Программы для рисования электрических схем

Рисование электрических схем и чертежей становится более легким процессом, если это осуществлять при помощи специального софта. Программы предоставляют огромное количество инструментов и функций, которые идеально подходят для выполнения данной задачи. В этой статье мы подобрали небольшой список представителей подобного ПО. Давайте ознакомимся с ними.

Microsoft Visio

Первой рассмотрим программу Visio от известной многим компании Microsoft. Ее основная задача – рисование векторной графики, и благодаря этому нет каких-то профессиональных ограничений. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.

Работа в Microsoft Visio

Присутствует большое количество различных фигур и объектов. Их связка осуществляется всего одним кликом. Microsoft Visio также предоставляет множество настроек вида схемы, страницы, поддерживает вставку изображений диаграмм и дополнительных чертежей. Пробная версия программы доступна к скачиванию бесплатно на официальном сайте. Рекомендуем ознакомиться с ней перед покупкой полной.

Eagle

Теперь рассмотрим специализированный софт для электриков. Eagle обладает встроенными библиотеками, где присутствует большое количество различных заготовок типов схем. Новый проект также начинается с создания каталога, там будут сортироваться и храниться все использованные объекты и документы.

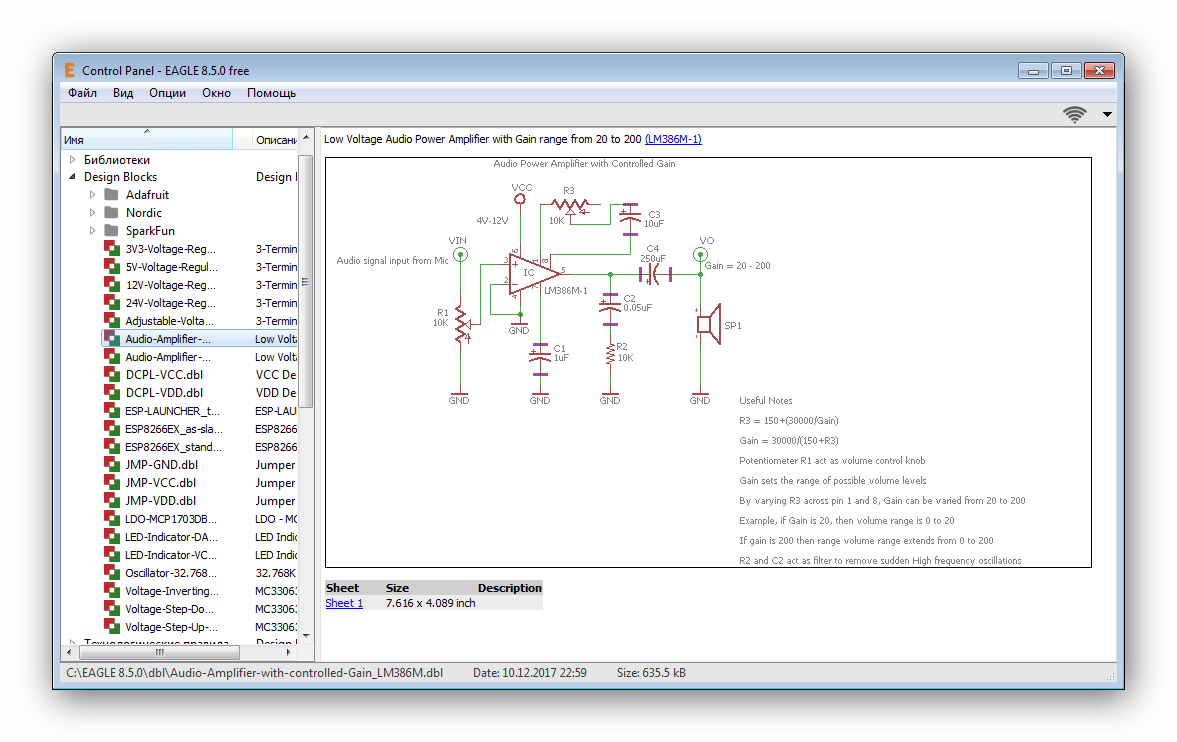

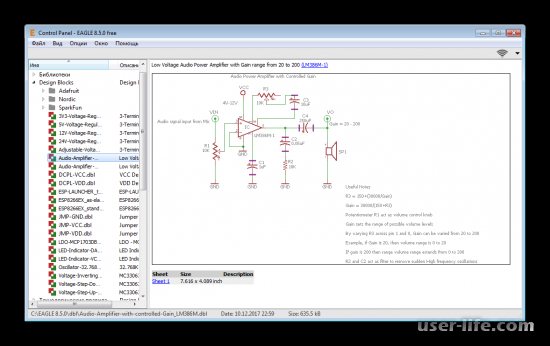

Встроенные библиотеки Eagle

Редактор реализован достаточно удобно. Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. Во втором редакторе создаются печатные платы. Отличается он от первого наличием дополнительных функций, которые было бы неправильно помещать в редактор принципиальной схемы. Русский язык присутствует, однако переведена не вся информация, что может стать проблемой для определенных пользователей.

Dip Trace

Dip Trace представляет собой набор нескольких редакторов и меню, в которых выполняются различные процессы с электрическими схемами. Переход в один из доступных режимов работы осуществляется через встроенный лаунчер.

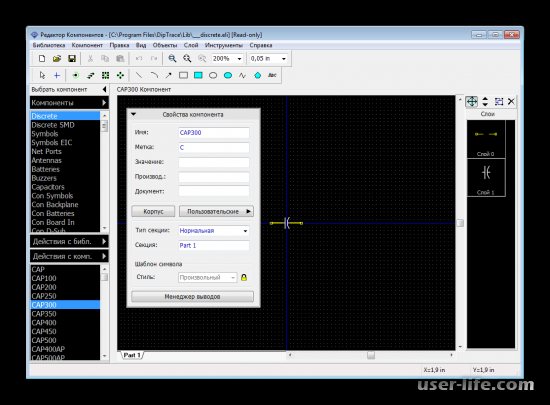

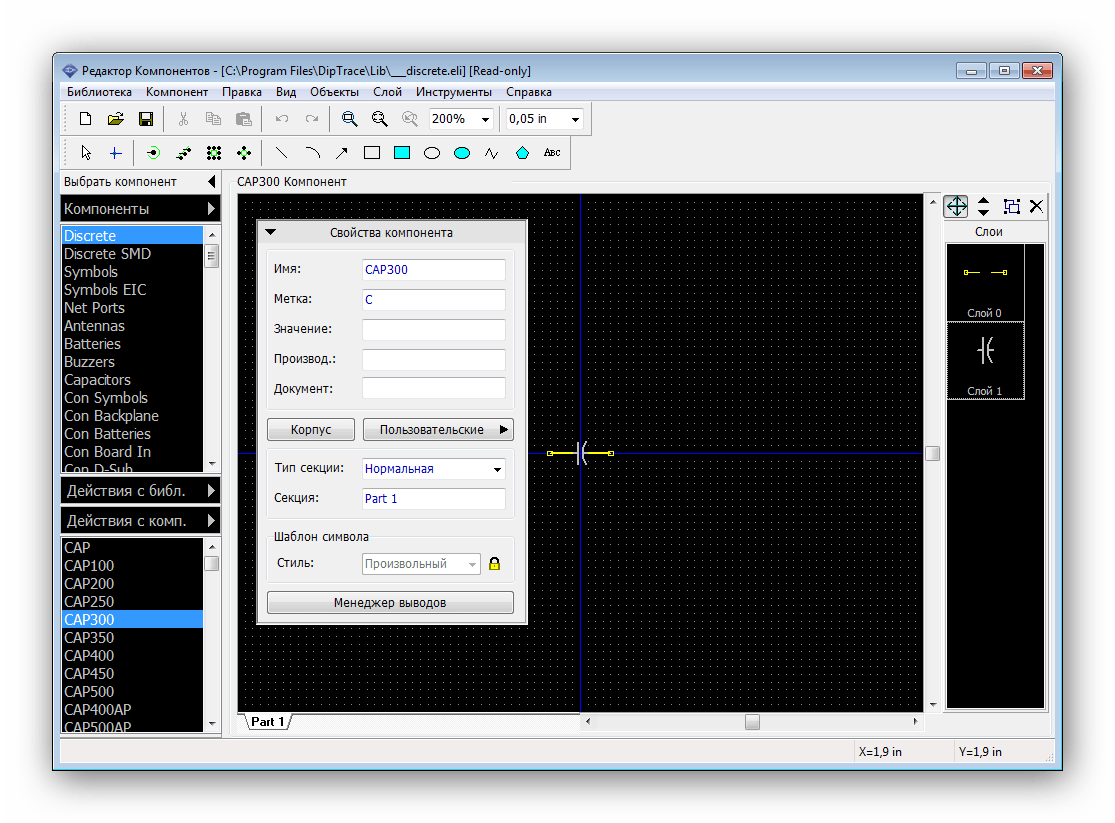

Редактор компонентов Dip Trace

В режиме работы со схемотехникой происходят основные действия с печатной платной. Здесь добавляются и редактируются компоненты. Детали выбираются из определенного меню, где по умолчанию установлено большое количество объектов, но пользователь может создать элемент вручную с помощью другого режима работы.

1-2-3 Схема

«1-2-3 Схема» была разработана специально для того, чтобы подобрать подходящий корпус электрощита в соответствии с установленными компонентами и надежностью защиты. Создание новой схемы происходит через мастера, пользователю потребуется только выбирать необходимые параметры и вписывать определенные значения.

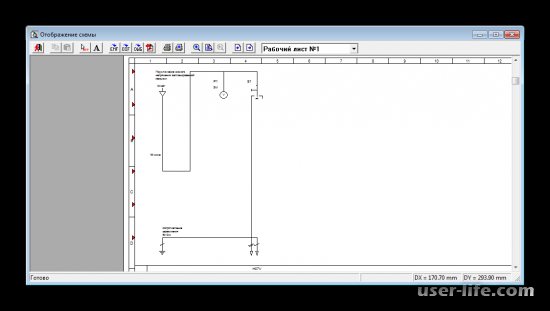

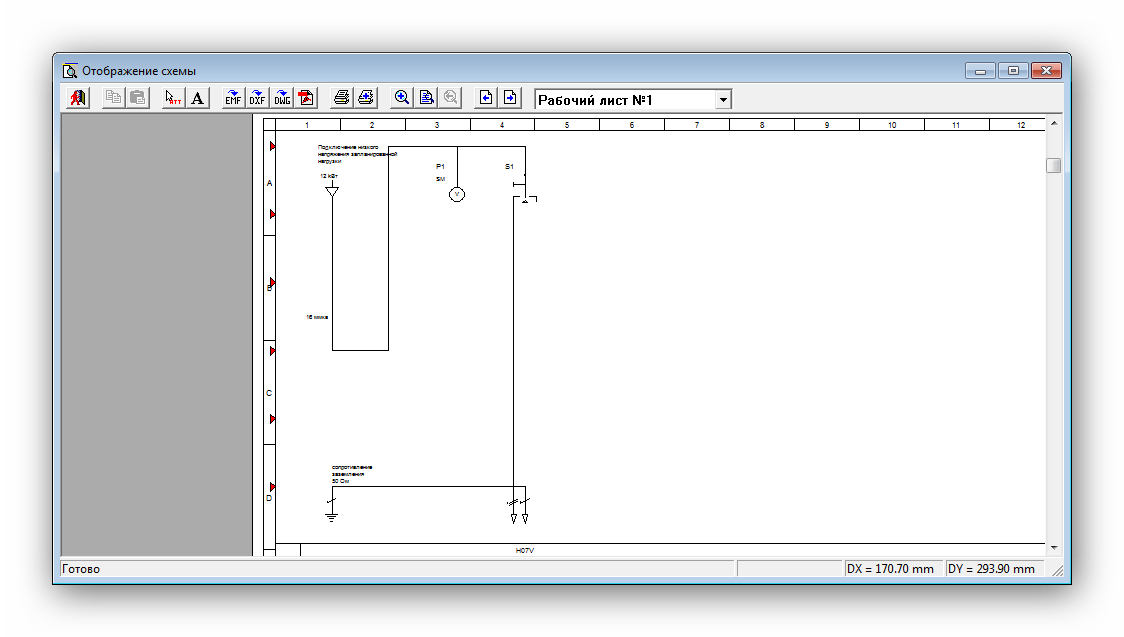

Отображение схемы 1-2-3 Схема

Присутствует графическое отображение схемы, ее можно отправить в печать, но нельзя редактировать. По завершении создания проекта выбирается крышка щита. На данный момент «1-2-3 Схема» не поддерживается разработчиком, обновления выходили давно и скорее всего их больше не будет вообще.

sPlan

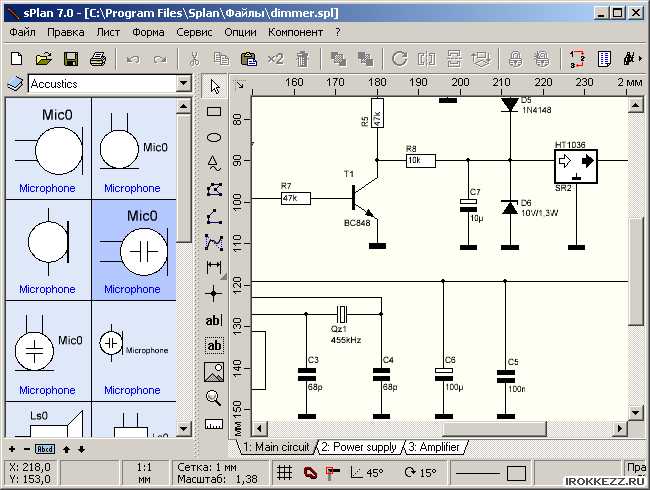

sPlan – один из самых простых инструментов в нашем списке. Он предоставляет только самые необходимые инструменты и функции, максимально упрощая процесс создания схемы. Пользователю потребуется только добавить компоненты, связать их и отправить плату в печать, предварительно настроив ее.

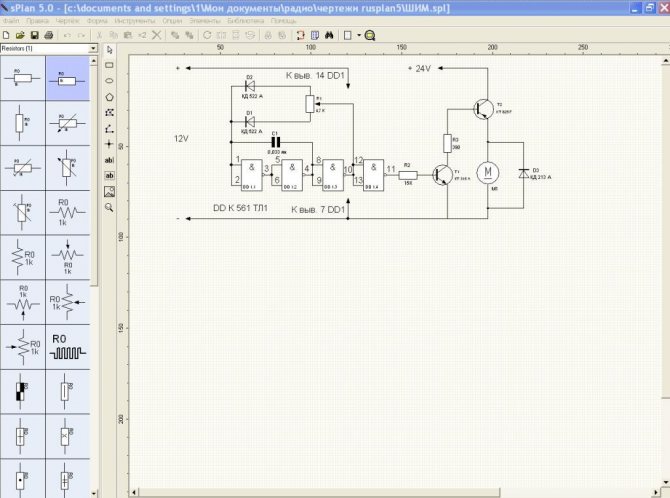

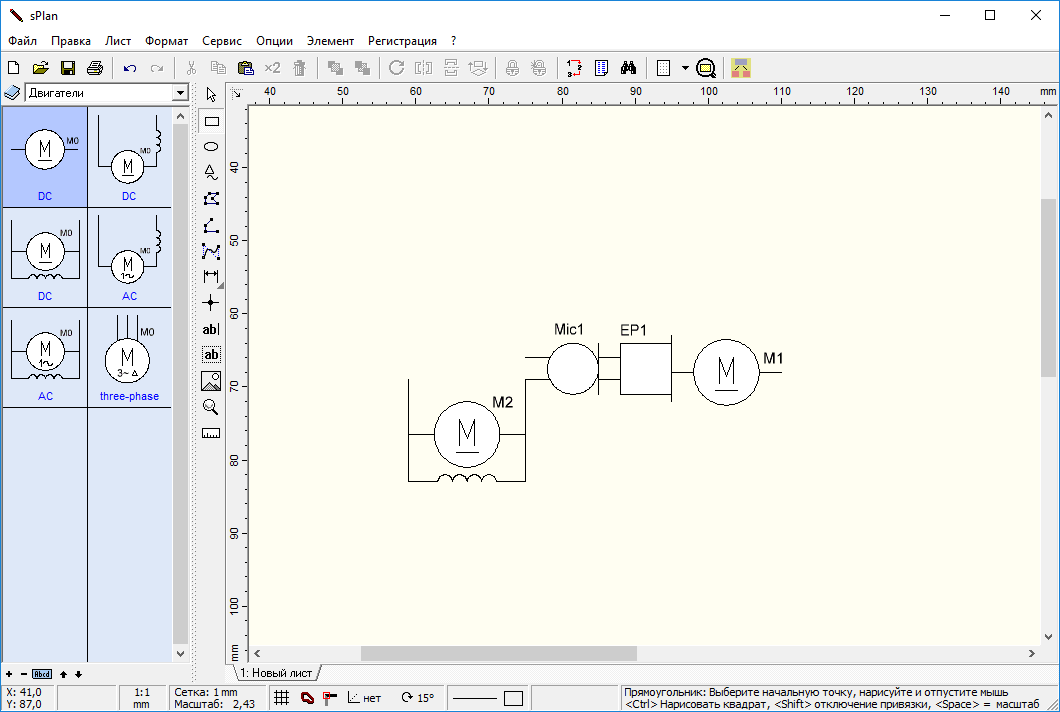

Редактор компонентов sPlan

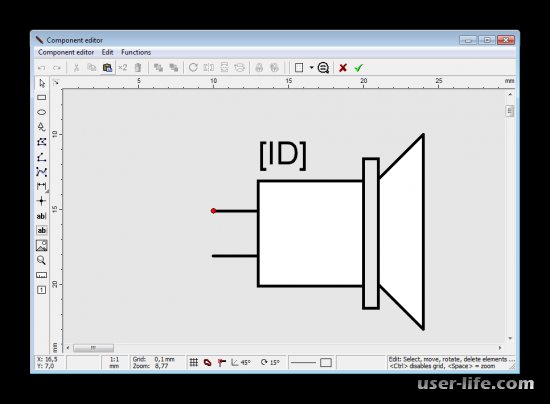

Кроме всего присутствует небольшой редактор компонентов, полезный тем, кто хочет добавить собственный элемент. Здесь доступно создание надписей и редактирование точек. Во время сохранения объекта нужно обратить внимание, чтобы он не заменил оригинал в библиотеке, если это не нужно.

Компас-3D

«Компас-3D» – профессиональное программное обеспечение для построения различных схем и чертежей. Данный софт поддерживает не только работу в плоскости, но и позволяет создавать полноценные 3D-модели. Пользователь может сохранять файлы во множестве форматов и в дальнейшем использовать их в других программах.

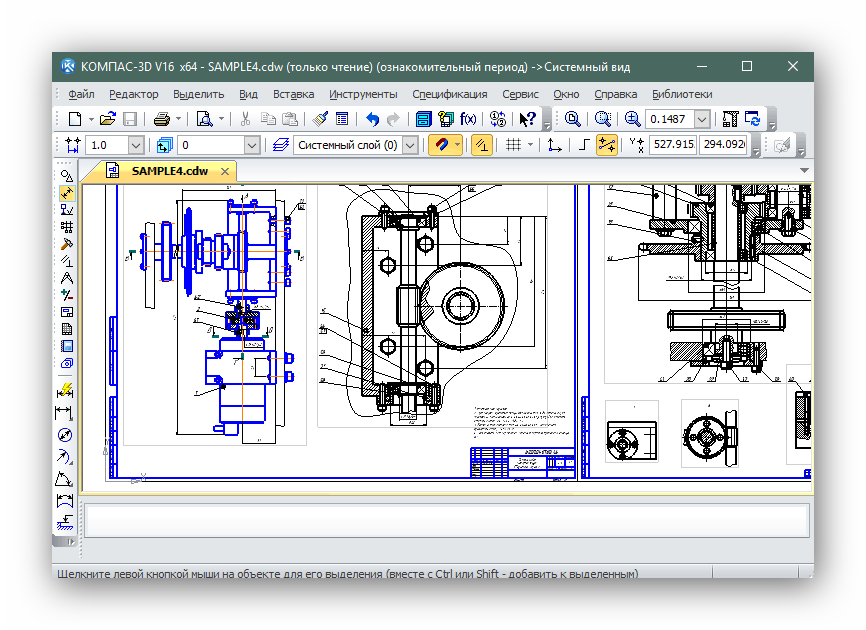

Работа в Компас 3D

Интерфейс реализован удобно и полностью русифицирован, даже новички должны быстро освоиться в нем. Присутствует большое количество инструментов, обеспечивающих быстрое и правильное черчение схемы. Пробную версию «Компас-3D» вы можете загрузить на официальном сайте разработчиков совершенно бесплатно.

Электрик

Заканчивает наш список «Электрик» – полезный инструмент для тех, кто часто выполняет различные электрические расчеты. Программа оснащена более чем двадцатью различными формулами и алгоритмами, с помощью чего осуществляются вычисления за максимально короткий срок. От пользователя требуется только заполнить определенные строки и отметить галочками необходимые параметры.

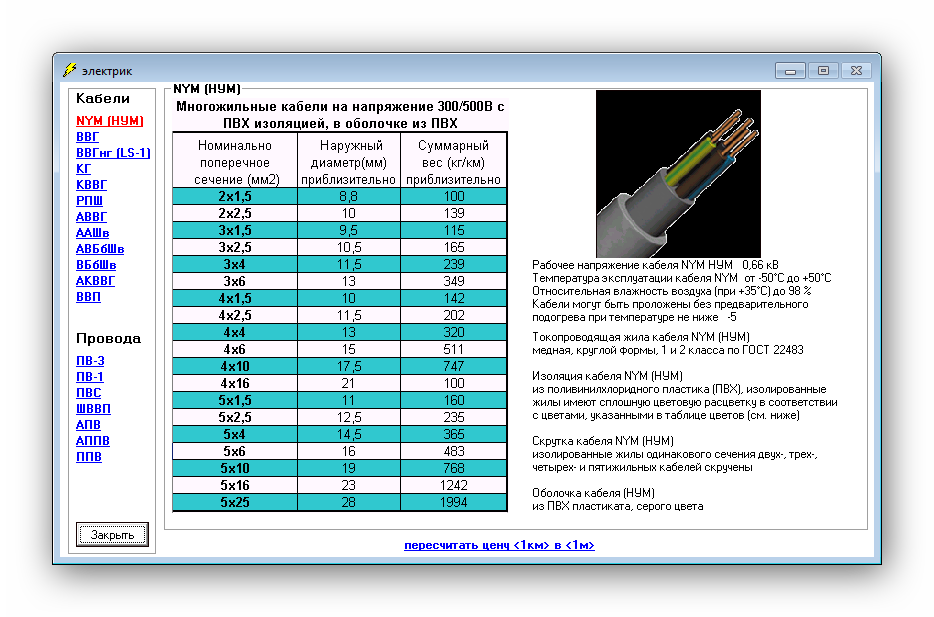

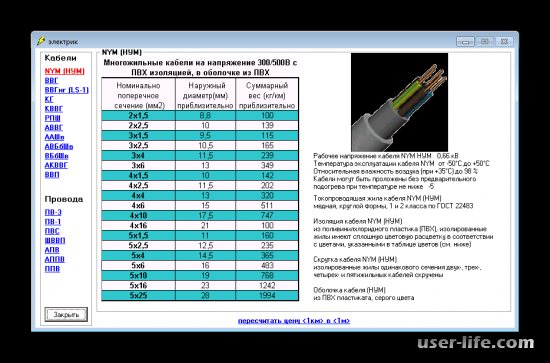

Выбор кабеля Электрик

Мы подобрали для вас несколько программ, позволяющих работать с электрическими схемами. Все они чем-то похожи, но и имеют свои уникальные функции, благодаря которым и становятся популярными у широкого круга пользователей.

Мы рады, что смогли помочь Вам в решении проблемы.

Добавьте сайт Lumpics.ru в закладки и мы еще пригодимся вам. Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Программы для рисования электрических схем

Программы для рисования электрических схем

Если раньше создание различных чертежей и электрических схем осуществлялось вручную и занимало много сил и времени, то теперь этот процесс автоматизирован с помощью специальных программ, позволяющих значительно ускорить темп работы черчения. Именно о таких программах сегодня и пойдет речь.

Microsoft Visio

Как оказалась, компания Майкрософт занимается не только разработкой операционных систем, но и программным обеспечением для рисования электросхем. В функционал приложения входит рисование векторной графики, а также большая встроенная библиотека различных объектов.

Программы для рисования электрических схем

Программа включает в себя разнообразные фигуры, каждая из которых может редактироваться по желанию. Объединение объектов происходит всего в один клик. Пользователю доступна вставка различных изображений, диаграмм и дополнительных чертежей.

Данное программное обеспечение больше специализируется на электрических схемах и обладает большим количеством инструментов для работы с ними. Присутствует удобная система сортировки, позволяющая быстро получать доступ к объектам, которая часто используются.

Программы для рисования электрических схем

Функционал приложения позволяет как вручную отрисовывать электрические схемы, так и пользоваться заранее заготовленными. Программный комплекс Eagle включает в себя разработку трассировки, разработку чертежа печатной платы и инструмент для создания электронных схем. В редакторе присутствует русских язык, однако перевод осуществлен не полностью.

Данное решение также является программным комплексом, каждый элемент которого отвечает за решение своей задачи. Перемещаться между редакторами можно с помощью встроенного лаунчера.

Программы для рисования электрических схем

Работая в режиме схемотехники пользователю доступны основные действия с печатной платой. Готовые детали можно выбирать из встроенной библиотеки, а также создавать вручную, но уже в другом режиме работы.

Из названия программы сразу понятно, в каких целях она была разработана. Присутствует удобный мастер создания схем, с помощью которого значительно упрощается процесс работы, от пользователя требуется лишь выбирать подходящие параметры и вписывать нужные значения.

Программы для рисования электрических схем

В режиме графического отображения схемы она недоступна для редактирования, однако её можно распечатать. После создания проекта можно заняться подходящей крышкой электрощита. Программа является полностью русскоязычной.

Данное решение является одним из самых простых в нашем списке, поскольку содержит исключительно самые необходимые инструменты и функции для создания схемы. Пользователь может без проблем добавлять различные компоненты, связывать их и распечатывать готовую работу.

Программы для рисования электрических схем

Конечно же, присутствует возможность добавить и собственный элемент, если подходящего нет во встроенной библиотеке.

Довольное серьезное программное обеспечение, которое предоставляет все необходимые инструменты и функции для профессионального построения различных схем и чертежей. Достоинством программы является работа не только на плоскости, но и с 3D-графикой. Готовые работы можно сохранять в различных форматах, затем впоследствии открывать в других программах.

Программы для рисования электрических схем

Несмотря на то, что с первого взгляда интерфейс выглядит довольно пугающим, все становится гораздо проще с русскоязычным переводом, который позволяет без проблем разобраться с каждым пунктом меню. Программа Компас-3D является платной, однако перед этим вы можете скачать пробную версию и опробовать весь функционал бесплатно.

Последний экземпляр в нашем списке, который станет отличным помощником в произведении различных электрических расчетов. В программу встроено множество различных формул и алгоритмов, которые направлены на максимальную автоматизацию процессов вычисления. После заполнения определенных полей и указания необходимых параметров, программа сама сделает все остальное.

Программы для рисования электрических схем

Все перечисленные в нашем списке программы станут отличными помощниками при работе с электронными схемами, хоть и различаются по своему функционалу и интерфейсу. Вы можете подобрать для себя наиболее удобный софт, в зависимости от ваших предпочтений.

Импорт блоков AutoCAD

Использование ранее созданных библиотек

Пошаговый процесс создания элементов позволяет повторно использовать блоки AutoCAD. Вы можете сопоставить существующие атрибуты блоков AutoCAD с атрибутами promis•e, что упрощает создание элементов.

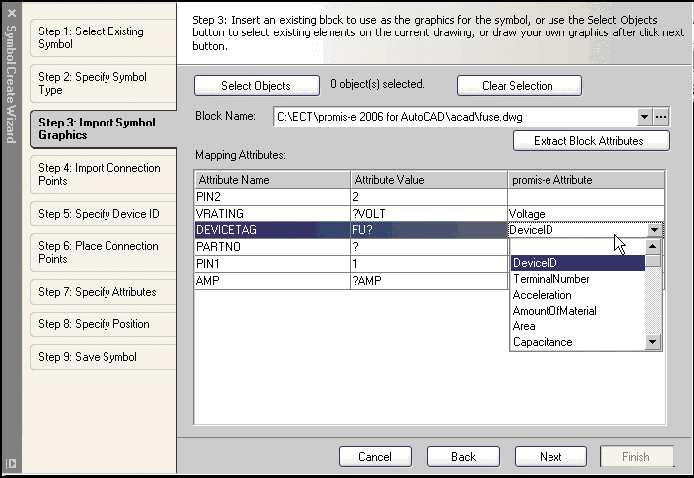

Мастер создания элементов

Шаблон проводов

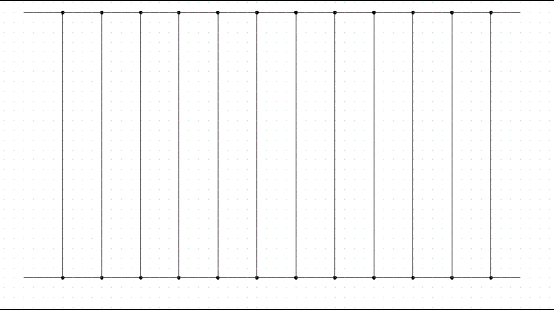

Функция позволяет быстро нарисовать сетку проводников, куда легко можно вставить элементы. На чертежах ANSI провода рисуются горизонтально, а на чертежах IEC — вертикально. При применении шаблона система попросит указать левый верхний и правый нижний концы схемы и расстояние между проводами. По умолчанию используется один дюйм для чертежа ANSI и пять миллиметров для чертежей IEC. По щелчку правой клавишей мыши или нажатию кнопки Ввод система автоматически нарисует сетку.

Шаблон проводов

Шаблон проводов

Переходы проводов на другие листы схем

В типичном проекте провода часто переходят с одной страницы на другую. В promis•e вы можете установить логическую связь между этими проводами. Это осуществляется путем размещения указателя на провода. Существуют три типа указателей:

  1. парный — два указателя, указывающие друг на друга;
  2. группа типа «звезда» — группа указателей, указывающих на один главный указатель;
  3. группа с множественными указателями — группа указателей, каждый из которых указывает на другие указатели данной группы.

Переходы проводов на другие листы схем

Переходы проводов на другие листы схем

Автоматическая нумерация проводов

Нумерация проводов может осуществляться тремя способами:

  • для проекта — автоматическая нумерация проводов для всего проекта;
  • для выбранных листов — автоматическая нумерация проводов для выбранных листов проекта;
  • для выбранных объектов — автоматическая нумерация проводов в выбранных цепях. Система также позволяет вручную изменять обозначения проводов. Как при автоматической, так и при ручной нумерации программа следит, чтобы не было повторяющихся номеров.

Типы проводов

promis•e позволяет задавать каждому типу провода свой слой. При попытке соединения проводов, лежащих на разных слоях, программа сообщает о возможной ошибке.

Нарисовать Электрическую Схему Онлайн

Интерфейс должен быть простым, удобным, функциональным.

Не забудьте для отображения данных характеристик на схеме поставить напротив них галочки.


Переходим к следующему элементу. КАК ПЕРЕНЕСТИ ЭЛЕКТРОННУЮ СХЕМУ С БУМАГИ НА ПЛАТУ


Тело можно перетащить на схему, а затем соединения можно нанести на соответствующие точки на корпусе самоопределяемого компонента.


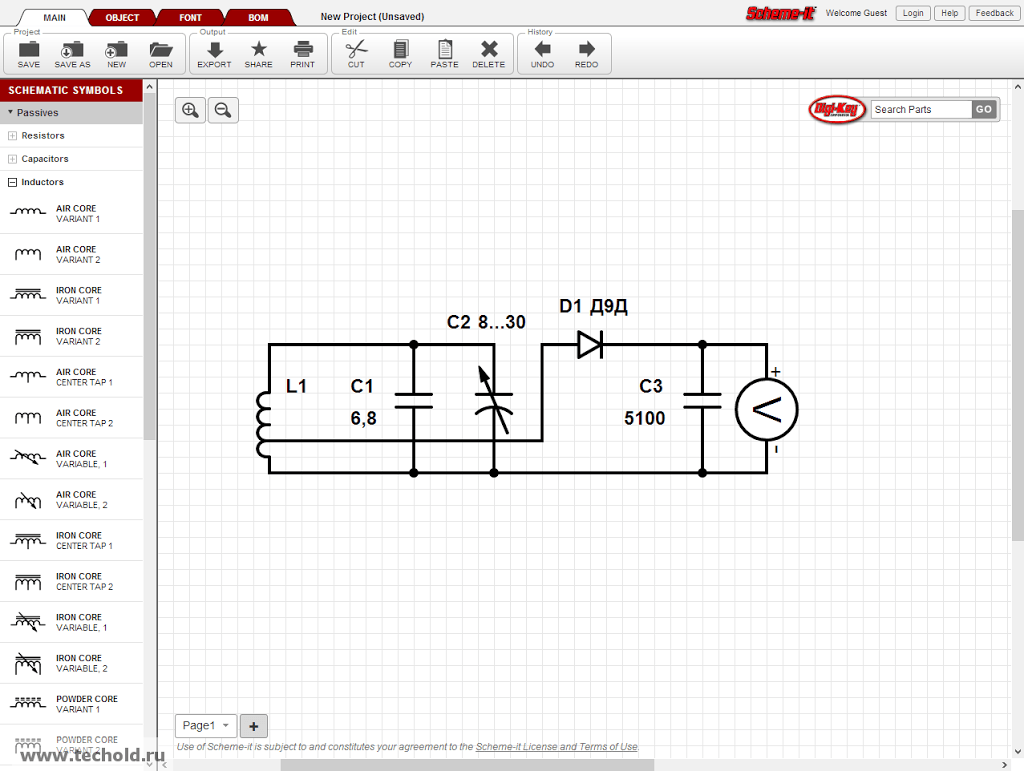

Если вы возьмете его, оставьте сильную цепочку гондола из нейлона, чтобы вытащить другой провод позже. В правой части программы для рисования схем Scheme-it имеется панель, с помощью которой вы сможете осуществлять поиск по каталогу Digi-Key. Также можно в 3D варианте посмотреть внешний вид готовой платы. Создание различных электронных схем не является единственной задачей для MS Visio. В то же время в спецификации появляются параметры название, номер, номинал выбранного элемента.

Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке.


EasyEDA — Сервис по созданию электронных схем и печатных плат онлайн

NX

NX – флагманская система САПР производства компании Siemens PLM Software, которая используется для разработки сложных изделий, включающих элементы со сложной формой и плотной компоновкой большого количества составных частей.

Ключевые особенности NX:

  • Поддержка разных операционных систем, включая UNIX, Linux, Mac OS X и Windows
  • Одновременная работа большого числа пользователей в рамках одного проекта
  • Полнофункциональное решение для моделирования
  • Продвинутые инструменты промышленного дизайна (свободные формы, параметрические поверхности, динамический рендеринг)
  • Инструменты моделирования поведения мехатронных систем
  • Глубокая интеграция с PLM-системой Teamcenter.

Начальная настройка программы

Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО. Gecko simulations В левой части сайта Scheme-it содержит обширную библиотеку схематических и графических символов УГО для использования в принципиальных и структурных электрических схемах, а также в различных рисунках. Также есть встроенный симулятор, имитирующий работу готовой схемы. Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Второе — функционал невелик, сделать действительно сложную схему не получится.


Только зарегистрированные пользователи могут сохранять проекты и делиться ими с другими. Для домашнего пользования вполне подойдет и такой вариант.


Как сохранять, открывать и удалять электрические схемы в программе Scheme-it. Их можно называть долгое время, мы решили показать вам одну из лучших — sPlan.


Программа платная от 69 евро.


Бесплатная программа для рисования схем — не значит плохая.


Чаще всего используется для построения блок-схем. Проектирование электрических сетей в онлайн программе cad5d

SolidWorks

Трехмерный программный комплекс для автоматизации конструкторских работ промышленного предприятия. Разработчик – компания Dassault Systemes.

Черты системы, выгодно отличающие ее от других CAD-систем:

  • Продуманный интерфейс пользователя, ставший образцом для подражания
  • Обилие надстроек для решения узкоспециализированных задач
  • Ориентация как на конструкторскую, так и на технологическую подготовку производства
  • Библиотеки стандартных элементов
  • Распознавание и параметризация импортированной геометрии
  • Интеграция с системой SolidWorks PDM

Платные приложения

Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Она нормально работает с системами от Windows и выше.


Интерфейс бесплатной программы для рисования схем ProfiCAD Профикад Принцип работы простой: в поле слева находим нужный элемент, перетягиваем его в нужное место схемы, поворачиваем в требуемое положение. На рисунке ниже представлен скриншот со списком категорий компонентов одной из библиотек, доступных проектировщику: Кроме встроенных элементов есть возможность вставлять свои рисунки, что еще больше расширяет возможности использования программы.


Для домашнего пользования вполне подойдет и такой вариант. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов. Это устройство, основанное на вспышке, с некоторой схемой выборки и учебным пособием.


ОБ этих программах и поговорим дальше. QElectroTech — программа для составления, просмотра и печати электросхем Язык приложения — английский, но для него имеется русская локализация.

Начальная настройка программы


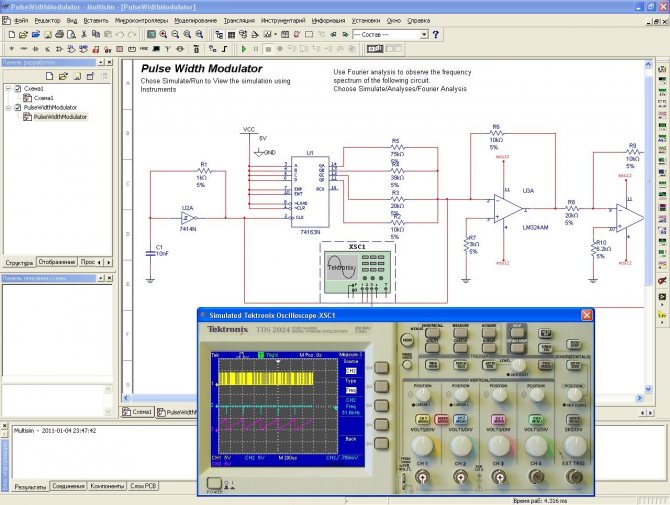

Позволяет разрабатывать и моделировать аналоговые и цифровые схемы. Чем выше электрический ток по линии, тем быстрее точки движутся в направлении потока тока.
Нумерация элементов может быть проставлена автоматически, а может — вручную. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой.

No more using LTSpice. Нумерация элементов может быть проставлена автоматически, а может — вручную. Как читать электрические схемы

SolidEdge

Система трехмерного моделирования машиностроительных изделий, которую разрабатывает Siemens PLM Software.

Среди преимуществ системы можно выделить:

  • Комбинацию технологий параметрического моделирования на основе конструктивных элементов и дерева построения с технологией прямого моделирования в рамках одной модели
  • Расчетные среды, включая технологию генеративного дизайна
  • Поддержку ЕСКД при оформлении документации
  • Расширенные возможности проектирование литых деталей и оснастки для их изготовления
  • Встроенный модуль автоматизированного создания схем и диаграмм
  • Тесную интеграцию с Microsoft SharePoint и PLM-системой Teamcenter для совместной работы и управления данными

EasyEDA — дизайн электронной цепи, моделирование цепи и PCB дизайн:

Вероятно, вам придется перечислить и наклеить эти ярлыки в сторону с соответствующим окружением на компоненте. Соединение элементов электрической схемы.

Rapid Symbol Creation: Draw generic rectangular symbols for IC or system-level wiring diagrams with just a few clicks. Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем сайте.

Это устройство, основанное на вспышке, с некоторой схемой выборки и учебным пособием.

Таким образом, путем последовательных перемещений необходимых элементов, и соединяя их между собой, создается электрическая схема. Язык русский, разобраться в ней можно быстро, но чтобы понять все функции придется потратить не одну неделю. Имеется возможность импорта файлов из популярных САПР. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами. Веб-ссылка содержит файл изображения схемы внутри веб-страницы и доступна для просмотра в стандартном веб-браузере. Пользователю потребуется только добавить компоненты, связать их и отправить плату в печать, предварительно настроив ее. Разрабатывалась она в России, потому полностью на русском.

В то же время в спецификации появляются параметры название, номер, номинал выбранного элемента. Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.

Он работает на наших серверах в любом интернет-браузере. В этом окне можно менять любые атрибуты элемента схемы. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода. Все они чем-то похожи, но и имеют свои уникальные функции, благодаря которым и становятся популярными у широкого круга пользователей. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Поделись с друзьями: Facebook. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной. Вывод: простое приложение для моделирования небольших электрических цепей Представление электрических переменных на принципиальной схеме дает краткий обзор того, что происходит в цепи. Рисование схем онлайн

Введение

Группа компаний CSoft уже много лет предлагает своим клиентам средства для автоматизации проектных работ. Эти решения не только облегчают работу проектировщиков, но и повышают качество выполняемых работ. Наша группа компаний постоянно проводит анализ рынка программного обеспечения и предлагает своим клиентам только лучшее. 2 апреля ГК CSoft объявила о заключении партнерского соглашения с компанией Bentley Systems, мировым лидером в области комплексных программных решений для поддержки жизненного цикла объектов инфраструктуры. Мы рады представить вам программный продукт компании Bentley Systems в области электротехнических решений — promis•e V8i.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем - не значит плохая

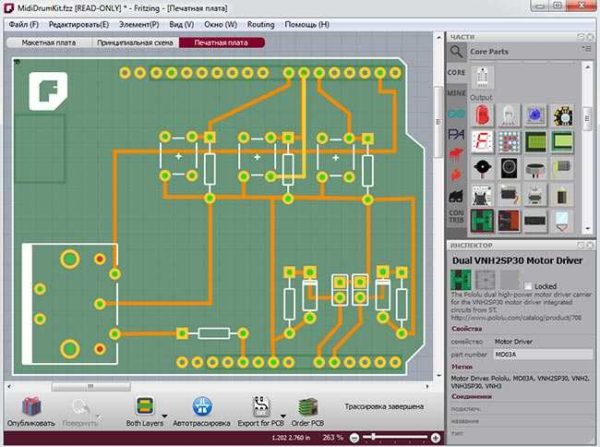

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

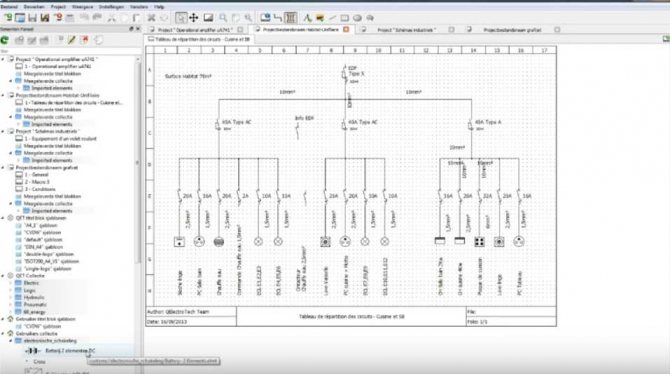

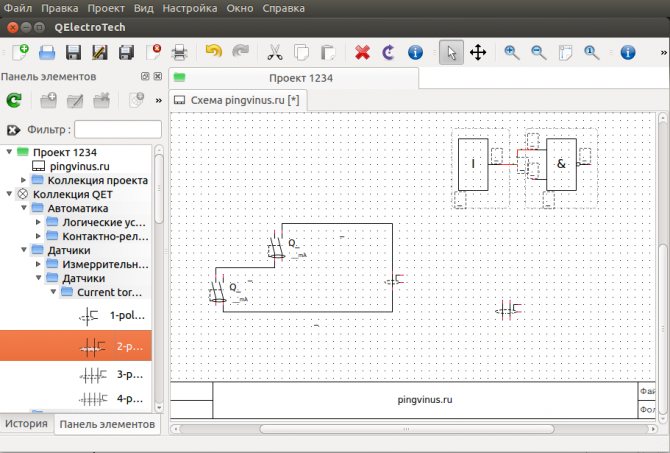

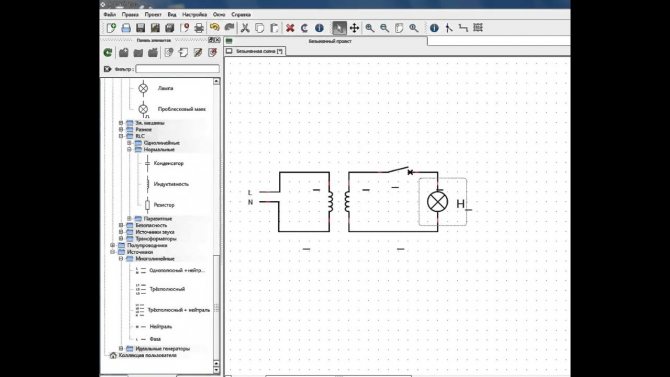

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

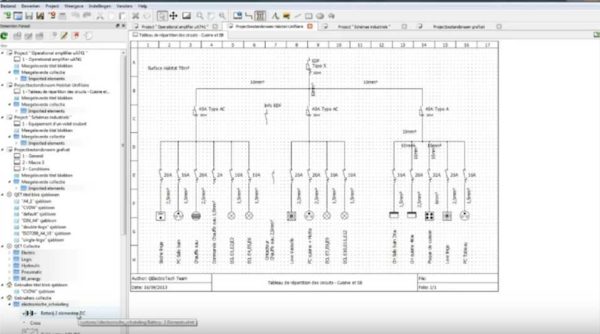

Редактор электрических схем QElectroTech

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

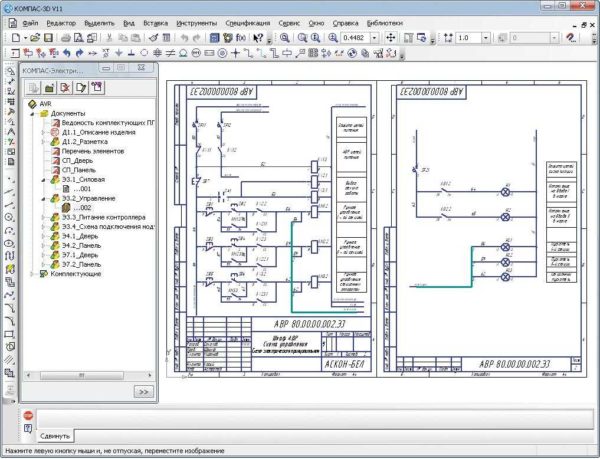

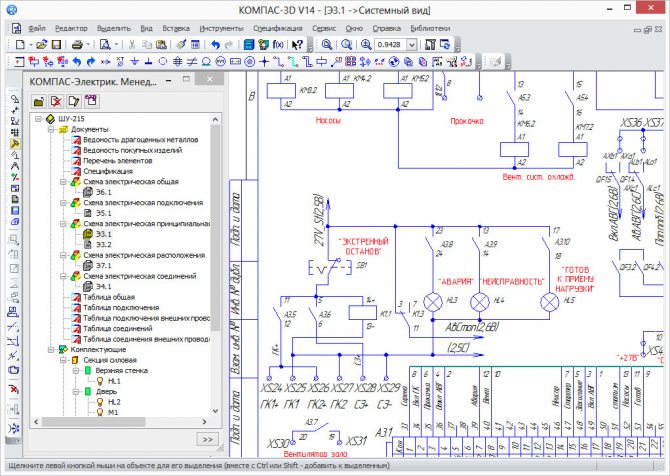

Пример схемы, созданной в Компас Электрик

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace Схема печатной платы Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

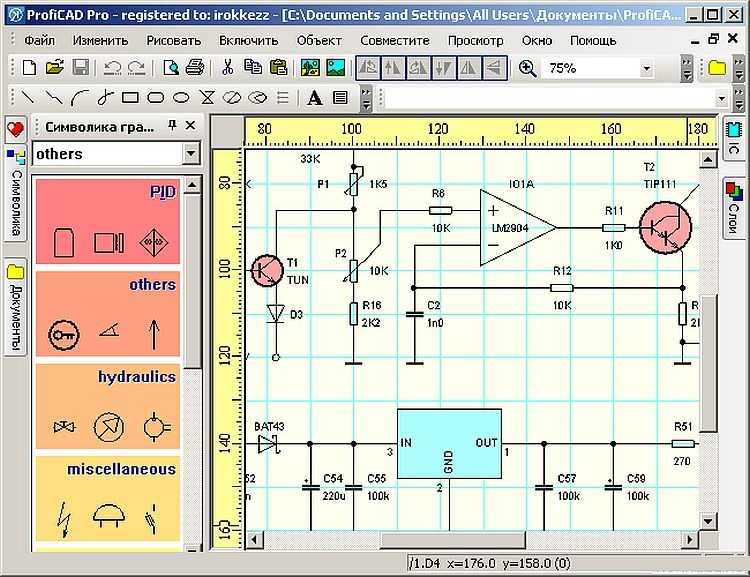

Пример использования ProfiCAD для рисования электрических схем

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Компас-3D

Компас-3D – это система параметрического моделирования деталей и сборок, используемая в областях машиностроения, приборостроения и строительства. Разработчик – компания Аскон (Россия).

Преимущества системы Компас-3D:

  • Простой и понятный интерфейс
  • Использование трехмерного ядра собственной разработки (C3D)
  • Полная поддержка ГОСТ и ЕСКД при проектировании и оформлении документации
  • Большой набор надстроек для проектирования отдельных разделов проекта
  • Гибкий подход к оснащению рабочих мест проектировщиков, что позволяет сэкономить при покупке
  • Возможность интеграции с системой автоматизированного проектирования технологических процессов ВЕРТИКАЛЬ и другими системами единого комплекса.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

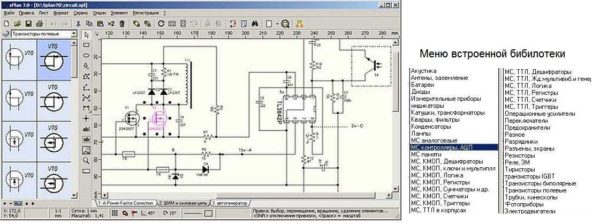

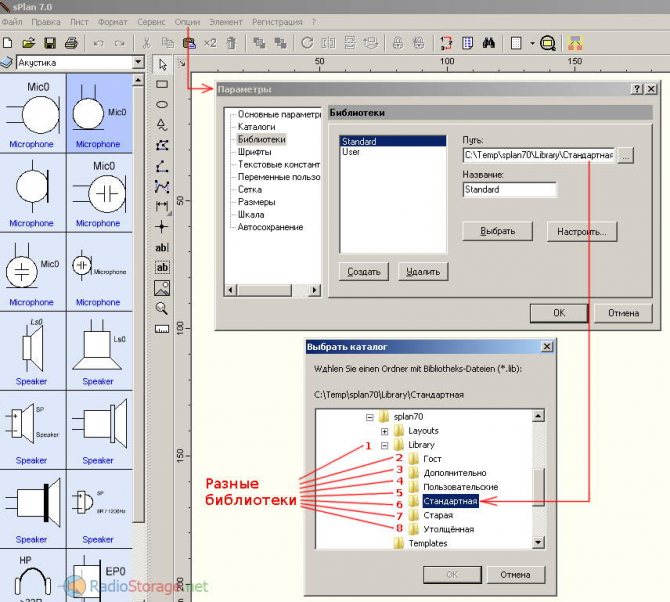

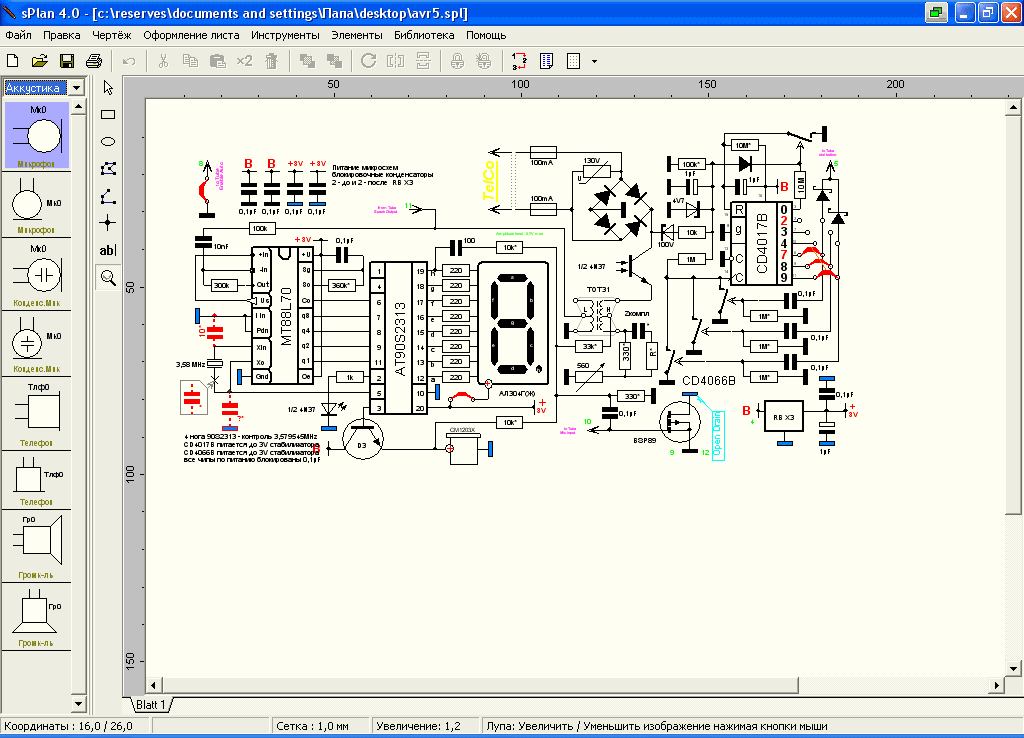

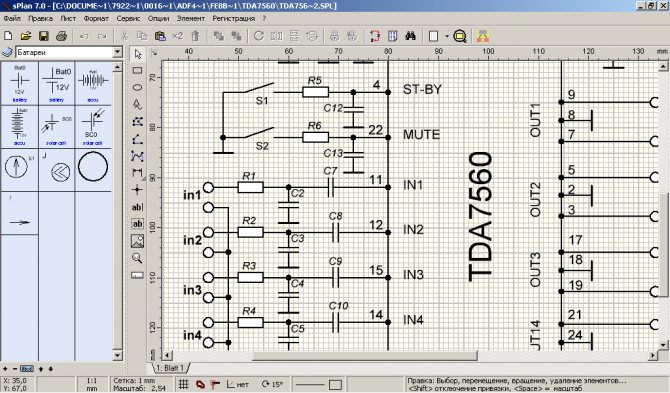

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только - больше для симуляции их работы

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Autodesk Inventor

Профессиональный комплекс для трехмерного проектирования промышленных изделий и выпуска документации. Разработчик – компания Autodesk.

Среди особенностей Inventor стоит отметить:

  • Продвинутые инструменты трехмерного моделирования, включая работу со свободными формами и технологию прямого редактирования
  • Поддержку прямого импорта геометрии из других САПР с сохранением ассоциативной связи (технология AnyCAD)
  • Тесную интеграцию с программами Autodesk — AutoCAD, 3ds Max, Alias, Revit, Navisworks и другими, что позволяет использовать Inventor для решения задач в разных областях, включая дизайн, архитектурно-строительное проектирование и пр.
  • Поддержку отечественных стандартов при проведении расчетов, моделировании и оформлении документации
  • Обширные библиотеки стандартных и часто используемых элементов
  • Обилие мастеров проектирования типовых узлов и конструкций (болтовые соединения, зубчатые и ременные передачи, проектирование валов и колес и многое другое)
  • Широкие возможности параметризации деталей и сборок, в том числе управление составом изделия
  • Встроенную среду создания правил проектирования iLogic.

Для эффективного управления процессом разработки изделий, управления инженерными данными и организации коллективной работы над проектами, Autodesk Inventor может быть интегрирован с PLM-системой Autodesk Vault и схожими системами других разработчиков.

Описание программы

В данную сборку программы входит большая библиотека самых разнообразных радиоэлементов, но если не найдете нужной вам детали то рисунок для нее вы сможете за несколько минут нарисовать сами и добавить в библиотеку для последующего многократного использования.

Также из плюсов можно отметить: изменение масштаба колесиком мышки, авто нумерация компонентов, удобные линейки для масштабирования и много других удобных полезных мелочей.

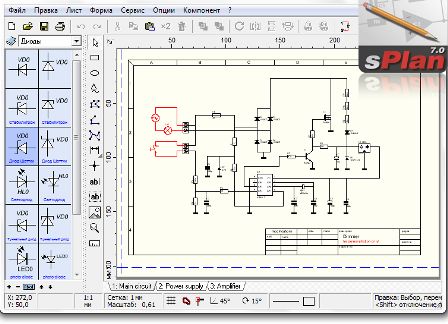

SPlan7.0 - программа для рисования электронных схем

С печатью ваших схем тоже не должно возникнуть проблем, все можно просмотреть, изменить масштаб, выбрать рамку для вашей схемы.

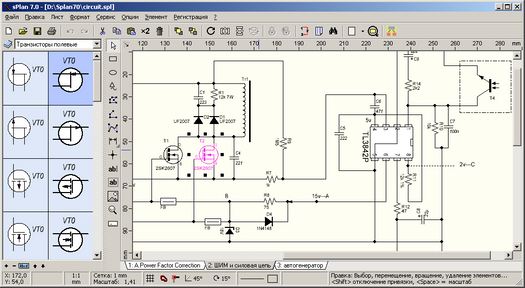

На рисунке ниже представлен скриншот со списком категорий компонентов одной из библиотек, доступных проектировщику:

Кроме встроенных элементов есть возможность вставлять свои рисунки, что еще больше расширяет возможности использования программы.

В программе SPlan 7.0 разберется даже новичок и уже через час работы с программой будет с ней на «ТЫ».

Рекомендуем вам купить программу на сайте у производителя и тем самым поддержать его: abacom-online.de/html/splan.html

T-FLEX

Отечественная САПР среднего уровня, построенная на основе лицензионного трехмерного ядра Parasolid. Разработчик системы – компания ТопСистемы (Россия).

Отличительные черты системы:

  • Мощнейшие инструменты параметризации деталей и сборок
  • Продвинутые средства моделирования
  • Простой механизм создания приложений без использования программирования
  • Интеграция с другими программами комплекса T-FLEX PLM
  • Инструменты расчета и оптимизации конструкций.

Начальная настройка программы

После запуска программы SPlan 7.0 выбираем в основном меню Опции — Основные параметры — Библиотеки — для Standard нажимаем кнопочку просмотра каталогов [. ] и выбираем в папке где установлена программа в папке «Library» нужную библиотеку (к примеру «Стандартная») — Жмем кнопочку ОК и в программе станет доступна выбранная библиотека компонентов.

В корне папки «Library» также содержится библиотека компонентов. На рисунке ниже показан список доступных в архиве библиотек, выбрана библиотека «Стандартная».

Настройка библиотек в программе Splan 7

Всего доступно 8 разных библиотек, в настройках программы можно указать несколько разных библиотек, все категории и компоненты из них станут доступны в программе. Для подключения еще одной библиотеки нужно нажать кнопку «Создать», потом указать путь к библиотеке и ее название.

Настройки сохранятся и при следующем запуске уже не требуют повторного указания папки с библиотекой компонентов. Также в программе присутствуют и другие настройки — попробуйте и настройте все под себя как вам нужно.

САПР среднего уровня

Средние системы САПР — это программы для 3D-моделирования изделий, проведения расчетов, автоматизации проектирования электрических, гидравлических и прочих вспомогательных систем. Данные в таких системах могут храниться как в обычной файловой системе, так и в единой среде электронного документооборота и управления данными (PDM- и PLM-системах). Часто в системах среднего класса присутствуют программы для подготовки управляющих программ для станков с ЧПУ (CAM-системы) и другие программы для технологического проектирования.

САПР среднего уровня – самые популярные системы на рынке. Они удачно сочетают в себе соотношение “цена/функциональность”, способны решить подавляющее число проектных задач и удовлетворить потребности большей части клиентов.

Onshape

Полностью “облачная” САПР Onshape разрабатывается компанией Onshape.

На что стоит обратить внимание при выборе Onshape:

  • Доступ к программе через браузер или мобильные приложения
  • Работа только в режиме онлайн
  • Узкая направленность на машиностроительное проектирование
  • Полный набор функций для моделирования изделий машиностроения
  • Контроль версий создаваемых проектов
  • Поддержка языка FeatureScript для создания собственных приложений на основе Onshape.

Fusion 360

САПР Fusion 360 ориентирована на решение широкого круга задач, начиная от простого моделирования и заканчивая проведением сложных расчетов. Разработчик системы – компания Autodesk.

Особенности Fusion 360:

  • Продвинутый интерфейс пользователя
  • Сочетание разных методов моделирования
  • Продвинутые инструменты работы со сборками
  • Возможность работы в онлайн и оффлайн режимах (при наличии и отсутствии постоянного подключения к сети Интернет)
  • Доступная стоимость приобретения и содержания
  • Расчеты, оптимизация, визуализация моделей
  • Встроенная CAM-система
  • Возможности прямого вывода моделей на 3D-печать.
Ссылка на основную публикацию
