Труба для прокладки кабеля в земле, какая лучше – обычная или гофра

Бронированный кабель прокладка

Дачный участок, загородный дом невозможно представить без множества электроприборов. Чтобы обеспечить подачу электроэнергии, потребуется соединить линию электропередач и точку подключения. Подземная разводка обеспечивает надежность, долговечность и защищенность от внешних воздействий. Она трудоемка, не обойтись без кабеля для прокладки в земле бронированного. С ним электрификация дачи или дома обойдется дороже, но прослужит значительно дольше. Поэтому бронированный кабель медный считается оптимальным вариантом для прокладки в земле на даче или участке

Бронированный кабель прокладка

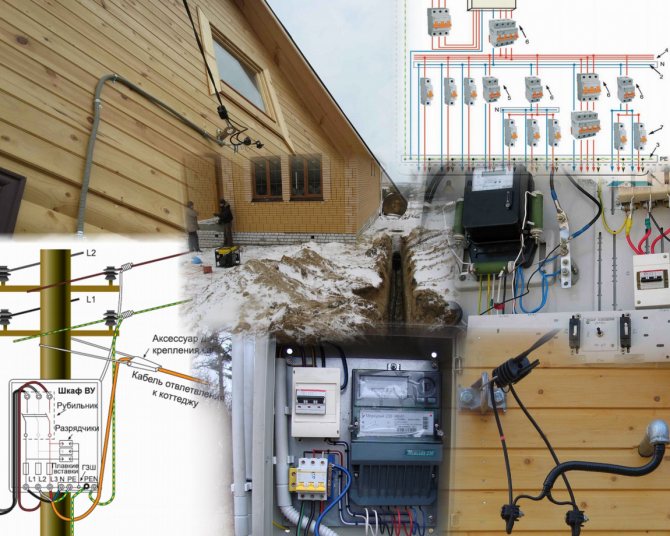

Обоснования для подземного монтажа проводных коммуникаций

Изначально подземная прокладка кабеля требует более высоких затрат, чем воздушная. Но в итоге эксплуатация таких коммуникаций практически не требует расходов. На них не действуют такие природные факторы, как сильные ветра, снегопады, обледенения, их сложнее повредить механически, они защищены от вандализма и воровства.

В случае повреждения, на восстановление и ремонт воздушных линий требуется немало денег и времени, а долгое отсутствие электроэнергии и связи в доме вызывает сопутствующие проблемы и неудобства.

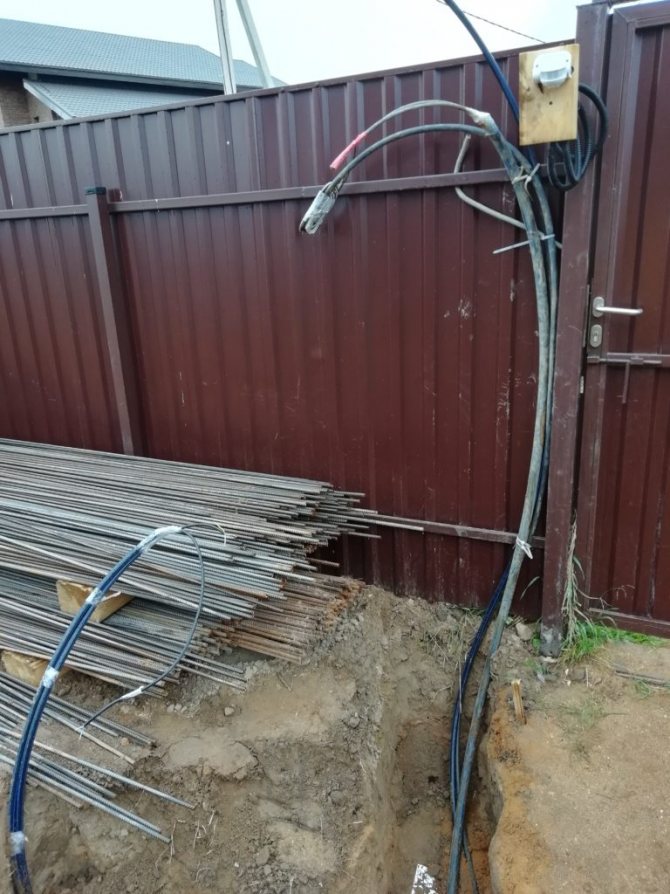

Участок от магистрального столба до дома всегда самый аварийный, так как он часто обрывается сходящим с крыши снегом, повреждается ветками растущих на участке плодовых деревьев. Именно его чаще всего и стараются проложить под землей. Этим же способом лучше всего тянуть кабель от дома к бане, гаражу и другим хозяйственным постройкам, чтобы не устанавливать на участке лишние столбы.

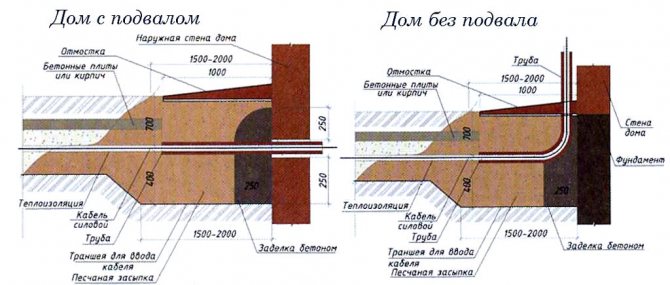

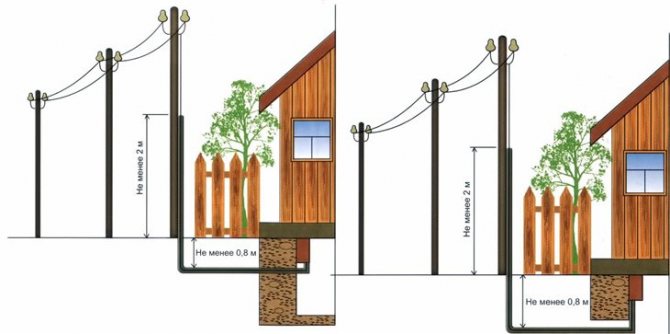

Схема прокладки кабеля в траншее от столба до дома
Схема прокладки кабеля в траншее от столба до дома Источник dom-expert.by

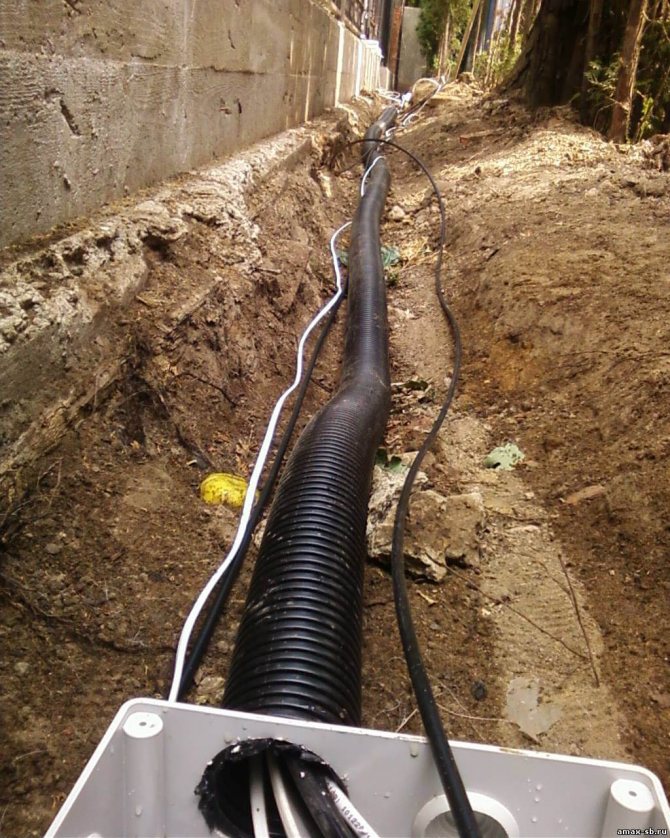

В современный дом помимо электрического заходит множество кабелей – телефонные, контрольные, компьютерные, телевизионные. Чтобы не опутывать его проводами, их все можно завести внутрь, объединив в один пучок, а труба или гофра для прокладки кабеля в земле защитит его от блуждающих токов, грунтовой воды, грызунов и различных повреждений.

Разбор частых ошибок при подземной прокладке гофры

Распространены следующие неправильные действия:

  1. Устройство линии из провода СИП. Он предназначен для укладки по воздуху, в грунте из-за отсутствия бронирования и непереносимости конденсата быстро выходит из строя.
  2. Сборка кожуха для силовой линии из нескольких фрагментов. Такие кабели особенно чувствительны к влаге, поэтому нуждаются в максимально герметичной гофре.
  3. Использование медного кабеля с сечением жил в 6 кв. мм или алюминиевого в 10 кв. мм. Даже если такой проводник подходит по нагрузке, его применение противоречит нормативным требованиям: минимальное сечение составляет 10 кв. мм для медного кабеля и 16 – для алюминиевого.
  4. Размещение проводника вблизи фундамента. Нужно не только выдержать расстояние в 60 см, но и вывести кабель за пределы линии, прочерченной от основания фундамента под углом в 45°.
  5. Расположение проводника близко к контуру заземления. Такие часто устраивают в той же траншее для экономии труда и времени. Минимальная дистанция составляет 30–35 см.

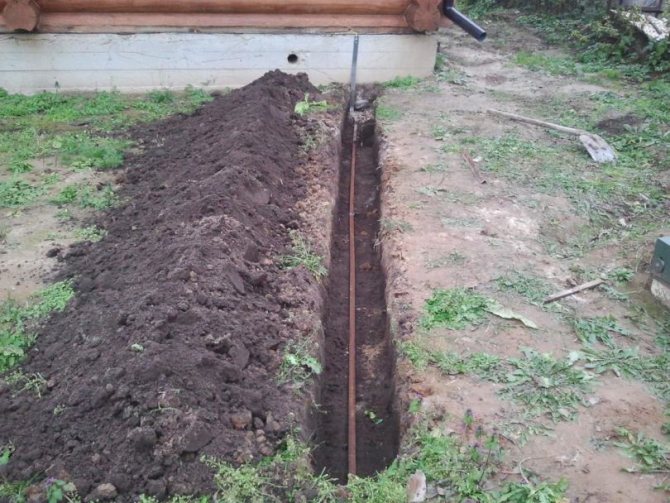

Еще одна распространенная ошибка – укладка кабеля непосредственно на грунт, без подстилающей песчаной подушки. В таких условиях гофра с большой вероятностью будет повреждена острыми камнями и другим мусором. За неимением песка тщательно просейте грунт.

Используемые виды труб

В прежние годы подземная прокладка велась с использованием труб из стали и асбоцемента. Теперь к ним добавились изделия из разных видов пластика:

  • поливинилхлорида;
  • полипропилена;
  • полиэтилена высокого давления;
  • полиэтилена низкого давления.

Применение каждого вида регламентируется нормативными документами – ГОСТ и СНиП. Например, в стальном кожухе разрешается прокладывать под землей только контрольный кабель, так как силовой при таком монтаже не имеет защиты в случае пробоя.

Стальные трубы для разводки внутри зданий
Стальные трубы сегодня применяются для разводки внутри зданий Источник wirings-diagram.com

Асбоцементные трубы в наши дни уже почти не используют из-за их хрупкости и большого веса, применение стальных, достаточно дорогих и подвергающихся коррозии во влажной среде, тоже ограничено. Их заменил пластик, материал легкий, долговечный, не подверженный коррозии, обладающий отличными диэлектрическими свойствами. Пластиковые трубы могут иметь разное сечение, толщину стенки, быть гладкими или гофрированными, одно- или двухслойными.

Выбор электрокабеля для проводки под землей

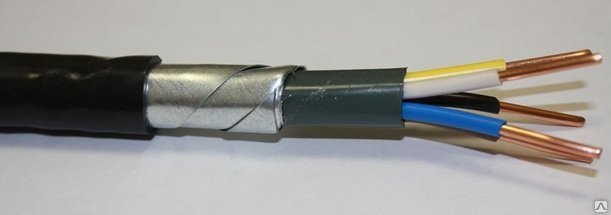

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку. Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ. Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

  • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Изделия из полиэтилена низкого давления

Самой явной популярностью пользуется труба ПНД для прокладки кабеля в земле, она подразделяется на две основных разновидности:

  • техническая – общего назначения;
  • электротехническая – предназначенная конкретно для устройства подземной кабельной канализации.

Технические

Силовые линии электропередачи и другие инженерные сети допустимо прокладывать в разных трубах. Для этих целей вполне подходят и технические трубы, имеющие гладкие однослойные стенки и окрашенные в черный цвет. Они обладают всеми необходимыми характеристиками: стойкостью к агрессивным химическим веществам, механической прочностью, электроизоляционными свойствами.

Технические однослойные трубы
Технические однослойные трубы Источник yahplastic.com.pk

Так как подобные изделия имеют универсальное назначение, они не оснащаются устройствами для затяжки кабеля.

Гладкие одностенные полиэтиленовые трубы бывают жесткими и гибкими. Прокладка трубы ПНД в земле разрешается только в жестком исполнении, как и заливка кабеля в бетонную стяжку пола или закладка в кирпичную кладку. Гибкие трубки применяют для защиты электропроводки внутри дома.

Смотрите также: Каталог компаний, что специализируются на электротехнических работах любой сложности

Электротехнические

Для подземных сетей больше подходят двухстенные трубы. В них можно протягивать силовые линии с напряжением переменного или постоянного тока до 1000 В.

Двухстенные трубы выпускают гладкими и гофрированными, их внешняя оболочка сделана из ПНД, а гладкая внутренняя из другой разновидности ПЭ – полиэтилена высокого давления. Наиболее прочными и надежными считаются изделия с гофрированными внешними стенками, которые армированы тонкой стальной проволокой.

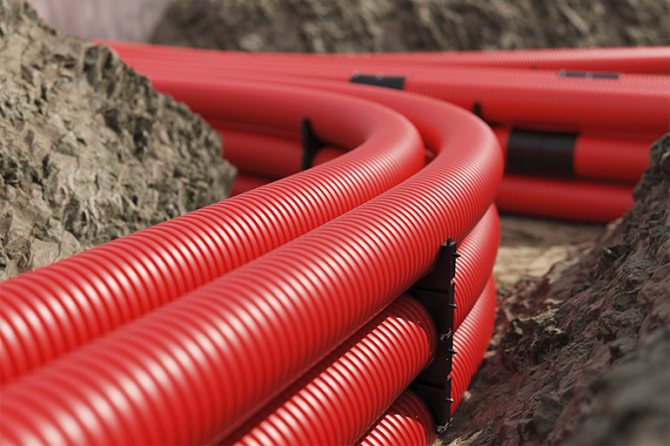

Двухстенные гофрированные трубы
Двухстенные гофрированные трубы Источник twimg.com

Прокладка кабеля в земле в трубе ПНД такого вида отличается максимальной простотой и скоростью монтажа благодаря гладким внутренним стенкам, не создающим препятствий для его протяжки. А внешняя гофрированная оболочка обладает превосходной кольцевой жесткостью, не сминается и не ломается под весом толстого слоя грунта. При этом гофрированные трубы обладают небольшим собственным весом, что также облегчает перевозку, раскладку в траншеях и сборку.

Особенности материала, сохраняющего прочность и эластичность при любой температуре, устойчивость к воздействию химически агрессивной среды и ультрафиолетовых солнечных лучей не создают проблем при хранении и позволяют вести монтаж как в летнюю жару, так и в зимнюю стужу.

Как обслуживать ввод

Самое первое, что необходимо сделать после монтажа, – это испытать на сопротивление изоляционного слоя, а также петли ноль-фаза. Если испытания дали удовлетворительный результат, то главный щит и ввод можно допускать к эксплуатации. Через полгода после монтажа обязательно нужно провести обтяжку абсолютно всех винтовых соединений – начните от автоматического выключателя, который устанавливается до счетчика, а закончите зажимами на ВРУ.

Раз в пять лет нужно проводить перетяжку, при обнаружении окислений обязательно производится очистка. Примерно с такой же периодичностью нужно осматривать провода, выявлять повреждения. Ввод может прослужить около 30 лет. Спустя этот срок необходимо провести тщательную экспертизу кабеля. Если имеются оплавления на изоляционном слое, пересыхание, появление в кабеле хруста, то это говорит о том, что проводники плохо справляются с нагрузкой, которая на них воздействует. Поэтому ввод рекомендуется заменить более мощным.

Это приведены примерные сроки проверки. Если вы заметили повреждения на ранних сроках, то рекомендуется проверить состояние всего кабеля, при необходимости осуществить его замену. Лучшим выходом из ситуации окажется расчет и монтаж нового ввода. Причем нужно делать запас по мощности около 25-30%, чтобы провода справлялись с любыми пиковыми нагрузками.

Видео описание

Подтверждением тому, насколько прочной является гофрированная труба, является это видео:

Особенности монтажа

Электротехническая ПНД труба для кабеля в земле имеет конструктивные особенности, отличающие её от труб общего назначения.

  • Для быстрого, надежного и герметичного соединения они снабжаются специальными муфтами без раструбов.
  • Для протягивания кабеля через трубу изделия комплектуются специальными зондами в виде стальной проволоки.

Муфты для стыковки отрезков труб
Муфты для стыковки отрезков труб Источник elnow.ru

Подбор труб по техническим характеристикам

Чем больше глубина, на которую закладывается гофра для кабеля в землю, тем большей механической прочностью она должна обладать. Прочность зависит не только от толщины стенок, а от их соотношения с диаметром трубы. Оно определяется путем деления внешнего диаметра на толщину стенки и обозначается показателем SDR: чем он ниже, тем выше надежность изделия.

Таблица для определения SDR
Таблица для определения SDR Источник moikolodets.ru

Преимущества полиэтиленовых труб перед стальными

Гораздо более низкая цена – важное, но не самое главное достоинство пластиковых изделий по сравнению с металлическими. Полиэтиленовая труба для кабеля под землю обладает и другими преимуществами.

  • Долгий срок эксплуатации.

Для справки! Минимальный гарантийный срок, который указывают производители, составляет 50 лет. Но при качественном монтаже и эксплуатации в нормальных условиях он может оказаться намного больше.

  • Простота монтажа, возможность соединения труб малого сечения без использования сварных работ.
  • Возможность прокладки трассы с изгибами без лишних фитингов.

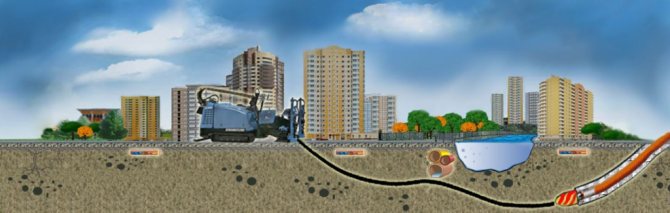

Прокладка по кривой траектории
Прокладка по кривой траектории Источник elektroas.ru

  • Малый вес.
  • Прочность при любых температурах.
  • Устойчивость к коррозии и гниению под действием влаги.
  • Отличные электроизоляционные свойства, позволяющие обходиться без заземления.
  • Безопасность при коротких замыканиях – пластиковая оболочка останавливает горение.
  • Экологическая безопасность – полиэтилен не разлагается в земле и не выделяет токсичных веществ.

Ввод в шкаф учета

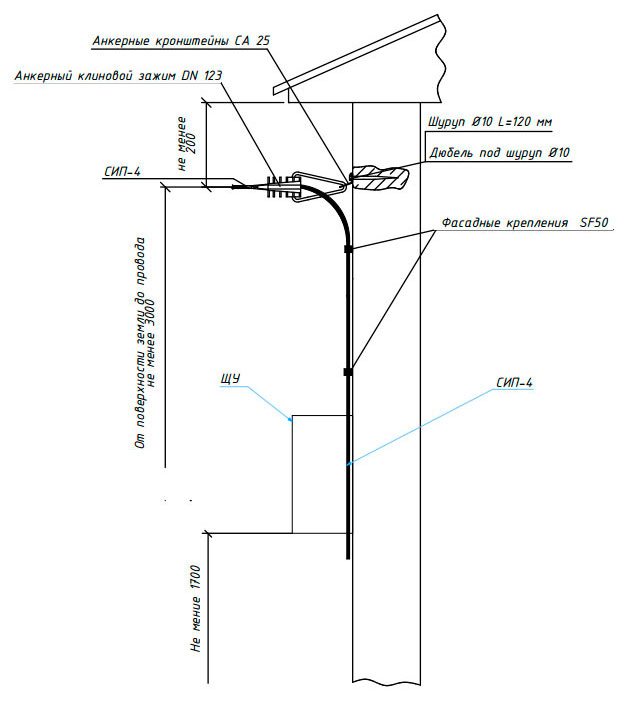

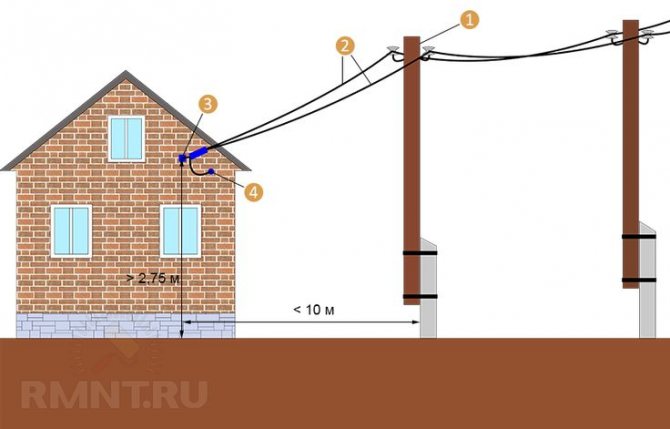

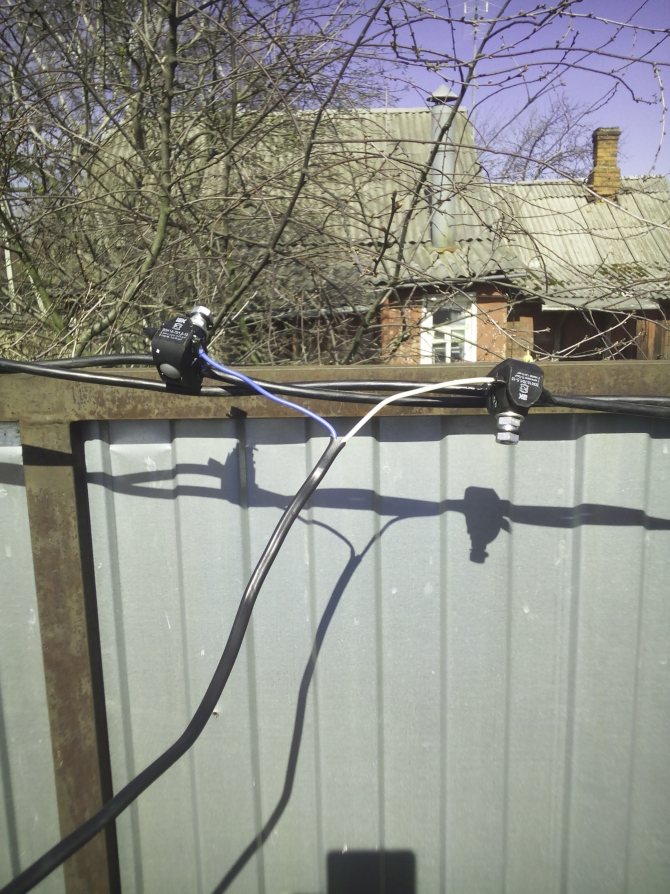

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.

СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

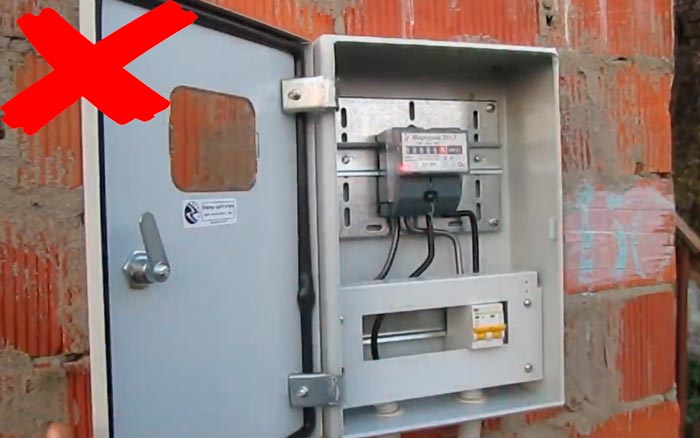

Ошибка №14 Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

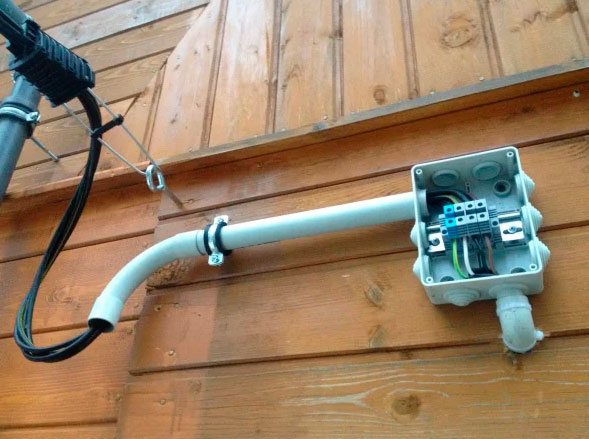

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Коротко о главном

Задумываясь об электрификации загородного дома и надворных построек, стоит рассмотреть вариант подземной прокладки кабелей, как наиболее надежный, безопасный и долговечный. Чтобы коммуникации не подвергались вредным воздействиям влаги, не испытывали давления грунта и не были случайно повреждены при перекопке участка, их помещают в прочный кожух из труб. На сегодняшний день лучшими считаются трубы ПНД, обладающие отличными техническими характеристиками, соответствующими условиям эксплуатации. Наиболее ответственные линии лучше прокладывать в двухстенных гофрированных трубах.
