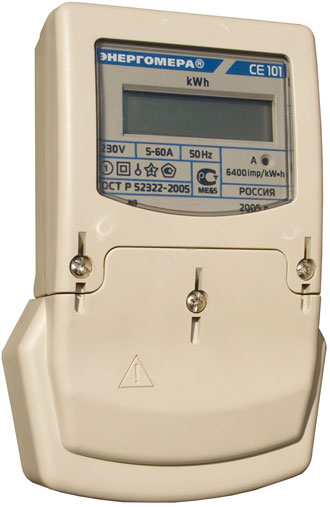

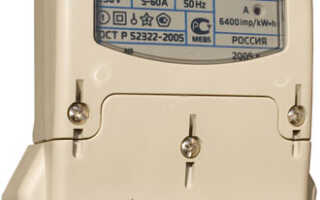

Энергомера СЕ 101: Сам электрик

Счетчики — это одна из неотъемлемых деталей любого жилого и рабочего помещения. В настоящее время существует множество простых моделей, которые можно установить самостоятельно. В этой статье рассказывается, как подключить счетчик Энергомера.

Описание прибора

Электрический счетчик «Энергомера» относится к классу однотарифных приборов непосредственного включения. Он является представителем индукционных приборов, датчиком тока является шунт.

Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. Корпусы всех модификаций этого прибора выполнены из пластмассы. Основными элементами счетчика являются:

  • печатная плата, на которой помещен измерительный модуль;
  • трансформаторы или шунты, которые являются датчиками тока;
  • зажимы для подключения к сети;
  • телеметрический выход.

Недостатком такой конструкции является то, что этот аппарат нельзя устанавливать под открытым небом без дополнительной защиты.

Под воздействием внешней среды и осадков он просто не будет работать. Электрические счетчики «Энергомера» обладают отличной индикацией, что гораздо облегчает их эксплуатацию.

Однофазные и многофазные модели

Однофазная модель устанавливается в основном в многоквартирные дома. Бытовые приборы рассчитаны на 220 В, поэтому нет смысла использовать трехфазные счетчики. Трехфазные модели подключаются в частных домах. Обычно там достаточно много приборов (котлы, бойлеры, обогреватели) поэтому необходима трехфазная сеть с напряжением 350 В. В доме можно поставить прибор на 220 В, но он будет отвечать только за осветительную группу.

Электросчетчик Энергомера трехфазный

Особенности конструкции и схема подключения

Счётчик производят в двух видах: электронный и электромеханический. Это сильно расширяет сферу применения устройства. Электронная модель обеспечивается жидкокристаллическим экраном, а для электромеханической используется табло барабанного вида.

Первый тип не используется для наружного подключения, потому что ЖК экран не переносит низкие температуры и резкие перепады. Электромеханический экран можно устанавливать в любом месте, только для улицы необходимо иметь специальный короб.

Схема подключения СЕ 101

Схему подключения можно найти на заднем корпусе счетчика. Все работы по монтажу выполняются на основании руководства производителя. Эти правила можно найти в инструкции по применению. Установка устройства выполняется в несколько шагов. Произвести установку сможет даже человек без опыта.

Внимание! Перед работой необходимо осмотреть Энергомера, чтобы обнаружить видимые повреждения.

На подвижной стороне не должно быть затираний. Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу.

Этапы подключения Энергомера:

  1. провод зачистить от изоляции (не меньше 20 см);
  2. далее вставить кабель в клеммы;
  3. плотно затянуть верхние и нижние винты;
  4. в конце нужно подать напряжение.

Световые индикаторы

На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как “3200 imp/kW•h” или “1600 imp/kW•h” выполняет 2 функции:

  • непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
  • мерцание — пропорционально величине нагрузки.

Данный индикатор имеется во всех моделях электрических счетчиков.

Для моделей CE101 S6 и S10 характерно наличие второго индикатора “Робр”, который загорается при наличии обратной мощности.

Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.

Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.

Параметры устройства Энергомера СЕ101

Перед покупкой определенной модели электрического счетчика Энергомера рекомендуется узнать технические параметры устройства. Энергомера СЕ 101 обладает такими параметрами:

  • первый тип по точности;
  • число предусмотренных тарифных зон — 1;
  • номинальное напряжение — 230 Вольт;
  • разрешенный прямой ток — 60 или 100 Ампер (у каждой модели по-разному);
  • мощность, потребляемая счетчиком от электросети — 0,8 Ватт;
  • температурный режим — от −40 до + 70 градусов;
  • масса — 0,501 кг.

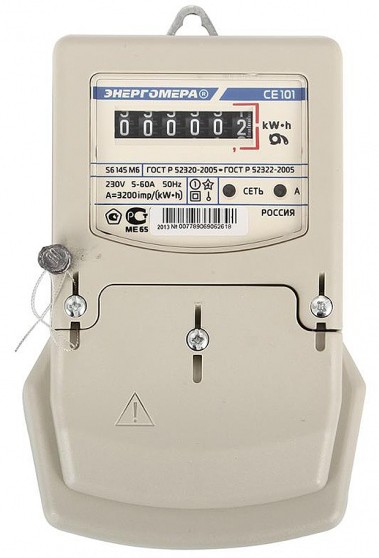

Табло барабанного вида

Особенности индикационного табло

Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:

  • М6 — шестисегментный;
  • М7 — семисегментный;
  • отсутствие символа “М” — жидкокристаллический.

Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.

Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

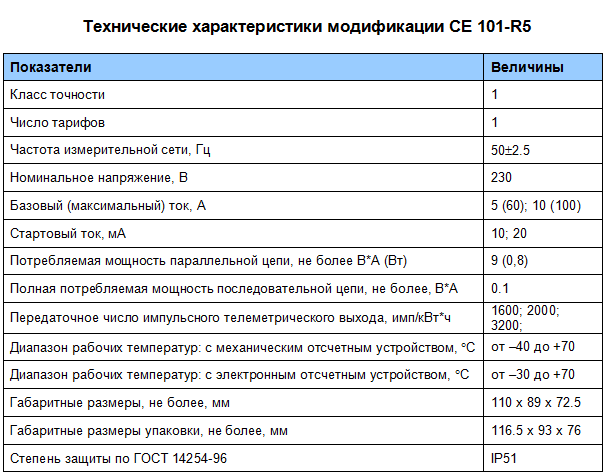

  1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.

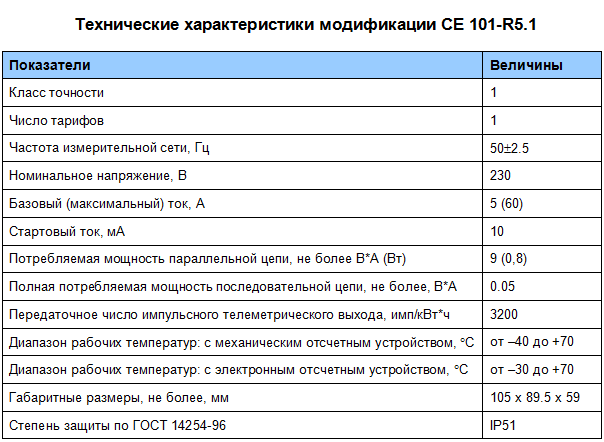

  2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.

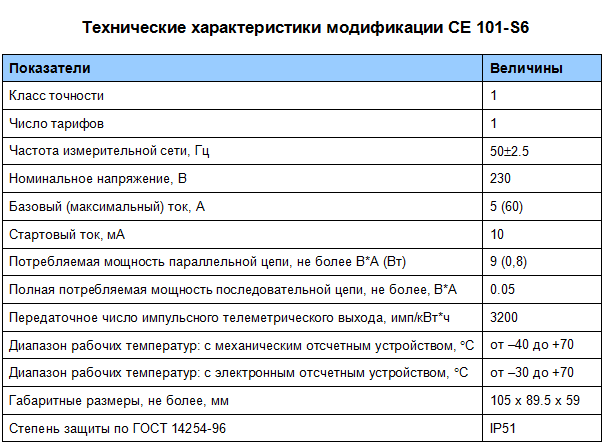

  3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт.  На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Гарантия на прибор

Производитель гарантирует соответствие изделия требованиям государственных стандартов. Продолжительность гарантийного обслуживания – в течение 7-ми лет от момента производства. Бесплатный ремонт возможен, если аппарат вышел из строя по причине неисправности, допущенной при сборке, а не в результате неправильного обращения.

Нормативно-правовое обеспечение

Электросчетчик Энергомера се 101 внесен в перечень разрешенных средств измерения (Госреестр РФ). Сертифицированные приборы этого типа выпускают в соответствии с действующими стандартами ГОСТ 31818.11 (31819.21)-2012.

Проверка счетчика своими руками

Самый популярный метод проверки — это использование мультиметра. Такой прибор относится к специальному инструменту и в основном он не покупается для разовой проверки. Можно просто взять его в аренду у мастера на час, мультиметр более точно будет выводить результат. При проведении тестирования счетчика на правильность показания нужно сравнить две работы, реальную и расчетную.

Паспорт прибора

Также можно выполнить проверку при помощи ламп накаливания. Мультиметр есть не у каждого человека, поэтому для проверки нужна стандартная лампа накаливания. Необходимо подсоединить провода к лампам, и если они загорелись, то счетчик работает исправно, если одна из них не зажглась, то необходимо устранить поломку.

Обратите внимание! Отзывы на электросчетчик Энергомера СЕ 101 в большинстве своем положительные. Пользователи отмечают его бесшумность, простоту использования, недорогую цену.

Счетчик Энергомера довольно просто подключить своими руками. При этом не нужно иметь знания в области электрики. Но рекомендуется сразу приобрести мультиметр, чтобы время от времени проверять функциональность устройства.

Особенности электросчетчика

Для предотвращения несанкционированного вмешательства электросчетчик се 101 оснащают несколькими защитными приспособлениями. Первое – пломбировка крепежных элементов, которая предотвращает разборку. Наличие целых блокировок свидетельствует о плановом прохождении фабричной и регламентной поверок. Дополнительно применяют наклейки с голографическими рисунками. Их размещают на боковых гранях счетчика в месте соединения составных частей корпуса.

Отзывы потребителей

Владельцы различных жилых и коммерческих объектов, установившие у себя электросчетчики «Энергомера СЕ 101», в основном дают высокую оценку этому прибору учета электроэнергии. Они отмечают следующие положительные характеристики устройства: приемлемая цена, длительный гарантийный срок и современный внешний вид. Приведем пару характерных отзывов, размещенных в сети.

  1. «… и необходимо было поменять электросчетчик. В магазине посоветовали приобрести прибор Энергомера СЕ 101. Совет оказался дельным: счетчик недорогой, устанавливается просто и работает хорошо. Мы довольны приобретением и ….»
  2. «… Всем хорош счетчик СЕ 101! Недорогой, отлично работает, длительная гарантия и так далее. Правда есть у него один несущественный недостаток — он однотарифный и перейти на ночь невозможно, а в остальном …»

Да, конечно, этот прибор учета однотарифный и однофазный, что значительно сокращает сферы его использования. Но это скорее достоинство, чем недостаток!  Счетчик СЕ 101 предназначен для конкретных целей, а для трехфазных сетей и многотарифных вариантов компанией « Энергомера» выпускаются другие модели.

Подключение счётчика

В зависимости от исполнения корпуса, прибор может устанавливаться на ДИН-рейку или винты. Подключение должен выполнять квалифицированный электрик. Перед началом работ следует отключить подачу энергии.

Схема подключения счётчика – Энергомер СЕ101

При подключении необходимо учитывать требования завода изготовителя, изложенные в руководстве по эксплуатации. После подключения и подачи тока, прибор проверяется в работе. Затем накладываются защитные пломбы, и выполняется запись ответственным работником организации, подключавшей счётчик, в формуляре устройства.

Заключение

В целом следует сказать, что прибор учета электроэнергии «Энергомера СЕ 101» является качественным электросчетчиком, рассчитанным на многолетнюю безаварийную работу. Устройство, кроме счетного табло, имеет индикацию присутствия напряжения сети, выполненную на светодиоде. Приборы с жидкокристаллическим индикатором дороже простых электромеханических, но их качество, ни сколько не ниже. Выбор за вами!

Можно ли сэкономить

Потребитель может сэкономить только путём снижения расходных показателей, посредством:

  • правильного выбора счётчика;
  • соблюдения правил эксплуатации оборудования, согласно требованиям изготовителя;
  • оптимальной нагрузки на электросеть;
  • исключения неоправданных трат электроэнергии.

Счётчик конструкционно защищён от несанкционированного воздействия с целью хищения энергии и учитывает показатели по нарастающему итогу.

Эксплуатация приборов

Снять показания оперативно можно через прозрачное окошко. Соответствующий выбор можно сделать при поиске подходящего щита (распределительного шкафа). Данные записывают без дробной части. Разницу с предыдущим измерением умножают на действующий тариф. Полученный результат используют для расчета со снабжающей организацией.

Внешний вид приборов учета

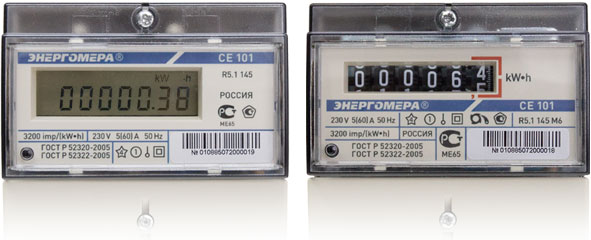

Ниже приведены примеры, демонстрирующие эстетические параметры типовых моделей.

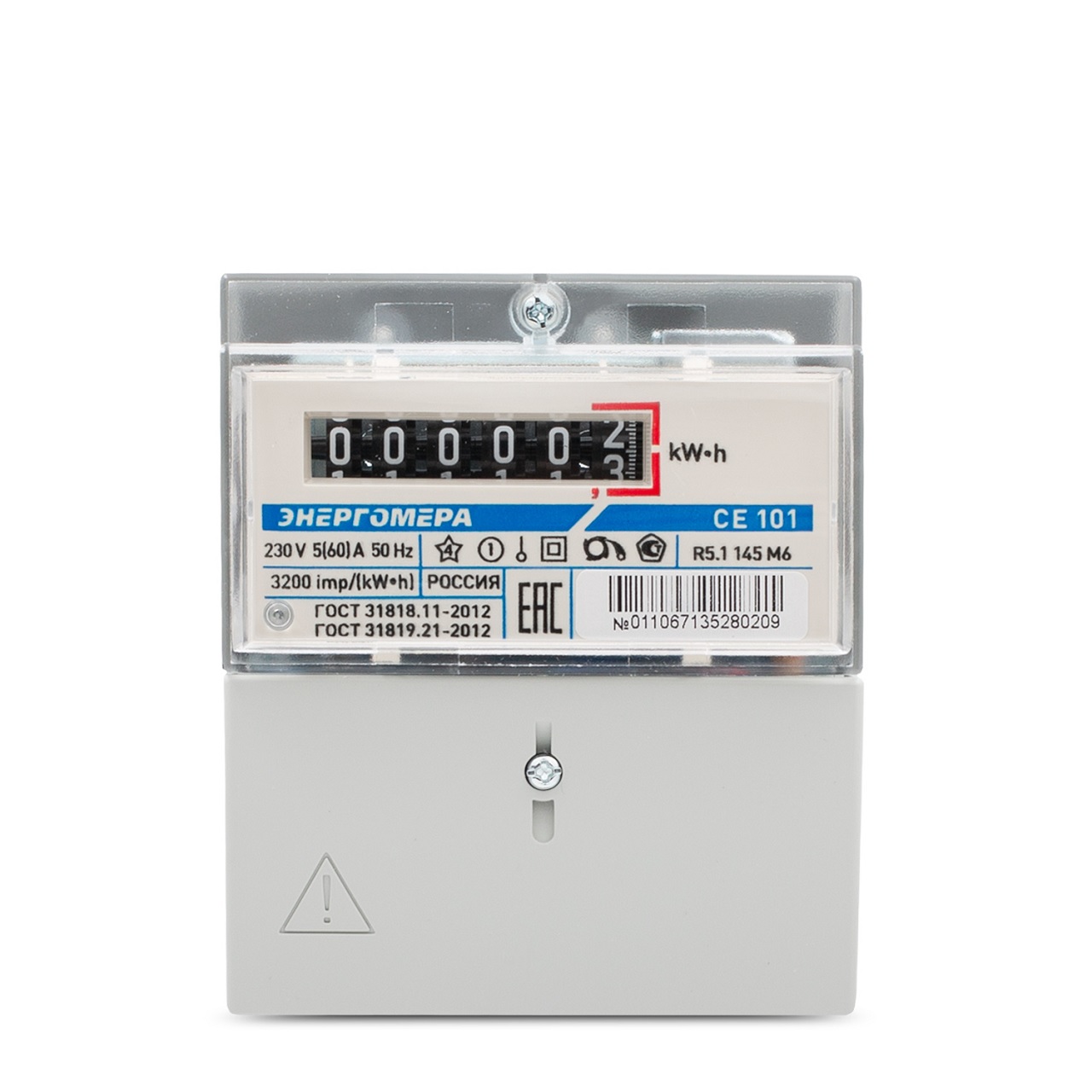

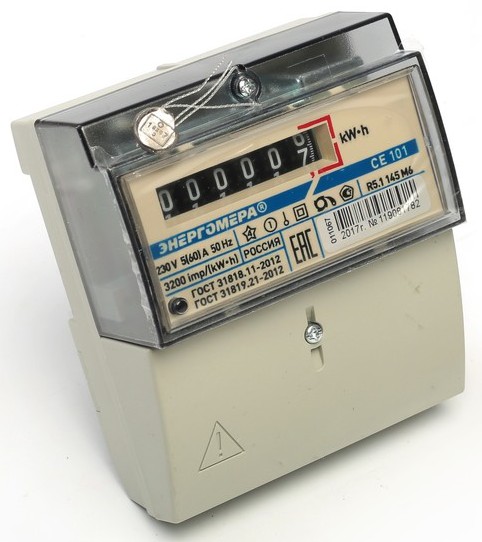

Электромеханический индикатор защищен прозрачной крышкой от пыли

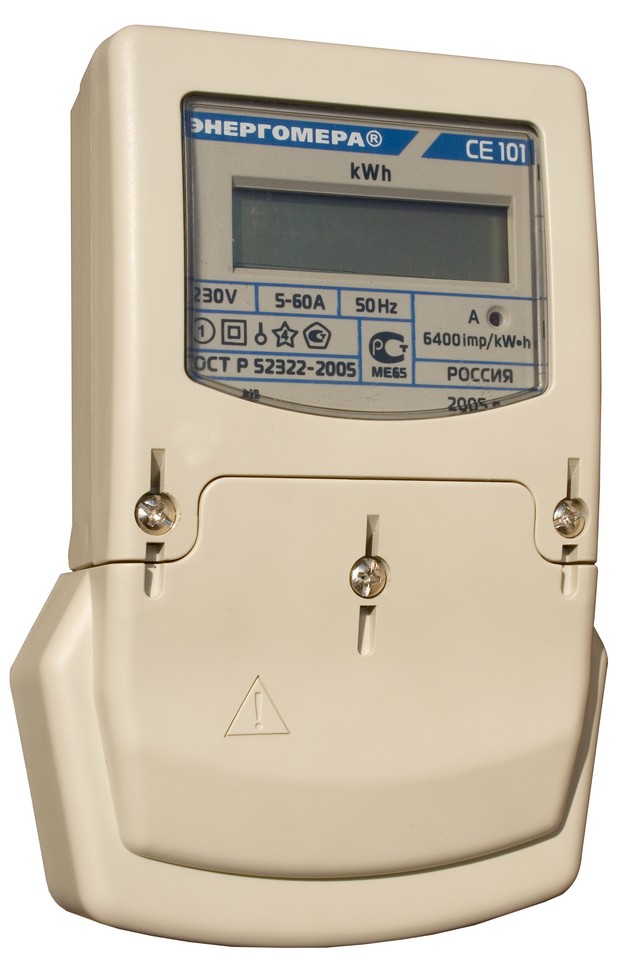

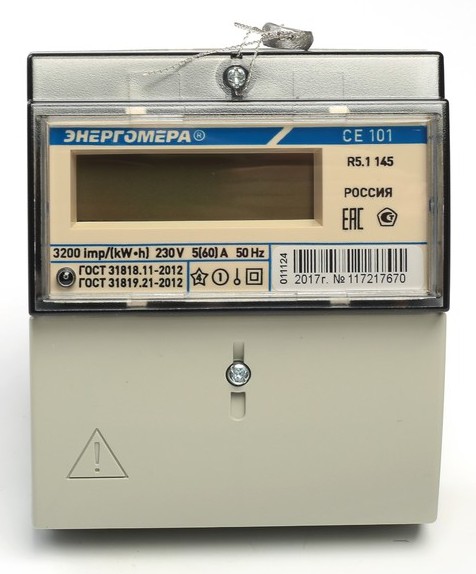

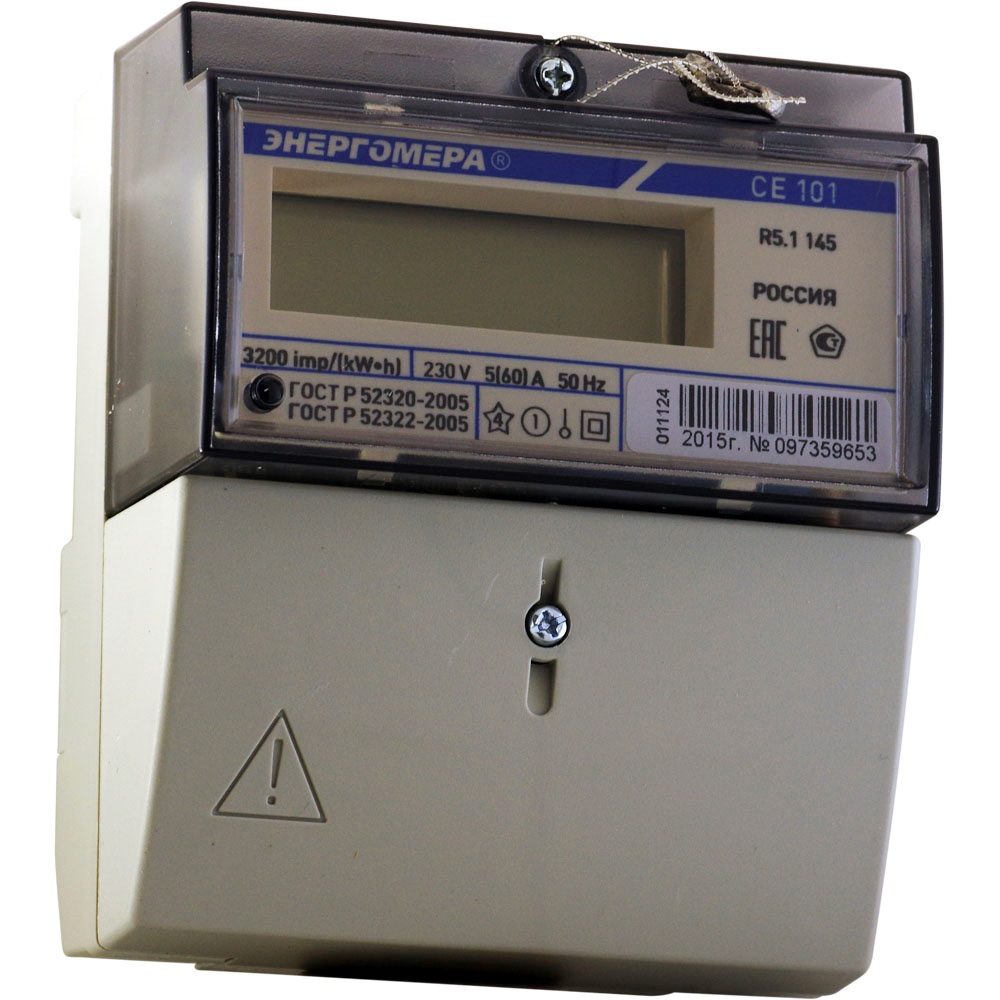

Модель с ЖК-дисплеем
