Если вы уже выбрали качественный дизельный генератор, тогда теперь можно будет приступить к его установке. Это ответственный процесс, так как от правильности оборудования в дальнейшем будет зависеть срок эксплуатации электростанции. Установка дизельного генератора также может выполняться и самостоятельно.

В этой статье вы узнаете этапы установки дизель-генератора в помещении и на улице. Также мы постарались предоставить вашему вниманию основные требования к каждому из этих способов.

Мероприятия по снижению вибрации

Для снижения вибрации электростанции в процессе ее работы конструктивно предусмотрены виброизоляторы. Но они не всегда обеспечивают снижение вибрации и необходимо принять дополнительные меры. Во-первых, это жесткое крепление к фундаменту на ранее подготовленные монтажные приспособления. Во-вторых, применение дополнительных амортизаторов, которые нужно установить между основанием дизель-генератора и фундаментом. В-третьих, наличие глушителя выхлопной системы, а также шумоизолирующего кожуха – данные элементы могут входить в стандартную комплектацию либо приобретаться дополнительно.
Кроме того, эффективным способом снижения вибрации будет реализация гибкого соединения системы отвода выхлопов. То же самое касается и электрических цепей – их подключение к дизельному генератору должно осуществляться посредством использования гибких проводников.

Подготовка фундамента

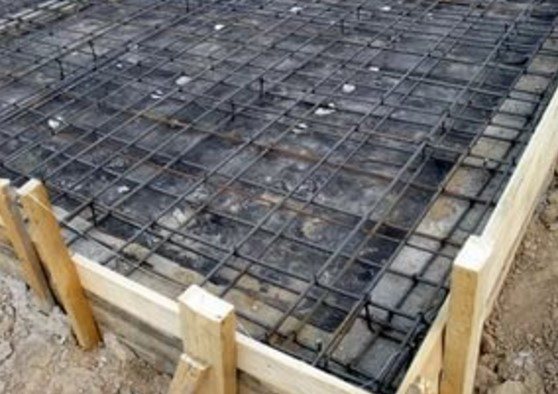

Во время подготовки фундамента необходимо действовать аккуратно. Это связано с тем, что во время работы генератора может возникать вибрация. Если фундамент действительно будет крепким, тогда это предотвратит смещение дизель-генератора в процессе функционирования. Чтобы соблюдать все условия необходимо сделать фундамент вес, которого в два или три раза будет превышать вес генератора. Глубина должна быть не менее 15 см. Специалисты также сообщают о том, что сам фундамент в обязательном порядке должен быть без уклонов.

При заливке фундамента, вам также необходимо предусмотреть установку монтажных креплений. В дальнейшем они позволят более надежно закрепить дизельную электростанцию. У нас вы также можете изучить про автоматический запуск генератора.

Конструкция автоматики АВР для подключения генератора

5_Собранная и подключенная схема АВР. Не судите строго за монтаж.

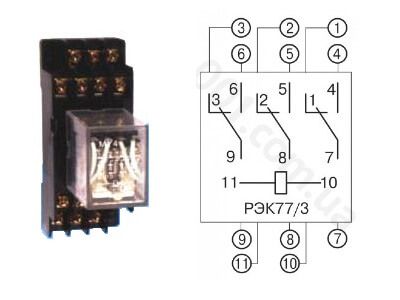

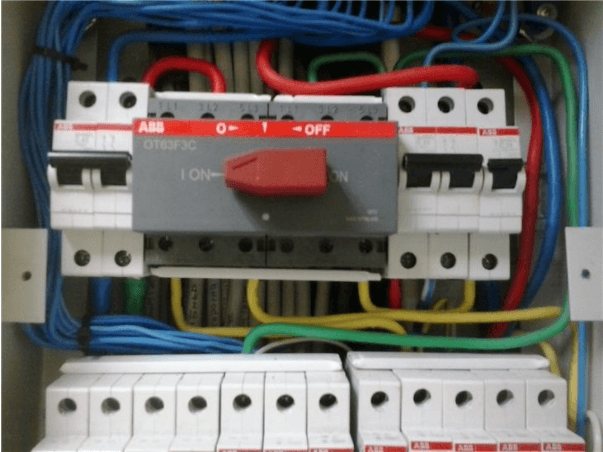

Слева – два двухполюсных автомата, далее – реле РЭК77-3 на 3 переключающих контакта. Третий НО контакт, которой на схеме 5 не показан, он подключен параллельно выключателю двигателя SB1. Когда питание из города есть, генератор никак не запустить. А когда генератор работает, и питание из города появляется – генератор останавливается.

Пускатель КМ2+КМ1 – реверсивный, украинский ПМЛ первой величины. У каждого из них три силовые контакта запараллелены. Пускатель KМ1.N рвёт ноль, его катушка подключена параллельно катушке КМ1.L.

Итого, вот такая получилась дачная автоматика для генератора:

6_общий вид схемы питания дома

Всё, что касается счетчика и так далее – в мои планы не входило, оставил как есть, протянув контакты.

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее.

Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Критерии выбора

Чтобы ответить на вопрос о том, как выбрать бензиновый генератор, необходимо определиться со следующими нюансами:

  • Показатель мощности устройства. Зависит от того, сколько потребителей будет подключаться к нему. Высчитывается путем суммирования мощностей всех приборов.
  • Напряжение на выходе. Также зависит от потребителей, от того, какое напряжением нужно им для полноценного функционирования – 220 В или 380 В.
  • Частота использования. Бензиновый генератор хорош как запасной источник электроэнергии, работающий по мере необходимости в течении недолгого времени. Но с позиции экономии денежных средств такое использование не всегда целесообразно.
  • Рабочий ресурс. Генераторы, рассчитанные на 500 моточасов и обладающие легкостью, компактностью. Идеальный вариант для недолгих включений.
  • Шумность агрегата.

Параметры выбора генератора на дизтопливе и методы управления

Совершая выбор дизельного генератора для частных нужд, следует исходить из фактического назначения оборудования. Как часто будет использоваться автономная установка и место ее размещения.

Инструкция по эксплуатации дизель- генераторной установки

При выборе подходящей модели дизельного генератора необходимо опираться на ключевые технические и эксплуатационные характеристики оборудования:

  • стандартное потребление топлива в ходе работы оборудования;
  • степень шумности;
  • число фаз на электрогенерирующем устройстве;
  • тип генератора;
  • мощность и габариты оборудования.
  • наличие системы охлаждения электроустановки;
  • модификация способов управления устройством;
  • вид корпуса оборудования;

Инструкция по эксплуатации дизель- генераторной установки

Устройство следует выбирать в соответствии затрачиваемой в полном объеме мощности всех потребляемых ток приборов. Кроме того при выборе агрегата необходимо учесть предполагаемое место установки электрогенерирующей машины.

Инструкция по эксплуатации дизель- генераторной установки

Существует немного способов администрирования агрегата:

  • Управление в ручном режиме подразумевает постоянное нахождение рядом с аппаратом кого-либо для регулирования его деятельности.
  • Полуавтоматический способ имеет некоторую автоматизацию. В этом случае ручным остается, например, лишь включение генератора.
  • Генераторы с автоматическим режимом управления предполагают лишь установку специальных программ и наблюдения за ними. Вся информация показывается на электронном табло.

Инструкция по эксплуатации дизель- генераторной установки

Сегодня разработаны модели, которые управляется дистанционно, но с расстояния не больше 25 метров.

Инструкция по эксплуатации дизель- генераторной установки

Автоматика и вспомогательные устройства

Вспомогательные устройства «горячего резерва»: управление данными устройствами не связано с работой ДГУ, но при установке соответствующего устройства обеспечивает следующие функции:

— Предпусковой подогрев двигателя

— Заряд стартерной батареи

— Питание щита собственных нужд

Вспомогательные устройства, обеспечивающие функционирование ДГУ которые активизируются при запуске:

— Система вентиляции помещения

— Насос автоматической подкачки топлива

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

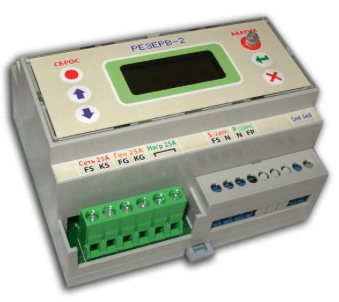

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Инструкция по эксплуатации дизель- генераторной установки

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Подключение проточного водонагревателя

Терморегуляторы для систем отопления, а также их подключение

Зарядка аккумулятора без зарядного устройства

Подключение варочной панели

Общее описание индукционных котлов для дома и их подключение

Проведение электромонтажных работ

Наиболее сложным этапом во время подключения дизель генератора считается монтаж и подключение электрических цепей. В основном электромонтажные работы состоят из следующих этапов:

  • Сначала вам необходимо подключить электрический распределительный щит. Также необходимо обеспечить схему автоматического включения резервного питания.
  • Должна быть обеспечена качественная прокладка и маркировка силовых вспомогательных цепей.
  • Теперь можно приступать к подключению всех кабельных линий.
  • Для обеспечения более качественной защиты необходимо выполнить монтаж индивидуального заземляющего контура.

Ниже мы поместили видео, в котором вы можете узнать, как выполнить подключение дизель-генератора к сети дома.

Важно знать! Все требования по установке вы можете узнать в правилах ПУЭ.

Как проверить результат?

Определить, что регулировка выполнена успешно, можно по признакам, в число которых входит:

  1. Стабильный запуск холодного и горячего генератора.
  2. Отсутствие потери мощности и самопроизвольной остановки при функционировании на холостых оборотах.
  3. Исчезновение копоти на свечах зажигания вне зависимости от режима работы.
  4. Более ровное функционирование оборудования, а также уменьшение вибрации и исчезновение подгазовки дроссельной заслонки на холостых оборотах.
  5. Появление из выхлопной трубы прозрачного и малозаметного дыма.
  6. Сокращение расхода потребляемого топлива и смазывающего материала.

Регулировку необходимо проводить до тех пор, пока во время функционирования не начнут наблюдаться все перечисленные признаки.

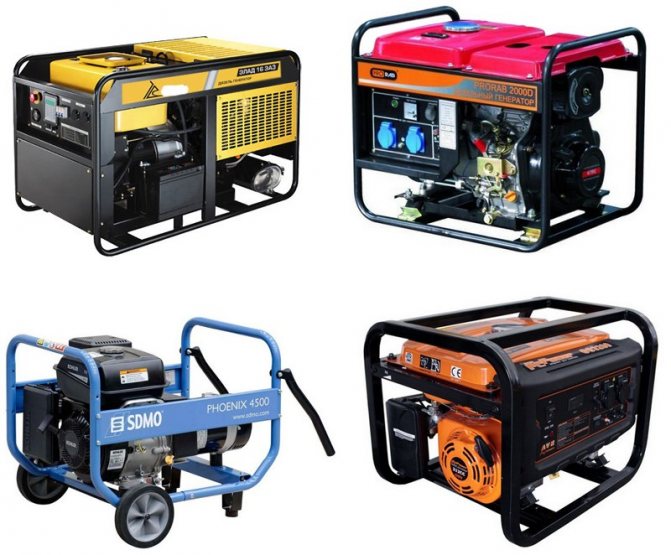

Виды мини-электростанций

Классификация этих устройств выполняется по различным параметрам. Начнем с назначения, в зависимости от этого параметра различают:

Последние обладают более высокой мощностью, но в то же время и габаритами. Они относятся к стационарным, так как могут иметь вес свыше 300 кг и чаще всего работают на дизельном топливе.

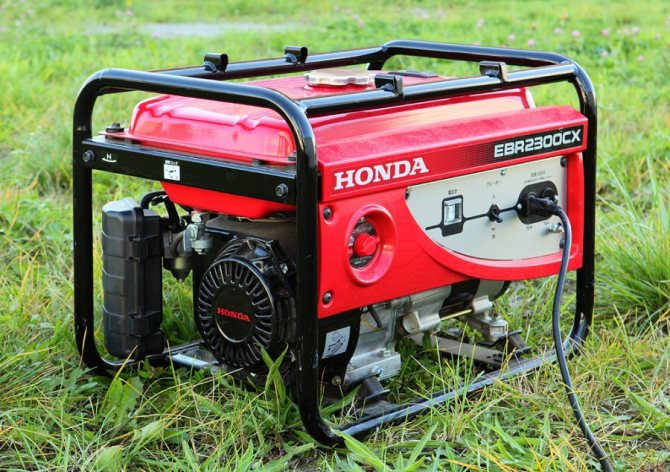

Бытовые генераторы или бензиновые имеют компактные габариты и очень удобны в транспортировке. Они представлены широкой линейкой мощностей и могут использоваться как в частных домах, так и для походов, рыбалки. В зависимости от этого изменяется и схема подключения бензиновых генераторов.

Запуск таких устройств осуществляется различными способами:

Самым простым и дешевым является генератор с ручным запуском. Он оснащается механическим стартером. Электростанции второго типа приводятся в действие при помощи ключа, как автомобили. Последние модели, оснащенные контроллером, который управляется программой запуска – одни из самых дорогих, но в то же время удобных в эксплуатации.

Выбирая бензогенератор нужно обращать внимание и на то однофазный он или трехфазный, а также на то имеется ли в нем переключатель режимов и выходы с различными типами напряжения. Особенно актуальны эти параметры, если планируется использовать генератор на строительной площадке для работы с оборудованием

Но все же самыми популярными являются инверторные агрегаты. Их главным отличием от обычных моделей является наличие стабилизатора или инвертора, предназначенного для выравнивания колебаний тока.

Такие приборы применяются для питания высокоточных машин и механизмов.

Шумоизоляция помещения для ДГУ

Если этот фактор учитывался при проектировании помещения, то соотношение стоимости и качества звукоизоляции помещения будет оптимальным. Если же пользователь генераторной установки предполагает использовать неприспособленное помещение, то организация звукоизоляции будет более трудоемким и дорогостоящим делом. Существует два типа звуковой изоляции помещения. Изоляция от проникновения звука: Препятствует проникновению шума через стены. В этом случае основную роль играет толщина стен. Поглощение звука: Используются специальные материалы, поглощающие звуковую энергию. Данный метод применяется на вентиляционных отверстиях. Из-за этого приходится увеличивать входное

и выходное воздушные отверстия. Внутренние перегородки в помещении также могут покрываться звукопоглощающим материалом, чтобы понизить уровень шума в зале и, соответственно, выход звука сквозь стены, через вентиляционные отверстия и дверь. Уровень звукового давления, производимого ДГУ в открытом исполнении, составляет 100-108 дБ (А) на расстоянии 1м. Ниже приведена степень эффективности различных способов снижения уровня шума:

— Бетонные стены 30-45 дБ (А)

— Звукоуловители на вентиляционных отверстиях 30-50 дБ (А)

— Дверь со звукоизоляционным покрытием 15-43 дБ (А)

— Глушитель системы выпуска отработавших газов 9-32 дБ (А)

— Звукоизолирующий кожух 20 дБ (А)

— Звукоизоляция стен помещения 10 дБ (А)

Удаление от источника шума: на практике снижение уровня шума составляет 3 дБ (А) при удвоении расстояния (Пример: 85 дБ (А) на расстоянии 1 м — 79 дБ (А) на расстоянии 4 м).

Инструкция по подключению к сети

После выбора подходящего способа подключения можно приступать к электромонтажу.

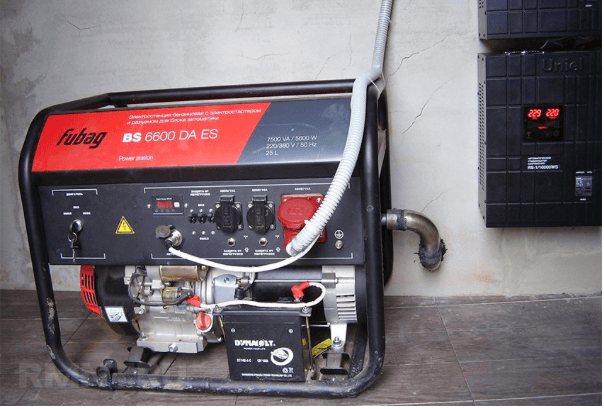

Самый простой способ – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но чтобы подключить мощный бензогенератор к дому, этот метод не подойдет. Здесь нужно действовать по следующей инструкции:

Заземляем электроустановку.

Инструкция по эксплуатации дизель- генераторной установки

Обеспечиваем отдельный ввод. Его выполняем медным кабелем высокого сечения (не менее 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

Инструкция по эксплуатации дизель- генераторной установки

Устанавливаем рядом со щитком перекидной рубильник либо трехходовой переключатель для того, чтобы выполнить подключение бензогенератора.

Инструкция по эксплуатации дизель- генераторной установки

Подключать генератор можно с помощью полуавтоматической системы или АВР – об этом можно прочитать ниже.

Выбор площадки

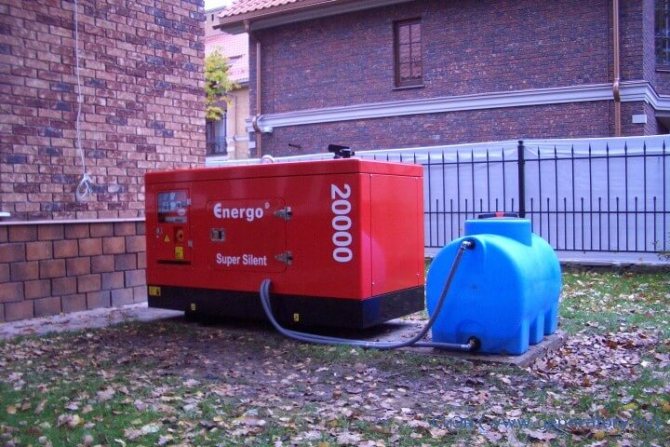

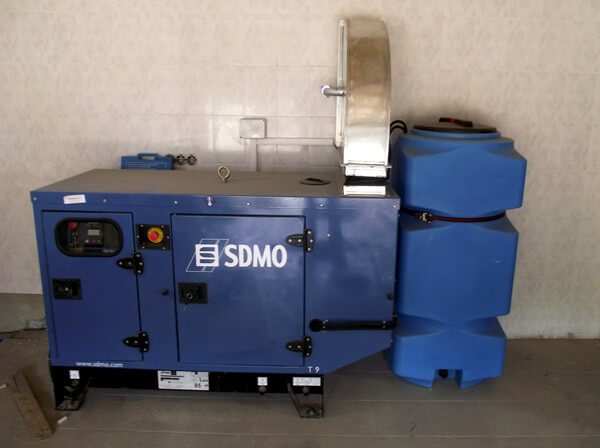

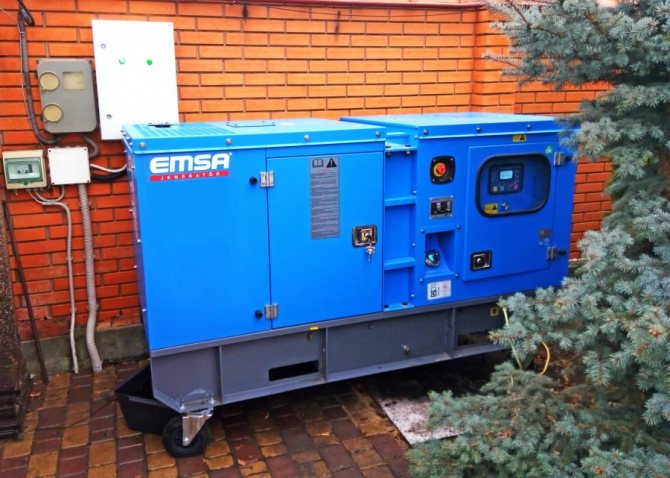

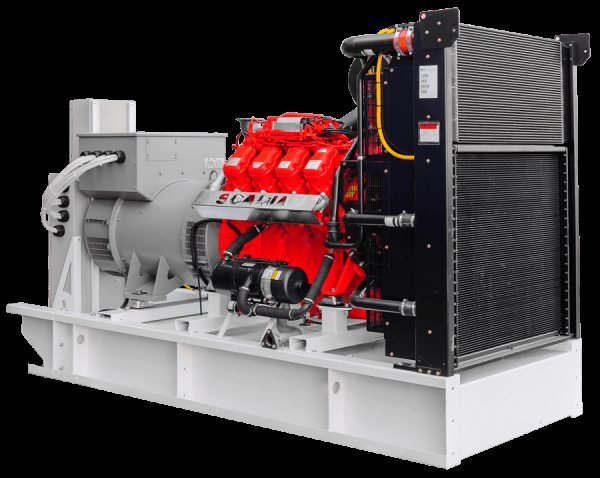

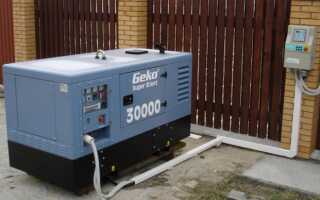

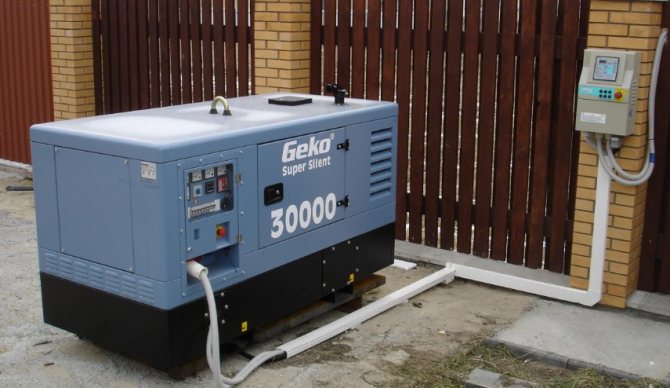

Первое, что следует сделать — это выбрать место расположения будущей электростанции. Рекомендуется это делать еще до того, как будет приобретен сам дизель-генератор, чтобы при необходимости выбрать наиболее подходящий по местным условиям вариант. Есть несколько вариантов установки дизельного генератора — в специальном шумозащитном кожухе, на открытой раме или в контейнере, имеющем защиту от негативных факторов окружающей среды.

Инструкция по эксплуатации дизель- генераторной установки

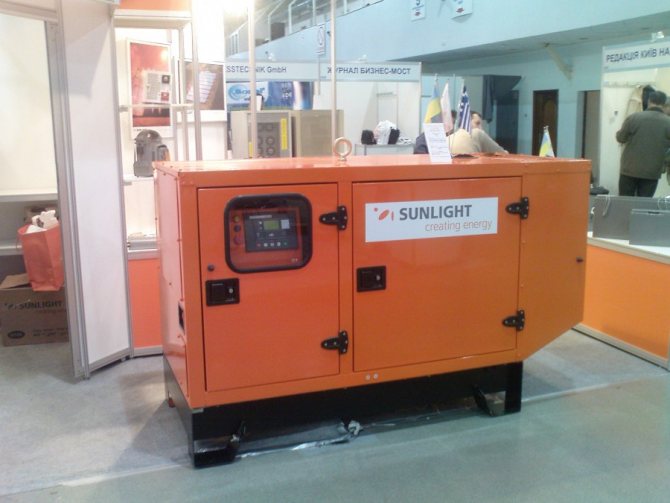

Последний вариант наиболее простой, так как наличие специального контейнера освобождает от необходимости установки дизель-генератора в здании – его можно установить на улице в безопасном месте. При приобретении генератора в защищенном контейнере требуется наличие только лишь фундаментной основы

При выборе места монтажа важно учитывать местные условия. Например, в загородном доме или на даче дизель генератор лучше разместить в помещении, чтобы избежать его воровства

Инструкция по эксплуатации дизель- генераторной установки

В случае приобретения модели в шумоизолирующем кожухе или на открытой раме нужно предусмотреть его размещение в помещении (к примеру, в гараже или сарае), которое должно соответствовать следующим требованиям:

  • наличие достаточной защиты от негативных факторов окружающей среды;
  • организация эффективной вентиляции;
  • обеспечение достаточного уровня освещенности;
  • возможность беспрепятственного доступа ко всем элементам дизельного генератора для проведения работ по его обслуживанию и ремонту;
  • наличие дверного проема достаточного размера на случай необходимости монтажа или демонтажа оборудования.

Фундамент под ДГУ

При установке ДГУ в помещениях необходимо учитывать требования соответствующих строительных правил. Конструкции зданий должны позволять выдерживать нагрузку, соответствующую весу фундамента, оборудования, дополнительных аксессуаров и максимального запаса топлива. При существовании опасности проникновения воды в помещение эксплуатации ДГУ (например, при установке агрегата в котельной) подушка фундамента должна быть приподнята над уровнем пола.

Идеальным фундаментом является армированная железобетонная подушка. Она обеспечивает жесткую опору, предотвращает проседание агрегата и распространение вибраций. Длина и ширина фундамента должны соответствовать габаритным размерам ДГУ, а глубина должна быть не менее 150-200 мм. Поверхность земли или пола под ним должна быть правильно подготовлена и иметь структуру, способную выдержать вес фундамента с агрегатом. Общее правило: масса бетонной подушки — примерно в 1,5 — 2 раза больше массы ДГУ.

Крепление производится с помощью анкерных болтов через установочные отверстия основания ДГУ. Специальных требований для установки контейнера с ДГУ, нет. Площадка под контейнер с ДГУ должна обеспечивать горизонтальное положение весь срок эксплуатации. Если такой уверенности нет, необходимо провести работы по укреплению площадки. Поверхность площадки для установки ДГУ должна быть ровной и горизонтальной. Наличие неровностей приведет к деформированию рамы

Устройство

Инструкция по эксплуатации дизель- генераторной установки
Функционально такой генератор состоит из двух частей: непосредственно генератора и устройства автоматического ввода резерва (АВР). Рассмотрим их по отдельности.

  • Генератор, предназначенный для работы с автозапуском, отличается от обычного бензогенератора двумя вещами: наличием электростартера и устройства автоматического прогрева. Для бензинового мотора это автоматически управляемая воздушная заслонка или электрический клапан обогащения топлива, знакомый владельцам скутеров, для дизельного — устройство предпускового подогрева и свеча накаливания. При запуске поворотом ключа зажигания или по сигналу от АВР автоматически включаются пусковое устройство и электростартер, по мере прогрева двигателя пусковое устройство отключается.
  • Устройство автоматического ввода резерва осуществляет постоянный контроль напряжения в электросети и при его пропадании на время больше заданного запускает бензогенератор, после чего перекоммутирует нагрузку на его выход. При восстановлении подачи энергии из внешней электросети происходит обратная коммутация, а генератор глушится. Устройство АВР может быть как неотъемлемой частью агрегата (как правило, в дорогих и мощных установках, рассчитанных на нагрузку 10 и более кВт), так и докупаться при необходимости к более дешевым генераторам, имеющим возможность работы с внешним АВР. Также устройство ввода резерва заряжает аккумулятор бензогенератора.

Включение генератора автозапуском происходит с задержкой, складывающейся из двух частей: во-первых, сигнал на запуск подается устройством АВР только после определенного времени отсутствия питания, чтобы не расходовать ресурс устройства короткими пусками на несколько секунд. Во-вторых, нагрузка подключается к генератору только после его прогрева. Поэтому во всех случаях, когда такие паузы неприемлемы, к установке с автозапуском дополнительно придется купить и источник бесперебойного питания.

Заземление. Кабель и соединения

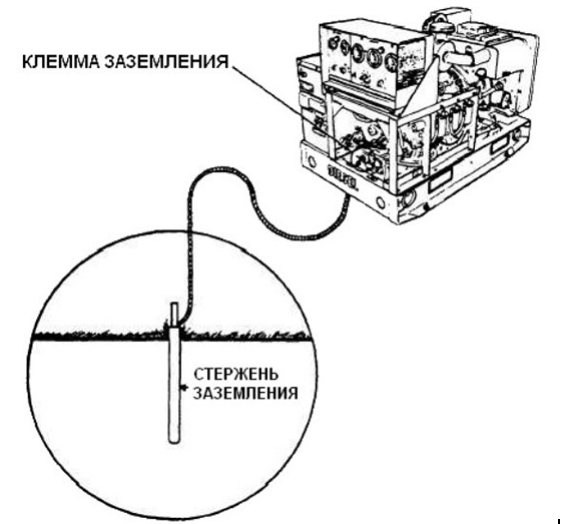

Заземление Заземление всех металлических конструкций осуществляется через общую «землю». Во время сборки ДГУ на заводе заземление всех агрегатов ДГУ: двигателя, генератора переменного тока и панели управления сводится к одной точке на раме ДГУ. При инсталляции ДГУ требуется подвести заземление к нижеперечисленным элементам: — ДГУ — Выносная панель управления (силовой модуль) (если есть) — Топливные баки и топливные магистрали — Кабельные каналы и их перекрытия Кабель и соединенияДГУ в открытом исполнении не требует прокладки кабеля между ДГУ и панелью управления (AMF). Следует предусмотреть прокладку сигнального кабеля между панелью управления и щитом автоматического ввода резерва (ATS). В случае ДГУ с отдельно монтируемой панелью управления, не следует удалять панель управления от ДГУ более 10 метров. Силовые кабели: прокладываемые в коробе или, предназначенном для прокладки кабеля, кабельном канале.Силовые кабели выбираются термическим расчетом (мощность короткого замыкания превосходит номинальную мощность ДГУ не более чем в 3 раза), в соответствии с таблицей, приведенной ниже для длины кабелей 10 м, температуры окружающей среды 40°С, напряжения 380 В (3ф.)

*расчет сечений кабеля производился согласно таблицы 1.3.4 ПУЭ издание 6,7 (переработанное и дополненное с изменениями 2003г.) ГГЭН РФ, Москва 2000г.

Кабели и стартерная батарея: минимальное сечение кабеля составляет 70 мм2. Величина сечения изменяется в зависимости от мощности ДГУ и от расстояния между ДГУ и батареей (падение напряжения в цепи).

Кабели дистанционного управления: обычно эти кабели многожильные, их прокладка осуществляется подобно силовым кабелям в коробах или каналах. Минимальные значения этих кабелей даны для максимального расстояния между ДГУ и пультом управления в 4 м. — Аварийная сигнализация 1,5 мм2 — Управление запуском 4 мм2 — Датчик напряжения стартерной батареи 4 мм2 — Электромагнитный клапан перекрытия топливоподачи 4 мм2 — Предпусковой подогрев двигателя 2,5 мм2

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Инструкция по эксплуатации дизель- генераторной установки

Магистраль или баллон?

Магистральное газовое обеспечение позволяет получать топливо по более низкой цене, а значит — экономить на производстве электричества в целом. Магистраль подводит к агрегату природный газ. Недостатки централизованного подключения – это необходимость тщательно рассчитывать план монтажа, а также его высокая стоимость.

Кроме того, необходимо заключить соглашение с поставщиком газа (владельцем магистрали или местной администрацией), чтобы легально пользоваться топливом и соответствовать минимальным требованиям, предъявляемым к оформлению газовых генераторов.

Инструкция по эксплуатации дизель- генераторной установки
Если для обеспечения устройства топливом применяется баллон, монтаж агрегата упрощается. Но владелец может столкнуться с проблемой покупки и содержания баллонов.

Чтобы питание было бесперебойным, необходимо постоянно запасаться новыми баллонами. Для их содержания желательно создать отдельное помещение.

Кроме того, баллонный газ дороже, чем магистральный. Он является сжиженным, и к нему применяются дополнительные требования: устройство, которое работает на сжиженном газе, должно быть расположено выше уровня земли.

Если в местности, где будет устанавливаться генератор, нет магистрального газа, единственным вариантом остается сжиженный газ.

Подготовка к эксплуатации дизельного генератора

Изображение 1. Подключение дизельного генератора

Подготовка подобного устройства к эксплуатации должна соответствовать следующим требованиям:

  • дизель-генератор должен защищаться от воздействий окружающей среды, в том числе от атмосферных осадков и попадания солнечных лучей;
  • понадобится предусмотреть систему принудительной вентиляции, для того чтобы избежать возможности перегрева агрегата;
  • дизельные генераторы нужно предохранять от воздействия чрезмерно высоких и низких температур, их резких перепадов;
  • схема подключения дизельной электростанции должна предусмотреть защиту от попадания воздушных примесей, в том числе строительной пыли, дыма, выхлопных газов, химических веществ и так далее.

Для того чтобы обеспечить наиболее эффективное охлаждение дизель-электростанции, а также свободного доступа к ней, понадобится вокруг генератора оставить не менее 1,5 м сверху и 1 м по периметру. В процессе установки дизель-установок на открытых площадках схема подключения должна обязательно включать в себя защиту от внешних воздействий. В данном случае это может быть шумопоглощающий всепогодный кожух либо же контейнер в северных условиях. Кожухи могут предусматриваться и при временной установке дизель-генератора вне помещения или в нем.

Сферы использования современных дизельных электростанций

Функционирование любого современного производства и повседневный быт человека, пользующегося благами цивилизации, полностью зависят от электричества. При этом слепо положиться на существующие электрические сети мы не можем. В некоторых районах проживания и промышленной деятельности людей электрических сетей попросту нет. В других достаточно обширных местностях электрические сети работают нестабильно. Даже в мегаполисах и крупных обжитых городах временами случаются отключения электроснабжения.

Внезапный отказ системы электроснабжения зачастую приводит предприятия различной специализации к большим убыткам, не говоря уже о простых бытовых неудобствах в домашнем хозяйстве. На строительных площадках, когда полноценные электрические сети еще не проложены, но строительство уже ведется, без дизельной электростанции просто невозможно обойтись.

Дизель-генераторы и электростанции, предлагаемые , обеспечивают энергобезопасность индивидуальных и многоквартирных жилых домов, промышленных объектов в России и за рубежом.

Схема автозапуска генератора

Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.

В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.

В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.

Принципиальная электрическая схема дизель-генератора

Принципиальная схема отличается большей информативностью. Она дает представление об отдельных элементах ДГУ — генератор и приборы контроля панели управления, зарядной системы, необходимой для поддержания АКБ, регуляторы и другие устройства, обеспечивающие работоспособность оборудования.

На схеме дополнительно дана информация о назначении отдельных контактов, что позволит избежать ошибок при подключении к сети и нагрузке. Кроме того, принципиальная схема дает представление о принципе работы оборудования. Она незаменима при выявлении неисправностей и ремонте электрической части генератора. Схема этого типа также представлена в технической документации на установку.

Чего нельзя делать?

Если монтаж оборудования производят малоопытные люди, то они могут допустить ошибки, которые повлекут за собой серьёзные проблемы в будущем. Надо помнить, что если требуется произвести монтаж генератора, то:

  1. Нельзя устанавливать его в жилых помещениях, общественных зданиях, а также в качестве пристройки к ним.
  2. Не допускается размещение агрегата в узких проёмах и маленьких помещениях. Для эффективного ремонта и обслуживания необходимо пространство, а также подъёмно-транспортные средства.
  3. Нужно обустраивать фундамент в соответствии с требованиями производителя и действующими нормами.
  4. Надо помнить, что технологические и кабельные каналы должны быть полностью перекрыты съёмными плитами или щитами, изготовленными из несгораемого материала.
  5. Требуется обеспечить эффективное заземление как дизельной электростанции, так и дополнительного, а также топливного оборудования.
  6. Необходимо предусмотреть систему освещения (искусственного или естественного).
  7. Надо монтировать глушитель, имеющий отношение к выхлопной системе, на кровле здания или отдельно стоящих конструкциях из металла.
  8. Необходимо монтировать агрегат в помещениях с высотой потолка не менее 3,6 м.

Перечисленные нюансы должны быть соблюдены.

В противном случае появляется вероятность возникновения различных проблем, связанных с безопасностью или перебоями в работе прибора, трудностями его обслуживания и проведения ремонтных работ. Если нет уверенности в собственных силах, отсутствуют необходимые знания, опыт или свободное время, то верным решением будет обратиться к специалистам.

Стоимость работ, связанных с монтажом дизельной электростанции, зависит от их сложности, типа агрегата, а также индивидуальных пожеланий заказчика. Средняя цена колеблется от 12000 до 15000 руб.

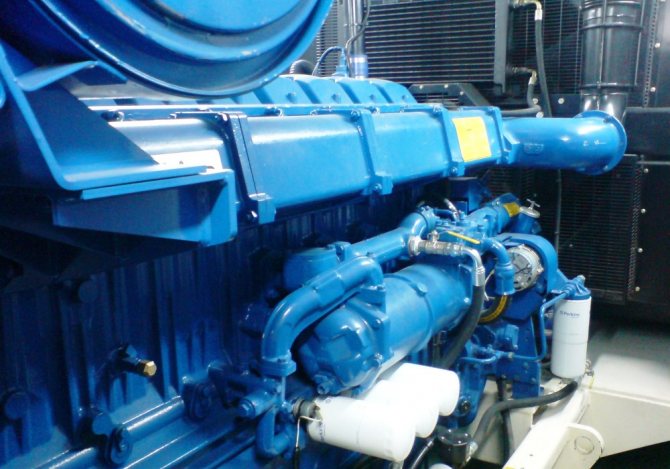

Вентиляция помещения

Тепловой двигатель производит некоторое количество тепла, которое должно быть выведено за пределы помещения, что необходимо для обеспечения правильной работы установки.

Высвобождение тепловой энергии происходит в следующих случаях: — при охлаждении цилиндров; — при тепловом излучении блока двигателя и выхлопной трубы; — при охлаждении генератора переменного тока. Исходя из этого, возникает необходимость в оборудовании помещения входным и выходным вентиляционными окнами, приспособленными к условиям эксплуатации генератора и системы охлаждения. Воздух в помещении, где установлен генератор, должен перемещаться в направлении от генератора переменного тока к двигателю и радиатору.

При недостаточной вентиляции температура в помещении будет расти, что повлечет за собой потерю мощности двигателя вплоть до полной остановки генераторного агрегата (в некоторых случаях необходимо предусмотреть дополнительную вентиляцию). Площадь проема для удаления воздуха соответствует площади решетки радиатора ДГУ (……м2). Площадь проема для притока в 2 раза больше площади решетки радиатора. Входное и выходное вентиляционные окна не должны располагаться в непосредственной близости друг от друга. Но если нет возможности сделать проем для входного вентиляционного окна со стороны генератора. Отвод горячего воздуха от генератора за пределы помещения следует оградить коробом. ДГУ в кожухе, глушитель и топливные баки, встроенные под кожухом двигателя.Решетка радиатора охлаждения и выхлопной тракт сверху.

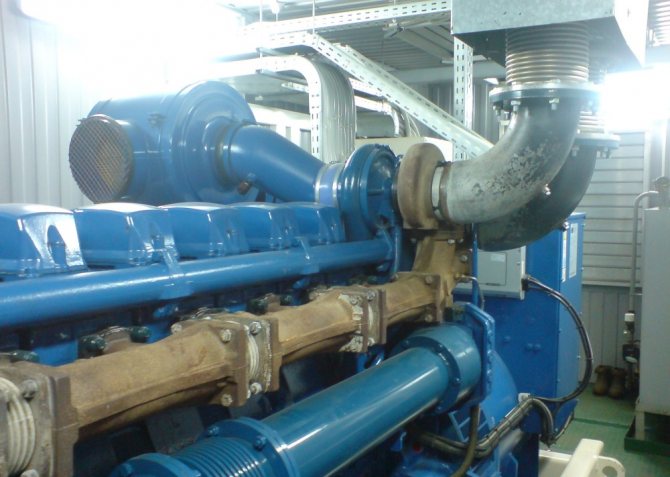

Отвод горячего воздуха от генератора за пределы помещения производится по специальной металлической трубе (поставляемой на заказ), которая крепится под крышкой двигателя и выходит к окну в стене соответствующего размера.

От проникновения посторонних предметов и веществ воздухоотвод защищают металлической решеткой и от воды, металлическим козырьком.

Щели между стеной и радиатором заделываются строительной пеной.

Труба отвода сгоревших газов проходит через вывод горячего воздуха и металлическую решетку.

Если необходимо удлинить ранее установленный трубопровод, то его надо подвесить соответствующим образом и установить между ним и глушителем (или двигателем) компенсатор линейного удлинения.

Ни при каких обстоятельствах нельзя допустить, чтобы трубы проходили поверх двигателя или глушителя.

Трубопровод для удаления выхлопных газов должен иметь неподвижное крепление при проходе через стены или перегородки.

Модели генераторов

Среди лучших производителей генераторов встречаются китайские компании, несмотря на то, что к товару из этой страны все еще сохраняется скептический настрой. Для использования на даче и в частном доме агрегаты из Китая зарекомендовали себя как одни из самых популярных. Рассмотрим часть из них.

Инструкция по эксплуатации дизель- генераторной установки

Honda EG 5500CXS – бензиновое устройство на одну фазу, мощность которого составляет 5,5 кВт. Имеет функцию AVR, т.е. стабилизирует напряжение. Стоимость его примерно 124 тысячи рублей.

Инструкция по эксплуатации дизель- генераторной установки

Следующая модель WERK WPG6500. Также является китайским продуктом, имеющим одну фазу. Предел мощности составляет 6,5 кВт. Способен выдавать прямо преобразованный переменный ток. Защитной автоматикой не оснащен. Стоимость составляет около 74 тысяч рублей.

Инструкция по эксплуатации дизель- генераторной установки

В случае недолгих включений и небольшой нагрузки предпочтение надо отдавать именно бензиновому генератору. Когда в планах установка мощных устройств и оборудования, которым может потребоваться крайне мощный генератор, то лучше остановить свой выбор на дизельном варианте.

Инструкция по эксплуатации дизель- генераторной установки

Ссылка на основную публикацию
