Как и для чего составляется протокол измерения сопротивления изоляции

Проектирование, создание и дальнейшая эксплуатация электрических систем невозможна без проведения технических испытаний. При соблюдении частоты таких проверок создаются условия обеспечения работоспособности установок, предупреждения критических неисправностей, безопасной работы для персонала. Важность и необходимость проведения профессиональных измерений связана с финансовыми рисками предприятий, которые могут выразиться в перебоях электроснабжения, полной остановке деятельности удаленных объектов.

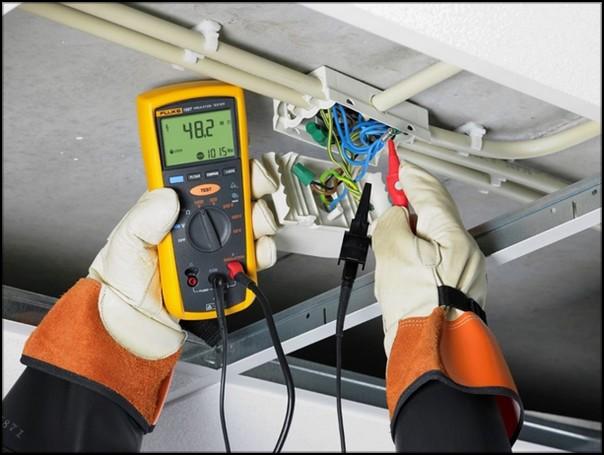

Проведение замеров

Сопротивление изоляции как универсальный критерий

Протокол измерения сопротивления изоляции является одним из документов, подтверждающих проведение на электроустановках специальных мероприятий. С этим свидетельством собственник получает в пользование оборудование с завода в состоянии нового или после проведения ремонтных работ. Целью исследования является проверка готовности электроцепи к штатным нагрузкам, правильность ее сборки.

Технические параметры электроустановок определяют их применимость, а также используются в качестве пороговых контрольных значений. Уровень сопротивления изоляции измеряется в ходе специальных работ. Их проведение является обязательным, в том числе в период обслуживания электрических систем. Периодичность инструментальных измерений задается заводом-изготовителем, вносится в паспорт оборудования. Ход работ отражается в специальном журнале.

Под изоляцией понимается специальное покрытие кабелей. Назначений такого покрытия несколько:

  • Защита от внешних воздействий токопроводящей металлической основы (коррозии, ультрафиолетовых лучей, механических усилий), — всех факторов, которые так или иначе могут оказать влияние на физические, химические свойства ведущего материала.
  • Собственно изоляция сформированной линии передач во избежание утечки тока, коротких замыканий и других негативных явлений.
  • Цвет изоляции и маркировка обозначают применение силовых линий.
  • Изоляционное покрытие позволяет осуществлять разводку схемы в условиях компактности, например, в пределах одного канала.

Конструкция кабеля

Измерение сопротивления изоляции дает понимание о ее целостности, актуальных физических свойствах, способности обеспечивать работу линии и в целом всей электроустановки в штатном режиме. При обнаружении серьезных неисправностей ставится вопрос о приостановке работы оборудования до проведения обслуживания, повторного выполнения измерительных мероприятий.

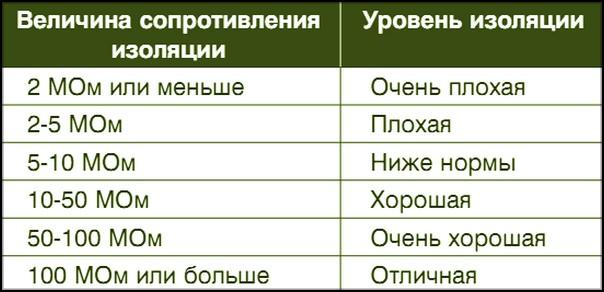

Показатели сопротивления изоляции

Какие объекты подвергаются проверке

Согласно действующему законодательству, не допускается эксплуатация установок, не отвечающих требованиям безопасности, а также имеющих существенные отклонения технических параметров от контрольных значений. Собственник несет ответственность за нарушение периодичности проведения испытаний, включая сервис и работы в рамках нормативных регламентов. При несоблюдении указанного требования на организации могут быть наложены следующие штрафы:

  • В размере до 200000 рублей юридическому лицу, до 30000 рублей предпринимателям, до 15000 рублей должностным лицам. Установлены статьей 20.4 КоАП РФ как ответственность за невыполнение правил пожарной безопасности. Надзорные органы — МЧС.
  • Отсутствие протокольных мероприятий, таких как измерение сопротивления изоляции, петли «фаза-ноль» и других, грозит предприятию привлечением к ответственности согласно статье 9.11 КоАП РФ с наложением штрафа до 20000 рублей.

Повторное невыполнение положений административного регламента может стать причиной приостановки деятельности предприятий на срок от 30 до 90 суток. В этот период компания не сможет вести сотрудничество с контрагентами, получать прибыль.

Визуальный осмотр

Начальным этапом выполнения работ по проверке изоляции является проведение внешнего осмотра. Визуально можно выявить физические нарушения целостности изоляции, контактных групп, несоответствие подключения установок технологической схеме. Группа привлекаемых для проведения работ инженеров проверяет, имеются ли на участке размещения высоковольтного оборудования следы возгорания, механического воздействия, перекосов каркасных стеллажей. Данные осмотра вписываются в журнал проверки, служат основанием для составления плана очередности проверок кабелей.

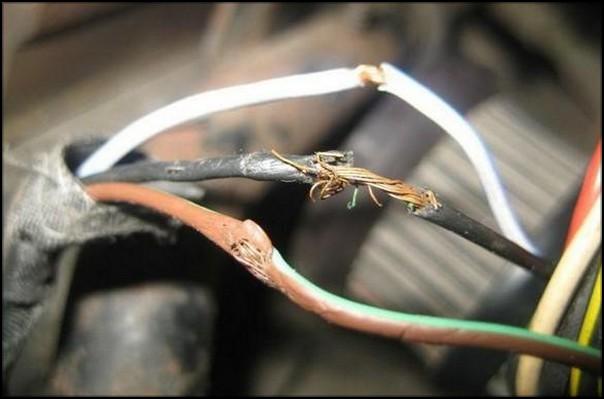

При визуальном осмотре можно выявить нарушение целостности изоляции

Регламент испытательных работ

Проведением профессиональных замеров занимаются аккредитованные организации, имеющие в своем составе профильный инструментарий, лаборатории. По результатам проведения работ составляется протокол сопротивления изоляции, форма и содержание которого определены нормативными документами.

При рассмотрении такого критерия в измерительных работах как периодичность, следует отметить, что на территории Российской Федерации (РФ) разрабатываются отдельные отраслевые стандарты. Согласно общим правилам технической эксплуатации электрических установок (ПТЭЭП), сети и их отдельные элементы должны подвергаться проверочным мероприятиям в сроки:

  • Проводки (кабельные системы, каналы), применяемые для организации освещения, а также в зонах повышенной производственной опасности, наружных установках — не реже одного раза в год. Для иного оборудования, не включенного в указанный перечень — не реже 1 раза в 3 года.
  • Замер сопротивления изоляции осуществляется ежегодно в отношении такой техники как электрические плиты стационарного типа.
  • Не реже раза в год следует привлекать специалистов для обслуживания лифтов.

Периодичность проведения замеров

В отношении другого оборудования обращаются к отраслевым приказам, в том числе нормативным документам, которые утверждаются ответственными руководителями потребителя установок.

Непосредственно измерительные работы проводятся согласно действующему стандарту МЭК 364-6-1. В назначенный для измерительных работ день на место прибывают представителя лаборатории, проводят отключение исследуемых установок, техники и оборудования. Перед началом исследования проверяется наличие сопроводительной документации на имущество, соответствующих допусков к эксплуатации. Сами сотрудники лаборатории также получают разрешение на проведение работ после проверки установленных документов.

Согласно межгосударственному стандарту МЭК 364-6-1 осуществляется измерение сопротивления на установках до 1000 В. Вначале устанавливают параметры между фазными линиями, затем поочередно между каждыми парами. Следующий этап — осуществление замера сопротивления изоляции на каждом кабеле относительно земли.

Основным измерительным инструментом для проведения испытаний является омметр (мегаомметр). Соединение с испытуемой установкой осуществляется при помощи одножильных проводов, длина которых обеспечивает безопасное проведение работ, в том числе для инженеров электролаборатории (2-3 метра). В ходе измерений каждый из проводов маркируется, создаются условия для разделения линий друг от друга, земли, установки, других оболочек.

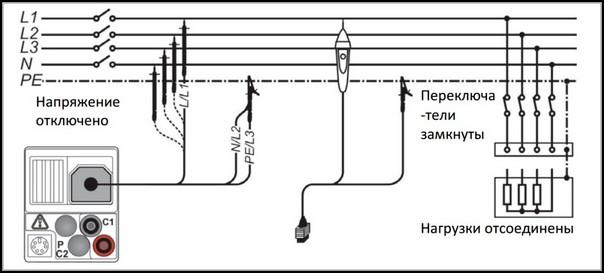

Схема измерения изоляции кабелей

Что оформляется по результатам проведенных работ

Согласно регламенту, в технический отчет лаборатории включается протокол проверки №1 изоляции линий кабелей или проводки. Инструментальное оснащение — мегаомметры. Перед началом измерений осуществляется отключение потребителей от сети питания, иных силовых установок, включая резервные. При обнаружении дефектов рабочая группа вносит результаты в ведомость, приостанавливает работу установок, выносит предупреждение руководителю потребителя. Согласно регламенту, наименьшее сопротивление, при котором пролонгируется допуск оборудования к эксплуатации, составляет 0.5 МОм.

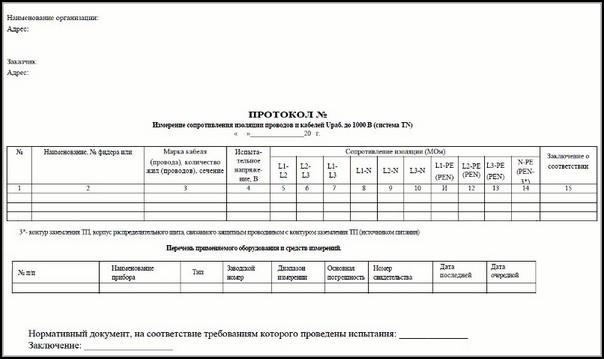

Образец протокола измерения сопротивления изоляции

Также в состав испытательной документации включаются еще 5 протоколов по таким направлениям, как сопротивление петли «фаза-ноль», наличие цепи между заземленными элементами и т. п.

Содержание протокола сопротивления изоляции проводов

Документирование проведенных испытаний является неотъемлемой частью исследований. Копия осмотра остается на месте эксплуатации установок, служит основанием для составления плана следующих проверок. Протокол измерений сопротивления изоляции проводов предъявляется на ознакомление надзорным органам.

Согласно требованиям действующего законодательства, допуск к проведению инструментальных измерений осуществляется только для лицензированных организаций. В штате компаний должно быть минимальное количество профессиональных сотрудников, аккредитованные лаборатории. При помощи последних проводятся специальные исследования, в том числе поверка приборов (омметров), которые используются для работы по месту нахождения заказчика.

Составление протокола осуществляется по утвержденной форме. С образцом можно ознакомиться до начала исследований. В нем должны быть отражены следующие сведения:

  • Дата исследований. Как правило, мероприятия проводятся в течение одного дня. Если планируется охват нескольких подразделений, работа планируется по датам.
  • Местонахождение объекта, на котором выполняется задание заказчика. Указываются населенный пункт и регион проведения исследований.
  • Наименование собственника потребителя, здания, сооружения.
  • Полный юридический адрес объекта.
  • Реквизиты договора, заключенного между заказчиком и подрядчиком.
  • Параметры замеров, полученные в ходе проверки.

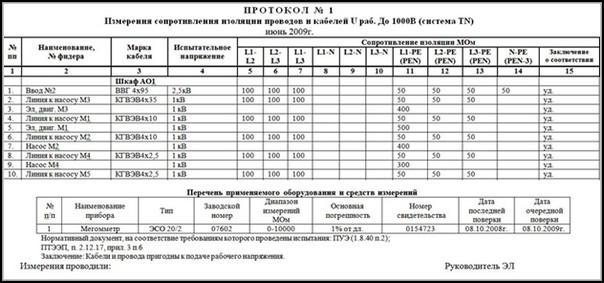

Пример заполнения протокола

В протоколе испытаний оформляется таблица, в которой приводятся следующие сведения:

  • Наименование прибора, который использовался для замеров.
  • Сечение проводника (кабеля).
  • Уровень R на каждой жиле в отдельности, а также результаты отдельных измерений между линией и землей.
  • Выводы о пригодности электроустановки к эксплуатации.

Таблица является наглядным отчетом о проведенных испытаниях. Соблюдение формы обеспечивает доступность чтения сведений специалистами. Необходимо помнить, что для испытания электрических систем используются приборы, разрешенные к измерению государством. Сведения о таких устройствах вносятся в единый реестр с указанием модели (маркировки), типа шкалы, категории точности и последней проведенной поверки. Также в содержании протокола указываются исполнители, ответственные за проведение испытаний.

Таблица с данными прибора используемого для замеров

Методика проведения испытаний

Измерение сопротивления изоляции проводов проводится несколькими способами. Выбор методики осуществляется специализированной бригадой на месте в зависимости от условий эксплуатации техники, типа схемы разводки кабелей и других критериев. Правильный подход к измерениям позволяет наиболее точно определить актуальные параметры, выработать верное решение о пригодности электроустановок к дальнейшей безопасной эксплуатации.

На практике проверка используется для:

  • электропроводки;
  • силовых кабелей;
  • низковольтных линий;
  • проводов контрольных.

Электропроводка

Согласно общему правилу, после проведения визуального осмотра специалисты технической лаборатории приступают к отключению исследуемого потребителя от источника питания. Для обследования электрической проводки подходят мобильные приборы, которые позволяют провести работы в течение непродолжительного времени. Пример такого устройства — мегаомметр производителя Fluke-1507 (диапазон измерений от 0,01 МОм до 10 ГОм), работает автономно.

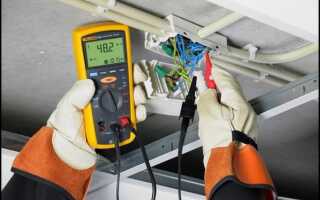

Мегаомметр Fluke-1507

Порядок работы, следующий:

  1. Щупы прибора соединяются на фазу и ноль через контактные группы или зачищенные выходы проводки.
  2. Замеряется сопротивление между фазой и защитным заземлением.
  3. Процедура повторяется с каждой из линий проводки. Если показания прибора менее допустимых 0.5 Мом, значит, в линии есть участок с нарушенной изоляцией. Дальнейшая работа строится таким образом, чтобы разбить цепь на отрезки, в каждом из которых будут проводиться измерения. Работа ведется до тех пор, пока не будет выявлен участок с неудовлетворительным качеством изоляции.
  4. Результаты заносятся в акт проверки.

Силовые кабели

За визуальным осмотром электрооборудования следует отключение сети питания и подготовка измерительной схемы:

  1. Снимается остаточный заряд с токоведущих жил.
  2. Зачищается кабель.
  3. Изучаются паспортные данные провода;
  4. Определяется прибор для работы, прошедший поверку. Выставляются пределы для получения высокой точности измерений.

Схема подготовки кабеля к проверке

Если рабочей группой фиксируются заниженные показателя сопротивления, планируются дополнительные измерения, в том числе между фазными проводниками. Также с увеличением числа исследований растет точность показателей, которые вносятся в таблицу протокола. Для кабелей с 3 жилами измерений должно быть от 3 до 6, соответственно для 5-жильного проводника — 10.

Силовые низковольтные кабели

При работе с данным типом проводников обязательна предварительная подготовка:

  1. Проводится визуальный осмотр.
  2. Токоведущие жилы при помощи центрального заземления освобождаются от остаточного заряда.
  3. Изучаются паспортные данные изделия на предмет получения информации о нормированных показателях сопротивления изоляции.
  4. Подбирается прибор для проведения наиболее точных замеров.

Далее следует составление схемы измерений. Вначале получают результаты по сопротивлению между фазными проводниками. Далее переходят к оценке состояния оболочки активных проводников по отношению к нулевому проводу. Затем каждая из фаз, использующихся для питания электрооборудования на 380 В, проверяется в связке с центральной шиной заземления. После проведения каждого замера необходимо снимать остаточное напряжение.

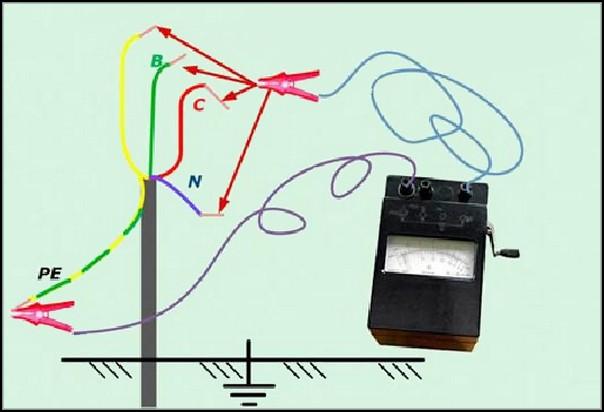

Схема измерения сопротивления изоляции низковольтного кабеля

Работа с контрольными кабелями

При проведении исследований особое внимание отводится качеству подготовки:

  1. Проверяется температура в помещении (должна быть в диапазоне от -30 до +50 градусов), допустимый уровень влажности 90%.
  2. Согласно паспортной документации, уточняются протяженность кабеля, рабочее напряжение.
  3. Изучаются технические параметры мегаомметра, влияние климатических факторов на отклонение при производстве измерений.
  4. При отсутствии сопроводительной документации, согласно ПУЭ, используют испытательное напряжение в диапазоне от 0.5 до 1 кВ.

При помощи специальных держателей на токоведущие жилы цепи подается испытательное напряжение. Во время проведения работ обеспечивается отсутствие посторонних лиц, ограничивается доступ к токопроводящим шинам мегаомметра. После каждого замера снимается остаточный заряд. Сделать это можно при наличии специальной функции приборов или переносного заземления.

Порядок работы при измерении сопротивления изоляции по контрольным кабелям аналогичен другим методикам. Отличием от стандартных способов является отсутствие необходимости отключения цепи питания от потребителей.

Проведение испытаний осуществляется при помощи аналогового или цифрового прибора с диапазоном измерений от 0.5 до 2.5 кВ, например ИКС-5.

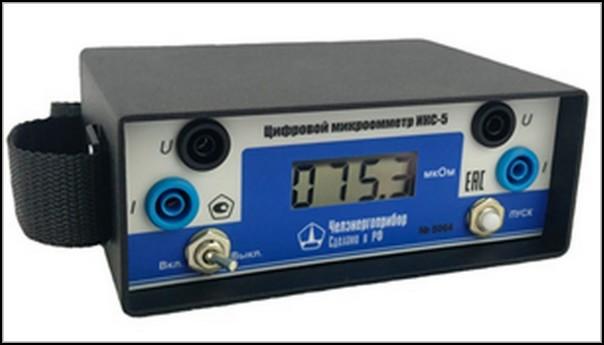

Цифровой мегаомметр ИКС-5

Порядок работы будет следующий:

  1. Концы проверяемого кабеля зачищаются, разгибаются таким образом, чтобы расстояние между ними было не менее 5 см.
  2. Каждая из жил поочередно подключается к положительной клемме омметра, при этом свободные заземляются, подключаются к отрицательной клемме прибора.
  3. На рабочий замеряемый кабель подается испытательное напряжение.
  4. Нагрузка удерживается не менее минуты. Полученный результат отражается в таблице протокола.
  5. Испытания повторяются с каждой жилой.

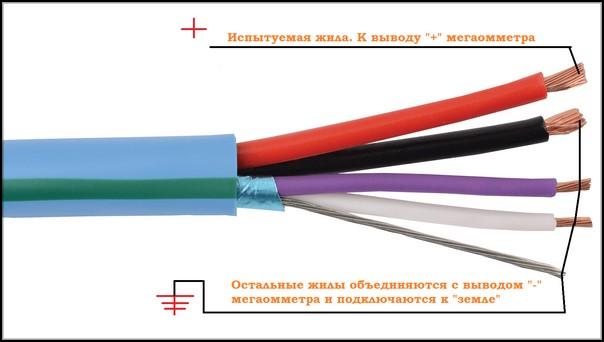

Подготовка кабеля к проверке

Протокол измерения сопротивления изоляции является обязательным по исполнению нормативным документом в каждой организации, эксплуатирующей силовые установки. Его наличие на производстве подтверждает соблюдение технических регламентов, а также проведение работ в безопасном режиме.
