Как лучше всего соединить медный и алюминиевый провод: все способы надежного соединения проводов из алюминия и меди

Содержание

Проводка из алюминия продолжает использоваться во многих домах старой постройки. Она имеет множество недостатков, неспособна выдерживать высокие нагрузки, связанные с работой большого количества современных электроприборов. Выполняя ремонт в помещениях, большинство собственников стремятся произвести 100% замену на медный кабель. Но порой полностью убрать устаревшую проводку не получается, и приходится думать о том, как безопасно и грамотно соединить алюминиевый провод с медным.

Правильные способы безопасного соединения в электропроводке

Поскольку химические свойства меди и алюминия значительно отличаются, для их совмещения стандартные приемы не подходят. Есть мнение, что вообще не стоит производить соединение проводов этих типов. Да, стандартная скрутка тут категорически недопустима, но отлично подойдут другие методы, не допускающие контакта проводников, но позволяющие полноценно произвести объединение медной и алюминиевой проводки.

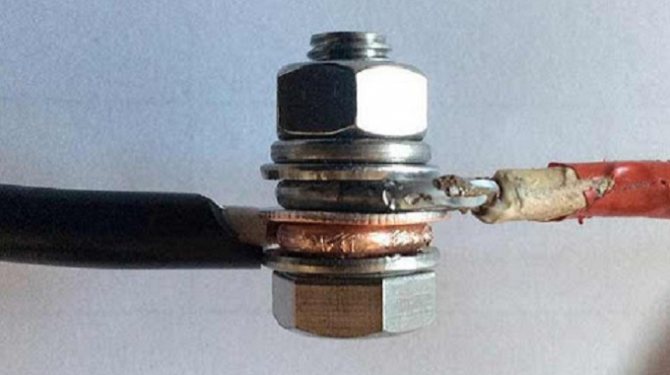

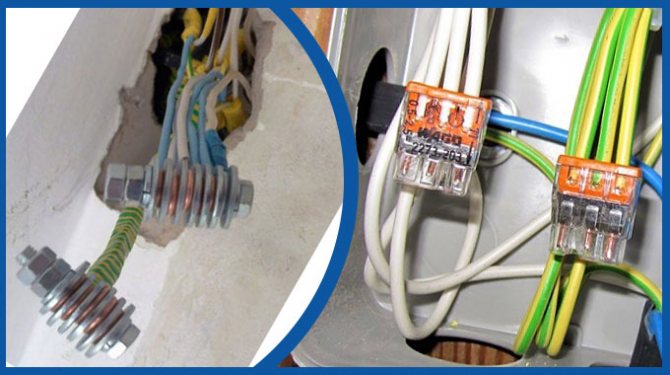

Болтовое соединение через болт и стальные шайбы

Способ с высокой степенью надежности – болтовое соединение, сделать которое по силам даже непрофессионалу. При этом полностью исключается непосредственный контакт, нежелательный для меди с алюминием, можно совмещать жилы разного сечения.

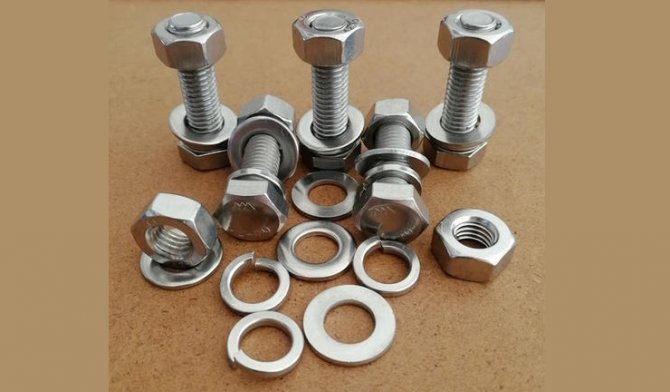

Чтобы произвести соединение алюминиевых и медных проводов между собой этим способом, понадобятся:

  1. Болт;
  2. Гайка;
  3. Шайбы из стали;
  4. Гаечный ключ.

Стоит понимать, что выполненный таким образом узел получится довольно громоздким, что делает метод удобным далеко не всегда. Он вряд ли допустим в квартирной распределительной коробке, имеющей небольшие размеры, но отлично подойдет для общего электрощитка, где места достаточно.

Как выполняется соединение алюминиевых проводов с медными болтовым способом:

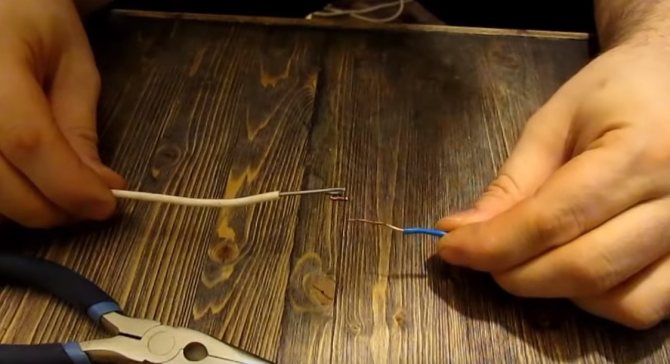

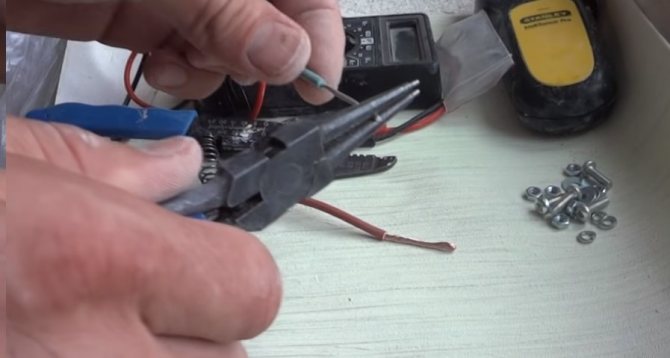

1. Снять слой изоляции с соединяемых кабелей;

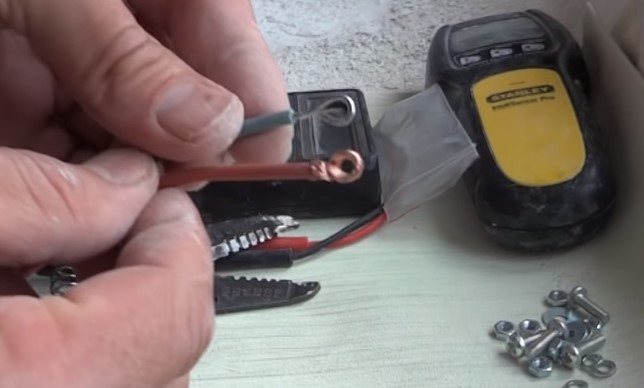

2. Зачищенные концы сформировать по форме кольца;

3. На болт установить шайбу, колечко первой проводки, шайбу, колечко второй, шайбу, гайку, затягиваемую до упора;

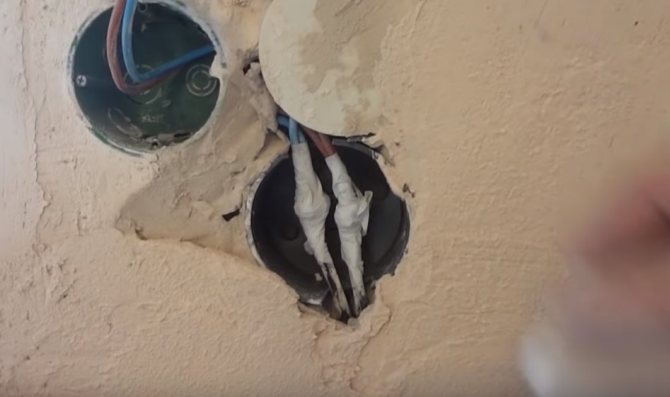

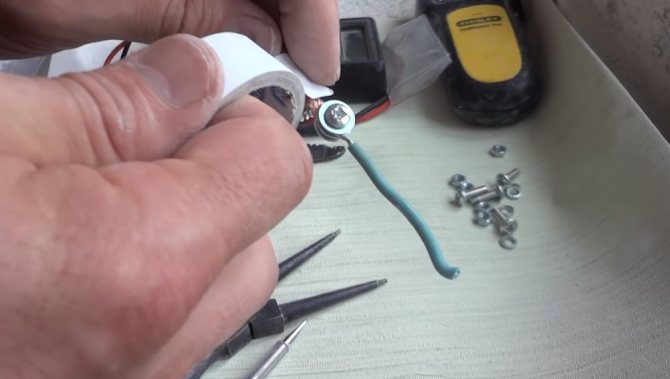

4. Произвести изоляцию лентой.


Важно! Шайба обязательно должна разделять алюминиевые и медные провода. При монтаже проводников одного материала шайба не нужна.

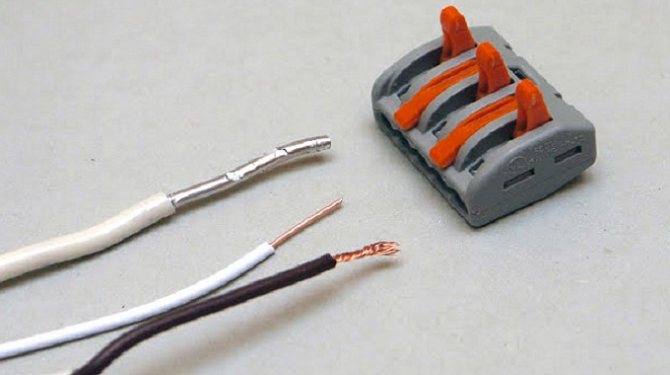

Клеммники переходники и клеммные колодки

Еще один вариант решения, как правильно соединить медный и алюминиевый провод – применение клемм и клеммных колодок. Они состоят из прозрачного пластикового корпуса с ячейками и зажимными винтами, внутри которых размещена латунная гильза. Одной колодкой можно соединить различное количество пар проводников, выбрав необходимое число ячеек.

Как использовать клеммники для соединения проводов:

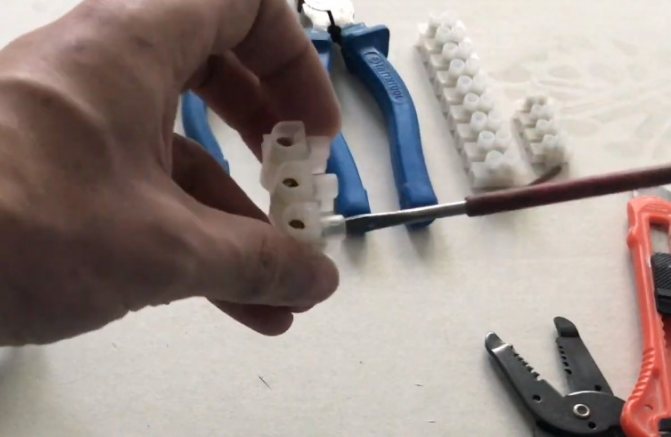

1. Открутить винт зажима;

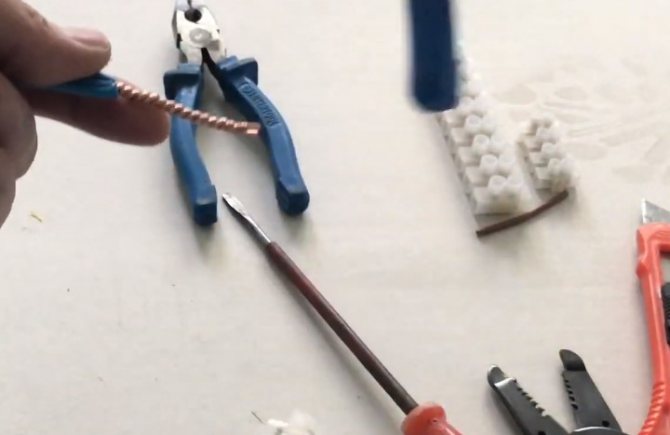

2. Удалить изоляционный слой с проводника;

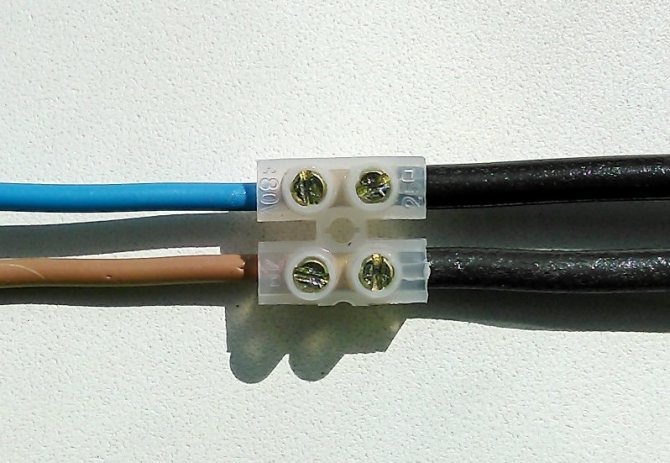

3. Вставить кабель в клемму, закрутить зажимный винт.

Аналогичным образом производится креплением кабеля каждой стороны.

Важно! При фиксации зажимным винтом важно не переусердствовать, поскольку чрезмерные усилия способны повредить жилу.

Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)

Клеммы немецкого бренда WAGO хорошо известны электрикам, пользуются высоким уровнем доверия. Для кабелей из одного материала компания выпускает модели клемм с плоскопружинным зажимом и оборудованные зажимными рычажками. Чтобы выполнить соединение алюминия и меди предлагает разновидность клемм WAGO серии 2273 с контактной пастой внутри.

Поскольку характеристики меди и алюминия различны, их прямой контакт недопустим. Чтобы его исключить и необходима контактная паста внутри клемм.

Важно! Перед тем как соединить медный и алюминиевый проводники при помощи клемм WAGO, из гнезда для меди пасту необходимо тщательно вычистить.

Бывает так, что клеммники продаются без пасты.

В таком случае, такую токопроводящую пасту WAGO для алюминия всегда можно докупить отдельно, она называется

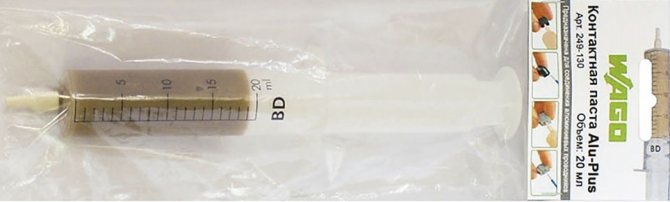

WAGO “ALU-PLUS” арт.249-130


Контактная паста Alu-Plus производства WAGO

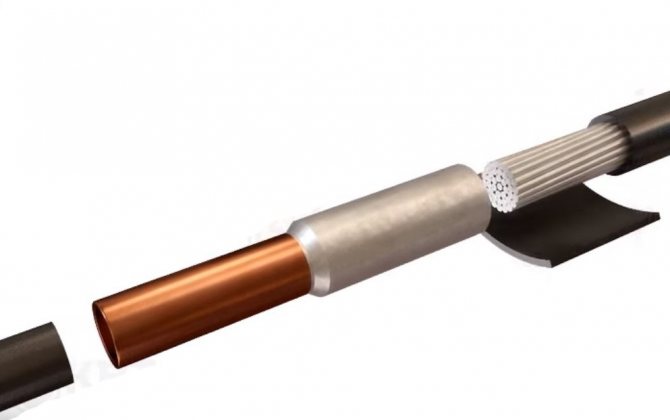

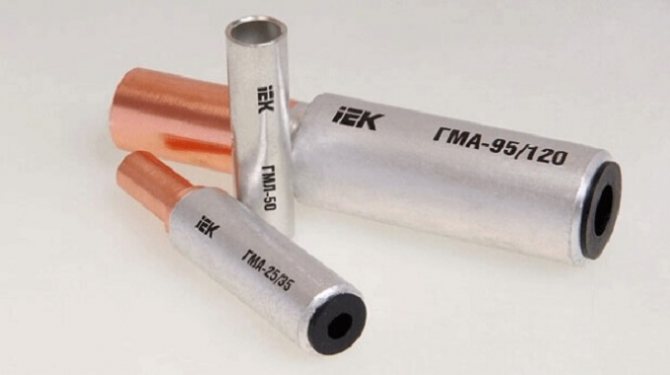

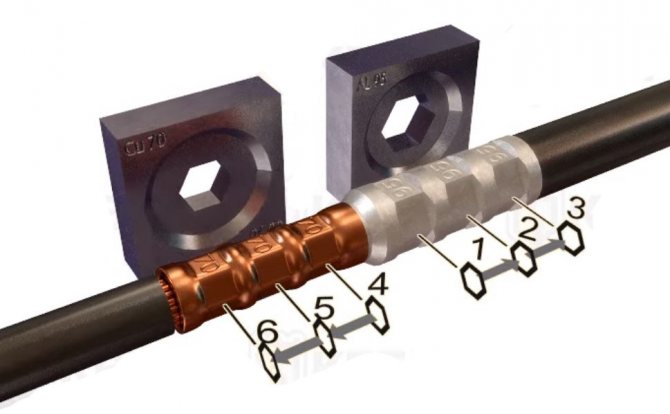

Метод опрессовки гильзами с помощью пресс-клещей: гильзование

Соединение проводов методом опрессовки гильзами – процесс затратный, но позволяющий получить долговечный результат, а также надежный контакт. Понадобятся специальные гильзы, похожие на полые трубки, выполняющие роль соединителя. Также необходимы пресс-клещи, которые бывают ручными или механическими.

Соединение медного и алюминиевого провода путем опрессовки выполняется с применением комбинированных гильз. Они имеют маркировку ГМА, называются алюмомедными, рассчитаны на рабочее напряжение до 10 кВ. Потребителям предлагаются варианты доступные под разные размеры сечения жилы – 16/10, 25/16, 35/25, 50/35, 70/50, 95/70, 120/95, 150/120, 185/150, 240/185.

Для выполнения работ:

1. На концах кабеля удаляется изоляционный слой;

2. Выполняется размещение проводников на тех частях гильз, что выполнены из того же металла;

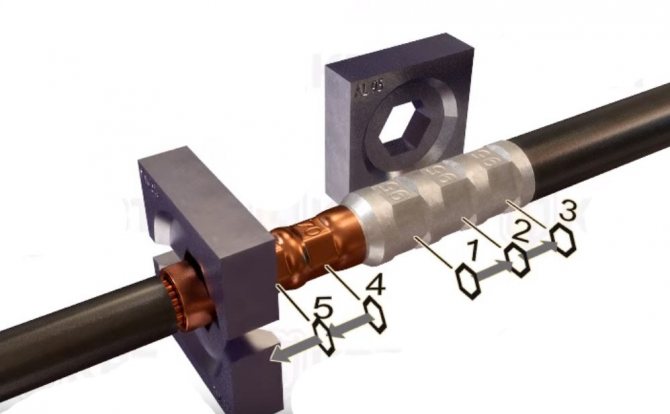

3. Производится опрессовка гильзы пресс-клещами в нескольких местах, затем изоляция при помощи ленты.

Важно! Для проведения опрессовки используются только специальные пресс-клещи. Применение для этих целей молотка или плоскогубцев способно привести к повреждение гильзы.

Заклепочное

К числу неразъемных способов соединения электрических проводов относится использование заклепок.

Понадобится:

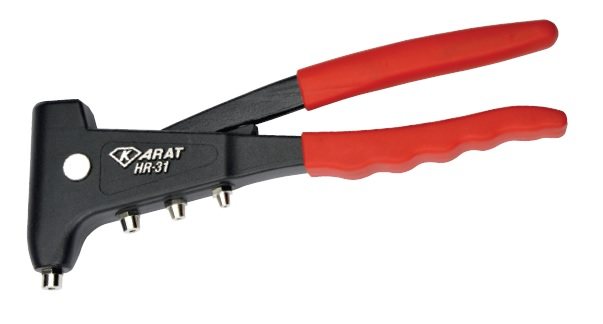

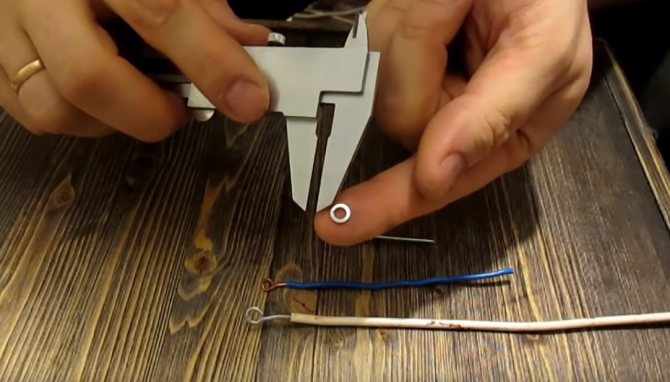

Заклепочник; Заклепка; Стальная шайба. Как соединить проводники заклепочным методом:

1. Снять слой изоляции с концов кабелей;

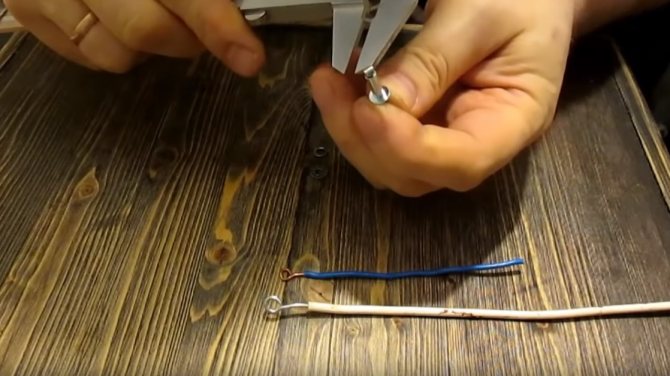

2. Сформируются кольца из проводников по тому же принципу, что и при болтовом методе;

3. На заклепку одевается кольцо проводника, шайба, кольцо второго проводника;

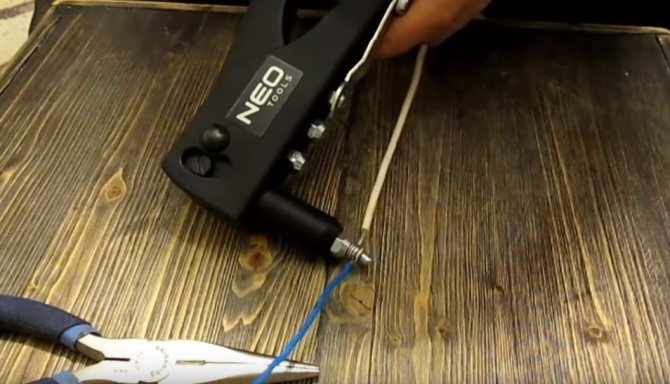

4. Заклепка помещается в заклепочник, сжимается;

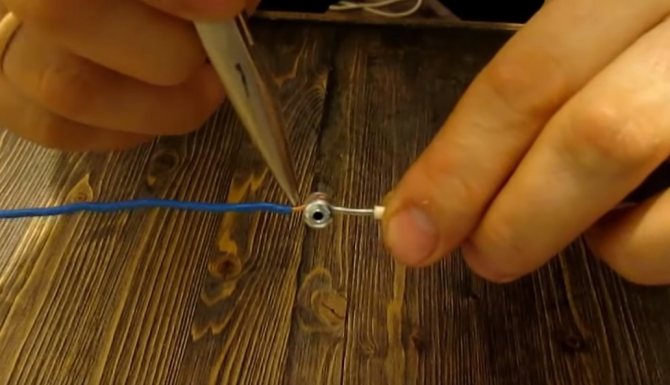

5. Место контакта алюминия с медью изолируется.

Неразъемный способ очень надежен, но имеет недостаток – узел невозможно разобрать без его повреждения.

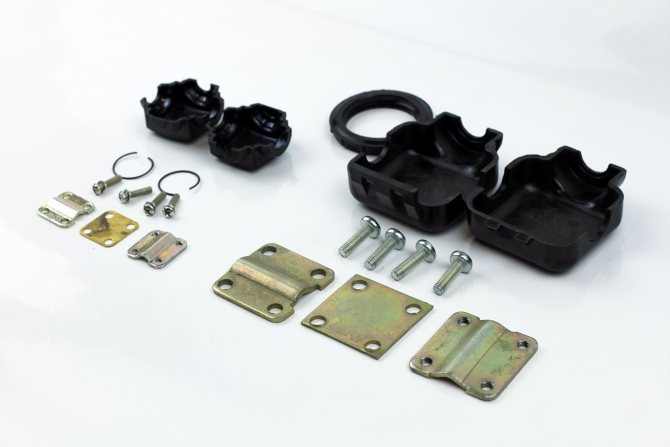

Сжимами типа орех

Соединить медный и алюминиевый провода можно используя сжим ответвленный, который многие называют «орех» или «орешек». Он состоит из поликарбонатного корпуса с сердцевиной из металла. Внутри нее две плашки с пазами под определенное сечение, между которыми располагается пластины. Конструкции скрепляется болтами.

Чтобы соединить медный провод с алюминиевым сжимом ответвленным нужно:

  1. Разобрать корпус сжима;
  2. Снять изоляцию на соединяемых кабелях;
  3. Ослабить или полностью снять болты фиксации, поместить проводники в пазы;
  4. Затянуть крепления;
  5. Закрыть корпус сжима.

Монтаж выполняется быстро, понятен даже новичку. Главный недостаток метода – отсутствие герметичности. Внутрь корпуса могут попадать вода и грязь. Избежать этого можно, поможет обычная изолента.

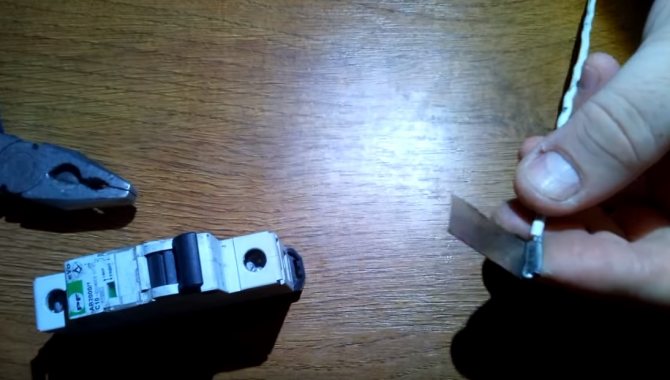

Соединение проводов в автомат

Немало споров ведется о том, можно ли соединять алюминиевые провода с медными в автомате. Просто вставить два проводника и закрепить их в автомате – это ошибка, которая приведет к окислению, а затем отгоранию кабеля.

Вариант решения – залудить медный проводник. Процедура это несложная, но выполнить ее можно не всегда. Надежность способа средняя.

Второе решение – заизолировать алюминий при помощи фрагмента жести от консервной крышки. Для этого вырезается небольшая полоска жести, которой нужно как бы обернуть конец проводника. Для надежного контакта производится обжимание пассатижами, излишки обрезаются, а место крепления жести еще раз тщательно обжимается, но без больших усилий.

После можно без опасений закреплять кабели в автомате, не боясь их контакта.

Монтаж шинопровода MDY

Как соединить медную и алюминиевую шину?

СОДЕРЖАНИЕ 1. Инструкция по монтажу соединений

  1. Общие инструкции по выполнению соединений
  2. Удлинения
  3. Соединение рамы шинопровода
  4. Соединения токовых шин
  5. Монтаж соединительных кожухов
  6. Удлинение шинопровода гибкими удлинителями
  7. Присоединение шинопровода к щиту
  8. Присоединение шинопровода к щиту сверху
  9. Присоединение шинопровода к щиту снизу
  • Присоединение шинопровода к трансформатору
  • Опоры и подвеска шинопровода
  • Предельно допустимые токи и габариты шинопровода
  • Подъем шинопровода
    1. Подъем шинопровода в горизонтальном положении
    2. Подъем шинопровода в вертикальном положении

    1. Инструкция по монтажу соединений

    1.1 Общие инструкции по выполнению соединений

    При присоединении шинопровода к алюминиевым или медным шинам (вводным шинам щита, полюсам трансформатора и при удлинении шинопроводов) соблюдаются следующие инструкции. Присоединение алюминиевой шины к алюминиевой шине выполняется следующим образом:

    Черт. 1; Присоединение алюминиевой шины к алюминиевой шине

    1. Ал. шина
    2. Болт
    3. Уравнительная шайба
    4. Тарельчатая шайба
    5. Гайка

    В сухих и влажных помещениях алюминиевую шину можно соединить прямо с другой алюминиевой шиной с применением смазки. Соединяемые поверхности шлифуют и чистят стальной щеткой. Алюминиевые поверхности чистят применяя смазку например стальной щеткой с короткими щетинами. Присоединение медной шины к медной шине выполняется следующим образом:

    Черт. 2; Присоединение медной шины к медной шине

    1. Медная шина
    2. Болт
    3. Уравнительная шайба
    4. Тарельчатая шайба
    5. Гайка

    Соединение медных поверхностей можно выполнять без шлифовки или чистки щеткой.

    Присоединение медной шины к алюминиевой шине выполняется следующим образом:

    Черт. 3; Присоединение медной шины к алюминиевой шине

    1. Медная шина
    2. Алюминиевая шина
    3. Болт
    4. Уравнительная шайба
    5. Тарельчатая шайба
    6. Гайка

    В сухих помещениях алюминиевую шину можно присоединять к медной шине прямо с применением смазки. Соединяемые алюминиевые поверхности шлифуют и чистят стальной щеткой. Кроме этого алюминиевые поверхности смазывают с помощью щетки. Во влажных помещениях между соединением устанавливают луженую медную прокладку.

    Прим! При применении луженых медных прокладок запрещается использовать царапающие инструменты.

    Почему нельзя соединять медный и алюминиевый электрический провод напрямую

    Алюминий и медь, подвергаясь воздействию внешней среды, образуют на поверхности оксидную пленку. Это не представляет опасности для меди, а в случае с алюминием способствует повышению сопротивления.

    Когда алюминий с медью непрерывно контактируют, запускается электролиз. В его результате ионы алюминия постепенно переходят на медь, отчего первый металл постепенно утрачивает массу, в его структуре появляются пустоты. Поскольку реакция эта происходит непрерывно, в какой-то момент алюминий полностью разрушается и электропроводке требуется ремонт. Самое опасное последствие – перегрев проводки, ее возгорание.

    Еще одна причина почему нельзя скручивать медные и алюминиевые провода – несоответствие показателей их электропроводимости. Алюминий мягче, показатели проводимости у него ниже, от чего при контакте он греется больше. В процессе работы и отдыха проводки постоянно будет происходить расширение/сжатие металлов. Постепенно это ослабит скрутку, что усилит нагрев. Это еще одна причина, почему нельзя соединять медь и кабель из алюминия без использования переходников.

    Итоги

    В заключении отметим, что довольно распространённым способом сопряжения отдельных элементов шины заземления является сварка.

    Она полностью удовлетворяет требованиям ГОСТ на обустройство надежных контактов. Одновременно с этим применение сварочного устройства для целей сборки обеспечивает прочность соединения с гарантией высокой проводимости.

    Отметим также, что качество болтовых сопряжений обеспечивается надёжной опрессовкой кабельных наконечников подводящих проводов. Подобным же образом (посредством болтового крепления) шина в наконечнике соединяется с корпусом шкафа.

    Неправильные способы соединения

    Перечислив правильные способы соединения медных и алюминиевых проводов, нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

    Скрутка

    Казалось бы, что может быть проще, чем просто скрутить два конца проводки и заизолировать их. Такой способ подходит только для проводников из идентичных металлов. Простая скрутка алюминиевого и медного провода крайне опасна. Она прослужит какое-то время, но быстро станет причиной замыкания или даже пожара.

    Скрутка с залуженным медным проводом

    Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.

    Применение защитного элемента


    Благодаря шине можно разделять проводники и соединять контакты

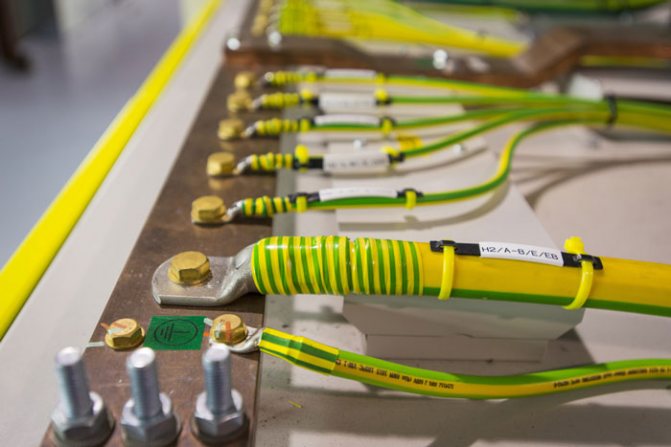

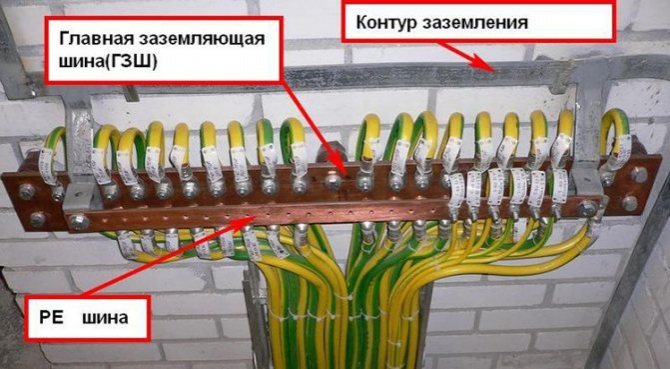

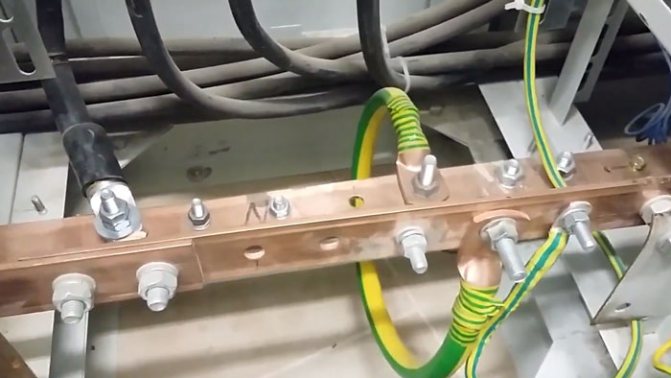

    Главная заземляющая шина является защитным оборудованием. Она используется как основной элемент защитного контура для отвода линий по жилым домам и производственным зданиям. Применяются подобные изделия при присоединении оборудования с напряжением до 1000 В.

    Устройство является соединительным элементом для нескольких разных потребителей питания. Она обеспечивает работу всей системы заземления в строении. Также она должна выравнивать потенциалы в электрической сети. Благодаря шине можно разделять проводники и соединять контакты.

    Кроме главной заземляющей шины в систему входит набор медных соединителей и конструкция из металлического профиля или арматуры, являющаяся контуром заземления. Этот контур нужно вбить в землю рядом со строением для обеспечения надежного контакта металла и грунта.

    Обычно заземляющая шина собирает в себе проводники, идущие от следующих конструкций:

    • основной заземляющий контур;
    • корпусы трубопроводов, металлического оборудования;
    • молниеотвод.

    Также к ней подсоединяется PEN проводник, который входит в состав кабельной подводки питающего напряжения.

    Важно продумать систему заземления еще на этапе проектирования дома.

    Самое простое и надежное соединение алюминиевого и медного провода

    Как соединить безопасно и грамотно алюминиевый проводник с медью и какой использовать переходник с одного металла на другой – по этому поводу у каждого специалиста по электромонтажу есть свое мнение, выработанное в результате анализа работы и личного опыта. Но большинство из них говорят о том, что самый простой, современный и безопасный метод соединить медную и алюминиевую проводку – это клеммники WAGO с пастой. Они безопасны для проводов, а монтаж с ними занимает минимум времени. При этом дешевле всего использовать для совмещения кабелей болт с гайкой и с шайбами.

    Какие способы использовать, чтобы выполнить переход с алюминия на медь, каждый решает для себя сам.

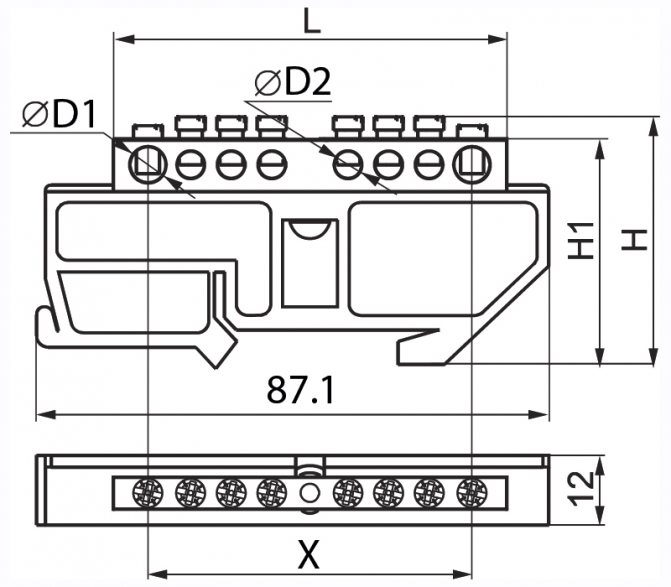

    Встроенные шины


    Встроенная шина
    Конструкция создается полностью с нуля мастером. Однако в продаже есть уже встроенное готовое устройство с заземляющими шинами. Примером является DIN рейка, к которой прилагается коммутатор на 220 В для питания устройства. Также в комплекте идут нулевые шины с изолятором. Максимально допустимое одновременное количество подключений – 22.

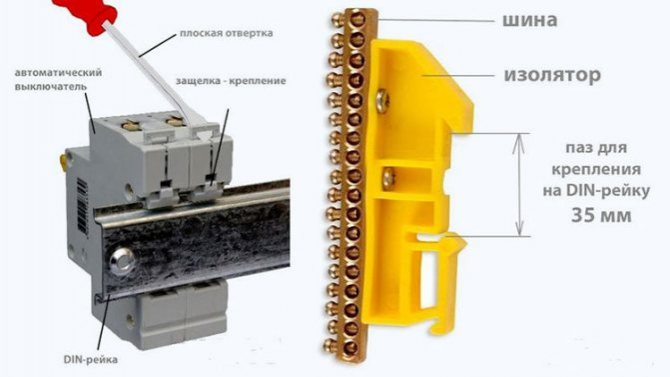

    В продаже можно найти три разновидности таких реек. Для автоматических выключателей применяется DIN U3, также эта модель выпускается с нулевой шиной заземления. Третий вид – DIN U4 с дополнительным функционалом. Все изделия имеют антикоррозийное покрытие и легко поддаются электромонтажу.

    Одна из самых популярных реек — TLK-ERH-CU 19-дюймовая. Выполнена из меди, стоит недорого и отличается высоким уровнем качества.

    Видео

    В интернете представлено множество видео, рассказывающих о том, как соединять без ущерба для безопасности медь и алюминий в единую сеть. Они полезны как новичкам, так и опытным мастерам, готовым перенимать чужой опыт и узнавать сторонние мнения.

    Рекомендуем к просмотру:

    • Где используются принципиальные электрические схемы…
    • Все о силе тока в физике
    • Как и чем заряжать li-ion (Li-po) аккумулятор?…
    • Как сделать антенну для телевизора своими руками
    • Как проверить мультиметром заряд аккумулятора
    • Как правильно установить ХДМ на потолок?

    8+

    Конструкция

    Система изготавливается из металла. В качестве конструкционных элементов могут выступать водопроводы, газопроводы и любые другие металлические трубы, а также канализационный колодец, стальные элементы здания. Нередко в целях заземления используются вентиляция и система кондиционирования воздуха.

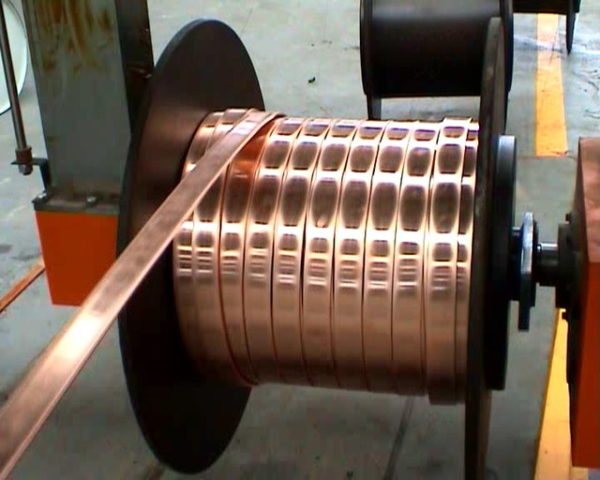

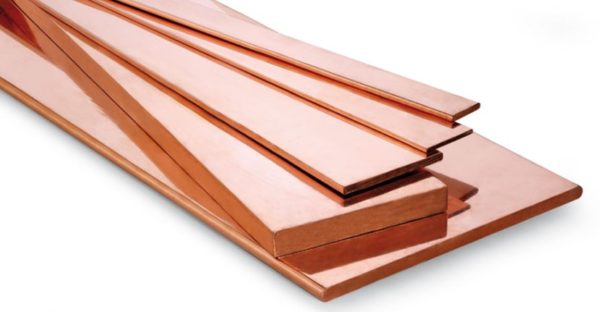

    Медь для шины заземления в бобине

    Согласно Правилам устройства электроустановок (сокращенно — ПУЭ), заземлительные устройства могут быть не только стальными, но и медными. Причем медь — лучший вариант, поскольку этот металл отличается прекрасной электропроводимостью, слабо окисляется под воздействием напряжения, не подвержен ржавлению. Необходимо заметить, что сталь для изготовления шин заземления используется гораздо чаще, но связано это с ее более низкой ценой. Не рекомендуется изготовление заземляющих реек из алюминия, так как этот металл быстро коррозирует и характеризуется недостаточным сопротивлением.

    Обратите внимание! Главная заземляющая шина характеризуется меньшей площадью сечения в сравнении с защитным проводом или нулем рабочего провода силовой линии. Для шины PE в электрических установках до 1000 В сечение проводников должно быть разным в зависимости от металла

    В случае с медным проводником сечение должно быть более 10 квадратных миллиметров, для алюминия этот показатель составляет 16 квадратных миллиметров, а для стали — 75 квадратных миллиметров

    Для шины PE в электрических установках до 1000 В сечение проводников должно быть разным в зависимости от металла. В случае с медным проводником сечение должно быть более 10 квадратных миллиметров, для алюминия этот показатель составляет 16 квадратных миллиметров, а для стали — 75 квадратных миллиметров.

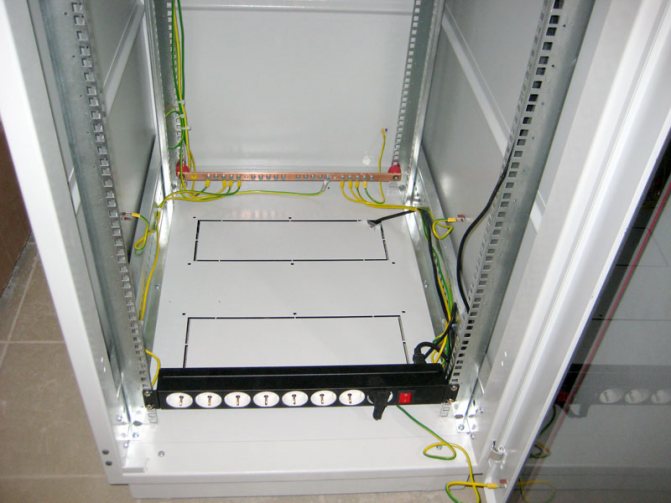

    Девятнадцатидюймовая шина заземления медная должна предусматривать участки для единовременного подключения 14 или 18 направляющих. Таким образом, на одной полосе будет от 14 до 18 крепежных болтов. Полоса чаще всего оснащается парой изоляторов и размещается в специальном шкафу (так называемом шкафу №19) и подключается к заземлительному контуру через ПВЗ провод. Девятнадцатидюймовая шина используется для стыковки контактов, сечение которых составляет 2,5 квадратных миллиметра.

    Согласно требованиям ГОСТа, главная заземляющая шина должна иметь не менее пяти одновременных соединений.

    Заземлительное устройство можно изготовить из стали с омеднением. Толщина листа — 14,2 миллиметра. Такой комплект будет стоить недешево, зато обретет все свойства, характерные для медных проводников.

    Обратите внимание! Четырнадцати разъемов обычно достаточно для десяти и более квартир при условии равномерного распределения нагрузки. Заземляющие шины выпускаются двух типов — REC-ET2-M и REC-ET

    Первая модель закрепляется на специальных профилях в монтажных шкафах. А вот держатель шин заземления, гальванопокрытие которого защищает изделие от коррозии, не будет работать без специального органайзера, при наличии которого можно подключить до девяти потребителей

    Заземляющие шины выпускаются двух типов — REC-ET2-M и REC-ET. Первая модель закрепляется на специальных профилях в монтажных шкафах. А вот держатель шин заземления, гальванопокрытие которого защищает изделие от коррозии, не будет работать без специального органайзера, при наличии которого можно подключить до девяти потребителей.

    Стальная полоса заземления – защита от коррозии

    Так как заземлитель и арматура его обеспечения постоянно работает в условиях атмосферной и подземной электрохимической коррозии, их поверхность подвергается интенсивному разрушению, снижающему эффективность заземления.

    Для защиты подземных частей заземления не рекомендуется катодная защита, в частности, окрашивание. Основным материалом для них является нержавеющая сталь, медь или углеродистые стали с анодным цинковым покрытием.

    Для защиты от коррозии в последнее время применяют полосу из оцинкованной стали. Цинкование – наиболее эффективный и экономичный способ защиты. Покрытие является защитным при условии протекания гальванического процесса электрохимической коррозии. В гальванической паре с железом цинк выступает анодом и при электрохимической коррозии разрушается первым. Защитные свойства цинка сохраняются и при нарушении покрытия, если оно не превышает 5% площади.

    Как правило, покрытие полосы цинком осуществляется «горячим» способом, предварительно подготовленный металл погружается в ванну с расплавленным раствором. Данная технология обеспечивает цинкование поверхности на уровне 50-600 г/м2.

    Оцинкованная полоса для заземления имеет ограничение по свариваемости. Во время интенсивного разогрева происходит расплавление и испарение цинка. Это не только устраняет защитный слой, но является вредным для здоровья сварщика. Для восполнения цинкового слоя применяют окрашивание шва цинксодержащими красками («холодное цинкование») или напыление порошка цинка. При возможности, применяется болтовое соединение.

    Ссылки по теме

    • Правила технической эксплуатации электроустановок потребителей / Нормативный документ от 9 февраля 2007 г. в 02:14
    • Библия электрика / Нормативный документ от 14 января 2014 г. в 12:32
    • Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ. Том 10 / Нормативный документ от 2 марта 2009 г. в 18:12
    • Кабышев А.В., Тарасов Е.В. Низковольтные автоматические выключатели / Нормативный документ от 1 октября 2021 г. в 09:22
    • Правила устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами / Нормативный документ от 30 апреля 2008 г. в 15:00
    • Князевский Б.А. Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок / Нормативный документ от 17 октября 2019 г. в 12:36
    • Маньков В.Д. Заграничный С.Ф. Защитное заземление и зануление электроустановок / Нормативный документ от 27 марта 2021 г. в 09:05

    Установка

    Организовать установку заземляющей шины можно несколькими способами, но наиболее востребованными является монтаж в электрическом щитке и снаружи шкафа.

    Монтаж в щитке

    Шкафы с установленной шиной можно размещать на фасадной части домовладения или в специальном, отдельно стоящем щитовом помещении. Для наружного или уличного расположения подходят щитки, корпус которых промаркирован индексом IР. Монтаж заземляющего устройства предполагает выполнение следующих мероприятий:

    • фиксация главной шины заземления болтовым соединением на корпусе стального щитка;
    • подсоединение защитного элемента к рейке «ноль» при помощи перемычки из стали или меди;
    • размеры устанавливаемого элемента должны быть сопоставимыми с показателями сечения проводников «защита» и «ноль».

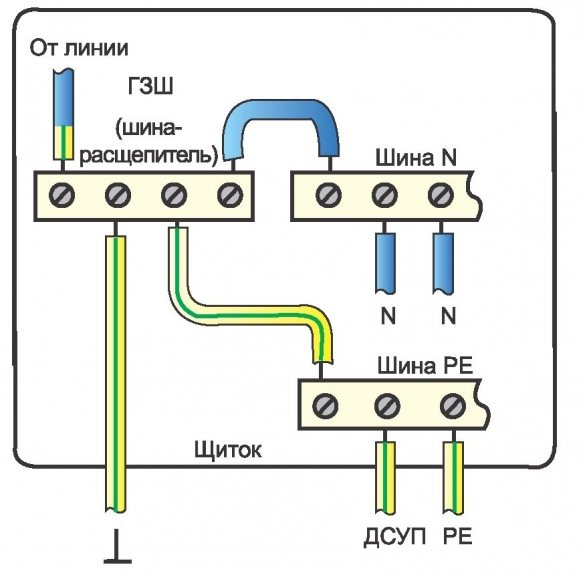

    Схема заземления
    Следует отметить, что правила размещения заземляющей шины и других элементов внутри электрического щитка нормативными документами не оговариваются.

    Устанавливаемая внутри щитка медная заземляющая пластина РЕ должна иметь минимальное сечение 10 мм2, а стальная — не менее 75 мм2.

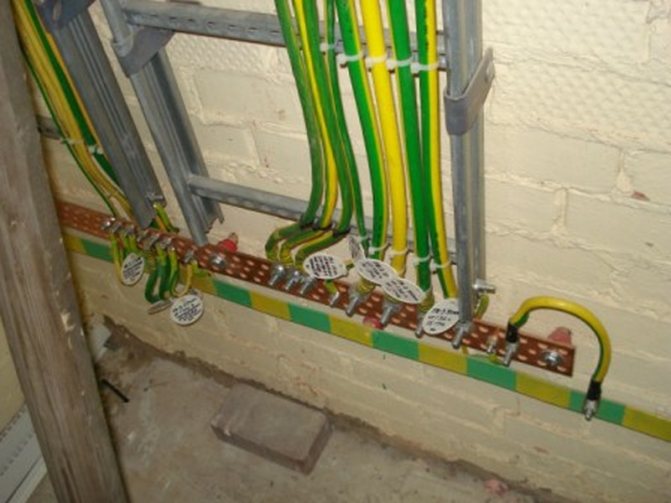

    Монтаж вне щитка

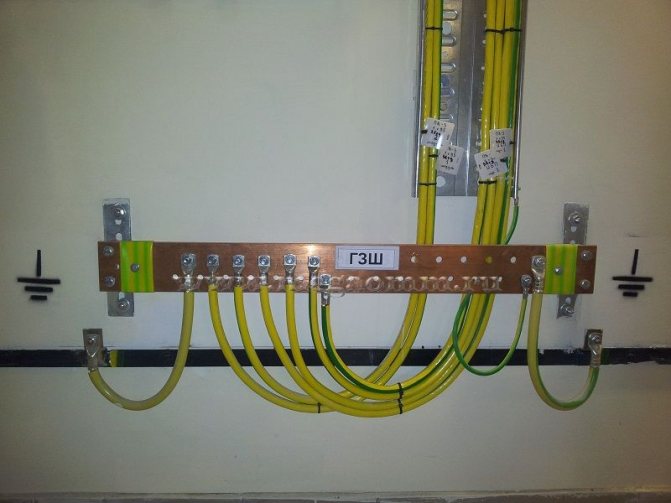

    Наружная установка планки заземляющей шины выполняется на участках, имеющих достаточную защиту от несанкционированного доступа посторонних лиц. Фиксация осуществляется прочными изоляторами.


    Сборка и монтаж электрических щитов. Схема подключения кабелей

    К числу наиболее удобных вариантов наружного обустройства заземляющей шины относится применение специальных DIN-реек.

    Достаточно распространённый способ, используемый для сопряжения отдельных элементов заземляющей шины — сварка, которая полностью соответствует всем требованиям ГОСТа по обустройству надежных и безопасных контактов.

    Без заземлителя система электроснабжения опасна для жизни. Монтаж заземления – порядок работ по обеспечению электробезопасности описан в статье.

    Как правильно установить контур заземления на даче, расскажем тут.

    Знаете ли вы, что такое защитное заземление? Подробно об этом читайте в следующей статье.

    Конструкция

    Нулевая шина с заземлением может размещаться как внутри вводного устройства (ВРУ), так и отдельно от него. В первом случае в качестве ГЗШ допускается использовать искусственно организованную шину РЕ, имеющую непосредственный электрический контакт с корпусом распределительного шкафа.

    При размещении вне границ вводного устройства эта сборно-распределяющая конструкция должна находиться неподалёку от него (в удобном для обслуживания и доступном для специалистов месте).

    Для ограничения доступа посторонних лиц открытые шины заземления могут укрываться в запирающемся на замок ящике, дверца которого помечается специальным знаком.

    Для выпускаемых промышленностью типовых изделий ГЗШ ХХ-УХЛ4 ТВС, например, эти размеры строго нормируются и выбираются из следующего ряда: 3х30, 3х40, 4х40 миллиметров. При этом подходящую рейку выбирают исходя из нормированного количества отверстий под крепление проводников (10, 15 или 20).

    Перечисленные выше размеры у разных производителей могут отличаться по своей величине, однако все они должны рассматриваться в качестве параметров ГЗШ, дополняющих уже приведённые ранее характеристики.

    Обращаем особое внимание на тот факт, что применение алюминия для изготовления распределительных полос не допускается. Кроме того, при выборе изделия с заданными параметрами всегда следует иметь в виду, что габариты ГЗШ не могут быть менее чем сечение РЕ-шины, организуемой в границах ВРУ

    К этому нужно добавить, что конструкцией реек должна предусматриваться возможность подключения к ним дополнительных проводников с помощью подходящего инструмента (ключа под болтовое соединение, например).

    При наличии в здании нескольких вводов линии питания, шина заземления обустраивается на каждом из них. Образующееся при этом соединение шин должно быть подключено к уравнителям потенциала.

    И, наконец, при организации системы заземления не следует путать ГЗШ с РЕ-шиной, организуемой с целью получения повторного заземления на приёмной стороне. Хотя они и имеют электрический контакт, но назначение у них разное.

    Можно ознакомиться с рисунком, на котором приводится внешний вид и обозначение ГЗШ.

    В следующих разделах на конкретных примерах будут рассмотрены возможные места монтажа шины заземления с учётом удобства организации заземления и обслуживания всей системы в целом.
