Как подключить варочную панель к однофазной и трехфазной сети

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

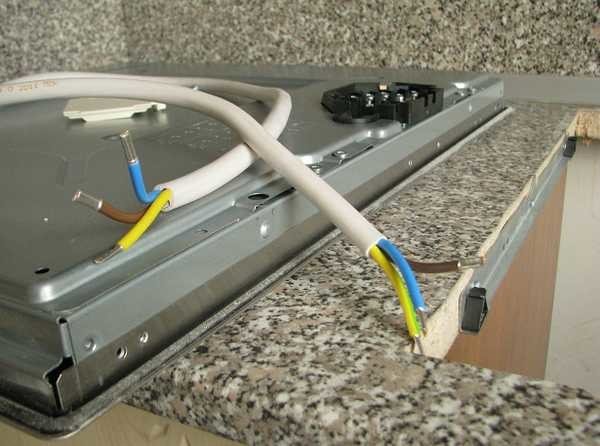

Разбираемся, как подключить варочную поверхность

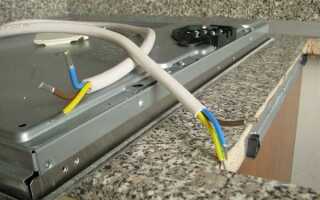

Разбираемся, как подключить варочную поверхность

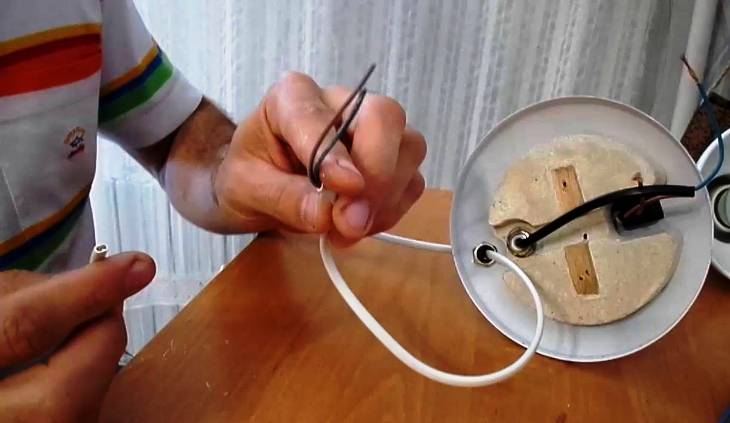

Как увеличить провод: основные способы

Увеличить бытовой электропровод, при условии однородности сращиваемых жил (либо медь, либо алюминий) несложно.

Основные методы:

  • Колодка из клемм – подходит и для наращивания, и для соединения проводов.
  • Колодки для соединения (отличаются дешевизной).
  • Скручивание жил между собой, по-дедовски. Этот метод хоть и небезопасен, но распространён и у специалистов со стажем. Одно но – надёжная скрутка возможна, если длина соединяемых концов более 30 мм.
  • Спайка металлических проводников любого сечения.
  • Гильза опрессовочная. Не очень целесообразно, т.к. затратно по времени и требует специальных приспособлений, но вполне применимо.

Если в доме электропроводка смонтирована из алюминиевого провода, то удлинять его медным можно только используя клемму.

Каким кабелем подключить варочную панель?

В новостройках газ уже не используют, так что все плиты, варочные поверхности и духовки — электрические. Варочные панели – это очень мощные устройства, поэтому они требуют прокладки кабеля повышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм2. Но такой вариант обойдется недешево, к тому же будет иметь большой диаметр. Можно ли сократить сечение, не жертвуя безопасностью? Вполне, если принять в расчет характеристики конкретной модели плиты или поверхности. Вот соответствия сечения кабеля мощности варочной панели, которые рекомендуют использовать производители техники:

  • До 3,5 кВт – 3*2,5 мм2.
  • От 3,5 до 5,5 кВт – 3*4 мм2.
  • От 5,5 до 7,2 кВт – 3*6 мм2.
  • От 7,2 кВт до 8,8 кВт – 3*10 мм2.

Кабель необходимо вести напрямую от щитка — никаких розеток, никакой другой техники на той же ветке.

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:

  1. Провода должны быть одинаковые по своим техническим характеристикам.
  2. Одеть на один из них специальную изоляционную трубку.
  3. Соединить участки одним из вышеописанных способов.
  4. Закрыть место соединения изоляционной трубкой и нагреть её.

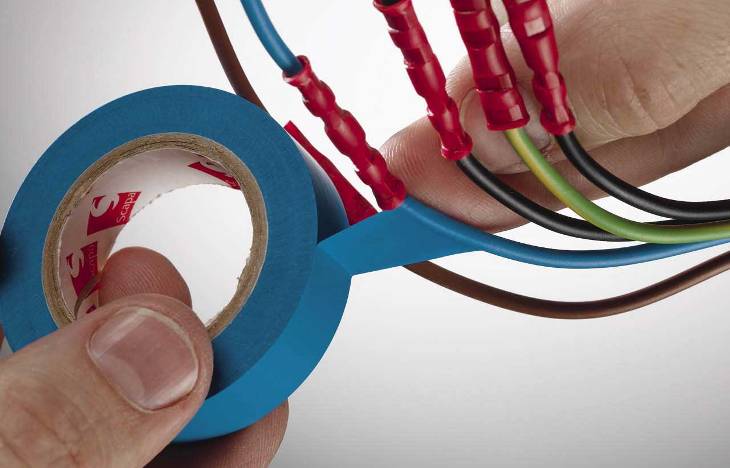

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

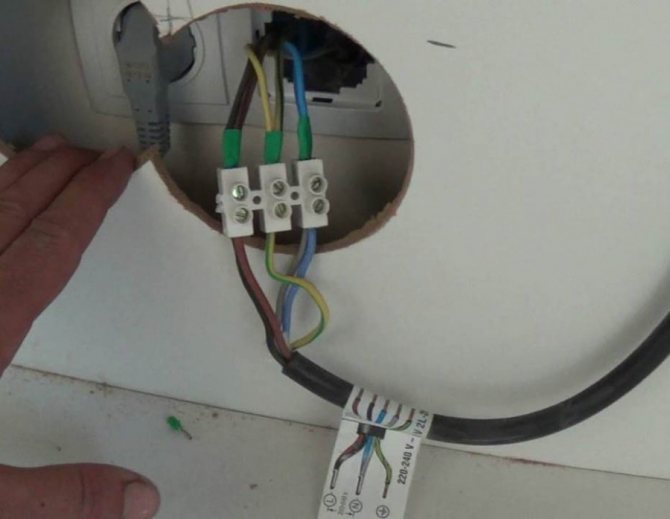

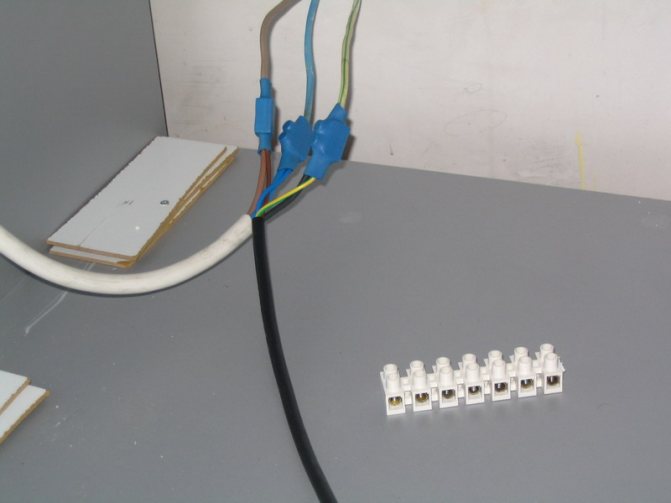

Короткий провод можно нарастить с помощью колодки:

  1. зачистить оголённую часть ножом;
  2. вставить в технологическое отверстие;
  3. то же самое проделать с присоединяемым кабелем, вставив
  4. его зачищенный конец в то же отверстие, но с другой стороны.

Похожее: Розетка с таймером включения и выключения

Не забывайте, что работа с электропроводкой требует осторожности и неукоснительного соблюдения мер безопасности.

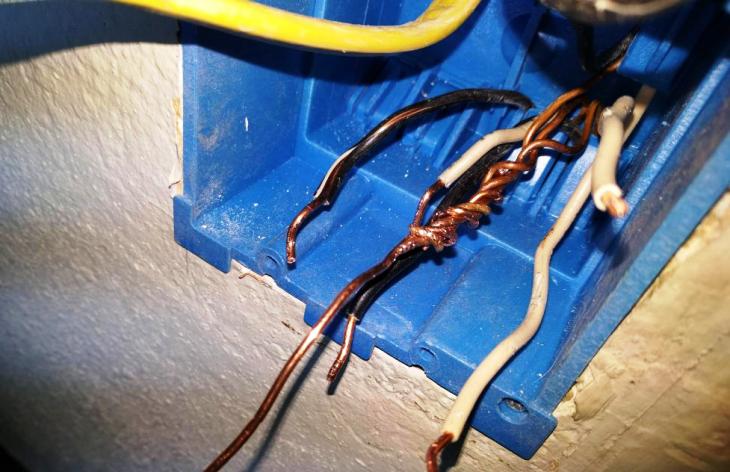

Самый простой способ наращивания. Дедовский метод

Самым простым из перечисленных способов наращивания является классическая скрутка жил. Провода должны быть из одинакового металла и желательно равного сечения. Порядок действий для наращивания таков:

  1. Снимите при помощи ножа 30-50 мм изоляции с концов соединяемых жил.
  2. Скрутите между собой зачищенные провода по всей длине оголенных участков. Соединение выполняется максимально тугим.

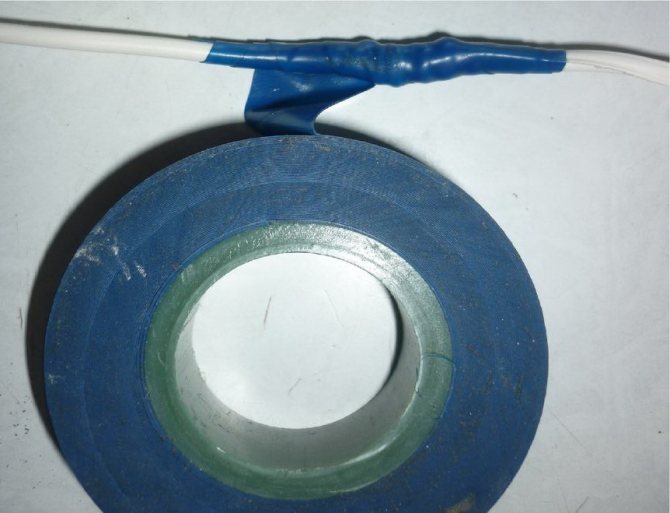

  3. Обмотайте полученную скрутку изоляционной лентой.

Дополнительная информация. Если не хватает длины кабеля для телевизора, компьютера и различной офисной техники, то необязательно их наращивать. Как правило, такие провода стандартные и имеются в наличии в магазине с бытовой электроникой. Причем той длины, которая вас устроит.

Как удлинить провода в розетке

Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.

Медные провода

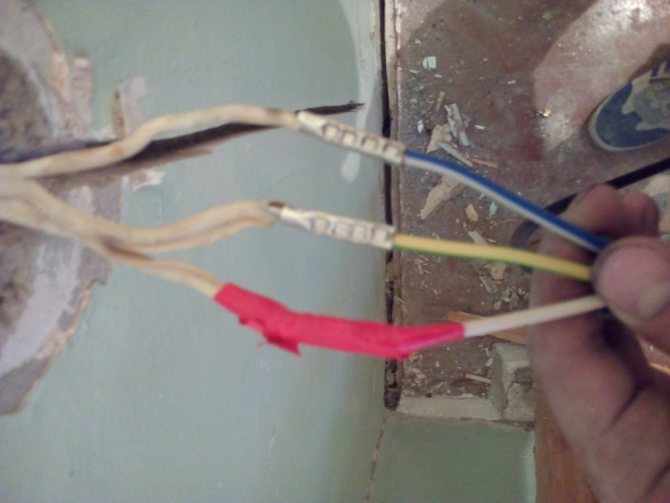

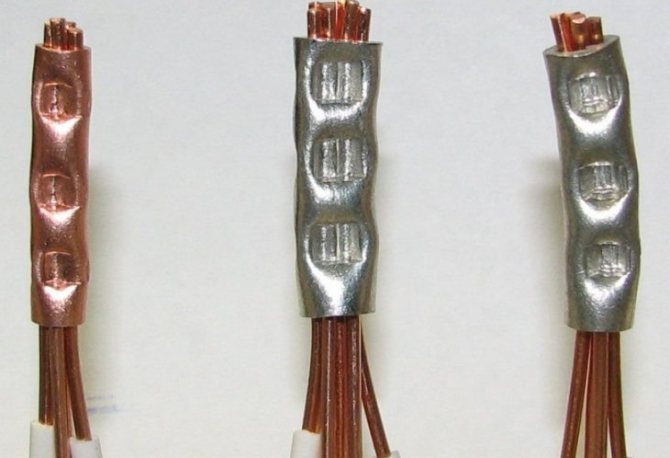

Для их наращивания лучше всего подойдёт опрессовка:

  1. взять гильзу лужёную из меди диаметром 4 мм2;
  2. вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
  3. спецклещами зажимаем патрон с двух сторон;
  4. изолировать соединение термотрубкой, которая должна быть длиннее гильзы;

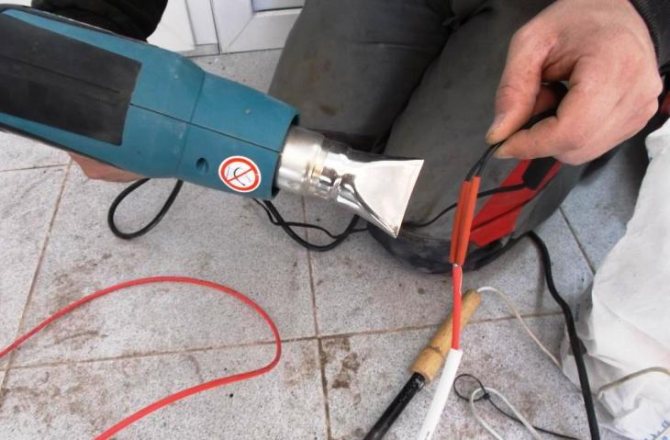

  5. нагреть трубку горячим воздухом;
  6. уложить кабель в короб.

Для верности на место соединения можно положить ещё один слой изоляции.

Алюминиевый провод

По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.

При использовании винтовых клемм необходимо:

  1. снять изоляцию с участков проводов необходимой длины;
  2. вставить один конец в клеммное отверстие и осторожно затянуть винт;
  3. проделать аналогичную операцию с оголённым концом второго отрезка.

Это соединение не требует дополнительной изоляции.

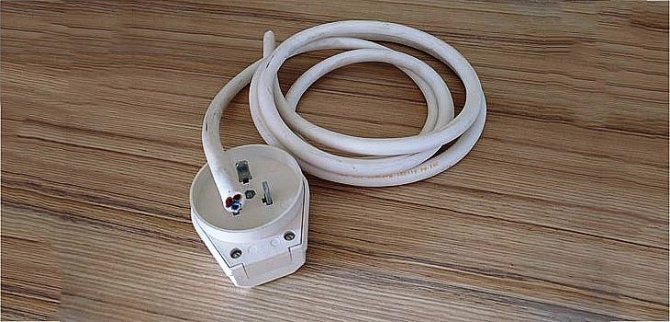

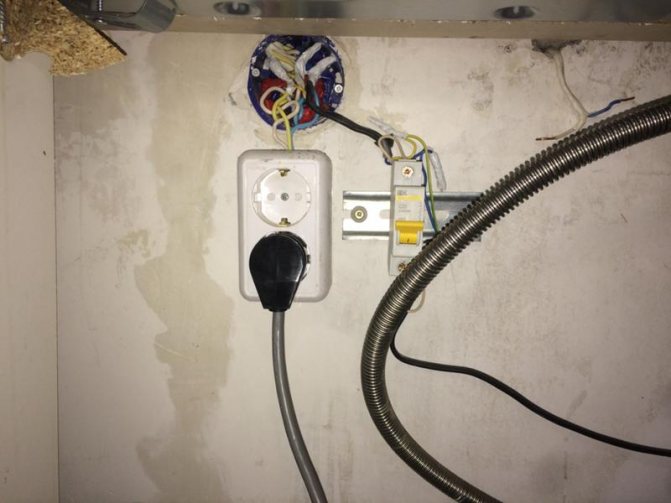

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку. Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

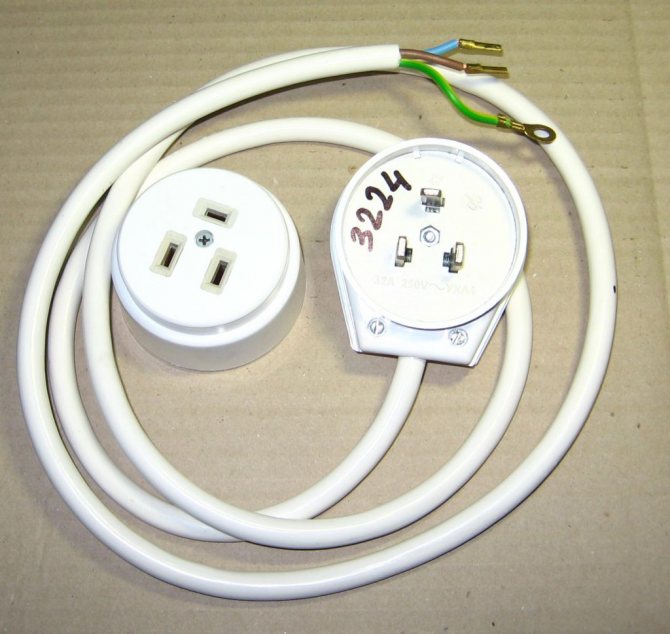

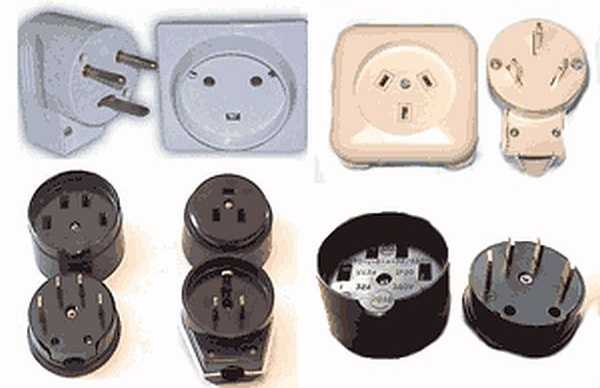

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.

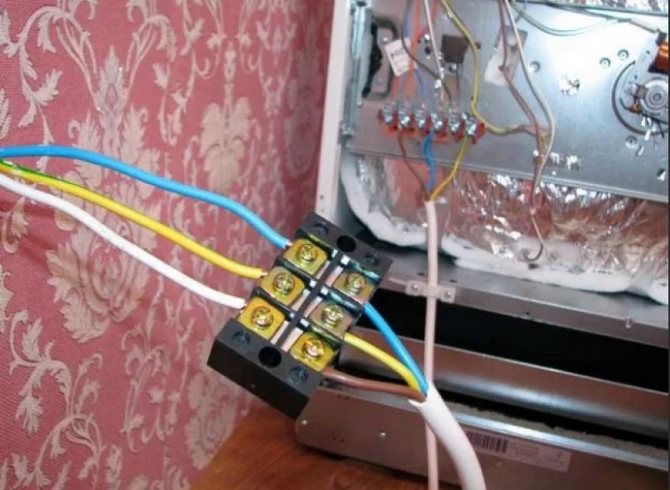

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

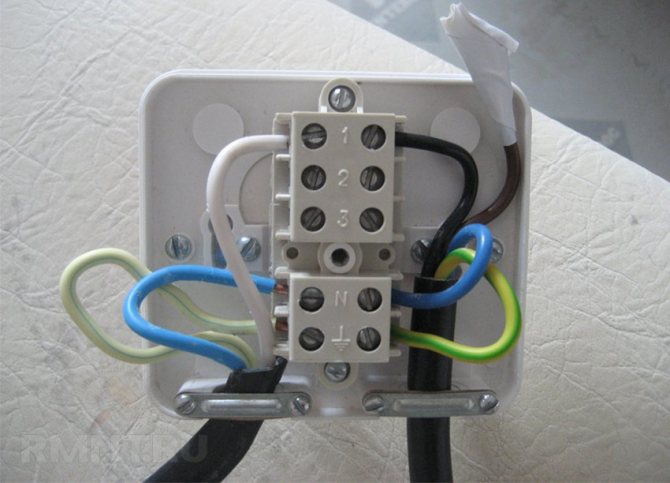

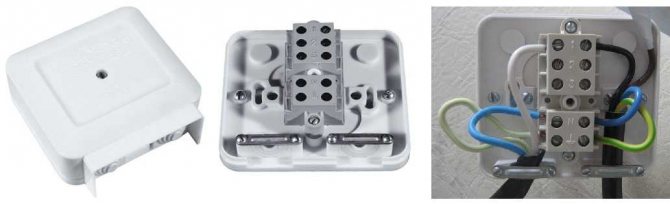

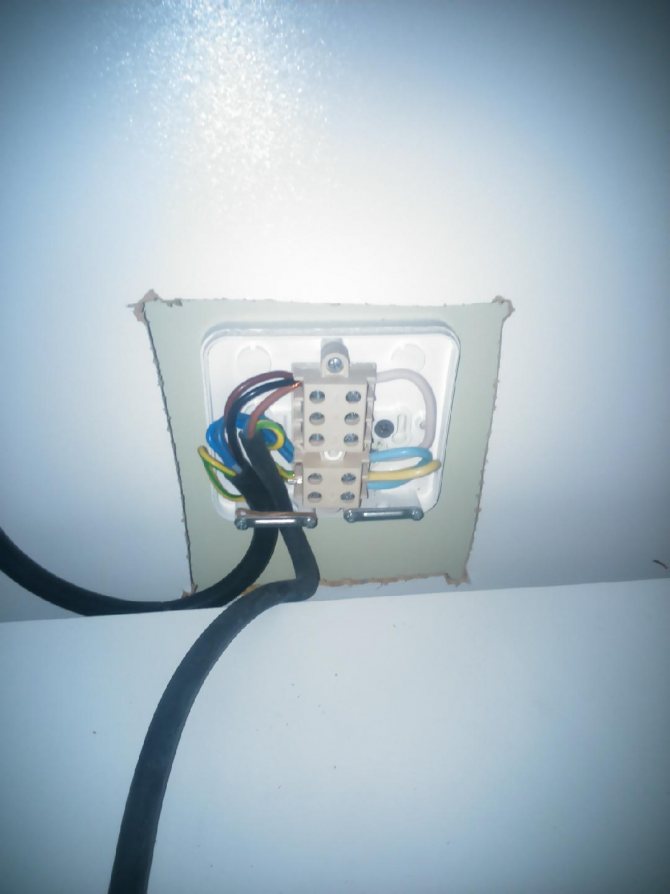

Клеммная коробка для трехфазной сети

Для трехфазного подключения лучше использовать коробку Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм2 в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

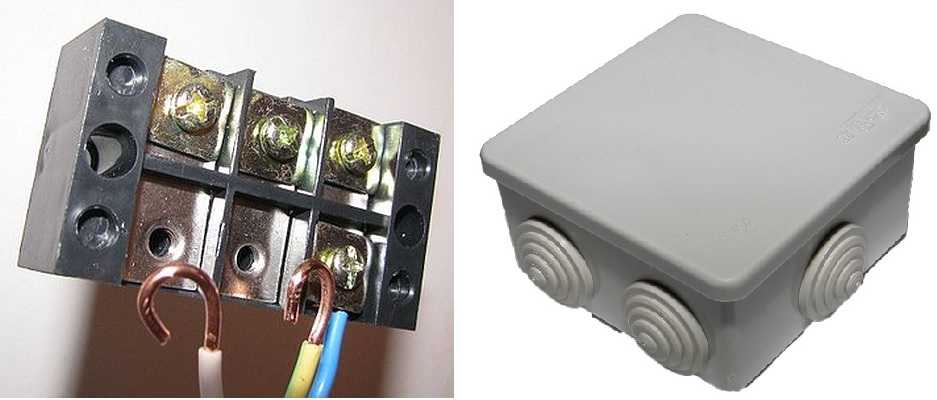

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

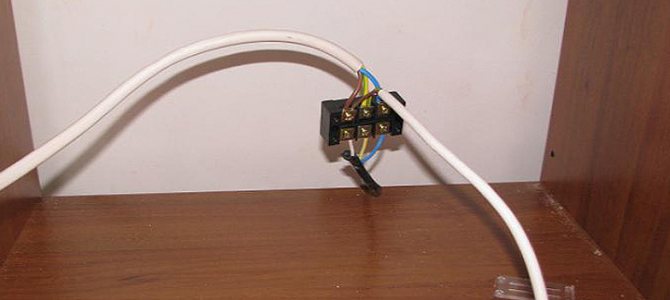

Вариант попроще

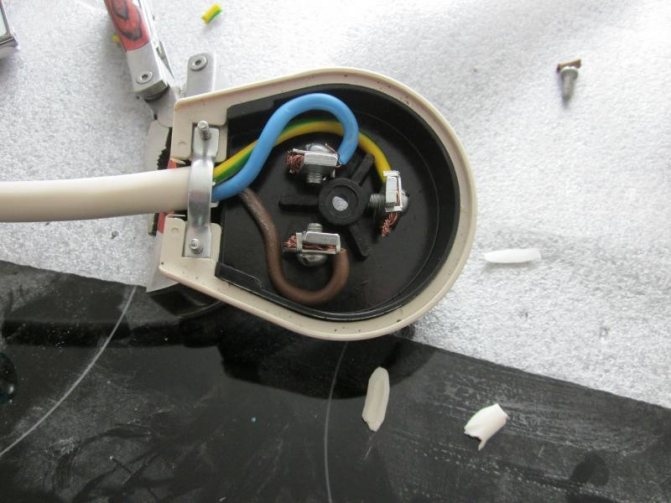

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

Как нарастить провод светодиодной ленты

Можно применить пайку либо использовать коннекторное соединение. Преимущества пайки – недорого и надёжно.

Для этого необходимо:

  1. отмерить ленту нужной длины;
  2. сделать разрез, ориентируясь по специальной разметке;
  3. зачистить участок, чтобы оголить контактную пару;
  4. припаять к ней провода.

Пластиковыми коннекторами зажимают контакты, путём приведения в действие специальной механической защёлки. Этот способ прост и лёгок, но со временем возможно окисление контактов. Поэтому предпочтение всё же следует отдать пайке, хоть этот метод и более сложный.

Уникальная инженерная доска Bentline SUPERBASE

Массивная доска — популярное напольное покрытие, которое часто выбирают, однако у этого покрытия есть свои недостатки: в условиях российского климата доска нередко начинает усыхать, что приводит к короблению, появлению щелей и трещинам. При этом, чем толще доски, тем большие усилия возникают при их усыхании.

Но решение есть – это совершенный вариант инженерной доски с уникальной конструкцией и системой крепления SUPERBASE!

Инженерная доска Bentline имеет 2-х слойную конструкцию, c креплением SUPERBASE, которого нет больше ни у одного производителя. Оно специально разработано для условий отечественного климата с резкими перепадами влажностно-температурного режима.

Как нарастить длину провода термодатчика для теплого пола

Провод термодатчика можно наращивать до 50 м. Для этого используется медный кабель марки ПВС такого же сечения. В данном случае как нельзя лучше подойдут клеммные блоки, не требующие дополнительной изоляции.

Похожее: Подключение телефонной розетки

Необходимо:

  1. снять пластиковое покрытие с небольшого отрезка обоих проводов:
  2. зачистить оголившиеся концы;
  3. вставить их в отверстие клеммы с противоположных сторон;
  4. аккуратно убрать в монтажную трубу.

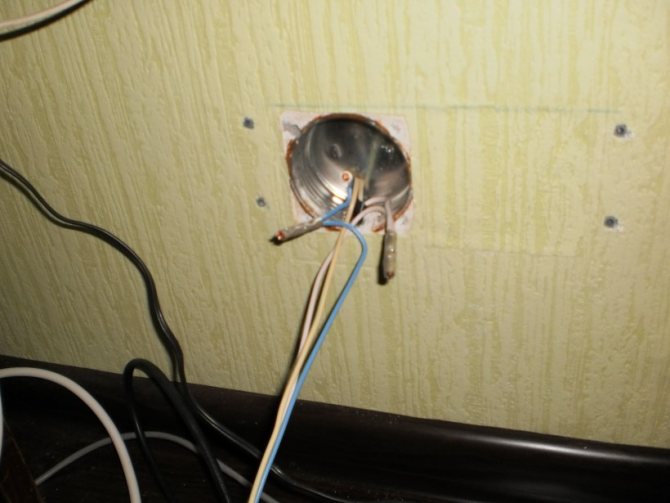

Демонтаж старой розетки

Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.

Демонтаж старой розетки электрической плиты

Итак:

  • Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.

Обратите внимание! Если вы отключили автоматический выключатель, то это не является достоверным фактом отсутствия напряжения. Не поленитесь и проверти его отсутствие непосредственно в розетке, желательно двухполюсным индикатором напряжения.

  • Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
  • Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
  • После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

  • купить отрезок кабеля подходящего сечения и марки;
  • соединительную муфту нужного размера;
  • определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
  • электромонтажные клещи;
  • изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

  • конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
  • фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
  • проводят герметичную изоляцию одним из двух способов: прогревают термотрубку до её усадки по контуру;
  • используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Нужна помощь! Удлинить кабель

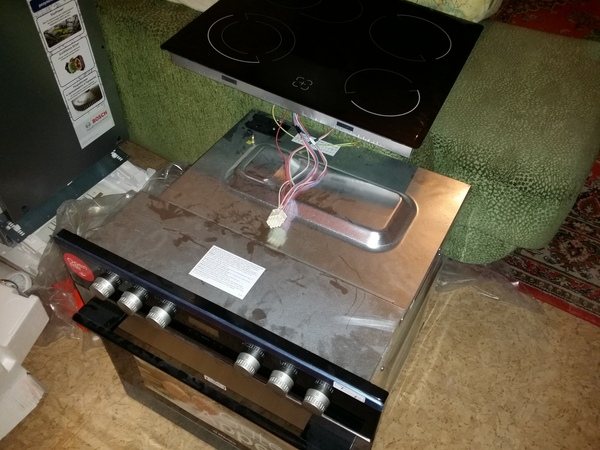

Купил комплект встраиваемой техники (варочная поверхность+духовой шкаф, если по-простому – плита+духовка). HANSA BCCI 64096014

К электрической сети 220В подключается лишь духовой шкаф, варочная поверхность соединяется с духовкой через специальный разъем. Длина кабеля к сожалению не позволяет разнести их в стороны. Хочется духовку повыше, да чтоб расстояние было сантиметров 40 от варочной поверхности. Сейчас доступен вариант лишь снизу варочной поверхности.

Может кто через это проходил? Может кабель есть подобный какой (удлинитель)? Колхозить, портить родной кабель желания никакого нет.

Написал в техподдержку – молчат.

Дубликаты не найдены

Можно не “колхозить” – придется выдернуть контакты с этого разъема, отпаять их, отпаять провода с другой стороны – припаять нужной длины – и с другой собственно припаять контакты и вставить в разъем – тоесть произвести замену проводов на длинные.

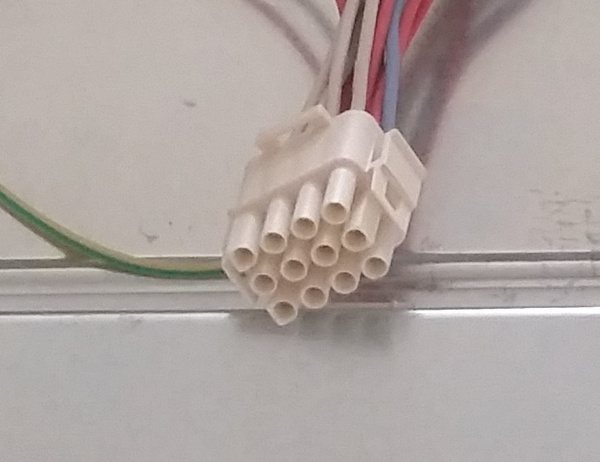

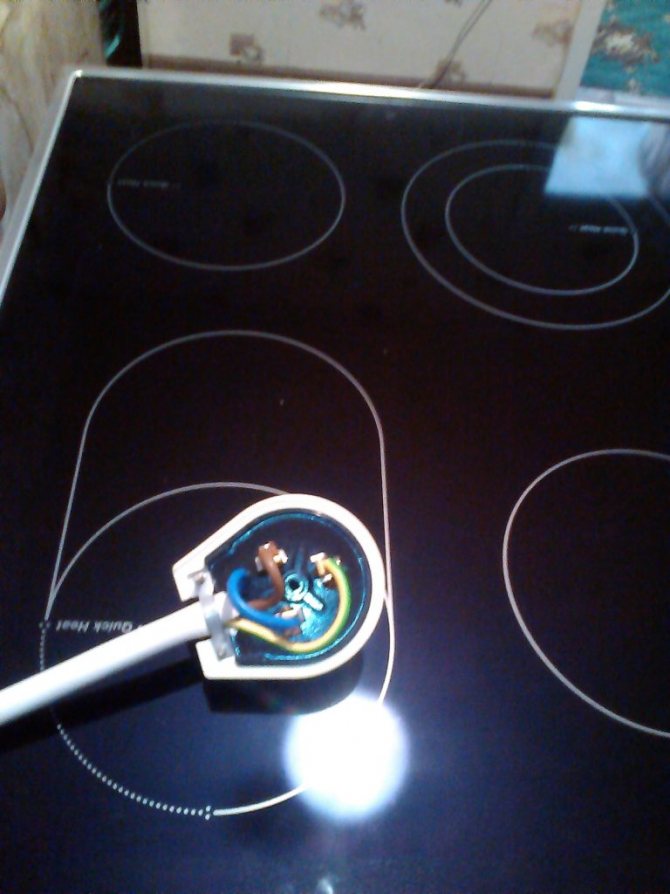

Вот так эти контакты выглядят, при вытаскивании не прилагай больших усилий, чтобы не повредить разъем.

Я боюсь это все повлечет потерю гарантии, я лучше смастерю сам удлинитель из Molex12pin-M и Molex12pin-F. Благо, подсказали

Правда придется ждать оный с ибея, я хз где еще его взять

Добрый вечер! Аналогичная ситуация с похожим комплектом Hansa. Подскажите, Вы решили проблему и как?

Здравствуйте, никак не решил. Духовка под варочной поверхностью. Но получилось нормально, кромка поверхности выступает над переключателями, ничего не заливается. Минус только, что из духовки доставать еду низковато. Плюсы – переключатели рядом, интуитивно понятно что где крутить для включения конфорки.

P.S. этот аккаунт давно в перманентном бане

Гугли “двенадцатипиновый молекс”

Он самый. Они бывают разных размеров, с разным расположением ключей. И даже если сама фирма Molex никогда и не производила такие разъемы, то по поисковой фразе ОП сразу найдет то, что ему нужно.

Верно говорите. Но с этим вроде все в порядке. Даже молексовский артикул нашелся – 50-84-1125.

вроде 50-84-2122, у 1125 все пины круглые

ой наоборот. все верно

Ответный разъём похож на этот MFA-12M pitch 6.35, а разъём от варочной панели на этот MFA-12F pitch 6.35 (M-male, F-female). Купить “маму” и “папу”, только нужно обратить внимание, что разъёмы могут продаваться без внутренних металлических контактов, то есть только пластмассовые части, взять провода нужной длины, купить контакты для этих разъёмов и . счастье будет где-то близко.

завтра продолжу гуглить, спасибо. А то этих стандартов молексов куча, пытаюсь по фотографиям выйти на подобное что-то

скорее всего, придется резать. в принципе, ничего страшного, берешь 2 колодки на 12 клемм и все это дело соединяешь.

потеря гарантии тогда будет

просто вызови на подключение мастера с магазина.

пусть сам подключает , и ставит подпись в паспорте.

всего то и делов.

а вообще зависимые плиты берут в основном только для монтажа в один стол. а если раздельно, то берут независимые. но это дороже, таки да.

Вот здесь есть MFA-12M https://www.kontest.ru , а второй под заказ.

Есть сайты сервисных фирм, а многие из них приторговывают запчастями. Кроме того в городе не уж то нет сервисных шараг типа “рембыттехника” которые можно было бы обзвонить по вопросу покупки комплекта штекеров?

Я в деревне живу))) Я поищу

сдай обратно, возьми независимую панель

Во-вторых

протирать варочную поверхность периодически нужно. Сенсоры – хрень. У меня сейчас сенсорная Rolsen одноконфорочная – срабатывает от мокрой тряпки. Rolsen я могу из розетки выдернуть. Из какой розетки я буду дергать встроенную технику? Переключатели на варочной поверхности вообще исключены. Побежит вода из кастрюли – и внутрь.

У меня появился вариант оставить переключалки на боковине (как в обычных плитах) и чтоб не заливало их жиром. Мешает лишь короткий кабель (благо уже подсказали решение). Отказываться от преимуществ? Ради простоты установки?)

Переключатели на варочной поверхности вообще исключены. Побежит вода из кастрюли – и внутрь.

Сейчас переключатели механические остались только на самых бюджетных моделях! Сенсорные везде! ничего не заливает, ну если ты свинь, то зальешь и сенсоры и небо и даже аллаха!

выведи автоматы на кухне где нибудь. у нас так сделано,правда дом частный,котел газывай спяртан в здоровенный шкаф,в нем и все автоматы для техники – холодильник, газовая камера(хихик),шучу, духовка электрическая. а сама варочная панель – газовая. но смысл от этого тот же – вывести автоматы поближе,а не в щитке:) в распред.щитке автомат общий на кухню

Ролсен? Это жесть. а ведь есть замок на сенсоры от детей и тряпок. Давай я тебе итальянскую панель пришлю за 17 000 нормальную новую. В инетмагазе работаю.

меня устраивает немецкая ханса)

Немецкая? А ты ГТД видел? Китайская Польша это. Такаяже германия как подмосковные Кайзер, ЗигмундШтайн и Куперсберг с Кортингом.

Пускай будет Польша. У меня есть мультиварка Zelmer EK1300. Польская вроде как. Ничего плохого сказать не могу. Качественный товар. Китайского в Хансе ноль. Производитель реально Польша.

Bosch поначалу хотел взять. Но там 26 тысяч одна варочная поверхность стоит. Еще и не совсем такие конфорки, как хотелось. Что Bosch, что HANSA – SCHOTT CERAN обе. Если не видно разницы – зачем платить больше? 31 тысячу комплект варочная поверхность + духовой шкаф. Сильные стороны итальянской техники какие? Пытаюсь вспомнить итальянскую технику. и только вытяжка приходит на ум.

Кстати, по поводу Ролсена. Несмотря на то, что это российский продукт с привлечением китайцев (как и Redmond) продукция их стоит этих денег. С качеством похуже (редмондовскую продукцию к примеру необходимо допиливать после покупки с помощью как минимум дрели), но откровенно слабой я бы ее не назвал.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

  1. подобрать кабель аналогичного сечения и марки;
  2. плотно скрутить все жилы по отдельности;
  3. тщательно заварить каждую скрутку;
  4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
  5. герметично обмотать изоляцией весь пучок;
  6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Как соединить медь с алюминием и чем лучше и надежнее

При удлинении электропровода необходимо прежде всего выяснить, из какого металла изготовлены его жилы. Наращивать медный кабель алюминиевым и наоборот нельзя. Если такая необходимость всё же возникла, то относительно безопасным способом является применение клеммных колодок.

Таким образом, если вы подойдёте к наращиванию любого провода с большой ответственностью, выполните все заявленные рекомендации и правила работы с электроустановками, то в будущем у вас не будет никаких проблем с работой облегчающих ваш быт электроприборов.

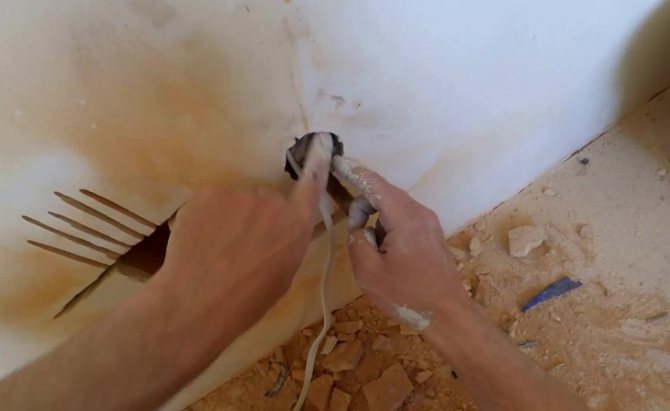

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

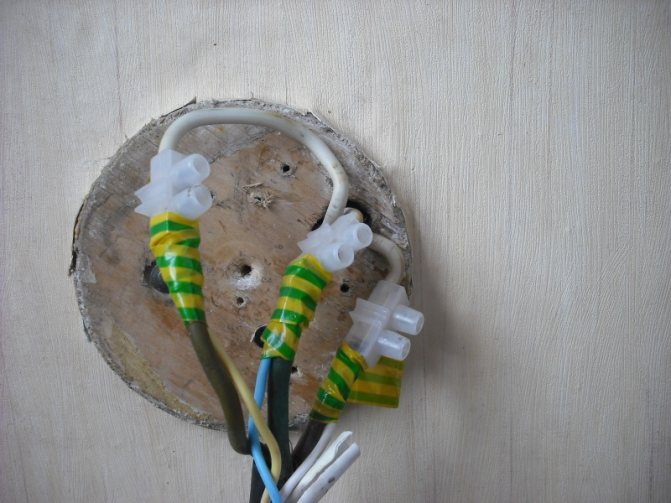

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

  • Скрутку.
  • Сварку или припой.
  • Клеммники.
  • Пружинные клеммы.
  • Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Это интересно: Типы шинопроводов и область применения каждой разновидности: изучаем вместе
