Меркурий 201 — технические характеристики и схема подключения

Счетчик Меркурий 201 — это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

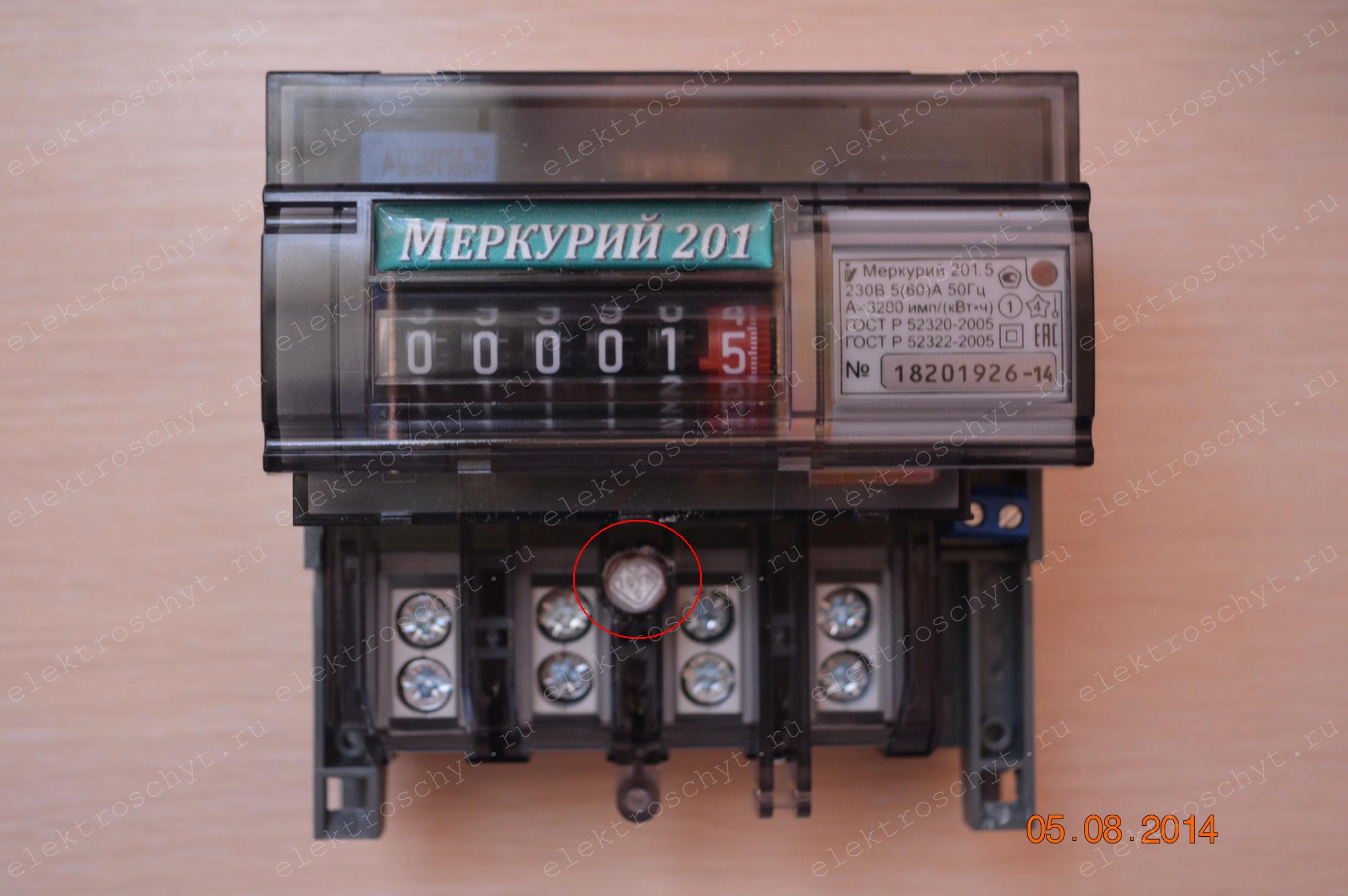

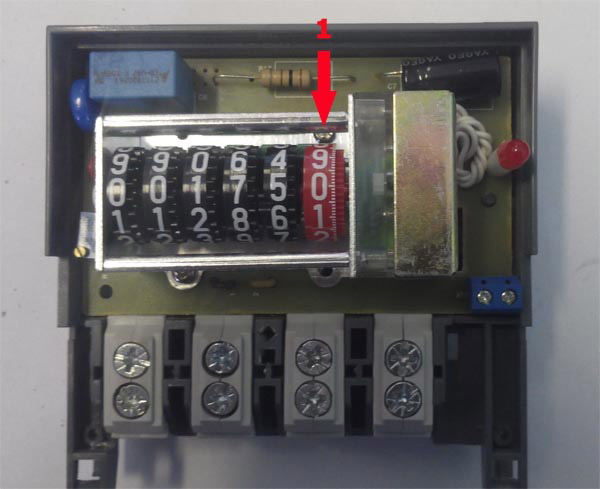

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Технические характеристики

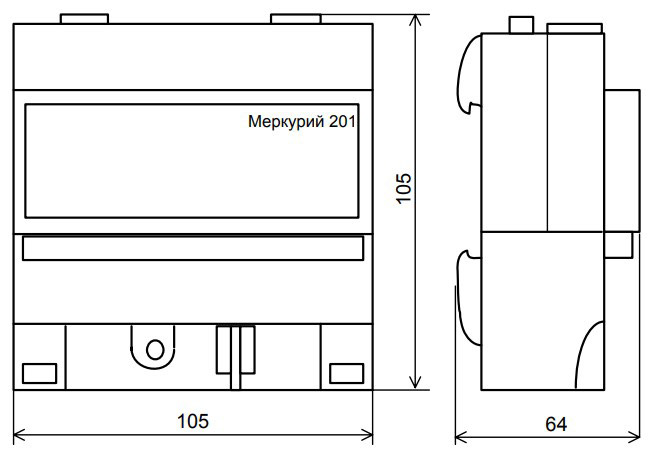

Габаритные размеры счётчика – Меркурий 201

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Документация прибора

Каталог счётчиков – Меркурий: Смотреть

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям

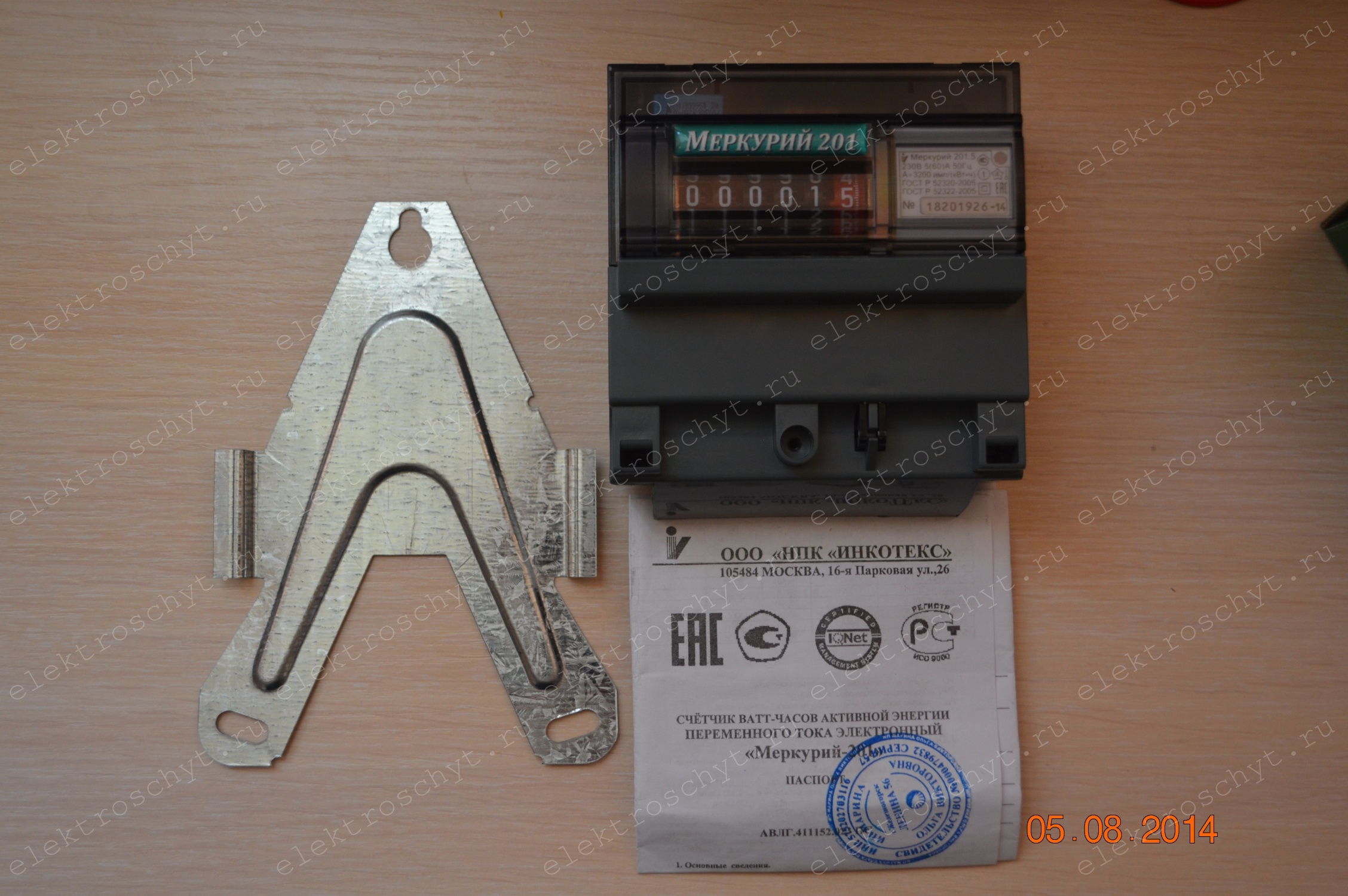

В стандартную комплектацию счетчика Меркурий 201 входят:

  • Собственно, сам счетчик Меркурий 201.
  • Паспорт и инструкция на счетчик Меркурий 201.
  • Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

  • с максимальным током на 60 или 80 А;
  • с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
  • с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
  • могут комплектоваться модемом для удаленного снятия показаний;
  • разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма , защищающая его от подделки.

Гарантийная пломба , на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя , которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

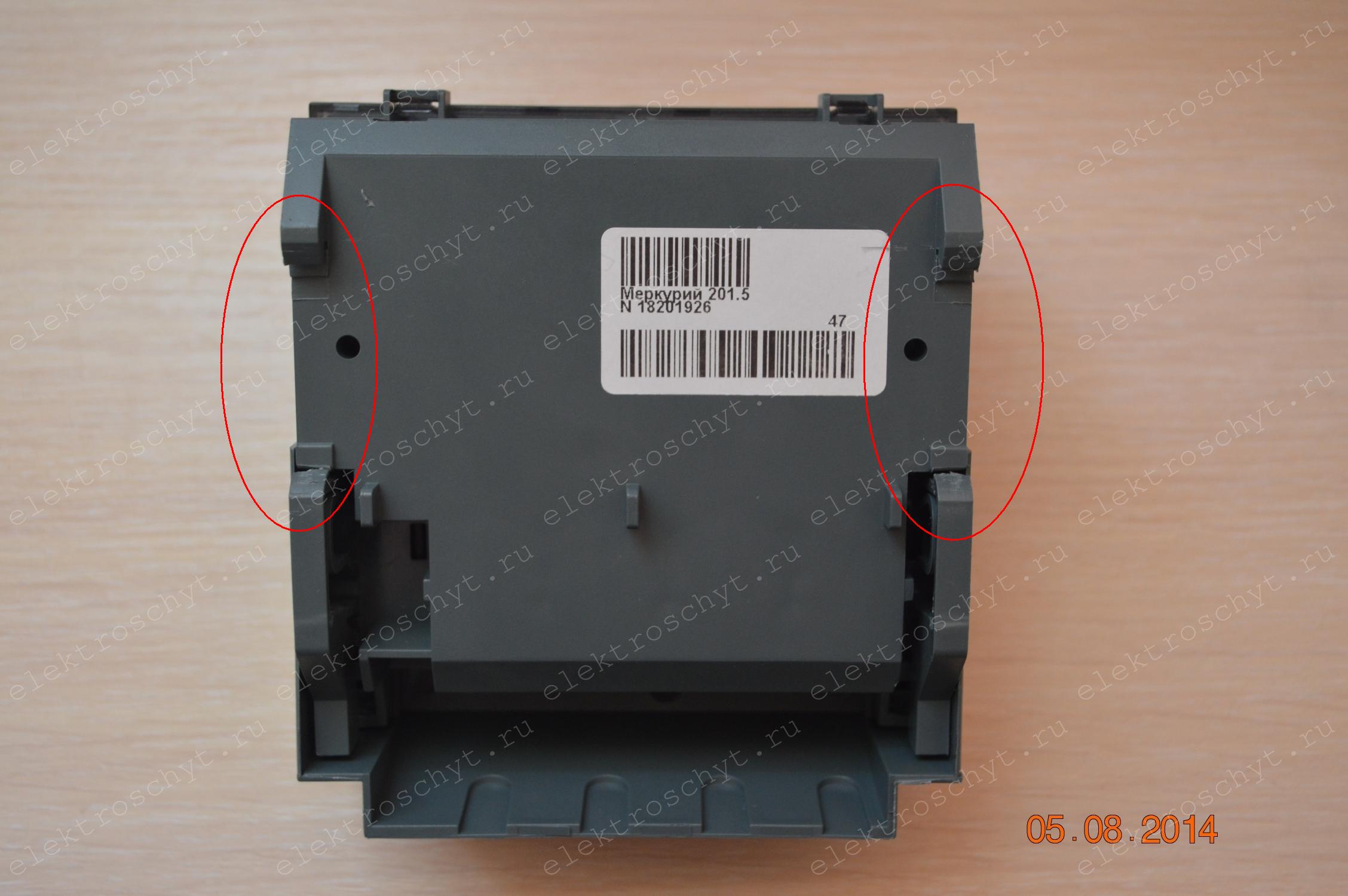

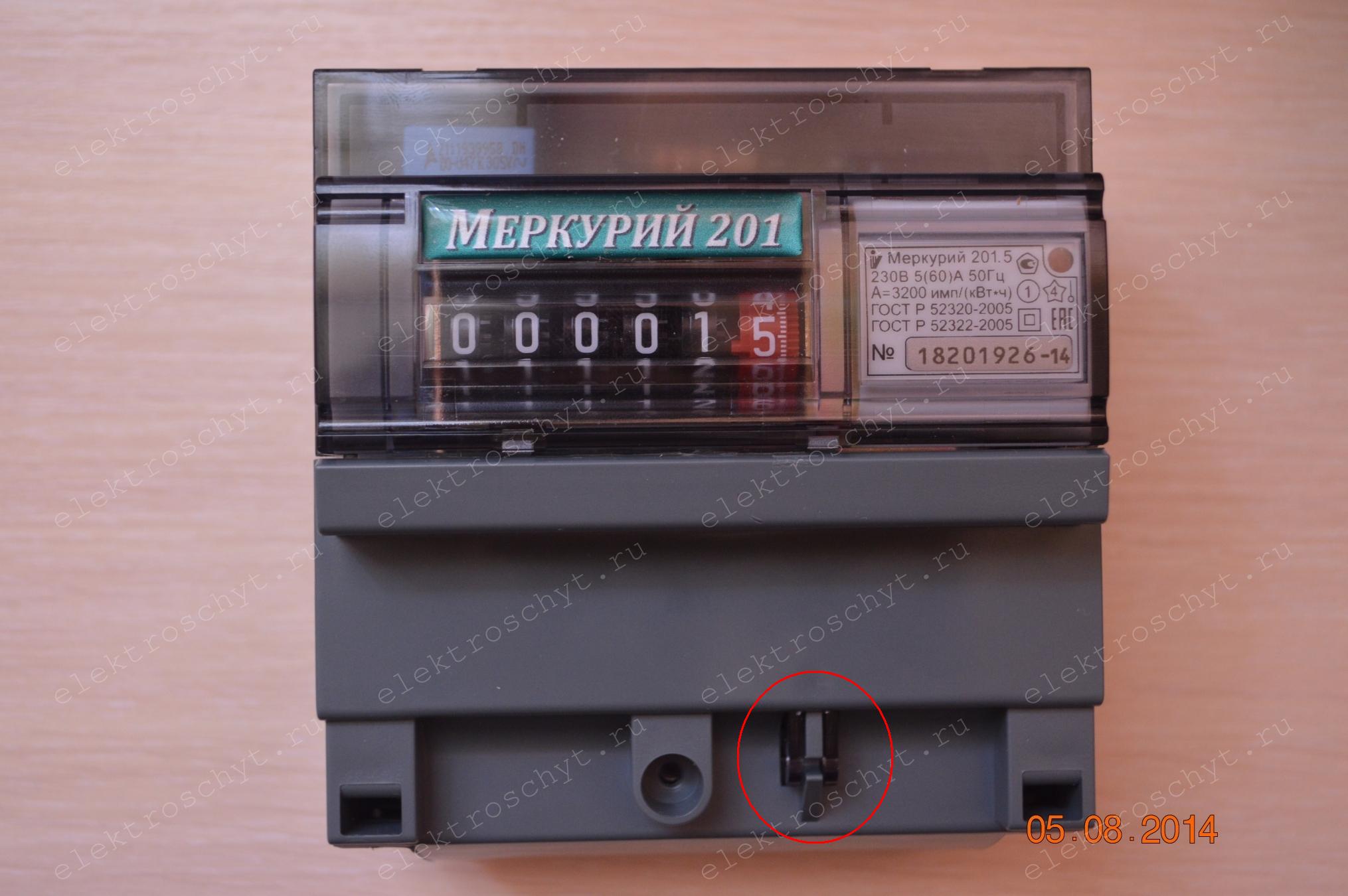

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины , которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.

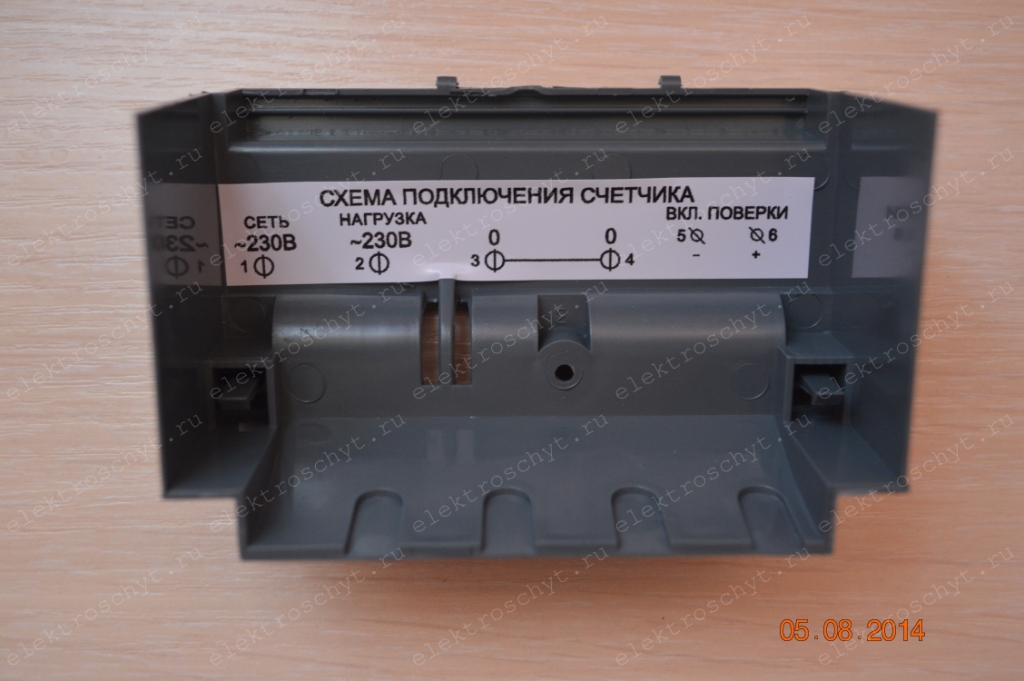

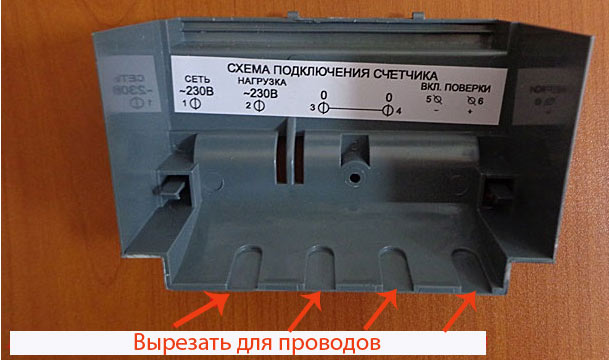

Как правило на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

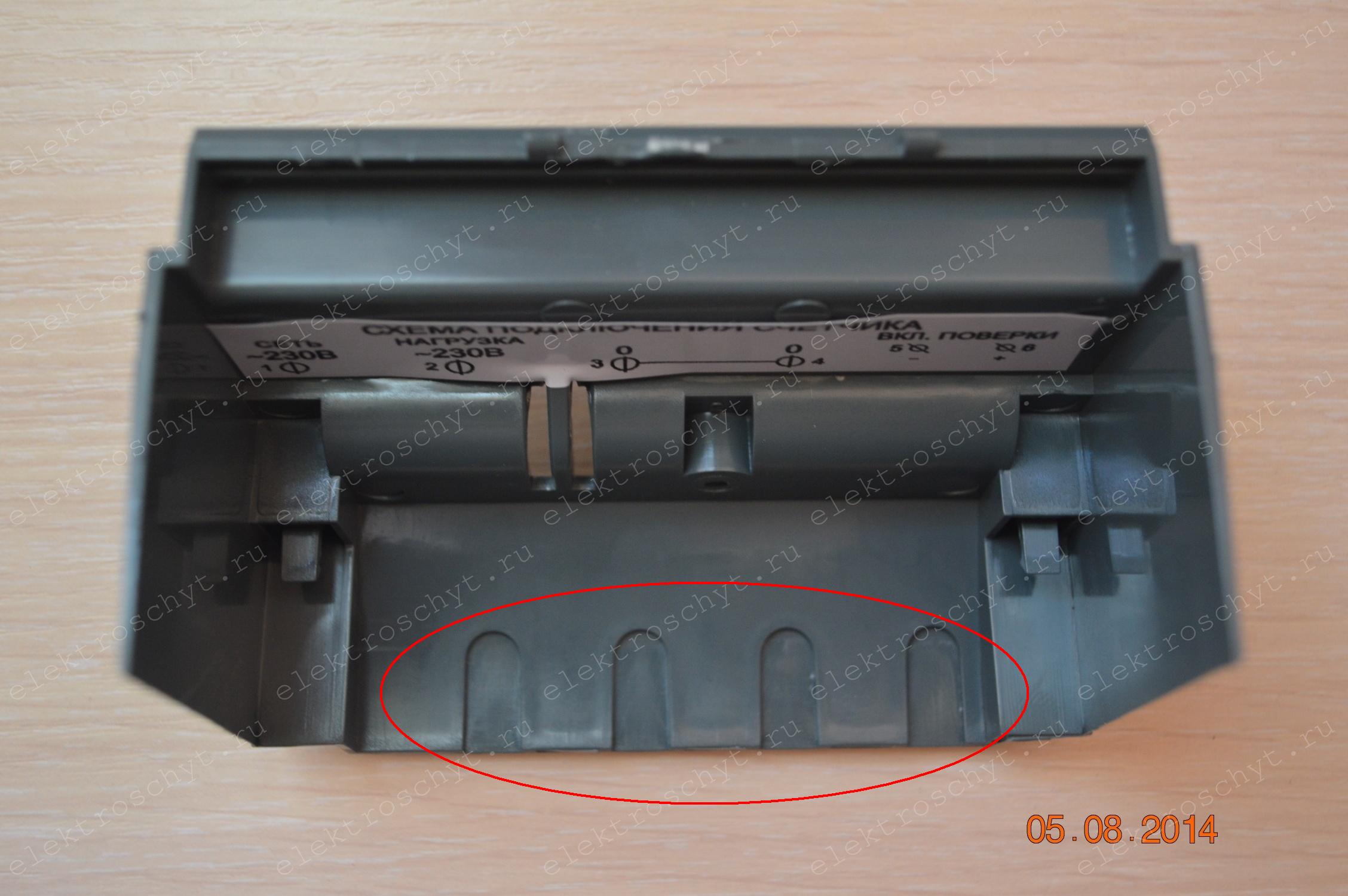

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

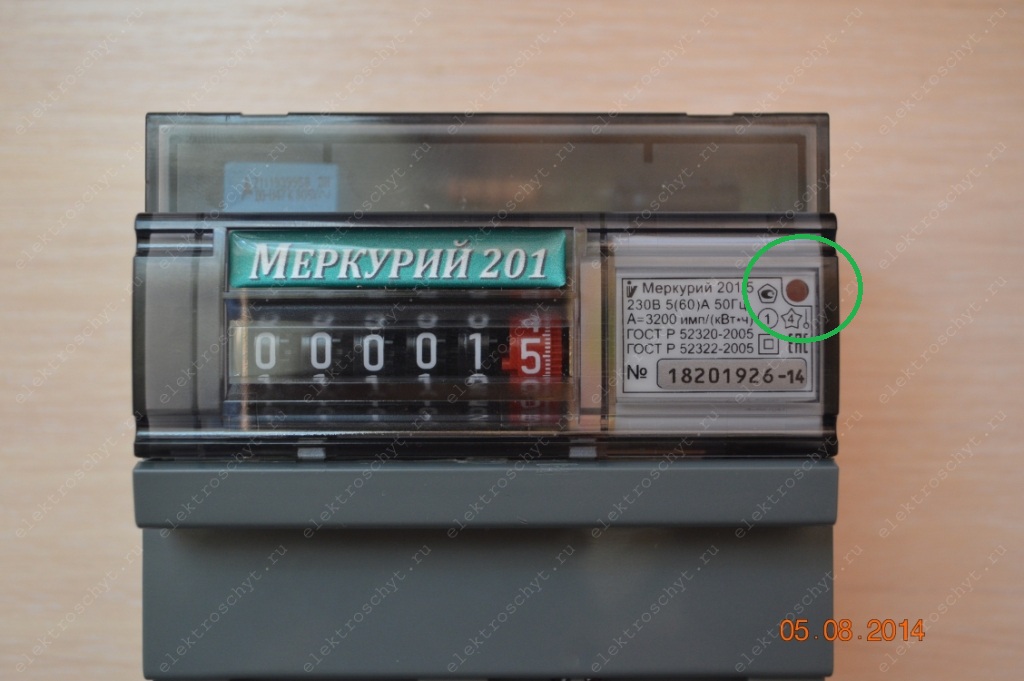

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

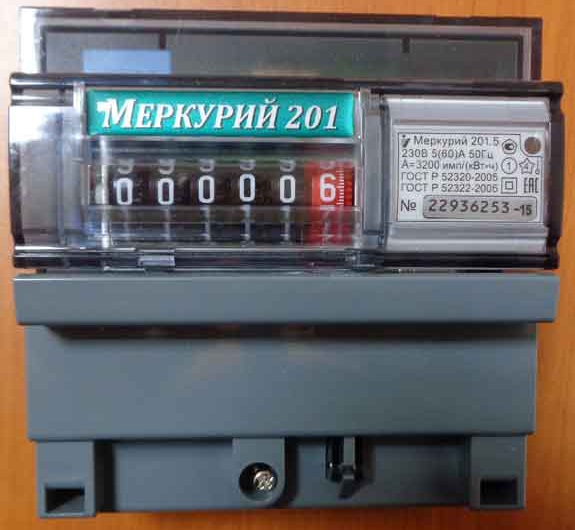

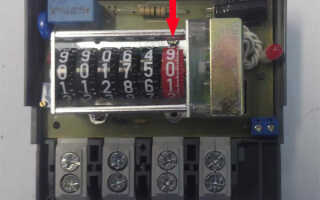

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

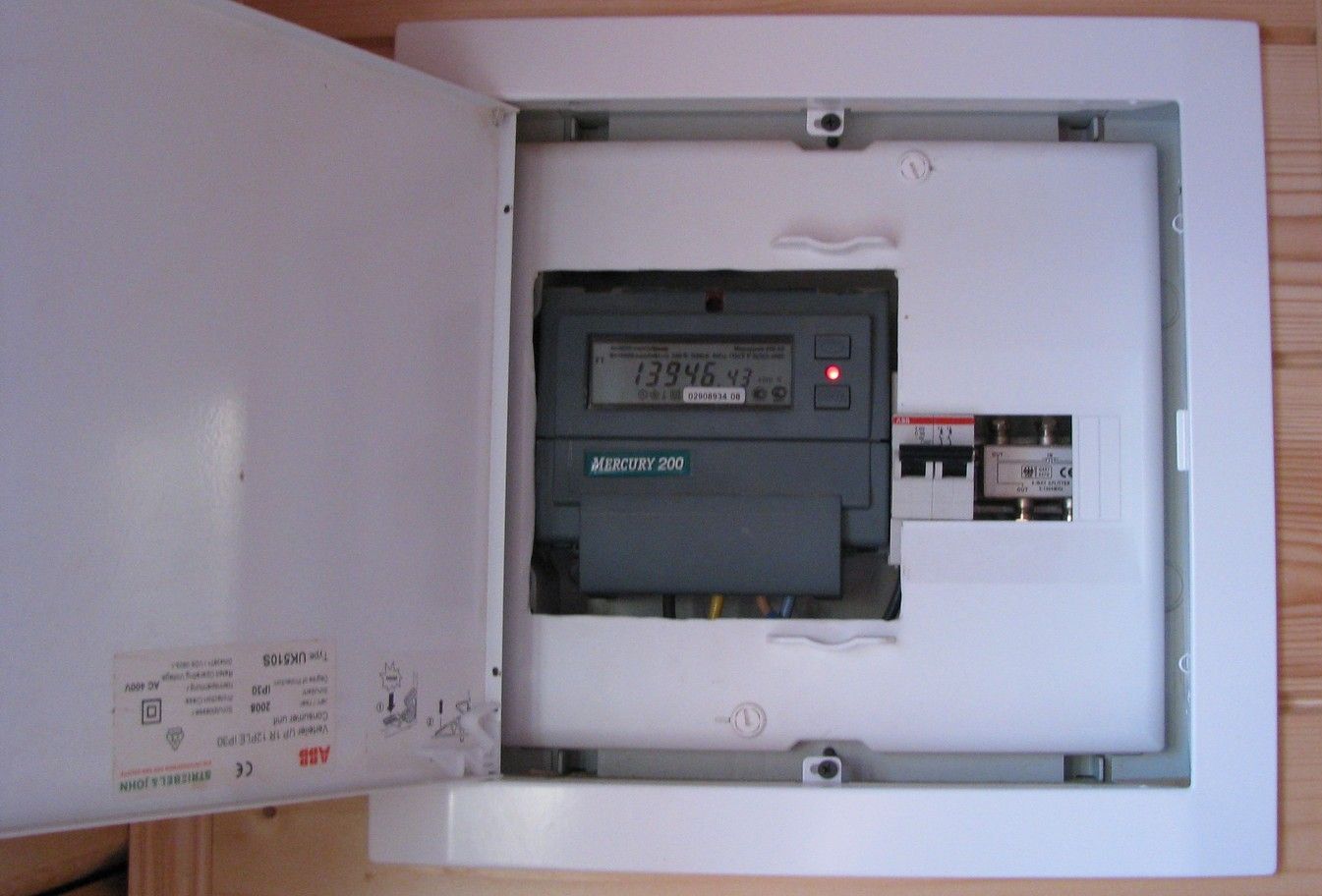

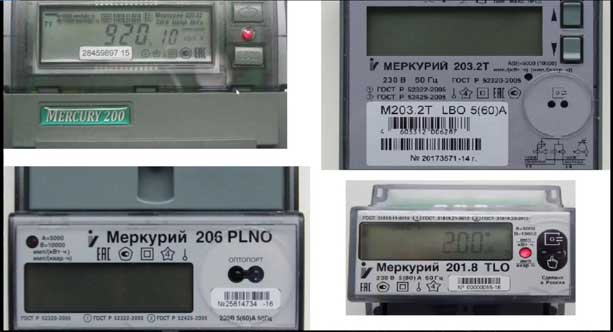

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

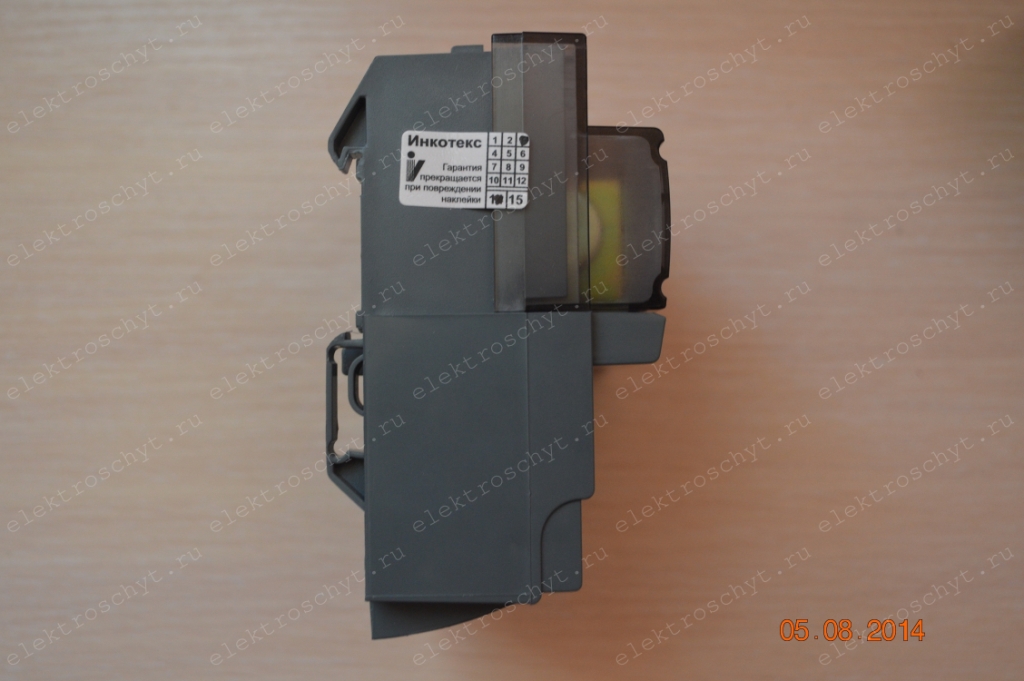

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты , чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Спасибо за внимание.

Монтаж электросчетчика Меркурий 201

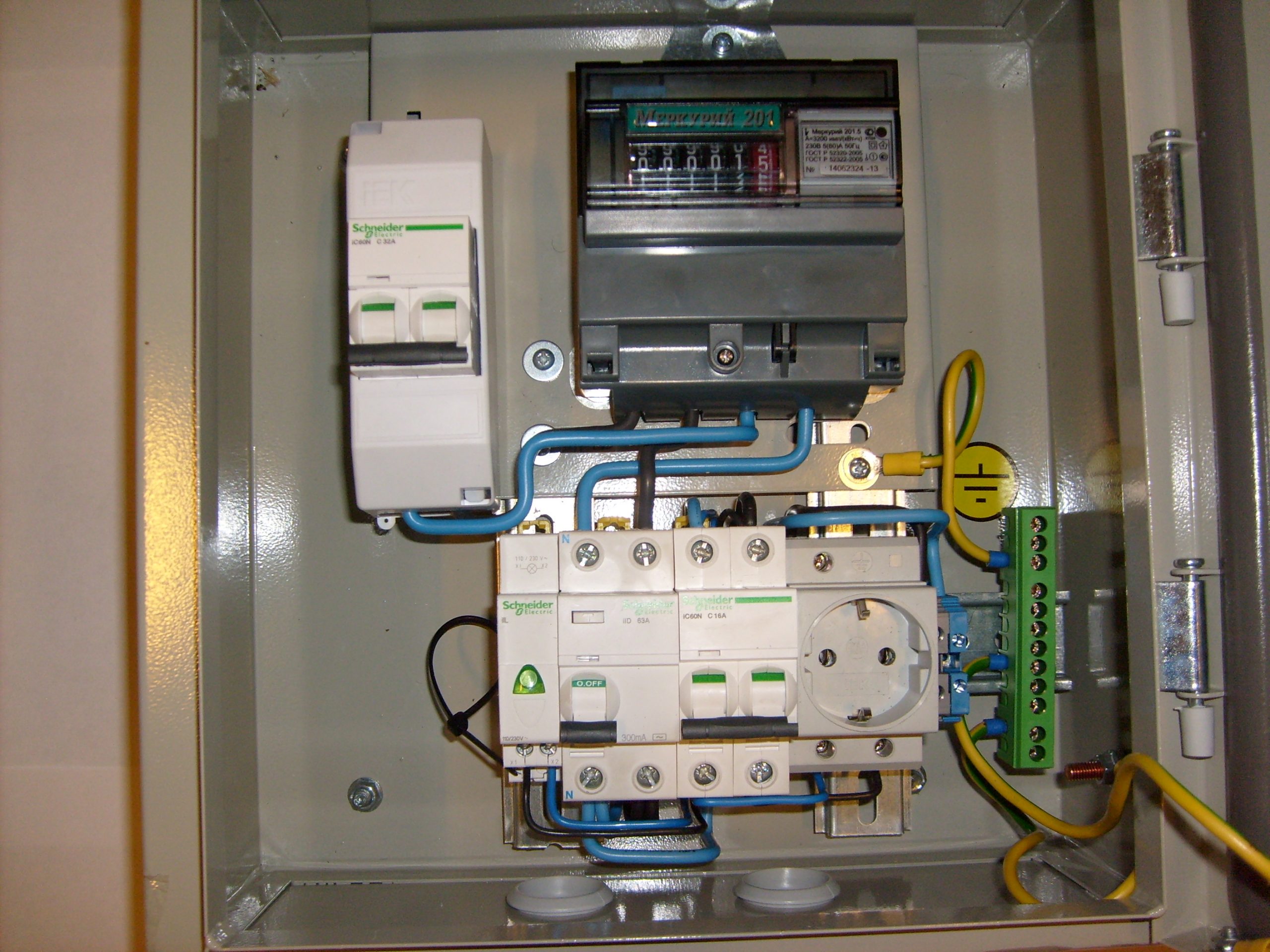

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

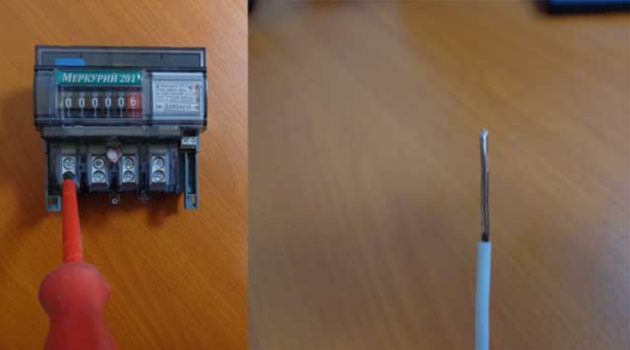

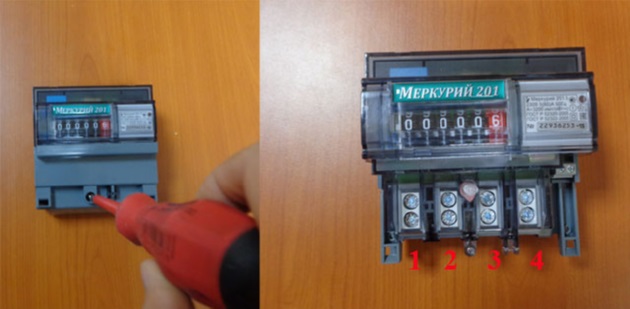

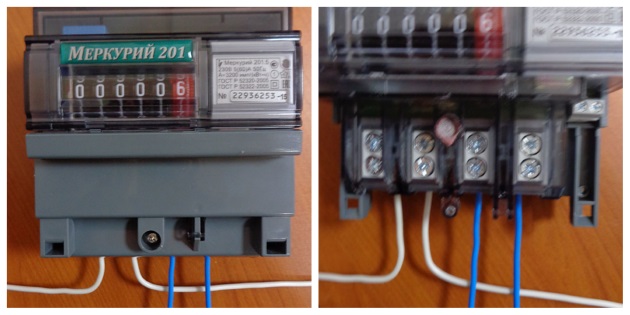

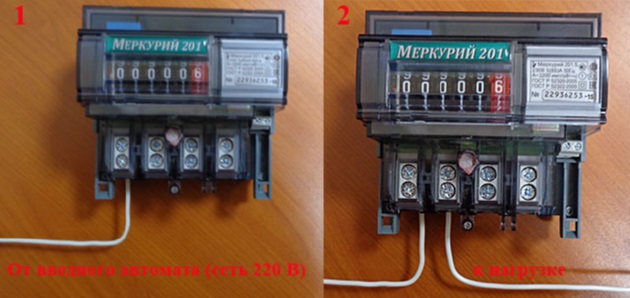

  1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
  2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
  3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
  4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.

Видео по теме

Хорошая

Преимущества прибора

Электросчётчик характеризуется следующими преимуществами:

  • простотой и надёжностью конструкции;
  • большим сроком эксплуатации;
  • продолжительными гарантийными обязательствами изготовителя;
  • простотой и удобством монтажа и подключения;
  • невысокой ценой;
  • компактные размеры.

Габаритные размеры счётчика Меркурий 201

Конструкция прибора позволяет его эксплуатировать в условиях температурного диапазона в пределах от -20 до +55°С, а для некоторых модификаций – от -40°С.

Схема подключения счетчика Меркурий 201

Схема подключения указа на внутренней стороне крышки самого счетчика.

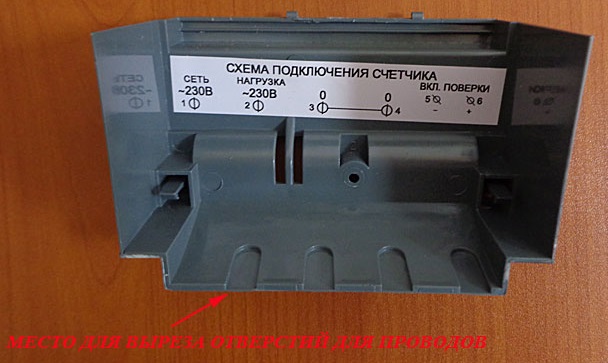

Фото крышки счетчика Меркурий 201

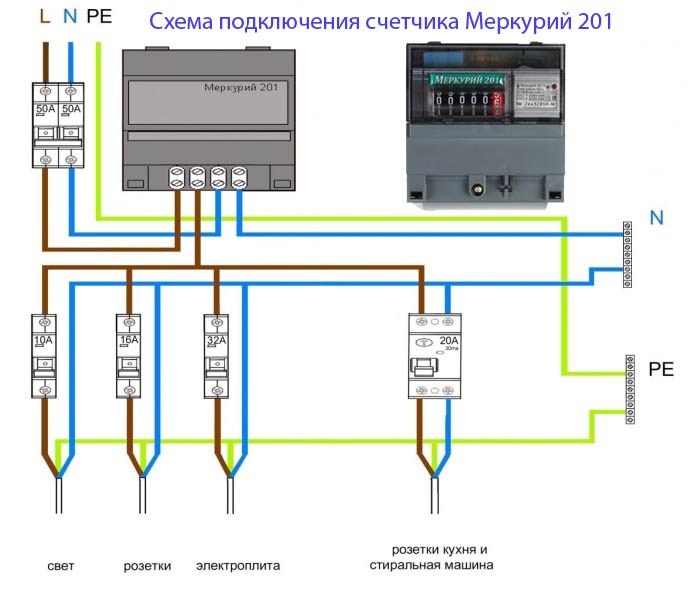

Схема подключения счетчика электроэнергии Меркурий 201

Частота индикации

Прибор снабжён индикатором, указывающим на интенсивность расхода. В зависимости от исполнения отмечается разная цена одного импульса. Постоянная составляет 3200, 5000 или 6400 импульсов, т. е. расход 10 Вт*ч будет соответствовать для различных моделей 32-м, 50-ти или 64-м импульсам индикатора.

Модификации

Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч — 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность — 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.

Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

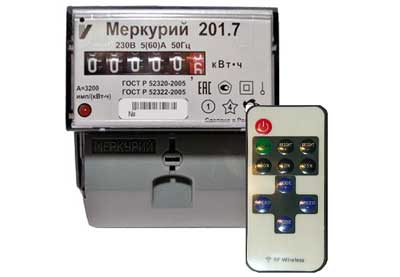

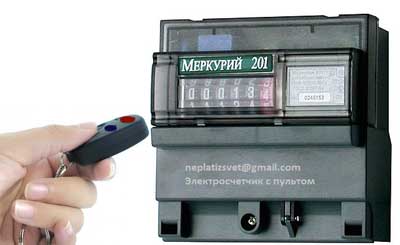

Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

При отключении функции экономии счетчик функционирует в заводском режиме.

Особенности и характеристики

Электронный электросчетчик Меркурий 201 используется в целях учета электроэнергии в сетях с напряжением в 220 В. Тип учета — однотарифный. Применяется он одинаково успешно в жилом и коммерческом секторе.

Устройство электросчетчика Меркурий 201 отличается следующими особенностями:

  • небольшой размер — Меркурий 201 представляет собой компактный счетчик с современным оформлением;
  • система защиты, которая предотвращает любые попытки украсть электроэнергию;
  • использование в качестве датчика тока шунта;
  • совершаемое крепление на дин-ейку, однако клиент может заказать пластину, предназначенную на посадочные места инд. электросчетчиков; потому способов, как установить электросчетчик Меркурий 201, имеется несколько;
  • присущий некоторым модификациям PLC-модем, который оперативно фиксирует все изменения в состоянии прибора.

Характеристика электросчетчика Меркурий 201 такова:

  • ном. ток — 60 и 80, напряжение — 220 В;
  • ориентировочный срок эксплуатации счетчика составляет 30 лет;
  • гарантия распространяется на первые 3 года работы;
  • время, по истечению которого необходимо проверить электронный счетчик электроэнергии Меркурий 201, составляет 16 лет (межповерочный интервал).

Успешная эксплуатация прибора возможна в следующих условиях. Счетчик электроэнергии Меркурий 201 5 должен крепиться на дин-рейку в местах, надежно защищенных от воздействия атмосферных осадков и повреждений механического характера.

Температурный диапазон использования — в пределах от +40 до -55 градусов по шкале Цельсия.

Приступая к эксплуатации, следует убедиться, что характеристика прибора отвечает следующим требованиям по классу точности, указывающий на погрешность, допустимую для прибора учета. Этот показатель не может быть больше двух, у данного прибора он равен единице. Пользователь может убедиться в этом, если взглянет на паспорт электросчетчика Меркурий 201.

В комплект входит:

  • само приспособление,
  • инструкция Меркурий 201 5;
  • переходная пластина (правда, с 2015 года в комплектацию она не входит).

Теперь о ценовом вопросе. Сколько стоит электросчетчик Меркурий 201? Ответ на этот вопрос зависит от модификации модели, о которых можно прочитать ниже. Стоимость счетчика Меркурий 201 простых моделей составляет до 100 рублей, однако встречаются и более дорогие модели. В целом же цены на прибор можно отнести к разряду демократичных.

Замена батарейки

Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.

Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.

После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.

Правила установки

Главный вопрос — подключение. Как установить Меркурий 201? Для этого нужно знать, что устройство на клеммнике имеет 4 контакт входа:

  • контакт для ввода фазы,
  • контакт для вывода фазы,
  • клемма, предназначенная для подключения «0» от сети извне,
  • клемма выхода «0» внутрь помещения.

Подключение требуется произвести в такой же последовательности. Производитель Меркурий 201 поместил на счетчик схему прибора, которая помогает сориентироваться при установке. Все провода осторожно укладываются, специально для этого на крышке имеются ячейки. Затем крышка плотно прикручивается.

Так происходит установка счетчика Меркурий 201 5. После этого прибор пломбируется специалистами и подключается к сети. Если все в порядке и монтаж Меркурий 201 прошел удачно, зажжется красный индикатор.

Показания определять не составит труда. Цифры на красном поле обозначают десят доли кВт в час, на черном — это целое значение. Как видно, счетчик электричества Меркурий 201 очень прост в эксплуатации. Он также отличается точностью показаний и другими полезными характеристиками.

Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.

Если вы еще не определились, какой электросчетчик купить себе домой, статья поможет вам выбрать именно тот счетчик, который вы хотели.

Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.

Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии :

1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.

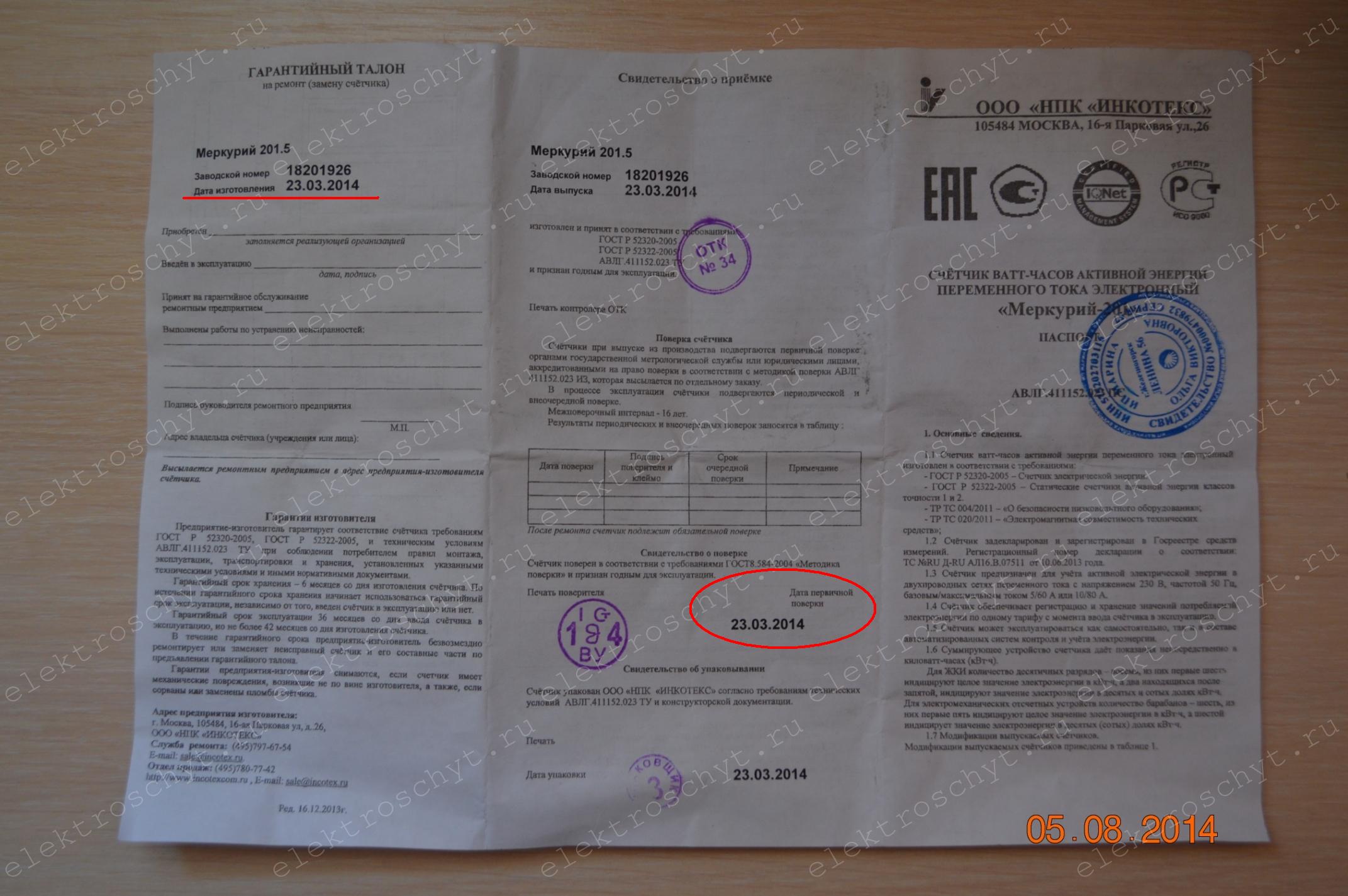

2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.

3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04

Можно ли сэкономить

Изделие допускает экономию электроэнергии, если потребитель разумно использует энергетические ресурсы и подключает приборы, отличающиеся экономичными показателями. Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.
