Сбой в работе автоматического выключателя является довольно частой проблемой электрики. Каким образом определяется сбой выключателя и каковы способы его устранения?

Возможные неисправности автоматических выключателей

Причины отключения защитного устройства могут быть вызваны неисправностью самого выключателя, замыканием электропроводки, перегрузкой потребителями электроэнергии, неисправностью электротехники.

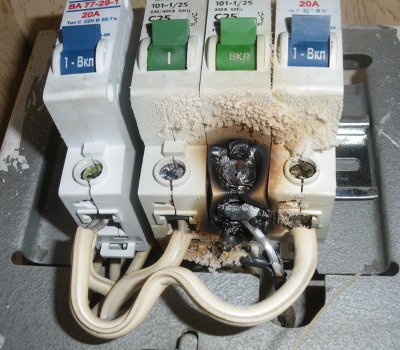

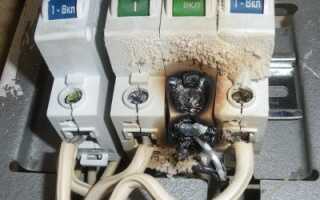

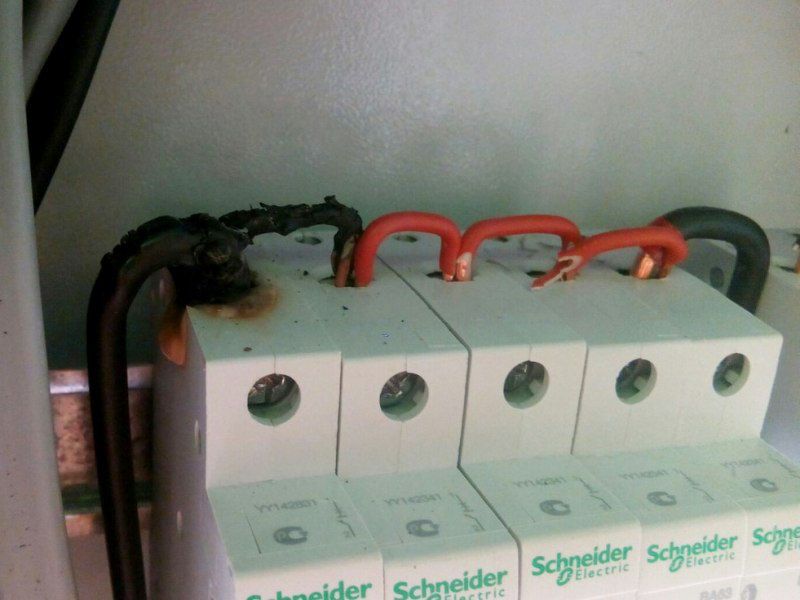

Слабое крепление проводов вызвало оплавление контакта автомата

Выявить причину ложного срабатывания защитного устройства не трудно, так же как и устранение неисправности автоматических выключателей.

Вступление

Кстати, не всегда всё работает, как должно не только в электрике. Ремонт помогающей нам техники, такой же рабочий процесс, просо к нему нужно быть готовым. Относится это и к дорожно-строительной технике. Поможет в ремонте дорожно-строительной техники надёжный поставщик запчастей с широким ассортиментом запчастей для большинства мировых производителей. Где его найти? Попробуйте на сайте arsenal-zapchast.ru. Не пожалеете, там запчасти для 13 марок ведущих производителей строительно-дорожной техники.

Автоматический выключатель и его поведение при коротком замыкании

Защитный автомат предназначается прежде всего для защиты надежности электрической проводки квартиры от перегрузок и коротких замыканий. Замыкание обычно становится причиной мгновенного возникновения в сети токов категории “сверх” (значительно превышающие норматив тока). Сверхток (для квартирной цепи до 12,6 Ампер) может приводить к выработке огромного количества энергии. Ее не в силах перенести ни один домашний прибор, после чего в участке замыкания можно наблюдать вспышку (электрическая дуга).

Если сразу не позаботиться об отключении аварийного электричества, можно столкнуться с очень опасными последствиями в виде пожаров или удара сверхтоком. Чтобы уберечь себя от короткого замыкания и моментального выхода из строя аварийного электричества, следует обзавестись аварийным выключателем. Моментальность отключения имеет продолжительность менее 0,1 секунды.

Выявление неисправного автомата

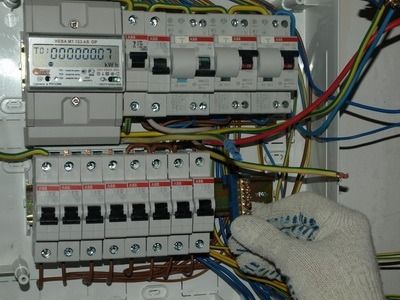

В случае частого срабатывания автоматического выключателя без видимых причин, нужно начать поиск неисправностей с распределительного щитка и самих устройств защиты. Данная проверка наименее трудоемкая, и часто неполадки бывают выявлены именно на этом этапе.

Неисправность автоматического выключателя можно выявить и без покупки нового устройства и его замены – достаточно иметь в щитке подключенные аналогичные по параметрам защитные автоматы.

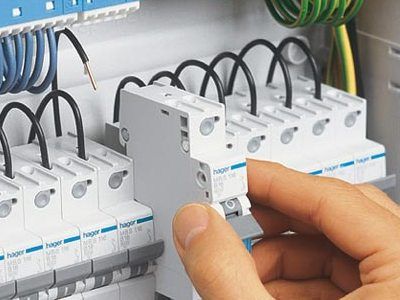

Поменять местами одинаковые по мощности автоматы, не изменяя расположение перемычек и проводов

Если какой-то автомат часто выбивает, то для его проверки нужно группу пользователей, которую обслуживает данное устройство, подключить на соседний аналогичный автомат, а освободившиеся провода от линии по соседству подключить на данный автоматический выключатель (поменять местами линии).

При данном переключении автоматически устраняется частая причина выбиваний автоматов – недотянутые контакты могут сильно греться, и тепло от них будет передаваться к биметаллической пластине устройства, вызывая его ложное срабатывание. При затяжке контактных клемм данная причина срабатываний может быть устранена даже без ведома мастера. Этот нюанс также нужно иметь в виду.

Плохой контакт не только является причиной ложного срабатывания, но и может полностью вывести автомат из строя

Из-за искривления корпуса возможен механический дефект в автомате, и его срабатывание от вибрации. При отсоединении проводов и повторном подключении дефективного автоматического выключателя, в нем могут быть сняты механические натяжения в корпусе, что вызовет недоумение мастера из-за самопроизвольного устранения неполадки.

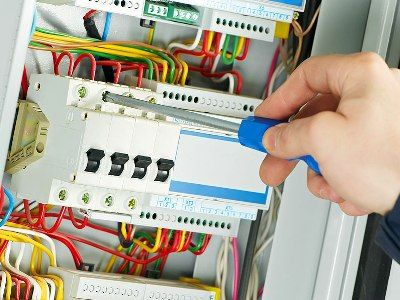

Подтягивание контактов может снять механические напряжения в корпусе автомата

В случае срабатывания другого, исправного автомата на переключенной группе пользователей, следует искать причину в электропроводке. Если на новой линии тот же автомат будет таким же образом часто срабатывать, то он однозначно подлежит замене или ремонту.

Замена неисправного автомата

Причины износа автомата

Несмотря на то, что автоматические выключатели не являются разборными по определению, народные мастера научились их разбирать и ремонтировать. Рассверлив при помощи дрели заклепки, корпус автомата можно разобрать.

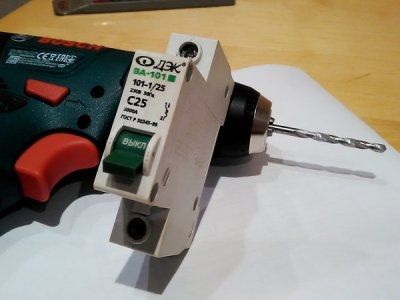

Для разборки автомата понадобится дрель

Подгоревшие контакты имеют большее переходное сопротивление, вследствие чего они перегреваются, и тепло переходит к биметаллической пластине, заставляя ее деформироваться и выключать ток.

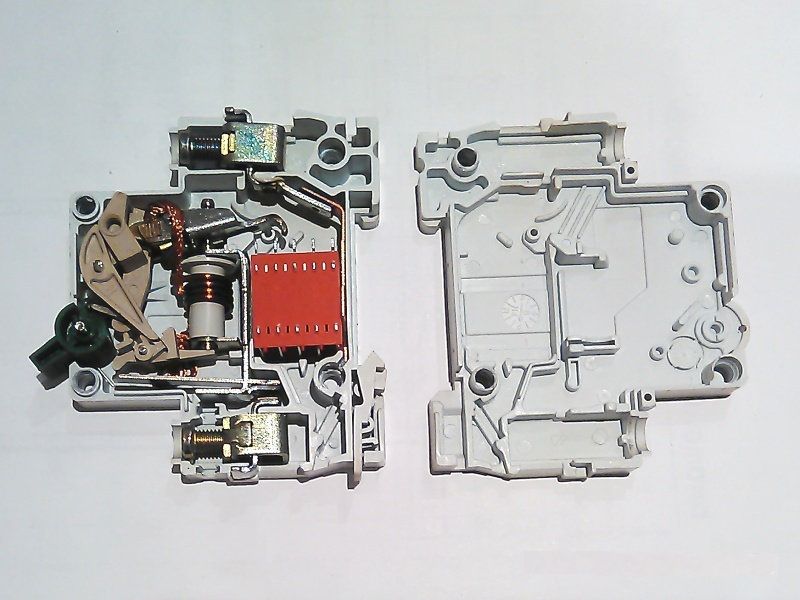

Разобранный автоматический выключатель

Элементарная чистка подгоревших контактов автоматического выключателя может продлить срок службы автомата, и предотвратить дальнейшие ложные срабатывания. Нужно помнить, что подгорание контактов возникает при включении автомата в то время, когда все электроприборы включены в сеть, то есть, под нагрузкой.

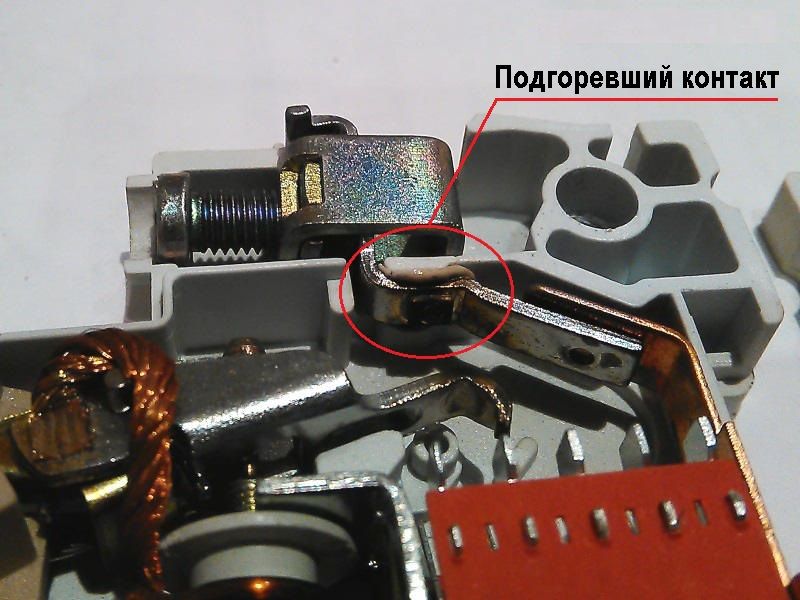

Подгоревшие контакты увеличивают общий нагрев автоматического выключателя

Поэтому, после срабатывания автомата рекомендуется отключать все электроприборы, дать время выключателю остыть, после чего включать его повторно. При попытках насильно включить еще горячий автомат под нагрузкой его контакты очень быстро выйдут из строя, что и станет причиной частого срабатывания защиты.

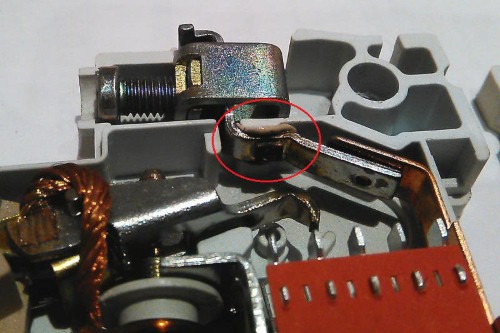

Подгоревший из-за принудительного включения автомата контакт биметаллической пластины

Время-токовая характеристика автомата

Функцией автоматического выключателя является защита электропроводки от короткого замыкания, сопровождающегося высокотемпературной электрической дугой, и от длительной перегрузки, вызывающей перегрев проводов, расплавление и возгорание изоляции.

После проверки автоматического выключателя и электромонтажа в щитке, причину частого выбивания защиты следует искать в электропроводке и в подключенном оборудовании.

В конструкции автоматического выключателя существуют два элемента, которые реагируют на превышение нагрузки в электропроводке.

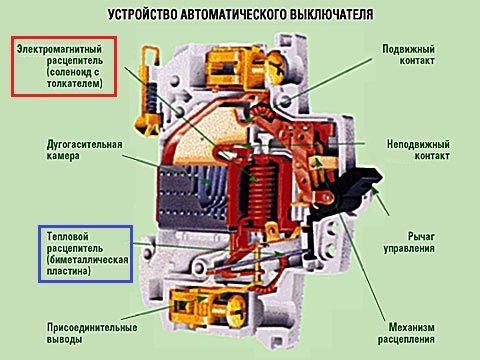

Рамками выделены элементы, реагирующие на превышения силы тока

Не вдаваясь в подробности устройства и характеристик автоматических выключателей, с которыми можно ознакомиться более подробно на данном ресурсе, следует выделить два условия, при которых автомат срабатывает:

  • Короткое замыкание, на которое практически моментально реагирует электромагнитный расцепитель, являющийся частью выключателя. Ток по силе может в десятки раз превышать номинал автомата;

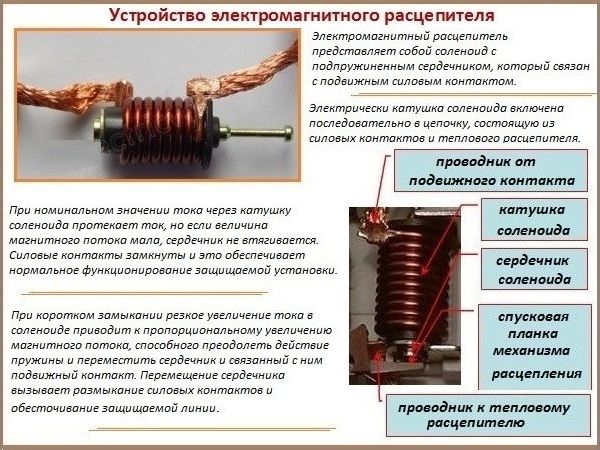

    Устройство и описание работы электромагнитного расцепителя

  • Продолжительные превышения номинального тока, указанного на корпусе выключателя. Время и сила тока, необходимые для выключения автомата можно выяснить из время-токовой характеристики автоматического выключателя. Времятоковая характеристика автоматического выключателя

    Данная характеристика необходима для обеспечения запуска устройств, обладающих большими пусковыми токами (электродвигатели, трансформаторы, холодные электронагреватели). Краткосрочное превышение номинального тока обеспечивается периодом времени, нужным для нагрева теплового расцепителя.

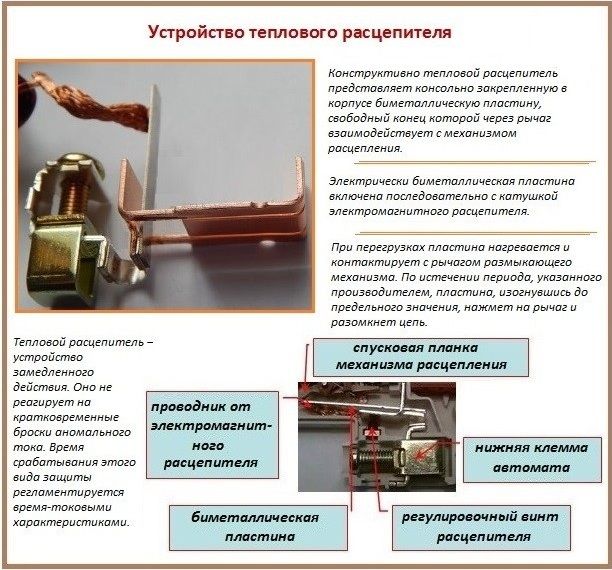

    Устройство и описание работы теплового расцепителя

Также следует проверить нагрев рядом стоящих автоматических выключателей. Большое тепловыделение от них может сдвинуть время-токовую характеристику проблемного автомата, заставляя его срабатывать быстрее и при меньшем токе.

Само по себе данное тепловыделение соседних автоматических выключателей не может служить причиной частого выбивания защиты, но его нужно учитывать при общем анализе работы автомата и проверке защищаемой им электропроводки.

Неисправность автоматического выключателя в электросети

У вас периодически выбивает автоматический выключатель. Вероятностные причины этого в следующем:

  • Короткое замыкание в цепи;
  • Перегрузка в сети;
  • Повреждение проводов периодически приводящие или к короткому замыканию или перегрузке.

Для начала нужно диагностировать электрическую сеть на перегрузку и короткое замыкание. Если этих неисправностей не обнаружено, а автомат все равно отключается, то очень вероятна неисправность самого автоматического выключателя.

Автоматический выключатель и перегрузка

Второе назначение автоматического выключателя это защита от перегрузки. В устройстве автоматического выключателя есть биметаллическая пластина (тепловой расцепитель), перегрев которого отключает электроцепь от питания. Перегрев пластины происходит при перегрузки в сети. Понятно, что нагрев и соответственно отключение цепи происходит не мгновенно, а через некоторое время. В зависимости от прогрева автомата защиты это время может быть менее секунды или несколько десятков секунд.

Переходим к неисправностям электрики квартиры.

Неисправность электропроводки

Неисправность электропроводки может быть вызвана коротким замыканием между фазой и нулевым проводом. В этом случае выбивает автоматический выключатель без подключения какой-либо нагрузки. Поиск места короткого замыкания может быть длительным.

Ускорить поиск места неисправности проводки можно, также заменяя отдельные участки электропроводки временным кабелем. На найденном участке электропроводки с местом короткого замыкания проверяются все розетки, светильники. Поврежденный участок можно проверить мегомметром, или в крайнем случае мультиметром (лучше стрелочным тестером) в диапазоне больших сопротивлений.

Неисправности автомата

Причина неисправности автоматических выключателей в основном заключаются в низком качестве исполнения. Поэтому, если вы сомневаетесь в качестве автомата, при его отключении, нужно проверить его методом замены на рабочий автомат, с таким же номинальным током.  Из-за низкого качества автомата, может присутствовать нагар на подвижном и неподвижном контактах устройства. Как результат возможно оплавление корпуса прибора.

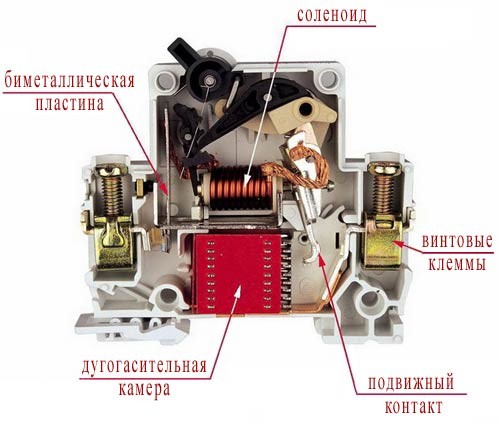

Устройство автоматического выключателя

Из-за не плотного прилегания поверхностей контактов, возникает искрение и как правило появляется нагар. Возникновение нагара происходит из-за увеличения сопротивления между контактами и их перегрева. От перегрева контактов устройства греется тепловой расцепитель, что вызывает его ложное срабатывание и отключение прибора.

Неисправность автоматического выключателя может вызвать плохой прижим соединения проводов на входных и выходных контактах. Поэтому затягивать соединения проводов и контактов нужно с достаточным усилием, но не перетягивать, так как возможно повреждение корпуса.

Нагар на подвижном и не подвижном контактах автомата

Для надежного крепления проводов при монтаже, рекомендуется использовать одинаковые сечения монолитных проводников в местах их соединений на автоматах. Выбивать автомат с номинальным током до 10 А может при включении стабилизатора, перегорании лампы накаливания, включении электродвигателя, когда происходит бросок тока превышающий номинал автомата.

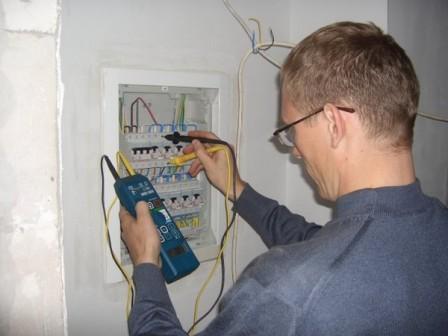

Проверка автоматического выключателя

Сделайте элементарную проверку автоматического выключателя.

  • Отключите электропитание квартирного щитка;
  • Отключите все автоматы защиты;
  • Пощелкайте рычаг взвода автоматического выключателя. Он должен включаться и выключаться с характерным звуком «щелк».
  • Если щелчка не слышно автомат неисправен и требует замены.
  • Если щелчок есть, измерительным прибором измерьте сопротивление между клеммами автомата защиты. При «вкл.» автомата сопротивление должно быть близко к нулю. При «выкл.»  автомата сопротивление должно быть близко к бесконечности.

Однако даже если диагностика автомата показала, что автомат исправен это не значит, что исправна уставка (тепловой расцепитель) автомата защиты.

Вообще говоря, заводская неисправность автоматических выключателей не такая уж редкость и выбор автомата защиты имеет важное значение. Что уж говорить о возникающих неисправностях автоматов в процессе работы.

Например, сработал автомат пару раз и вышел из строя. Или «пережил» слишком большой сверхток и вышел из строя.

Нельзя исключать неисправность самого автомата защиты, как основной причиной его периодического отключения.

Совет, поменяйте автомат защиты на новый, предварительно заново сделайте расчет автомата защиты.

Установка автоматического выключателя дело простое, а такая замена может избавить вас от капитальных работ по поиску других неисправностей электрики квартиры.

Статьи по теме

Похожие посты:

Ремонт автоматических выключателей

Некоторые умельцы пытаются заниматься ремонтом автоматических выключателей. А вот среди профессионалов, устранение неисправности автоматических выключателей не практикуется, разве что косметическая зачистка внешних контактов прибора. Автомат — это достаточно сложное устройство с отрегулированной защитной функцией.

Не знающий умелец может и вовсе его не собрать после ремонта. Защищать подгоревшие контакты напильником, а тем более наждачной бумагой, не рекомендуется. При таких способах зачистки нарушается плоскость соприкосновения контактов, появляется шероховатость, которая вызывает повышенное искрообразование и появление нагара.

Заменить можно разве что искрогасители и еще восстановить резьбу наружных креплений контактов. Заменой силовых контактов также не следует увлекаться, так как после их установки необходимо регулировать усилие прижима, ток срабатывания теплового расцепителя, что возможно сделать только на специальном стенде в заводских условиях. В противном случае вы получите автомат с худшими параметрами и не высокой надежности.

Отсюда вывод: Ремонтом этих приборов заниматься не следует, лучше приобрести новое защитное устройство с необходимыми характеристиками, хорошей надежностью и большим сроком службы.
