Примеры изготовления телевизионного разветвителя своими руками

Телевизионный краб

(сплиттер, сумматор, разветвитель) – это радиотехническое устройство, предназначенное для подключения к одному или нескольким источникам телевизионного сигнала (кабельной сети, обыкновенной или спутниковой антенне) нескольких приемных устройств (телевизоров, видеозаписывающих устройств).

Попался мне на глаза самодельный разветвитель, который я сделал, когда появились первые видеомагнитофоны, и возникла необходимость смотреть по телевизору одну программу и одновременно записывать другую. Тогда и слово краб не употребляли, и такие устройства называли «Разветвитель телевизионного сигнала».

Конструкция разветвителя представляет собой плоскую коробку с заклепанными по углам четырьмя буксами с резьбой. Сверху коробка закрывается крышкой, сделанной из листа фольгированного стеклотекстолита, четырьмя винтами. Крышку можно сделать из любого металла, железа, латуни, таким образом, обеспечивается экранирование деталей разветвителя.

На крышке, с помощью винтами М2,5 и гайками закреплены три стандартных телевизионных разъема старого типа. Радиальные выводы разъемов припаиваются непосредственно к крышке. Таким образом, они соединяются между собой и обеспечивается электрический контакт с экраном.

Непосредственно на центральных выводах телевизионных разъемов навесным монтажом распаяны детали разветвителя.

Хоть и прошло с тех пор не один десяток лет, но электрическая принципиальная схема разветвителя не изменилась и все современные телевизионные крабы и сплиттеры сделаны по такой же электрической схеме. На фотографии принципиальная схема разветвителя для подключения двух телевизоров.

Для согласования между центральными выходами разъемов XW2 и XW3 установлен резистор номиналом 150 Ом. Трансформатор Т1 можно изготовить самостоятельно, намотав равномерно по кругу в два провода провод диаметром 0,2-0,3 мм на ферритовое кольцо проницаемостью 600-2000 наружным диаметром 7-10 мм. При распайке выводов трансформатора нужно соблюдать фазировку, начало обмоток обозначены точкой.

Этот разветвитель я и сейчас иногда использую, когда надо подключить два стоящих рядом телевизора для сравнения качества картинки или настройки.

Хоть в крабе и установлены розетки советского производства, но к нему можно подключать штекеры как советского производста, так и современные F-разъемы. При самостоятельном изготовлении телевизионного разветвителя можно вместо морально устаревших разъемов, установить современные телевизионные F-разъемы.

ADSL splitter

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

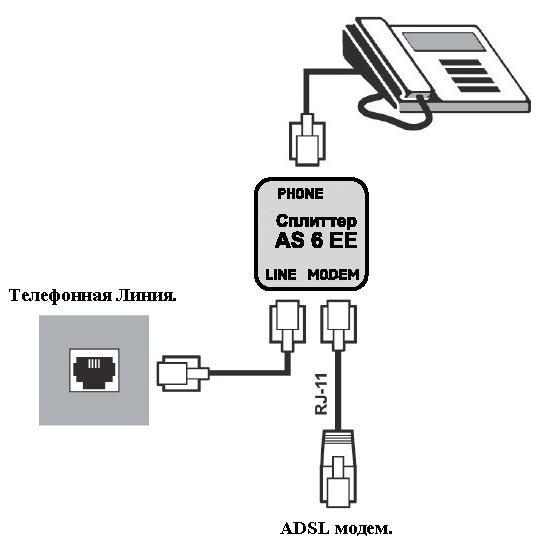

Подключение ADSL сплиттера. Самый распространенный вариант.
1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

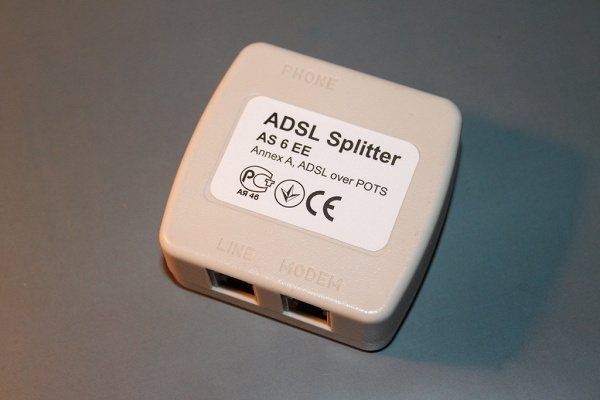

ADSL сплиттер ZyXEL AS 6 EE

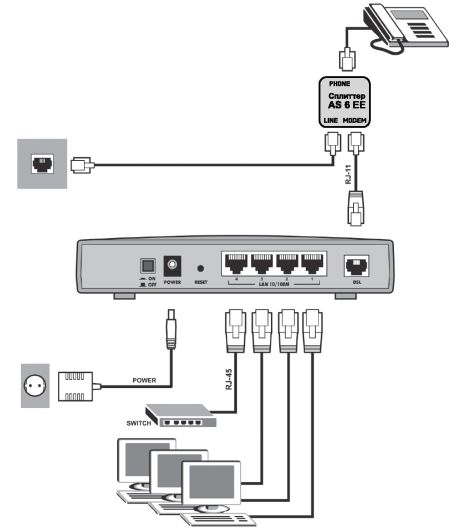

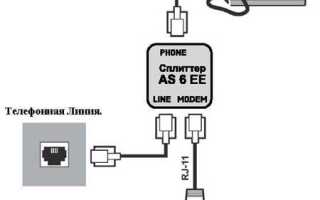

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

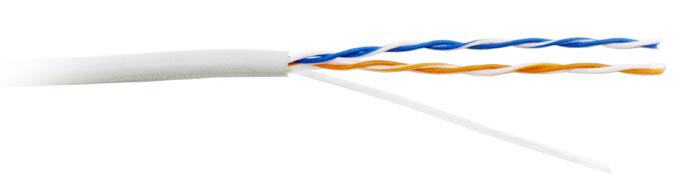

Кабель витая пара UTP, категория 5, 2 пары, solid UTP2-C5E-SOLID-GY
Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено! В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров используются два центральных контакта.

Возможные варианты подключения ADSL splitter’а

Каскадное подключение. Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

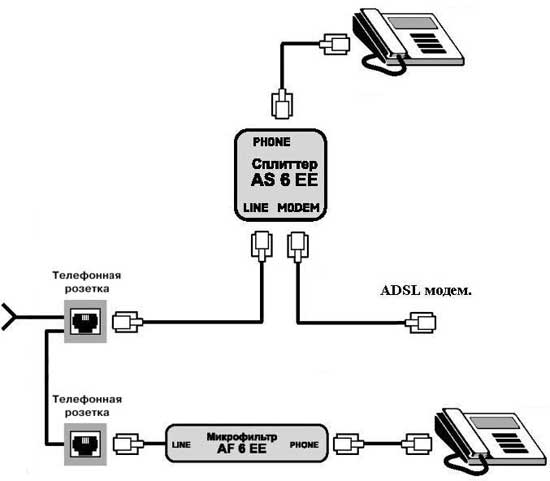

Использование микрофильтров
Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Источник

Как не надо подключать Splitter

Самые распространенные ошибки подключения, при которых могут страдать скорость передачи данных в сети или бесперебойность ее работы:

  • Добавление сплиттера после стационарного телефона. Иногда, чтобы не переделывать всю схему, ее оставляют “как есть”, а частотный фильтр добавляют в любом удобном месте. Это неправильно, так как в этом случае не избежать помех сигнала.
  • Беспорядочность установки. Для добавления в сеть модема просто устанавливают сплиттер перед ним. Это случается из-за непонимания принципа работы данного устройства, в итоге оно некорректно выполняет свои функции.
  • Неправильная интерпретация меток. Иногда кабель входящего сигнала подсоединяют к выходу Phone, а городские телефоны – к Line. В таком случае телефония работать будет, а модем – нет.

Ошибки в установке возникают и по вине производителя, который ошибочно указывает в документации к сплиттеру неправильные метки входных и выходных разъемов. Поэтому, если все компоненты подсоединены, а сеть не работает, стоит еще раз проверить, какой провод куда включен.

ADSL сплиттеры. Устройство. Схемы подключения

Как правильно подключить ADSL splitter

Скрины взяты из документации к модемам ZyXEL, HUAWEI, D-Link и пр.

Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

1.

В разъем
LINE
сплиттера подключают городскую телефонную линию. Иногда этот разъем называют
LINE-IN
, например сплиттеры ECI-TELECOM. Других вариантов не встречал.

Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2.

В разъем
MODEM
сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют
LINE-OUT
, в сплиттерах D-Link этот разъем называют
ADSL
. У SIEMENS он называется
NT
(Network Termination).

Чем подключать ADSL splitter.

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»).

В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля)

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM

заменили на RJ45.

Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter’а.

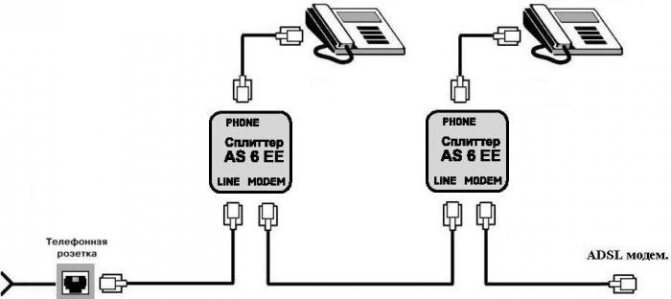

Каскадное подключение. Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

Это нестандартное соединение, которое заключается в создании сети из двух или больше стационарных телефонов и модема. Такой тип подключения может быть выполнен в двух вариантах:

  • При помощи нескольких сплиттеров. На первом из них подключения стандартны, кроме модема – вместо него кабель присоединяется к следующему сплиттеру. Дальше сеть строится согласно общим правилам, описанным выше.
  • При помощи фильтра и сплиттера. Это аналог предыдущего варианта, но второй и последующие телефоны подключаются здесь параллельно абонентской розетке.

Стоит учитывать, что каскадное подключение рекомендуется использовать только в крайних случаях, когда телефонную проводку очень сложно изменить. К тому же, не все устройства подойдут для такого типа подключения. Например, у фильтров производителя Siemens есть развязка конденсаторами на выходе NT, поэтому нет возможности провести постоянный ток к устройству, подключенному ко второму сплиттеру.

Что это

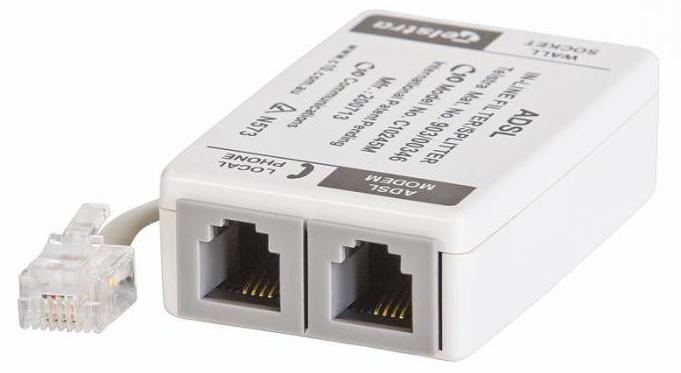

Сплиттер ADSL служит для того, чтобы отделять частоту голосового сигнала от частот, использующихся модемом. Он обеспечивает отлаженную работу устройств, которые подключены к телефонной линии. Сплиттеры оснащены специальной защитой от перенапряжения и тока, возникающих в кабелях во время грозы. Прибор небольшого размера, похож на прямоугольную коробочку с тремя разъемами «Line», «Phone», «ADSL». Благодаря ему модем и телефон могут работать без перебоев на одной линии и не зависеть друг от друга.

Иногда вместо этого устройства используют микрофильтр, который устанавливают в месте подключения телефонного аппарата. Часто применяются схемы, при которых микрофильтры подключаются одновременно со сплитерами. Сплиттер ADSL бывает двух типов: Annex A и Annex B. Технология ADSL переводится и расшифровывается как «асимметричная цифровая абонентская линия», она является высокоскоростной.

Плюсы и минусы

К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать экранированные провода. ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.

Параметры

Сплиттер имеет спецификацию локальной сети ADSL, нагрузочную емкость на выход телефона, максимальный рабочий ток и импульсовый, определенное время срабатывания по напряжению и защите при токе, напряжение срабатывания разрядника, проходное сопротивление. Все эти параметры указываются в инструкции. Сплиттеры принято устанавливать в помещениях, максимально защищенных от прямых солнечных лучей и высокой влажности. Весит устройство не более сорока граммов.

Особенности

Как работает сплиттер ADSL? Это пассивный элемент сети. Он разделяет световой сигнал от одного к нескольким портам между абонентом и стационарным оборудованием. Такие приборы еще называют оптическими делителями. Сплиттеры очень компактные, стоят недорого, независимо разделяют режимы на разные направления, обладают низкими вносимыми потерями и высокими в обратном. По параметрам длины волны они бывают однооконные, двухоконные, трехоконные, широкополосные.

Если необходимо подключить к Интернету рабочий офис, лучше обратиться за помощью к профессионалам. Они подберут специальное оборудование, настроят его. В этом случае часто используют сплиттер и набор фильтров. Для домашнего подключения понадобится всего лишь прибор и телефонная линия. Ко всем моделям в комплекте прилагается подробная инструкция по созданию сети.

Подключение к антенне с усилителем

Активной называется антенна, в которой применяется блок усилителя. Питание к усилителю как правило подводится по антенному кабелю. Для подключения в такой ситуации нескольких приборов используется два метода.

С помощью сплиттера

Усилитель активной антенны необходимо запитать. Но через обычный сплиттер это сделать не удастся, потому что в нём находятся элементы препятствующие прохождению напряжения необходимого для питания прибора.

Питание к усилителю можно подать если применить специальный сплиттер с проходом по питанию (Power Pass).

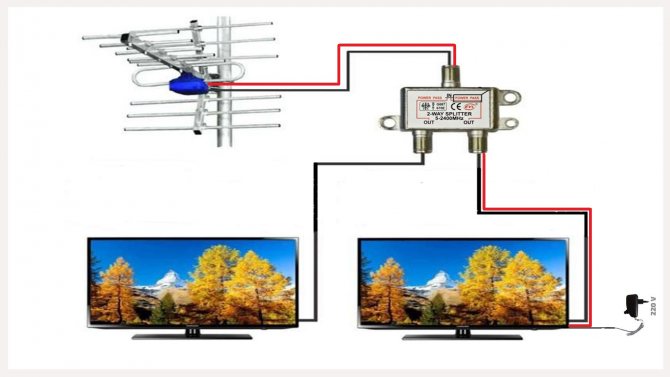

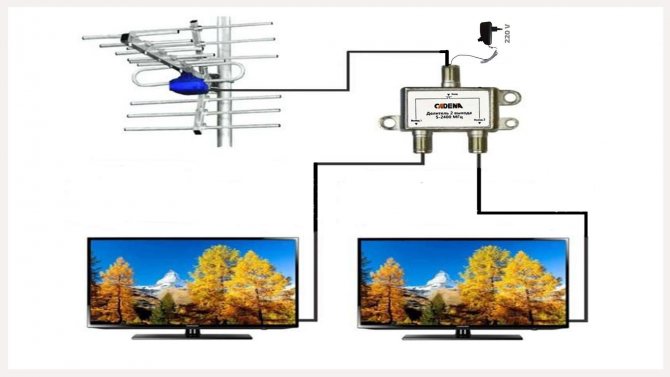

Схема подключения телевизоров к активной антенне через специальный сплиттер

При таком подключении телевизионные приёмники делятся на активный (через него подаётся питание к антенному усилителю) и пассивный.

Обычный разветвитель

Возможно использование обычного разделителя. В этом случае питание к антенному усилителю можно подать между антенной и сплиттером.


Схема подключения ТВ через обычный делитель

В итоге имеем:

  • усилитель запитывается необходимым напряжением;
  • сигнал от антенного усилителя через сплиттер идёт к телеприёмнику.

При необходимости подключения нескольких телевизоров используйте сплиттер с нужным числом выходов. Схема соединения такая же.

Если в сплиттере остаются неиспользуемые выходы, то к ним необходимо подсоединить балласт — резистор сопротивлением 75 Ом.

АДСЛ сплиттеры для интернета: что это такое, устройство и схема

Передача информации в сеть интернет требует правильной комплектации и монтажа коммуникационных маршрутов. При подключении к стандартной телефонной линии необходимо соблюдать рекомендуемую схему и подходящие элементы системы. Стабильная работа всех устройств невозможна без правильного подключения.

Сплиттер ADSL гарантирует качественное разделение сигнала на два потока. Один подается через модем к компьютеру, роутеру. Другой обеспечивает независимую от подключения к интернету телефонную связь.

Предназначение

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

При подключении ADSL splitter гарантирует фильтрацию сигналов. Без устройства, подключенный телефон может существенно влиять на качество передачи сетевой информации. Возможны отключения, нестабильная работа интернета. В свою очередь сильные помехи возникают и при пользовании телефоном, факсом.

Не рекомендуется подключать линию напрямую к компьютеру. Делается это для тестирования соединения. В инструкции указана схема подключения сплиттера ADSL в коммутационную сеть.

Что это

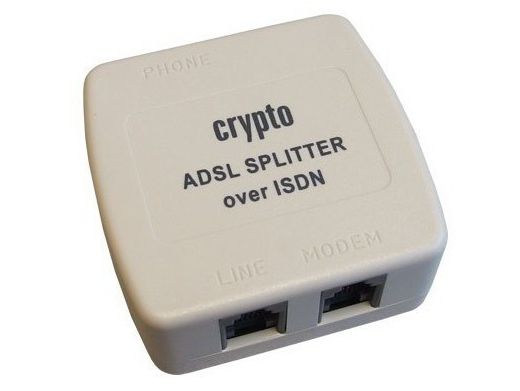

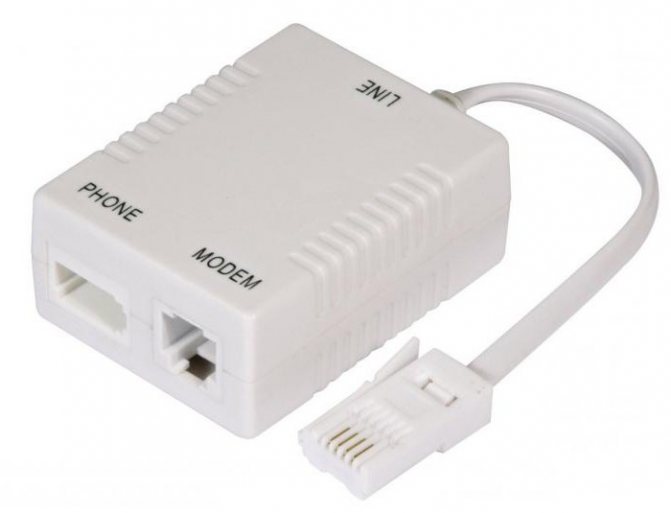

Устройство представляет собой предмет, размером чуть больше или чуть меньше спичечной коробки. Каждый производитель сам определяет габариты, поэтому различные модели имеют оригинальные габариты. Например, 17×18×27 мм (ADSL Acorp), или 33×60×48 (ADSL D-Link DSL-30CF/RS) мм.

Обратите внимание! Очень популярен сплиттер ADSL splitter модели SP 202, который имеет размеры 51×39×23 мм. Этим устройством производители модемов часто комплектуют свои изделия.

В переводе с английского, слово «split» означает разделять. Сплиттер —эффективный фильтр. Он может быть станционный, для обработки мощного сигнала, но для домашнего пользования приобретается обычное бытовое устройство.

Во многих электронных системах используется сплиттер, например, в телекоммуникации. Но для подключения интернета необходимо выбирать модель, на которой обозначена аббревиатура ADSL. Именно чрез такое устройство подключается модем. Если нет печатного изображения или заводской наклейки, то нужно осмотреть устройство. На корпусе должны быть указаны обозначения выходов: LINE, PHONE, ADSL. Какой именно выбрать сплиттер — вопрос вкуса и предпочтений. По техническим характеристикам они все одинаковы.

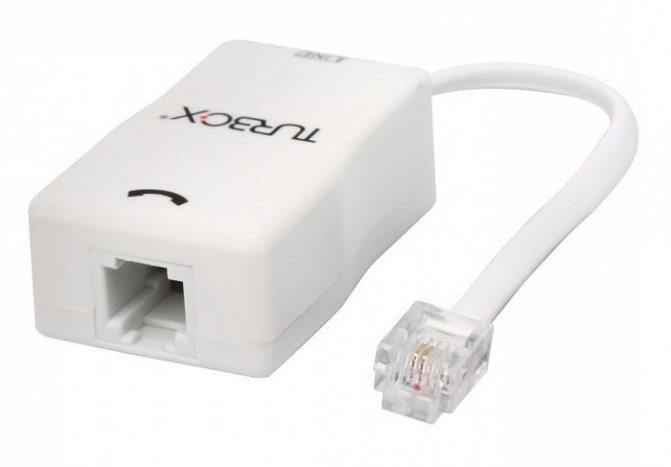

Важно! Не следует путать сплиттер с микрофильтром для телефонной линии. Работают эти устройства по-разному. Если на линии стоит микрофильтр до места подключения к модему его следует удалить. Он срезает все частоты, за исключением голосового диапазона. Интернет в этом случае работать не будет. Все дополнительные устройства подключаются на линию Phone, выходящую из модема. Микрофильтр в отличие от сплиттра, имеет не три, а два разъема — вход и выход.

Технические характеристики

Обзор и настройка модема D-Link Dir-320

Сплиттер АДСЛ — унифицированное устройство. Настраивать его не нужно. Несложная электронная схема позволяет отфильтровывать сигнал на два направления — телефонный в диапазоне до 3-5 кГц и интернет — от 20 до 50 кГц. Поддерживаемый стандарт называется Annex A. Разъемы на 1 вход и 2 выхода одинаковые — RJ-12. Схемы собраны из оригинальных деталей с маркировкой производителя.

Обратите внимание! Ремонтируются сплиттеры только тогда, когда имеется разрыв контакта. Заменить детали можно только с такой же модели, что на практике практически не делается. Стоит он недорого, легче купить.

Плюсы и минусы

К несомненным преимуществам относят то, что ADSL разветвители обеспечивают качественную связь, которая невозможна без их использования. Старшее поколение интернет пользователей помнит, что раньше любой вход во всемирную паутину блокировал телефон, в трубке были слышны непонятные звуки, восстанавливалась связь только после отключения от интернета. Сегодня таких проблем уже нет.

Стандарт сигнала и протоколы претерпели кардинальные изменения. Современная схема ADSL подключения адаптирована под стандартные коммуникации. Но до конца избавиться от помех пока не получается при использовании линии одновременно всеми устройствами.

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону.

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии. Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке.

При выходе из стоя его замена не станет ударом по семейному бюджету. Экономить на покупке не стоит. Сплиттер от авторитетного производителя не сильно отличается по стоимости от продукции сомнительного качества. Покупать лучше хорошую модель.

Особенности

Большинство модемов и роутеров поставляется в комплекте. Там уже есть сплиттер, отвечающий всем необходимым требованиям. Следуя инструкции подключают все провода.

Обратите внимание! Следует помнить общее для всех моделей правило: вход, то есть подключение линии, всегда расположен на противоположной стороне от двух других разъемов.

Провод LAN предназначен для подключения к компьютеру. Менять местами с телефонным кабелем его нельзя. Если обнаружена поломка фиксатора на разъеме провода, его надо заменить. При подключении кабель должен щелкнуть и при попытке выдернуть его, удерживаться на месте.

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель. Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой.

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Онлайн калькулятор для расчета величины резисторов краба
Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.
