Расшифровка (маркировка) обозначений кабелей и проводов

Маркировка кабеля — нанесение на кабель цветовой разметки, условных знаков (надписей), бирок и этикеток, а также специальных электронных маркеров. Маркировка сообщает о свойствах данного кабеля, позволяет однозначно идентифицировать его среди других кабелей или обнаружить место его залегания.

Кабель — конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку. Кроме жил и изоляции кабель может содержать экран, сердечник, заполнитель, стальную или проволочную броню, металлическую оболочку, внешнюю оболочку.

Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки.

Провода и кабели маркируют буквами

Первая буква — материал жилы:

  • А — алюминий
  • Буквы нет — медь

Вторая буква — в обозначении провода:

  • П — провод (ПП — плоский провод)
  • К — контрольный
  • М — монтажный
  • МГ — монтажный с гибкой жилой
  • П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

  • В или ВР — поливинилхлоридная (ПВХ)
  • П — полиэтиленовая
  • Р — резиновая
  • Н или НР — найритовая (негорючая резина)
  • Ф — фальцованная (металлическая) оболочка
  • К — капроновая
  • Л — лакированная
  • МЭ — эмалированная
  • О — оплетка из полиамидного шелка
  • Ш — изоляция из полиамидоного шелка
  • С — из стекловолокна
  • Э — экранированная
  • Г — с гибкой жилой
  • Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

  • А — асфальтированный
  • Б — бронированными лентами
  • Г — гибкий (провод), без защитного покрова (силовой кабель)
  • К — бронированный круглыми проволоками
  • О — в оплетке
  • Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

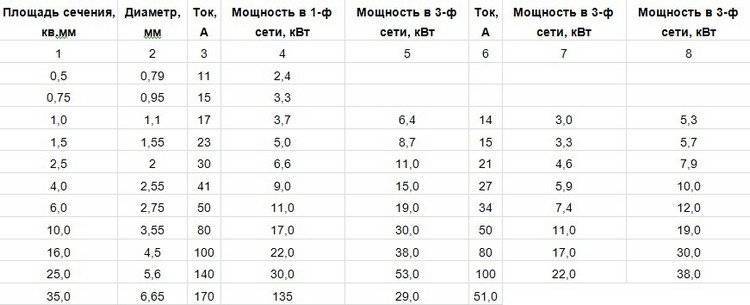

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

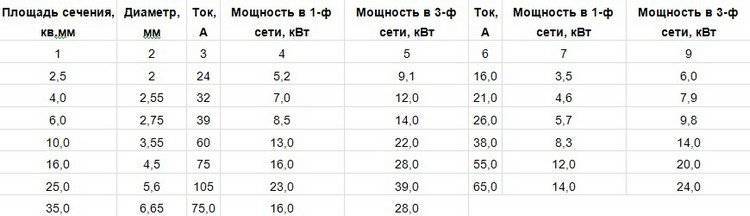

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.выбор сечения необходимо производить с запасом

Расшифровка маркировки проводов и кабелей российского производства

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией:

  • А — (первая буква) алюминиевая жила, при ее отсутствии; жила медная по умолчанию
  • В — (первая (при отсутствии А) буква) ПВХ изоляция
  • В — (вторая (при отсутствии А) буква) ПВХ оболочка
  • Г — отсутствие защитного покрова («голый»)
  • К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель
  • КГ — кабель гибкий
  • нг — не поддерживающий горения
  • LS — Low Smoke (низкое дымо- и газовыделение)
  • нг-LS — не поддерживающий горение, с пониженым дымовыделением
  • LTx — низкая токсичность продуктов горения
  • FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)
  • FRLS — с пониженым дымовыделением, с повышенной огнестойкостью
  • Бб — бронепокров из стальных лент
  • Бн — бронепокров из стальных лент, но с негорючим защитным слоем
  • Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена
  • Пв — изоляция из вулканизированного полиэтилена
  • С — свинцовая оболочка
  • Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ
  • Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена
  • Р — резиновая изоляция
  • НР — резиновая изоляция и оболочка из резины, не поддерживающей горение

Примеры: АВВГ, ВВГ, АВБбШв

Кабель с БПИ (бумажно-поясной изоляцией):

  • А — (первая буква) алюминиевая жила, при ее отсутствии; жила медная по умолчанию
  • АБ — алюминиевая броня
  • СБ — (первая или вторая (после А) буква) свинцовая броня
  • л — ленточная броня
  • — двойная ленточная броня
  • Г — отсутствие защитного покрова («голый»)

Примеры: АСБ, ААБл, СБГ

Контрольный кабель:

  • А — (первая буква) алюминиевая жила, при ее отсутствии; жила медная по умолчанию
  • В — (первая (при отсутствии А) буква) ПВХ изоляция
  • В — (вторая (при отсутствии А) буква) ПВХ оболочка
  • Г — отсутствие защитного покрова («голый»)
  • П — изоляция из полиэтилена
  • Пс — изоляция из самозатухающего полиэтилена
  • Ф — изоляция из фторопласта
  • Г — отсутствие защитного покрова («голый»)
  • КГ — кабель гибкий
  • К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
  • Э — экран

Примеры: КВВГэ, КВВГ, КВБбШнг-LS

Телефонный кабель:

  • Т — телефонный кабель
  • П — полиэтиленовая изоляция
  • п — поясная изоляция; ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
  • Э — экран
  • П — полиэтиленовая оболочка
  • З — гидрофобный заполнитель
  • Шп — наружный покров из полиэтиленового шланга
  • С — станционный кабель

Примеры: ТПпП, ТППэПЗ, ТСВнг

Монтажные провода:

  • М — в начале обозначения; монтажный провод
  • Г — многопроволочная жила, если буква отсутствует, то однопроволочная
  • Ш — изоляция из полиамидного шелка
  • В — поливинилхлоридная изоляция
  • К — капроновая изоляция
  • Л — лакированный
  • С — обмотка и оплетка из стекловолокна
  • Д — двойная оплетка
  • О — оплетка из полиамидного шелка

Примеры: МГШВ, МКШ, МГТФЭ

Подвесные провода:

  • А — Алюминиевый голый провод
  • АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
  • СИП — Самонесущий Изолированный Провод

Примеры: , СИП

Особые обозначения:

  • КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
  • КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
  • КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
  • ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
  • ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией; 1 и 3 — это наиболее применимые классы гибкости жилы
  • ПВС — Провод в ПВХ-оболочке Соединительный
  • ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
  • ПУНП — Провод Универсальный Плоский
  • ПУГНП — Провод Универсальный Плоский Гибкий

Примеры: КСПВ, КПСВЭВ, ПВС, ШВВП

Обозначения в марке кабеля характеристики конструкции жилы:

  • ож — однопроволочные жилы (могут быть как круглыми — ОК, так и секторными — ОС)
  • мн — многопроволочные жилы (могут быть как круглыми, так и секторными)
  • мж — многопроволочные жилы (могут быть как круглыми, так и секторными)
  • ок — однопроволочные круглые жилы
  • мк — многопроволочные круглые
  • ос — однопроволочные секторные
  • мс — многопроволочные секторные
  • (N) — нулевая жила, нейтраль, изоляция голубого цвета
  • (PE) — жила заземления, изоляция желто-зеленого цвета

Обозначения в марке кабеля в соответствии с требованиями пожарных норм и правил:

  • нг — кабельные изделия, не распространяющие горение при групповой прокладке
  • нг-LS — кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
  • нг-HF — кабельные изделия, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
  • нг-FRLS — кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
  • нг-FRHF — кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
  • нг-LSLTx — кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
  • нг-HFLTx — кабельные изделия, не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, с низкой токсичностью продуктов горения

Цветовая кодировка оптических волокон

В мире не принят единый стандарт о том, какие цвета и в каком порядке должны применяться для кодировки оптических волокон в кабеле. Однако многие страны имеют свой собственный стандарт: ANSI/TIA-598 в США и многих других странах, DIN-VDE 0888 в Германии и части стран Европы и другие (рис. 5):

Цветовая кодировка оптических волокон у зарубежных производителей ВОК

Рис. 5. Примеры цветовой кодировки оптических волокон в разных странах.

Общепринятой является кодировка по 12 цветам в связи с тем, что в условиях недостаточного освещения, как это часто бывает где-нибудь на чердаках или в полевых условиях, человеческий глаз отчётливо может различать только 12 цветов. А дополнительные цвета видятся как оттенки основных и могут быть легко перепутаны. Однако в одном оптическом модуле (трубочке) могут быть размещены больше 12 волокон, вплоть до 96. При этом возможны разные схемы кодировки. Наиболее популярен способ нанесения на волокно дополнительных штрихов (кольцевых меток), который может быть применён для модулей, содержащих до 48 волокон. Первая дюжина волокон имеет стандартную цветовую кодировку, а на последующие наносятся один штрих (кольцо), два или три рядом. Вторым возможным способом является использование цветных обмоточных нитей, которые объединяют дюжины. Таким образом, обмоточная нить тоже является кодирующим элементом, определяющим порядок дюжины. При кодировании большого количества волокон штрихами или обмоточными нитями возникает нюанс, который необходимо учитывать, особенно для волокон со сверхнизким затуханием: возникают дополнительные микроизгибные потери, которые несколько увеличивают затухание. Если в оптическом модуле используется не более 16 волокон, то современные стандарты допускают использование дополнительных цветов вместо нанесения кольцевых меток.

В России нет единого стандарта, определяющего порядок цветов оптических волокон. Разные заводы используют различный порядок. Это приводит к большим проблемам и путанице при монтаже кабелей разных производителей. Все потребители отмечают неудобства с этим связанные. Необходимо переделывать схемы соединения волокон друг с другом, учитывать и согласовывать между собой разные цвета.

Казалось бы, что внедрение нового ГОСТ должно решить данную проблему. ГОСТ содержит приложение В, которое определяет порядок цветов волокон в оптических модулях согласно стандарту ANSI/TIA-598. Однако данное приложение является справочным, а значит носит необязательный характер. Соответственно, путаница и неудобства, связанные с разными цветами, будут продолжаться. Например, в проекте использована схема по ANSI/TIA-598, а на конкурсе выиграет производитель, который использует кодировку по DIN VDE 0888, и это будет означать дополнительную «головную боль» для подрядчика при монтаже. Или использование трудноразличимых цветов также будет приводить к сложностям и ошибкам при сварках оптических волокон.

Как самому указать L, N, PE?

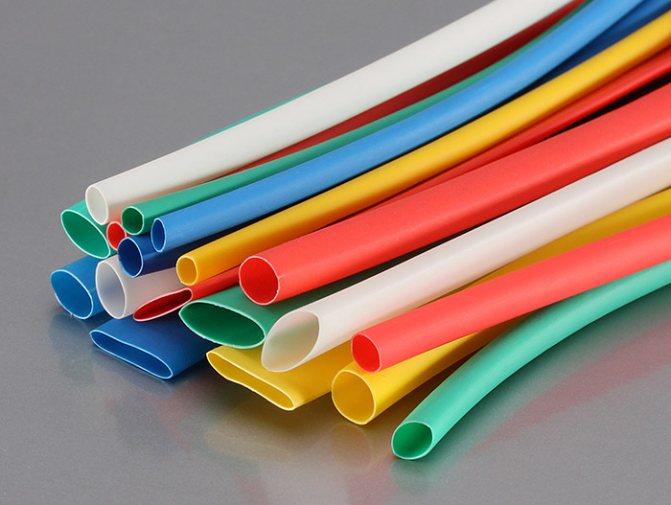

Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.

Цвета проводов расшифровка

Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Таблица соответствие марок основных типов оптических кабелей связи

Старые марки ОК (ТУ 16.К87-001-00) Новые марки ОК (ТУ 3587-006-51172458-2010)
ОМЗКГМ ОКГМ
ОМЗКГЦ ОКГЦ
ОКСТМ ОККМ
ОКСТЦ ОККЦ
ОККТМ ОКТМ
ОККТЦ ОКТЦ
ОКСНМ ОКСМ
ОКСНМ (со стеклонитями) ОКСМс
ОКПД ОКСД
ОКПМ ОКПМ
ОКПЦ ОКПЦ
