Физически электрический кабель представляет собой сборку, состоящую из одного или нескольких проводников с их собственной изоляцией, дополнительными экранами, защитой сборки и общим защитным покрытием. Проводник (жила) – материал, который может пропускать через себя электричество. Наиболее часто используемыми проводниками в кабелях являются медь и алюминий. Эти металлы отличаются хорошей электропроводимостью и длительным сроком эксплуатации. Еще один плюс данных проводников в том, что они подлежат вторичной переработке. Поэтому сегодня так популярен запрос, куда сдать кабель на лом в Москве. Отслужившие свой срок электрокабели и провода могут принести материальный доход тому, кто их собирает и сдает, а также снизить расходы на потребление энергии при производстве первичных проводниковых металлов.
Цены на прием кабеля
| Вид кабеля | Цена за кг, руб. |
| Медный кабель 1,5-4 квадрат | 70-150 по брутто или до 320 за содерж. |
| Медный кабель от 6 квадрат | 300-330 по выходу меди |
| Интернет кабель (витая пара,utp), телефонный в пластике | 80-140 по брутто или до 320 за содерж. |
| Каоксиальный кабель (гофрированный фидерный, тонкие не принимаем) | 300-360 по выходу меди |
| Силовой кабель (контактный) | 305-370 по выходу меди |
| Медный кабель со свинцовой оболочкой | 120-160 по брутто |
| Алюминиевый кабель со свинцовой оболочкой | 45-55 по брутто |
| Алюминиевый кабель (силовой) | 60-80 по выходу алюминия |
Свойства электропроводников
Электрические проводники обладают подвижными электрически заряженными частицами, которые в металлах называются «электронами». В момент, когда электрический заряд взаимодействует с металлом, его электроны начинают двигаться и пропускать электричество. Металлы с высокой подвижностью электронов являются хорошими проводниками, а металлы с низкой подвижностью электронов используются в качестве изоляторов. В электропроводке и при изготовлении электрокабелей используют различные проводники, но самыми распространенными продолжают оставаться медь и алюминий. Из них могут производиться:
- Одножильные кабели, которые, как следует из названия, имеют один проводник или жилу, проводящую электрический ток, а также изолирующий слой, защищающий от короткого замыкания и ударов тока.
- Многожильные – это комбинация нескольких одножильных электрических проводов, имеющих один изолирующий и защитный слой.
Медные проводники: медь является одним из древнейших металлов, освоенных человечеством. Именно медь использовали Бен Франклин и Майкл Фарадей в своих экспериментах с электричеством, и именно она впервые использовалась в таких изобретениях, как телеграф, телефон и электродвигатель.
За исключением серебра медь считается самым распространенным токопроводящим металлом и стала международным стандартом, который приняли в 13 году прошлого столетия. Международный стандарт создан с целью сравнения других проводников с медью. Согласно ему, отожженная чистая медь имеет 101% проводимости IАСS.
В дополнение к отличной проводимости, данный металл обладает такими характеристиками, как прочность на разрыв, теплопроводность и отсутствие теплового расширения. Преимущества медных кабелей:
- Низкое сопротивление.
- Превосходная пластичность – удлинение молярного сплава от 20 до 40%.
- Высокая прочность при высокотемпературных напряжениях.
- Гибкость меди в 1,8 раз выше алюминия – это говорит о том, что кабели с медным сердечником являются более устойчивыми на изгиб.
- Хорошая стабильность и коррозионная стойкость.
- Высокая пропускная способность по току: из-за низкого удельного сопротивления медный кабель с поперечным сечением примерно на 30% превышает допустимую пропускную способность алюминиевого кабеля.
- Низкие потери напряжения.
- Низкое энергопотребление: поскольку сопротивление медного кабеля ниже алюминиевого, его потери мощности также являются более низкими.
- Сопротивление к ползучести – деформации металла под воздействием изменяющейся нагрузки. Медь устойчива к расширению и сужению, поэтому ее соединения не ослабевают, соответственно не перегреваются и не искрят.
Жила
Это металлическая проволока, сердечник любого электрического проводника. Жила бывает цельной монолитной либо в виде множества скрученных в жгут тонких проволочек. В первом случае она называется однопроволочной, во втором — многопроволочной, или гибкой. Форма сечения жилы может быть плоской или секторной, особенно это касается кабелей и проводов большого диаметра. Не следует путать многопроволочную жилу и многожильный кабель, это совершенно разные вещи.
Многожильный кабель с однопроволочными жилами
Жилы различаются по виду проводника. В домашних условиях используются изготовленные из алюминия, меди или алюмомеди, хотя в последнее время происходит замена алюминия на медь. В быту также можно встретить нихромовые проводники с повышенным сопротивлением сплава. Жилы нагреваются при эксплуатации подобно спирали в лампочке, но не так сильно. Они используются при изготовлении теплых полов.
Многопроволочная медная жила
Одной из главных характеристик жилы является площадь сечения. Производители проводов всегда ее указывают, но иногда появляется необходимость проверить площадь сечения самостоятельно. Сделать это можно при помощи обычной рулетки или штангенциркуля. Замерив диаметр жилы, можно легко вычислить ее площадь по формуле: S = πr2, где S — это площадь сечения (круга); число π = 3,141…; r — радиус. Сечение проволоки измеряется в квадратных миллиметрах.
Кабель с алюминиевыми жилами
С многопроволочной жилой дело обстоит сложнее, но можно вполне точно определить площадь ее сечения. Для этого необходимо намотать примерно 15 витков очищенной от изоляции жилы на толстый гвоздь или отвертку, плотно сжать их и замерить длину спирали обычной линейкой. Диаметр жилы будет равен этой длине, разделенной на количество витков. Другой способ — замерить отдельную проволочку, а затем умножить полученное число на их количество. Сечение жилы в ее диаметре измеряется по формуле: S = 0,785d2, где d — диаметр жилы.
Кабели с алюминиевой жилой
Несмотря на то, что медь отличается высокой пропускной способностью, гибкостью, низким сопротивлением к ползучести, алюминий имеет некоторые важные преимущества. Данный металл имеет 61 % проводимости меди, при этом он легче своего конкурента на 30%, – это означает, что оголенный алюминиевый провод будет иметь вдвое меньший вес, чем медный с подобным электрическим сопротивлением. Алюминий – более дешевый проводник, чем медь, при использовании алюминиевых кабелей нет колебаний тока, которые обычно возникают из-за сопротивления проводника. Благодаря небольшому весу алюминиевые провода часто используются при установке воздушных линий электропередач высокого напряжения, так как требуют меньшего количества опорных башен.
Помимо вышеперечисленных проводников при производстве кабелей могут использоваться другие металлы, такие как золото, серебро, вольфрам и сплавы. Каждый из них имеет свои преимущества и недостатки и используется в зависимости от предназначения кабеля.
Основные характеристики составляющих проводников
В бытовых условиях чаще всего используются алюминий, медь и алюмомедь. С первыми двумя все понятно, но вот что такое алюмомедь? Это не сплав, как можно подумать сначала, поскольку тяжелый и легкий металлы соединяются крайне плохо, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди. Зачем соединять эти два материала, станет понятно после рассмотрения их свойств.
Алюминий — прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводимостью, хорошо отдает тепло, химически стоек. Однако есть несколько «но», существенно подмачивающих репутацию данного металла.
1. Алюминиевый провод не может быть гибким. Вспомните, как хорошо переламывается проволока из этого материала, если перегнуть ее несколько раз. Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке (рис, 4.10). может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения.
3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.
Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов. Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм1, а из меди можно изготавливать жилы толщиной 0,3 мм2 (рис, 4.11). Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.
Рис. 4.11. Медный кабель
Алюмомедь — механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Сочетает в себе положительные качества алюминия и меди. Минусы: по всем показателям уступает проводникам из отдельных металлов. Плюс: низкая стоимость.
Сечение жилы
Провода и кабели выпускаются с сечением жилы от 0,3 до 800 мм2. В бытутакие крайние значения не используются. Крайние показатели для дома —это проводники с сечением жил от 0,35до 16 мм2, редко — 25 мм2. Прежде всеготолщина жилы зависит от напряженияи силы тока. Зависимость здесь простая:чем больше сечение, тем выше проводимая нагрузка. Расчет необходимого сечения в зависимости от нагрузки производится по сложным формулам, поэтомувсе данные по этому вопросу показаныв табл. 4.1. В табл. 4.2 представлены более подробные данные о зависимости нагрузки от сечения медных проводников.
| Таблица 4.1. Зависимость сечения ТПЖ от силы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| Сечение токопроводящей жилы, мм2 | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| сила тока, А | мощность, кВт | сила тока, А | мощность, кВт | |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
| Таблица 4.2. Сечение проводов, сила тока, мощность и характеристики нагрузки | |||||||||||||||||||||||||||||||||||
Сечение медныхжил проводов и кабелей, мм2
|
Количество проволок в жиле
| Рис. 4.12. Многопроволочный электрический кабель |
От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник (рис. 4.12). Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например при монтаже распределительных щитов, применяются однопроволочные жилы.
Материал изоляции
Это важнейшая часть проводников. Именно изоляция придает кабелю или проводу те или иные качества. Проводники могут быть бронированными, термостойкими, водонепроницаемыми, защищенными от давления и другими — все это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Однако это не единственная функция изоляции.
Металлический проводник нуждается в защите. Особенно это касается многожильных кабелей. Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников.
Видов изоляции, как и материалов, из которых она изготавливается, великое множество. Нет смысла рассматривать их все. Достаточно описать те виды, которые используются в домашних условиях, а их не слишком много. Изоляция подразделяется на ТПЖ (токопроводящую жилу) и оболочку, которая покрывает проводник снаружи (рис, 4.13).
| Рис. 4.13. В кабеле обычно изолируется ТПЖ, которая помещается в оболочку |
Основной характеристикой материала изоляции является электрическая прочность. Это такое значение силы тока, при котором заряд пробивает слой изоляционного материала толщиной в 1 мм. Все кабели, которые используются в быту, имеют многократную электрическую прочность. Пробой в такой изоляции возможен лишь в случае механического повреждения или в силу длительной службы провода.
Вторая характеристика — нагревостойкость. Это просто: чем выше показатель, тем большую температуру нагрева может выдержать изоляция без потери своих качеств. К данному показателю прибавляются морозостойкость и механическая прочность. Чем прочнее и устойчивее на разрыв и изгиб материал изолятора, тем лучше. С понятием механической прочности связан термин «опрессовка кабеля». При изготовлении, когда внешняя оболочка надевается на изоляцию ТПЖ, кабель затем опрессовывается, приобретая плотность и структуру — плоскую или круглую. Покупая кабель или провод, необходимо убедиться, что проводник опрессован с надлежащей тщательностью.
Поливинилхлорид (ПВХ) наиболее распространенный изоляционный материал. Это полимер белого цвета, обладающий высокой устойчивостью к кислотам и щелочам (рис. 4.14). Практически негорюч. Достаточно мягкий и гибкий материал, тем не менее имеет несколько минусов, а именно: низкую морозоустойчивость (до -20 °С), хотя в последнее время созданы и холодоустойчивые модификации, при нагревании вместо горения начинает выделять хлороводород и диоксины (достаточно вредные вещества с едким запахом). Например, хлороводород при добавлении воды образует соляную кислоту, то есть при вдыхании дыма на слизистых оболочках образуется разъедающая кислота.
Резина — отличный изолятор, изготавливаемый из искусственных или природных каучуков. Применяется, когда необходимы повышенная гибкость кабеля и морозоустойчивость (рис, 4.15).
| Рис. 4.15. Резиновая внешняя оболочка кабеля |
Полиэтилен — изолятор с хорошими показателями морозостойкости, весьма устойчивый к агрессивным веществам (рис, 4.16).
| Силиконовая резина весьма эластичный термостойкий изолятор, при сгорании образует диэлектрическую защитную пленку. |
| Рис. 4.16. Кабель с полиэтиленовой изолирующей пленкой |
Пропитанная бумага имеет отличные токоизолирующие качества, но, к сожалению, хорошо горит и требует дополнительных материалов для термоизоляции.
Карболит — пластический материал, используемый для производства розеточных колодок и оболочек кабельных сжимов, термостойкий, но хрупкий
| Рис. 4.17. Кабель с карболитом |
| Экран обычно есть у информационных кабелей. Состоит из металлической фольги и выполняет функции отражателя для посторонних электромагнитных сигналов, а также выравнивания электрического поля внутри самого себя (рис, 4.18).
Защитный покров: в силовых кабелях высокого напряжения, закладывающихся в землю, используется металл для защиты от механического воздействия (рис, 4.19). Под броней и над ней стоят защитные подушки. Они предохраняют нижележащую изоляцию от металла брони и последнюю от внешнего воздействия. Это важная функция изоляции. Все ТПЖ заключены в оболочку различных цветов, так что не приходится гадать, какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку. В разных видах кабеля жилы имеют различную окраску. Однако, как правило, в трехжильном они белого, желтого и красного цветов. Белый принимается за фазу, красный — ноль, желтый или желто-зеленый — провод заземления. При другой гамме устойчивым цветом привязки считается желто-зеленая ТПЖ, а другие цвета, как правило, распределяются по вкусу монтирующего цепь. Главное при этом — запомнить или записать, какой цвет к чему относится, чтобы не ошибиться впоследствии (рис, 4.20 и 4.21). |
| Рис. 4.20. Стандартная цветовая маркировка трехжильного кабеля |
Изоляторы
Изоляторы – синтетические материалы, которые используются для изоляции электрических проводов, и выполняют следующие защитные функции:
- от поражения электрическим током;
- от механических повреждений;
- от влаги;
- против вредного воздействия различных веществ.
Изоляция в кабелях имеет собственную маркировку, благодаря которой можно сразу определить, с каким типом материала мы имеем дело. Чаще всего для изоляции используются:
- обычная резина G;
- силиконовая камедь Gs;
- не содержащий галогенов материал N или H;
- сшитый полиэтилен XS;
- фторорганический пластик Zb;
- поливитаминное покрытие Y;
- термостойкое поливиниловое покрытие Yc.
Кабели, подверженные высоким механическим нагрузкам, которые могут разрушить изоляцию, дополнительно защищаются и укрепляются металлической броней. Броня может быть изготовлена из оцинкованной стали, бронзы или алюминия. Применяется как для экрана (изоляция сигналов силовых кабелей), так и для внутренней или внешней изоляции.
Шнур
Часто можно услышать словосочетание «электрический шнур», хотя чем он отличается от кабеля или провода, не всегда понятно. Шнур — это провод, состоящий из двух или более многопроволочных гибких жил, каждая из которых заключена в изоляцию, покрытых сверху защитной оболочкой из мягкого пластика или резины. В старых образцах внешняя оболочка выполнена из синтетических нитей.
Шнур и вилка с заземлением
Шнуры используют в бытовой технике, поскольку они имеют повышенную мягкость и гибкость по сравнению с кабелем или обычным проводом. Шнур можно крутить и сгибать без риска повредить жилы и изоляцию. У приборов, которые используют при работе заземление, обычно шнуры с количеством более двух жил. Это стиральные машины, пылесосы, чайники и электроинструменты. Две жилы используются там, где заземление необязательно. Это приборы освещения: бра, светильники и т. д.
Эти статьи Вам тоже могут быть интересны:
- Прокладка провода
- Способы соединения проводов
- Выбор кабеля для электропроводки
- Характеристики проводов
Переработка после эксплуатации
Несмотря на длительный срок службы кабелей (от 15 до 30 лет), все они нуждаются в замене после истечения данного срока. После этого кабеля должны быть утилизированы и переработаны. Поиск проводов и их сдача на пункты приема металлолома позволяет частично решить проблему получения первичного сырья. Пункты приема принимают лом:
- бытовых;
- контрольных;
- силовых;
- специальных кабелей.
Цена за килограмм лома определяется:
- Качеством сдаваемого сырья.
- Процентным содержанием того или иного металла.
- Чистотой – количество загрязнений и окислов.
- Целостностью оболочки, а также сложностью дальнейшей обработки кабельного лома.
- Объемом вторсырья – чем больше кабельного лома сдается, тем выше цена за один килограмм.
Как правильно выбрать кабель?
Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев. Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества.
В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.
Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:
- марка;
- название производителя;
- соответствие ГОСТу или техническим условиям.
Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.
Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.
Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.
Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.
Тип провода обозначается буквами:
- «К» – контрольный;
- «П» – плоский;
- «Ш», «У» – установочный;
- «М» – монтажный;
- «МГ» – монтажный с гибкой жилой.
Обозначения и расшифровка внутренней изоляции жил:
- «В» или «ВР» – изоляция оплетки резиновая;
- «П» – полиэтиленовая изоляция;
- «Пв» – используется вулканизирующий полиэтилен;
- «Пс» – применяется самозатухающий полиэтилен;
- «С» – свинцовая наружная оплетка.
Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».
Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.
Способы изготовления проволоки из цветных металлов
Чтобы получить тонкий прут из цветмета с определенным диаметром сечения, нужно соблюдать технологию. Последовательно выполняя конкретные операции (травление, термическую обработку, волочение), можно получить продукт с необходимыми свойствами, сократить время, уменьшить трудозатраты.
Способы производства:
- Прокатка слитков. Применяют специальный проволочно-прокатный станок. Методом прокатки производят тонкие пруты из никеля, алюминия, медных сплавов.
- Горячее прессование. В работах задействуют особый гидравлический пресс. Готовая заготовка отличается прочностью и высоким качеством. Но прокатка слитков получается быстрее, чем прессование горячим способом.
- Спиральный разрез холоднокатаного диска, чтобы получилась заготовка с сечением типа «прямоугольник». Этот метод задействуют тогда, когда сырье нельзя деформировать при высоких температурах. Например, если применяют бронзу с высоким содержанием фосфора.
- Металлокерамический метод. Специальные порошковые составы спекают в прямоугольных формах. Этот метод применяют, если сырьем выступает тугоплавкий цветмет. Например, вольфрам или молибден.
Если проволока из латуни, алюминия и другого цветмета потеряла вид, бесцельно хранится на складе или изготовлена с нарушением технологии, ей можно дать второй шанс, отправив на переработку. скупает сырье, которое оказалось никому ненужным. Мы помогаем делать так, чтобы свалки не были переполнены цветным металлом, который еще пригоден. Поэтому платим сдатчикам много и сразу, побуждая их продавать лом любыми партиями, даже от 1 кг. Если принимаем большое количество лома, поможем с погрузкой и вывозом. Так вам не придется думать о транспортных расходах и нанимать сторонних работников.
Скупка проволоки из латуни, меди, алюминия, никеля ведется ежедневно. Договоритесь с менеджером – и продайте партию изделий по высокой цене!
Основные типы электрических проводов
Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

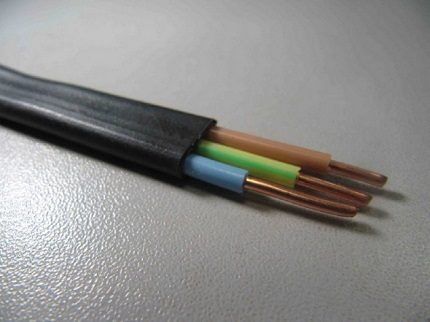

Тип #1 — провод ПБПП (плоской формы)
Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.
Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки
Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для организации проводки в квартире.

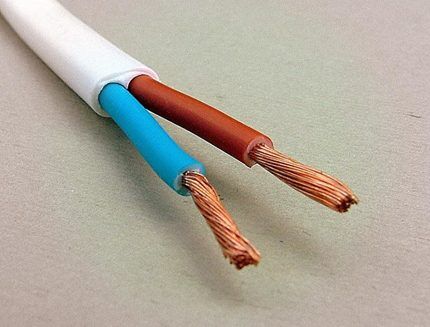

Тип #2 — модификация ПБППг
По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.
Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.
Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

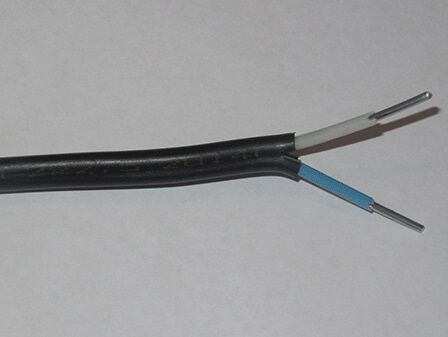

Тип #3 — алюминиевая жила АПУНП
О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта — первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.
Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством
Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

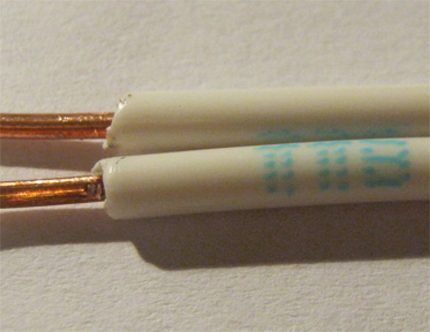

Тип #4 — двух- трех- проводниковый ППВ
Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.
На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции
Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.
Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

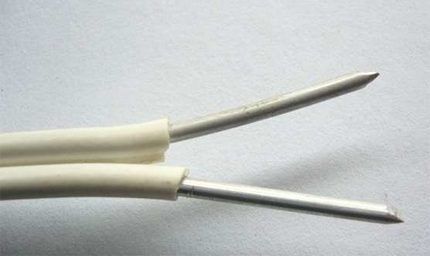

Тип #5 — разновидность под маркой АППВ
Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.
Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики
Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство проводки открытого типа.

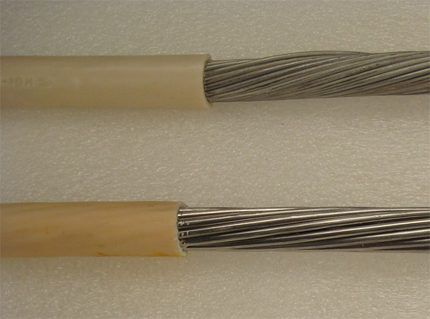

Тип #6 — алюминий АПВ с изоляцией ПВХ
Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).
При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения доступен в диапазоне 25-95 мм2.
Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий
Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон — от -50°С до +70°С.

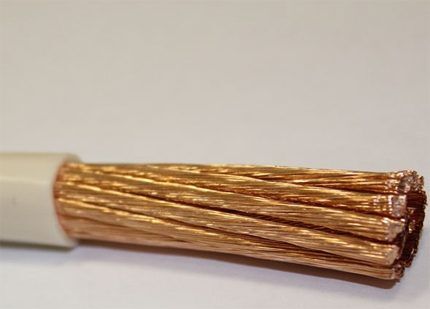

Тип #7 — модификация ПВ1 – ПВ5
По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.
Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения
Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с разноцветной изоляцией.

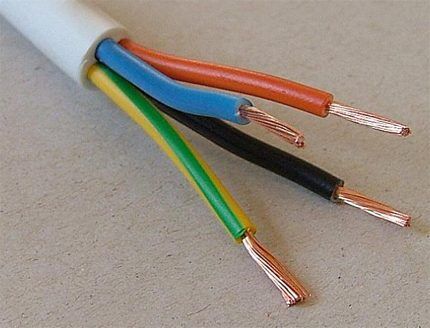

Тип #8 — соединительный шнур ПВС с ПВХ изоляцией
Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 — 16 мм. Строение жил многопроволочное (пучковое).
Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения
Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.
Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен — от -25°С до +40°С.

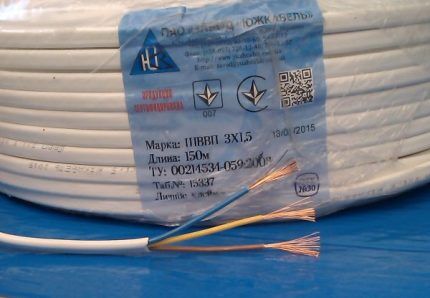

Тип #9 — плоский шнур ШВВП в оболочке ПВХ
Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.
Плоский двухпроводной «шнур» — пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части
Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.

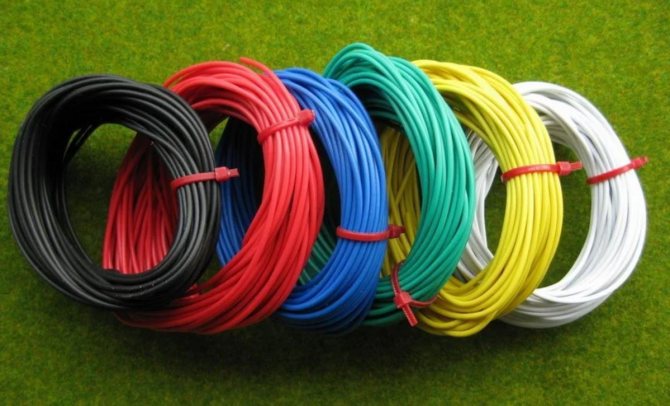

Виды монтажных проводов
Для проведения монтажных работ подходят следующие типы:
- РКГМ — медный термоустойчивый кабель, выдерживает до 660 В и до 400 Гц. Резиновая изоляция покрыта стекловолокном, пропитанным лаком. Может работать при -60…+180 °C.
- ПНСВ — жила из оцинкованной или вороненой стали, изоляция термоустойчивая, сохраняет свойства при -50…+80 °C. Обеспечивает передачу напряжения до 380 В, устойчив к негативному воздействию щелочи и даже выдерживает погружение в воду.
- ВПП — медная многопроволочная жила, двойная ПВХ и полиэтиленовая изоляция. Предназначен для работы в сетях до 380 В, выдерживает большие перепады давления и температуру -40…+80 °C. Такие кабели подходят для подключения электромотора, погруженного в артезианскую скважину.
