Самонесущий изолированный провод СИП – виды и сфера применения

Провода марки СИП

Самонесущие изолированные провода СИП в последнее время приобретают все большую популярность. Их активно применяют как в промышленности, так и в частных домовладениях. Выбор таких проводов постоянно растет, и поэтому мы решили рассмотреть данный тип проводников подробнее, особое внимание уделив их особенностям, сферам применения и достоинствам.

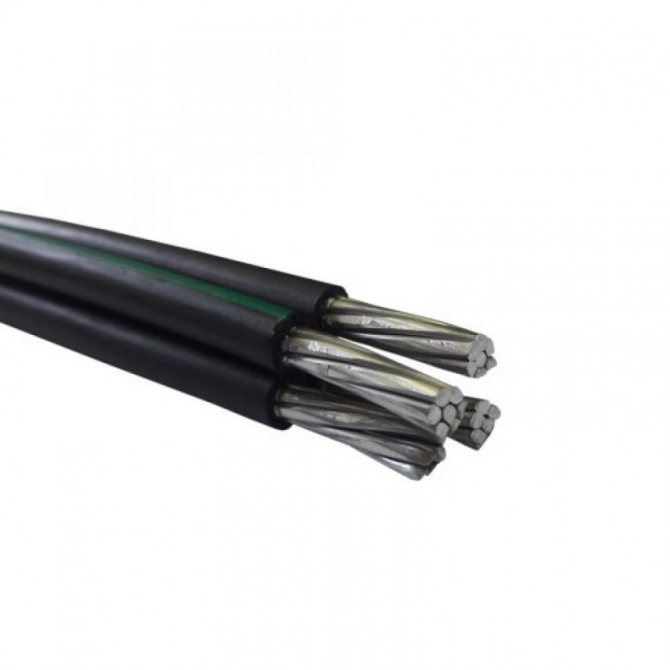

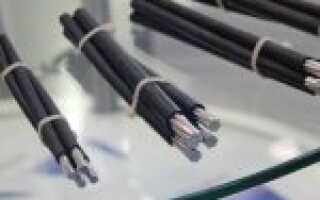

Конструкция СИП провода:

СИП – 1, СИП – 2, ТУ 16.К71-268-98

СИП – 1А, СИП – 2А, ТУ 16.К71-268-98

СИП – 3, ТУ 16.К71-268-98

СИП – 4, СИП – 5, ТУ 16.К71-272-98, ТТ

Фазная токопроводящая жила изготовлена из алюминия, она многопроволочная и уплотненная. Нулевая несущая жила изготовлена из алюминиевого сплава ABE или стале-алюминевого, она также многопроволочная и уплотненная. Изоляция выполнена из светостабилизированного термопластичного полиэтилена (LDPE) для проводов СИП-1, СИП-1А, СИП-4, а для проводов СИП-2 светостабилизированного сшитого полиэтилена (XLPE) , СИП-2А, СИП-3, а также СИП-5.

Подземный способ от столба

Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

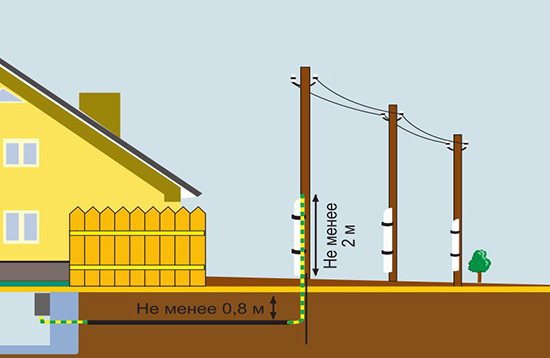

  1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
  2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
  3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

Область применения СИП провода

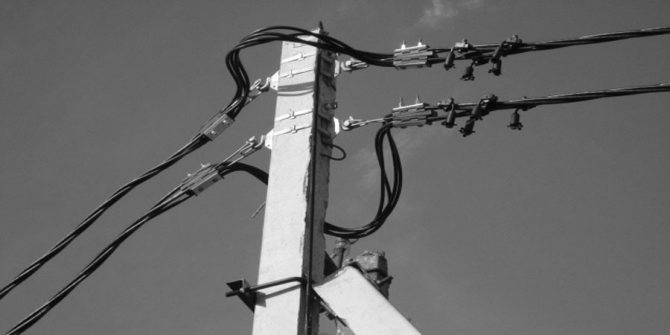

Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.

Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.

У самонесущих изолированных проводов выявилось техническое и экономическое преимущество линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.

На основании положительного опыта применения СИП, был издан директивный документ РАО «ЕЭС России» №ОБ-5145 от 26.06.2000 «О применении самонесущих изолированных проводов при строительстве и реконструкции».

Требования к монтажу

  • Сам монтажный процесс начинается с расчистки трассы. Необходимо срезать деревья или крупные ветки, которые могут касаться воздушной линии, и которые могут мешать установке опорных столбов.
  • Далее производится раскатка самого провода СИП и его регулировка. Здесь есть очень важный момент. Провода не должны касаться бетонных опор и металлических конструкций, а также земли.

Внимание! Если производится прокладка новой трассы, то металлические крепежные изделия должны быть прикреплены на опорах еще до их установки. Это упрощает сам процесс крепления, ведь наверху это сделать будет непросто. Во всяком случае, для этого потребуется спецтехника или придется электрикам использовать когти.

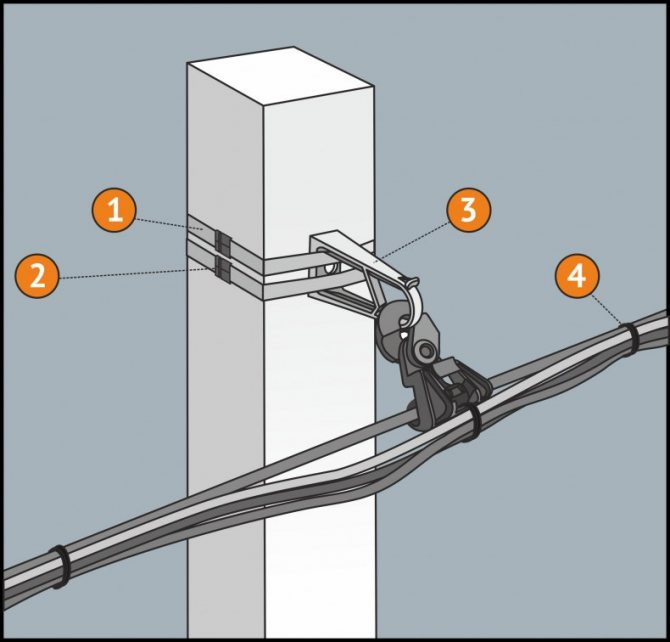

  • Что касается крепления кронштейнов, то они устанавливаются на опорах в верхней их части, скрепляемые металлической лентой. При этом концы ленты между собой крепятся специальным устройством, который называется скреп. Это приспособление, во-первых, закрепляет ленту, во-вторых, стягивает ее, в-третьих, убирает ее излишки.
  • Производится установка опорных столбов в подготовленные заранее колодцы. Здесь важно соблюсти их ориентацию, то есть, кронштейны всех столбов должны быть направлены в одну сторону.

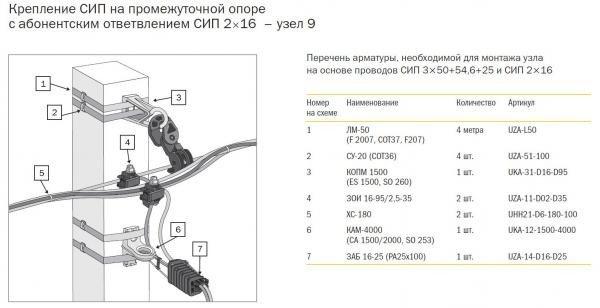

  • Далее, производится монтаж проводов.


Преимущества СИП провода

  • Cущественное сокращение затрат, как на обслуживание, так и на монтаж линий. Это обусловлено надёжностью работы линий – отсутствием замыканий при схлёстывании проводов из-за сильного ветра. Попадания посторонних предметов благодаря хорошей изоляции жил. «Пляски проводов» — налипания снега, а также образования гололеда.
  • При монтаже СИП все крепления проводов соединяются специальной арматурой, вследствие чего отпадает необходимость использования траверс и изоляторов, что сокращает затраты.
  • Возможность монтажа СИП на уже существующих ВЛ низкого и высокого напряжения, а также ВЛ связи.
  • Благодаря хорошей изоляции снижаются потери в линиях.
  • Есть возможность подключиться к линии 0,4 кВ под напряжением.
  • Возможность применения в ЛЭП классов напряжения 0.6, 1 кВ, а также 20 кВ при температуре от -50° С до +50° С
  • Более высокая пожаробезопасность СИП.
  • Более эстетичный внешний вид чем у обычных неизолированных проводов. Например ввод в дом.
  • Изоляция СИП способна длительное время выдерживать губительное действие солнечного света ультрофиолета.
  • Срок службы СИП составляет более 25 лет.

Переадресация

Трудно найти компанию, которая не нуждалась бы в разнообразии схем переадресации звонков. Этого требуют и особенности графика работы сотрудников, и устройство отдела, и распределение ответственности. IP-телефония позволит переадресовывать звонки в тех случаях, когда сотрудник, которому направлен звонок, занят или отсутствует на рабочем месте.

Например, если сотрудник уехал из офиса, звонок будет перенаправлен на его мобильный или домашний телефон. Если сотрудник не может ответить, вызов автоматически переадресуется коллеге. Когда клиент звонит в нерабочее время, его может встретить голосовое сообщение о том, что в настоящее время компания не работает. Есть еще много других ситуаций. Наличие разных вариантов обработки звонков позволит не терять входящие обращения и не допускать ухода потенциальных клиентов к конкурентам.

Также возможна настройка различных сценариев распределения звонков, в том числе через интерактивное голосовое меню. В последнем случае клиента в самом начале встретит виртуальный секретарь, благодаря чему звонок быстро дойдет именно до того специалиста, который нужен позвонившему. Возможно, привлекать сотрудника к общению не понадобится вовсе – клиент звонит узнать информацию, которая будет сообщена ему автоматически (например, статус заказа).

Типы СИП

По типу СИП провод различается:

СИП-1

СИП 1

СИП-1 (с неизолированной нейтралью) — Система СИП с голой несущей нейтралью, называемая также «Финской системой». Состоит из 3-х изолированных алюминиевых жилы и 1 несущей нейтрали из алюминиевого сплава без изоляции. Есть отечественная модификация, у которой несущая нейтраль изготовлена из стале-алюминиевого провода. Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии нагрузку несет только нейтраль. СИП 1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Он предназначен для сетей с номинальным напряжением 0,6 кВ и 1 кВ частотой 50 Гц. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией.

СИП-2

СИП-2 (с изолированной нейтралью) — Система СИП с изолированной несущей нейтралью, называемая также «Французской системой». Состоит из 3-х изолированных алюминиевых жил и 1 изолированной несущей нейтрали из алюминиевого сплава «Альмелек». Есть отечественная модификация, у которой несущая нейтраль изготовлена из стале-алюминиевого провода. Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии всю нагрузку несет только нейтраль;

СИП-3

СИП-3 — имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий. То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность.

СИП-4

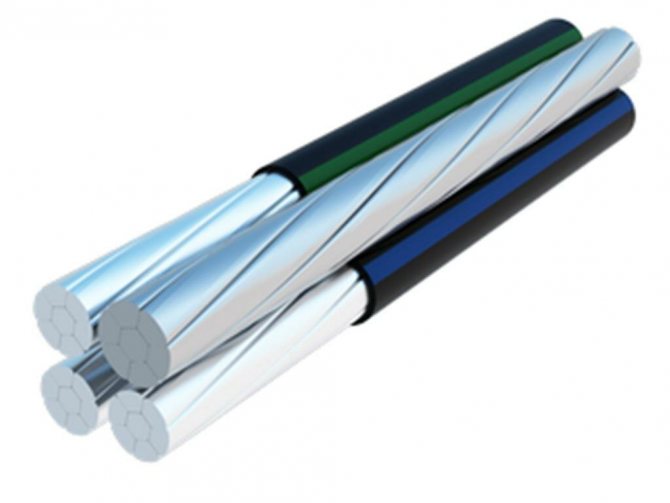

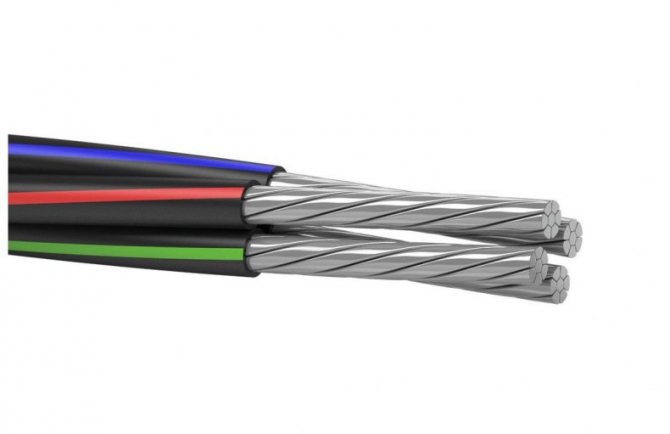

СИП-4 — самонесущая система СИП состоит из 4-х изолированных алюминиевых жилы. Механическая прочность и сечение всех 4-х жил при этом одинаковы. При натяжении линии все 4 жилы несут одинаковую нагрузку. Линии абонентов для всех 3-х систем проводов применяются обычно также из самонесущего типа и состоят из 2-х или 4-х скрученных изолированных алюминиевых жил сечением 16, 25, 35 мм². Самая распространенная марка для бытовых нужд.

СИПн-4

Изоляция выполнена из светостабилизированного сшитого полиэтилена не распространяющего горение. Преимущества СИПн-4:

  • Возможность применения в условиях повышенной пожароопасности;
  • Меньшая повреждаемость линий электропередачи в случае возникновения короткого замыкания либо воздействия открытого пламени;
  • возможность использования проводов для организации вводов в жилые дома;
  • повышенная безопасность эксплуатации линии в местах постоянного нахождения людей (нераспространение пламени в случае возгорания линии, малая вероятность падения капель расплавленного полиэтилена при горении изоляции).
  • Диапазон температур эксплуатации от -60 °С до +50 °С.
  • Монтаж проводится при температуре окружающей среды, не ниже -20 °С.
  • Минимальный радиус изгиба при прокладке 10 диаметров провода.
  • Провод стоек к воздействию солнечного излучения.
  • Провод стоек к воздействию дождя.
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на температуру 20°С и 1 км длины соответствуют ГОСТ 22483-77.
  • Допустимый нагрев токопроводящих жил при эксплуатации 90°С.
  • Допустимый нагрев токопроводящих жил при эксплуатации при коротком замыкании 250°С.
  • Срок службы провода СИПн-4 не менее 40 лет.

СИПс-4

Изоляция выполнена из сшитого полиэтилена. Технические характеристики проводов СИП-4c:

  • Номинальное напряжение 0,6/1 кВ
  • Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С
  • Относительная влажность воздуха (при температуре до +35°С) 98%
  • Минимальная температура прокладки кабеля без предварительного подогрева -20°С
  • Предельная длительно допустимая рабочая температура жил: 70°С (для СИПс-90°С)
  • Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) 80°С (для СИПс-130°С)
  • Максимальная температура нагрева жил при коротком замыкании 135°С (для СИПс-250°С)
  • Минимально допустимый радиус изгиба при прокладке 7,5 диам. кабеля
  • Срок службы 30 лет
  • Гарантийный срок эксплуатации кабеля СИПс-4 3 лет

СИП-4т

Токопроводящая жила скрученная из алюминиевых проволок, уплотненная. Изоляция — полиэтилен светостабилизированный, стойкий к ультрафиолетовому излучению, а также устойчивый к воздействию озона. Технические характеристики проводов СИП-4т:

  • Номинальное напряжение — 0,6/1,0 к В
  • Испытательное напряжение — 4 кВ
  • Температура окружающей среды при эксплуатации — от -60°C до+50°C
  • Температура окружающей среды при монтаже — 20°C
  • Максимальная температура провода: — в рабочем режиме — +70°C — при перегрузке продолжительностью до 8 часов в сутки — +80°C — при коротком замыкании продолжительностью до 5 секунд — +130°C;
  • Радиус изгиба при выполнении монтажа и установленного на опорах провода — не менее 10 максимальных внешних диаметров провода.
  • Гарантийный срок эксплуатации — 3 года
  • Срок службы провода — не менее 25 лет.

Нормативный документ: ТУ У 31.3-23075526-003:2006

СИП-5

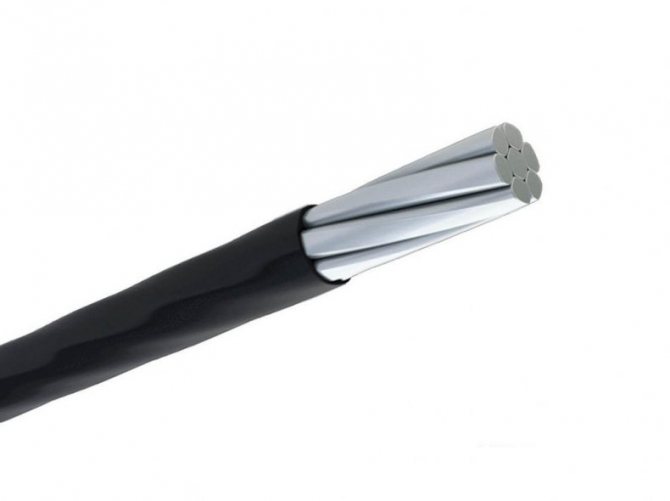

СИП-5 — cиловой провод с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного сшитого полиэтилена без нулевой несущей жилы.

  • номинальное переменное напряжение 0,66 / 1,0 кВ
  • номинальной частотой 50 Гц
  • в воздушных силовых линиях и осветительных сетях, а также, ответвлений к вводам в хозяйственные постройки и жилые дома, также, предназначен для прокладки по стенам зданий или инженерным сооружениям, вертикально и горизонтально
  • Применяется в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

Преимущества:

  • Температура нагрева без потери основных изоляционных свойств больше – 90-130 градусов в течение 8 часов.
  • Кратковременная температура перегрева при коротком замыкании – 250 градусов.
  • Такая изоляция обладает ”памятью”. То есть, после деформации при сдавливании или перегреве она способна вернуть свое первоначальное состояние.
  • Лучшая устойчивость к пониженным температурам. Соответственно менее капризен при прокладке в морозы и риск повредить изоляцию при монтаже и изгибах минимален.

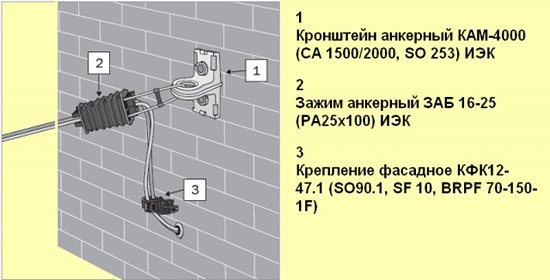

Ввод в дом

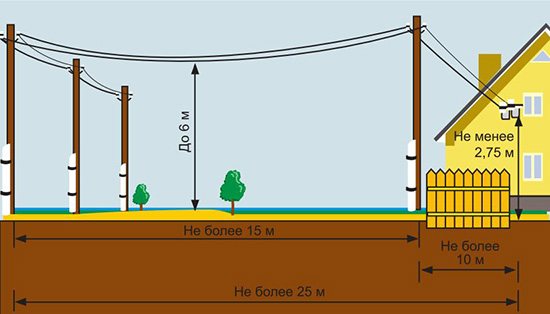

Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.
