Счетчик ЦЭ6803В — технические характеристики, срок поверки, размеры

Для измерения активной энергии в трехфазных цепях переменного тока. Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)

Скачать

Применение и назначение электросчетчика цэ6803в

Электросчетчик цэ6803в измеряет только активную составляющую израсходованной из сети мощности, за счёт включения в неё нагрузки. Он внесён в реестр измерительных средств под номером 12673-06 и способен вести учёт по одному тарифу, то есть без возможности подсчёта электрической энергии в ночное, а также в дневное время, согласно разным расценкам поставщика. Подключается к трехпроводным (три фазы) или же четырёхпроводным (три фазы и ноль) сетям со стандартной частотой 50 Гц напрямую и косвенно, то есть без дополнительного трансформаторов тока или же с ним. Установка должна производиться квалифицированным персоналом внутри распределительных шкафов либо внутри помещений. Он не предусмотрен для работы на открытом воздухе, под различными по своей силе и структуре атмосферными осадками. Установка на улице возможна, но в специальных шкафах, чтобы было исключено попадание внутрь влаги и пыли.

Также во время монтажа или планирования места установки нужно соблюдать следующие условия, влияющие на продолжительность исправного и точного подсчёта израсходованной из сети энергии:

  • диапазон температур в месте установки должен быть в пределах от -40 до + 60 °С;
  • влажность воздуха не должна превышать 98%.

Если соблюдены правильные условия установки и корректное подключение, то срок службы этого устройства для учёта составляет не меньше 30 лет. Немаловажно при эксплуатации, что не нужно часто вызывать контролёра или службу из Энергонадзора для поверки данного элемента учёта – счетчик Энергомера цэ6803в имеет межповерочный интервал целых 16 лет. Гарантия, предоставленная заводом-изготовителем, имеет срок 4 года после момента монтажа и введения в эксплуатацию.

Условия эксплуатации

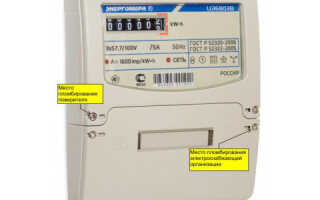

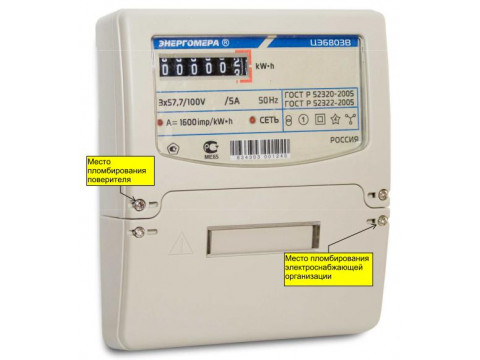

Как опломбировать счетчик электроэнергии

Конструкция электросчётчика рассчитана на определённые условия эксплуатации:

  1. Температурный режим в месте установки счётчика ЦЭ6803в должен соблюдаться в пределах от – 400С до + 600С.
  2. Влажность окружающей среды не должна превышать 98%.
  3. Установка прибора производится в пространстве, защищённом ограждающими конструкциями от внешнего воздействия атмосферы.

Информация по Госреестру

ЗАО «Энергомера», г.Ставрополь

 Россия

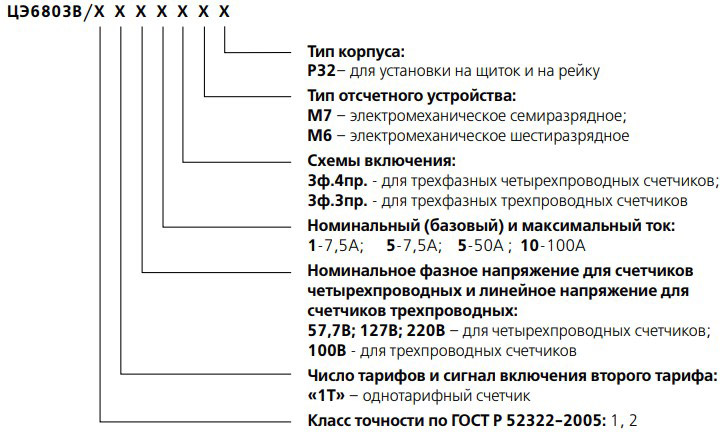

Расшифровка маркировки

На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005. Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков. Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:

  • дробное выражение /1 – первый класс точности;
  • 1Т – счётчик делает расчёт только по одному тарифу;
  • 220в – 4-х проводное подключение напряжением бытовой сети;
  • 3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
  • М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
  • Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.

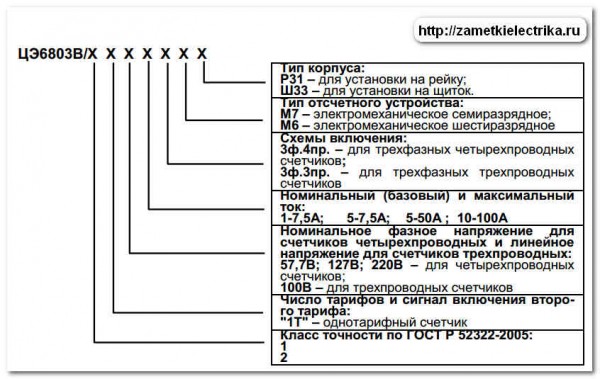

Таблица расшифровки марки ЦЭ 6803в

Документация

Руководство по эксплуатации (модели с механическим табло, включаемые через трансформатор): Смотреть

Руководство по эксплуатации (модели непосредственного подключения): Смотреть

Руководство по эксплуатации (модели с жидкокристаллическим дисплеем и магнитным датчиком): Смотреть

Формуляр: Смотреть

Описание типа: Смотреть

Сертификат соответствия: Смотреть

Каталог производителя: Смотреть

Особенности электросчетчика

  • Модификации для прямого, полукосвенного и косвенного включения.
  • Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

Счетчик электрической энергии ЦЭ6803В 1 100В 5-7,5А 3ф.3пр. М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф. 4пр. М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

Технические характеристики

Таблица 1

Особые требования по дополнительной погрешности для счетчиков в корпусе ТТТ35:

1.    Счетчики в корпусе Ш35 должны быть стойкими к влиянию внешнего магнитного поля, создаваемого током частоты, одинаковой с частотой электросети, к которой подключен счетчик.

Под действием названного магнитного поля с поперечным разрезом не менее 7,0 см2 и индукцией 100 мТл, направленного на любую сторону поверхности счетчика:

—    показатели счетчика в режиме функционирования не должны иметь дополнительных изменений, которые больше, чем 0,1 кВтч, а на испытательном выходе не должно образовываться большее, чем соответствующее этому число импульсов;

—    дополнительная погрешность при базовой (номинальной) силе тока и cos ф = 1 не должна превышать ± 2 % для счетчиков класса точности 1, и не должна превышать ± 3 % для счетчиков класса точности 2.

2.    Счетчики в корпусе Ш35 должны быть стойкими к влиянию постоянного магнитного поля, которое создается постоянным магнитом с поперечным разрезом не менее 5,0 см и магнитной индукцией не менее 300 мТл на его полюсе.

Под действием постоянного магнитного поля от магнита, приложенного к любой поверхности счетчика:

—    счетный механизм не должен останавливаться;

—    показатели счетчика в режиме функционирования не должны иметь дополнительных изменений, больших, чем 0,1 кВтч;

—    дополнительная погрешность при базовой (номинальной) силе тока и cos ф = 1 не должна превышать ± 2 % для счетчиков класса точности 1, и не должна превышать ± 3 % для счетчиков класса точности 2.

Гарантия на прибор

Изготовитель гарантирует соответствие изделия положениям технических условий, если соблюдаются правила его хранения, перевозки и эксплуатации.

Продолжительность гарантийного обслуживания – 7 лет от момента производства, указанного в формуляре. Гарантия не распространяется на счётчики с механическими повреждениями или разрушением заводских пломб.

Знак утверждения типа

Знак утверждения типа наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист эксплуатационной документации типографским способом.

Технические характеристики

Технические характеристики счётчика ЦЕ6803В

Срок службы прибора

Изготовитель предусматривает 30-летний нормативный срок эксплуатации прибора. В случае выхода из строя оборудования в течение первых 4-х лет работы, изделие принимается на гарантийный ремонт в сервисном центре изготовителя, если поломка не вызвана неправильным подключением или нарушением предусмотренных правил эксплуатации.

Межповерочный интервал

Чтобы избежать проблем с представителями контролирующих органов, потребитель должен предоставлять счётчик к регулярной поверке не реже 1-го раза в 16 лет. Также следует убедиться, что продукция прошла заводскую поверку после изготовления, о чём свидетельствует соответствующая запись в паспорте.

Стоимость счётчика

Цена продукции определяется комплектацией и тарифами продавца. Стоимость данной модели колеблется в пределах от 2200 до 3400 рублей, учитывая вышеуказанные факторы.

Комплектность

В комплект поставки входит:

—    счетчик электрической энергии ЦЭ6803В (одно из исполнений);

—    руководство по эксплуатации САНТ.411152.101 РЭ (одно из исполнений);

—    формуляр САНТ.411152.101 ФО (одно из исполнений).

По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются: методика поверки, руководство по среднему ремонту.

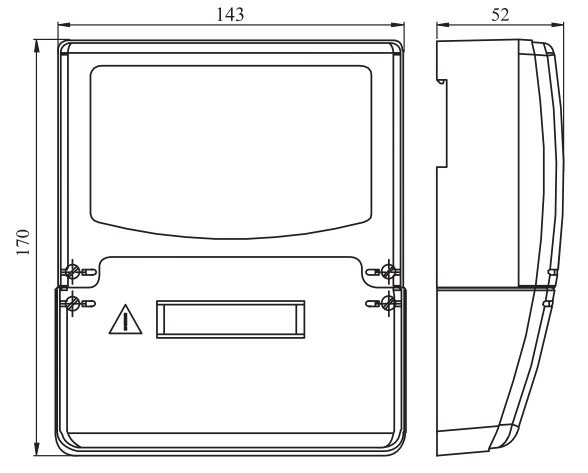

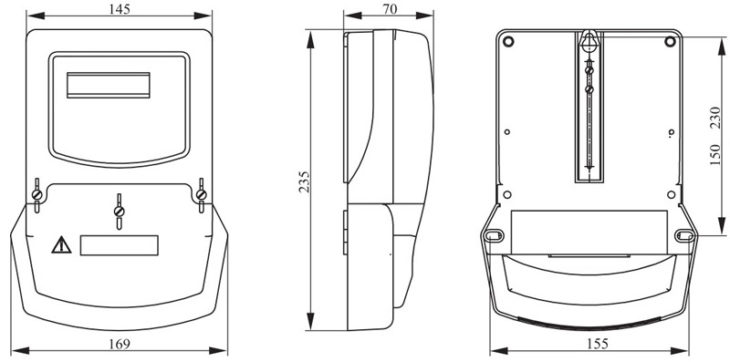

Разновидности счётчика

Производитель выпускает 20 модификаций прибора. Разработаны 3 варианта конструкции корпуса:

  • Р31 – крепящийся на ДИН-рейку;

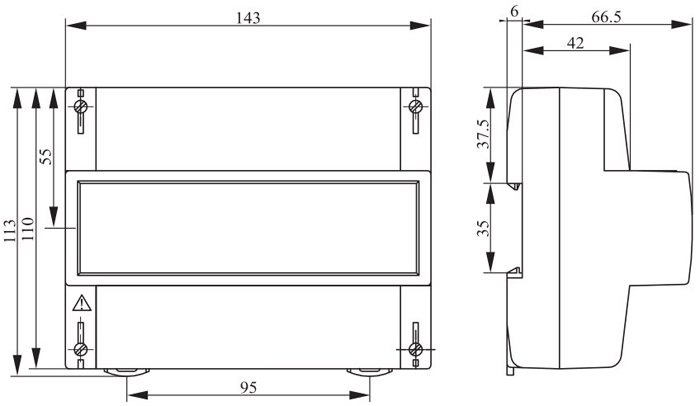

    R31

  • Ш33 – монтируемый винтами;

    Ш33

  • Р32 – комбинированного крепления.

    R32

Кроме корпусов, приборы отличаются:

  • классом точности – 0,5; 1; 2 или 0,5S;
  • количеством проводов в сети подключения – 3 или 4;
  • показателями фазного напряжения для четырехпроводных и линейного для трёхпроводных – соответственно 57,7; 220; 230 В и 100 В;
  • значением номинального (базового) тока – 1, 5 и 10 А;
  • величиной предельного тока – от 2 до 120 А;
  • типом отображающего устройства – механическим в 6 и 7 разрядов или электронным.

Расшифровка маркировки счётчика – Энергомера ЦЭ6803

Дополнительно исполнения приборов комплектуются:

  • оптическим интерфейсом или RS482;
  • магнитным датчиком.

Детальнее о характеристиках и комплектации изделия можно узнать из структуры условного обозначения, приведённой в сопроводительной документации, исходя из полной маркировки счётчика.

Поверка

осуществляется по документу САНТ.411152.101 Д1 «Счетчики электрической энергии ЦЭ6803В. Методика поверки», утвержденному ФГУП ВНИИМС в апреле 2013 г.

В перечень основного оборудования, необходимого для поверки входят:

—    установка для поверки счетчиков электрической энергии ЦУ6800И/1-Т3;

—    универсальная пробойная установка УПУ-10;

—    секундомер СОСпр-2б.

Можно ли сэкономить

Чтобы сэкономить, потребителю важно правильно выбрать прибор, учитывая мощность энергопотребляющих приборов и характеристики сети, придерживаться правил эксплуатации счётчика, указанных в руководстве изготовителя, и бережливо относиться к расходу энергии.

Конструкция счётчика исключает самовольное искажение результатов измерений.

Сведения о методах измерений

Методика измерений на счетчики электрической энергии ЦЭ6803В приведена в Руководстве по эксплуатации САНТ.411152.101 РЭ (одно из исполнений).

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии ЦЭ6803В

1.    ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

2.    ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

3.    ТУ 4228-010-04697185-97 «Счетчики электрической энергии ЦЭ6803В. Технические условия».

Другие Счетчики электроэнергии

Для измерения активной энергии в трехфазных цепях переменного тока. Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе.

Для измерения активной энергии в трехфазных четырехпроводных цепях переменного тока. Принцип действия счетчика основан на перемножении входного сигнала тока и напряжения в аналоговый сигнал по методу широтно-импульсной и амплитудно-импульсной модуляц…

Для использования в системах автоматизированного учета, в т.ч. коммерческого, массового расхода и количества теплоты, потоков воды и перегретого пара и конденсата за счетный период в четырех независимых трубопроводах методом переменного перепада давл…

Для измерения активной энергии в трехфазных четырехпроводных цепях переменного тока.В 2002 г. увеличен межповерочный интервал до 16 лет (НТК 14 от 10.12.02 п.109).

Установка счётчика

Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.

Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика

Электросчетчик ЦЭ6803В – это устройство, с помощью которого происходит подсчет электрической энергии в цепях переменного тока. Завод изготовитель изделия – концерн «Энергомера». Такой прибор пользуется большим спросом на рынке устройств по учету и контролю электрической энергии. В данной статье мы рассмотрим технические характеристики счетчика ЦЭ6803В, а также его размеры и дополнительные параметры.

<d></d>

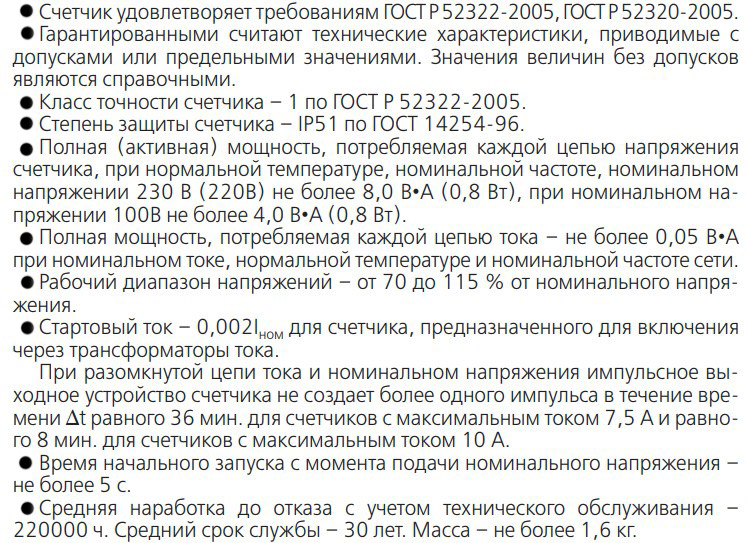

Основные и дополнительные технические характеристики указаны в таблице ниже:

Параметры надежности:

  1. Поверка приспособления осуществляется после его выпуска из производства, после ремонта и в ходе эксплуатации. Межповерочный интервал составляет 16 лет.
  2. Средний срок службы устройства – до 30 лет. Электросчетчик Энергомера ЦЭ6803В имеет не только важные технические характеристики, но и доступную и приемлемую цену. Поэтому и пользуются большой популярностью.
  3. Счетчик имеет гарантийный срок 4 года с момента выпуска.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной модели электросчетчика:

Вот мы и рассмотрели основные технические характеристики счетчика ЦЭ6803В. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем прочитать:

—>

Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.

Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.

Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:

Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:

  1. М – модифицированный, литера Ш на этом месте означает на шунтах.
  2. R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
  3. Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
  4. Схема включения.
  5. Номинальный и максимальный ток устройства.
  6. Номинальное напряжение.
  7. Число тарифов, в нашем случае 1Т.
  8. Класс точности электросчётчика.

Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.

Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.

Срок службы, в среднем до 30 лет, межповерочный период 16 лет.

Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%.

Как снять показания и рассчитать оплату?

При снятии показаний с этого счётчика может возникнуть только один вопрос. На части корпусов электросчётчиков цэ6803в есть графическое изображение запятой. В этом случае подаются те показания, что отмечены до неё.

При отсутствии графического обозначения подаются все цифры с табло.

На дисплее электронного отчётного механизма имеется точка, при снятии показаний ориентируемся на цифры до неё.

Уточнить количество израсходованной за отчётный период электроэнергии и рассчитать её стоимость можно следующим образом:

  1. Снимаем показания счётчика.
  2. От получившейся цифры отнимаем показания за предыдущий отчётный период. Получаем значение израсходованной за время между проверками электроэнергии.
  3. Умножаем получившиеся число на стоимость кВт/ч из вашего тарифного плана.

Результат покажет вам стоимость израсходованной электроэнергии.

Счётчики электроэнергии «Энергомера» ЦЭ6809В выпускаются по настоящее время, эта серия широко распространена в РФ, и довольно часто встречается в продаже. Средняя стоимость счётчика составляет 3000 рублей.

Рекомендуем:  Описание и технические характеристики счетчика Меркурий 231 АМ/АТ

инструкция ЦЭ6803В

Концерн «Энергомера» является основателем в направлении отечественной электронной техники. А счетчик «Энергомера» лидером продаж на российском рынке приборов контроля и учета электрической энергии. Хотелось бы отметить, что за все время присутствия концерна на отечественном рынке каталог продукции сильно не вырос – всего лишь пять поколений. И все они являются составной частью системы учета электрического тока в стране. Даже можно сказать – основной частью, ведь статистика подтверждает, что счетчики марки «Энерномера» – это половина всех установленных приборов в России.

Счетчик Энергомера

В настоящее время компания предлагает различные виды счетчиков контроля серии СЕ и ЦЭ:

  • Однофазные.
  • Трехфазные.
  • Различного класса точности.
  • Многофункциональные.
  • Однотарифные.
  • Многотарифные.

Плюс ко всему концерн изготавливает и реализует приборы и оборудование, с помощью которого проводится метрологическое испытание самих микропроцессорных счетчиков электроэнергии. А также защитные устройства отключения, к примеру, УЗО-ВАД2. Кстати, этот прибор является комплексным, то есть от перегрузки, от короткого замыкания, от сверхтоков, от тока утечки, от перенапряжений и так далее. По сути, УЗО-ВАД2 – это универсальный автоматический выключатель.

Серия СЕ

И буквально несколько слов о серии СЕ. Здесь два основных вида:

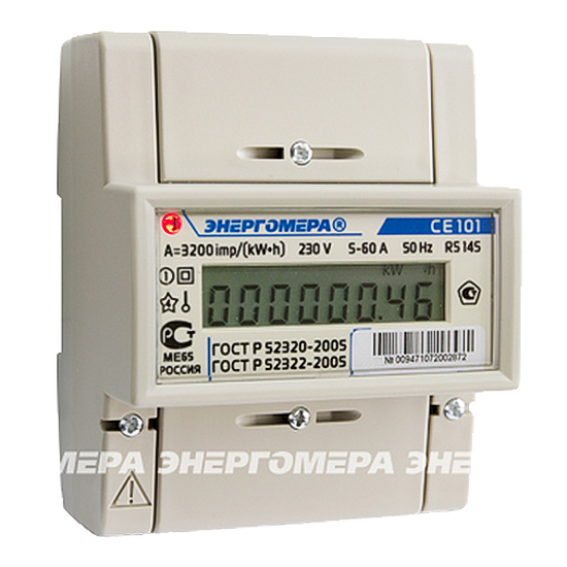

  • Однофазный электросчетчик «Энергомера» СЕ 101.
  • Трехфазный СЕ300 (301, 303, 306 и так далее).

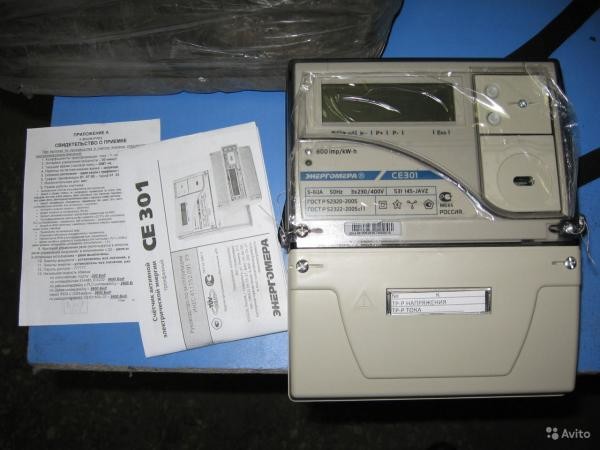

CE301

В городских квартирах чаще всего устанавливаются счетчики марки «Энергомера» СЕ 101. В этой категории небольшой модельный ряд, в котором приборы друг от друга отличаются габаритными размерами и способом установки (в щиток или на DIN-линейку).

Заключение по теме

Не зря счетчик «Энергомера» контроля и учета электроэнергии сегодня установлен у большинства потребителей. Его высокие технические и эксплуатационные характеристики, а также достаточно большой срок эксплуатации (до 300000 часов) сыскали ему большую популярность. И это радует, что российский прибор обладает такими показателями, не уступающими зарубежным аналогам.
