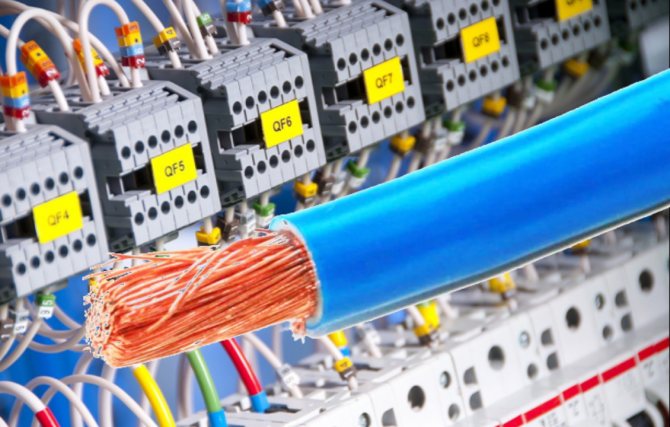

Силовой провод ПуГВ 1х6 медный

Ещё с советских времён для выполнения монтажа электрооборудования, подключения агрегатов и приборов, управляющей и силовой электропроводки использовался одиночный провод, установленный ГОСТом 6323–79. Это гибкий, состоящий из нескольких жил, сплетённых в одну, медный провод ПВ-1 – ПВ-4. С вступлением в силу в 2010 году нового ГОСТа Р 53768-2010 изменились требования маркировки, и провод стал называться ПуГВ.

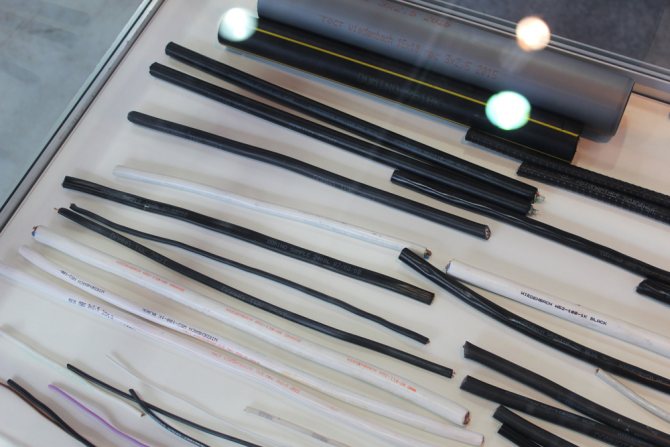

Как выглядит провод

Назначение

В случаях, где пространство ограничено, но необходимо сделать качественный монтаж электрооборудования, применяют гибкий ПуГВ, а также, если силовые провода, находящиеся под напряжением до 450 В, предполагается часто изгибать. Например, подключены объекты, имеющие вибрацию или некоторое движение, провода, собранные пучками и связанные нитью (во время эксплуатации их можно изгибать). Они могут быть уложены в рукава, закреплены на тросе и перемещаться вдоль него.

Применяют ПуГВ в закрытых помещениях для подключения различных приборов и агрегатов. Допускается укладывать в стены под штукатурку. Разрешено наружное применение, но под навесом, с обязательной защитой от ультрафиолетовых лучей. Нельзя подвергать провод воздействию влаги от атмосферных осадков. Так как многожильный провод имеет большую площадь поверхности, контакт с влагой приводит к быстрому окислению. Моножильный пруток меньше подвержен коррозии. Для предотвращения этого недостатка используют лужёные провода.

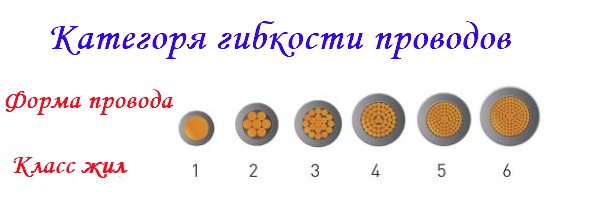

Категория гибкости проводов

Монтаж провода

Использование линии электропередачи из кабеля ПуГВ возможно при температуре окружающего воздуха выше -50 градусов. Во время эксплуатации сети необходимо исключить перегрев жилы, который происходит после +70 градусов. Устройство магистрали возможно при температуре более -15 градусов.

При прокладке магистрали на открытой местности рекомендуется использовать защитные конструкции для провода. В качестве таких защитных устройств применяются трубы из пластика или металла, короба, лотки, препятствующие воздействию ультрафиолетового излучения на поверхность кабеля.

Наибольшее распространение провод получил при устройстве электросхем, расположенных за защитным материалом – штукатуркой, облицовочными материалами, такими как натяжные и подвесные конструкции. Также возможен монтаж кабеля в кирпичной стене или монолитном бетоне.

Расшифровка маркировки

Провод ПВ 3

Аббревиатура маркировки для проводов ПуГВ расшифровка:

  1. В случае отсутствия буквы «А», обозначающей то, что изделие изготовлено из алюминия, имеется в виду материал – медь;
  2. «П» обозначает то, что изделием является провод, прописная «у» – установочный;
  3. Этой по счёту буквой маркируется обычно материал изоляции. Если провод относится к 5-ому классу гибкости, то вставляется буква «Г» – гибкий;
  4. Изоляция из винила обозначается буквой «В»;
  5. Оболочка с заполнением пластиката из винила – «В»;
  6. Если имеются прописные буквы или сочетания букв, то это означает дополнительные характеристики. Например, нг означает негорючий; нг ls – при принудительном горении почти не выделяет токсических веществ и дыма; нг hf – негорючий с защитой от коррозии; нг frls – имеет повышенную огнестойкость при отсутствии дыма в случае принудительного сгорания;
  7. Далее идут цифры, означающие количество жил, проводников в жиле и площадь поперечного сечения каждого проводника в мм².

Кабель ПуГВ – это одиночный провод. ПуГВВ содержит несколько проводников, уложенных параллельно, соединённых оболочкой из ПВХ. Последняя буква «В», вторая после обозначения типа изоляции, указывает на материал, значит, на наличие оболочки, следовательно, принадлежность к многожильным кабелям. Поэтому для кабеля ПуГВ применяется сокращенная расшифровка.

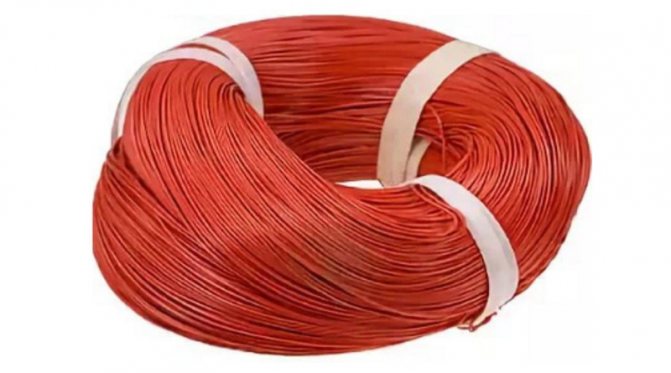

Моток провода

Особенности и преимущества

Современный ассортимент проводов представлен изделиями высокого качества, обладающими такими преимуществами, как легкость монтажа, надежность при работе и т.д. Именно данные свойства характеризуют ПуГВ 1х6. В настоящее время наибольшее распространение кабель получил при устройстве силовых ЛЭП и коммуникационных сетей. Также к достоинствам провода следует отнести увеличенную гибкость и прочную изоляцию из ПВХ. При монтаже следует исключить прямое воздействие ультрафиолета на кабель.

Для облегчения работы электриков предусмотрены различные варианты окрашивания изделия. Это исключает путаницу при прокладке множества проводов, их ремонте и замене. При устройстве сложных сетей именно данное преимущество является наиболее значимым. Все заводы-изготовители имеют свой цветовой спектр поливинилхлоридного покрытия, т.к. нормативные документы не имеют ограничений по оформлению. Чаще всего провода имеют цельную окраску одним оттенком, исключением является желто-зеленый кабель, в котором полосы желтого и зеленого цвета устраиваются диаметрально. Это обеспечивает дополнительное удобство при обозначении заземления. Нулевая фаза чаще всего прокладывается синим кабелем.

Провод ПуГВ 1х6 хранить нужно на закрытых складах, исключающих воздействие ультрафиолета и высокой влажности.

Сопротивление при нормальных условиях составляет 1 МОм/км при приемке работ и транспортировке изделия, и 0,01 МОм при работе и в складских помещениях.

ПуГВ 6 наматывается на барабан или собирается в бухту. Нормами не предусмотрены требования к диаметру вспомогательного агрегата для транспортировки. Негласно используются барабаны и муфты с элементом для обмотки диаметром, равным десяти внешним диаметрам кабеля. На данных элементах присутствует бирка с информацией о производителе, обозначении кабеля, длине изделия, массе брутто в кг (барабаны), времени производства и нормативном обеспечении.

Вернуться к навигации

Особенности конструкции

Провод ПВ-1

Разнообразие расцветок изоляции проводов расширяет удобства при проведении монтажа. Для обозначения заземляющих проводов используют материал жёлтого цвета с нанесённой зелёной полосой. Некоторые производители изготавливают провода с цветной изоляцией и различного цвета полосой. Это позволяет перейти от обозначения проводников кембриками, на которых нанесена надпись номера провода, на полностью цветную маркировку.

К сведению. Дополнительно по всей длине провода могут быть нанесены: надпись марки изделия; логотип производителя; дата изготовления и цифровое значение длины, повторяющиеся каждый метр. Это очень удобно – так легко определять длину материала.

Описание характеристик

Провод ПВ 3 1х6

Удельное сопротивление провода и вес зависят от поперечного сечения и количества проводков в жилах провода. Некоторые параметры отображены в таблице, для распространенных видов проводов ПуГВ характеристики следующие.

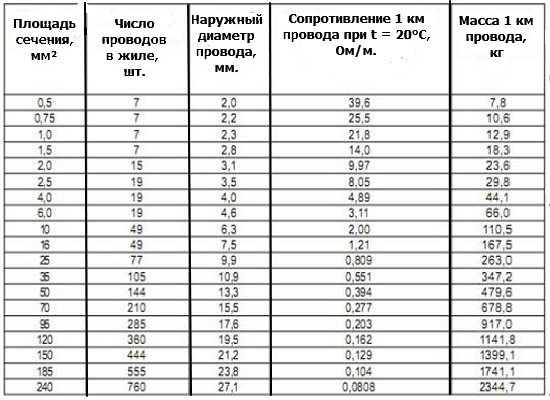

Таблица сопротивлений

Существуют классы характеристик.

Электрические характеристики провода

Основной электрической характеристикой провода является его удельное сопротивление. Некоторые его значения указаны в таблице выше, но его также можно определить экспериментально: измерить сопротивление бухты провода омметром с низкой погрешностью и разделить результат показаний на его длину. Или рассчитать по формуле, зная площадь поперечного сечения жил:

R=ρ×ι/S,

где:

  • R – сопротивление проводника,
  • ρ – удельное сопротивление для меди 0,01724…0,018,
  • ι – длина проводника,
  • S – площадь поперечного сечения.

Для вычисления площади используют формулу:

S= nπr,

где:

  • n – количество проводков в жиле,
  • π= 3,14159,
  • r – диаметр отдельного проводника.

Для более точного определения последнего (r) наматывают проволоку плотно на стержень и измеряют общую длину, затем делят на количество витков. Существуют специальные электронные приборы для точного измерения площади или диаметра провода.

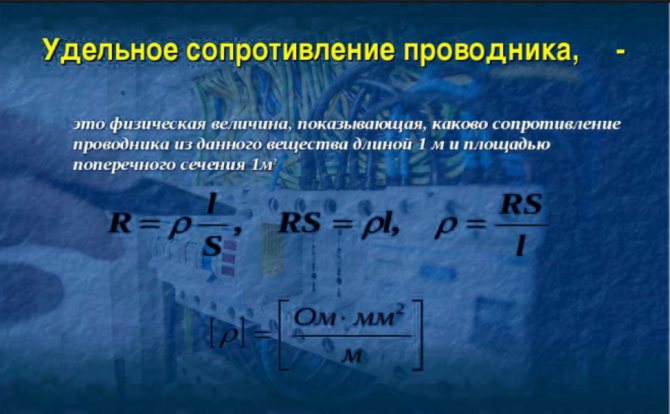

Удельное сопротивление

Существует также такой параметр, как номинально допустимое напряжение изоляции: для ПуГВ – 450 В переменного тока, 1 кВ постоянного, рекомендуемая базисная частота – 0,45 кГц.

Механические характеристики провода

Провода пугв имеют технические характеристики:

  • диапазон температур – от -50ᵒС до +65ᵒС;
  • максимальная температура жилы – +70ᵒС;
  • верхний предел температуры короткого замыкания (не более 4 сек.) –+160ᵒС;
  • монтаж проводки должен быть проведен при температуре не ниже -15ᵒС;
  • относительная влажность среды эксплуатации – 100% (при температуре не более +35ᵒС);
  • изоляционный материал устойчив к грибковой плесени.

Массогабаритные параметры провода ПуГВ

В таблице сопротивлений указаны некоторые значения массы для 1 км провода ПуГВ. На практике значения таблицы могут несколько отличаться, в зависимости от производителя и качества металла.

Токи нагрузки провода ПуГВ

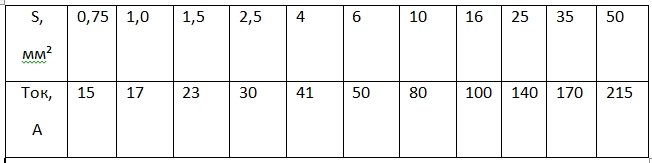

ГОСТом не регламентируются токи нагрузки, поэтому нужно ориентироваться на нормы для одиночных проводов, установленные в ПУЭ. Некоторые значения приведены в таблице.


Зависимость токов нагрузки от площади

Область применения

Описываемый провод относится к типу многофункциональных материалов. Большой диапазон площадей поперечного сечения (0,5-240 мм²) и высокая гибкость с низким удельным сопротивлением делают его применимым во многих областях электроники и машиностроения.

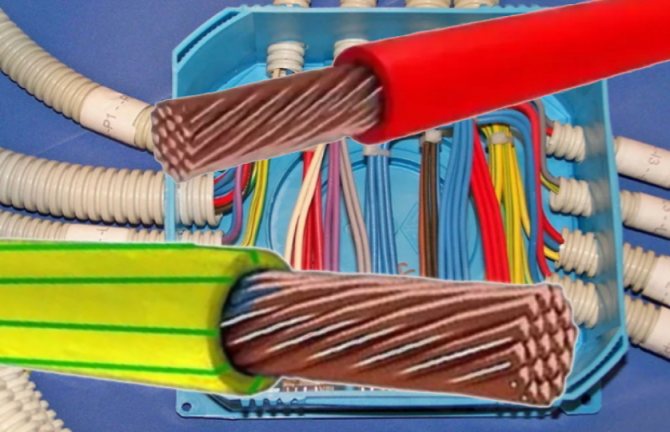

Клеммная коробка

Интересно. Автомобили, мотоциклы, скутеры и другие средства передвижения при организации электропроводки отдают предпочтение проводам ПуГВ.

Особенности хранения и прокладки

Немаловажным фактором, влияющим на качество и долговечность провода ПуГВ, является его надлежащее хранение. Влажность и сырость помещений для хранения могут усилить коррозию жил меди и увеличить удельное сопротивление проводника. Это, в свою очередь, приводит к скорейшему выходу его из эксплуатации.

Для прокладки провода связывают в пучки и укладывают в шахты, короба или продевают в трубы либо металлорукава. Такой способ монтажа продлевает срок эксплуатации и защищает от повреждений.

Конструкция провода

Силовой провод ПуГВ 1х6 состоит из следующих элементов:

  1. Токопроводящая медная жила, в состав которой входит несколько отожженных проволок. Последние соответствуют нормам I или II класса государственного стандарта 22483-77.
  2. Изоляционный слой, материалом для которого служит поливинилхлоридный пластикат.
  3. Внешнее покрытие, материал такой же, как изоляция. Имеет заполнитель.

Плотность оболочки позволяет соблюдать очертание жилы, не превышая границ предельных отклонений.

Вернуться к навигации

Аналоги и лучшие производители

Провод ПуВ является ближайшим аналогом ПуГВ, но менее гибким.

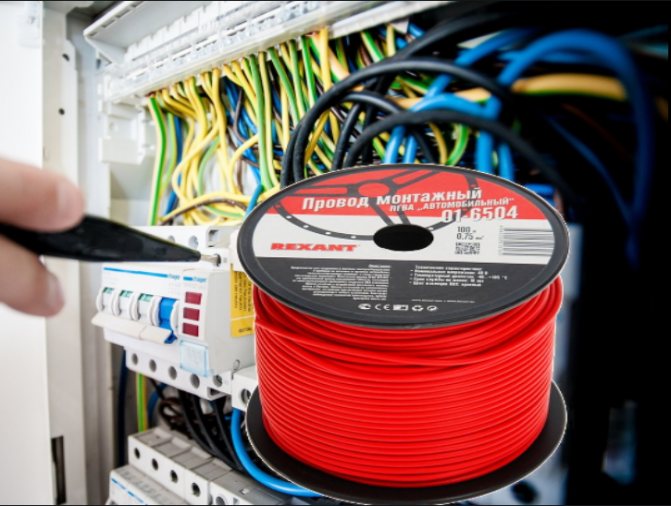

Использование материала

Современные производители привлекают своих покупателей качеством, достигнутым применением новых технологий в производстве продукции. Из отечественных производителей стоит выделить Калужский кабельный , Москва; ООО «Кабельный , Великие Луки; ООО «Кабель-ИМПЭКС», Санкт-Петербург; АО «Марпосадкабель», Чебоксары. Из иностранных – TITANEX; ARISTONCAVI; LAPP KABEL; HELUKABEL; ПАО завод ЮЖКАБЕЛЬ.

Многофункциональный провод ПуГВ находит широкое использование почти во всех сферах, в том числе в быту. Этот провод лучше применять в закрытых конструкциях, используя трубы, короба, лотки, кабель-каналы. Это защитит от разрушительного воздействия солнечных ультрафиолетовых лучей и увеличит срок эксплуатации приборов и агрегатов, выполненных с использованием проводов этой марки.

Применение

Провод ПуГВ 1х6 мм2 используется в немобильных сетях с напряжением менее 0,75 кВ и частотой менее 0,4 кГц. Наибольшее распространение изделие получило при устройстве систем электроснабжения в осветительных и силовых цепях, а также при коммутации приборов в силовых щитах.

Он монтируется внутри труб из стали, коробов, лотков, может применяться при устройстве магистралей с повышенными требованиями к гибкости кабеля.

Единично расположенный кабель не распространяет горение.
