Технические характеристики сип

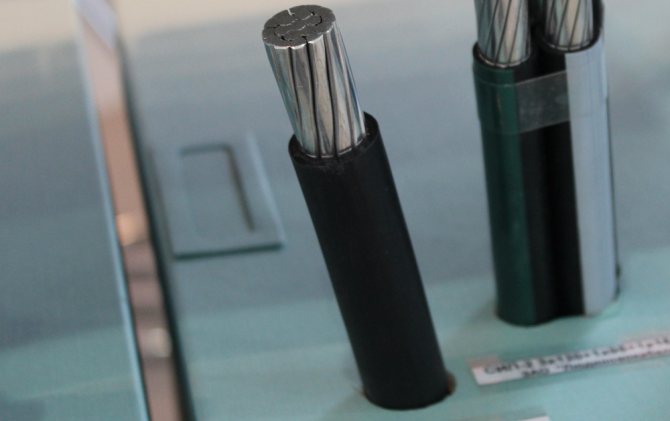

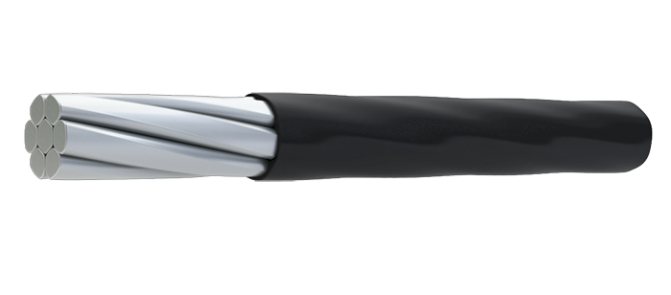

Провод СИП-3 представляет собой проводник с одной алюминиевой жилой, предназначенный для прокладки высоковольтных линий, самонесущий, покрытый изоляционным слоем. В качестве материала для производства сердечника используется сплав алюминия, магния и кремния, а для изолятора – светостабилизированный полиэтилен. Между данными слоями устраивается стальная оплетка, препятствующая повреждениям, возникающим в результате механических воздействий. Изоляция не растрескивается под действием солнечного света и сохраняет первоначальные параметры во время всего периода работы.
При строительстве новых объектов и реконструкции старых с увеличением количества потребителей электроэнергии требуется возведение ЛЭП с высокими рабочими показателями. Кабель подходит для прокладки новых трасс, он соответствует всем современным нормам и требованиям по передаче и распределению тока. Часто проводник используется в районах с холодными зимами, когда температура воздуха может опускаться до -40 градусов.

К преимуществам кабеля относятся длительный срок службы, устойчивость к агрессивной среде и механическим воздействиям. При соблюдении всех требований ГОСТ и ПУЭ по приемке, хранению, монтажу и эксплуатации провод можно использовать в течение 30-40 лет.

К наиболее востребованным проводникам относятся провода СИП-3 с сечением 1х50, 1х70, 1х95. К аналогам иностранного производства относятся провода SAX и PAS.

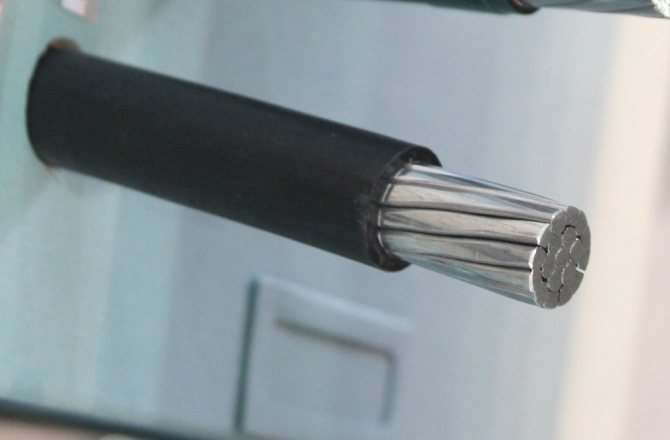

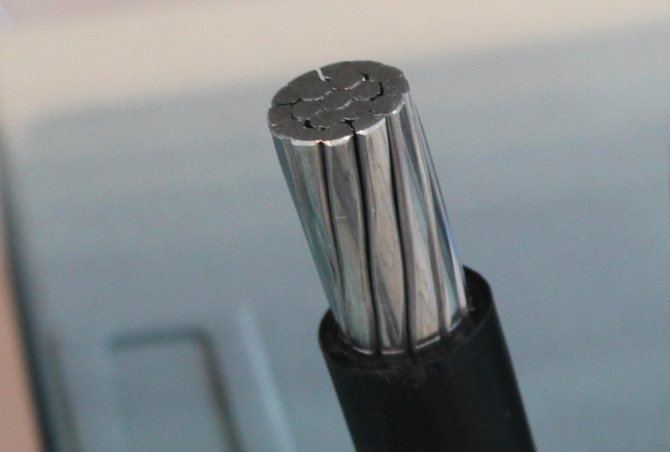

Конструкция провода

Структура кабеля СИП-3 не предполагает использование нулевого несущего элемента. В его состав входят:

  1. Проводящая ток часть, она изготавливается из проволок AlMgSi, при этом собственный вес равномерно распределяется по сечению и длине.
  2. Изоляционное покрытие, которое представлено светостабилизированным сшитым полиэтиленом РЕХ.


Материал изоляции обладает такими же техническими качествами, как и твердые вещества. Такие показатели, как устойчивость к разрушающим факторам и продолжительность службы, выше у полиэтилена. К положительным особенностям изолятора относятся:

  • устойчивость к воздействию высоких температур, в том числе кипения воды;
  • высокие диэлектрические качества;
  • не подвержен биологическому разложению;
  • не появляются трещины при перепадах температур;
  • отличная прочность на разрыв и растяжение;
  • не подвержен воздействию химически агрессивных веществ.

Как правильно выбрать кабель

Чтобы правильно выбрать провод, необходимо рассчитать сечение. Для этого нужно подсчитать мощности каждого включенного в сеть прибора, а впоследствии – суммировать их. Очень тонкие кабели будут иметь достаточно высокое сопротивление, в следствие чего провода нагнут перегреваться, а при слишком высокой температуре случится короткое замыкание или пожар.

Существуют специальные таблицы, где расписано подходящее сечение под определенное напряжение.

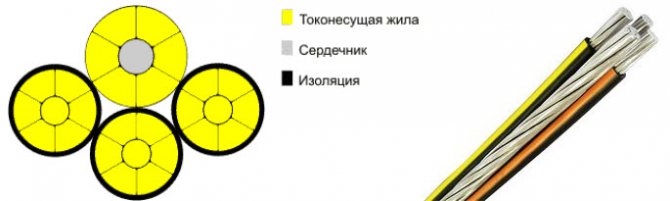

Конструкция провода

Также, при выборе СИП-3 необходимо определить изоляционный слой провода. Для территорий с высокой интенсивностью солнечных лучей, желательно покупать провода с оболочкой из светостабилизированного полиэтилена.

При опасностях резкого внешнего перегрева в процессе использования необходимо отдать предпочтение негорючей оболочке. При резких перепадах температур, большом количестве осадков и морозе, желательно, подбирать кабели с термопластичной изоляцией.

Важно! При выборе необходимо произвести визуальный осмотр изделия. Если целостность упаковки нарушена, то такой кабель приобретать не желательно.

Также, можно запросить сертификат соответствия, где указан завод-изготовитель, дата производства изделия и наименование. Если такого документа нет, то, возможно, это подделка. Перед покупкой, желательно, изучить самые популярные фабрики и искать только высококачественную продукцию.

Особенности и преимущества

СИП-3 характеризуется отсутствием нулевой жилы, при этом он может монтироваться без дополнительных поддерживающих конструкций, таких как трос, ванта, растяжка. К преимуществам провода относятся:

  • высокая пожарная безопасность;
  • возможность производства ремонта на работающей магистрали;
  • не нужно использовать траверсы изоляторов;
  • возможность монтажа в условиях города при соответствии требованиям безопасности и строительства;
  • устойчивость к растягивающим напряжениям исключает обрыв линии в результате падения веток и прочих предметов;
  • уширение охранной зоны;
  • на одну опору можно монтировать СИП и неизолированный кабель;
  • провода не схлестываются, что исключает КЗ;
  • надежность изделия, бесперебойная работа потребителей;
  • простота ухода и обслуживания;
  • высокая скорость проведения ремонтных работ;
  • сокращение потерь напряжения на трассах;
  • отменные рабочие характеристики провода СИП-3;
  • сокращение затрат при монтаже новой линии электропередач;
  • монтируются на невысокие опоры ЛЭП;
  • нельзя подключиться без специального разрешения к линии электропередачи.

Какие ошибки возникают при прокладке СИП-3

Ниже представлены основные проблемы, которые возникают при прокладке провода:

  • Раскатка провода по почве. При раскатке нельзя допускать, чтобы кабель лежал на земле – для этого существуют специальные опоры. Иначе можно повредить внешний слой изоляции, в следствии чего сократится срок служба изделия;

Вам это будет интересно Особенности кабельных стяжек

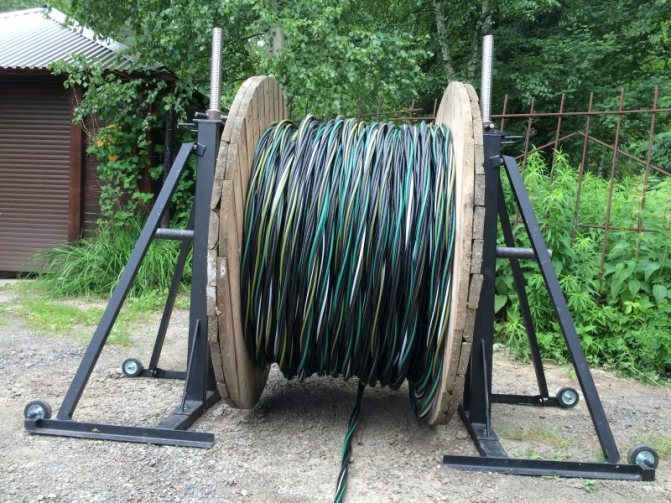

Процесс раскатки на опорах

  • Многократное применение прокалывающих фиксаторов. Эти детали применяются для ответвления кабеля от магистрали к потребителю. Использование прокалывающих фиксаторов помогает выполнить ветвление без снятия внешней оболочки, но используются такие изделия всего один раз;
  • Закручивание кабеля. Запрещено скручивать в общую жилу несколько проводов СИП. Каждый кабель прокладывается и устанавливается отдельно;
  • Два анкерных фиксатора на один кронштейн. Запрещено к одному анкерному кронштейну подводить более одного анкерного фиксатора. Это же правило относится к фасадам зданий. Один фиксатор используется для одной опоры;
  • Некорректный выбор соединительных муфт. При прокладке любой кабельной продукции муфты должны быть в наличии для внештатных ситуаций (обрыв линии проводов);
  • Соединение кабельных изделий в точке опоры. СИП кабели соединяются в промежутках между опорами, а не на них.

Ниже подробно описаны правила хранения и перевозки СИП-3, а также популярные производители в России.

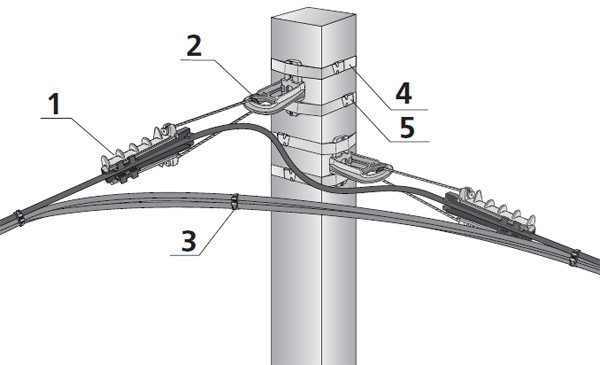

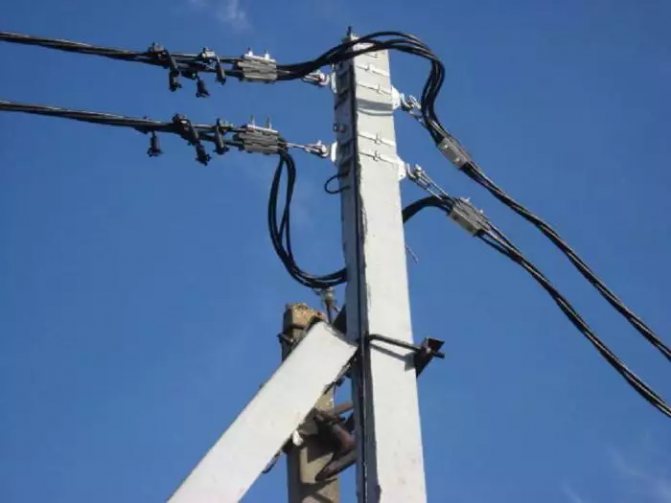

Крепление кабеля СИП 3

Применение

Кабель используется при монтаже воздушных ЛЭП. Кабель передает и распределяет электрическую энергию между потребителями, параметры переменного тока в сети должны соответствовать характеристикам 20 кВ (35 кВ максимум), 50 Гц. Прокладка ведется в районах с умеренным, холодным и тропическим климатом на территории промышленных и морских участков (морское побережье, берег соленого озера, площади с засоленным песком).


Проводник используется при устройстве участков трасс, ответвлений и отпаек в условиях соблюдения правил распределения напряжения. Провод самонесущий СИП-3 может монтироваться в городской черте, сельской местности, незаселенных участках, где требуется прокладка магистралей значительной протяженности с минимальными потерями напряжения. Благодаря возможности монтажа на опорах, установленных на большом расстоянии друг от друга, кабель прокладывают над историческими и архитектурными памятниками. Это не нарушает общей композиции.

Провод применим только для подключения первой категории потребителей. За счет возможности подбора требуемого сечения достигается сокращение материальных затрат на возведение дополнительных подстанций.

Конструктивные и электрические параметры

Количество и сечение жил, шт. х кв.мм Расчетная масса, кг/км Диаметр, мм Допустимая токовая нагрузка, А Односенкундный ток короткого замыкания, кА
с несущей жилой из алюминиевого сплава с алюминиевой несущей жилой, упрочненной стальной проволокой
1х35 168,6 202,0 11,5 200 3,2
1х50 219,8 262,9 12,6 245 4,3
1х70 287,5 350,2 14,3 310 6,4
1х95 369,4 456,2 16,0 370 8,6
1х120 450,4 17,4 430 11,0
1х150 544,3 18,8 485 13,5

Технические характеристики

Технические характеристики СИП-3 представлены следующими параметрами:

номинальное напряжение 20 кВ или 35 кВ;
температурные пределы для сохранения рабочих характеристик -50 / +50 градусов;
длительность службы 45 лет;
монтаж при температуре выше -20 градусов;
параметры КЗ, при которых сеть продолжает работать температура 250 градусов, длительность 5 секунд;
аварийная работа максимум 8 часов при температуре 130 градусов;
прогрев жилы 90 градусов;
пробивное напряжение в сети на 20 кВ 24000 В;
Элек. сопротивление СИП-3 на 1 км 0,125-1,91 Ом в зависимости от сечения.

Испытания проводят следующим образом: провод выдерживают в воде на протяжении 10 минут, при этом температура жидкости может составлять от +10 до +30 градусов. После этого стандартный СИП подключается к сети с напряжением 4 кВ, защищенный на 20 кВ – 6 кВ, защищенный на 35 кВ – 10 кВ и частотой 50 Гц.

Технические параметры кабеля СИП-3

Провод отлично функционирует при любой погоде и в опасных средах, устойчив к механическим и химическим повреждениям. В основном, жилы изготавливаются из прочной алюминиевой проволоки со стабильными механическими параметрами по всей длине. Основные технические характеристики:

  • Провод может нагреваться до 80 градусов, при перегрузке эта температура достирает 150. Критичные показатели, при которых происходит короткое замыкание – от 200 градусов;
  • Внутренний изоляционный слой провода производится из огнеупорного, устойчивого к солнечным лучам полиэтилена;
  • Допустимый температурный режим от -50 до 70 градусов. Благодаря изоляционному слою, кабель можно применять в условиях достаточно агрессивной наружной среды, в промышленных районах, тропиках и т. д.;

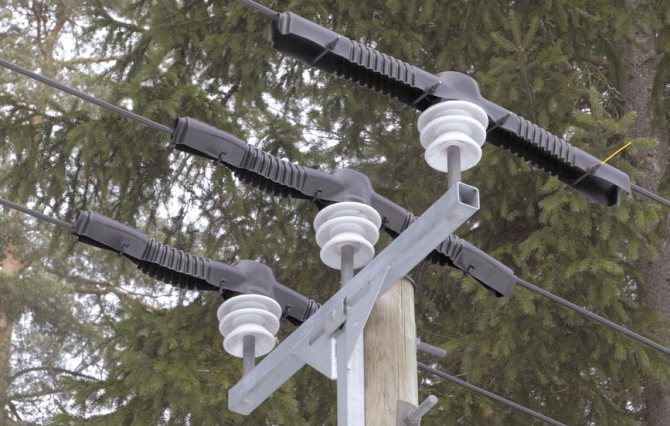

Кабель высоковольтный

  • Изоляционная оболочка устойчива к попаданию влаги. Но на территориях с высокой влажностью необходимо применять герметичную защиту для провода;
  • Прокладка кабеля на опорах, их соединение и проводка к ним линейных ответвлений производится с использованием специальной арматуры для СИП изделий, которая дает герметичность всех границ.

Вам это будет интересно Провод греющий для труб

Покупка

Купить провод с наиболее выгодными условиями можно, обратившись в нашу компанию. Мы работаем с проверенными производителями и не пользуемся услугами посредников, что позволяет сократить стоимость кабельно-проводниковой продукции до минимума. Оформление заказа производится самым быстрым и удобным способом – через сайт или по электронной почте. После получения вашей анкеты мы сразу приступаем к формированию условий покупки.

Мы работаем с физическими и юридическими лицами, занимаемся оптовой и розничной торговлей. В комплекте с изделием заказчик получает сертификат соответствия и паспорт качества. При необходимости наши консультанты ответят на все интересующие вас вопросы. Купить продукцию можно из имеющегося на складе ассортимента или у завода-производителя под заказ. Цена провода СИП-3 зависит от условий поставки и объема заказа. Для постоянных покупателей мы предусмотрели систему скидок и специальных предложений.

Правила транспортировки и хранения

Как и любая кабельная продукция, СИП провода необходимо хранить в сухом складском помещении. В нем не должно быть влажно, иначе существует риск возникновения плесени и грибка. Барабаны с проводом должны стоять, а не лежать на боку. Это может повредить внешний слой изоляции.

Допускается хранение на открытом воздухе, но вдали от прямых солнечных лучей и под навесом. Время от времени нужно проверять целостность упаковки и провода, потому что, если на складе есть грызуны, они способны испортить внешнюю оболочку.

Перевозить катушки с проводами необходимо только в специальном погрузчике. Барабаны нужно закреплять, чтобы при транспортировке они не катались по кузову. Погружать и разгружать катушки необходимо при помощи специального крана.

Важно! Размещать барабаны с проводами на голой земле не допускается. Необходимо устанавливать дополнительные опоры.

Пренебрежение этим правилом может привести к механическим повреждениям внешней оболочки, в следствии чего жилы начнут перегреваться и случится короткое замыкание.

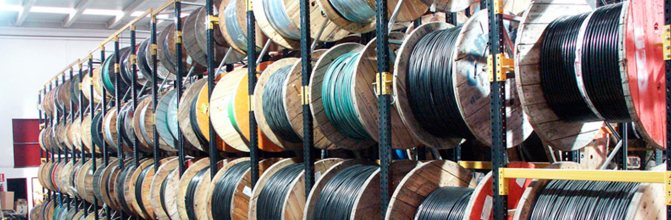

Правильное хранение

Вязки спиральные

Изделия изготавливаются в соответствии с техническими условиями 3349-033-27560230-33, а их монтаж производится на основании типового документа 16.К71-272-98. Предназначение вязок – крепеж изолированных проводов СИП-3 на изоляторах. Они могут иметь различную конструкцию и осуществлять одиночное (для ВС-…-01) и двойное крепление (осуществляется в пределах одного изолятора).

Установленная нормами прочность соединения позволяет исключить повреждение опор при обрыве кабеля и авариях другого рода. Если уровень нагрузки превышает расчетный, то происходит проскальзывание проводника в вязке. Для одиночной вязки предусмотрена прочность 3 кН, для двойной – 0,5 кН.

Устройство одиночного соединения предусматривает разжим кольцевой части вязки и монтаж ее на шейку изолятора. Ветви изделия наматываются на провод, что предполагает боковое положение последнего по отношению к изолятору.

Устройство двойного соединения предусматривает монтаж кольцевых частей двух вязок на шейку изолятора, ветви направляются в противоположные стороны и навиваются на кабель. Сам проводник проходит по шапке изолятора.

Производители провода марки СИП-3

В настоящее время в России открывается всё больше кабельных заводов. Поэтому, выбрать подходящего производителя достаточно трудно. Опытные электрики рекомендуют отдавать предпочтение фирмам, которые существуют на рынке не менее 10 лет, а также имеют положительные отзывы о работе.

Вам это будет интересно Особенности термостойких кабелей

Также, перед покупкой любого провода, необходимо выполнять визуальный осмотр, потому что даже небольшая трещина в изоляционном слое может привести к необратимым последствиям.

Важно! Если человек не разбирается в проводах, то ему лучше обратиться за помощью к профессионалам. Ниже представлен ряд производителей, лидирующих на российском рынке.

ООО «Камский кабель»

Предприятие было основано в 1957 году. В настоящее время является лидером не только в России, но и по всей Европе. Завод имеет девять цехов с новейшим оборудованием. В наличии всегда есть весь ассортимент, представленный на сайте. Имеется более 50000 тысяч типоразмеров кабельной продукции. У предприятия достаточно низкие цены, по сравнению с нижеприведёнными.

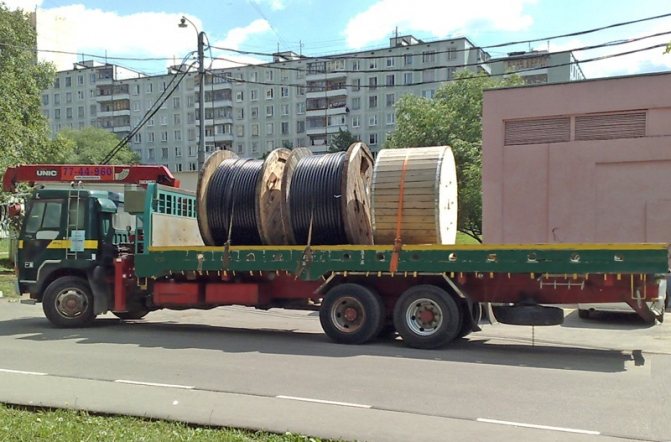

Транспортировка катушек

ОАО «Рыбинсккабель»

Начал свою работу в 50х годах прошлого века. За это время предприятие заключило множество крупных сделок с промышленными предприятиями, в том числе и в сфере атомной энергетики. Открыло множество филиалов по всей России. Фирма имеет только положительные отзывы и множество наград.

Важно! Предприятие занимается доставкой продукции в любую точку мира по воздуху или железной дороге. В наличии около 30000 тысяч размеров кабелей.

ООО «ГК «Севкабель»

Завод начали строить еще в 1879 году. Является одним из старинных в России. В наличии более 25000 тысяч макроразмеров кабелей. На территории завода есть испытательный центр. Поэтому, перед продажей, вся продукция подвергается проверкам. Предприятие было признано самым перспективным по стране. Завод работает со странами Европы и Азии. Продукция производится на новейшем немецком оборудовании.

ЗАО «Завод Москабель»

Предприятие функционирует более 75 лет. Один из трех самых крупных российских изготовителей кабельной продукции. Занимается поставками изделий на атомные станции. Выполняет заказы на провода любой длины. Есть свой интернет-магазин с доставкой в любую точку России. В ассортименте более 50000 тысяч типоразмеров. К концу 2020 года фабрика планирует приобрести новое оборудование и начать выпуск кабелей с высокими эксплуатационными свойствами.

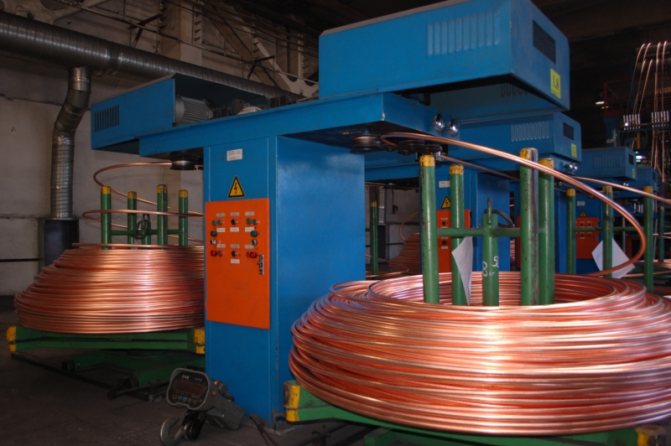

Процесс изготовления

В заключении необходимо отметить, что СИП провода являются неотъемлемой частью при установке ЛЭП. Чтобы выбрать более качественное и приемлемое по цене изделие, необходимо прочитать отзывы о представленных выше фабриках.

Сколько киловатт выдерживает СИП – таблица:

Сечение СИП напряжение 380В напряжение 220В
СИП 4х16 38 кВт 66 кВт
СИП 4х25 50 кВт 85 кВт
СИП 4х35 60 кВт 105 кВт
СИП 4х50 74 кВт 128 кВт
СИП 4х70 91 кВт 158 кВт
СИП 4х95 114 кВт 198 кВт
СИП 4х120 129 кВт 225 кВт
СИП 4х150 144 кВт 250 кВт
СИП 4х185 166 кВт 288 кВт
СИП 4х240 195 кВт 340 кВт

Допустимые токовые нагрузки изолированных проводов для воздушных линий передач ( СИП )

Номинальное сечение основных жил, мм 2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

Для организации силовых линий электропередач, воздушных линий освещения, а также для создания ответвления от основной электрической линии к вводу в жилые помещения в умеренной или холодной климатической зоне используют самонесущие изоляционные провода или СИП. Они рассчитаны на работу с напряжением 600/1000В включительно и номинальной частотой 50Гц. Имеются кабели, рассчитанные на напряжение 20кВ и 35кВ.

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:

72 кВт / 3 = 24 кВт.

Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

  • в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
  • сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
  • сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
  • полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Читать также: Система измерительного механизма вольтметра

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V: 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.

Чем отличаются СИП 4 и СИП 5?

Марки СИП 4 и СИП 5 очень похожи, их не всегда моментально различает даже профессионал. Главное их отличие — материал изоляционного слоя.

У СИП 4 изолятор выполнен из обычного термопластичного полиэтилена, у СИП 5 — из светостабилизированного, сшитого по силановой технологии СПЭ. Преимущества последнего заключаются в:

  • выдерживании кратковременного нагрева до 250 С;
  • наличии «памяти» (возвращение к первоначальной форме после сдавливания/перегрева);
  • стойкости к низким температурам.

Провода СИП 1,2,3,4 (5) отлично зарекомендовали себя при прокладывании новых воздушных ЛЭП, ремонте существующих, а также подводе электроэнергии к бытовым и промышленным потребителям электротока. Масштабы использования СИП-проводов постоянно растут, а статистика их применения свидетельствует о безопасности и надежности этих марок проводных изделий.

Эксплуатация

Нельзя начинать эксплуатацию линии без предварительного испытания. Такое же мероприятие следует провести через год после запуска ВЛ с СИПами, а также после ремонтов. В остальных случаях смотрят по ситуации и учитывают особенности климата.

Если во время эксплуатации ВЛ на ней обнаружено неравномерное (несимметричное) распределение нагрузки, проводят измерения по самой загруженной фазе. Делается это единожды в год с занесением показателей в паспорт линии.

Обратите внимание! В случае, когда произошло повреждение изолированного провода, дефектную жилу демонтируют. Для этого используют специальные клинья и не снимают напряжения с линии.

То же самое касается и ответвления к жилому дому, если повреждение составляет не более 20%. В противном случае напряжение придется отключить. Сам же дом в любой ситуации обесточивается.

После демонтажа на поврежденную жилу наносят 2 слоя специального клея. После его высыхания жилу монтируют на свое место. Такой способ ремонта выгоден и в плане экономии средств, и в краткости ремонтных работ, которые СИПы позволяют проводить без отключения линии.
