Требования к электропроводке в частном доме и основные правила монтажа

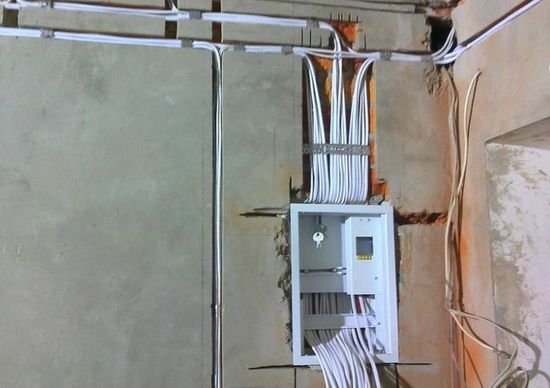

Как смонтировать проводку в частном доме?
Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

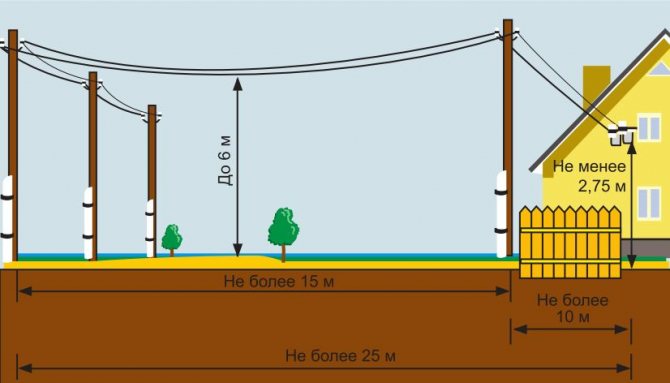

Ввод в частный дом воздушной линией

  • Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
  • Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм2.

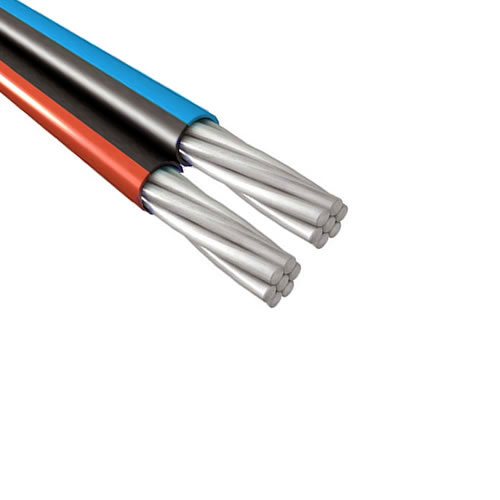

Провод СИП для однофазной сети

  • Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
  • Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.

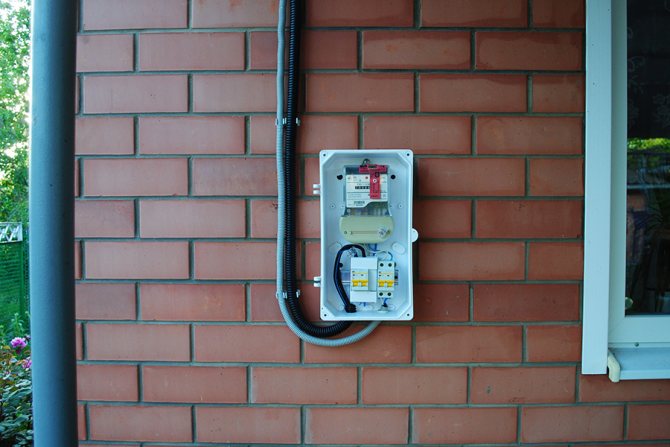

  • Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
  • Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП. Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

  • Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

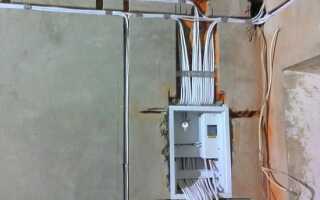

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

  • Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

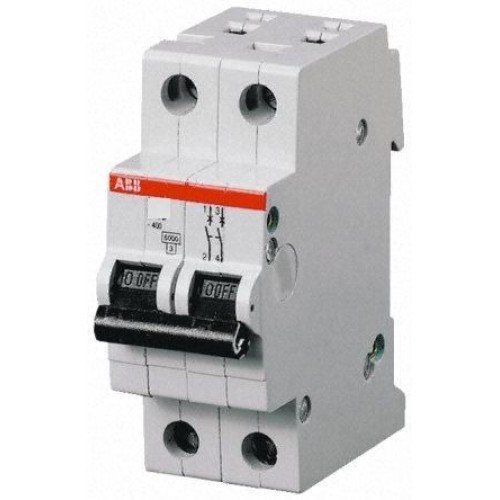

Вводной автомат однофазный
Вводной автомат трехфазный

В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.

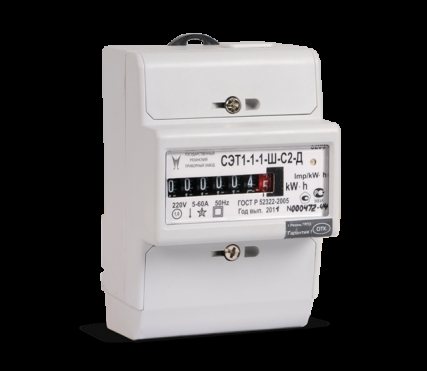

Однофазный счетчик

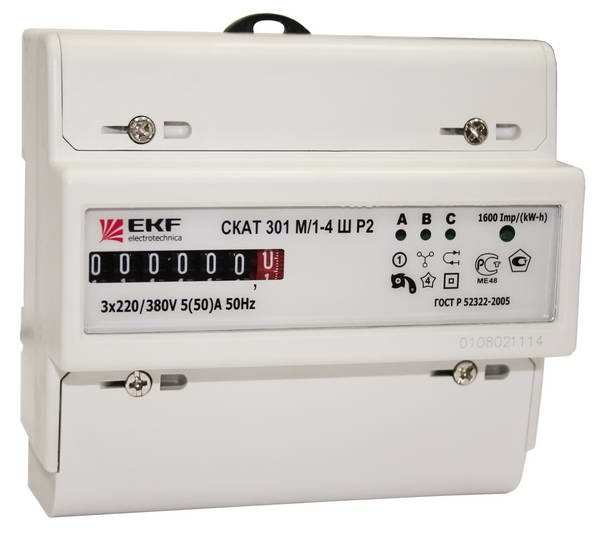

Трехфазный счетчик

Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.

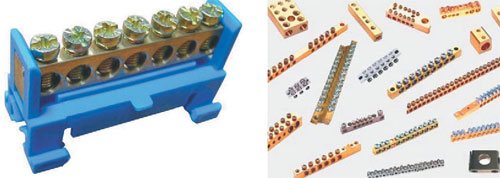

Шины для распределительного щита

От счетчика провода питания обычно подключаются к шинам.

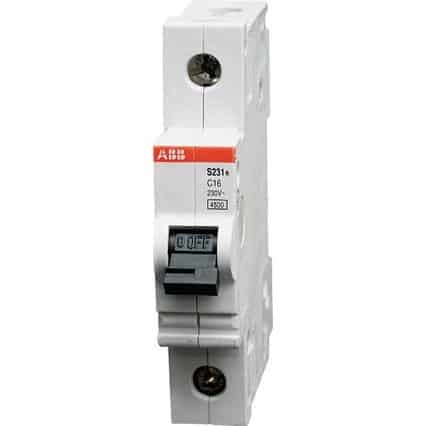

Однополюсный групповой автомат

От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.

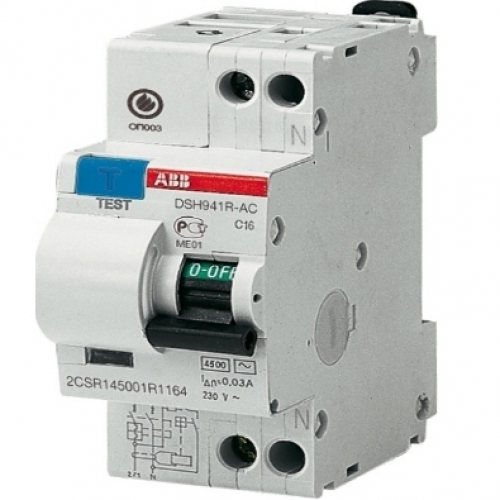

Автомат УЗО

Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна
Ограничитель перенапряжения трехфазный Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.

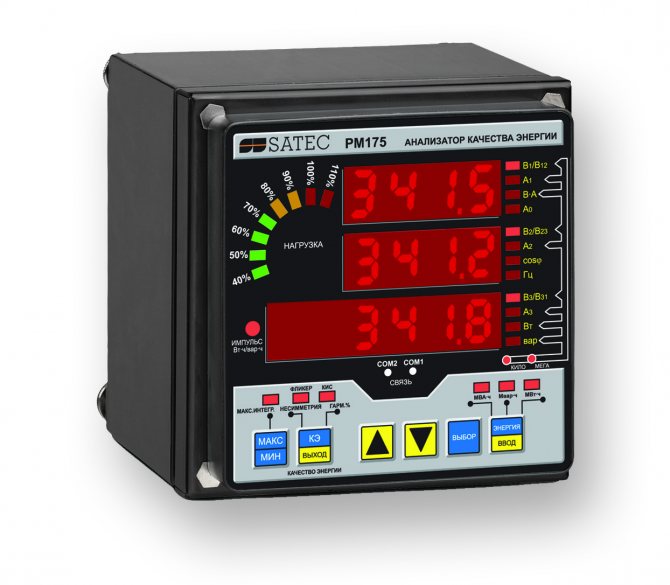

Прибор контроля качества электроэнергии трехфазный

Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.
Трансформатор 220/12В Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

  • Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
  • Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
  • Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.

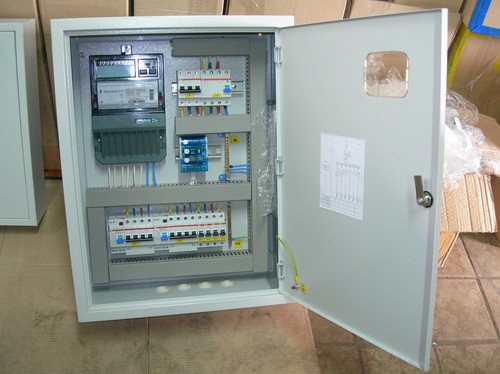

  • Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.

  • Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
  • Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
  • Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

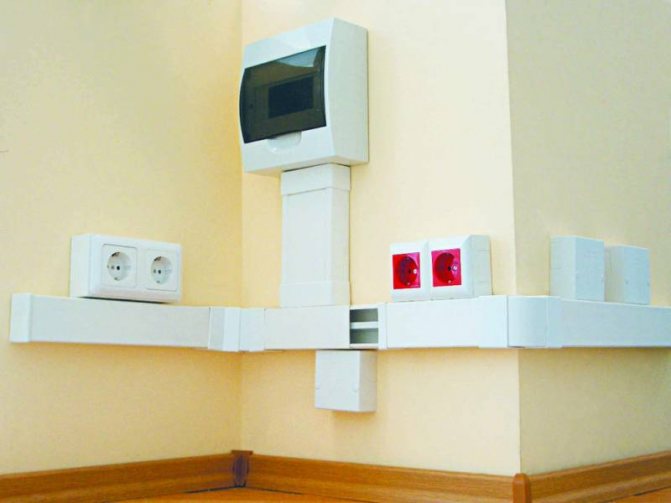

  • Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
  • А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

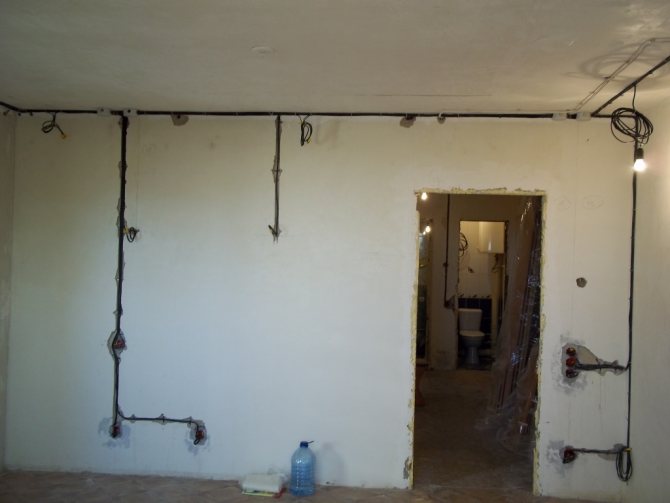

Скрытая проводка

Итак:

  • Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
  • Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.

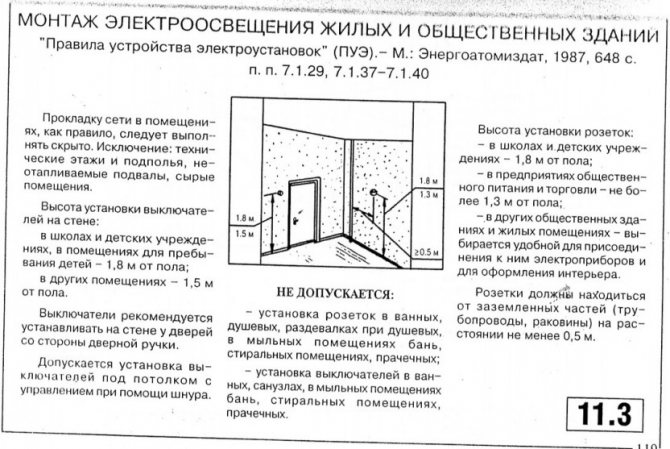

  • Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

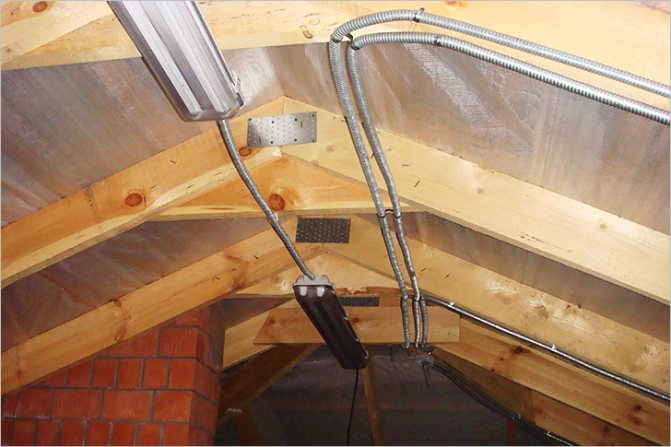

Монтаж проводки на чердаке

  • А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

  • Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Монтаж скрытой электропроводки

Скрытую электропроводку можно укладывать в стенах, на потолке и под полом. Здесь надо быть готовым к сильному загрязнению квартиры из-за нарезания штроб и демонтажу части напольного покрытия.

Закладка кабеля в стены

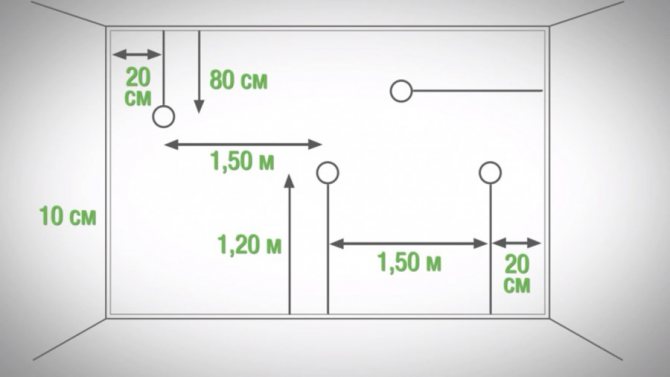

Самым распространенным методом считается закладка кабеля в штробы, прорезанные на стенах. Работы начинают с разметки всего помещения. На стены и потолок переносят точную копию составленной схемы разводки. Канавки удобно нарезать штроборезом, но при его отсутствии подойдет болгарка или перфоратор. К размерам штроб особых требований нет. Надо рассчитывать, чтобы кабель или гофрированный рукав свободно поместился внутрь с условием, что они сверху закроются 10 мм слоем штукатурки.

Внутри канавок кабель крепят через каждые 500 мм. Многие это делают простым гипсовым раствором, нанося его через определенное расстояние. Надежней будет закрепить проводку с помощью дюбелей и хомутов. В точках подключения розеток и выключателей устанавливают подрозетники, а для подсоединения ответвлений крепят распределительные коробки. Свободные концы провода заводят в подрозетники и распределительные коробки, где происходят последние подключения всех контактов клеммниками в общую схему.

Последним осуществляется подсоединение вводного кабеля внутри электрощита. После этого подают в сеть напряжение и, если все работает исправно, можно приступать к заделыванию штроб гипсом. Естественно, замазка канавок и все остальные подобные работы выполняются при отключенном электричестве.

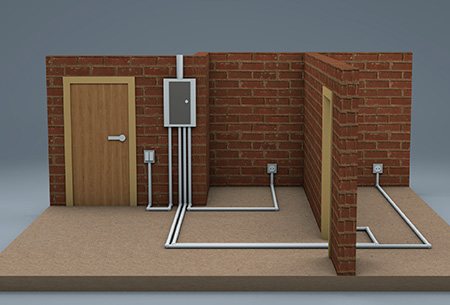

Укладка кабеля под пол

Более экономным вариантом является укладка основной линии под полы. Это проще делать, когда напольного покрытия еще нет. В противном случае его некоторую часть придется демонтировать. Суть метода заключается в прокладке рукавов из гофрированных или обычных труб под полом для каждого кабеля отдельно. Провод должен свободно проникнуть внутрь рукава, чтобы его в будущем можно было заменить, не демонтируя напольное покрытие.

Распределительный щиток крепят на стене. К нему подводят вводный кабель из-под пола. Внутри щитка будут происходить дальнейшие подключения к автоматам. В точках выхода ответвлений на розетки, выключатели и приборы освещения, из-под полов оставляют выпуски кабеля длиной 200 мм. Здесь устанавливают распределительные коробки. Все дальнейшие подключения происходят аналогично, как и при закладке кабеля в стены.

Потолочная укладка кабеля

Проще обстоят дела в панельных домах. Многие электрики закладывают кабель внутри пустот плит межэтажных перекрытий. Чаще всего здесь размещают линии освещения комнаты. Чтобы не нарезать канавки, ответвление от стены протягивают сквозь пустоту плиты и выпускают провод из просверленного отверстия по центру потолка для подключения осветительного прибора.

Внутри потолочного перекрытия можно организовать общую линию, тогда на стены будут выходить только ответвления для розеток и выключателей. В местах поворота кабеля и соединения проводов в распределительной коробке делают выпуск максимум 150 мм от потолка под прямым углом.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

  • Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

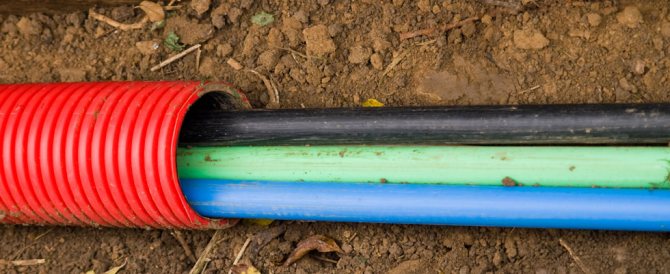

Для защиты от механических повреждений следует использовать не металлические изделия

  • Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
  • А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

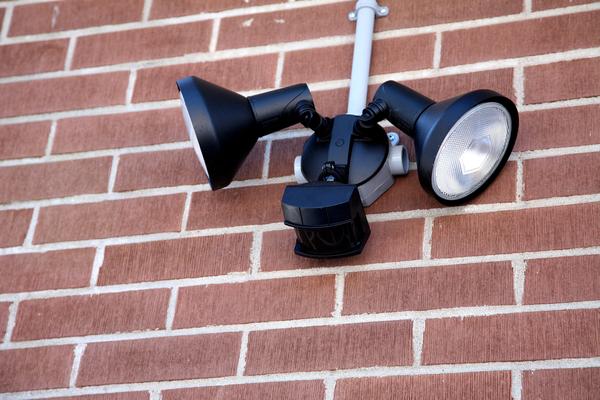

Проводка по кирпичному фасаду дома

  • При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
  • Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
  • Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Выбор проводов

Для квартирной электропроводки применяются провода и кабели с одно,- или многопроволочными жилами, выполненные из меди или алюминия с учетом того, что максимальная токовая нагрузка через них не будет превышать максимально допустимую, определяемую способом прокладки, материалом и сечением жил.

Хоть правилами и разрешается использование в качестве электрической проводки алюминиевых проводов, делать это не рекомендуется по таким соображениям:

  • Алюминий имеет меньшие допустимые токи и более высокое омическое сопротивление. Из-за этого провода нужны большего сечения, чем медные;
  • Такие провода менее прочны в механическом отношении. В местах перегибов или при неправильной зачистке изоляции алюминиевая жила очень легко переламывается;
  • При монтаже электрических устройств, розеток, выключателей провод из алюминия в клеммах имеет свойство с течением времени «течь», то есть изменять свою форму. Это приводит к расслаблению контакта и повышению переходного сопротивления. Из-за этого клеммы устройств начинают перегреваться, что приводит к еще большей деформации алюминиевых жил и, в конечном итоге, к перегоранию в месте контакта;
  • Невозможна пайка алюминиевых проводов;
  • Самые большие проблемы возникают при необходимости соединения медных и алюминиевых проводников.

Единственный плюс алюминиевых проводов – меньшая стоимость. Электропроводка, проведенная в домах старой постройки, по большей части, алюминиевая и требует полной замены.

Чтобы провести цепи освещения, достаточно двухжильного провода, но для подключения розеток требуется использовать специальный трехжильный кабель, одна из жил которого имеет двухцветную окраску – желтую с зеленой полосой. Эта жила используется для подключения к клеммам заземления в современных розетках. Современные осветительные приборы зачастую также снабжаются клеммами для подключения провода заземления.

Важно! Никогда не используйте желто-зеленую жилу для подачи питания на устройства, независимо от того, что будет идти по ней: фаза или ноль!

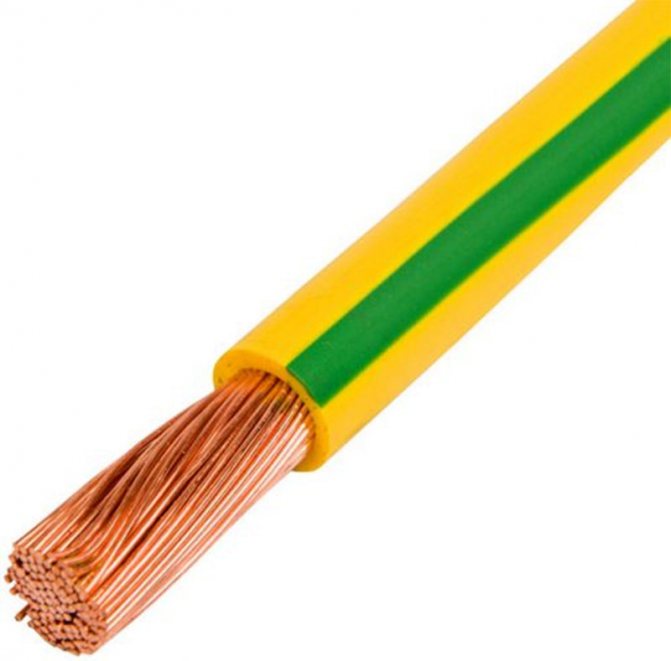

Жила заземления

Среди множества марок кабелей для электропроводки большой популярностью пользуется кабель типа ВВГнг. Данный тип кабеля выполняется поливинилхлоридной общей изоляцией и каждой жилы в отдельности. Жилы могут быть одно,- и многопроволочными. Символы «нг» говорят о пониженной горючести кабеля. Еще лучше вариант – кабель ВВГнгls с пониженным дымовыделением, правда, он несколько дороже, но если есть возможность, то лучше приобрести именно его.

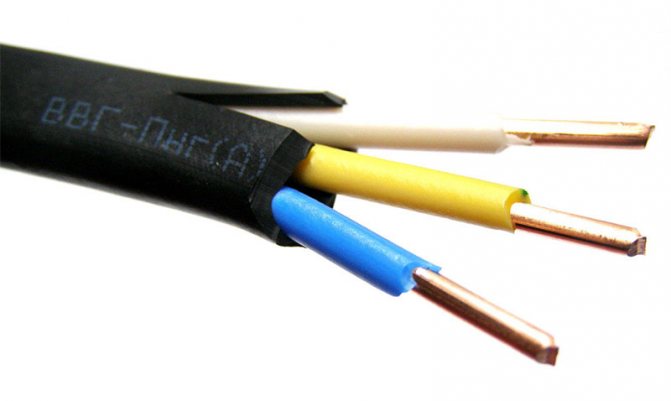

Кабель ВВГ

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.
