Автоматические выключатели ABB — виды, отличия серий, преимущества

Не так давно у отечественных специалистов-электриков очень высоко ценились автоматы АВВ серии S263, завоевавшие себе популярность благодаря своим высоким характеристикам, качеством, надежностью, и при этом сравнительно невысокой ценой. Однако на данный момент компания-производитель прекратила выпуск этой модельной серии, заменив ее более новой моделью ABB S200 из серии System pro M. Что стоит ожидать от новинки и в чем ее существенные отличия от предшественника, а также какие еще модели входят в известную серию System pro M?

На эти вопросы мы и постараемся дать ответы.

Преимущества автоматов АВВ

Несмотря на высокую техническую оснащенность автоматов АВВ S263, производитель уверяет, что новая модель ABB S200 имеет ряд существенных преимуществ как в сравнении со старой серией, так и в сравнении с аналогичной продукцией сторонних производителей:

  • в новой серии было использовано уникальное инновационное решение: 2-хнаправленная клемма цилиндрической формы, наличие которой позволило обеспечить эффективное подключение к клеммам оборудования как одновременно двух проводов, так и шины и одного провода. Благодаря такой инновации при сборке щитов упрощается процесс создания перемычек в рядах din-реек;
  • сорвать резьбовое соединение в клемме, воздействуя на него отверткой, гарантированно невозможно;
  • в автоматах АВВ обеспечивается возможность установки шины для разводки как в верхней, так и в нижней части;
  • когда шина монтируется снизу, то имеется возможность снятия автомата даже со средины дин-рейки, без необходимости снятия соседних модулей;
  • габариты нового устройства стали еще более компактнее, что позволило еще больше освободить свободного места для разводки;
  • в комплекте с автоматом S200 производитель предлагает богатый ассортимент дополнительных аксессуаров (сигнальные контакты, расцепители, привод дистанционного управления, и пр.).

Вступление

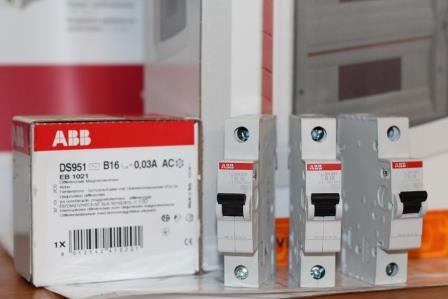

Ассортимент автоматов АВВ серии System pro M

Однополюсные автоматы АВВ используются в тех случаях, когда необходимо создать коммутацию электропотребителям, подключенных к однофазной сети, а также электроцепи постоянного тока. Однополюсные автоматы представлены моделями с номиналами от 0,5А до 125А, отключающей способностью 4500А – 25кА с учетом типа исполнения автомата. Свойства отключения автомата подразделяются на характеристики типов B,C,D,Z,K.

Двухполюсные автоматы. Область применения двухполюсных автоматов – коммутация электропотребителей двухфазных электросетей, электроцепей типа «фаза+ноль», а также цепей постоянного тока. Модели двухполюсных автоматов могут иметь номиналы от 0,5А до 125А. Отключающая способность и характеристика отключения двухполюсных автоматов идентичны характеристикам, описанным для однополюсных автоматов.

Трехполюсные автоматы ABB общего использования необходимы для организации защиты различных видов электрооборудования, в том числе и электродвигателей, от таких негативных явлений в электросети, как: короткие замыкания, перегрузки и снижение напряжения. Данный вид автоматов может использоваться для включения в ручном и автоматическом режиме, или же отключения в ручном режиме электропотребителей, находящихся под нагрузкой. Трехполюсные автоматы находят свое применение, преимущественно, в электроцепях переменного тока, предназначенных для электрообеспечения трехфазных нагрузок.

Четырехполюсные автоматы. Область применения данных моделей идентична предназначению трехфазных автоматов, то есть эта защита электрооборудования и электродвигателей от КЗ, перегрузок и существенных снижений тока в сети. Уникальностью четырехполюсных автоматов является возможность встраивания расцепителей в один или несколько полюсов.

Два назначения автоматических выключателей АББ

Автоматические выключатели abb выполняют в электрической цепи два назначения.

Первое назначение, прерывать (отключать) электрическую цепь в случае возникновения перегрузки, то есть, превышения расчетных норм потребления электроэнергии. Такое превышение называется перегрузка и сопровождается перегрузка сильным повышением температуры электропроводки. Как следствие, начинается плавление изоляции электрических кабелей и возможность возгорания.

Момент отключения цепи от питания, называется срабатыванием устройства.

В автоматическом выключателе ABB решет задачу автоматического отключения при перегрузке, тепловой расцепитель выключателя. По механике срабатывания, отключение происходит из-за нагрева пластины из биометалла, которая меняет свою форму при нагреве.

Процесс перевода устройства из аварийного режима (отключение) в рабочий режим, называется взводом. Взвод выключателей ABB осуществляется механическим способом при помощи рычага (небольшого переключателя на корпусе устройсва).

Второе назначение автоматического выключателя это разрывать цепь электропитания при возникновении в цепи сверхтоков. Основное причиной появления сверхтоков, является короткое замыкание в цепи, крайне опасный аварийный режим, угрожающий жизни людей и животных.

Защиту от короткого замыкания решает электромагнитный расцепитель установленный в автоматическом выключателе. Взвод автоматического выключателя в рабочее положение, осуществялется после устранение неисправности, механическим способом, тем же рычагом взвода.

Стоит обратить внимание, что автоматические выключатели АББ, имеют большой запас аварийных срабатываний. С характеристиках выключателя указывается, сколько раз прибор может сработать без нарушения функциональности. Для выключателей abb количество таких циклов отключение/взвод  исчисляется тысячами и указываются на корпусе устройства (4500, 6000, 10000).

Область применения автоматов АВВ

  • для коммутации и защиты электрооборудования, входящего в состав электросетей жилых зданий и помещений рекомендованы модели SH200L, обладающие отключающей способностью в 4,5кА;
  • для коммутации и защиты электросетей малых коммерческих помещений рекомендованы автоматы серии S200M, S200M, имеющие отключающую способность 10кА;
  • для коммутации промышленных электросетей рекомендованы устройства в специальном исполнении и с отключающей способностью в 25кА (модели S280UC, S290, S200, S200M, S200P);
  • для сетей коммерческих и промышленных объектов рекомендованы автоматы с максимальной отключающей способностью и специальными характеристиками (модели S200P, S290, S800).

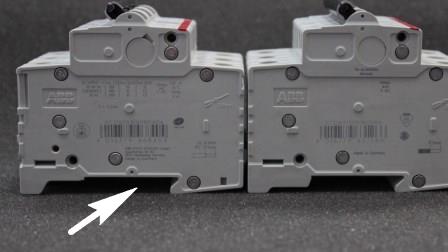

Как монтируются автоматические выключатели АББ

Установка (монтаж) автоматических выключателей АББ производится в распределительных щитах или электрических боксах. Устанавливаются выключатели (автоматы защиты) на специальные монтажные DIN рейки шириной 35 мм. Способ установки невинтовое защелкивание.

Как выбрать автомат abb

Автоматы защиты данной фирмы отличаются максимумом характеристик, вынесенным на корпус. Для потребительского выбора важны следующие характеристики устройства:

  • Тип срабатывания, буква C. Для розеточных групп и потребителей с умеренными токами пуска. Тип B для протяженных линий, тип D для трансформаторов и больших пусковых токов.
  • Номинальные токи. Это токи рабочей нагрузки, превышение которых вызовет срабатывание автомата. Линейка характеристик для abb автоматов (А): 6/10/16/20/25/32/40/50/63/80/100.

Особенности серий abb

При покупке рекомендую обратить внимание на следующее:

Выключатели серии М2хх, не имеют теплового расцепителя и защищают только от сверхтоков. Как следствие, при применении их в цепях электродвигателей нужно дополнительно применять тепловое реле.

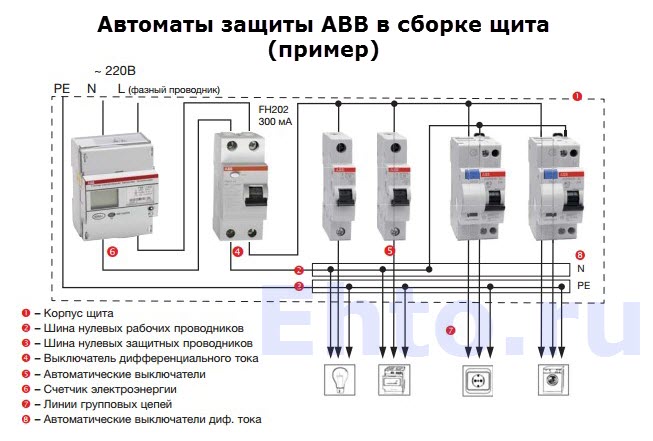

Что нужно для монтажа

При монтаже выключателей abb в электрическом щите, для подключения к питанию рядом расположенных автоматов осуществляется при помощи перемычек или соединительными гребенками.

Для перемычек используются провода ПВ-3, штыревые или вилочные наконечники. Последние подходят не для всех типов автоматов.

Нормативы

Автоматические выключатели АББ соответствуют следующим нормативам:

ГОСТ Р 50345_2010 ;
ГОСТ Р 50030.2_2010
