Как и чем правильно штробить стены под проводку без пыли

Содержание

3 июня 2020

При проведении ремонтных работ часто возникает вопрос прокладки новой электропроводки или замены старой. Толчком и главным поводом для проведения работ может послужить как общая изношенность проводов, так и повышенная нагрузка на имеющиеся розетки, которая может привести к аварийным ситуациям. В любом случае, с обилием техники в доме и требованиями по соблюдению правил пожарной безопасности лучше справится современный электрокабель, чем старая проводка от застройщика. Если вы собираетесь сэкономить на работе мастера (а это приличная сумма) и уверены, что сможете справиться с прокладкой электрической магистрали самостоятельно, то знания о процессе штробления позволят избежать возможных досадных ошибок. Давайте разбираться.

Как правильно делать штробы в стенах

Штробление представляет собой создание каналов для укладки электропровода. Кроме этого, проводится подготовка отверстий для установки розеток и выключателей. Работать можно ручным или электрическим инструментом.

Читайте также: Как увеличить силу удара в футболе?

Применение ручного инструмента — процесс, требующий больших физических усилий. Применение электрического инструмента упрощает и ускоряет этот процесс, но приводит к образованию большого количества пыли.

Есть способы прокладки борозд в бетонной стене, при которых образуется минимальное количество пыли. Это важно, когда штробить приходится не при выполнении капитального ремонта, а при прокладке новой линии в жилом помещении.

Перед началом штробления в панельном доме надо внимательно изучить план помещения и определить, где расположены несущие стены.

Читайте также: Как сделать печать (штамп) самому

После этого берут лист бумаги и делают схему, на которой указываются места прокладки проводов и расположения выключателей, розеток.

Существуют правила, которых надо предварительно изучить а потом придерживаться при проведении электропроводки. Лучше сразу изучить соответствующие ГОСТ, СНиП, ПУЭ и только потом приступать к работе.

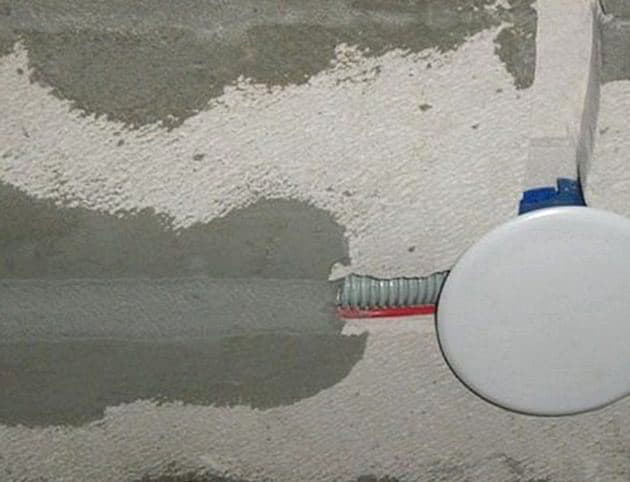

Штроба может быть сразу для нескольких кабелей.
Штроба может быть сразу для нескольких кабелей. При штроблении борозд выполняются такие рекомендации:

  1. Расстояние между плитами перекрытия и горизонтальными штробами составляет не менее 150 мм.
  2. От газовой трубы до вертикальной борозды более 400 мм.
  3. От угла помещения и от окна вертикальная борозда отдалена минимум на 100-150 мм.
  4. Разметка наносится только по вертикали и горизонтали. Избегают прокладки штроб под уклоном. Если на мансарде стена с уклоном, то штробу выполняют в параллельном направлении.
  5. Ширина и глубина борозды до 25 мм, а длина сплошной штробы не превышает 3 м.
  6. Схема составляется так, чтобы между распределительной коробкой и розеткой или выключателем был 1 поворот. Если это не получается, то стремятся, чтобы их было как можно меньше.
  7. Штробить несущие конструкции нельзя. Учтите, что в панельном доме почти все стены несущие, исключение составляют межкомнатные перегородки.

Зубило и молоток

Это экономичный, трудоемкий и требующий сноровки инструмент. Людям без надлежащей физической подготовки будет тяжело, даже изматывающе штробить стены с использованием этого инструмента. Использование в масштабных работах по кирпичной или бетонной стене в этом случае не оправдано. Его можно применить, когда основные работы по этим поверхностям выполнены и требуется доработать неровности или немного расширить углубление. Зато при работе по штукатурке эта парочка покажет себя с лучшей стороны, но, опять же, на небольших дистанциях. Словом, зубилом удобно делать последние штрихи и мелкие детали.

Этапы работы:

  1. По маркерной разметке простукиваем боковые границы бороздки.
  2. Под ударом молотка совершаем рабочей поверхностью зубила движение «снизу-вверх» невысокой амплитуды, как бы «подковыривая» верхний слой штукатурки.
  3. Далее поступательными движениями углубляем канавку.

Как уже было отмечено, работа требует сноровки: важна синхронность силы удара молотка и направления хода зубила. В противном случае рискуете получить кривую линию.

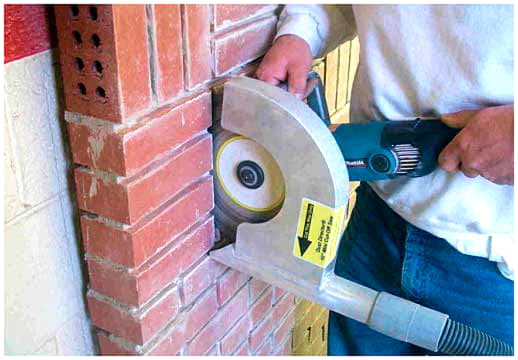

Применение штробореза

Применение болгарки или перфоратора позволяет быстро создавать штробы, но предполагает образование большого количества пыли. Если делают много борозд, то в помещении накаливается большой слой пыли, убрать который проблематично даже с применением промышленного пылесоса.

Если надо создать борозду для электропроводки в панельном или кирпичном доме так, чтобы было минимум пыли, используют штроборез. Внешне он напоминает болгарку, но в нем установлены 2 алмазных диска.

Расстояние между кругами меняют в зависимости от необходимой ширины борозды. Кроме этого, регулируется и глубина реза.

К штроборезу подключается пылесос, поэтому образующаяся пыль сразу улавливается, и работу можно выполнять в одиночку.

Главный недостаток — стоимость инструмента. Если вы занимаетесь штроблением профессионально или выполняется большой объем работ, то штроборез придется купить. В случае разовых работ, когда важна чистота в помещении, штроборез арендуют.

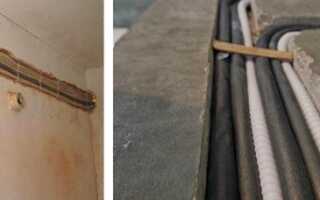

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

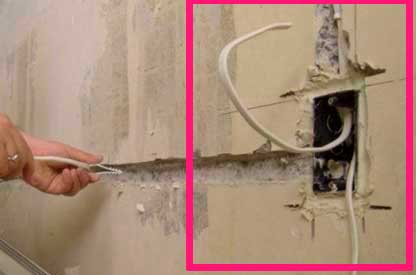

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

Средняя глубина штробы равняется 20 мм, а ширина напрямую зависит от числа и габаритов прокладываемых проводов. Однако обычно габаритный размер составляет 20-25 мм. Соблюдение этих правил – обязательное и достаточное условие для выполнения качественного и технически грамотного штробления стен.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Штробление под кондиционер

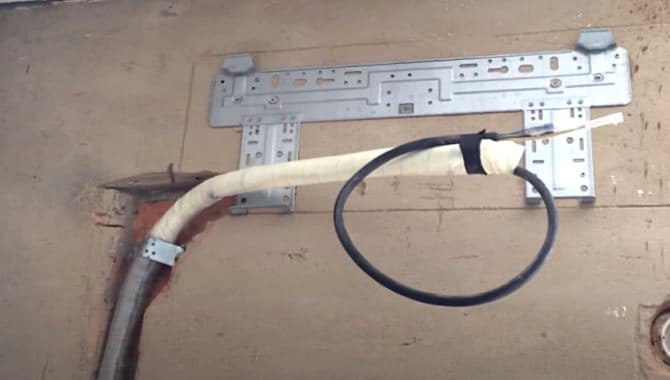

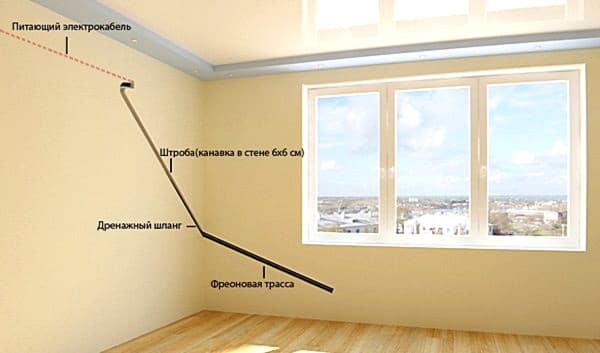

Схема штробления под кондиционер
Под устройство климат-контроля в помещении часто штробят бетонные стены панельного дома. Именно штроборез здесь неуместен. Лучше пользоваться болгаркой или перфоратором. Необходимо следить за процессом, чтобы не наткнуться на арматуру в несущих стенах (ведь именно во фронтальных панелях делают борозды под проводку). Если арматура будет повреждена, это приведет к ослаблению несущей конструкции. В дальнейшем возможны разрушения здания. Чтобы не наткнуться на арматуру, нужно обязательно использовать перед началом работ металлоискатель. Каналы под прокладку кабеля на кондиционер делают 6 см в ширину и 5 см в глубину.

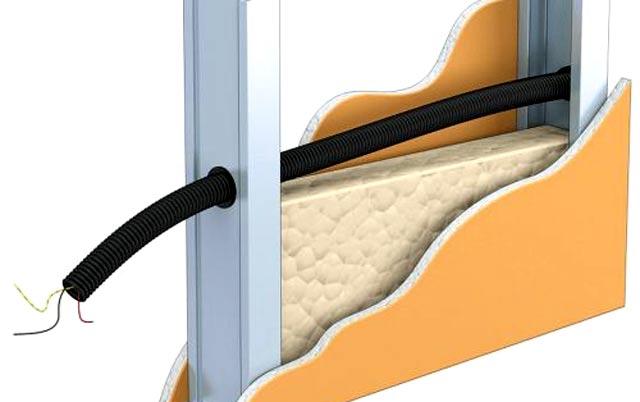

Прокладка сквозь каркас

Подобный прием актуален при закладке под гипсокартонную отделку звукоизолятора и утеплителя. Вся работа проводится в процессе ремонтных работ.

  1. В первую очередь собирается каркасное основание из металлического профиля. Если необходимо, в него между стойками, укладывают плиты изолятора.

  2. Проводка, заключенная в гофрированную трубу (обязательно), протягивается под стойками каркаса и фиксируется клипсами или же пластиковыми кабельными стяжками к деталям основания (например, подвесам).

  3. Возможно сверление проемов в стойках. При этом подбирается соответствующий гофротрубе диаметр сверла. В полученные отверстия можно проложить проводку.

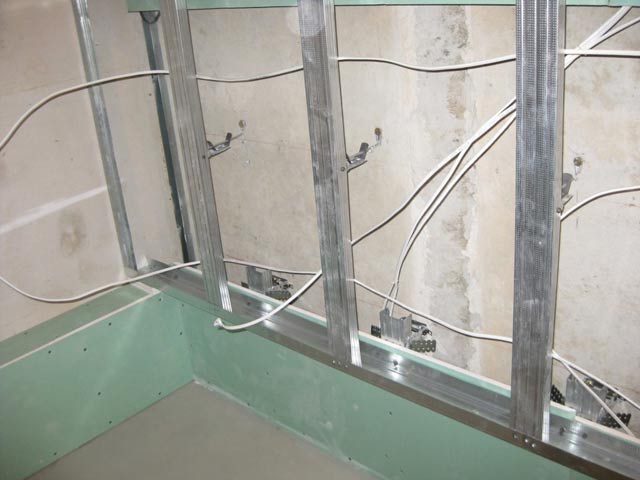

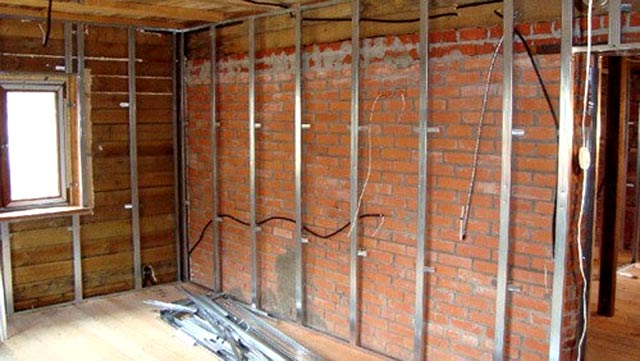

    Пример смонтированной проводки в металлическом каркасе

Неплохим решением станет приобретение профиля для каркаса с уже готовой перфорацией под линии электропитания.
При правильном соблюдении всех технологических нюансов, линии обеспечения электроэнергией прослужат не одно десятилетие без возникновения проблемных ситуаций. Не стоит экономить на материалах, иначе некачественный провод или плохой защитный материал (либо его отсутствие), может привести к опасным последствиям.

Подготовительные работы

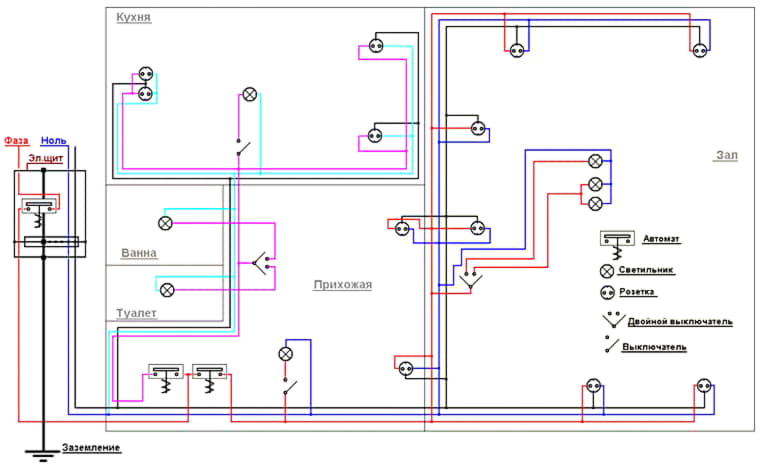

Сначала настоятельно рекомендуется правильно составить схему проводки. Это очень важная деталь подготовительных работ, так как она выполняет несколько задач:

  • Позволяет рассчитать точное количество кабеля, розеток, выключателей.
  • Наглядно отображает места прохождения кабеля.
  • Упрощает дальнейшее обслуживание и устранение неполадок сети.


Далее необходимо подготовить обрабатываемую поверхность: удалить обои, дюбеля, неровности, другие посторонние предметы. Затем нужно проверить – нет ли в стенах другой проводки, а если есть, то убедиться, что она не под напряжением.

Электропроводка под гипсокартоном в деревянном доме

Есть жесткие нормативные требования по прокладке скрытой проводки внутри конструктивных элементов строения. Основной смысл требований в том, что даже когда проводка проходит с использованием коробов и труб из трудносгораемых материалов, их надо отделить от сгораемых материалов конструкции дома сплошным слоем негорючего материала толщиной более 10 мм.Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции.

Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку. В пустотах внутренней обшивки, перегородок и перекрытий деревянного дома в процессе его эксплуатации собирается пыль с большой долей органических примесей. В сухом виде она воспламеняется от любой искры, которой в обычной ситуации недостаточно, чтобы загорелось дерево.

Пыль может накопиться даже в пластиковом подрозетнике и послужить причиной пожара, если вытащить из розетки вилку электроприбора под нагрузкой, не отключив его от сети собственной кнопкой или выключателем. В любом случае появляется угроза КЗ, а стенки трубы из ПВХ или тонкого и негерметичного металлорукава не способны локализовать возникшую дугу (даже кратковременную).

Нюансы перед началом работ

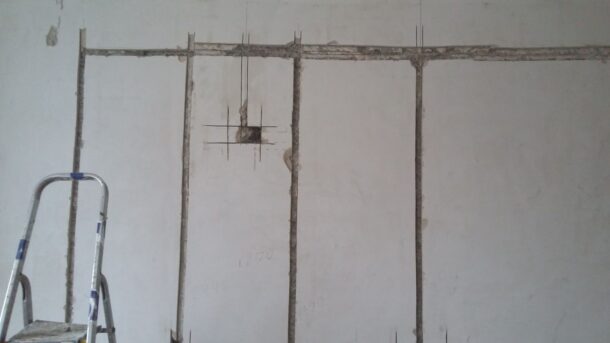

Штробы в стене желательно прокладывать только в вертикальном или горизонтальном положении

Приступая к штроблению стен под электропроводку, нужно учитывать некоторые правила и рекомендации:

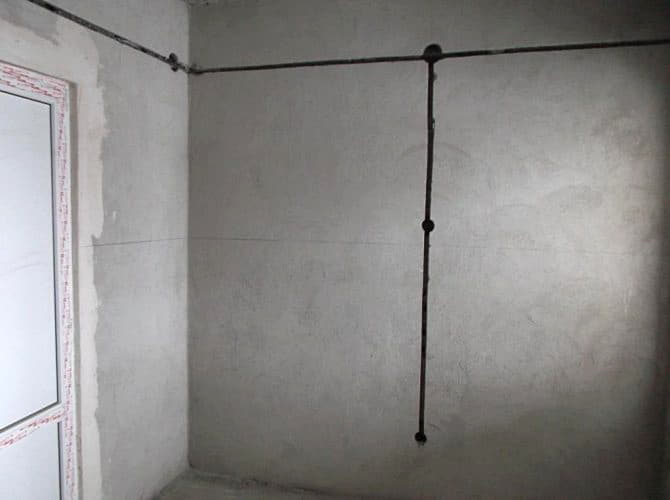

  1. Штробу в стене прокладывают только в горизонтальном либо вертикальном направлении, не делая косых борозд.
  2. Желательно, чтобы штроба, проложенная между двумя точками, имела не более 1 поворота. Большое количество перегибов увеличивает риск нагревания электрического кабеля, а это может привести к его порче и возникновению возгорания в стене.
  3. Размеры борозд имеют допустимые пределы. Их ширина не может превышать 30 мм, глубина должна быть не больше 25 мм, а максимальная длина составляет 3 м.
  4. Прокладывая штробы, нужно отступать как минимум по 40 см от отопительных батарей и газовых труб. Борозду желательно прокладывать на 10-сантиметровом удалении от потолка, пола и дверных проёмов.

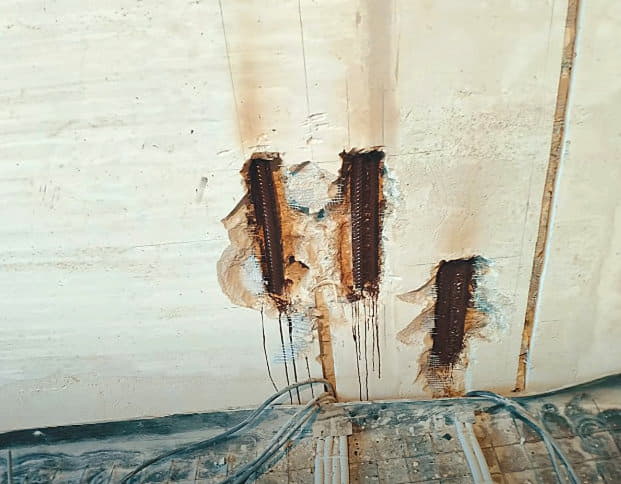

  5. В панельных постройках прокладывать проводку в железобетонных перегородках нельзя – это чревато снижением прочности конструкции и появлением трещин. Если другого выхода нет и приходится штробить железобетон, глубина канавок должна быть минимальной, а арматурная сетка должна сохранить целостность.

Совет: в панельных домах прокладывать коммуникации в плитах перекрытий нельзя, но если возникнет необходимость вмонтировать провода в пол, лучше сделать там дополнительную стяжку и заранее предусмотреть в ней борозды для электропроводки.

Рассмотрим ещё некоторые тонкости выполнения процесса:

  1. При штроблении межкомнатных перегородок борозду желательно проводить на максимальном приближении к уровню пола или потолка – это поможет снизить нагрузку на стену.
  2. Для проделывания углублений в бетонных или кирпичных конструкциях лучше не использовать болгарку с малой мощностью. Такой инструмент не позволит достичь желаемого результата, зато может быстро прийти в негодность.
  3. Перед началом штробления обязательно нужно проверить, остались ли в стенах ранее проложенные электропровода. Если вы не планируете менять проводку полностью, старые провода нельзя задевать рабочим инструментом.
  4. Прокладывая штробу под потолком, не используйте стремянку. Работать с тяжёлым инструментом на столь неустойчивой конструкции неудобно и опасно.
  5. Не приступайте к штроблению, предварительно не проверив исправности инструмента и всех его деталей.

Ошибки при выполнении работ

Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.

Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.

Рассмотрим их:

  • покупать надо только качественные товары – как известно, скупой платит дважды;
  • брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
  • отсутствие схемы разводки или вариант «на глазок»;
  • канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
  • игнорирование использования индикаторов старой проводки – поражение током обеспечено;
  • проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
  • неверный подбор сечения кабеля – не справится с нагрузкой;
  • штробление «по косой» – запрещено;
  • использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
  • несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
  • использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.

Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.

Теги:

  • электрика

Оцените материал:

Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон .

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Электропроводка в гипсокартонном потолке

Если планируется только один светильник, то кабель следует проложить к верхнему краю стен. В гипсокартонном потолке напротив друг друга по прямой линии делаются отверстия. В одно из них вводится электрический кабель и продвигается к другому. Такой способ позволяет протягивать его на несколько метров.

Если будет выполняться монтаж нескольких светильников, то работы необходимо проводить до крепления гипсокартона к каркасу. Если же листы уже смонтированы, то их придется снять.

Рассмотрим последовательно, как протянуть кабель под гипсокартоном на потолке:

  1. Чертится схема прокладки электропроводки, на которой отмечаются все точки распределения электрических элементов. Далее делается разметка на потолке;
  2. В соответствии с планом кабель крепится к потолку при помощи клипс или металлической ленты с перфорацией;
  3. Провода через установленные подрозетники подключаются к электрическим точкам.

На гипсокартонном потолке можно устанавливать легкие точечные светильники, которые имеют небольшой вес и почти не воздействуют на подвесную конструкцию.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

  • ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
  • СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

  1. Угловая шлифмашинка.
  2. Штроборез.
  3. Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Инструменты и материалы

В перечне указаны все возможные принадлежности. Вы можете уменьшить их количество, при обеспечении общей пожарной и электрической безопасности.

  • Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.

    Гофра

  • Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
  • Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.

    Изоляция

  • При монтаже в базовую стену (штробление) — достаточно двойной изоляции.

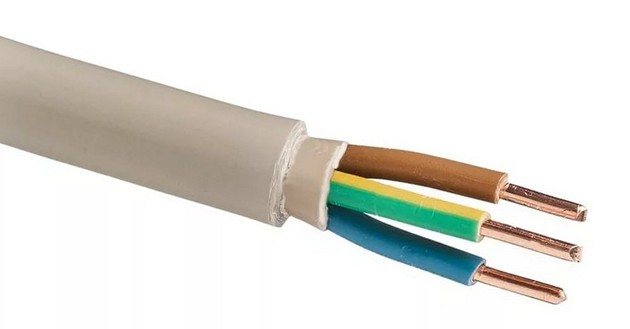

    Изоляция2

  • Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.
  • Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
  • Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
  • Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.

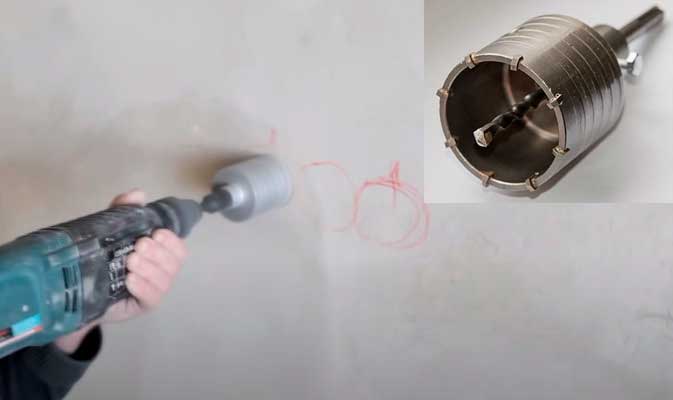

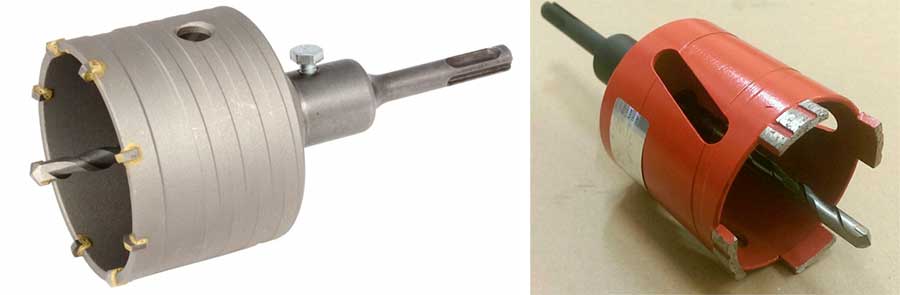

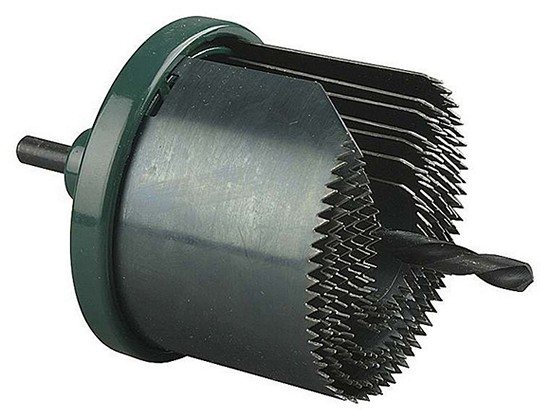

    Коронка

Подготовительный процесс и разметка рабочей поверхности

На первом этапе составляют схему будущей электропроводки, делают разметку:

  1. Определяют места установки точек питания, осветительных приборов и выключателей.
  2. Составляют чертеж проводки. Нужно понимать, откуда и в какие стороны будут протягиваться кабели. Схему составляют не только для стен, но и для потолка.
  3. Сделанный чертеж переносят на поверхности, используя маркер или карандаш. Отмечают места установки приборов. От каждой точки проводят вертикальные или горизонтальные линии.
  4. Размечают места монтажа распределительных коробок. В каждом помещении должно быть хотя бы 1 устройство. Коробки соединяют в горизонтальной плоскости, подключают к щитку. В местах установки электротехнических изделий не должно быть старых кабелей. Для их обнаружения используют специальные детекторы.

Электропроводка под гипсокартоном

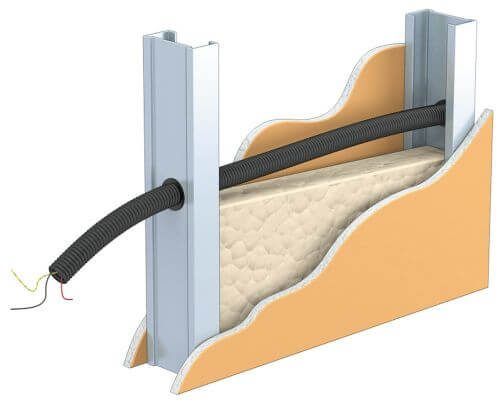

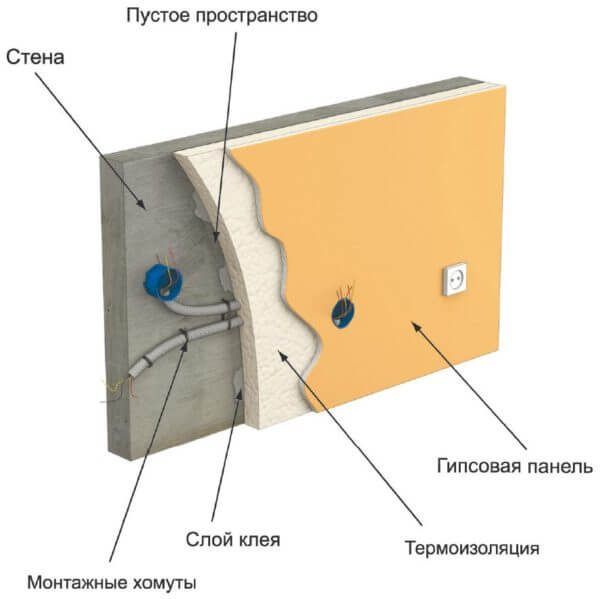

Электропроводка под гипсокартоном от ввода кабеля до точных выводов

Гипсокартон используется для выравнивания стен и потолков. Он может крепиться к основанию при помощи клеевого состава или монтироваться на металлический каркас. От этого зависит, как будет выполняться монтаж электропроводки под гипсокартон. Рассмотрим, как это сделать поэтапно, а также нюансы прокладки проводов в гипсокартонном потолке и ванной комнате.

Штробление в стене из кирпича

Принцип создания штробы в стене из кирпича аналогичен инструкции, которая рассмотрена выше. Для решения задачи задействуйте любой из упомянутых выше инструментов.

Если на кирпич планируется наносить штукатурку, сначала закрепите кабель без изготовления штробы. Далее останется покрыть проводку слоем отделки.

Электропроводка в ванной

Ванная комната – это помещение с повышенным уровнем влажности, поэтому проводка при стене из гипсокартона должна соответствовать следующим требованиям:

  • Распределительная коробка должна располагаться вне помещения
  • Монтаж розеток должен выполняться минимум в 65 см от источника воды
  • Все электрические элементы должны относиться к влагозащитному типу
  • Линия должна заземляться
  • Отдельный автоматический выключатель
  • Шина заземления, трубы, водосток, электрические приборы, полотенцесушитель должны иметь общую систему уравнивания потенциалов
  • Рекомендуется устанавливать светодиодные лампы

Следует брать медный трехжильный кабель, имеющий сечение не менее 2,7 мм 2 , предназначенный для влажных помещений. Проводка укладывается под потолком. К розеткам кабель спускается строго вертикально.

Теперь вы знаете, как проложить кабель в стене из гипсокартона. Сделать это самостоятельно несложно. Главное – делать все правильно с соблюдением всех правил монтажа.

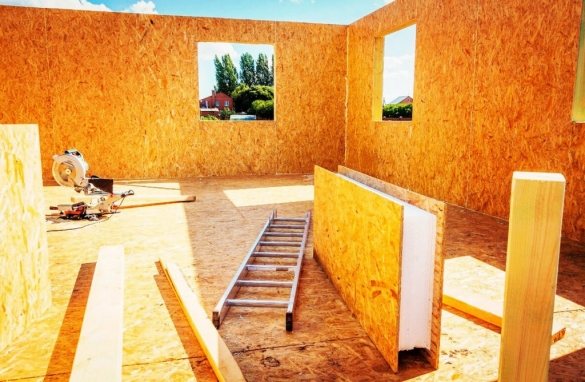

Чаще всего этот вариант используется в деревянных домах, где нет возможности использовать скрытую проводку в стенах. Штробить древесину нельзя, да и нет никакого смысла. Использование гипсокартона в ремонтно-строительных процессах снизило сложность проведения работ, связанных с выравниванием поверхностей и с возведением перегородок.

Но есть во всем этом процессе одна немаловажная операция – это электрическая проводка под гипсокартоном. Вроде бы ничего сложного в данной операции нет, но учитывая требования безопасности использования электрических сетей, необходимо точно знать, как проводятся эти работы. Штробление — это изготовление углублений в виде траншей, которые вырезают на поверхности. Сделать их можно с использованием ручного инструмента (зубило, стамеска, молоток), используя болгарку и зубило, перфоратор или штроборез. Концепция капитального ремонта комнат подразумевает полную замену всех элементов. Проводка под гипсокартоном не является исключением, ведь от этих коммуникаций будет зависеть работоспособность и удобное использование всех электроприборов, которых на сегодня в квартирах и домах подавляющее большинство. Однако следует учитывать некоторые нюансы прокладки линий электрообеспечения, ведь их нужно как-то фиксировать, устроить выводы под розетки и защиту от механических и прочих нежелательных воздействий. Технология монтажа такая же, как в предыдущем случае, но с обязательным соблюдением мер пожарной безопасности. Если в качестве изоляционного материала используется минеральная вата, или иной негорючий материал — дополнительных требований нет.

Просто утеплитель аккуратно укладывается вокруг кабеля. Если материал пожароопасный, кабель укладывается в гофр из металла или пластика, не поддерживающего горение. Установка втулок желательна, как и в предыдущем разделе.

Если вы решили выбрать для отделки именно такой вариант, необходимо знать, как правильно прокладывать электропроводку под фальшстенами.

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.). Я тоже в свое время очень заинтересовался этим вопросом, пришлось перелопатить немало литературы, поползать в интернете по сайтам и форумам и оказалось что вопрос довольно не однозначен…Так вот: цель металлических труб и слоя штукатурки- локализовать (убить) эту дугу, не дать ей распростаниться и стать причиной пожара. В большинстве случаев для электрификации деревянных строений выбирают открытую методику укладки кабелей. Такой вариант электросети предполагает размещение электрических кабелей внутри специальных каналов из негорючих материалов.

Данная методика организации электрической системы считается наиболее предпочтительной благодаря простоте, функциональности и безопасности. Данный вариант теряет свою актуальность только в том случае, если собственник принимает решение установки внутри дома гипсокартонной облицовки. В такой ситуации вполне может быть организована электропроводка за гипсокартоном, которая также отвечает всем современным требованиям безопасности и полностью удовлетворяет инспекторов государственных контролирующих органов.

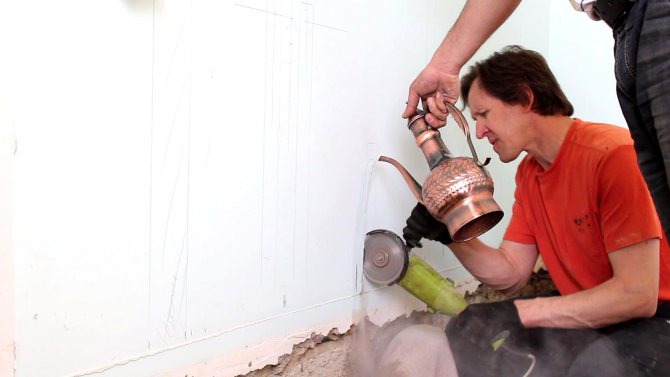

Штробление болгаркой под проводку

Двуручное приспособление отлично подходит для прорезывания плотного бетона, создания многочисленных длинных каналов под проводку.

Для нормальной эксплуатации в данном случае используют алмазный диск, так как его прочность позволяет успешно выполнить запланированный объем работ.

Создание узких линий не потребует привлечения иных приспособлений, так как будет достаточно толщины режущего диска. В ином случае, углошлифовальным аппаратом прорезают боковые линии, а центральную часть счищают отбойным агрегатом.

Штробление выполняют на малой мощности: достаточно 500 Вт при использовании качественных режущих насадок.

Важно соблюдать технику безопасности при работе с угловой пилой, крепко удерживать ее за обе ручки. Нельзя допустить падения прибора, так как несмотря на вероятность моментального выключения, вращение диска не прекратится сразу. Высока вероятность повреждения ног, пола, стен, рядом стоящих людей.

Чтобы фреза не слетела после первых нарезок, нужно туго затягивать гайку крепления.

Защита для проводки

Современный кабель для электрических сетей производится из меди и покрывается специальной оболочкой. При монтаже систем под отделкой из гипсокартона высока вероятность повреждения проводов, поскольку ГКЛ саморезами крепятся прямиком к перфорированному каркасу. Таким образом, важно использовать защитную гофру, чтобы исключить вероятность повреждения провода саморезами.

Гофрированные трубки характеризуются повышенной гибкостью, поэтому не усложняют процесс монтажа, обеспечивая надежную защиту от механического воздействия. Данный подход исключает риск короткого замыкания. Дополнительно такие изделия повышают гидроизоляционные свойства проводки, что важно при эксплуатации сети на кухне, в ванной или туалете, а также защищают кабель от грызунов (в частных домах).

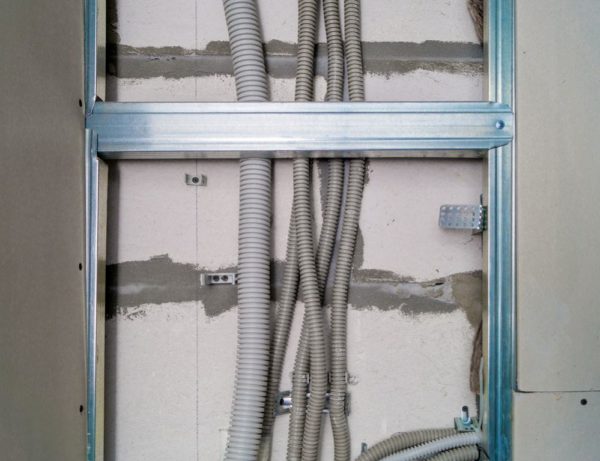

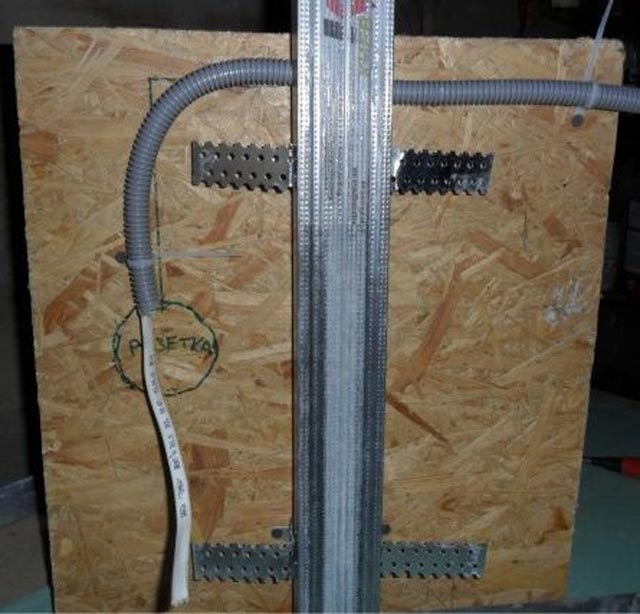

Монтаж проводки под гипсокартоном в гофре

Альтернативными вариантами являются поливинилхлоридные трубки и пластиковые кабель-каналы. Их защита немного лучше, однако процесс монтажа существенно усложняется. В отличие от гофры, гнуть обычный пластик практически невозможно.

Методы

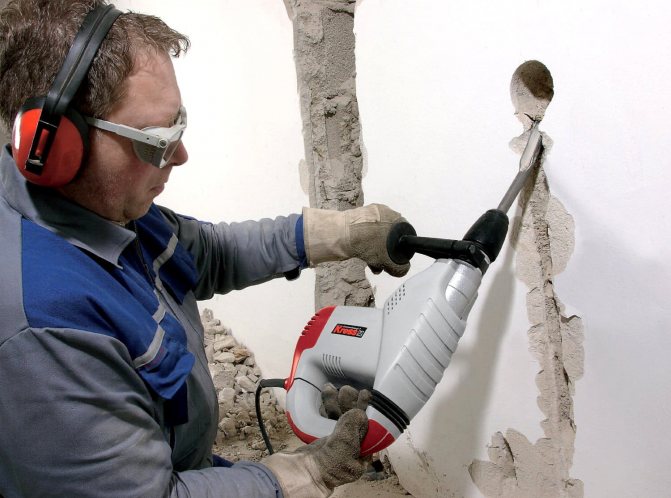

Рисунок 2. Штробление перфоратором
Рисунок 2. Штробление перфоратором
Существует 4 способа штробления:

  1. Молоток и зубило – пользуется популярностью из-за дешевизны. Среди недостатков стоит отметить длительность работ и кривизну магистралей.
  2. Ударная дрель – при применении перфоратора штробы выходят с неровными краями, зато процедура совершается быстро.
  3. Болгарка – при работе отмечается много пыли. Однако канавки получаются ровными.
  4. Штроборез – главным минусом считается его высокая стоимость. Впрочем, она полностью оправдана эффективностью: углубления получаются ровными, без пыли.

СИП дом: сложности прокладки электрических кабелей

Напомним, что СИП дом — это быстровозводимое жилище, которое собирают из структурно-изолированных панелей. СИП панель — это композитный материал, состоящий из трёх слоёв:

У строительных материалов по ГОСТ 30244-94 есть классификация по группе горючести: Г1 (слабогорючие), Г2 (умеренно горючие), Г3 (нормально горючие), Г4 (сильно горючие).

Обратимся к ПУЭ (Правила устройства электроустановок), где говорится, что вести электропроводку по деревянным сгораемым конструкциям, а СИП к ним относится, можно только в металлической трубе. Мнение о том, что эти требования уже устарели, мы приведём ниже, а сейчас расскажем, как провести электрический кабель с смонтировать внутренний подрозетник в СИП панели по ПУЭ.

Как замаскировать штробы с проводкой

Декорирование штроб обычно совершается при помощи:

  • гипсовой штукатурки;
  • штукатурной цементной смеси;
  • гипсового клея.

Как замаскировать штробу:

  1. Борозду очищают от пыли, используя пылесос или другие подручные средства.
  2. Обильно смочить кисть грунтовкой, и заделать углубление. Не следует жалеть средства, чтобы потом не пришлось переделывать работу.
  3. Когда слой грунтовки высохнет, канавку нужно немного смочить водой.
  4. Заделать шов в стене любым декоративным материалом.

Финишная отделка

После завершения всех шумных работ необходимо закрыть магистраль. Есть два варианта: либо вся стена выравнивается шпаклевкой, либо закрывается только сам канал.

Для этого надо:

  • очистить канавку от слоя грязи и пыли;
  • прогрунтовать, подождать до полного высыхания;
  • зашпаклевать, закладывая раствор в канал (для предотвращения проседания слоя можно проложить армирующую сетку);
  • удалить излишки штукатурки и разровнять гладилкой.

Способы штробления

Перфоратор для штробления стен
Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

Перфоратор Макита-2432 уже имеет встроенный пылесос. Оборудование можно взять в аренду.

Работа болгаркой

Насадка на болгарку для штробления
Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

  • Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
  • Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Штроборез
Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Особенности штробления разных материалов

Штробы в газобетоне и пенобетоне

Это достаточно мягкие материалы, легко справится и дрель, и болгарка, и перфоратор. Можно даже использовать ручной штроборез, который оснащается заостренной дугой. Штробу необходимой глубины можно будет сделать за 3-4 подхода. При необходимости такой инструмент можно сделать даже самостоятельно из жесткой перфоленты или заточенной с одной стороны металлической пластины. Для удобства крепят ручку или трубу.

Штробы в дереве

В деревянных домах запрещено делать скрытую электропроводку. Все кабели прокладываются открытым способом, могут быть скрыты в кабель-каналах, потому и штробить стены не придется.

Штробы в гипсокартоне

Гипсокартон – слишком хрупкий материал, чтобы его штробить. Все провода укладывают позади него, а отверстия под розетки делают при помощи насадки-коронки на дрель или перфоратор.

Штробы в кирпиче и бетоне


Для горизонтальных штроб в кирпичной стене подойдет даже молоток и зубило, если вы сможете попасть в шов, а вот вертикальные штробы лучше делать при помощи электроинструмента – дрели, перфоратора, штробореза.
Бетон – прочный материал, потому молотком и стамеской тут точно ничего не сделаешь, а все остальные способы подойдут. Если бетон повышенной прочности, то болгарку лучше не использовать – при нажиме круг может сорваться.

Штробление несущих стен

С внутренними несущими стенами следует быть предельно осторожным. Неловкое движение – оголена арматура, и вот уже прочность всего здания нарушена. Как же быть владельцам квартир? Есть несколько вариантов:

  • в местном департаменте по строительству получить разрешение на штробление стен, пытаясь доказать, что штробы будут не настолько глубокие, и до арматурного каркаса вы не достанете;
  • нанести на стену слой штукатурки и только потом штробить стену. Вся глубина канавок придется, в основном, на слой штукатурки;
  • спрятать провода за гипсокартоном, таким образом решится еще и проблема выравнивания стен;
  • проложить провода в электротехнических плинтусах. Если подобрать модель подходящего цвета и дизайна, то особого вреда эстетике вы не нанесете.

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой. Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

  1. Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
  2. Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
  3. Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

Недостаток у такого инструмента есть: он заключается в высокой стоимости оборудования. Для домашнего использования его покупать не стоит, а вот профессиональным строителям без него не обойтись.

Монтаж электропроводки под гипсокартоном – основное

В первую очередь отметим, что проводнику требуется защита гофрированной трубы. Это нужно чтобы каркас, выполненный из профилей, а также саморезы не могли повредить оболочки кабеля – такое повреждение может вызвать короткое замыкание. Помимо этого, в случае возгорания проводки гофрированная труба не позволит огню распространиться.

Электропроводка под гипсокартоном от ввода кабеля до точных выводов
Электропроводка под гипсокартоном обязательно должна прокладываться в гофрированных трубах

И здесь возникает первое препятствие для неопытных электриков – необходимо протянуть кабель через гофру. Как это сделать? Лучше всего сразу взглянуть на представленный видеоурок – в нем вы увидите, как проще всего протянуть кабель через гофрированную трубу.

Небольшая хитрость от профессиональных электриков

Кстати, следует отметить, что вместо гофры можно применить обычные трубы либо специальные короба, однако такие варианты не столь удобны. Основные плюсы гофрированной трубы – малое поперечное сечение и высокая эластичность, благодаря этим своим свойствам она становится лучшим вариантом для электромонтажных работ.

Способы прокладки провода

Способ монтажа зависит от того, каким образом будет сделано крепление гипсокартонных листов к стене. Как правило ГКЛ (гипсокартонные листы) крепят либо к конструкции из профилей, либо на клей, в таком случае делая это без каркаса. Чаще всего применяется первый вариант, второй же можно использовать лишь в тех случаях, когда дом имеет очень ровные стены. Так как обычно листы ГКЛ крепят на каркас, то инструкция дана именно для этого вида монтажа.

Электропроводка под гипсокартоном от ввода кабеля до точных выводов
Протягивание провода в каркасе

Кратко расскажем о том, как сделать электропроводку, если ГКЛ крепятся к стене на клей. Сперва штробим стены под проводку , после протянуть провод по штробам и заштукатурить их, а когда раствор высохнет, можно крепить ГКЛ без каркаса. Как видите, провести электропроводку под гипсокартоном таким образом куда сложнее.

Электропроводка под гипсокартоном от ввода кабеля до точных выводов
Прокладка проводки под ГКЛ без каркаса

Перфоратор

Это настолько универсальное приспособление, что его вполне можно приспособить для штробления твердой поверхности. Если у вас есть навык владения дрелью, то с перфоратором тоже не возникнет особых проблем. Алгоритм ваших действий должен быть примерно таким:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  1. Перед тем, как сделать штробу, по всей длине кабельной трассы делаем отметки для сверления отверстий, с шагом 10–15 мм.
  2. Высверливаем все намеченные точки (диаметр сверла и глубина его вхождения подбирается исходя из размера и количества проводов).
  3. Специальной насадкой в виде лопатки, пробиваем перекрытия между отверстиями.

Вот и вся работа. На выходе получаем достаточно ровный шов, с минимальным количеством сколов.
А еще перфоратор отлично подходит для сверления круглых ниш под розетки. Для этого нужна насадка-коронка. С ее помощью нужно пробурить отверстие нужной глубины, куда впоследствии монтируется подрозетник и розетка.

Перейдем от простых инструментов к более сложным и узнаем, как проштробить стены более продвинутыми способами.

Она отлично справляется с металлическим изделиями, но если установить диск для резки бетона, то можно пилить и стены. Но приготовьтесь к тому, что при работе болгаркой будет много шума и пыли.

Перед началом работ нужно наметить две параллельные линии на нужном расстоянии. Потом сделать пропилы по всей длине отмеченных полос. На следующем этапе понадобятся наши вспомогательные инструменты (молоток с зубилом). С их помощью необходимо выдолбить оставшуюся часть перекрытия.

Таким образом, получается довольно ровная борозда. Но у этого способа есть и минусы:

  • Огромное количество пыли.
  • Невозможность регулировки глубины реза.
  • Неудобство резки, при подходе к потолку или полу.

Делая скидку на маленькие недостатки, можно сказать, что болгарка – это лучший вариант для штробления своими руками. Но есть еще более совершенный способ, требующий применения высокопрофессионального оборудования.

По внешнему виду он напоминает усовершенствованную болгарку, только возможностей у него куда больше:

  • Два режущих круга вместо одного. А это значит, что пропилы будут еще ровнее и на каждый из них потребуется в два раза меньше времени.
  • Регулировка ширины пропила. Достаточно наметить на поверхности одну полосу и получится борозда необходимой ширины.
  • Возможность установки нужной глубины реза. Можно не боятся чересчур глубокого проникновения в стену, заранее выставив требуемое расстояние.
  • Отсутствие пыли. В комплексе с промышленным пылесосом ваше помещение останется чистым. Но в этом случае нужен помощник.

Принцип работы аналогичен предыдущему. Выставляются требуемые параметры штробления и производится резка. Если нужно подойти близко к потолку или полу, используйте перфоратор. Но покупать штроборез ради одного ремонта бессмысленно, поэтому выбирая этот способ, необходимо учитывать, что придется потратиться на услуги профессионалов.

Монтаж электропроводки в деревянном доме: схема, скрытая и отрытая электропроводка

Этот вид проводки считается самым безопасным на строительном рынке, уже более ста лет. Причем стоит на порядок дешевле, чем все появляющиеся на рынке новинки. Конечно и при установке проводки открытого типа, может случиться возгорание. Но плюс в том, что вы сразу это замените и у вас будет много времени для решения этой проблемы.

После составления детального проекта и его согласования с остальными членами семьи, можно приступить к выбору и расчету материалов и комплектующих.После того как вы приобрели все необходимые комплектующие, и составили план электропроводки, можно приступать и к самому монтажу. Да, есть и минусы – некоторые провода вы будете видеть на стенах. Но можно устроить так, что их будет практически не видно. Времена изменились, теперь открытая проводка не так бросается в глаза, и подходит практически ко всем дизайнерским решениям.

В иных случаях ее можно сделать абсолютно незаметной, благо на строительном рынке есть множество неожиданных и нестандартных решений для обустройства деревянного коттеджа и всех его комплектующих. Многих людей не устраивает, вид открытой проводки. Им не нравится, когда провода находятся на видном месте.

В таком случае они могут использовать другой вид проводки – скрытый.

Техника безопасности

  1. При работе с болгаркой соблюдают такие правила:
  2. Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям.
  3. Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют.
  4. Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками.
  5. Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента.
  6. Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону.
  7. Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры.
  8. Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают. Любое неосторожное движение может привести к травмированию мастера.
  9. Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора.

Как сделать углубление для розетки и выключателя

Для многих новичков наибольшая трудность — создание углублений под розетки и выключатели. Здесь имеется несколько вариантов.

Коронки

В продаже можно найти специальные коротки, имеющие разные диаметры и позволяющие делать углубления под коробки и подрозетники.

Устройство представляет собой кусок трубы диаметром от 68 до 80 мм, штырь для крепления в перфораторе и сверло, с помощью которого задается направление.

Для высверливания отверстия сделайте следующее:

  1. Решите, где будет ставиться коробка.
  2. Найдите центр.
  3. Сделайте отверстие с помощью перфоратора.
  4. Соберите коронку и установите ее в инструмент.
  5. Вставьте направляющее сверло в уже готовое отверстие.
  6. Включите перфоратор и сделайте отверстие.

Как только коронка входит в отверстие на 2/3 своей глубины, можно доставать ее из проема.

Для выравнивания отверстия можно использовать перфоратор со сверлом или зубило с молотком.

Перфоратор и коронка

Бывают ситуации, когда коронка не справляется с задачей, и тогда приходится искать альтернативные решения.

Сделайте следующие шаги:

  1. Повторите с первого по пятый пункт рассмотренной выше инструкции.
  2. Включите перфоратор и попробуйте насколько это возможно углубиться в поверхность.
  3. Снимите коронку, вставьте сверло и с его помощью сделайте несколько отверстий по периметру на расстоянии 10-15 мм. Чем больше таких дырок, тем лучше.
  4. Снова надевайте коронку на ударную дрель и сделайте еще попытку. В этом случае все должно пойти быстрее, ведь сопротивление стены уже ниже.

Помните, что при высверливании отверстия возможны толчки, поэтому держите ударную дрель максимально надежно, чтобы она не вырвалась из рук.

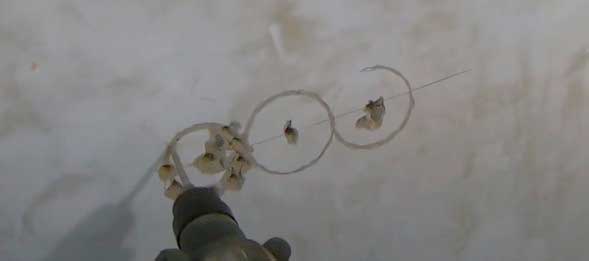

Перфоратор без коронки

Если коронки вообще нет под рукой, используйте только перфоратор. Дополнительно потребуется зубило и сверло.

Алгоритм действий такой:

  1. Наметьте будущее отверстие карандашом.
  2. По контуру сделайте перфоратором много отверстий (должно быть больше 20).
  3. Выбейте остатки бетона между дырками. Будьте готовы к длительной работе, ведь придется использовать зубило и молоток.

Указанный метод хорош, если вам нужно сделать одно-два углубления под коробку. Если стоит задача сделать проводку во всей квартире или доме, лучше раскошелиться на покупку специальной коронки.

Болгарка

Если ничего из перечисленного выше нет под рукой, используйте болгарку с алмазным диском.

Алгоритм действий такой:

  1. Сделайте контур будущего углубления.
  2. Подготовьте угловую шлифмашинку к работе.
  3. Наденьте респиратор и очки. В крайнем случае используйте смоченную в воде марлевую повязку. На голову наденьте шапку или кепку.
  4. Делайте болгаркой углубления по периметру будущей коробки.
  5. Зубилом и молотком уберите остатки бетона из центра.

При работе с болгаркой будьте внимательны и держите ее перпендикулярно стене. При нарушении этого правила высок риск повреждения диска и разлета осколков. Дальнейшие последствия трудно предусмотреть.

Ссылка на основную публикацию
