DIN-рейка — размеры, типы, производители

Современная коммутационная аппаратура бытового плана – модульная. То есть все элементы – рубильники, выключатели, УЗО и прочее собираются из модулей. Все эти модули имеют одинаковую ширину и одинаковые же размеры.

Какая бывает DIN-рейка

На самом деле сейчас существует несколько серьезных отличий между DIN-рейками, все они касаются непосредственно их характеристик. Сюда можно отнести: форму, размер, материал изготовления и другие конструктивные особенности.

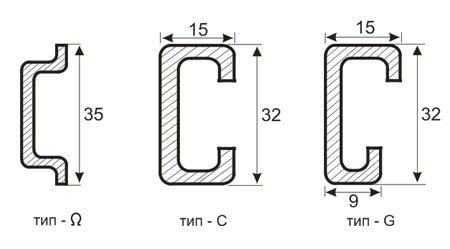

В первую очередь мы решили рассказать с того, какие типы профилей могут встречаться. Как правило, их используют не так много, но в некоторых ситуациях приобретаются счетчики или УЗО иностранного производства, в таком случае привычные «рельсы» выручить не смогут. Итак, типы профилей могут быть:

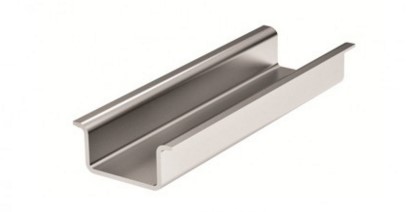

  1. Ω-образная. Такая форма является самой востребованной, она применяется для установки распределительных щитов, автоматов, счетчиков и т.д. Собой DIN-рейки такого типа представляют довольно простую конструкцию, вот так она выглядит.

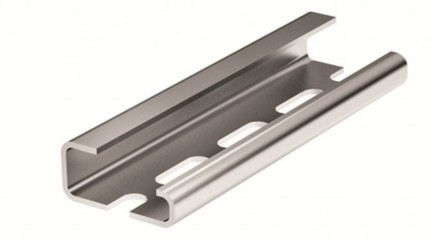

  2. С-образная. Форма отличается тем, что все концы загибаются вовнутрь, так что, на такую DIN-рейку можно установить различные аппаратные зажимы и клеммные колодки.
  3. G-образная. Они встречаются очень редко, да и на нашем рынке их практически не найти. Если вам такая нужна, придется серьезно постараться, чтобы ее найти. Предназначается для установки импортного оборудования.

Применение

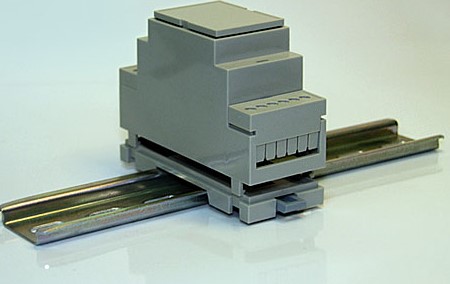

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

Виды

Рейка Ω-типа (омега-типа)

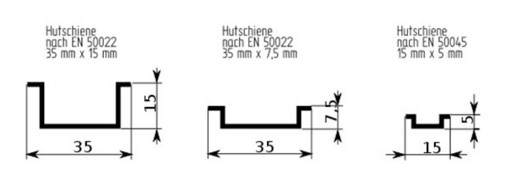

Габаритные размеры Ω-реек

ТН35 — металлическая рейка шириной 35 мм специального профиля. Стандарт на данную рейку был разработан Немецким институтом стандартизации и впоследствии принят Международной электротехнической комиссией, а также в качестве Европейского стандарта (EN).

В России рейка ТН35 была введена национальным стандартом ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления».

Также существует рейка уменьшенного формата, как по толщине, так и по ширине профиля, — такие рейки обычно используются для установки малогабаритных клемм, а не аппаратов.

Материалом рейки могут быть сталь, медь, алюминий. Поверхность может быть обработана (анодирование, гальванизация, оцинковка и другими способами).

Может быть как сплошной, так и перфорированной.

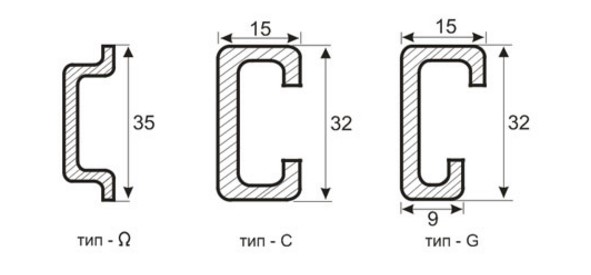

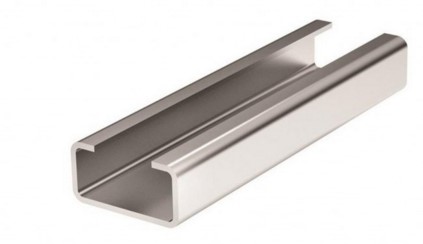

Рейка C-типа

В рейках этого типа концы загнуты внутрь. Поэтому профиль такой рейки напоминает латинскую букву C. Рейку С типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм, высота 15 мм.

Рейка G-типа

В рейках этого типа концы загнуты внутрь также, как и в рейках C-типа, но при этом один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G-типа используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм; высота длинного конца 15 мм; короткого 9 мм.

Какие могут быть размеры DIN-рельсы

Все DIN-рейки получили стандартные размеры, по-другому они никогда не выпускаются. Размеры определяются согласно следующему государственному стандарту ГОСТ Р МЭК 60715-2003, ширина в этом случае может быть:

Стоит заметить, что дин-рейка омега может иметь три размера, ведь именно оно является универсальной и используется повсеместно. Узнайте о том, как снять показания с двухтарифного счетчика.

Минимальная длина DIN-рельсы составляет 7.5 см, на нее можно установить один автоматический выключатель. Максимальная 2 метра, такой длина хватить чтобы установить 4 щитка.

Существуют еще небольшие различия в способе изготовления, планки могут быть:

  • С отверстиями.
  • Сплошные.

Первые дают возможность упростить процесс установки, достаточно прикрутить рейку в готовые отверстия. Расстояние между отверстиями ровняется 10-20 мм, его можно назвать оптимальным.

Литые (сплошные) считаются более надежными, даже при сильных нагрузках они не сгибаются. На такие DIN-рейки можно установить даже несколько автоматов. Вот таким образом можно крепить все приборы во время электрического монтажа.

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».

В соответствии с этим определением область ее применения распространяется на следующие случаи:

  • необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
  • потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
  • при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Типы дин-реек

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Размеры и способ установки

В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера.

Установочное изделие фиксируется в двух крайних точках планки таким образом, чтобы не образовывалось частей, выступающих за срез направляющих. То есть по длине заготовки подбираются точно по размеру, для чего боковые излишки заранее отрезаются.

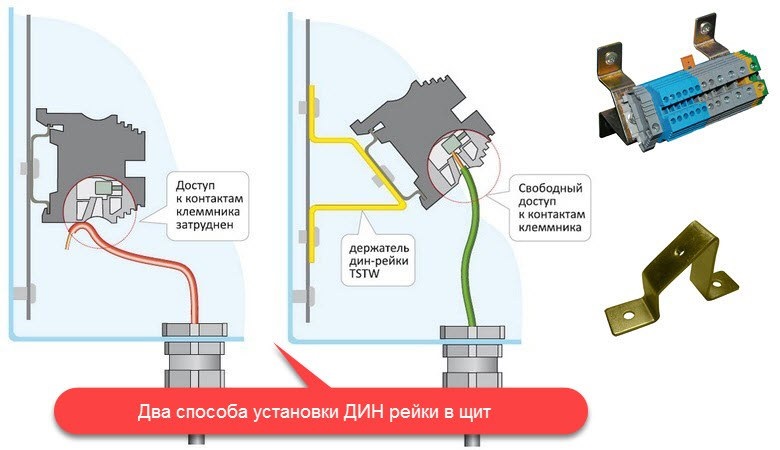

В труднодоступных местах со сложными условиями работы с модульным оборудованием допускается устанавливать держатели для-дин реек особой конструкции. Такие направляющие при желании позволяют повернуть их на удобный угол.

Типы дин реек

Согласно ГОСТ 60715 выпускаются монтажные рейки трёх типоисполнений:

  • ТН типа (ТН 15, ТН 35, ТН 75);
  • С типа (с 20, С30, С40, С50);
  • G типа (G 32).

Подробно о типах реек можно почитать в ГОСТ это не важно. Для практики важно, что иметь дело вы будете с рейками ТН типа, профиль которых виден на рисунках. Для элекроцепей квартиры и дома, используется ДИН рейка шириной 35 мм (ТН 35), с высотой полочки 7,5 мм. Отличаются типы реек по толщине профиля (от 1 до 1,5 мм), и диаметрам установочных отверстий (4 мм, 5 мм), которые хорошо видны на рисунках.



Галерея

  • Клеммы установленные на DIN-рейке

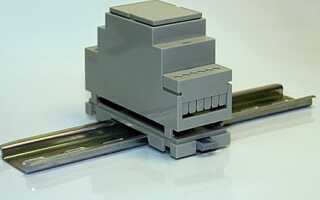

Что можно крепить на din-рейку

Монтажная din-рейка предназначается для того, чтобы крепить на неё следующие приборы:

  • Реле;
  • Аппараты защиты;
  • Клеммы;
  • Электросчетчики;
  • Реле освещённости;
  • Нулевые шины;
  • Реле напряжения;
  • Управляющие устройства (кнопки);
  • Реле контроля фаз;
  • Сигнальные устройства (лампочки);
  • Реле мощности.

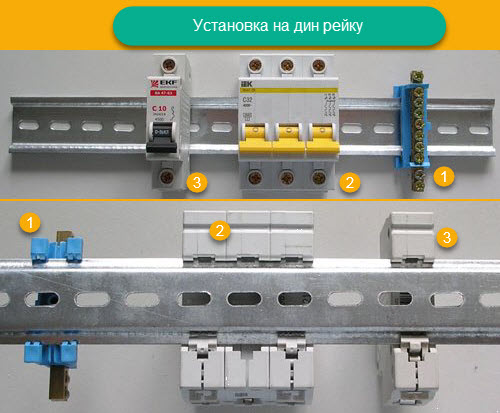

Дин-рейка для крепления автоматов и прочей модульной аппаратуры имеет по краям выступы, именно за счёт них она удерживает аппаратуру, которая на неё установлена. При этом аппарат может свободно двигаться вдоль такой дин-рейки. Если есть необходимость в том, чтобы ограничить перемещение аппаратуры, то для такой цели на рейку устанавливаются стопоры, которые не дают ей двигаться. Размещаются они по бокам.

Нередко для фиксации в крышке щитков делаются отверстия, которые соответствуют установленной технике. Часть отверстий закрыта шторками, которые легко удаляются, а часть – не полностью возможно открыть. На некоторых модульных электроприборах устанавливаются защёлки для надёжного прикрепления их к рейке. Чтобы закрепить прибор достаточно нажать защёлку до щелчка. Чтобы открепить элемент нужно воспользоваться отвёрткой плоско типа, чтобы отвести вниз такую защёлку.

Обеспечить правильное закрепление аппаратуры на рейку достаточно легко. Для этого достаточно найти в Интернете и внимательно посмотреть видео с мастер-классом, где профессионалы обучают тому, как это сделать легче и проще.

Как крепить счетчик, автомат, распределительный щиток на DIN-рельсу видео

Интересная  электросчетчик с пультом управления.

Материал для изготовления дин реек

В зависимости от назначения рейки, а именно планируемой нагрузки, изготавливают рейки из стали или алюминия. Рейки из алюминия вы видите вверху.

Стальные рейки более прочные и выдерживают максимальные нагрузки при минимальной толщине в 1 мм. В то время, как алюминиевые рейки, можно максимально нагружать (установка преобразователей частоты, устройств плавный пуск, мощных  контакторов, силовых трехфазных автоматов) лишь при толщине 1,5 мм.

Материалы для изготовления и нагрузочные характеристики

Материал, из которого изготовлена конкретная дин-рейка, должен соответствовать ее назначению. Это значит, что необходимо учитывать предполагаемые нагрузки, в зависимости от которых подбираются стальные или алюминиевые изделия. Первые из этих образцов по своей структуре более прочные и выдерживают предельные нагрузки при минимальной толщине планки всего в 1 мм.

Под критическими или предельными нагрузками понимается ситуация, когда на рейке монтируются габаритные приборы типа преобразователей частоты, мощные магнитные пускатели или силовые трехфазные автоматы.

Алюминиевые рейки способны «держать» максимальные напряжения механических деформаций лишь при толщине 1,5 мм. Соответственно, набор размещаемого на них силового и защитного оборудования будет существенно ограничен.

Нагрузочные характеристики

Стальные рейки толщиной 1,0 мм, выдерживают максимальные нагрузки и не имеют ограничений по монтажу

Поскольку типовая DIN-рейка выпускается как профильное изделие, она способна выдерживать большие деформационные нагрузки, чем металлическая пластина того же размера. Типовые нагрузочные характеристики дин-реек нормируются действующими стандартами по ряду признаков, включая тип металла. Алюминиевые планки выпускаются в следующих исполнениях:

  • рейки толщиной 1 мм, рассчитанные на монтаж одиночных модульных устройств: защитных автоматов, блоков УЗО, модулей питания;
  • планки 1,1 мм, предназначенные для установки одиночных приборов, размещаемых в несколько рядов;
  • те же изделия, но с показателем 1,4 мм, рассчитанные на модульное оборудование любого класса и массы.

Все эти изделия перед установкой нарезаются на отрезки нужной длины.

В комплект могут входить стальные рейки толщиной 1,0 мм, по нагрузочной способности аналогичные алюминиевой рейке толщиной 1,5 мм. Они могут выдерживать максимальные нагрузки без ограничений по весу и количеству посадочных мест в рамках допустимого размера. Кроме того, производители щитового оборудования нередко комплектуют распределительные шкафы рейками нестандартного профиля.

Как установить рейки в квартирный (дачный) электрощит

Устанавливаются рейки на крепежные болты по месту установки. Крепиться рейка в двух местах по краям. Допускать подвисших краев рейки не рекомендуется, поэтому перед установкой рейку нужно подрезать по размеру.

В сложных местах, где будет затруднен прямой монтаж модульного оборудования, используют специальные держатели для дин реек, которые позволяют повернуть её на некий угол.
