Расшифровка обозначений и перевод сечений AWG-кабеля

Витая пара 28 AWG давно перестала быть новинкой на мировых рынках. Её обычно применяют для упрощения коммутации в шкафах и стойках, переполненных кабелями. За несколько лет эти кабели приобрели своих поклонников и сегодня являются незаменимым компонентом высокоплотных решений в дата-центрах и телекоммуникационных комнатах.

Что же такое кабель 28 AWG?

Это кабель для коммутационных шнуров, в котором используются тонкие (28 AWG — диаметр 0,381 мм) многожильные проводники (7х0.127 мм). Это конструктивно отличает его от обычных коммутационных кабелей, проводники в которых имеют калибр 23, 24 или 26 AWG (0.8, 0.61 или 0.48 мм соответственно). Для обеспечения схожих характеристик тонкие кабели должны производиться только из лучшей меди на самом современном оборудовании. Коннекторы RJ-45 для таких кабелей имеют специальную конструкцию, гарантирующую надежную фиксацию разъема на кабеле, жил в разъёме и контакт позолоченных ножей с медными жилками.

Остановимся на преимуществах использования кабелей 28 AWG подробнее.

Американский калибр проводов


AWG
Сама аббревиатура AWG имеет американское происхождение и означает American Wire Gauge, что переводится как «Американский калибр проводов». Она указывает не на диаметр внутренних жил в миллиметрах, что нам привычно, а на число прогонов кабеля через станок формовки в производственном процессе.

К примеру, провод 24 AWG обладает меньшим диаметром жил, нежели проводник маркировки 22 AWG, так как при изготовлении первый кабель проходил сквозь формовочную машину 24 раза, а второй – лишь 22.

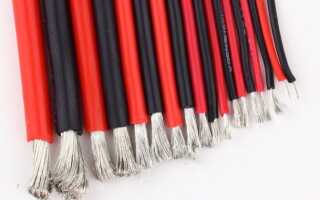

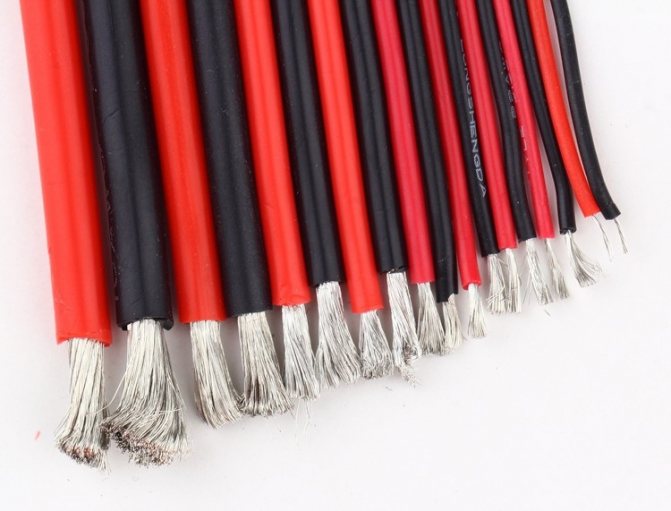

Примеры проводов по стандарту AWG (American wire guide)

Калибровка, в соответствии с представленным стандартом, слегка разнится со стандартной номенклатурой диаметров в миллиметрах. Перерасчёт в привычные размеры одножильного проводника и многожильного выполняется по разным формулам.

Сам стандарт AWG касается не только силовых кабелей и проводов, применяемых при обустройстве электрической проводки. Он также используется в цифровой промышленности, к примеру, для маркировки HDMI и USB-кабелей, витых пар и т.д.

Экономия места

Обычно диаметр этих кабелей значительно меньше, чем у стандартных. К примеру, диаметр кабеля 28 AWG — 4.1 мм, а стандартного кабеля 24 AWG — 5.9 мм, то есть 28 AWG тоньше почти в полтора раза. Различия в диаметре особенно бросаются в глаза на фотографиях, где есть пучки стандартного кабеля и кабель 28 AWG. Если рассчитать физические размеры кабельных жгутов, станет очевидно, что использование кабелей с тонкой жилкой помогает сэкономить более 50% пространства в кабельных каналах и организаторах по сравнению с традиционными кабелями, и это очень существенная разница для перегруженных телеком-комнат и дата-центров.

Откуда произошла маркировка AWG

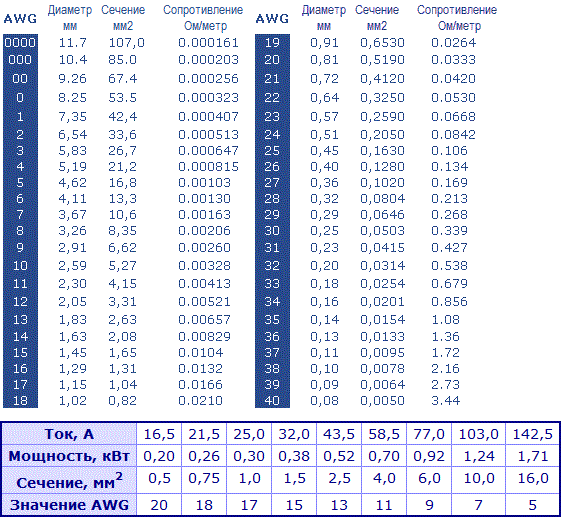

Таблица маркировки проводов AWG
По своей форме кабельные жилы схожи с обычной проволокой из меди.

В США ранее проволоку производили по принципу волочения (вытягивания). Для этого заготовку пропускали сквозь ролики станка. К примеру, есть заготовка с показателем сечения 12 мм. Чтобы понизить её диаметр до требуемого, проволоку протаскивали через калибровочное отверстие конкретное количество раз, вследствие чего она вытягивалась, показатель длины повышался, а показатель диаметра – уменьшался. Так из 12-го диаметра можно было сделать 10-й или 8-й.

Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.

Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.

Подобная маркировка является зеркальной по отношению к российской. Мы свыклись с тем, что чем больше число, тем больше сечение проводников. Здесь же всё по-другому – чем больше значение калибра, тем меньшим является диаметр проводников.

Оптимизация воздушных потоков

Охлаждение — одна из главных проблем современных дата-центров, особенно в стойках и шкафах с большим количеством кабеля. Применение тонких кабелей действительно способствует оптимизации процесса охлаждения, ведь их диаметр меньше, вследствие чего они занимают меньше места перед патч-панелями и в зонах коммутации с активным оборудованием – основным источником горячего воздуха. Дополнительное свободное пространство позволяет оптимизировать циркуляцию воздуха внутри стойки или шкафа для лучшего охлаждения оборудования.

Сферы применения кабелей

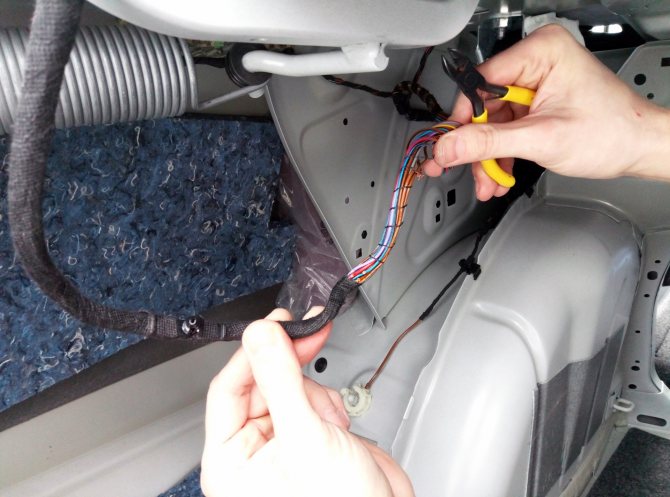

Применение в транспортных средствах
Кабели маркировки AWG в простонародье именуют витой парой, так как их жилы попарно сплетены и формируют цельный провод. Существует масса отраслей использования таких кабелей.

Основные из них:

  • Электрическое обеспечение розеточных сетей и диодных светильников в помещениях бытового и промышленного назначения. Зачастую ток в подобных магистралях не превышает отметки 24В, а наиболее распространённое напряжение равняется 12В. Подобная схема даёт возможность снизить затраты на электроэнергию и является более безопасной, нежели линии 220В.
  • Обустройство проводки в сфере телефонии и средств связи, к примеру, в качестве линий для подсоединения к сети интернет либо сетям локального типа.
  • Фактически всю электрику в транспортных средствах представляет кабель маркировки AWG с разным калибром. Наиболее часто применяется витая пара 23 AWG продольного сечения, где проводник может быть как одножильным, так и многожильным. Питание от аккумуляторной батареи к стартеру и мотору подаётся при помощи более толстых проводов с маркировкой 16 AWG.

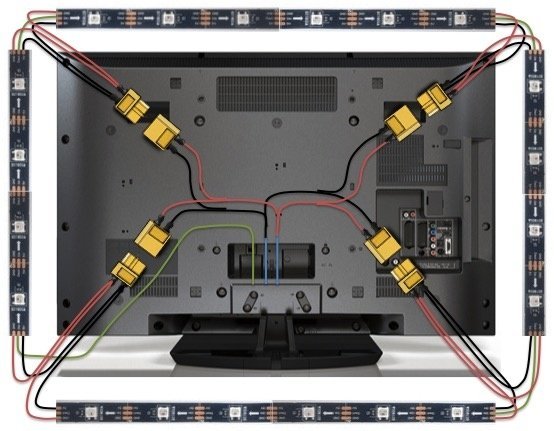

    Фоновая подсветка телевизора с применением проводов AWG

  • В музыкальных центрах и телевизорах также используются данные проводники. К примеру, в наушниках и микрофонах применяется витая пара 22 или 24 AWG, сечение в мм которой будет указано ниже.
  • Кабели с наименьшим калибром, менее 26 AWG, используются в автомобильных сигнализациях, датчиках температуры газовых либо же электрических котлов, а также в системах автоматического пожаротушения. Высокого напряжения они не выдерживают, но для сетей с небольшой величиной тока являются оптимальным вариантом. К примеру, провода 28 AWG активно используются в контакторах автомобильных подушек безопасности. Кабель 30 AWG повсеместно применяется в розеточных блоках подсоединения к интернету.

Категорически запрещено подсоединять провода слаботочного типа к стационарной сети 220В/380В. Это неизбежно приведёт к короткому замыканию.

Все вышеуказанные отрасли применения проводов являются ключевыми, на практике их существенно больше. В данных отраслях часто встречаются проводники нестандартных калибров, выполняющие функции по передаче данных.

Сети слаботочного типа не представляют угрозы для людей и животных. Воздействие такого тока буквально не ощущается людским организмом, такие сети являются самыми безопасными и применяются в космонавтике и прочих технических отраслях. Даже во время открытого контакта с голыми жилами человеком не чувствуется удар током, поэтому ремонтные работы можно выполнять без отключения сети.

Активно применяются оптоволоконные кабели, произведённые по технологии США и промаркированные как 24 AWG (в мм равняется 0,644). Подобные сети протягивают как внешним, так и подземным способом. Они предназначаются для передачи данных на высоких скоростях.

Большая эффективность

Характеристики кабелей 28 AWG соответствуют требованиям стандарта TIA 568-C.2 (и даже превосходят их), эти кабели проходят все необходимые тесты. Но на сегодняшний день в стандарт включены только кабели 22-26 AWG. Вполне вероятно, что в новой версии стандарта в него добавят и 28 AWG. Еще одним достоинством кабелей 28 AWG является то, что в их тонких проводниках выше уровень NEXT и PS-NEXT, так как в них меньше меди в оболочке. Высокий уровень NEXT — хороший показатель производительности кабеля, потому что величина полосы пропускания (Bandwidth) рассчитывается как разность между значением NEXT и затуханием: Bandwidth = NEXT — Insertion Loss.

Конструкция и состав кабеля


В соответствии с разрешаемой задачей проводники, маркируемые как AWG, могут обладать разными калибрами и типом внешней обмотки.

В первую очередь это касается одножильных проводников с разной толщиной основы и внешним изоляционным слоем из вспененного полипропилена. Сердцевина может быть плетёной и складываться из нескольких пластов алюминиевых либо же медных жил, скрученных спиралевидным образом. Их показатель толщины напрямую воздействует на степень сопротивления тока – чем большим является число жил и показатель их толщины, тем слабее будет величина сопротивления и утрата на метр проводника. Также это значение воздействует на степень нагрева металла при повышенных нагрузках. Жилы большого калибра более стойки к нагреву, что существенно продлевает ресурс общих магистралей.

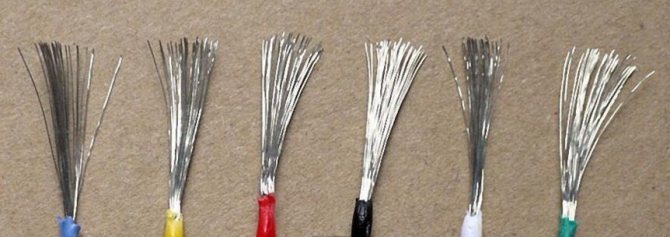

Многожильные провода AWG

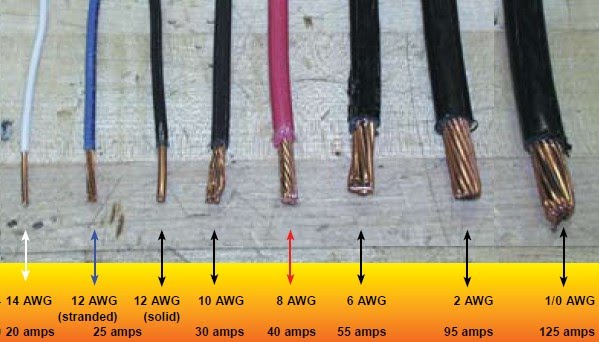

22 AWG многожильный
Многожильные провода по своей конструкции несколько сложнее, поэтому сделать правильный расчёт комфортной для них нагрузки крайне трудно. Нужно отталкиваться от характеристик одной жилы и вычислять коэффициентное соотношение.

Сами кабели, калибр которых указан числом перед аббревиатурой AWG, может иметь цилиндрическую форму или форму треугольника, сплетённого в цельный стержень. Благодаря эластичности металла провод может быть скручен под различными углами, что весьма удобно при монтажных работах в труднодоступных точках, к примеру, стеновые кабель-каналы.

Изоляционный слой из полипропилена или ПВХ также обладает высокой гибкостью и отменно переносит механические воздействия при просеве почвы либо же деформации части магистрали. Изоляция является абсолютно диэлектрической, поэтому даже при соединении пучков кабеля между собой короткое замыкание исключено.

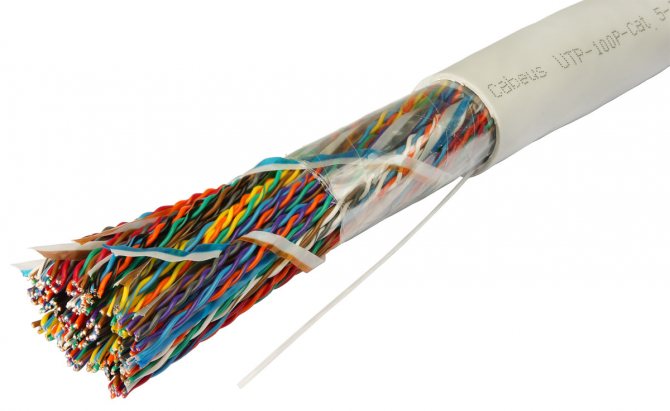

Кабель витая пара UTP (U/UTP), категория 5, 100 пар (24 AWG)

В отдельных витых парах из оптоволокна, исключая стандартную оболочку, между сердцевиной и изоляционным слоем располагается армирующая нить, которая закручена по спирали. Она придаёт изделиям прочности даже во время скручивания. Такая изоляция предупреждает растягивание проводов, постоянно возвращая стержень и внешний слой в допустимый уровень.

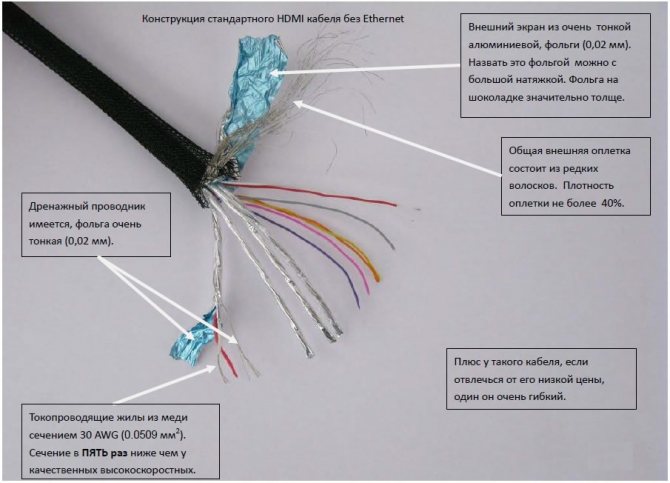

К отдельному классу нужно отнести телевизионные кабели для передачи сигнала от антенны либо же усилителя. Данные проводники обладают сердцевиной из меди, которая запаяна в пену из полиэтилена. От центра кабеля к краю располагается оболочка из фольги, которая отвечает за доставку отрицательных частиц. Внешний слой – это изоляция из ПВХ, плотно облегающая всё изделие. Сборка проводника выполняется при помощи специальных переходников из металла с аппаратом обтягивания. Они надёжно фиксируют провод и гарантируют точность контакта.

Жилы из меди имеют большую прочность, чем алюминиевые. Поэтому эксплуатационный срок их больше. Они меньше подвержены износу от воздействий механического типа, но и стоимость таких изделий выше.

USB-кабели и кабели питания

Статья из цикла питание и заряд. Автор — Kargal.

USB-кабели содержат одну скрученную пару проводов, образующую «длинную линию» с калиброванным волновым сопротивлением (~90Ω) – для обмена данными и два отдельных провода для подачи питания периферийному устройству. Некоторые кабели (повышенного качества) имеют ещё и экранирующую оплётку, подключенную с обоих концов к металлическим корпусам разъёмов. Оплётка не используется в качестве шины питания и к линии GND не подключена. Она служит для защиты линий кабеля от внешних наводок и выравнивания потенциалов корпусов (экранов) соединяемых устройств, предотвращая протекание токов заземления по их внутренним цепям.

#) У приличных

кабелей оплётка надежно присоединяется к корпусам разъёмов пайкой (а не прижимается пластиком кожуха), чем обеспечивается сопротивление между корпусами разъемов не более 1.2Ω при токе 1A. Это сопротивление не должно увеличиваться при приложении изгибающих усилий к пластиковым хвостовикам разъёмов.

Это условие на практике использовалось при отборе кабелей для комплектации серийных приборов и является, например, гарантией предотвращения «синдрома неработающего принтера»

.

Допустимая длина data-кабеля имеет базовое (абсолютное) ограничение – задержка распространения сигнала данных в одну сторону должна не превышать 26 нсек для HS (USB 2.0). При существующем типе изоляции проводов (монолитный пластик) типична удельная задержка сигнала в ~5 нсек/м, что и приводит к декларированному абсолютному ограничению длины 5 м (18 нсек и 3 м для USB 1.0).

Зачастую приводится таблица зависимости допустимой длины кабеля от сечения жил (погонное сопротивление приведено для одиночного провода):

Калибр Сечение Максимальная длина Погонное сопротивление
28 AWG 0,08…0,10 мм2 ⌀ 0,38 мм 0.81 м ~190 мОм/м
26 AWG 0,12…0,15 мм2 ⌀ 0,48мм 1.31 м ~125 мОм/м
24 AWG 0,18…0,25 мм2 ⌀ 0,61мм 2.08 м ~80 мОм/м
22 AWG 0,32…0,35 мм2 ⌀ 0,76мм 3.33 м ~50 мОм/м
20 AWG 0,48…0,57 мм2 ⌀ 0,92мм 5.00 м ~40 мОм/м

Но эти ограничения (кроме абсолютного в 5.00 м) обоснованы требованием обеспечения надлежащего качества связи для USB 2.0. И определяются, в основном, не омическими потерями (сопротивление проводов следует соотносить с волновым сопротивлением – 90Ω), а искажением формы сигнала диэлектриком (дисперсией), которое заметно возрастает с уменьшением конструктивных размеров витой пары (и повышением плотности энергии в диэлектрике).

Ну а к рассматриваемой теме (питание и зарядка) эти упрощённые рекомендации никак не подходят. Здесь важно (и существенно) малое сопротивление жил питания.

Используемые для USB-подключения приличные

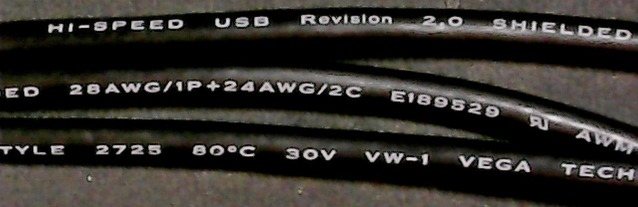

кабели имеют маркировку, дающую более детальное описание свойств кабеля. Для data-кабелей чаще всего используются кабели, имеющие или соответствующие маркировке «28AWG/2C+28AWG/1P» (или просто 28AWG), где:

28AWG/2C – два провода сечением 28AWG (используются для питания);

28AWG/1P – одна витая пара из проводов сечением 28AWG (линия данных).

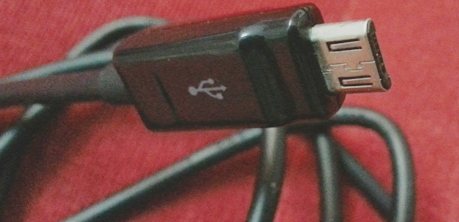

Наибольшие проблемы (и интерес) представляют кабели с разъемом microUSB

, к использованию которого последнее время стремятся производители всех гаджетов. Имеется интересный опыт использования таких кабелей (USB-Am/microUSB-BM) для зарядки/питания 7

планшета Freelander PX1, у которого максимальный потребляемый ток
1.35A
/(4,85÷5.4V на входе).

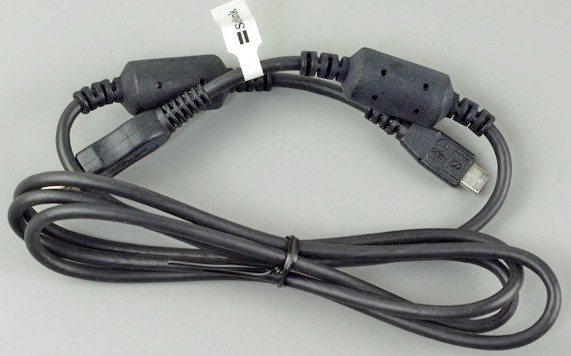

Привычные (часто встречающиеся) кабели

Как правило кабели беспородные, маркировки не имеют. Приведены метровые кабели «A», «B» и «C/D» разного качества и сопротивления жил питания, причём внешне они практически неразличимы – имеют Ø3.4÷3.8 мм по внешней изоляции.

Интересна зависимость тока потребления от выходного напряжения зарядного устройства (напряжение на входе в планшет не контролировалось ввиду его труднодоступности).

Длина: 20 см 100 см 220 см
Uвых ЗУ «A» «B» «C, D» «E»
5.18V 1.31A 0.65A 0.32A 1.08A
5.46V 1.24A 0.92A 0.52A 1.34A 1.34A
5.57V 1.21A 1.10A 0.60A 1.32A
5.75V 1.15A 1.25A 0.82A 1.28A
  • На коротком низкоомном (20 см, 28AWG, ~180mΩ с разъёмами) кабеле (CY U2-075-LE) с ростом напряжения ЗУ ток снижается, что объясняется правильной работой ШИМ-преобразователя контроллера заряда планшета. При стабилизированном напряжении внутренней схемы планшета и неизменной степени заряда аккумулятора мощность потребления/зарядки не должна зависеть от напряжения ЗУ (с точностью до потерь в кабеле). Что и наблюдается (6.48÷6.52W без потерь в кабеле). По сопротивлению кабель приемлем – для полноценной зарядки достаточно напряжения ЗУ 5.15÷5.2V
    , но неудобно короткий.
  • Длинные (100 см) «тонкие» кабели «A» и «B» (беспородные и немаркированные) приобретены в комплекте с какими-то гаджетами и приведены только для того, чтобы предупредить о возможности наткнуться на такую гадость. Они явно уменьшают ток заряда/потребления и это производится уже не контроллером заряда, а происходит из-за снижения напряжения на входе в гаджет за счёт падения напряжения на кабеле. Что и подтверждается увеличением тока при подъеме напряжения ЗУ, компенсирующем потери в кабеле. Особенно «хорош» кабель «B», имеющий суммарное сопротивление жил питания ~1 Ω, что соответствует 32AWG.
  • Самыми приличными оказались метровые
    кабели «C» и «D» с маркировкой на собственно кабеле «
    28AWG»
    и «
    SHIELDED»

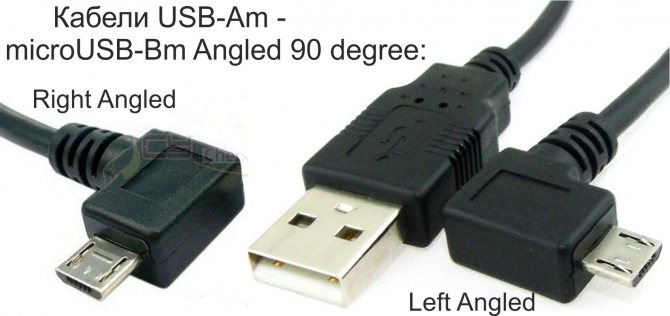

    (экранированный). Кабели имеют угловые MicroUSB разъёмы (что весьма удобно) и различаются только «направлением угла» разъёма MicroUSB (правый и левый, картинки могут быть перепутаны).

#) Кабели приобретены в ноябре 2013 по $3.5÷$4.5/шт на aliexpress в лавочке, которая сейчас уже пропала. Но похожие можно найти на aliexpress в поиске по строчке «Right (или Left) Angled 90 Degree Micro USB Male».

361 ₽ — CY U2 — 090 — 5.0M Right Angle Micro USB

361 ₽ — CY U2 — 089 — 5.0M Left Angle Micro USB

С этими кабелями ток потребления начинает спадать уже при UвыхЗУ=5.4V, то есть суммарное сопротивление их жил питания и переходного сопротивления разъёмов не превышает 0.5 Ω и для полноценной зарядки достаточно напряжения ЗУ 5.3÷5.4V

.

Судя по таблице кабели «C» и «D» имеют суммарное сопротивление линий питания на ~300 mΩ большее, чем короткий («20см») кабель и на 80 см длиннее. Это соответствует сечению жил питания 28AWG.

Заманчиво было бы найти data-кабели USB-AM/MicroUSB-BM подходящей длины (0.8÷1.5 м) на основе кабеля «24AWG/2C

+28AWG/1P» (жилы питания 24AWG). Подозревается, что они могли бы получить приличные токи зарядки (до 1.5A) без повышения напряжения ЗУ. Для метрового кабеля 24AWG сопротивление жил питания ожидается на ~220 мОм меньше, чем у кабеля 28AWG (~250 мОм с разъёмами), что в примере с Freelander PX1 приводит к необходимости ЗУ с выходным напряжением всего
5.2V
.

Но такие готовые почему-то не встречаются. Есть USB-AM/USBBM

, USB-AM/
miniUSBBM
разных длин, которые так и провоцируют приобрести их, а разъёмы с одной стороны заменить на MicroUSB, приобретенные отдельно.

#) Для проверки был приобретен кабель-удлинитель (двухметровый USB-AM/USBAF

) типа «
24AWG/2C
+28AWG/1P». Наружный диаметр 4,8 мм, бугристость наружной изоляции намекает на наличие оплётки-экрана. Экран прозванивается – ~200 mΩ между корпусами разъёмов, но ни к одной из шин питания не подключен.

Суммарное сопротивление его жил питания оказалось равным ~240 mΩ, что даже меньше паспортного значения для 24AWG на ~30%. В таблице токов под маркой «E» представлена последовательная сборка удлинителя с 20-сантиметровым. Судя по ней удлинитель добавил потерю ~320 mV, что соответствует расчётной.

Для метрового

кабеля такого типа ожидается сопротивление ~130 mΩ, что приведёт к потере напряжения всего в ~200 mV при токе 1.5A.

Организовать питание USB-гаджета с помощью двухпроводного кабеля, которые встречаются чаще, в общем случае практически нереально. Для этого необходимо в кабельный MicroUSB-разъём встроить эмулятор типа порта, подходящий именно вашему гаджету (причём кабель будет только зарядным). В простейшем случае потребуется закоротка контактов шин данных (DCP Short Mode), это реализуется относительно легко, если корпус разъёма разборный. В предельном случае необходимо установить четыре резистора (два делителя) и здесь трудно обойтись без Левши.

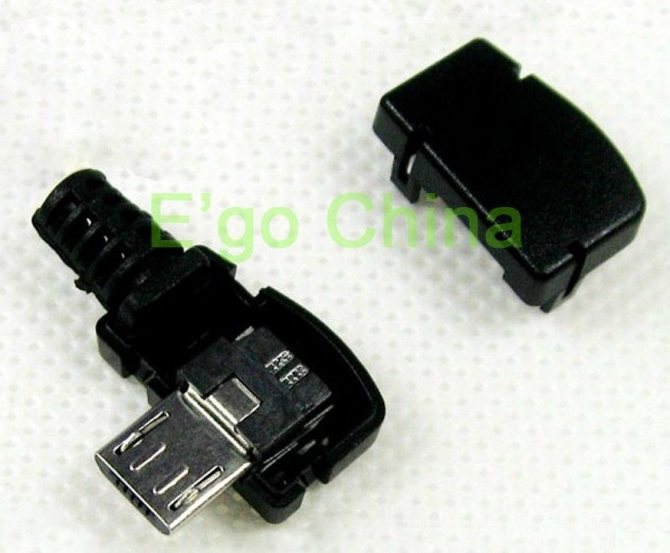

MicroUSB-разъём имеющегося подходящего кабеля можно заменить на разборный разъём или на приведённый картинке ▲ Unbrick JIG с разборным корпусом, в котором один резистор уже установлен и хватит места для замены его на закоротку, а может быть и на четыре других.

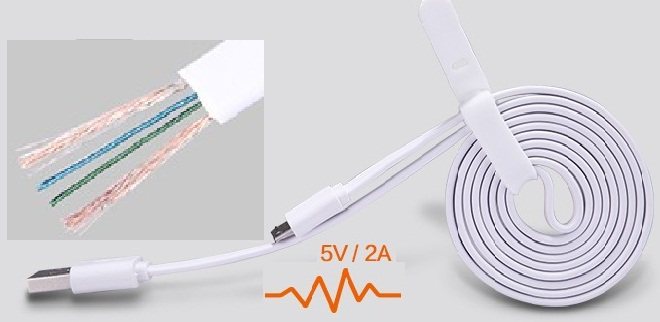

Мощные data-кабели

Но время идёт, и производители навстречу движутся. И большими шагами. Осенью 2014 г. на рынке появились data-кабели, удовлетворяющие потребности мощных гаджетов (AlexG03 от 03 октября 2014). Такие кабели универсальны — не ограничивают их применения только зарядкой и не влияют на опознавание гаджетом типа зарядного порта.

Встречаются data-кабели на основе собственно кабеля «20

AWG/2C+
26
AWG/1P». Сечение проводов пары (линии данных)
26
AWG увеличивает в полтора раза (в пределах 5 м) допустимую длину кабеля по условиям качественной связи. Сечение проводов питания
20
AWG снижает суммарное (оба провода) сопротивление до ~70 мОм/м, что приводит к потере напряжения на метровом кабеле всего в ~150mV при токе 2A. То есть 7″÷8″ гаджеты заведомо будут полноценно питаться от ЗУ с привычным выходным напряжением 5.0÷5.1V (хватило бы у ЗУ тока). Полноценное питание 10″ гаджетов если не обеспечится, то заведомо улучшится.

При выборе конкретного кабеля следует обратить внимание на материал проводящих жил кабеля — встречаются чисто медные (к которым относятся предыдущие рассуждения и самые недешевые), а бывают и похуже — алюминиевые с медным покрытием и стальные с медным покрытием. Информация об этом в заголовках не встречается, но где-то в описаниях находятся признаки: «pure copper (20AWG)».

Примеры мощных кабелей


$3.79
– «Алюминиевая фольга + PP + Медь», «
20
÷22AWG*2C+
26
÷28AWG*1P», Product ID: 80220, Sean OKBUY Store


$4.98
– pure copper, «
20
AWG*2C+28AWG*1P», Product ID: 1683690302, Store No.110569 Bravo industrial (hk) company


$5.30/
pcs) – https://www.aliexpress.com/store/product/120cm-New-Original-Nillkin-Micro-USB-2-0-5V-2A-Quick-Charging-Cable-For-Samsung-Sony/416861_2034456308.html —copper, «
20
AWG*2C+28AWG*1P», Product ID: 2034456308, Store No.416861 Foison Group – Free Shipping

И, следуя общему тезису «хорошо просто (и дешево) – не бывает!», перед покупкой следует твёрдо решить — тебе нужно «хорошо» или − «дёшево»?

Метки: USB, Гаджет, Зарядное, Кабель, Разъём

Обсуждение: 23 комментария

  1. Ильдар:
    30 марта 2018 в 10:38

    ок спасибо

    Ответить

  2. Ильдар:

    30 марта 2018 в 08:56

    Здравствуйте. Пишу тех требование по micro USB. не могли бы вы мне помочь? Из чего состоит USB кабель со штекерами? Мне надо свойства используемого материала.

    Ответить

    Rones:

    30 марта 2018 в 10:18

    Не знаю, я не химик. Но думаю, в Гугле по запросу типа «требования к материалам usb кабеля» можно что-нибудь найти.

    Ответить

← Предыдущие комментарии

Ваш комментарий Отменить ответ

Таблица перевода кабеля и провода AWG в миллиметры

Чтобы не пересчитывать калибр каждого проводника на диаметр в квадратных миллиметрах на калькуляторе, можно прибегнуть к помощи таблицы с готовыми цифрами:

Калибр Диаметр мм Поперечное сечение мм2
0000 11,68 107
000 10,40 85
00 9,26 67,4
0 8,25 53,5
1 7,34 42,4
2 6,54 33,6
3 5,82 26,7
4 5,18 21,2
5 4,62 16,8
6 4,11 13,3
7 3,66 10,5
8 3,26 8,37
9 2,90 6,63
10 2,58 5,26
11 2,30 4,17
12 2,05 3,31
13 1,82 2,62
14 1,62 2,08
15 1,45 1,65
16 1,29 1,31
17 1,15 1,04
18 1,02 0,82
19 0,91 0,65
20 0,81 0,51
21 0,72 0,41
22 0,64 0,32
23 0,57 0,25
24 0,51 0,20
25 0,45 0,16
26 0,40 0,12
27 0,36 0,10
28 0,32 0,08
29 0,28 0,06
30 0,25 0,05
31 0,22 0,04
32 0,20 0,03
33 0,18 0,02
34 0,16 0,0201
35 0,14 0,016
36 0,12 0,012
37 0,11 0,01
38 0,10 0,007
39 0,08 0,006
40 0,07 0,005

В США для проведения интернет связи наиболее часто применяются провода маркировки 22 AWG, сечение в мм которых равно 0,644. Максимальный калибр для применения в промышленных сферах ничем не ограничен, но самыми востребованными являются проводники маркировки 4 AWG и 8 AWG.

Расчётные формулы

Формула для пересчёта калибров в миллиметры выглядит следующим образом:

Показатель 0,005 дюймов, при пересчёте, составляет 0,127 мм. Значение n – номенклатура калибра. Представленная формула действительна только для цельных жил кабелей и проводов.

Значения «36», «39» и «92» присутствуют в формуле не просто так. В конце 90-х годов показателю AWG, диаметр которого равен 0,005 inch, отвечал калибр 36. В те годы это была самая тонкая проволока. Самым толстым кабелем являлся калибр AWG 0000. Показатель соотношения между наименьшим и наибольшим диаметром как раз равняется «92».

Калибровочный диапазон, начиная с маркировки AWG 36, состоит из 38 последовательных калибров и соотношение между ними – это постоянная величина. Между соседствующими калибрами соотношение равняется 1,1229. Эта цифра является корнем 39-й степени из числа 92.

Для калибров большого размера в роли «n» выступает отрицательный показатель -(m-1).

Эмпирические правила

Шестой уровень соотношения диаметров двух смежных калибров AWG крайне близок к 2 (2,005), что диктует такие правила:

  1. Удвоение кабельного диаметра приводит к понижению калибра на 6 отметок.
  2. Удвоение сечения кабеля влечёт за собой понижение калибра на 3 единицы.
  3. Понижение калибра на 4 единицы повышает показатель тока плавления кабеля вдвое.

Понижение калибра на 10 единиц повышает площадь и массу приблизительно в 10 раз и снижает степень сопротивления также приблизительно в 10 раз.

Условия эксплуатации

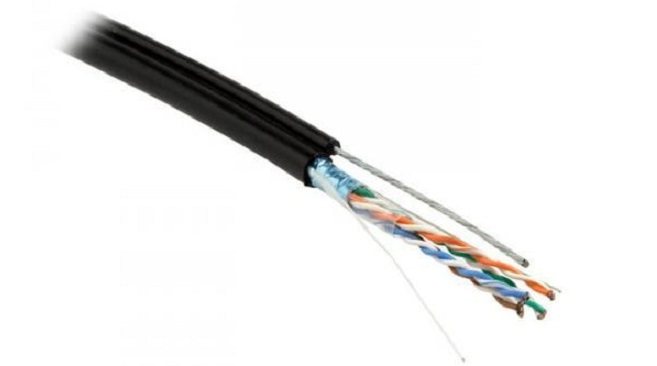

Кабель с натяжным тросом
Кабели AWG обладают тем же изоляционным слоем и внешней оболочкой, что и традиционные провода метрической системы. При монтаже изделий и их эксплуатации нужно соблюдать основные правила:

  1. Во время укладки линии в грунте нельзя осуществлять монтаж проводников без защитной гофры или асбестового рукава.
  2. При натяжке проводов между опорами необходимо использовать направляющие тросы, снимающие натяжение с проводников.
  3. Если кабель укладывается на дно водоёма, его соединения должны быть тщательно заизолированы вспененным полиэтиленом.

Нельзя подавать на проводники напряжение больше, чем его удельный номинал – чревато перегревом и коротким замыканием.

Удобство обслуживания

Чем больше свободного места между коммутационными портами, тем проще и удобнее их обслуживать — с этим утверждением трудно не согласиться. Кабели 24 AWG нередко преграждают доступ к портам оборудования, а при использовании тонких кабелей ваши пальцы получат гораздо больше свободы, вы ощутите, насколько комфортно удерживать разъем в руке при перекоммутации и добавлении новых соединений. Идентифицировать порты коммутации тоже станет проще, потому что большая часть оборудования останется на виду, а не будет скрыта за кабельным «частоколом», как в случае с использованием стандартных кабелей.
