Дюбель-хомут: размеры, особенности установки и варианты крепления электропроводки (фото и видео)

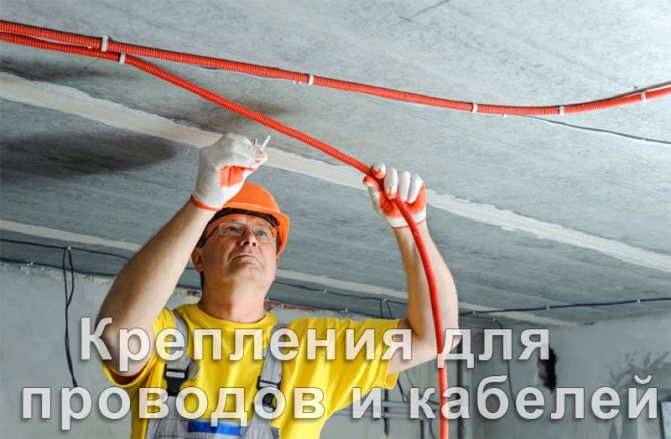

Крепление для провода на стене

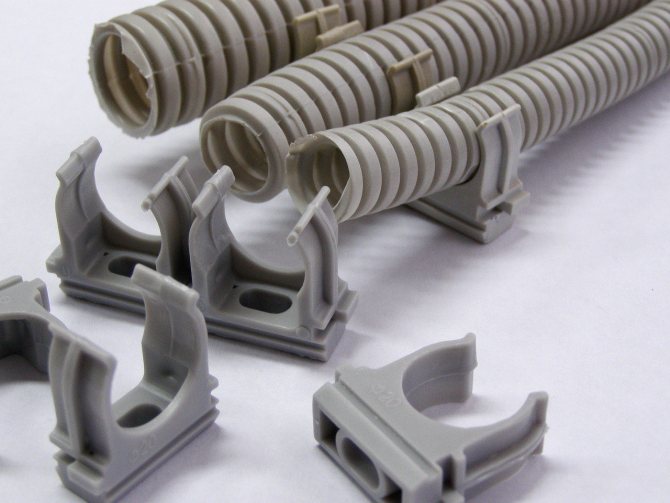

Гофротруба в комплекте с клипсами

Строителям, электрикам, монтажникам с каждым десятилетием работать сподручнее и легче. Появляются новые материалы, инструментарий. Они облегчают профессиональные дела, монтаж ведется не только высококачественно, но и ускоренными темпами.

Сегодня продолжим тему появления на монтажном рынке новых вариантов – в частности, это дюбель-хомут для крепления кабеля.

Хомуты на стене: прочно, эстетично

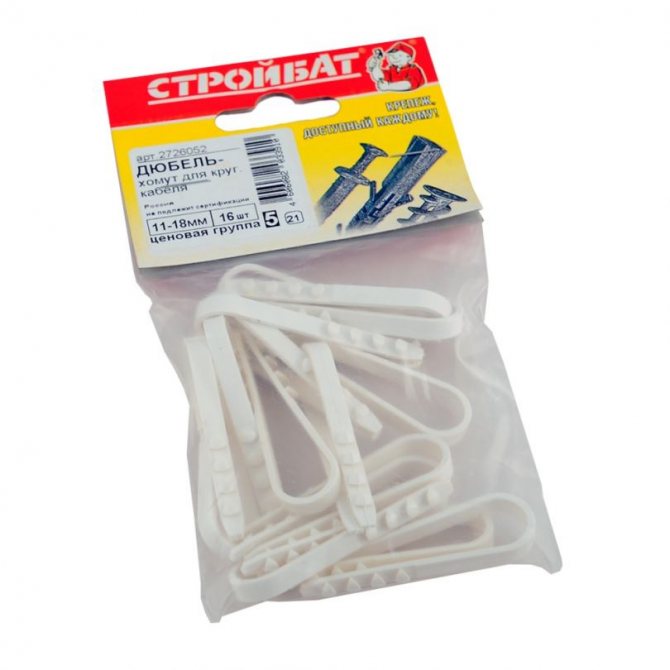

Итак, дюбель-хомуты, или скобы другими словами: что это за приспособление? Из чего они выполнены, насколько их варианты востребованы и профессионалами, и всеми, кто для себя что-то мастерит по дому, даче. И самое главное: как прочно они держат прикрепляемые материалы, сколько стоят?

Ответы на эти вопросы об этом дюбеле для открытой укладки любого вида кабеля, его восстановления и быстрой замены читайте ниже.

Особенности конструкции

Прикрепляют электрокабели на карпичных, гипсокартонных и газобетонных стенах или железобетонных или деревянных потолках помещений именно на такой регулируемый крепеж. Его затем надо закрепить в просверленном отверстии. В итоге дюбель-хомут загоняется внутрь, а снаружи на нем проводку удерживает его скоба.

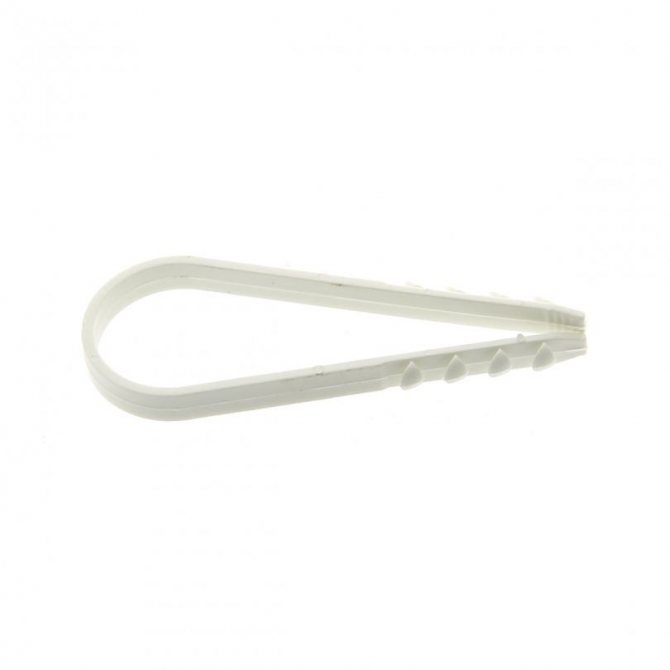

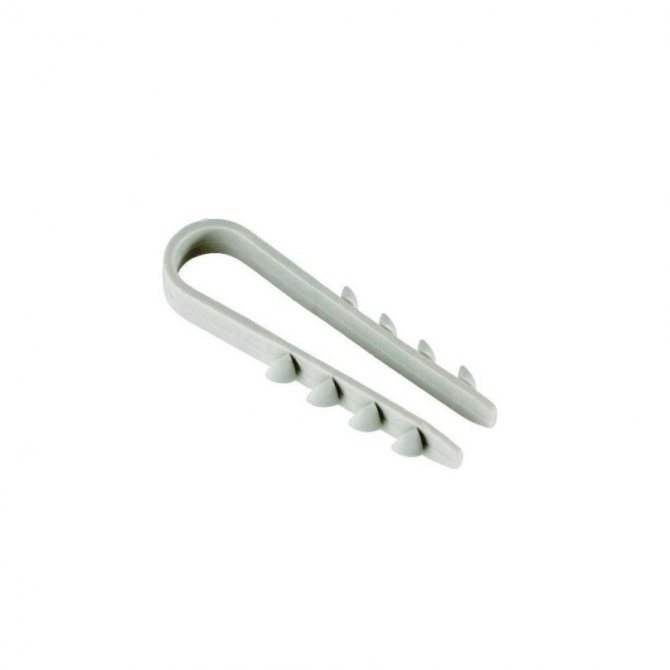

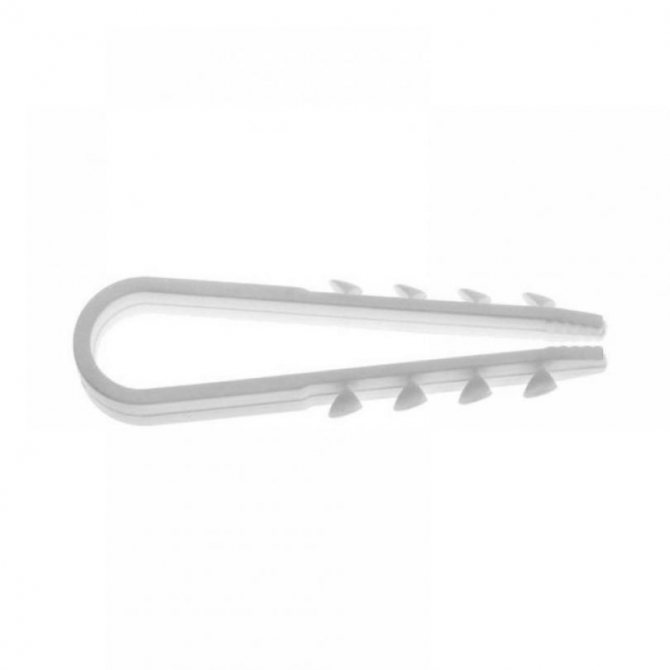

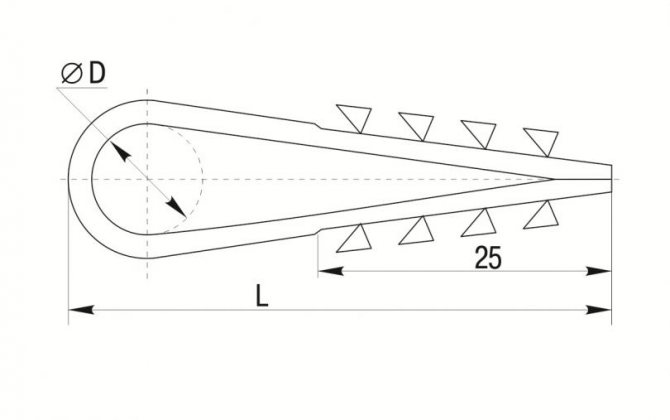

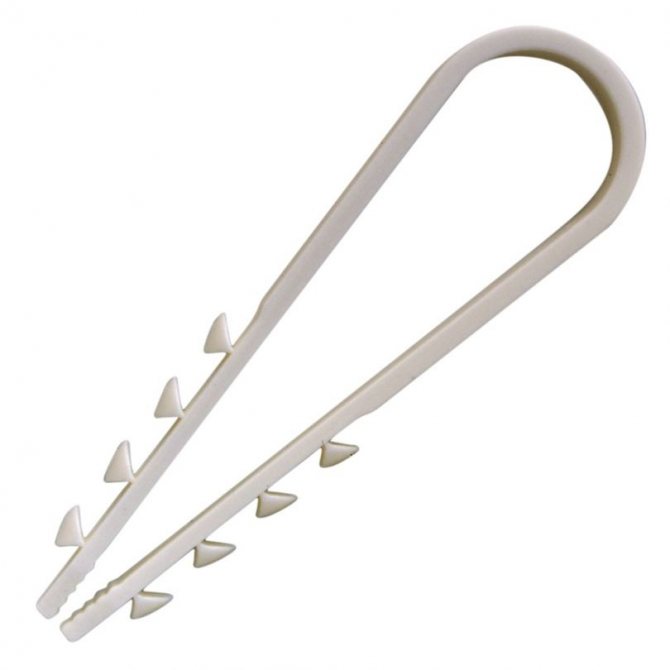

Итак, конструктив такого варианта крепежа – это полоска пластика шириной до десяти миллиметров, согнутая как скоба. Именно по скобе больше всего вариантов на изделиях – какой только её формы нет!

И в виде буквы «С» разных размеров, с продолжающимся крепежом, и эллипсов – больших и маленьких — с таким же лапками и для провода круглого сечения. Широко применяется и дюбель-хомут для плоского кабеля (двухжильного алюминиевого).

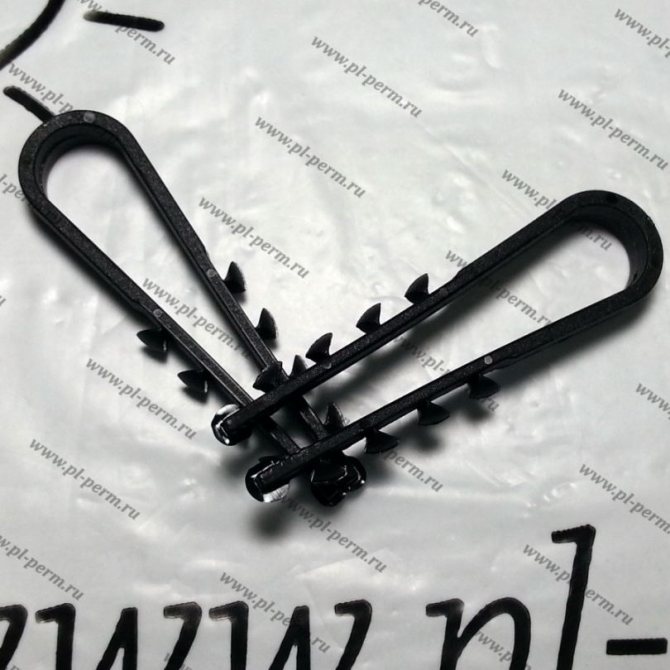

На конце лапок таких дюбелей отлиты зубчики. Они в отверстии не дадут ему провернуться. А это гарантия того, что ваш провод на наружной стене не вырвет порыв ветра.

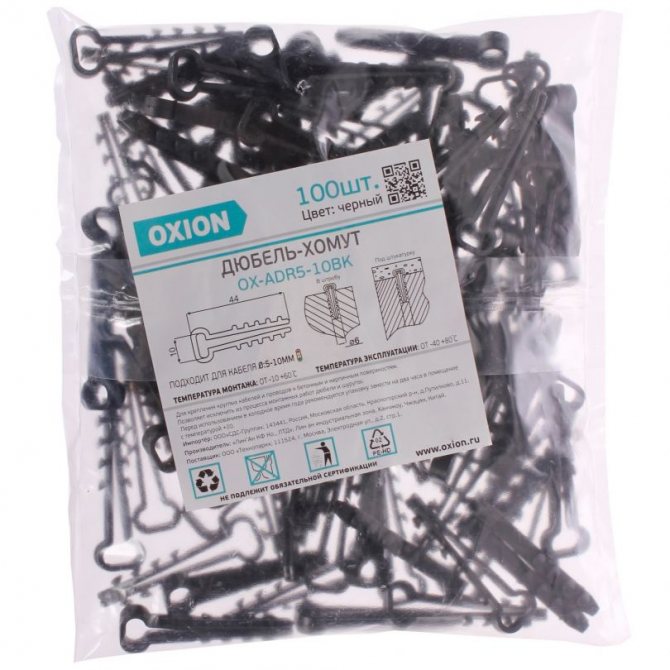

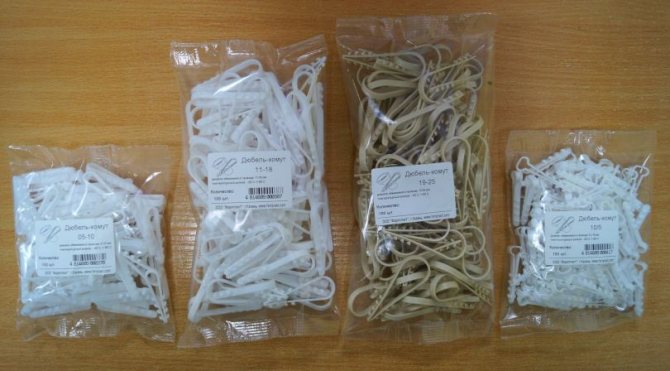

В продаже бывают дюбеля различного цвета, и возникает вопрос: лучше белый дюбель-хомут или черный? Они одинаковы, покупайте по цвету и учитывайте, какой гаммы кабель или основа для проводки.

Крепление провода

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

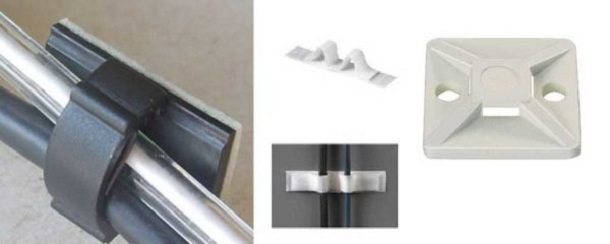

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила

В принципе, рекомендации универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

    Итак, при прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  1. При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  2. Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  3. Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).Если предусматривается запас, следует сделать его менее заметным.
  4. При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  5. Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  6. Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Скрытая прокладка

Крепеж для скрытой прокладки — если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен.

    Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера типа клипсы.
  • Сделать самодельный крепеж.

Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе.

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

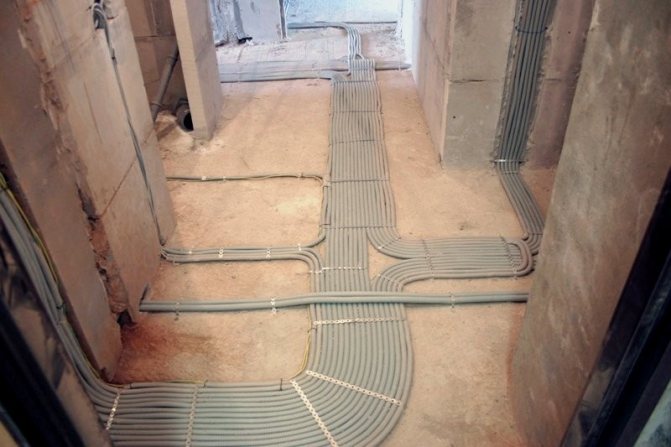

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку.

С точки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку, не разбивая стены, практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель.

На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки.

При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики, да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Открытая прокладка

Крепеж для открытой прокладки — при наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные, например ретро-проводка.

    Другие варианты:

  1. Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный.
  2. Прокладка некоторого количества проводов в специальных плинтусах.
  3. Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
  4. Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.
  5. Выбор есть, но все способы неидеальны, потому каждый решает для себя сам, как и чем ему крепить кабель.

К стене

Крепление провода к стене — в зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие.

К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.

  • Плотные.

Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.

  • Твердые.

Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля.

Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм).

Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

К потолку

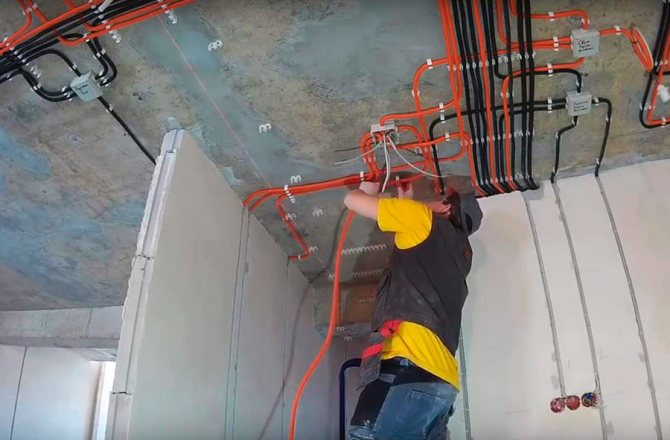

Крепление кабеля к потолку — крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов.

В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

    Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

В штробе

Как закрепить кабель в штробе — о штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня.

Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля.

Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

Штробление. Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы.

Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора.

Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу.

Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком.

Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже.

Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

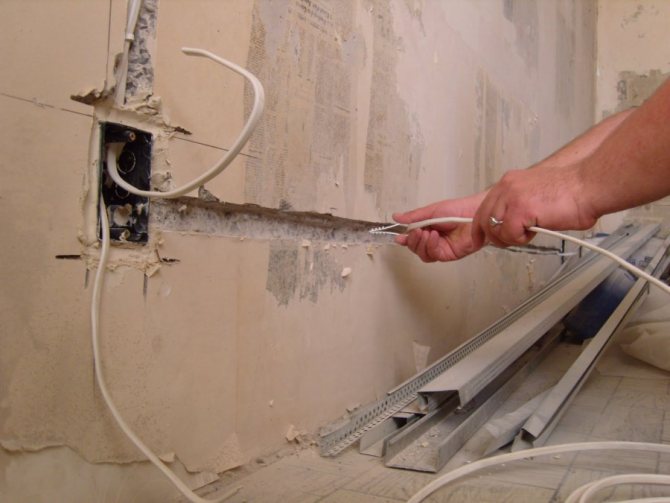

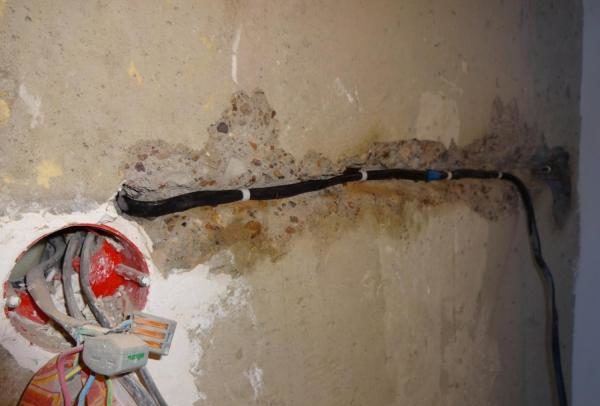

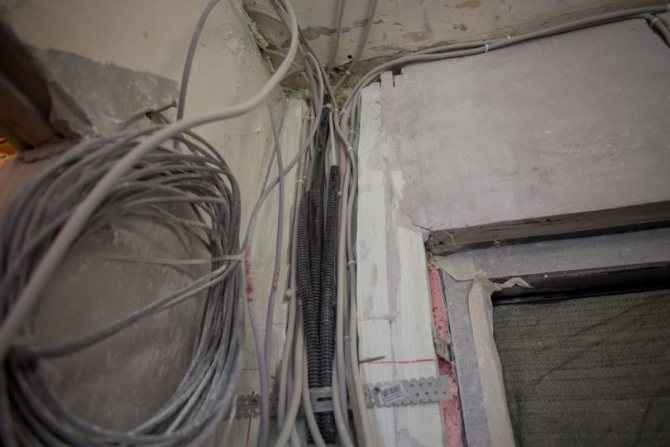

Монтаж кабеля в штробе. И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

  • При помощи перфорированной полосы.

Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

  • Как закрепить в штробе кабель посредством монтажной алюминиевой полосы.

Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

  • Вполне возможно крепить кабель при помощи алебастра.

Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

  • Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов.

Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Вертолеты, ёлочки и клопы

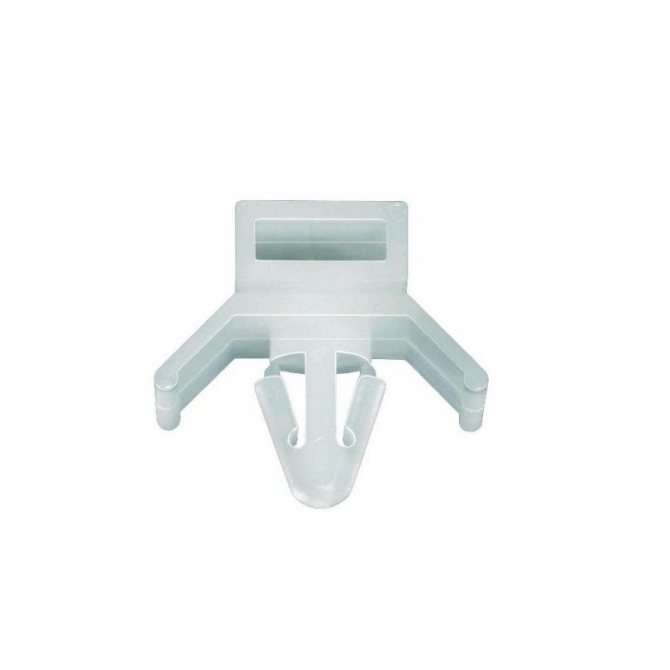

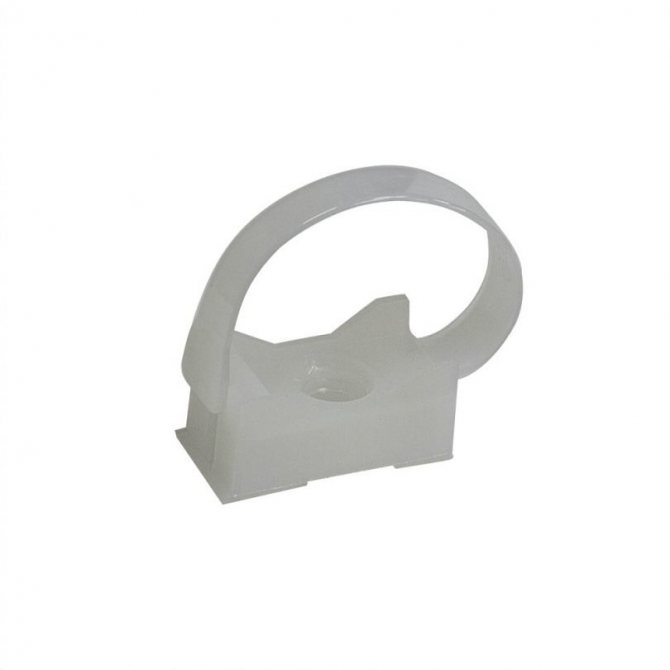

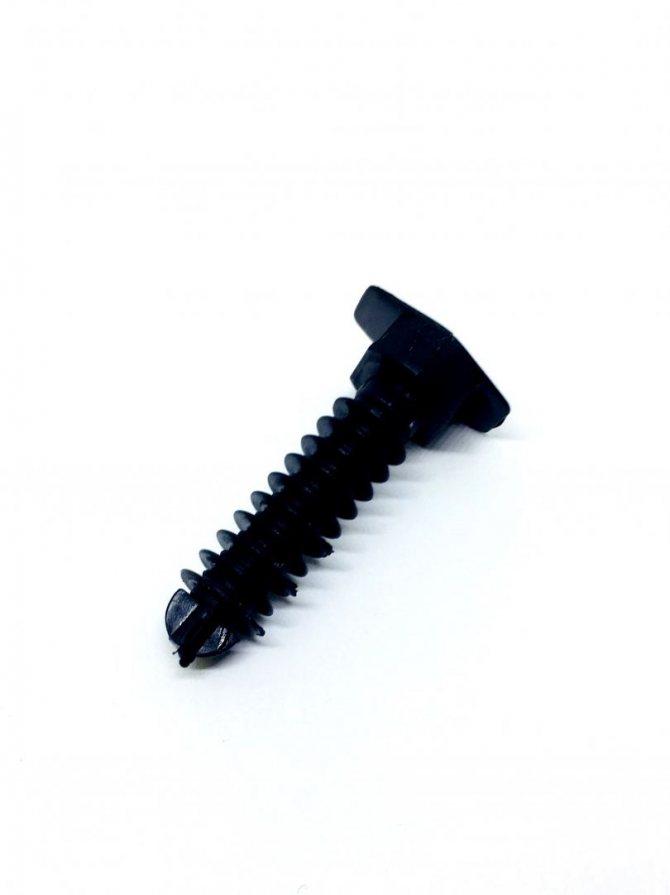

Есть другие конструкционные особенности. Дюбель-хомут с распорным стержнем применяется для кабеля круглого сечения. Он в быту называется «вертолётом». Выдерживает значительную нагрузку и позволяет крепить массивные и тяжелые предметы

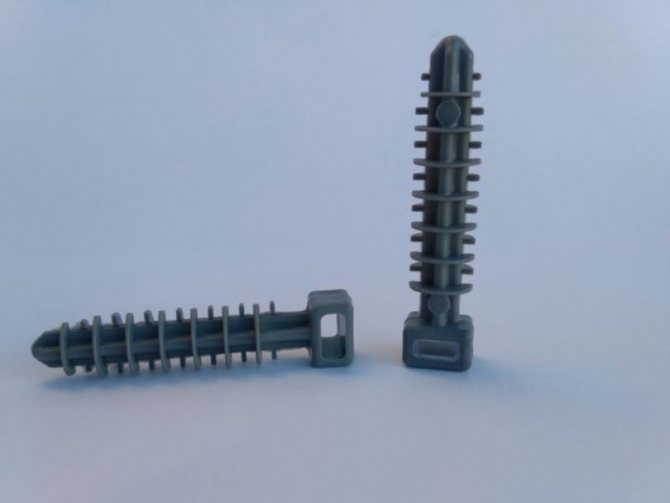

Скоба с зубчиками и плоской головкой называется «ёлочкой» — это дюбель-хомут для плоского кабеля. Такое крепление осуществляется на материалах со средней плотностью.

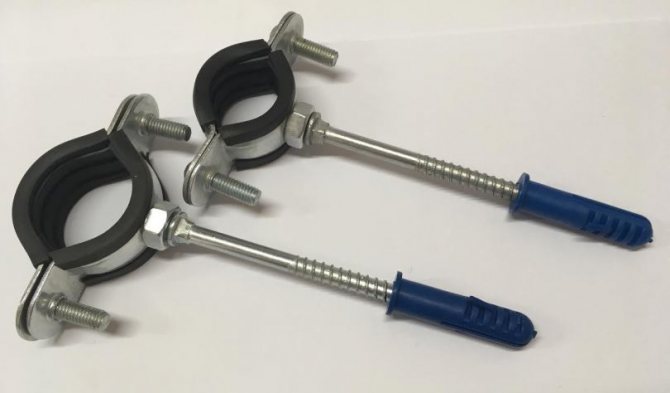

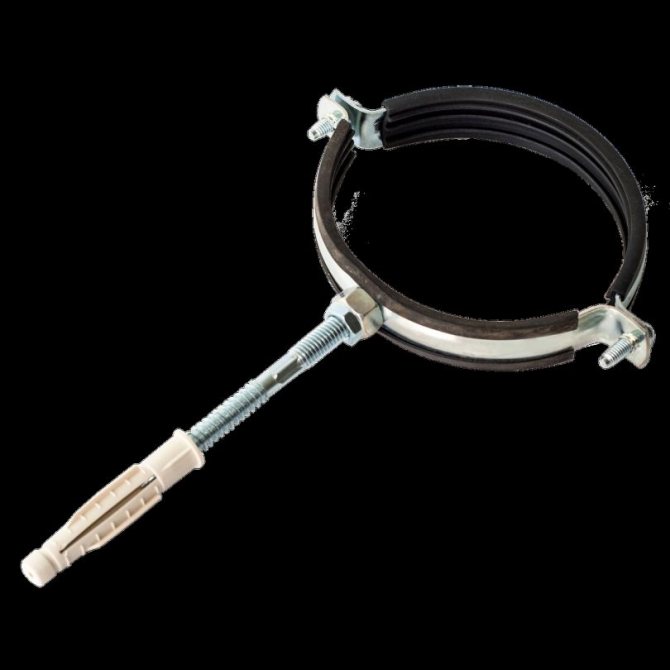

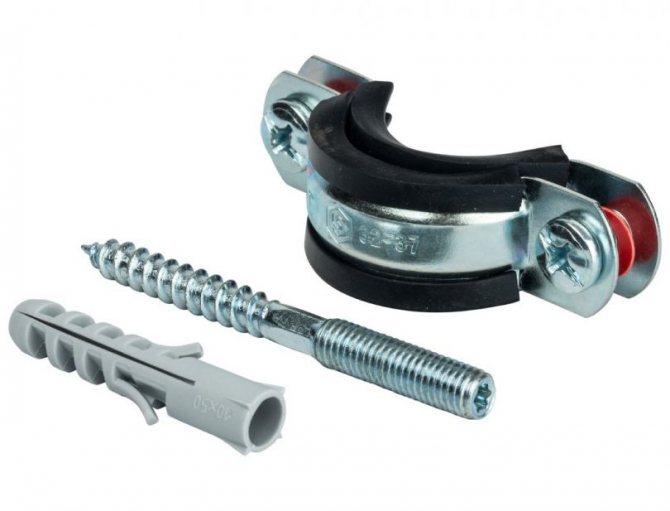

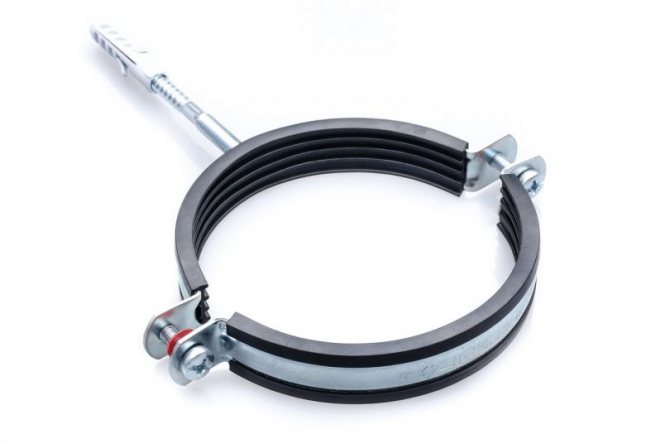

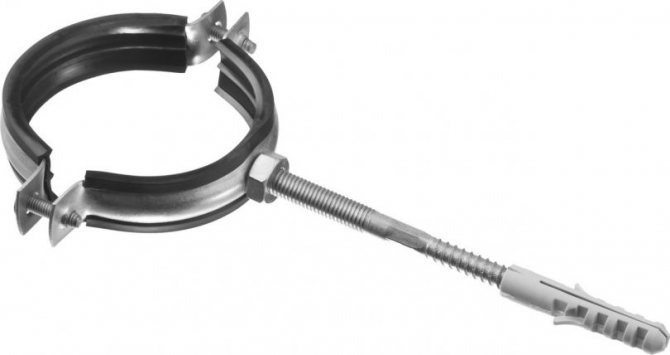

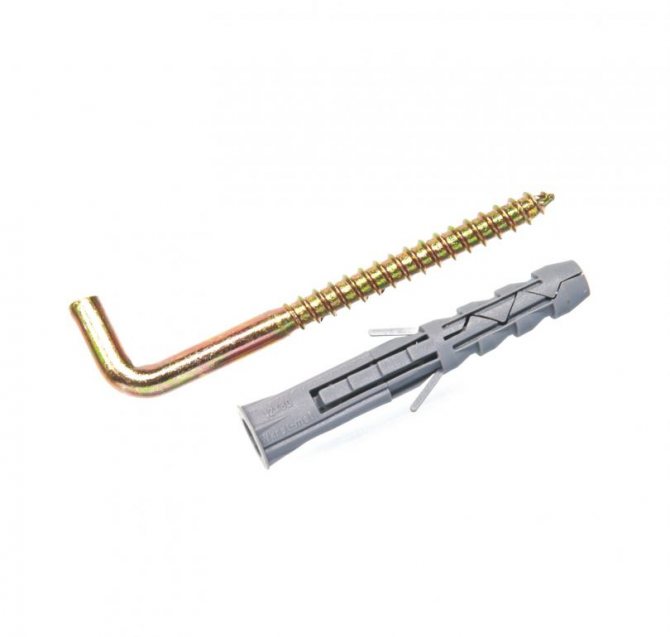

Для подвески тяжелых кабелей надо использовать металлические дюбеля-хомуты, один такой называется «клоп».

Материал для дюбелей

Из чего изготавливают дюбели? Все материалы можно условно разделить на две группы – полиамидную и полиэфирную.

Нейлон – представитель первой группы. Он наиболее популярный материал для создания дюбелей. Полиамиды прочнее других и выдерживает больший вес кабелей. Дюбель-хомут из нейлона лучше, когда полиамид обработан галогенами и становится прочнее. Но и дороже.

Есть один недостаток. Полиамид выдерживает температуру до 90 градусов Цельсия и растяжение при этом снижается в несколько раз. Для проложенных сквозь них электрокабелей эта ситуация не опасна. Но только не для ПВХ-труб с горячей жидкостью. Для них надо подбирать дюбеля из иного материала.

Полиэтилен – бюджетный крепеж, но ему вредит солнечный ультрафиолет. Это надо учитывать, и покупать для внешних проводок дюбеля из стабилизированного варианта. Но и такой дюбель во времени теряет прочность.

Термопластичный полимер – крепеж из него держит подвески надежнее названных выше, но также уязвим ультрафиолетом. Стабилизация полипропилена упрочняет материал, но и повышает его цену. Он больше для внутренних работ.

Виды крепежа для кабеля и проводов

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

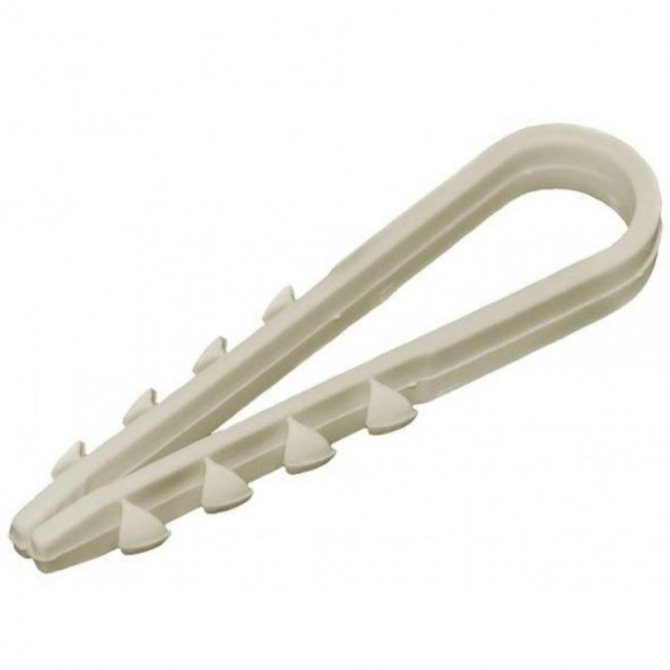

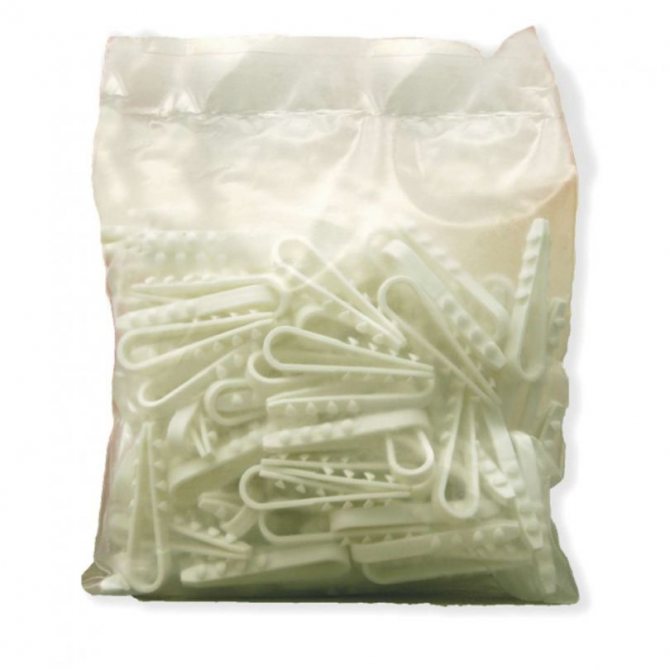

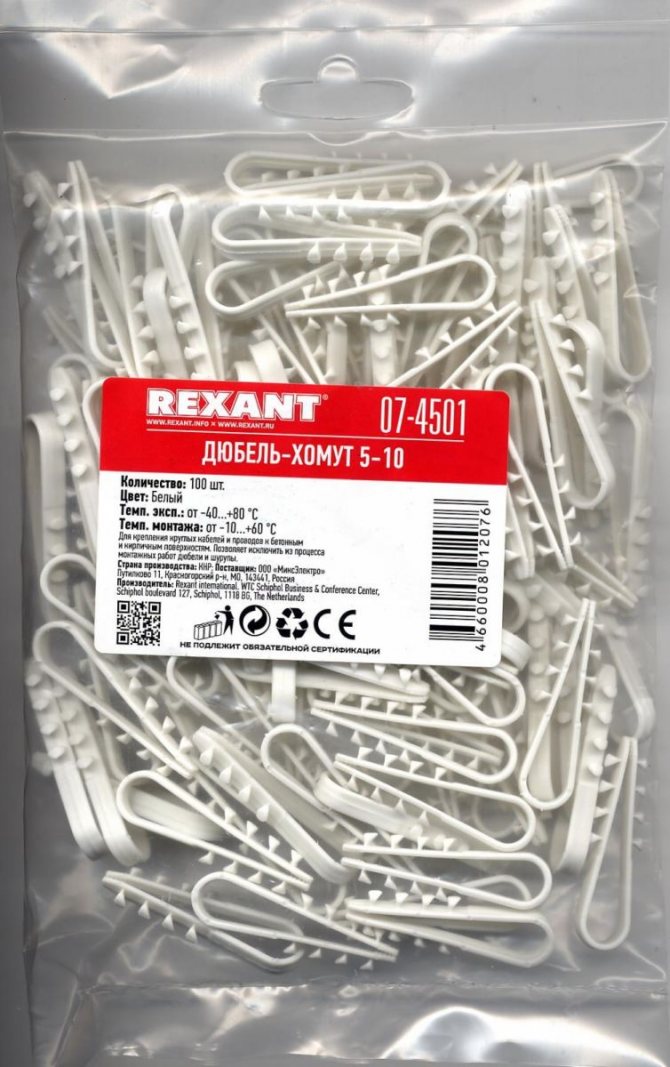

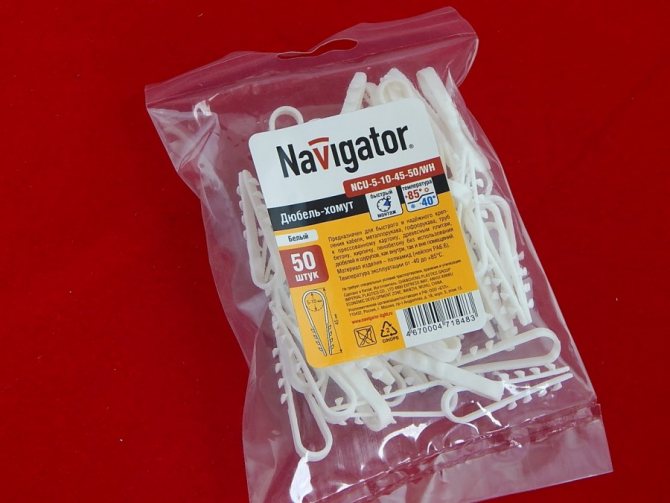

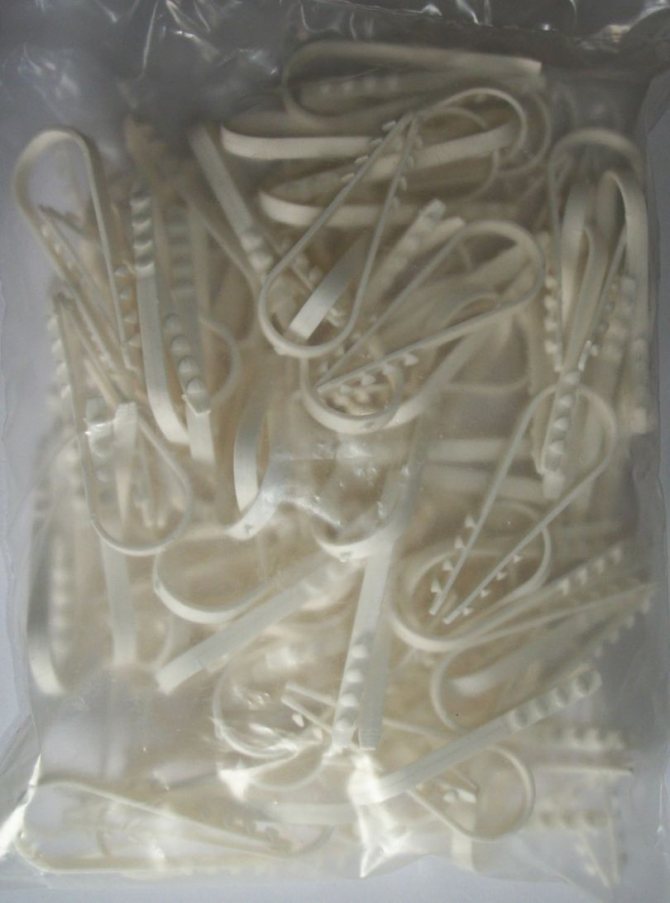

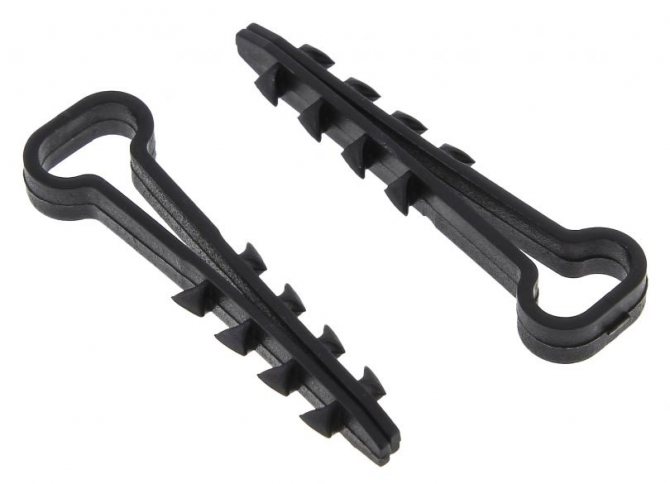

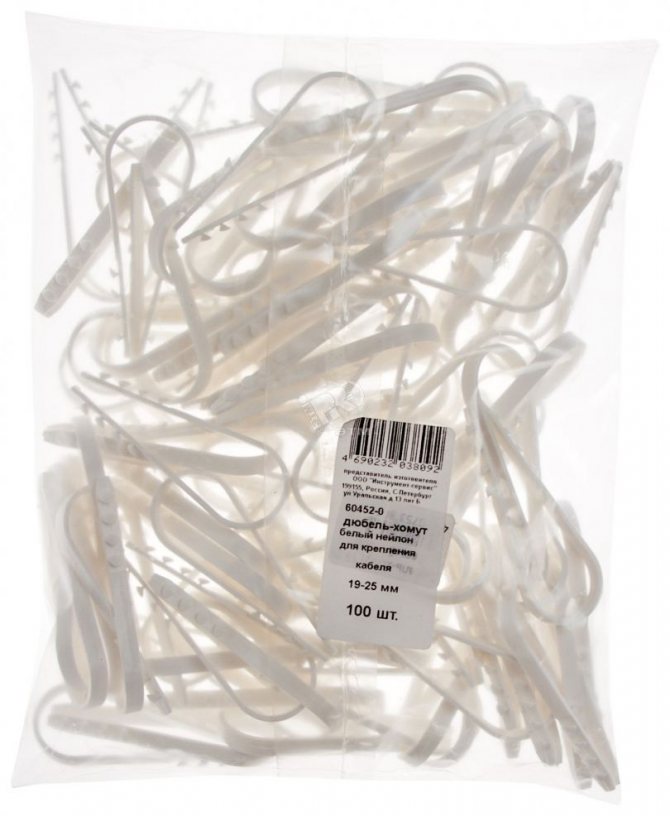

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

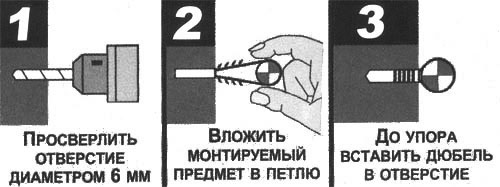

Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

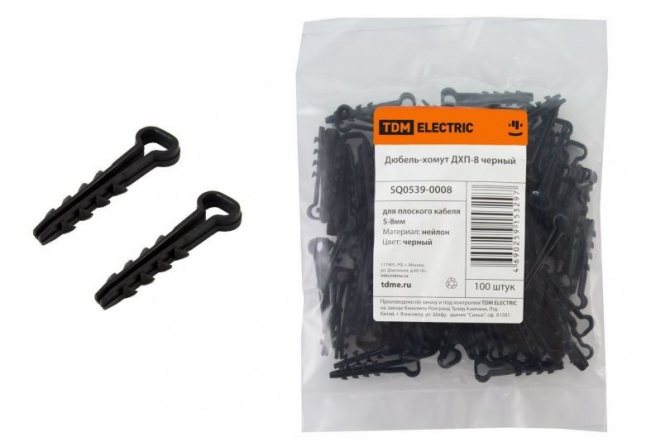

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Дюбель хомуты для крепления кабеля

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

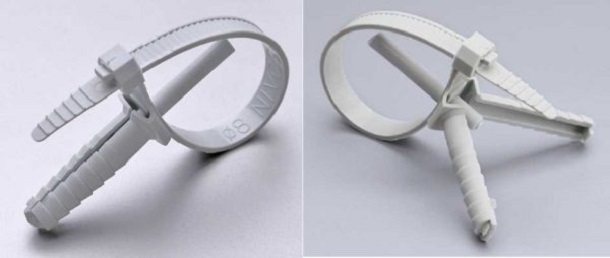

Дюбель-стяжка

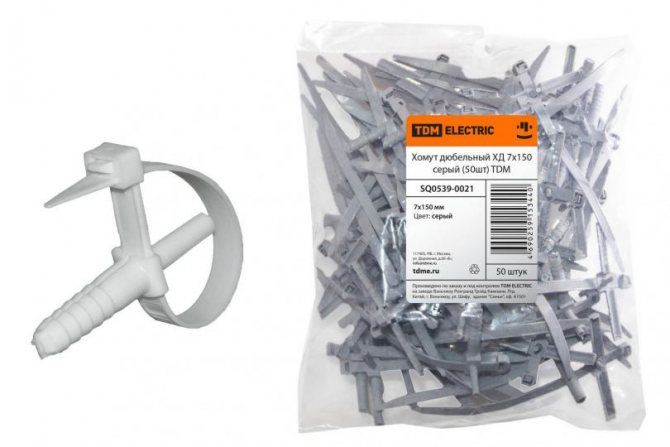

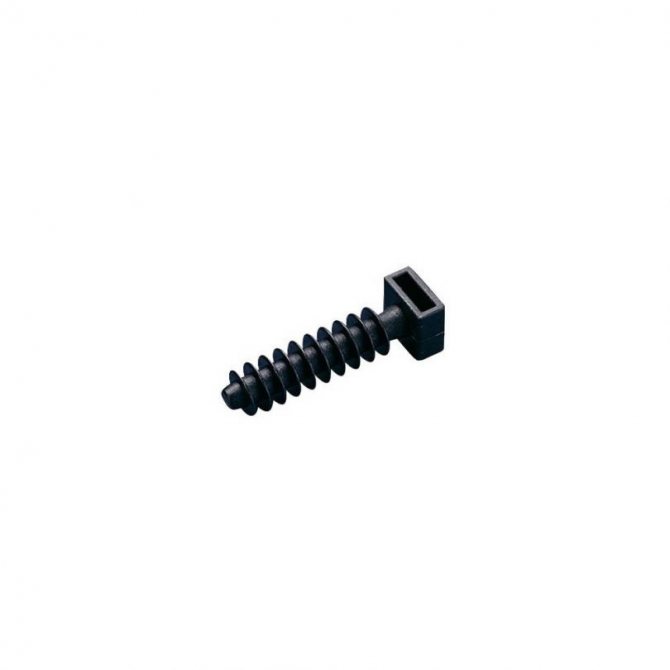

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.

Дюбель-стяжка

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Скоба

Скобы для кабеля бывают пластиковыми и металлическими.

  • Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

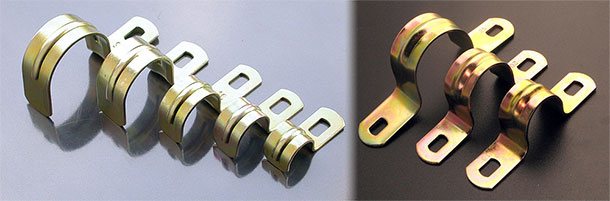

Скоба для крепления кабеля

При этом способе крепления фиксация кабеля к поверхностям выполняется с помощью заранее подготовленных крепежных конструкций, его традиционно используют для крепления проводки.

    Этот способ имеет два достоинства, которые для других способов крепления недостижимы:

  1. Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
  2. Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.

Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).

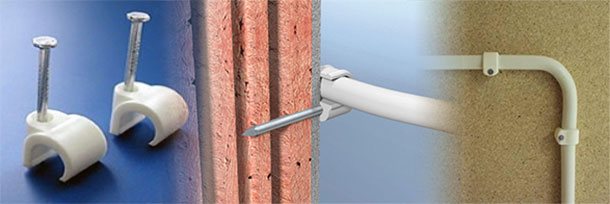

  • Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

Пластиковая скоба для крепления кабеля

В общем если ремонт уже завершен и требуется аккуратно развести кабель над плинтусом — это идеальный вариант, просто и дешево.

Клипса

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

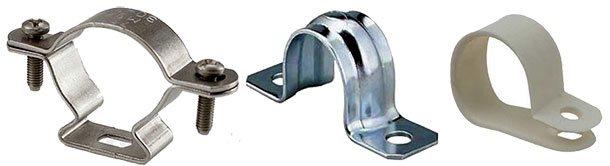

Клипса для кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки.

Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Отличный вариант для крепления кабеля к плотным поверхностям: древесине и ее производным, штукатурке — клипса с гвоздем. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме гвоздевые скобы есть круглые и прямоугольные — под разной формы проводники.

Клипса с гвоздем

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

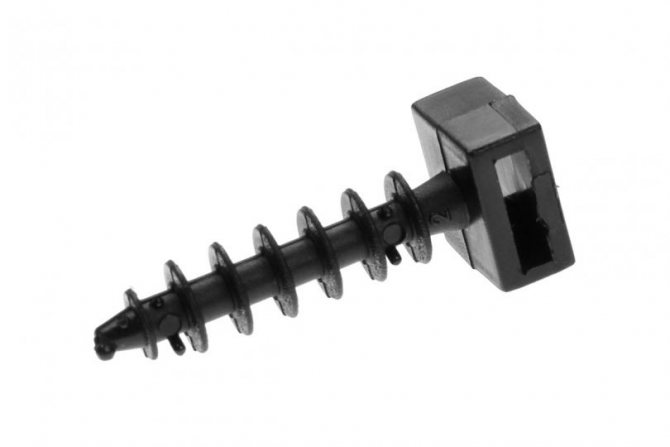

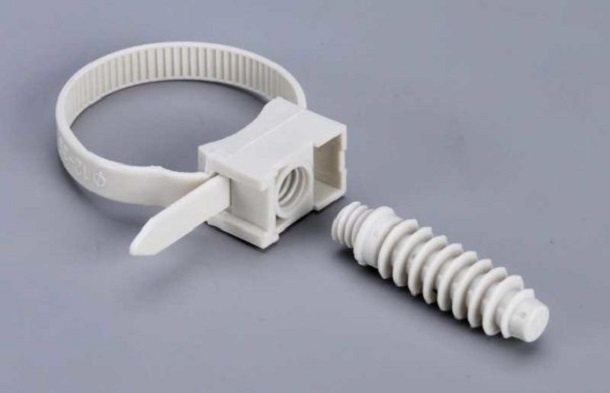

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

Кабельные стяжки с площадкой под дюбель (КСП)
КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

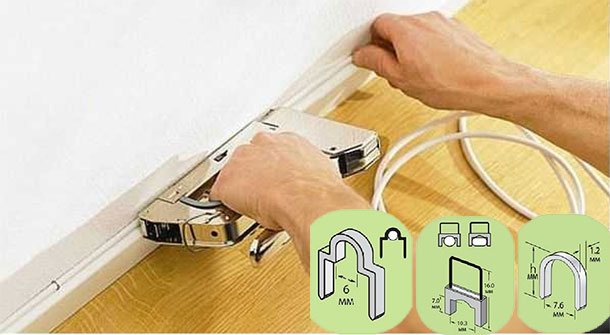

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами.

Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

U-образные скобы из степлера

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны.

Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах.

Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

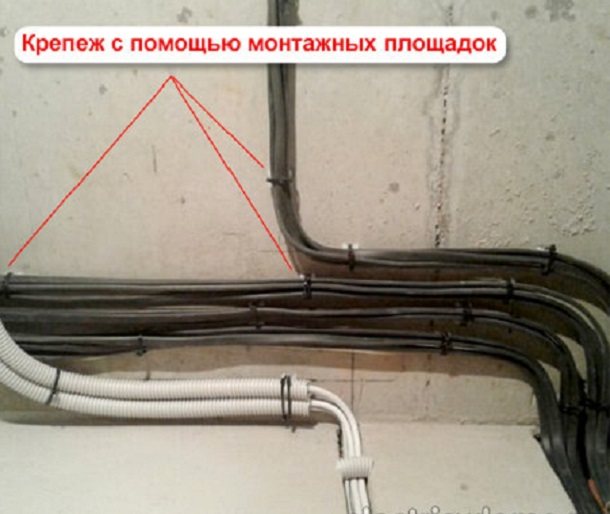

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО (площадка с монтажным отверстием).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм, в него вставляется обычный дюбель, и площадка крепится к основанию (стене или потолку) саморезом.

Монтажная площадка для крепления кабеля

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Монтажная площадка для крепления кабеля

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Крепление для гофры

Крепление для гофры

Крепление клипсы для гофры осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Лента монтажная

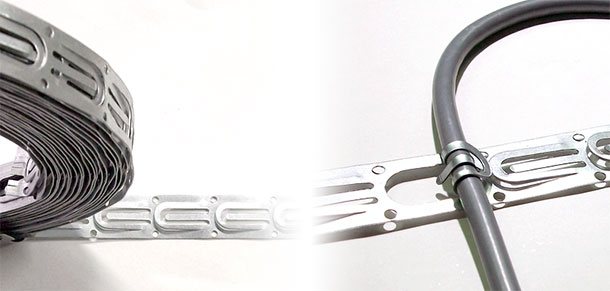

Лента монтажная для крепления кабеля

Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная. Каждый зажим ленты имеет язычок с отгибом и лепесток. Лепесток выступает над поверхностью ленты, что облегчает его загиб, например, отверткой. Небольшой отгиб на конце язычка обеспечивает надежное закрепление кабеля «в замок».

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию.

В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой.

    Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  1. напольные;
  2. магистральные;
  3. плинтусный;
  4. парапетные.

Кабель каналы различных размеров

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей».

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов.

Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Крепеж для упорядочения пучка проводников

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента.

Для крепления на мебель или пластиковые панели — это очень удобно, клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек.

Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Плюсы и минусы дюбелей-хомутов

Преимущества:

  • экономны – в крепеже только одна деталь в сравнении с дюбелями и дюбель- гвоздями;
  • простота монтажа и его скорость;
  • быстрый и легкий ремонт;
  • надежное крепление кабеля.

Недостатки:

  • не горюч, но деформируется при достаточно сильном нагревании, как внутреннем (по кабелю), так и внешнем;
  • не годится для квартир из-за открытой навески проводов и кабелей.

Монтаж крепежных изделий


Дюбель-стяжка и другие подобные изделия монтируются очень легко. Перед установкой крепежей обязательно нужно высверлить под них отверстия. Отчасти особенности монтажа зависят от типа детали.

Простую скобу устанавливают так:

  1. На стене отмечают точки фиксации с шагом 0,25 м (при большем значении возможно провисание кабеля). В участках со сменой направления его уменьшают до 0.1 м.
  2. Просверливают отверстия с таким же диаметром, как у дюбеля, и на 1-1,5 см глубже длины.
  3. Провод укладывают по полученной линии.
  4. Дюбель надевается на кабель и вставляется в отверстие. Зубцы упираются в углубление изнутри и не дают креплению выпасть.

Стальные детали с хомутом и пряжкой монтируют немного иначе. После высверливания отверстий лента складывается и ею огибается дюбель. Деталь вбивается в стену с лентой посредством молотка. Кончики хомута отгибаются. В дюбель вкручивается самонарезающий болт до упора. Кабель прокладывают промеж концов ленты и монтируют пряжку на хомут. Конец последнего подтягивается для прочного (но не чрезмерного) прижатия провода. Концы пряжки отгибаются для фиксации.

Как технологично применять

Дюбель-хомуты предназначены только для прокладки кабеля. Но чтобы он был не толще 2,5 сантиметра.

При выборе учитывайте следующие факторы:

  • подбирать диаметр хомута под каждый кабель. Хомут в 10 – 15 мм кабель в 20 мм не выдержит;
  • внимание форме хомута – плоский или круглый будет кабель, под них и дюбеля выбирать;
  • дата выпуска. Дюбель-петля рассчитана на полтора – два года эксплуатации. Но не с момента монтажа, а производства.

Для чего фиксируется проводка

Существует множество различных способов установки электропроводки, но независимо от выбранного, она обязательно должна быть закреплена. Даже в случае скрытой прокладки в штробах, проделанных в вертикальной или горизонтальной плоскости стены, кабель следует надежно закрепить, а уже после штукатурить отверстия. Ни один провод не должен выходить за края штроб и мешать проведению оштукатуривания и отделки.

Аналогична ситуация для открытой прокладки. Кабель нужно надежно закрепить на всем протяжении электрической линии, и только после этого спрятать внутри гофры, специальных коробов и прочих декоративных изделий. То же самое следует делать при прокладке за навесными и натяжными потолками.

Закрепить провод можно практически на любых стенах – кирпичных, гипсокартонных и деревянных. Для выполнения работ с помощью дюбель-хомутов желательно подготовить дрель или перфоратор с набором подходящих сверл.

Цена вопроса

Крепежные материалы продаются самостоятельно или прилагаются к кабелю или ПВХ-трубе. Цена на дюбель-хомут определяется материалом и особенностями конструкции.

Пластиковый хомут оценивается в 50-73 руб. за сотню. Крепеж из металла обойдется в несколько раз дороже.

«Вертолет» идет по шестьдесят за такое же количество. Дюбель-хомут 5 (10) белый за столько же и оптом — 40 рублей.

Правила крепления кабелей к потолку

Закрепить проводку к потолку сложнее, чем к стене.

  1. В одиночку выполнять такие работы неудобно, а часто — небезопасно, поэтому необходим помощник.
  2. Проводка может прокладываться открыто, в гофрорукавах, в штробах, с последующей штукатуркой.
  3. При креплении к потолку расстояние между клипсами не должно превышать 40 см. Исключение — прокладка на специальных монтажных галереях либо в жестких трубах.

Размещение кабельных трасс на потолке

Фиксирующие приспособления ставятся в местах поворота и примыканий к точкам подключения, независимо от расстояния до предыдущего места фиксации.

Как и любая работа, связанная с электрическим током, установка креплений имеет множество особенностей, несоблюдение которых влечет за собой неприятные и даже трагические последствия. Выполнять такие операции должен специалист, владеющий навыками электромонтажа.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

46.73%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

37.64%

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

15.63%

Проголосовало: 627

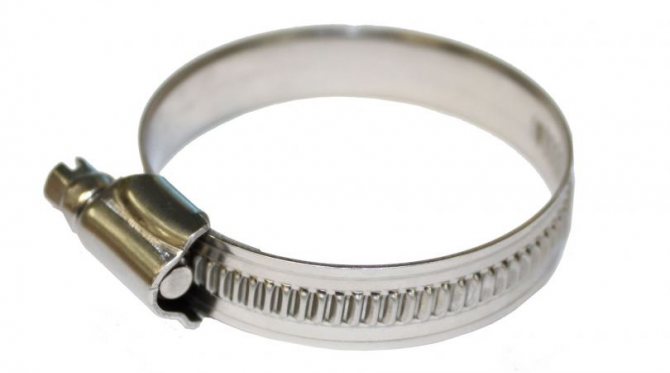

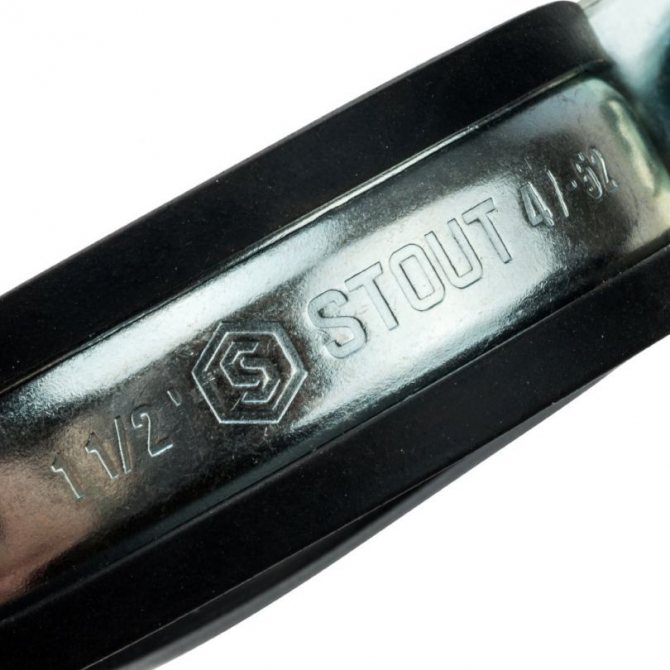

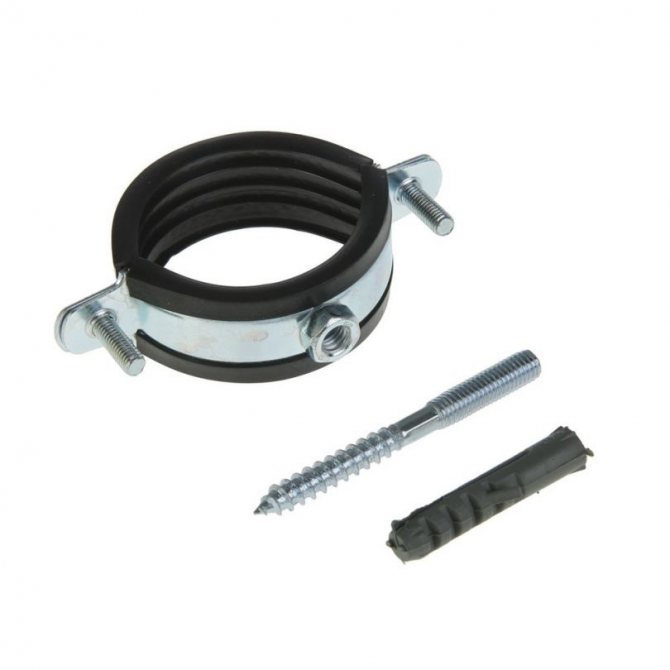

Фото дюбель-хомутов

Ссылка на основную публикацию
