NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Выполняя строительно-ремонтные работы, а также при современном проектировании разделов электрического освещения, будь-то жилой объект (например, дом, квартира) или производственное помещение (завод, фабрика), мы постоянно сталкиваемся с вопросом выбора кабельно-проводниковой продукции.

В этой статье рассмотрим выбор между двумя популярными марками кабелей, а именно NYM и ВВГнг. Оба типа являются довольно распространенными при выполнении монтажных работ. Рассмотрим их основные характеристики, а также остановимся на их отличительных чертах.

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской.
Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

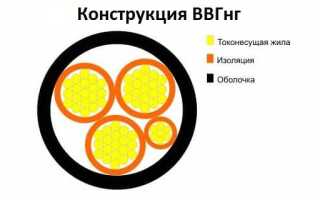

Конструкция ВВГнг

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Конструкция NYM

Сечение жилы

В отличие от ВВГнг-LS, кабель ВВГнг имеет меньшее сечение жилы, исключительно в отношении четырехжильного и пятижильного силовых проводников. Так, например, четырехжильный ВВГнг-LS имеет сечение 70 мм2, а ВВГнг – 90 мм2. Эти же, но уже пятижильные проводники, имеют следующие сечения – 185 мм2 и 120 мм2, соответственно.

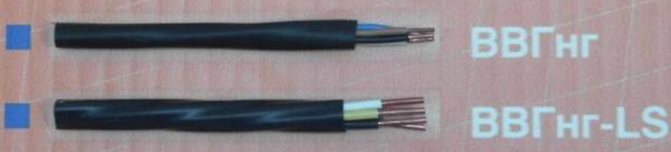

Чем отличается кабель ВВГнг от ВВГнг ls

Что означают названия

Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.

NYM, в соответствии с принятым европейским союзом стандартом означает:

  • N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
  • Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
  • М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
  • J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.

ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:

  • В – виниловая изоляция жил;
  • В – материал оболочки из такого же пластиката;
  • Г – голый, броневой покров отсутствует;
  • нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.

Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.

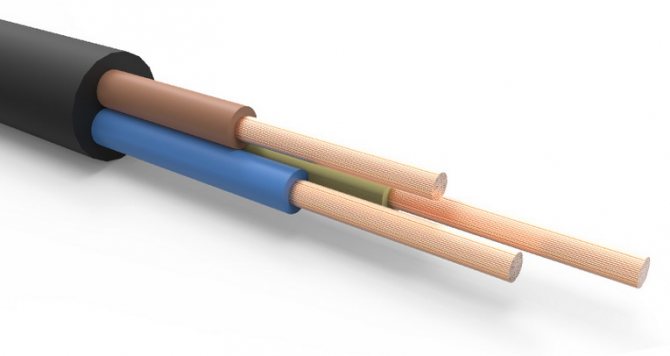

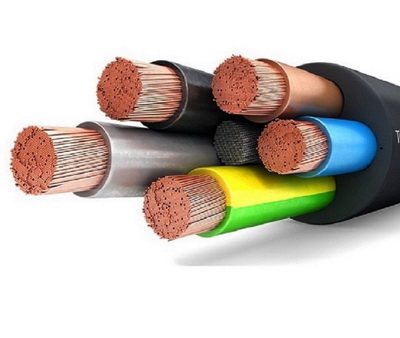

КГ — рассчитан на суровые условия

Пожалуй, лучшим решением для уличного использования является кабель с маркировкой КГ. Он имеет изоляционный слой из резины на основе натурального каучука. Причем такая изоляция используется и снаружи, и для самих жил. Это помогает изделию сохранять высокую гибкость даже при сильном морозе, а также делает его устойчивым к ультрафиолету — оболочка не растрескивается. Выдерживает повышенную влажность воздуха. Он подходит для наружного освещения дач, частных домов, предприятий. Может использоваться на автомойках и производственных участках. Часто является основой для создания удлинителей и питания оборудования.

Разбираемся с маркировкой

  • К — кабель
  • Г — гибкий

Он имеет медные жилы — от 1 до 5 штук. Сечение может составлять до 95 кв. мм. Например, маркировка 3×4 обозначает, что кабель трехжильный, а сечение жил составляет 4 кв. мм. Также есть дополнительные буквенные обозначения: т — кабель подходит для тропической зоны и помещений с влажностью воздуха до 98%; н — негорючий с маслостойкой изоляцией; хл — устойчивый к холоду, выдерживает морозы до -60 °С.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

  • во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

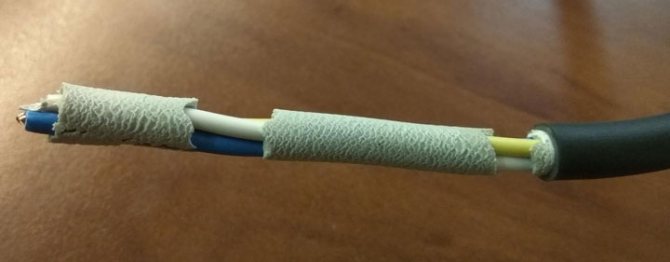

тройная изоляция на кабеле NYM

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает. А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

  1. ВВГнг – напряжение испытания – 3кВ
  2. NYM – напряжение испытания 2,5кВ
  • во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

  • в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

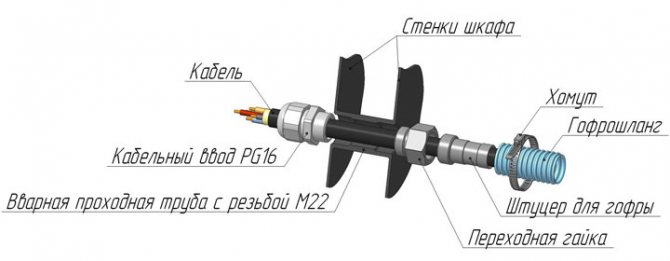

герметизация кабеля при вводе в шкафы

  • и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Ценовая политика

Конечно, же, цена является основным различием и повод к выбору. Формирование цены зависит от количества и качества используемых материалов. В случае с рассматриваемыми силовыми кабелями, материалы используются качественные, вплоть до трубчатой ПВХ оплетки, но их количество разное. В случае с ВВГнг-LS их больше, да и метод производства сложнее. Эти два фактора и влияют на цену, которая, кстати, выше, приблизительно на 12%, в отношении вышеупомянутого ВВГнг.

ВВГнг(А)-LS

ВВГнг(А)-LS

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой.

Техническая характеристика, типоразмер 3х4 Значение для
NYM ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В 660 660
Температура
Диапазон нормальной эксплуатации кабеля, °С -50 ÷ +50 -50 ÷ +50
Предельно допустимая температура, не более, °С 70 70
Аварийное длительное, не более 8 часов, повышение не более, °С 80 80
Допустимая при КЗ в течение до 4 сек, не более, °С 160 160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С -5 -15
Испытание
Испытательное напряжение, В 2000 3000
Время теста, мин 5 10
Механические
Номинальная толщина изоляции 0.8 0.7
Номинальная толщина промежуточного слоя 0.4 нет
Номинальная толщина оболочки 1.6 1.5
Вес 1 километра кабеля 270 194
Форма кабеля в сечении Круглый Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз 4 7.5
Возможность уплотнения при вводе в оборудование Да Нет
Не распространяет горение при прокладке, Одиночная Групповая
Способность кабеля втягивать воду, гигроскопичность Нет Да
Стойкость оболочки к ультрафиолетовому излучению Ниже Выше
Удобство разделки концов кабеля Выше Ниже
Цвет наружной оболочки Светло-серый Черный
Номинальный срок эксплуатации, не менее, лет 30 30
Стоимость Выше Ниже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

  • Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
  • Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
  • Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
  • Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
  • Стоимость ВВГнг ниже.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

  • характеристики NYM
  • характеристики ВВГнг

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

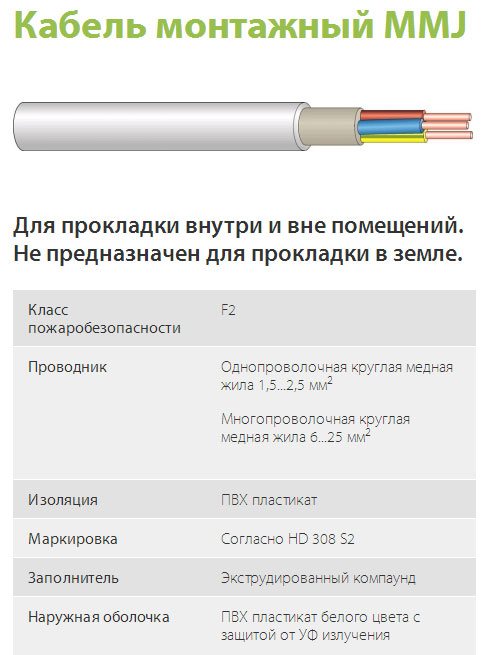

марка кабеля mmj характеристики

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

КГ, ВВГ и NYM: разбираемся с типами кабеля и выбираем подходящий

Содержание

  • КГ — рассчитан на суровые условия
  • ВВГ — безопасное решение для жилых помещений
  • NYM — уверенность на долгие годы
  • Что учесть при выборе кабеля

Если вы придете в магазин и посмотрите на кабели, то сразу нелегко будет понять, какой же выбрать. На вид они мало чем различаются. Только зоркий глаз профессионального электрика обратит внимание на количество жил, оболочку и маркировку. Наша статья поможет и вам разобраться с основными видами, которые распространены сегодня в жилых, офисных, торговых и промышленных помещениях.

В каждом месте предъявляются свои требования к электропроводке. Например, на автомойке она должна выдерживать высокую влажность. Уличное освещение на территории коттеджа надо делать с учетом воздействия на кабель ультрафиолета и низких температур. Для внутренней электропроводки важна ее негорючесть и низкое образование дыма. Вы уже знаете, какие требования предъявляются к вашему объекту? Тогда изучите нашу подборку и примите верное решение.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Где и как лучше купить?

Мы надеемся, что предоставленная информация помогла вам определиться, что лучше выбрать для электропроводки: NYM или ВВГнг, а также объяснила их схожесть и отличия. Если у вас есть какие-либо вопросы, обязательно задавайте их менеджерам на сайте https://xcabel.ru/. Там же вы можете заказать качественный и недорогой кабель, который соответствует ГОСТу или ТУ.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях: Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

провод ПВ-3 технические характеристики

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

этажный распредщиток с учетом в многоэтажном доме

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.

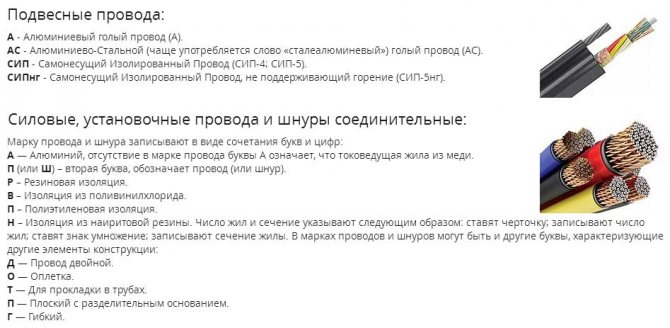

расшифровка сокращений шнуров и подвесных кабелей

что означают буквы в сокращении марки проводов

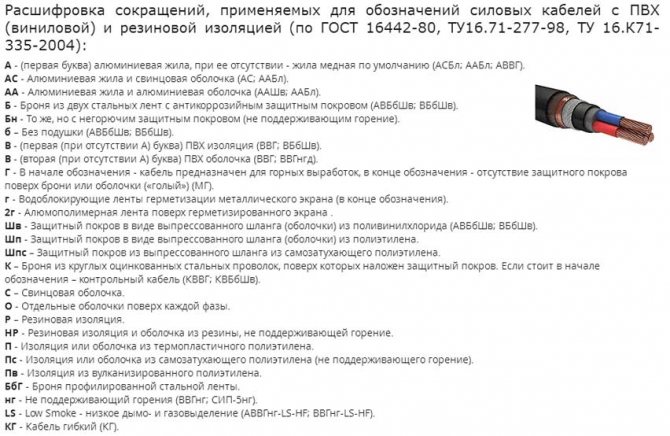

расшифровка обозначений букв в названии кабелей с ПВХ изоляцией

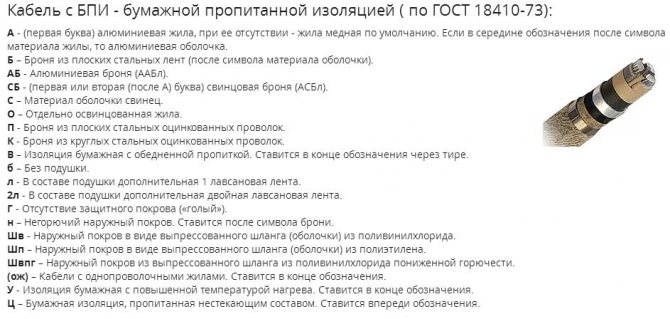

расшифровка букв в названии бумажных кабелей

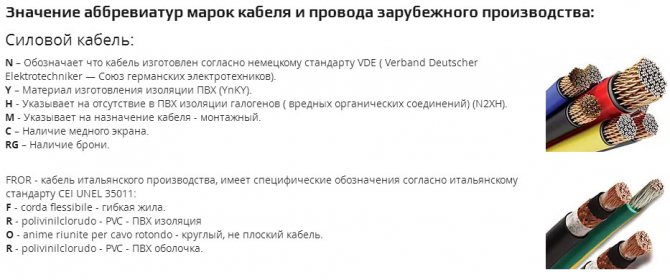

абревиатура сокращений букв в марках силовых кабелей

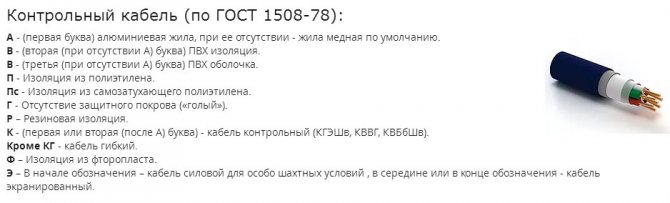

расшифровка обозначений контрольных кабелей

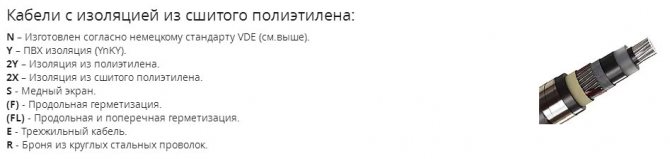

абревиатура кабеля из сшитого полиэтилена

Советы по выбору

Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки. Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения. Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.

Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.

Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.

Таблица выбора сечения

Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!
