Голый провод марка А (алюминиевый) и АС (сталеалюминиевый)

Главная » Ассортимент » Провод и кабель

Голый провод без изоляции производится и продаётся на предприятии УралСвет следующих видов: алюиниевый провод марки А; сталеалюминиевый провод марки АС (при применении проволоки с цинковым покрытием 2 группы марка провода обозначается АС2). Провода применяются для передачи электроэнергии в воздушных электрических сетях. Устанавливаются на опоры ЛЭП.

Провод алюминиевый марки А — характеристики

Наименование Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм Разрывное усилие провода, не менее Н Строительная длина, не менее м
Провод голый алюминиевый 1 6 43 5,1 3021 45 0 0
Провод голый алюминиевый 25 68 6,4 4500 40 0 0
Провод голый алюминиевый 35 94 7,5 5913 40 0 0
Провод голый алюминиевый 50 135 9 8198 35 0 0
Провод голый алюминиевый 70 189 10,7 11080 25 0 0
Провод голый алюминиевый 95 252 12,3 14784 20 0 0
Провод голый алюминиевый 120 321 14 19890 1500
Провод голый алюминиевый 150 406 15,8 24420 1250
Провод голый алюминиевый 185 502 17,5 29832 1000
Провод голый алюминиевый 240 655 20 38192 1000
Провод голый алюминиевый 300 794 22,1 47569 1000

Голые провода для линий электропередач

Голые провода для линий электропередач применяются на линиях электропередач с напряжением в 1000 В. Из-за нахождения на воздухе они постоянно подвержены воздействиям атмосферы, а значит, должны иметь достаточную механическую прочность, а также быть устойчивыми к коррозии. Голые провода для линий электропередач различаются по конструкции:

  • Однопроволочные, которые состоят из одной проволоки со сплошным сечением.
  • Многопроволочные, из одного металла, которые состоят из 7, 19, 37 отдельных, скрученных в месте проволок.
  • Многопроволочные, из двух металлов, изготовленные из оцинкованной жилы, вокруг которой располагается алюминиевая часть.

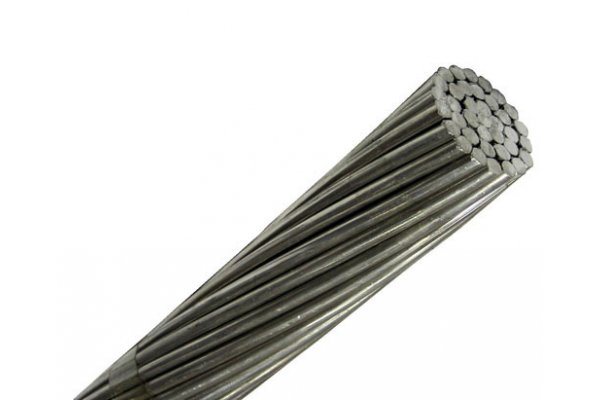

Провод марки АС

Неизолированный провод изготовлен из стального сердечника, и проволоки из алюминия. Направление соседних повивов скрутки строго противоположное.

Провод марки АС используют в воздушных электросетях с функцией передачи электроэнергии на суше, в различных микроклиматических районах.

Провод марки АС прокладывают на воздушных опорах ЛЭП. Допустимая температура при эксплуатации по Цельсию в пределах от минус 60 до плюс 40.

Провод марки АСК

Это неизолированный провод, который применяется в целях передачи электроэнергии по воздушным линиям электропередачи. Стальной сердечник провода марки АСК многопроволочный, изолированный с помощью двух лент из полиэтилентерефталатной пленки с нейтральной смазкой повышенной нагревостойкости. Используется провод марки АСК у берегов морей или же соленых озер. Токопроводящая жила провода алюминиевая.

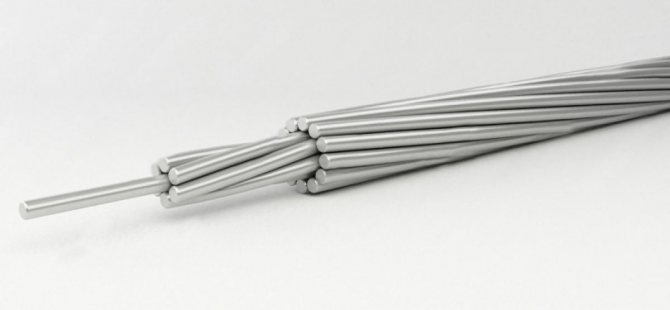

Провод марки А

Основа провода – это проволочная конструкция из алюминия. Наружные витки провода марки А направлены вправо, а внутренние – в противоположную сторону. Данный вид провода применяется вне воды, с целью распределения электрической энергии в электрических линиях. Провод марки А допускает нагрев в течение долгого времени в пределах температур до +90 градусов по Цельсию. Срок эксплуатации составляет более 45 лет.

Провод марки М

Неизолированный провод марки М изготовлен из одной или нескольких скрученных проволок из меди. Соседние повивы проволоки направляются в противоположные друг к другу стороны, а наружные витки направлены вправо. Провода марки М передают электроэнергию в электрических сетях на суше и море во всех микроклиматических районах. Срок службы таких проводов составляет около 45 лет.

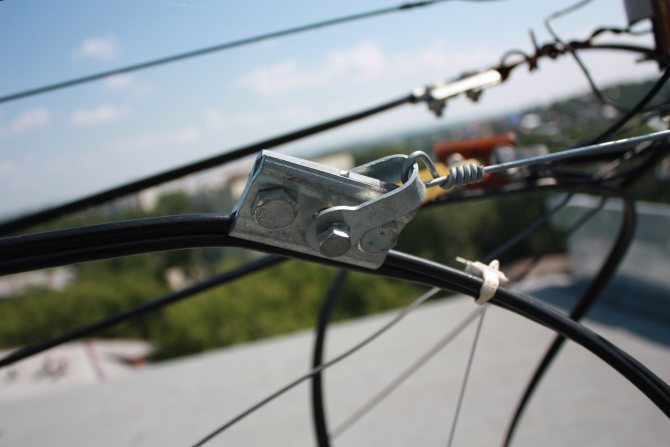

Замена проводов марки АС на СИП

СИП – самонесущие, скрученные изолированные провода, превосходят традиционные голые провода А или АС. Их преимущества очевидны:

  • Высокая надежность при обеспечении электроэнергией.
  • Резко сниженные эксплуатационные затраты, вызванные их высокой надежностью, бесперебойностью обеспечения энергией потребителей, отсутствием необходимости делать широкие просеки лесных массивов для прокладывания ВЛИ.
  • Отсутствие или же незначительное появление гололеда и снега на изолированной поверхности СИП.
  • Уменьшение реактивного сопротивления СИП в сравнении с неизолированными марками проводов.
  • Замена проводов марки АС на СИП проста в монтаже, есть возможность подключить новых абонентов под электрическим напряжением, не отключая остальных от электроэнергии и вследствие этого сократить сроки ремонта или монтажа.
  • Значительное сокращение несанкционированных подключений и случаев вандализма.
  • Улучшение эстетичного вида, значительное снижение количества случаев поражения током при монтаже или ремонте.
  • Возможность прокладывания СИП по фасаду какого-либо здания, а также совместной с СИП подвески проводов с низким или высоким напряжением, с линиями связи, что дает существенную экономию на приобретении опор.

Провод сталеалюминиевый марки АС — характеристики

Наименование Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм Разрывное усилие провода, не менее Н Строительная длина, не менее м
Провод голый сталеалюминиевый 16/2,7 65 5,6 6220 3000
Провод голый сталеалюминиевый 25/4,2 100 6,9 9296 3000
Провод голый сталеалюминиевый 35/6,2 148 8,4 135 2 4 3000
Провод голый сталеалюминиевый 50/8 195 9,6 17112 3000
Провод голый сталеалюминиевый 70/1 1 276 11,4 24130 2000
Провод голый сталеалюминиевый 95/1 6 385 13,5 333 6 9 1500
Провод голый сталеалюминиевый 120/19 471 15,2 41521 2000
Провод голый сталеалюминиевый 120/27 528 15,4 494 6 5 2000
Провод голый сталеалюминиевый 150/19 554 16,8 46307 2000
Провод голый сталеалюминиевый 150/24 599 17,1 522 7 9 2000
Провод голый сталеалюминиевый 150/34 675 17,5 62643 2000
Провод голый сталеалюминиевый 185/24 705 18,9 580 7 5 2000
Провод голый сталеалюминиевый 185/29 728 18,8 620 5 5 2000
Провод голый сталеалюминиевый 185/43 846 19,6 77767 2000
Провод голый сталеалюминиевый 240/32 921 21,6 750 5 0 2000
Провод голый сталеалюминиевый 240/39 952 21,6 808 9 5 2000
Провод голый сталеалюминиевый 240/56 1106 22,4 982 5 3 2000

Купить голый провод по низкой цене, можно на предприятии УралСвет. Продажа осуществляется оптом по телефону (34397)2-18-64 или через сервис Онлайн-запроса.

МГ провод медный гибкий неизолированный

Провод МГ гибкий (медный неизолированный провод)

1. Медная токопроводящая жила (голая медь)

Провод неизолированный МГ медный гибкий

ТУ 16-705.466-87

Медь гибкая, провод МГ купить, продажа проводов марки МГ гибкий антенный канатик. На гибкий медный провод МГ цена не высока. Сегодня купить провод медный МГ требуемое сечение провода МГ возможно оптом и в розницу. Актуальное наличие гибкой меди, антенного канатика (провод медный гибкий МГ) на складе компании вы можете узнать по телефону в отделе продаж или прислав заявку на нашу электронную почту

Провод МГ (медь голая / провод гибкий МГ) для работы электротехнических устройств и установок. Кроме того, провод МГ неизолированный подходит для того, чтобы использовать его как антенну (антенный канатик МГ). Для изготовления не изолированного провода МГ используется специальная проволока из меди, марки МТ. Скрутка верхнего повива в предлагаемой марке кабеля направлена влево. Соседние повивы скручивают в противоположные стороны

Технические характеристики МГ

Ном. сечение провода МГ Значения параметров медный МГ Электрическое сопротивление 1 км, О, не более Максимальная токовая нагрузка, А
Диаметр, мм Расчетная масса кг/1 км (вес провода МГ) На период приемки и поставки На период хранения и эксплуатации
МГ-1,5 1,6 14 11,9 13,680 10
МГ-2,5 2,34 24 7,17 8,250 16
МГ-4,0 2,88 36 4,64 5,340 25
МГ-6,0 3,42 50,8 3,2 3,680 37
МГ-10 4,68 95 1,76 2,20 60
МГ-16 5,8 144 1,15 1,32 92
МГ-25 7,67 237 0,707 0,813 137
МГ-35 8,7 322 0,547 0,629 173
МГ-50 10,2 442 0,327 0,431 219
МГ-70 12,55 629 0,264 0,304 267
МГ-95 14,28 861 0,193 0,222 319
МГ-120 16,4 1104 0,15 0,173 395
МГ-150 18,1 1345 0,123 0,141 465
МГ-240 24 2498 0,0748 0,086 684

Провод медный МГ может использоваться в разных климатических поясах, при температурах от — 60°С до +55°С. Медный гибкий провод имеет следующие технические характеристики:

  • срок службы не менее 10 лет,
  • климатическое исполнение: В, по ГОСТ 15150-69
  • категория размещения 2.
  • Антенный канатик данной марки имеет устойчивость к воздействию влаги, морского тумана, плесневых грибов, дождя, инея, солнечной радиации, давления от 133 до 294 кПа

Строительная длина медных проводов МГ сечением, не менее:

  • 1,5-6,0 мм2 — 50 м
  • 10,0-25,0 мм2 — 2000 м
  • 35,0-70,0 кв. мм — 1000 м
  • 95 кв.мм. — 500 м Строительная длина МГ сечением 10 и 16 мм 2, изготовленного из твердой проволоки: не менее 50 м Срок службы: не менее 10 лет

Видео обзор

Так же комплексно поставляем строительный и судовой кабель, отправляем по всей России. В то же время кроме кабельной продукции продаем судовую электротехнику. Так же продаем судовые светильники, судовые, морские каплезащищенные трансформаторы. Реле, пускатели, контакторы — серия КМ, КН, КНТ, КНУ. Навигационные сигнально отличительные огни. Свето импульсные отмашки СИО

Обратившись в наш отдел продаж вы сможете кабель купить, узнаете какая на провод МГ цена стоимость и какие имеются на него сертификаты Наш второй сайт: ЭЛЕКСПБ.РФ

Преимущества и недостатки меди

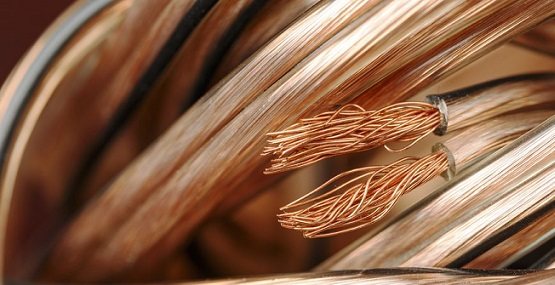

Медные провода встречаются в большинстве электрических или электронных устройств
Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

  • высокая проводимость и теплостойкость;
  • относительно низкое сопротивление;
  • прочность одновременно с пластичностью и гибкостью;
  • устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Виды провода и технические характеристики

  • Медный провод производится из проволоки твердотянутой, имеет небольшое удельное сопротивление, наделен высокой механической прочностью. Превосходно противостоит воздействиям атмосферы (коррозии, химических примесей окружающей среды). Данные изделия обозначены маркой М, добавляется номинальное сечение кабеля. Например, если сечение 50мм2 то обозначается, как М50.Изделия дорогостоящие ввиду чего практически не применяются для создания ЛЭП;
  • Алюминиевый провод в отличие от медного намного меньше весит. Обладает большим удельным сопротивлением, но наименьшей механической устойчивостью. В основном данные изделия применяются в местной сети. Из за малой прочности продолжительное натяжение алюминиевого кабеля не допустимо. Во избежание провисания, для выполнения норм и правил монтажа ЛЭП производится уменьшение расстояний межу опорами (это увеличивает расходы строительства линии электропередач). Что бы увеличить надежность провода из алюминия производят многопроволочными, изготавливая из твердотянутых проволок. Данный вид материала не устойчив к влиянию вредных химических составляющих воздуха, при этом хорошо переносит неблагоприятные погодные условия. Как правило, в местах вблизи побережья либо рядом с крупными химическими комбинатами, используется для ЛЭП алюминиевый провод в основном марки АКП. Такие изделия имеют защиту от коррозии, изготавливаются с нейтральной смазкой на скрученной проволоке. На проводах стоит маркировка — А и показатель сечения изделия;
  • Стальной провод имеет высокую прочность. Удельное сопротивление гораздо выше, чем у алюминиевого кабеля, что зависит от уровня тока. Изделие производится однопроволочным и многопроволочным. Область применения – местные сети с величиной напряжения до 10кВ. У кабеля есть свой минус – неустойчивость к коррозии. Для придания стойкости изделия проходят процесс оцинковки. Производят многопроволочные стальные изделия — марки ПС и ПМС, что означает провод стальной, провод омедненный стальной;
  • Сталеалюминевый провод обладает таким же удельным сопротивление, что и алюминий. Его конструкция — стальная проволока внутри и алюминиевая снаружи. Стальная часть служит для увеличения надежности, прочности, а алюминий проводит ток. Существуют марки — АС, АСКС, АСКП. У каждой марки есть свои особенности и предназначение. Например, АСК кабель имеет стальной сердечник изолированный оболочкой. Буква П (АпСК) при маркировке обозначает повышенную прочность .Кабель АС имеет сердечник из стальной оцинкованной проволоки и повивов сверху из алюминия. Изделия разных марок изготавливаются с различным сечением относительно алюминиевой составляющей к сечению сердечника из стали. Область применения – строящиеся и реконструируемые линии в зоне, где толщина обледенение не выше 20 мм;
  • Провод из альдрея наделен практически одинаковым сопротивлением с алюминиевым, но есть отличительная характеристика — обладает высокой прочностью. Материал состоит их небольшой части железа и сплава алюминия. По устойчивости к коррозии сравним с алюминием. Минусом изделия является неустойчивость при вибрации.

Как подключить кабель СИП видео смотрите ниже:

Разновидности продукции

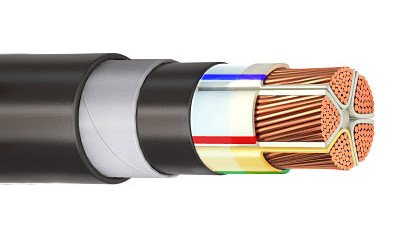

Бронированный медный кабель
К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

  • собственно, провода;
  • силовые кабели;
  • изделия для телефонных линий;
  • компьютерные;
  • провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Обзор параметров

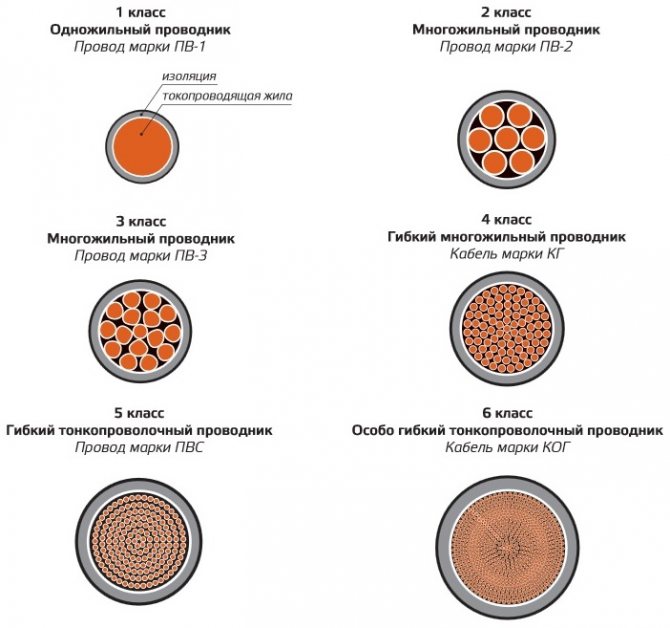

Класс провода по гибкости
Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

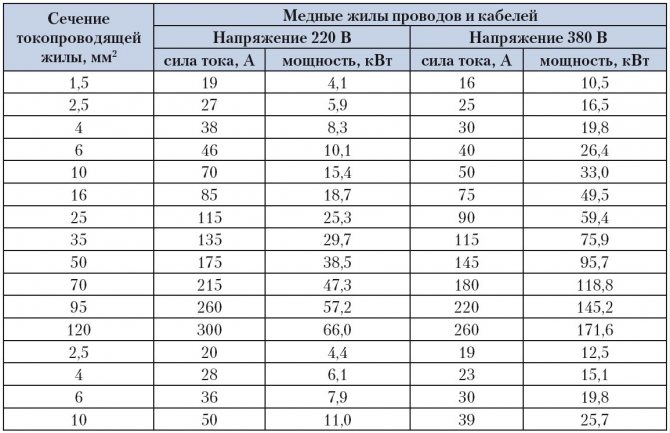

Зависимость сечения токопроводящей жилы от силы тока
От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных кабелей

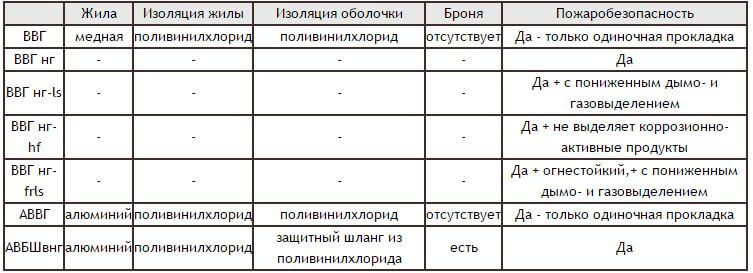

Расшифровка аббревиатуры кабеля ВВГ
ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Разновидности проводов для ЛЭП

Ассортимент изделий используемых для монтажа воздушных линий электропередач весьма широк используются марки А, АС, так же СИП-1;СИП-2,СИП-3,СИП-4. Различаются изделия по техническим характеристикам (параметрам). Используется провод:

  • Алюминиевый;
  • Изолированный;
  • Сталеалюминевый;
  • Не изолированный.

Изделия разнообразны по виду, имеют большой диапазон сечений. Вариант кабеля А, АС относится к не изолированным изделиям для ЛЭП. В процессе эксплуатации кабель подвержен атмосферным неблагоприятным воздействиям (высокая влажность, мороз, жара, наледь). Так же влияют химические вещества, содержащиеся в окружающей атмосфере такие, как — сернистый газ, морская соль. Провода воздушных линий обладают прочностью и отличаются высокой антикоррозийной устойчивостью. Область применения данных изделий — открытое воздушное пространство 1 и 2 типа (если в атмосфере присутствует сернистый газ менее 150мг. на квадратный метр в сутки) во всех климатических точках на суше.

  • Провод А — не изолированный. Изготовлено изделие из алюминия (проволока). Скрутка кабеля выполнена концентрическим повивом;

  • Провод АС с сердесником стальным оцинкованным, обмотанным специальным способом алюминиевой проволокой. Вес провода АС весьма мал, что дает ему неоспоримое преимущество, в случае применения большого количества материала;

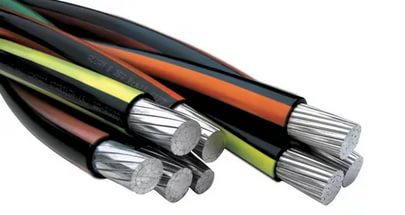

  • Самонесущий изолированный провод (СИП).

Такое изделие, как кабель СИП весьма востребовано. Как правило, ему отдают предпочтение при монтаже ЛЭП. Провода ВЛ СИП имеют массу достоинств:

  1. Надежность;
  2. Эффективность;
  3. Экономичность в обслуживании, эксплуатации;
  4. Долговечность;
  5. Значительное сокращение потерь электроэнергии;
  6. Простота и легкость при монтаже, ввиду специально применяемой арматуры;
  7. Ввод в эксплуатацию без отключения напряжения электроустановки;
  8. Значительно сокращается незаконное потребление энергии.

Области применения кабеля из меди


Применение медных кабелей воздушных линиях электропередач
Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

  • стационарная прокладка под землей;
  • подвижное подключение;
  • воздушные линии электропередач;
  • в сетях сигнализации и управления со слабыми токами;
  • монтаж бытовой электропроводки;
  • специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.
