Как подключить перекидной рубильник — схема с инструкцией

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

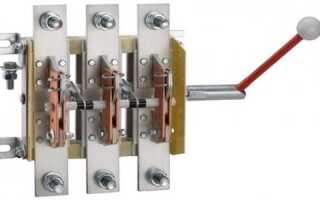

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

  • ножей контактного типа;
  • вставок плавного типа;
  • стоек: совмещенного и контактного типа;
  • выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

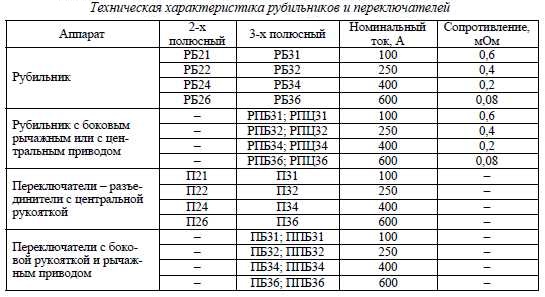

Рубильники отличаются наличием специального обозначения:

  • P — рубильник с наличием центральной рукоятки;
  • Р Б — рубильник с наличием боковой рукоятки;
  • Р П Ц — рубильник с наличием центрального привода;
  • Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Назначение перекидного рубильника

Основная функция перекидных рубильников заключается в переключении электроэнергии к требуемым устройствам ручным способом. Данные приборы представлены разнообразными моделями, отличающимися своими электротехническими показателями. Их подключение может выполняться разнообразными методами, с учетом от индивидуальных особенностей данной цепи.

В большинстве случаев перекидной рубильник на схеме монтируется в многоквартирных зданиях. Однако, они прекрасно зарекомендовали себя и в производственной сфере, особенно подключённые для совместного использования с резервными генераторными установками. При возникновении необходимости рабочие характеристики рубильников легко изменяются при помощи управляющих блоков.

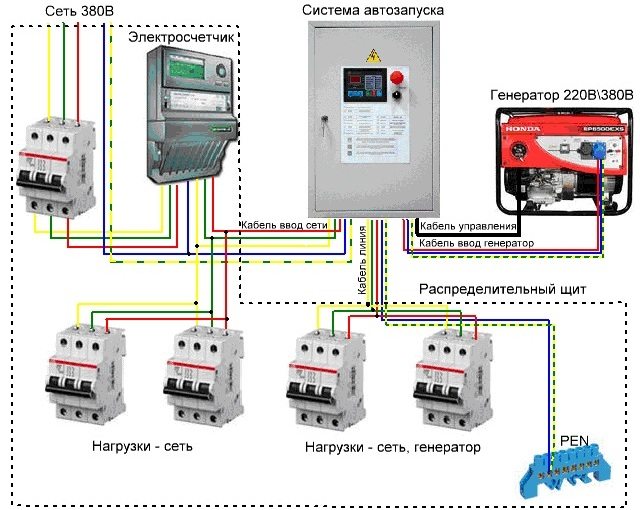

В коттеджах и на дачных участках, расположенных за городом, нередко возникают проблемы с электроснабжением. Здесь также применяются генераторы, выполняющие функции резервного электроснабжения. Вместе с ними устанавливаются и подключающие перекидные рубильники, способные переключать с одного источника электроэнергии на другой и обратно.

Выбирая коммутационное устройство, следует внимательно проверять его комплектацию, а также учесть особенности действующей системы заземления, особенно, когда задействована однолинейная схема. От этого будет зависеть выбор способа установки рубильника, в особенности, когда имеют место три фазы.

Что такое перекидной переключатель

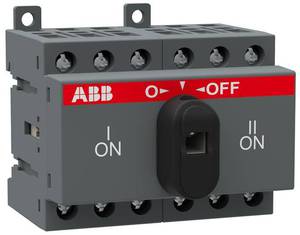

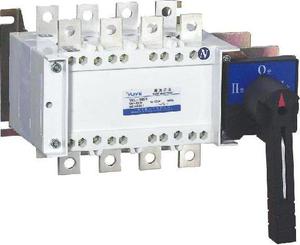

Реверсивный перекидной выключатель

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

  • квартирная/домашняя сеть;
  • выключение;
  • запитка от генератора.

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

Принцип действия и функции рубильников

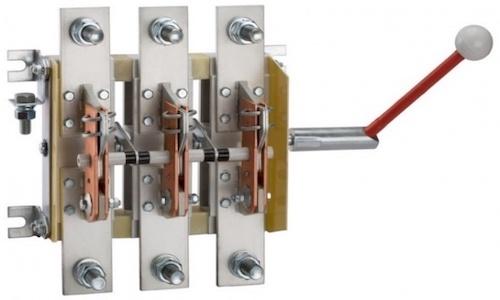

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Двухполюсный рубильник

Именно рубильник перекидного типа с двумя полюсами чаще всего можно встретить сегодня. В первую очередь его устанавливают в жилых домах. Следует заметить, что он может эксплуатироваться для обслуживания устройств, подключенных к однофазным и двухфазным системам. Для таких устройств средним показателем отрицательного сопротивления является уровень в 60 Ом.

При этом выходное напряжение может иметь различное значение, что определяется используемой модификацией рубильника. На текущий момент чаще всего используют рубильники, представляющие серию РР20. В своей конструкции они имеют конденсаторы открытого типа. Схема подключения подобного устройства предусматривает использование блоков питания, имеющих рабочее напряжение 300 В.

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Преимущества и недостатки рубильников

Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:

  • Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
  • Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
  • Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.

Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:

  • Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
  • Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

  • 1000 А,
  • 900 А,
  • 800 А,
  • 700 А,
  • 600 А,
  • 500 А,
  • 400 А,
  • 300 А,
  • 200 А,
  • 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

  • однополюсные,
  • двухполюсные,
  • трехполюсные.

В соотношении с направлением и переключением тока:

  • перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
  • рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
  • рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

  • с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
  • с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

  • с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
  • с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Области использования

Основное назначение аппаратов – перевод нагрузки между двумя или несколькими источниками. Они эксплуатируются с целью:

  • коммутации резервного источника питания;
  • перевода нагрузки с основного оборудования на резервный;
  • переключения с одного источника на второй без наличия нагрузки.

Скорость переключения рубильника не должна зависеть от оператора – это предотвратит сгорание контактов.

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

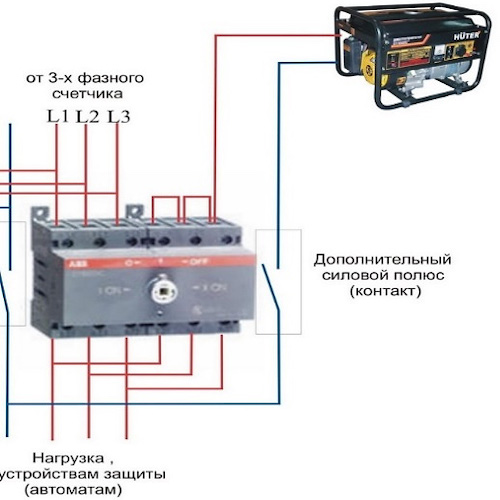

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Трехходовая модификация

Если рассматривать подобный вариант исполнения перекидного рубильника для генератора , то в его конструкции предусмотрены только переключатели расширительные. Такие устройства являются наилучшим вариантом для использования в двухфазных цепях.

Особо следует отметить, что эти рубильники получили наибольшее распространение в промышленности. Использовать их на предприятии можно при условии, что сама процедура их подключения будет осуществляться в электрощите, представляющего серию КК202.

В качестве перемычек обычно используют элементы, выполненные из меди. Говоря о блокираторах, которыми могут быть оснащены такие рубильники, они могут иметь различные варианты исполнения. Среди прочих особенностей этих рубильников следует выделить высокий порог чувствительности. В то же время они оборудуются довольно надежной системой защиты. Если говорить об изоляции, то она может иметь различный класс. Определяющую роль здесь играет предприятие-изготовитель.

Заключение

Использование перекидных рубильников для генератора является довольно эффективным решением, которое обеспечивает немало преимуществ. Причем помимо удобства обслуживания генератора это устройство позволяет контролировать рабочие характеристики сети, что позволяет избегать опасных ситуаций, которые могут повлиять на работу подключаемых к сети приборов. Чтобы выбрать наиболее подходящий вариант такого рубильника, необходимо уделять внимание рабочим параметрам входящих в них составных элементов, а также оснащению здания, где планируется подключить перекидной рубильник.

Самостоятельная сборка перекидного рубильника для генератора

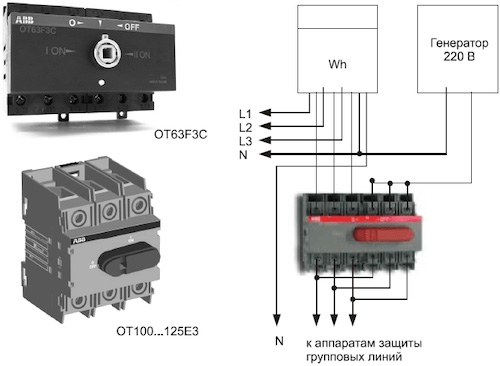

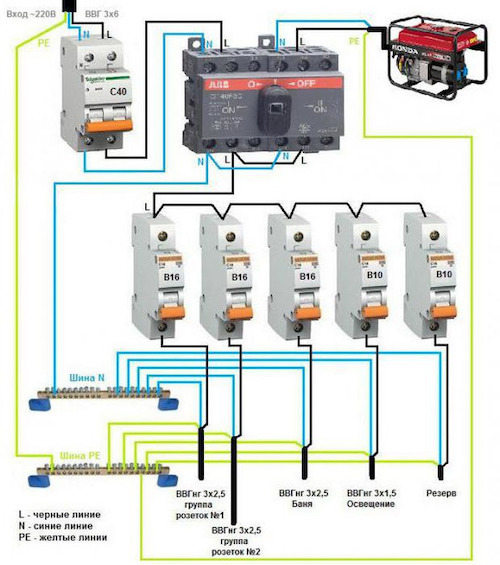

Схема подключения

Изготовление рубильника своими руками производится пошагово:

  1. Подбор автоматов по количеству цепей переключения. На двухфазную ставятся 2 двухполюсных или 4 однополюсных модели.
  2. Установка автоматов в щите. Один ставится в стандартном положении, второй переворачивается.
  3. Коммутация узлов проводами.
  4. Установка стального фиксатора в толкатель (в автомате для нее есть зазоры). Планка позволит переключать все автоматы единовременно.
  5. Проверка качества работы системы – должен раздаться щелчок.

Трехпозиционный рубильник самостоятельно не изготовить – получиться только двухпозиционное устройство.

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Если в основной сети нет напряжения, вначале запускается генератор, а потом переводится в рабочее положение рубильник.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.
