Как соединить провод СИП с медным кабелем. Видео. Способы. Инструкция

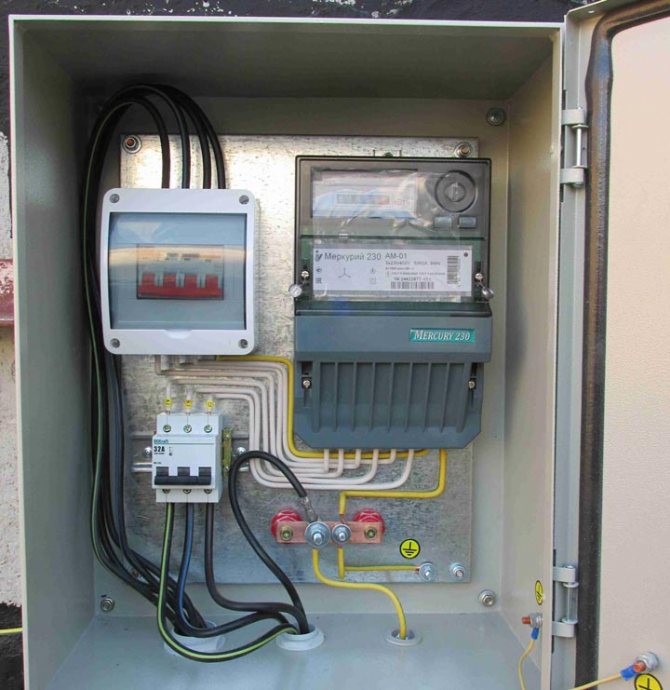

Ввод электрического питания в частный дом, как правило, организуется с помощью самонесущего изолированного провода СИП, определённым образом подключаемого к распределительному шкафу. Порядок такого подключения представлен на рисунке ниже.

Организация ввода в дом

Подключение СИП к контактам вводного устройства осуществляется по строго нормируемым правилам, предусматривающим образование надёжного неразрывного соединения. Перед тем, как соединить сип с медным кабелем, например, необходимо будет воспользоваться специальными переходными приспособлениями.

Что важно знать

Типовая ситуация, где может потребоваться соединение СИП с медным кабелем, возникает при подключении частного дома или дачи к линии электропитания, выполненной самонесущим изолированным проводом. Здесь в первую очередь следует выполнить полученные Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до прибора учета. Также может быть указано, каким способом соединить провода. Как правило, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).


Устройство СИП

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

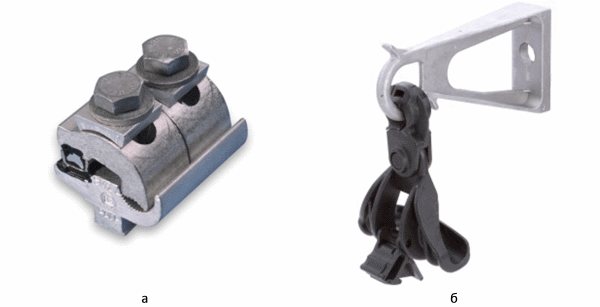

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).


Крепления для СИП-2

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

Щит учета расположен на опоре линии

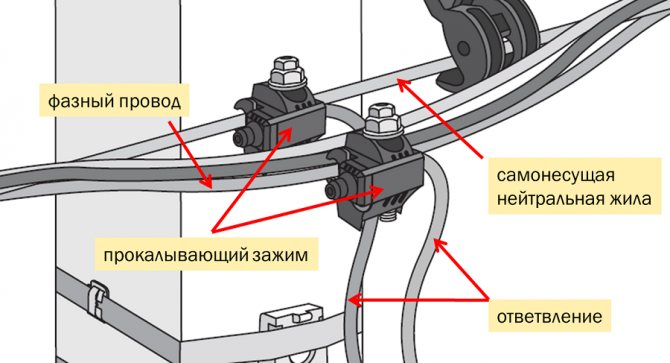

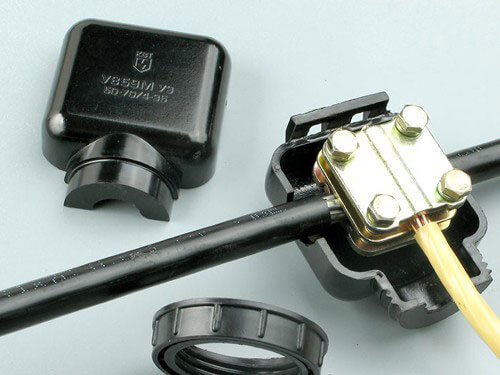

Соединение линии со щитом учета выполняется цельным проводником, который в щите подключается непосредственно к вводному автомату. Чтобы соединить проводник с линией, следует воспользоваться штатным прокалывающим зажимом, специально предназначенным для линий СИП. Вариант исполнения такого соединителя изображен на фото ниже. Прокалывающий зажим предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм 2 до 120 мм 2 с отпайкой, имеющей сечение от 6 мм 2 до 50 мм 2 . В качестве отпайки может быть применен СИП, либо обычный медный кабель, например ВВГ.

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную арматуру. Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о зажиме типа орех вы можете узнать из нашей статьи.

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:

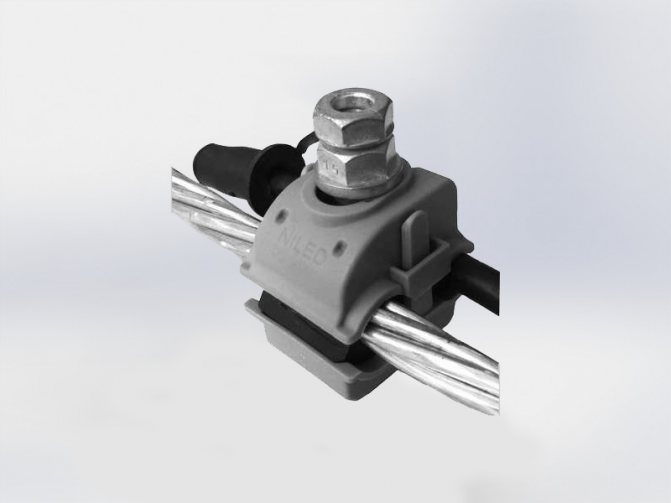

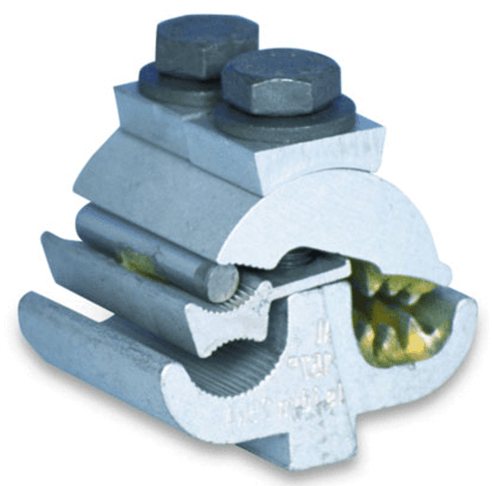

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии! Подробнее данный вопрос рассмотрен в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

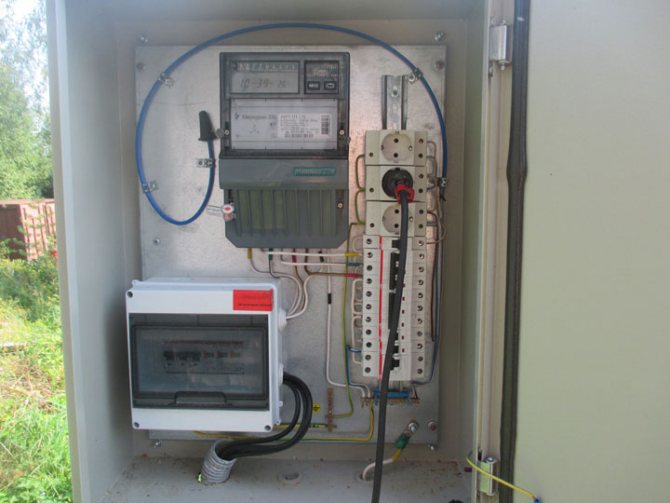

Щит учета расположен на стене дома

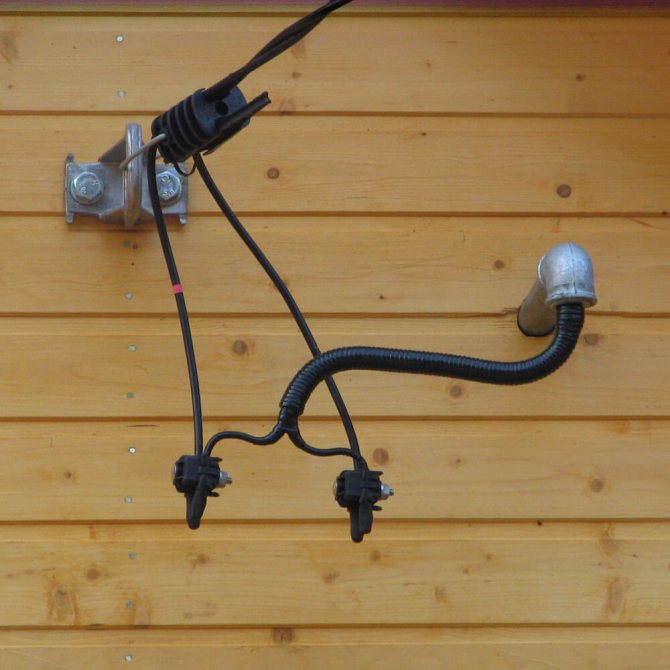

В этом случае отпайка, соединенная с магистральной линией отпаечным зажимом, заводится напрямую в щит учета и подключается к вводному автомату. В случае, если отпаечным проводником служит СИП, на опоре линии и на стене дома устанавливаются анкерные зажимы для крепления провода. Если для скрепления линии и щита учета выбран медный кабель, необходимо натянуть стальной трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.

Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.

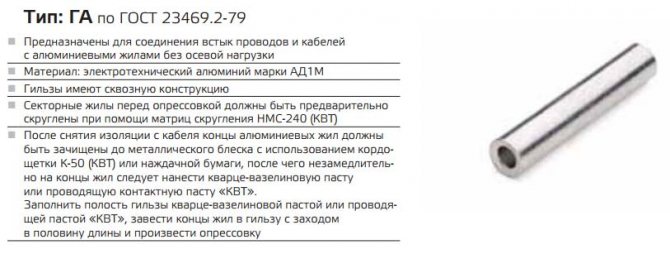

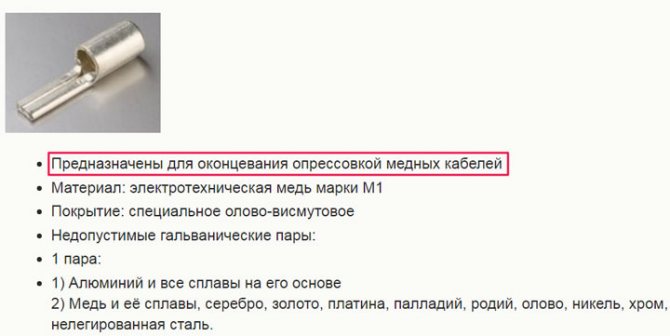

Иногда можно увидеть, как соединение самонесущего изолированного провода с медным кабелем выполняют гильзой, требующей последующей опрессовки.

Это неоправданно по нескольким причинам:

  • Монтаж гильз требует наличия специального оборудования.
  • Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
  • Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

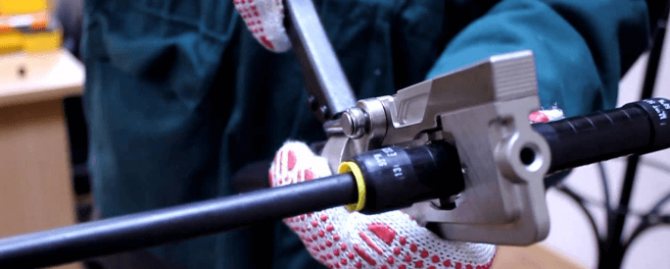

Технология установки соединителя предоставлена на видео:

Соединение СИП между собой

Способы такого соединения зависят от цели, которая при этом преследуется. Скрепление проводов между собой на опоре может быть двух видов:

  • соединение магистрали встык при ремонте или монтаже, когда не хватает длины цельного провода;
  • ответвление от магистральной линии для питания потребителя.

В первом случае используют зажимы MJPT, об этом упоминалось выше. Во втором случае провода достаточно соединить прокалывающим зажимом.

Способы соединения разнородных проводов

Поскольку ввод кабельной линии в дом осуществляется кабелем типа ввг, возникает необходимость в объединении его медных жил с алюминиевыми проводниками СИП. Из электротехники известно, что напрямую соединять медные и алюминиевые провода недопустимо из-за высокого переходного сопротивления в зоне контакта.

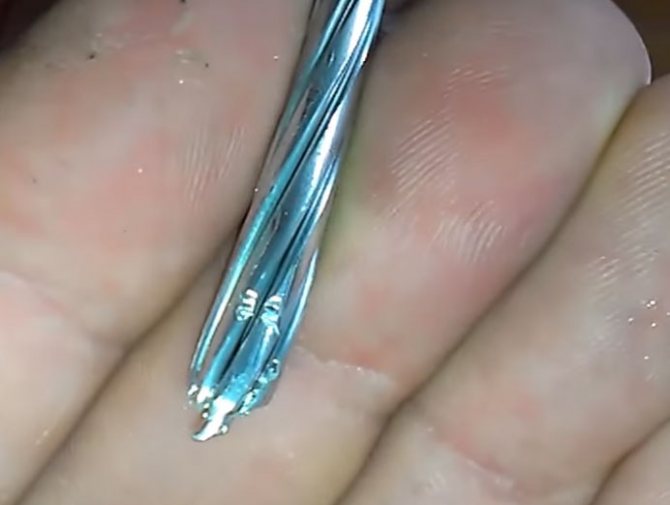

Сваривание электропроводки

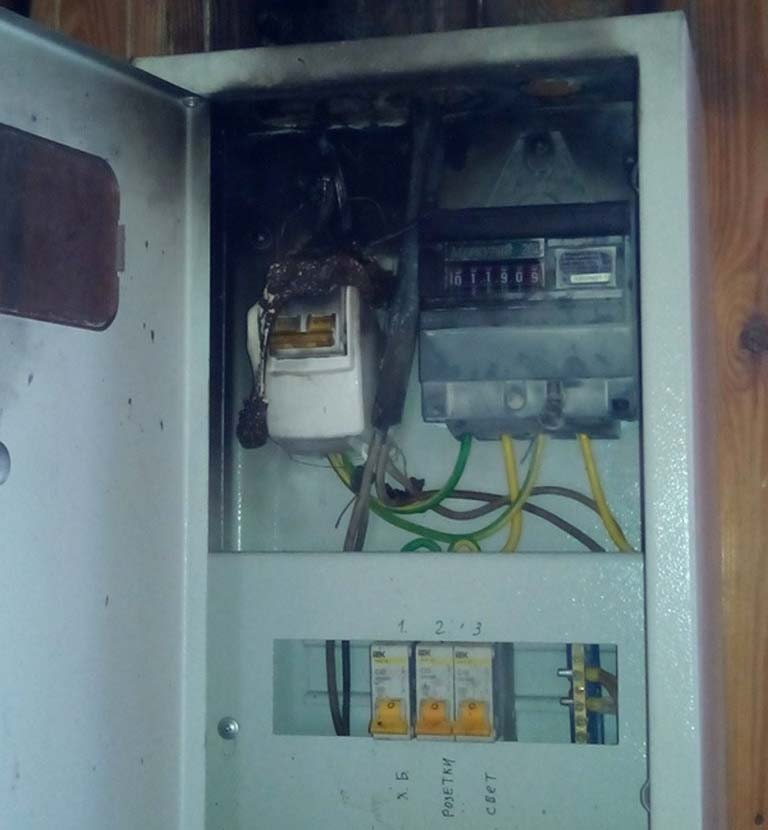

В результате нагрева скрутки меди с сипом проводники сильно нагреваются, что приводит к ослаблению и разрушению соединения. Для преодоления этого неприятного явления разработано несколько приёмов, позволяющих исключать непосредственный контакт меди и алюминия. По утверждению специалистов, лучшим из этих методов являются прокалывающие зажимы, позволяющие получить герметичное и надёжное соединение без снятия изоляции.

Помимо этого, для образования неразрывных соединений могут применяться следующие способы:

  • Болтовой крепёж;
  • Использование специальных клеммников;
  • Соединение с помощью гильзовых патронов или так называемых «орехов».

Рассмотрим каждый из этих вариантов более подробно.

Прокалывающие зажимы

Соединение провода СИП с кабелем ВВГ посредством прокалывающих зажимов возможно в самых различных вариантах. Самым распространённым из них является состыковка линейных проводников методом их разделения.

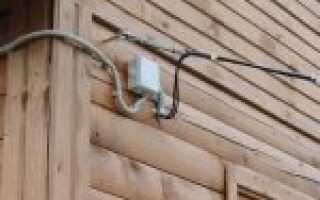

При фиксации СИП на стенах дома прокалывающий зажим делается на два изолированных провода, которые вставляются в специально подготовленные отверстия, а затем затягиваются имеющимся сверху болтом.

Обратите внимание! Затяжка соединения может производиться посредством одного общего болта или раздельно – один соединитель для каждой жилы.

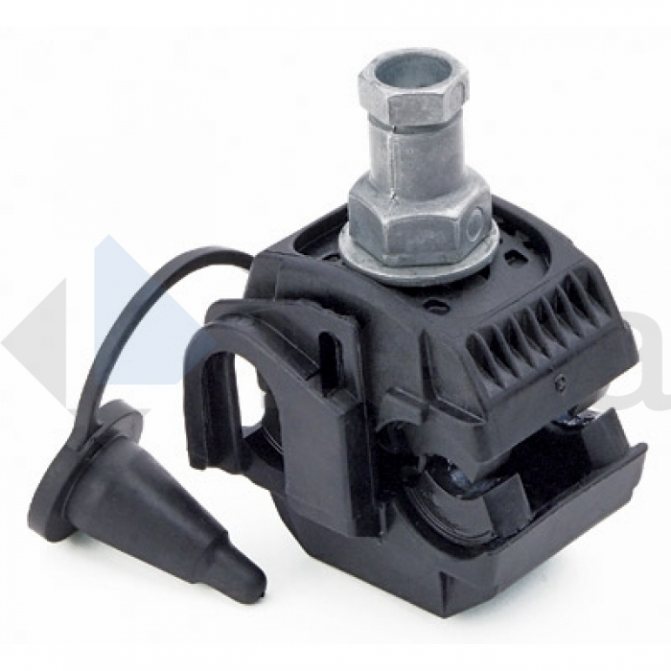

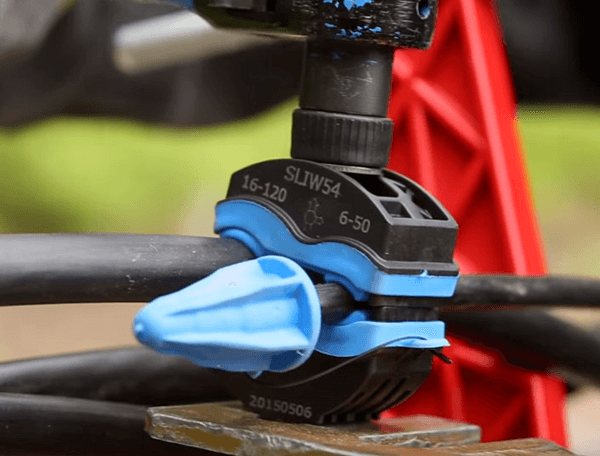

Прокалывающий зажим

Герметичный корпус таких зажимов изготавливается из армированного стекловолокном полимера, который надежно защищает внутренние пространства от влаги и ультрафиолета.

Болтовое сочленение

За основу формирования неразрывного контакта в этом случае взят принцип исключения непосредственного контакта двух соединяемых проводов. Для его реализации потребуется простейший набор фиксирующих средств, состоящий из болта, гайки и нескольких шайб с упругой частью.

Важно! При закреплении болта между концами разнородных проводников устанавливается лужёная шайба, защищающая их от случайного соприкосновения.

По завершении оформления контакта сборку рекомендуется замотать изоляционной лентой.

Клеммное соединение

Ещё один известный способ сочленения проводов из разнородных металлов – применение специальных клеммников, таких, например, как:

  • Соединители «Wago», относящиеся к наиболее распространённым в практике бесконтактного подключения разъёмам;
  • Клеммники серии 222, а также 773 и 2273, рассчитанные на стыковку без использования винтового зажима (такие конструкции иногда называют «орехами», которые оптимально подходят для проводников с небольшим сечением жил);
  • Для кабельных линий с проводами большого диаметра применяются специальные напрессованные алюминиево-медные гильзы.

Разъёмы типа «Wago» имеют стандартное исполнение, заключающееся в образовании мощного подпружиненного соединения с клавишным отключением. В состав серийных клеммников входят три биметаллические пластины и специальные винты для их стяжки.

Перед их обустройством отходящие к самонесущему кабелю жилы тщательно зачищаются, а затем вставляются в зазор между пластинами. На завершающей стадии монтажа концы проводников надёжно фиксируются в зажимах, а сверху на них надевается пластиковый изолирующий корпус. Такое соединение, оформляемое в виде ореха, чаще всего применяется для состыковки алюминиевых проводов, наличие насечки на которых крайне нежелательно.

Гильзовые соединения образуются в соответствии с их названием. При этом концы проводников тщательно зачищаются, а затем вставляются в гильзу и плотно сдавливаются посредством пресса.

Сжимы

Специальные ответвительные сжимы изготавливаются в виде напоминающих орехи конструкций и обеспечивают надёжное соединение не только разнородных, но и однородных оголённых проводников. Перед их монтажом изолируйте концы подводящего кабеля СИП и отводного шнура ВВГ и заправьте их в зазор между сжимами. Посредством этих монтажных операций удаётся состыковать любые другие проводные изделия (смотрите фото).


Ответвительный сжим

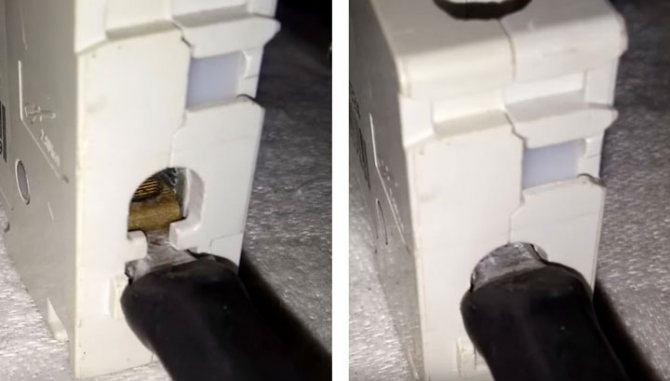

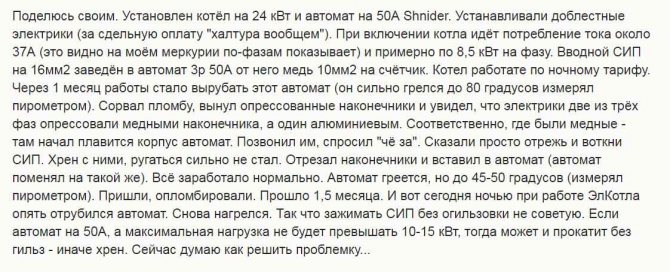

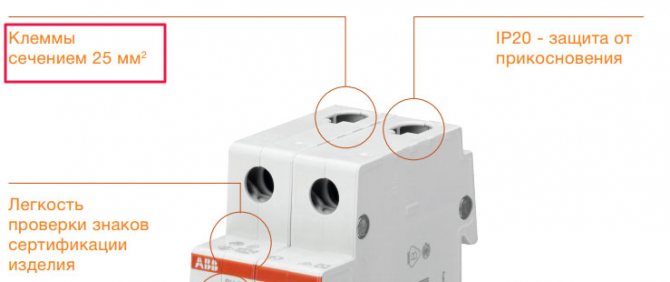

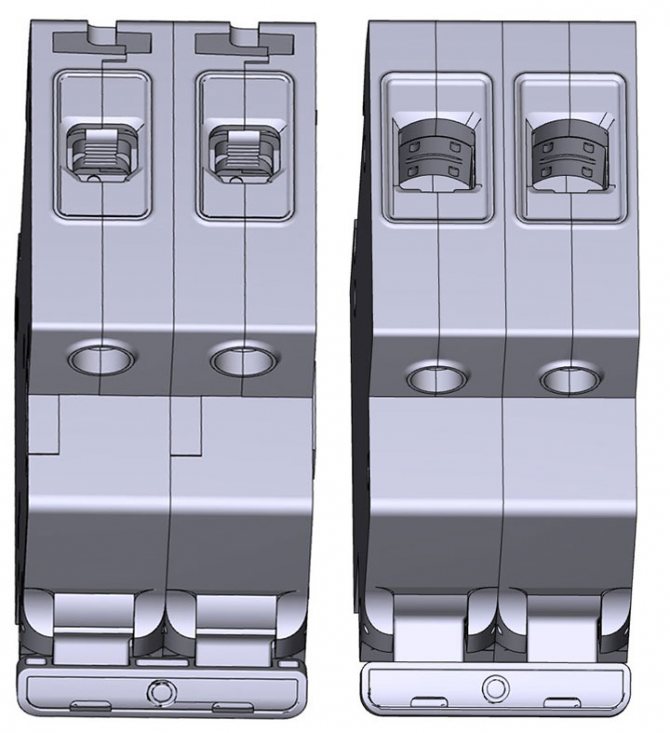

В заключительной части обзора отметим, что альтернативным решением, применяемым в отсутствии каких-либо переходных приспособлений, является прямой ввод проводов СИП в электрический щиток частного дома. С него можно будет организовать внутреннюю разводку всей бытовой электросети (с помощью провода ВВГ).

Компании, поставляющие энергию непосредственно к месту её потребления, чаще всего приветствуют прямое подключение к вводному щиту. Объясняется этот тем, что отсутствие любых дополнительных контактов на вводном кабеле снижает вероятность незаконного хищения электроэнергии.
