Как соединить провода без пайки: обзор лучших способов + советы монтажников

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений. Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Соединяем провода без труда

Можете убрать дежурную изоленту в дальний ящик: она больше не понадобится. Вместо этого:

1. Идем в ближайший магазин и покупаем клеммы (зажимы). Цена вопроса – 8–50 рублей. Желательно взять клеммы WAGO 222 с рычажками. Как объяснил электрик, они самые надежные и простые в применении.

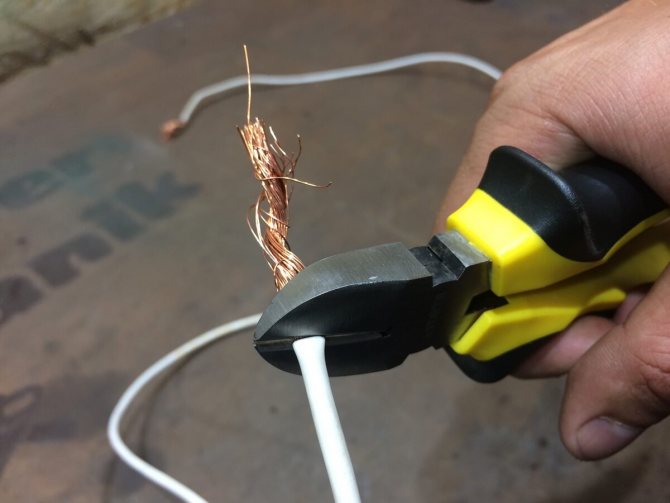

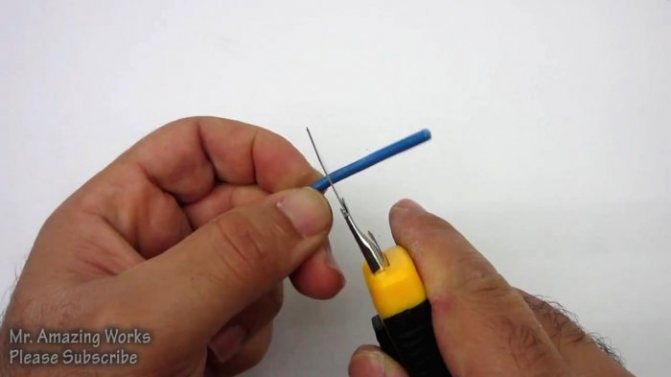

2. Зачищаем оба провода на глубину клеммника, примерно на 1 см.

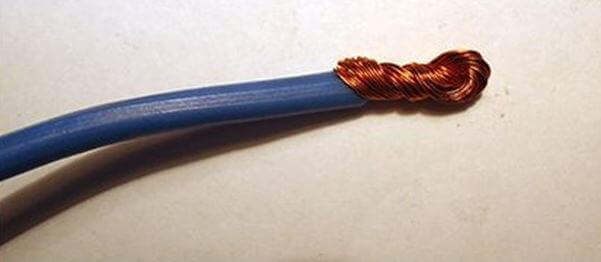

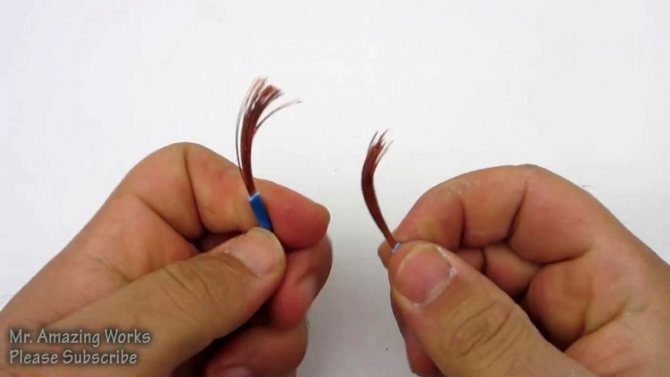

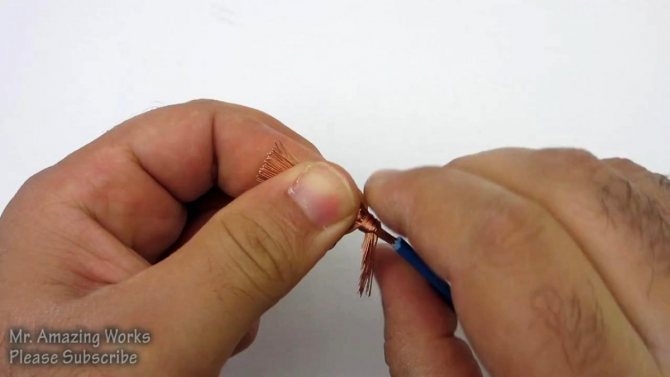

3. Жилы многожильного провода собираем в тугой пучок и слегка подкручиваем.
4. Оба проводника должны быть прямыми и чистыми.

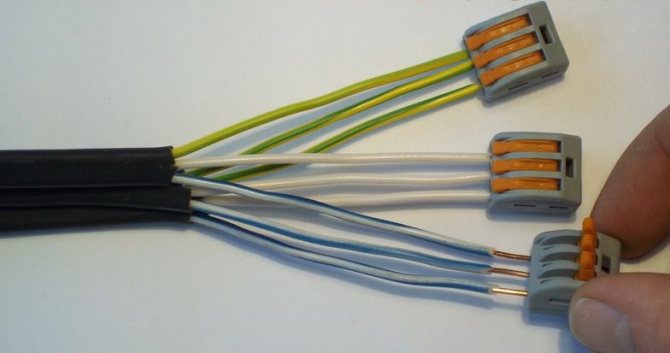

5. Поднимаем рычажки и засовываем оба провода в отверстия. Зажимаем, опустив рычаги вниз.

Готово. При таком способе соединения не нужно задумываться о качестве скрутки и изоляции. Длина проводки остается прежней. Если нужно, рычажок можно поднять и извлечь провод – то есть зажим многоразовый.

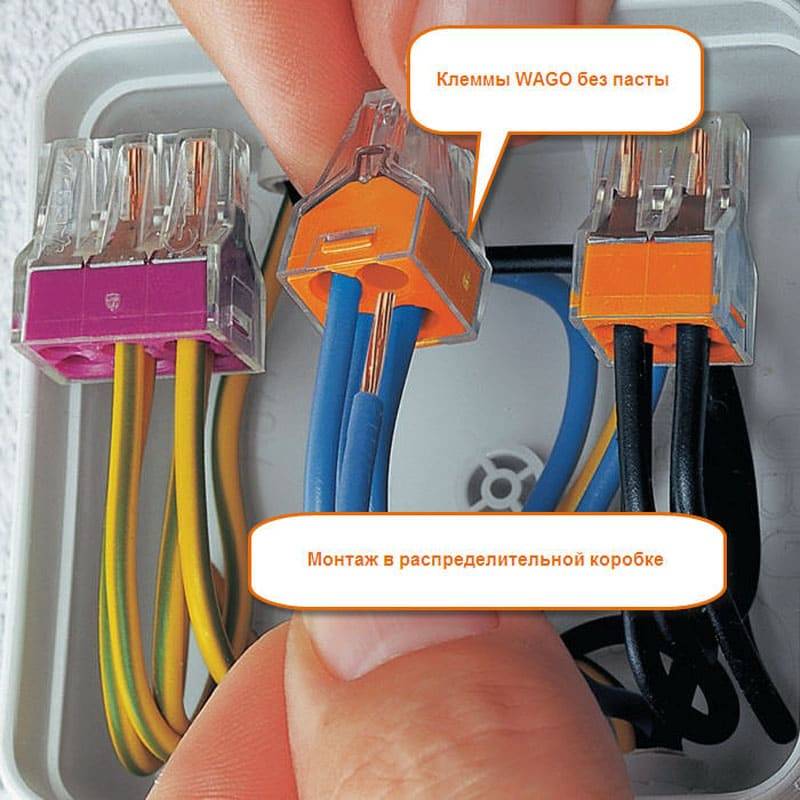

Зажим WAGO 222 бывает на 2 отверстия и больше. Он рассчитан на присоединение медных одно- и многожильных проводов с площадью сечения 0,08–4 мм, используемых в бытовых электросетях с напряжением до 380 В. С помощью клеммника подключают лампы, счетчики электроэнергии, гирлянды и многое другое.

Виды клеммников

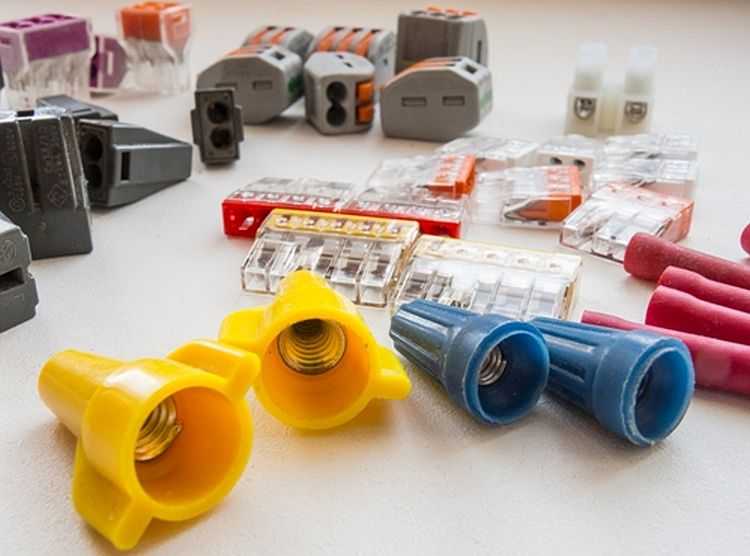

Стоит сказать, что клеммники бывают разные:

• Винтовые зажимы в полиэтиленовой оболочке. Самые распространенные, недорогие и конструктивно простые. Внутри изолирующей оболочки находится латунная гильза с двумя винтами – с их помощью прикручиваются провода, вставленные в отверстия с двух сторон. Минус вот в чем: винтовые клеммы плохо подходят для алюминиевых жил и многожильных проводов. Под постоянным давлением винта алюминий становится текучим, а тонкие жилы разрушаются.
• Винтовые клеммники с металлическими пластинами. Более надежная конструкция. Провода зажимаются не винтами, а двумя пластинками с характерными выемками. За счет увеличенной поверхности прижима такие клеммы подходят для многожильных проводов и алюминия.
• Самозажимные экспресс-клеммники. Не менее простая конструкция, но гораздо более удобная. Достаточно засунуть провод в отверстие до упора, и он окажется надежно зажатым. Внутри находятся миниатюрная шинка из луженой меди и фиксирующая пластинка. Также нередко производители помещают внутрь пасту – смесь технического вазелина и кварцевого песка. Она снимает оксидную пленку с поверхности алюминия и впоследствии не дает ей образоваться вновь.

Для соединения алюминиевого провода с медным (неважно, сколько у них жил) необходим специальный клеммник с пастой. Дело в том, что медь и алюминий образуют гальваническую пару

При взаимодействии металлов запускается процесс разрушения. Сопротивление в точке соединения растет, вследствие чего конструкция начинает нагреваться. Нередко это приводит к плавлению изоляции или, еще хуже, искрению. Чем больше ток, тем быстрее происходит разрушение.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции

Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.

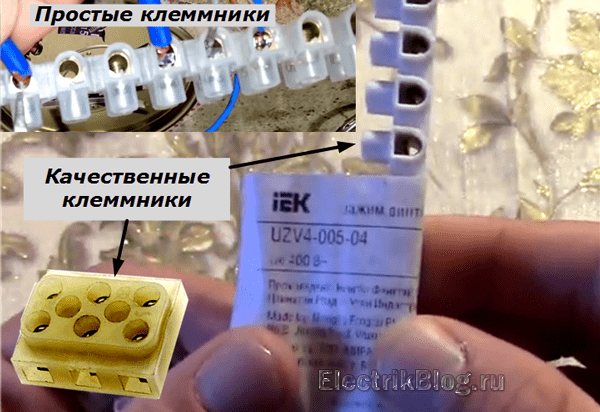

Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.

Их недостатки:

• тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
• слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
• нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.

Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.

После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.

С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой

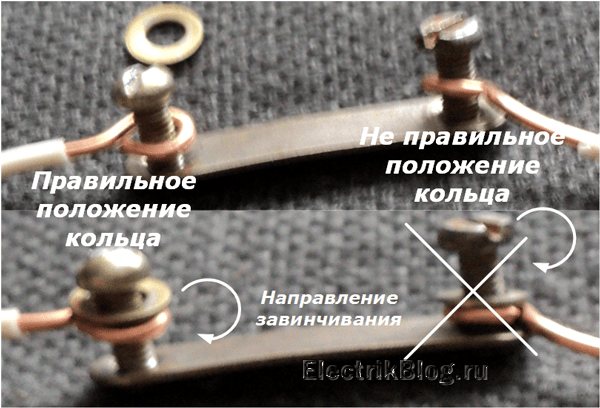

При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта

Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

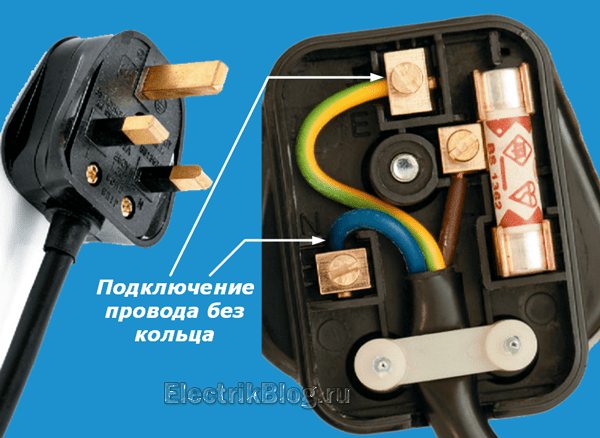

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.

Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.

Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;

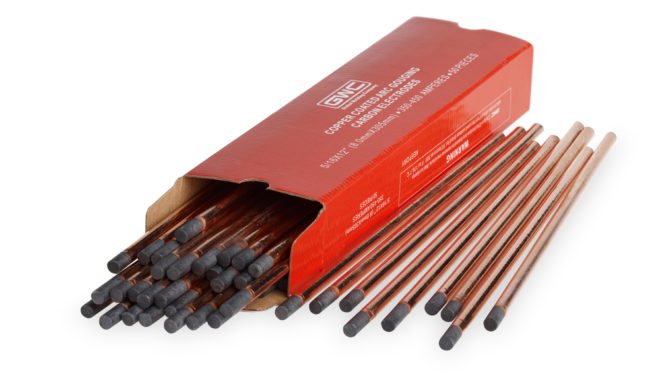

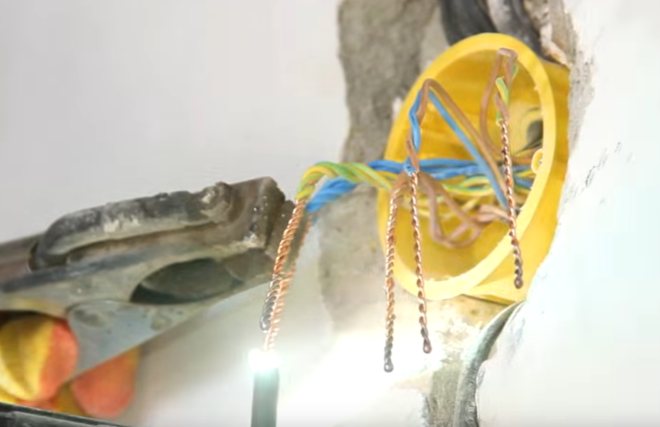

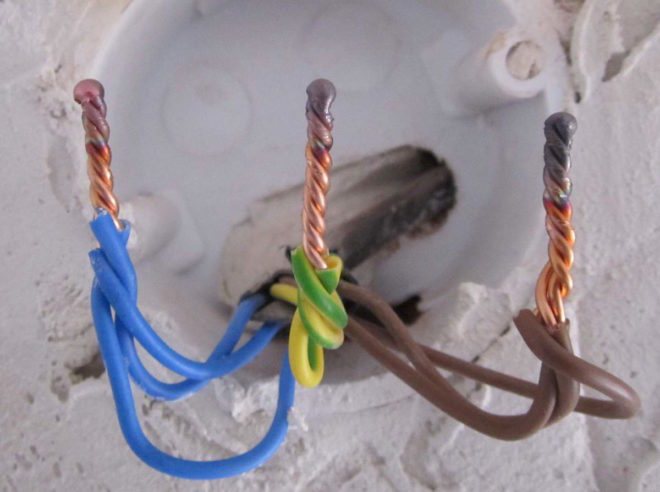

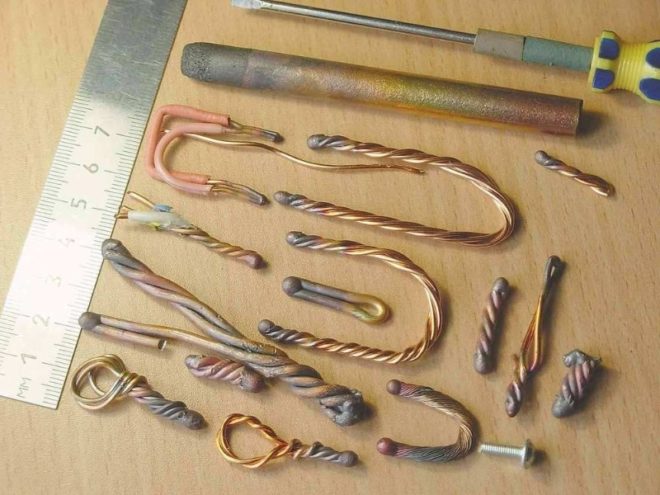

• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;

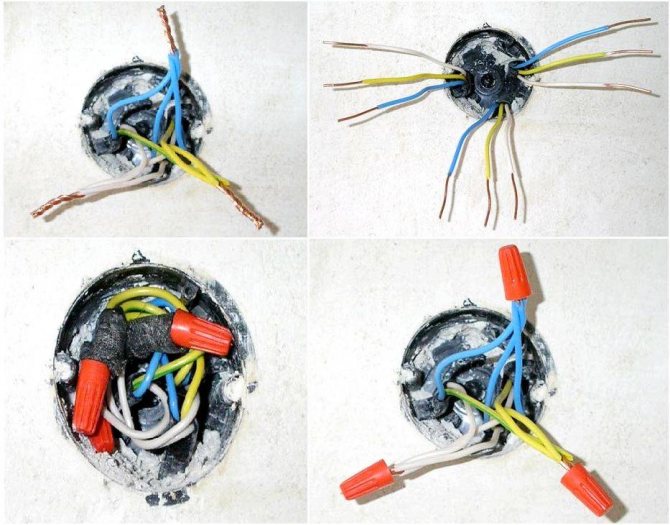

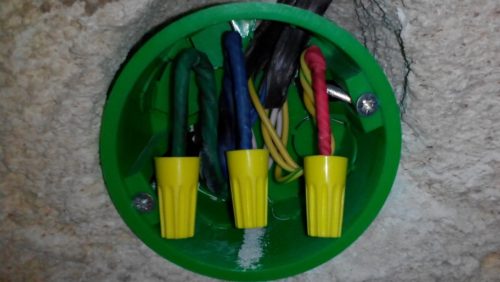

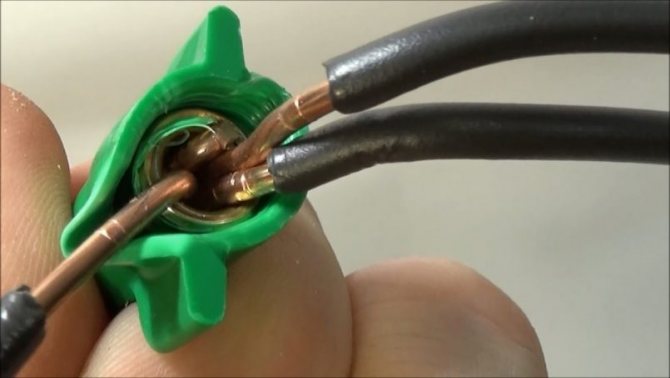

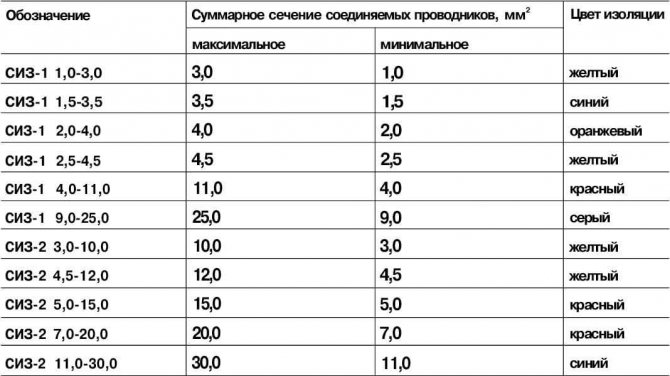

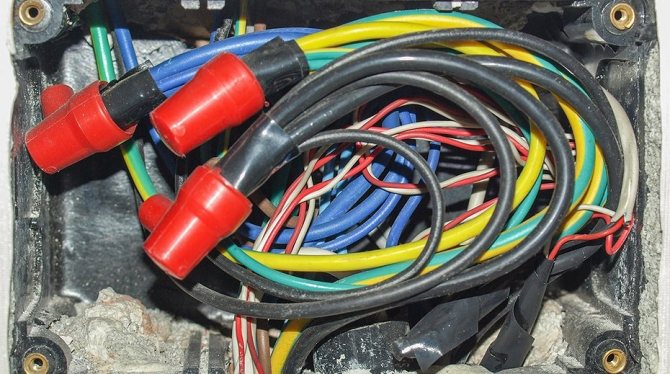

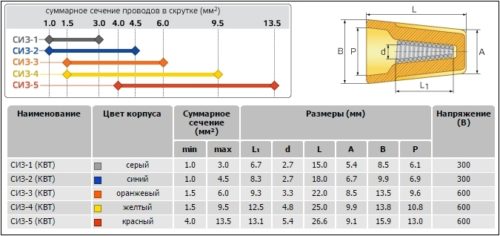

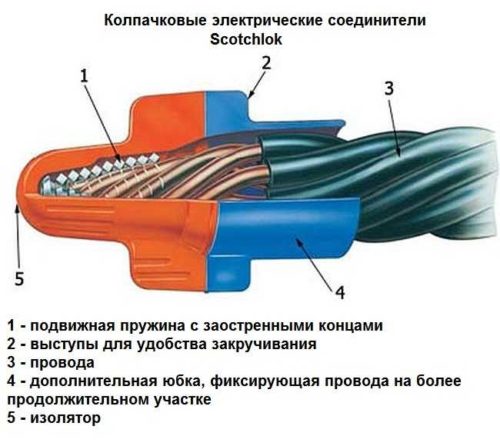

• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

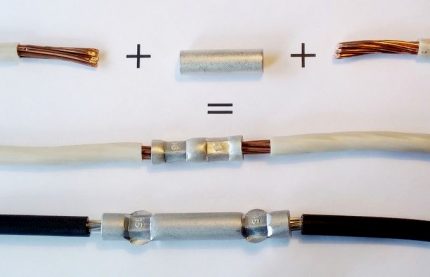

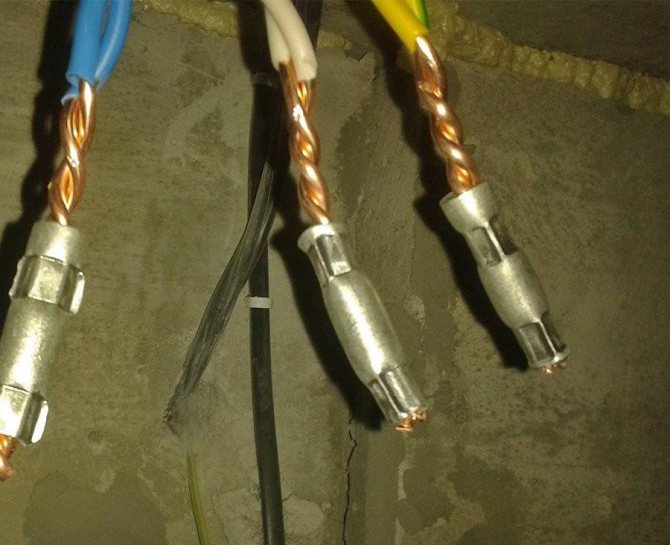

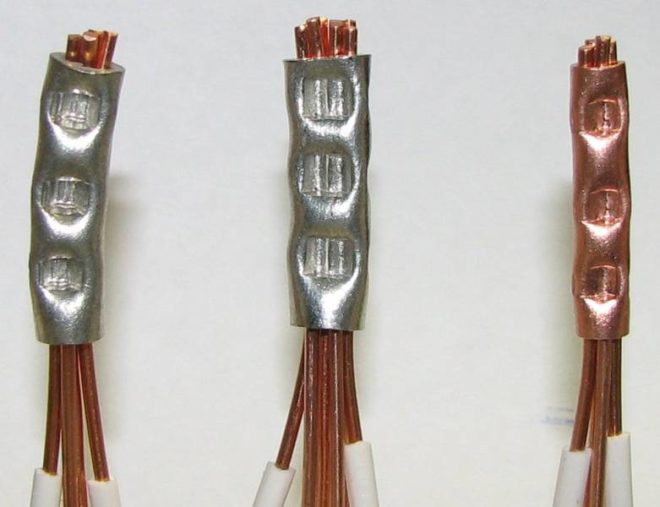

Опрессовка

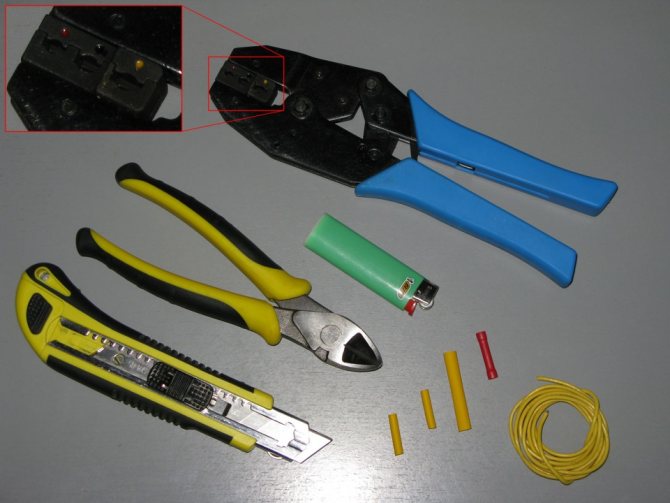

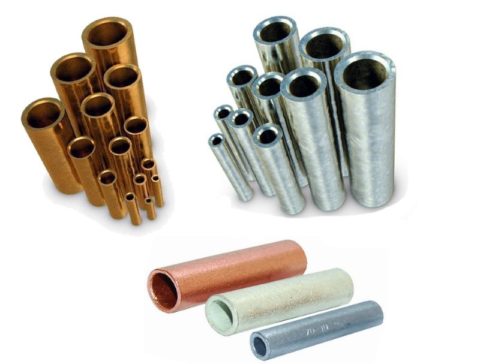

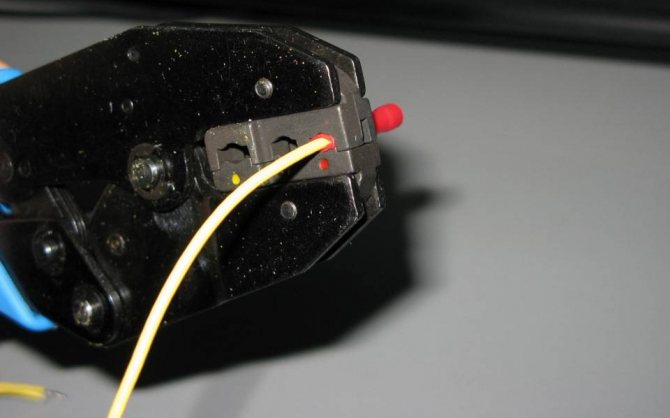

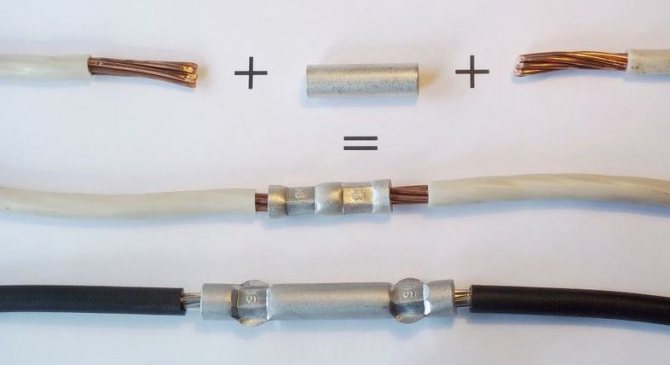

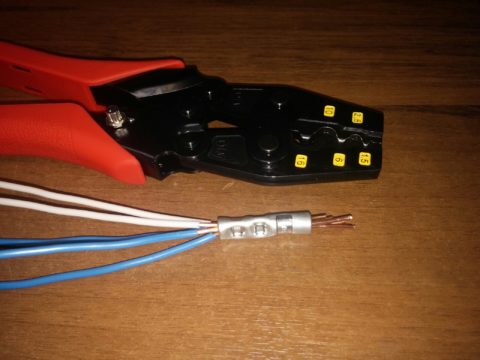

Для этого способа используются специальные трубчатые гильзы или наконечники, при помощи которых обжимают и опрессовывают соединяемые провода. Суть метода заключается в совместной деформации гильзы и вставленных в неё жил. При деформации гильза сжимается и сдавливает токопроводящие поверхности. Проводники входят во взаимное сцепление, что и обеспечивает надёжность электрического контакта.

Плюсом такого соединения является надёжность, а также то, что его можно отнести к категории «сделал и забыл», в обслуживании оно не нуждается.

Но наряду с положительными сторонами у опрессовки есть и ряд недостатков. Во-первых, требуется специальный инструмент (обжимочный пресс либо механические или гидравлические клещи). Во-вторых, качество соединения напрямую зависит от правильно подобранной гильзы (она выбирается в зависимости от количества соединяемых жил и их сечения).

Перед тем, как соединить два провода при помощи опрессовки, их не только зачищают от изоляции, но и смазывают специальной пастой. Алюминий обрабатывают кварцево-вазелиновой пастой, она удаляет окисную плёнку и не даёт ей появляться вновь. Для медных проводников кварцевые примеси не нужны, достаточно технического вазелина. Он нужен для снижения трения. Также смазка сводит к минимуму риск повреждения жил при деформации.

Далее жилы необходимо вставить в гильзу до взаимного упора и с обеих сторон производится поочерёдный обжим. Опрессованное место соединения изолируется при помощи изоляционной ленты, лакоткани либо термотрубки.

Как соединять провода гильзами показано в этих видео:

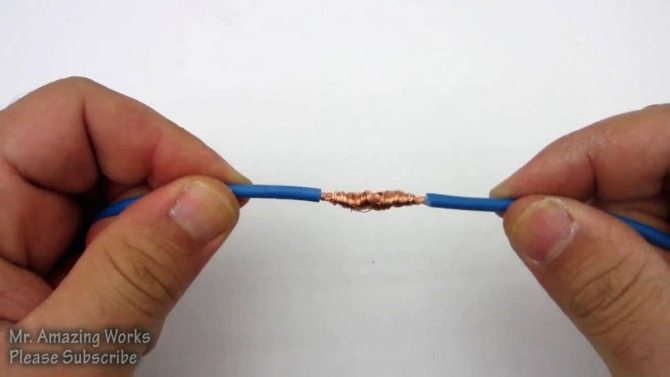

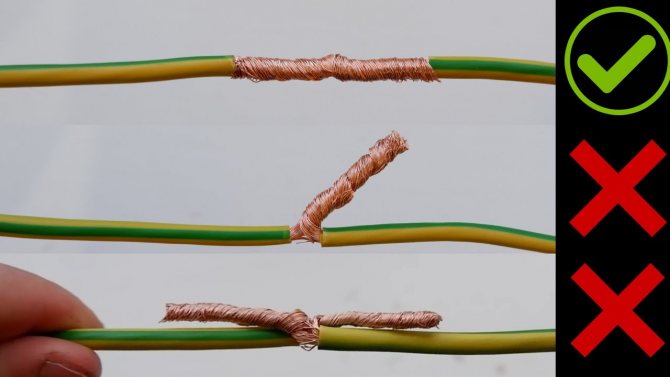

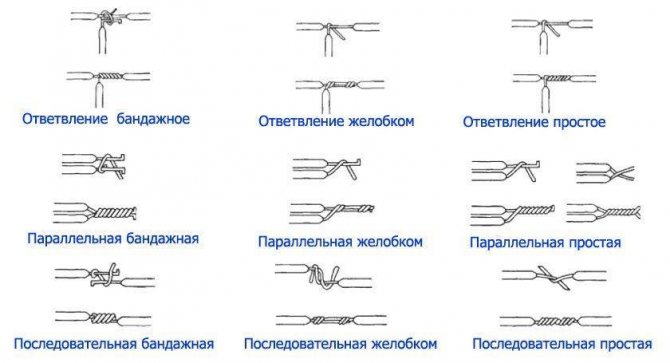

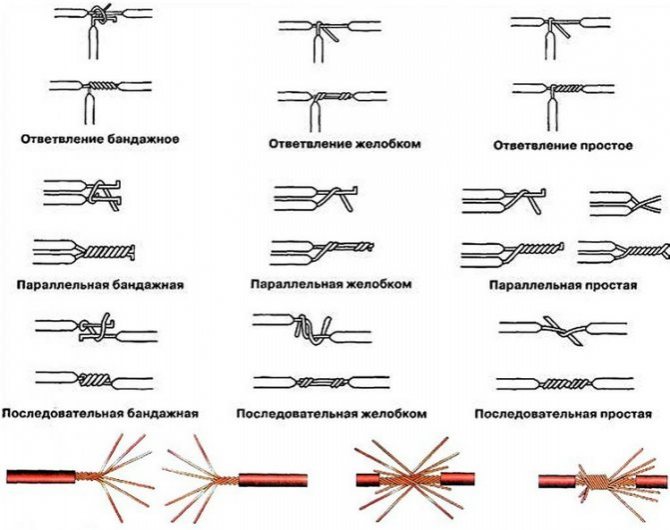

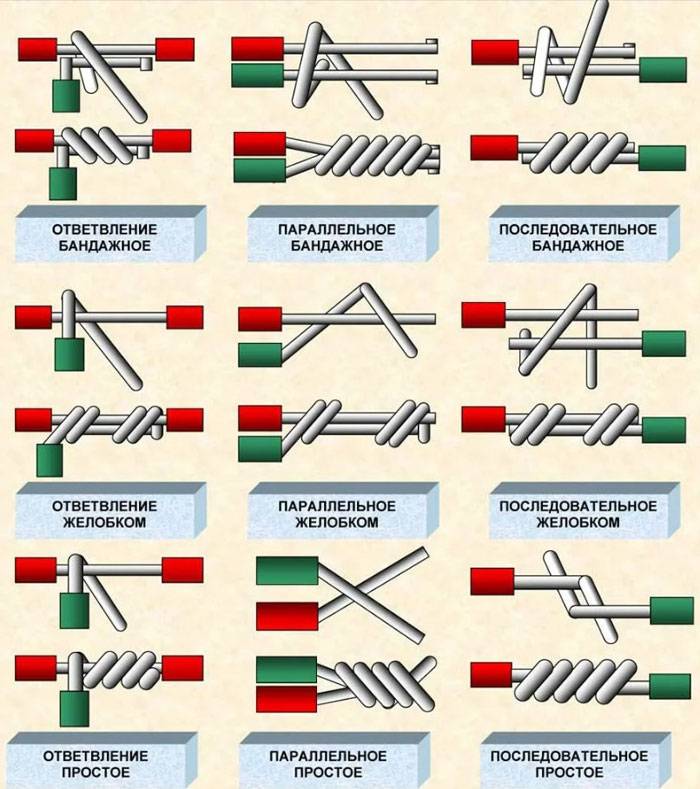

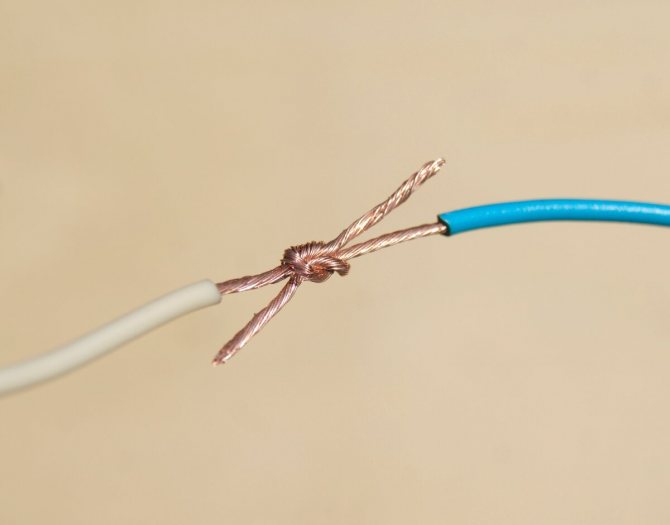

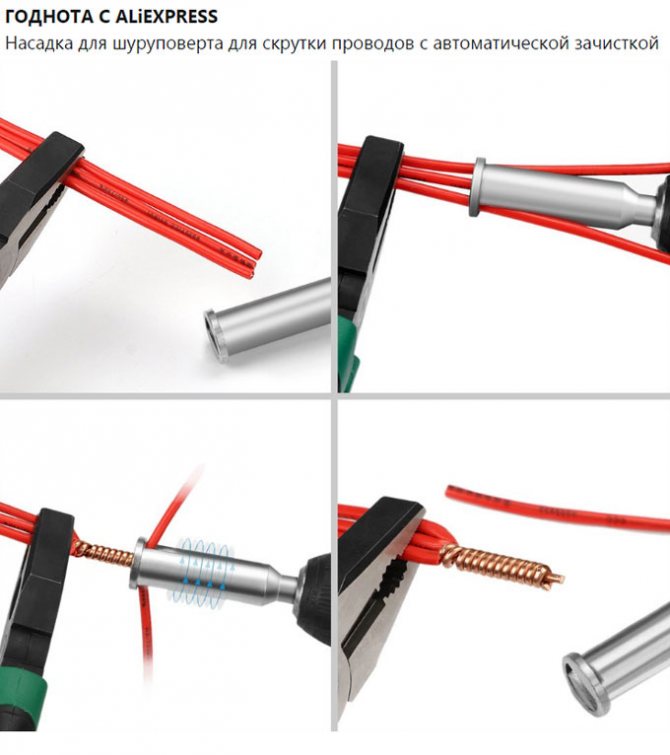

Соединение электрических проводов скруткой

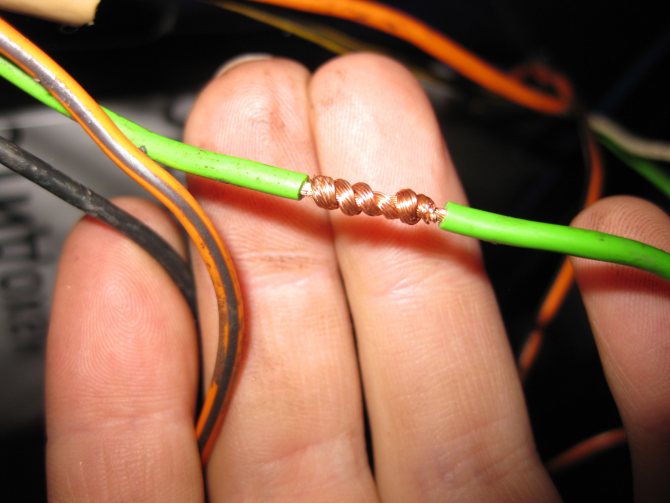

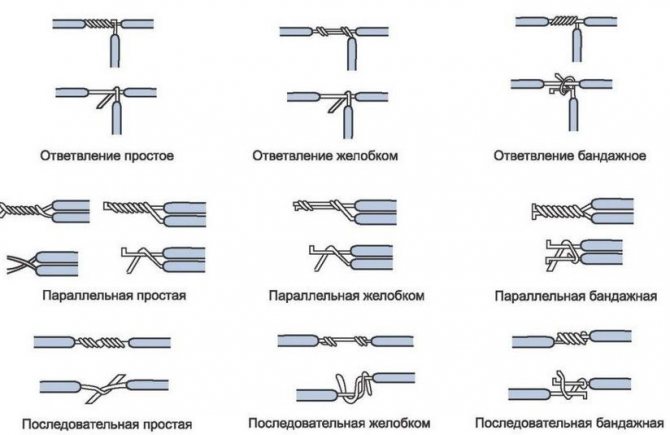

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

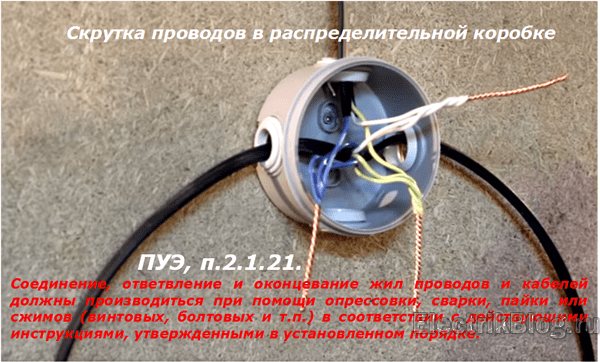

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

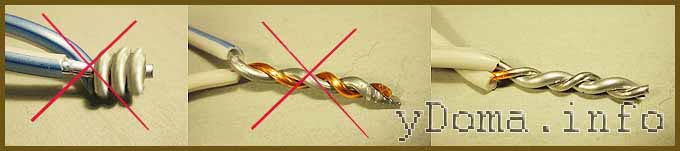

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение под болт: когда применять

Специально выделил этот вид подключения отдельно потому, что его используют в редких случаях. Здесь тоже можно коммутировать провода из разных металлов, включая стыковку меди с алюминием через промежуточные стальные шайбы.

Кольца должны работать на сжатие. Допустимо, но крайне не желательно подключать три провода. Больше нельзя.

Отдельное резьбовое соединение под винт выглядит не красиво, требует дополнительной изоляции. Его нельзя прятать в штукатурку, штробы, под подвесные и натяжные потолки. К нему должен быть обеспечен свободный доступ для профилактических осмотров.

По этим причинам соединение под отдельный болт или винт применяют в качестве исключения, когда другие методы использовать невозможно или не целесообразно.

Чаще всего его можно встретить на промышленных установках после ремонта определенного участка схемы, а не в домашней обстановке.

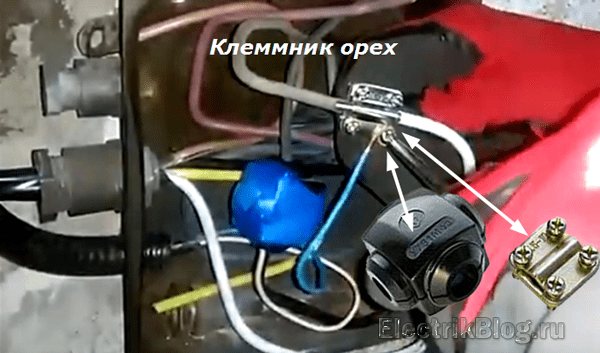

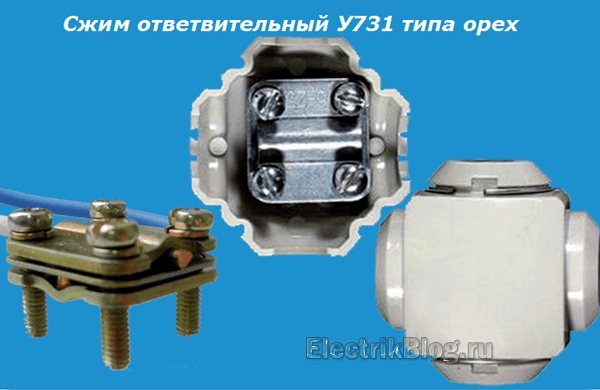

Соединение под орех

3 металлические пластины квадратной формы с четырьмя отверстиями по углам стягиваются болтами, образуя две полости для подключения разных проводников. Ими можно стыковать медь и алюминий.

Повышенные габариты пластин обеспечивают отвод тепла. Токоведущие части закрываются диэлектрическим кожухом.

Усилие болтового сжима обеспечивает хорошее переходное сопротивление электрических контактов.

К недостаткам конструкции относятся большие габариты клеммника орех, которые требуют дополнительного места в электрическом щитке.

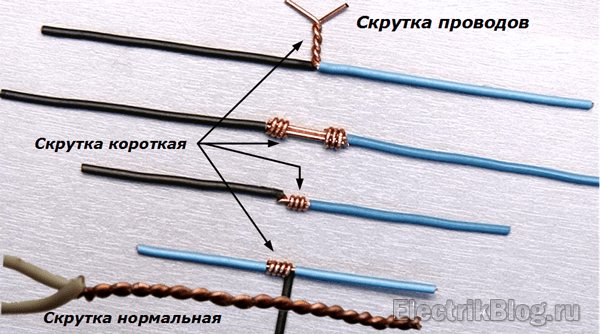

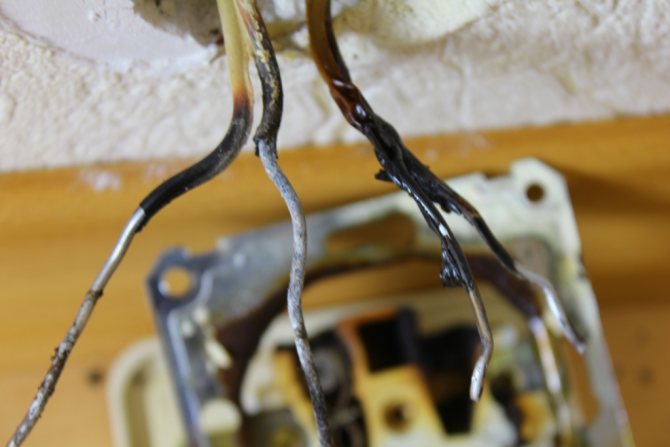

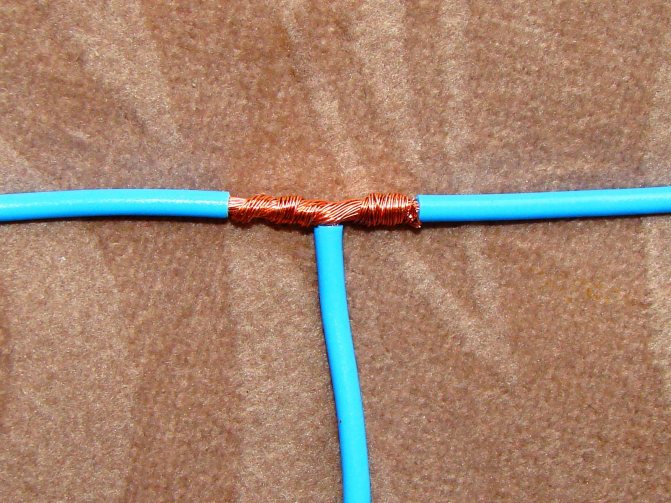

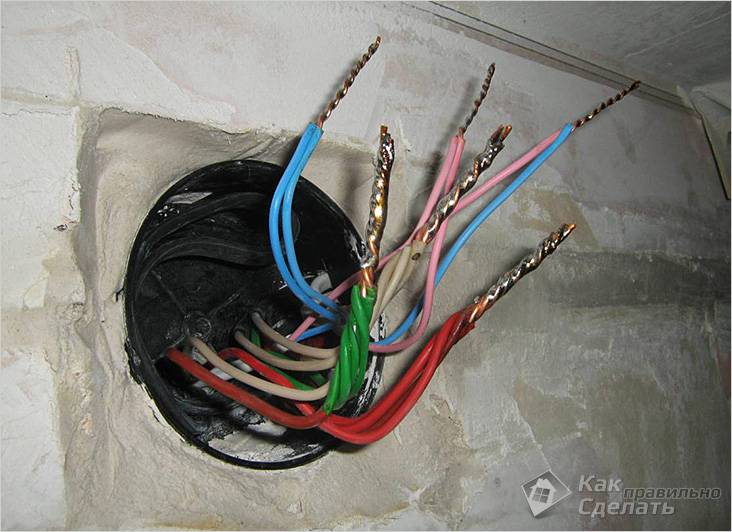

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ, простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

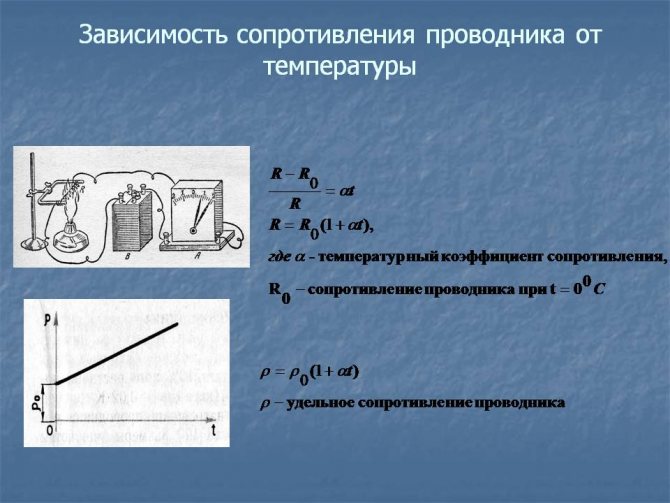

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

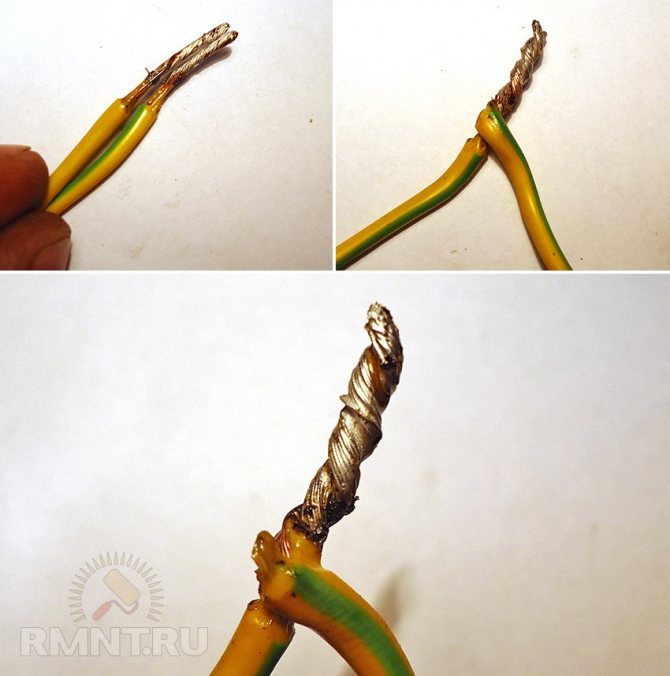

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

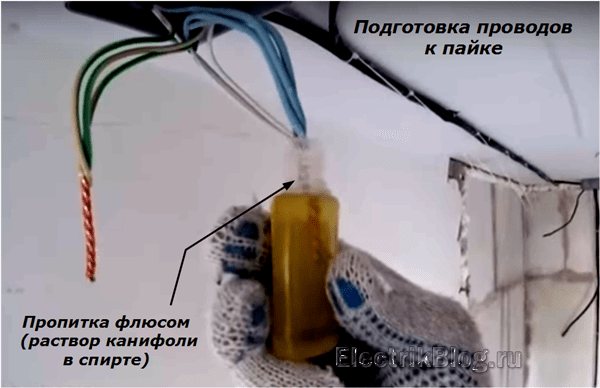

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

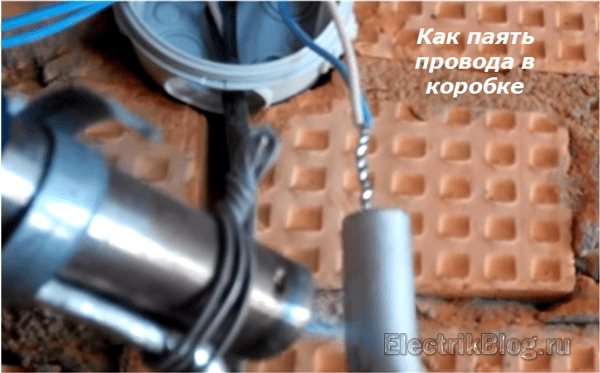

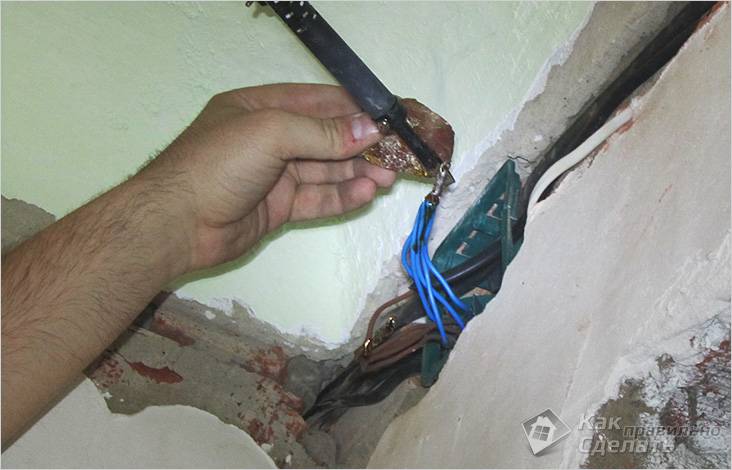

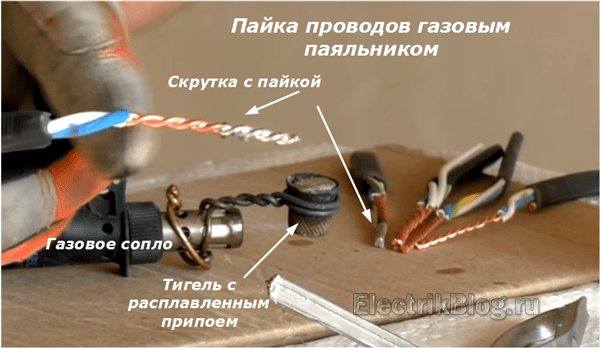

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

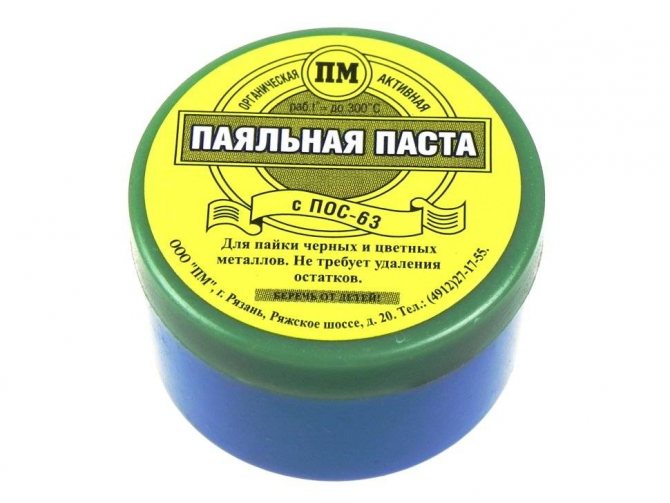

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

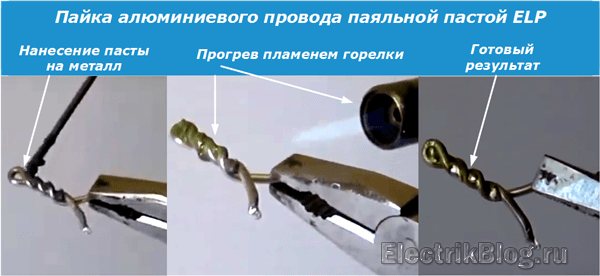

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

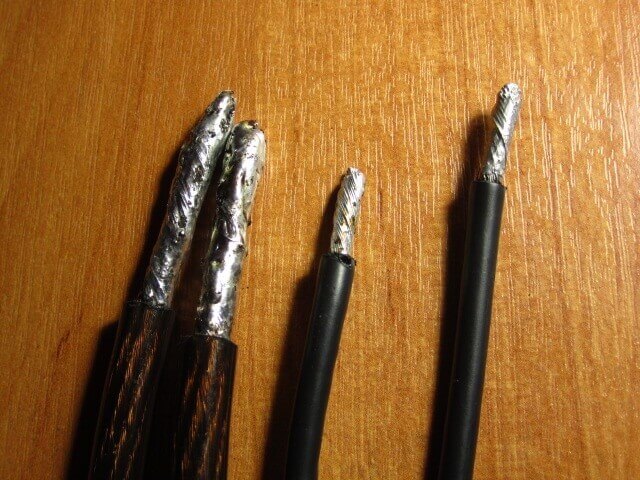

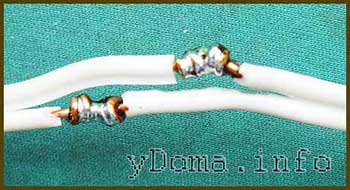

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

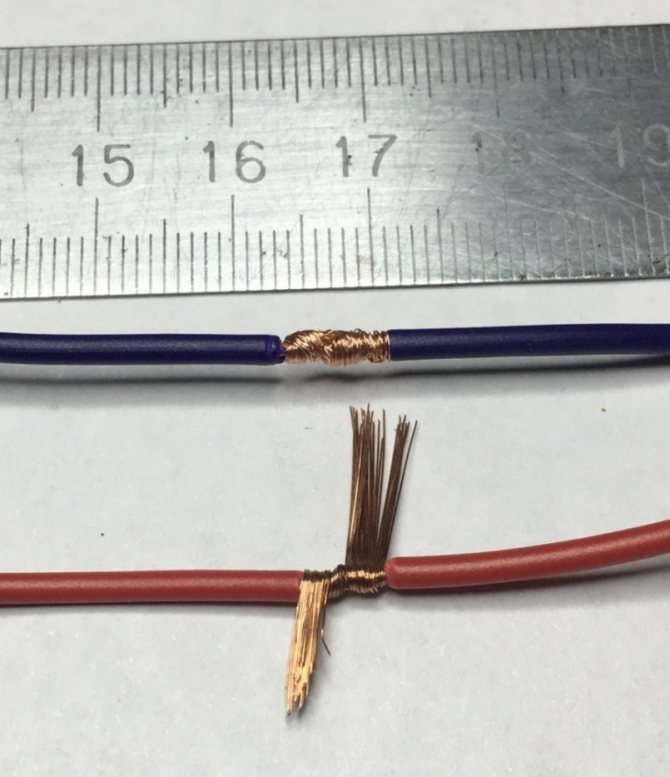

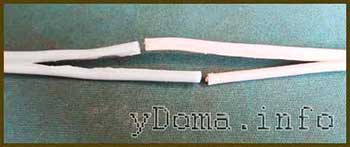

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

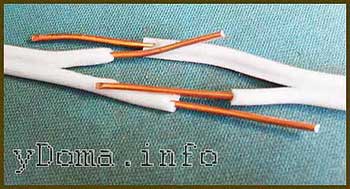

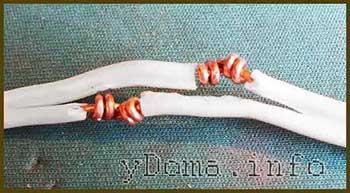

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

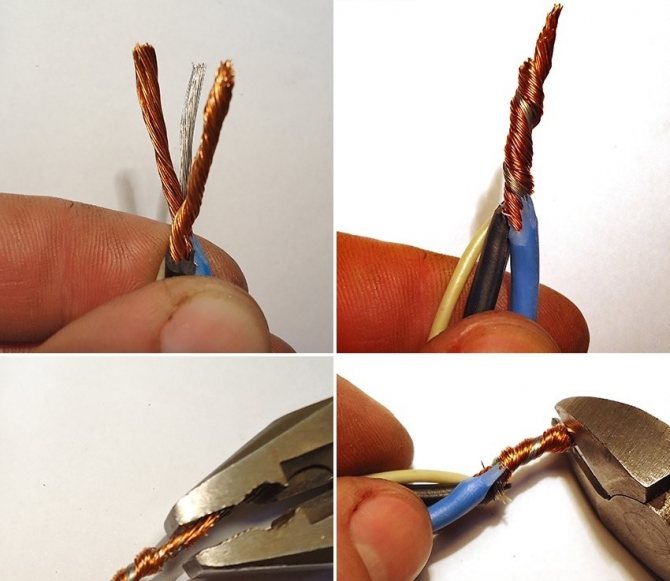

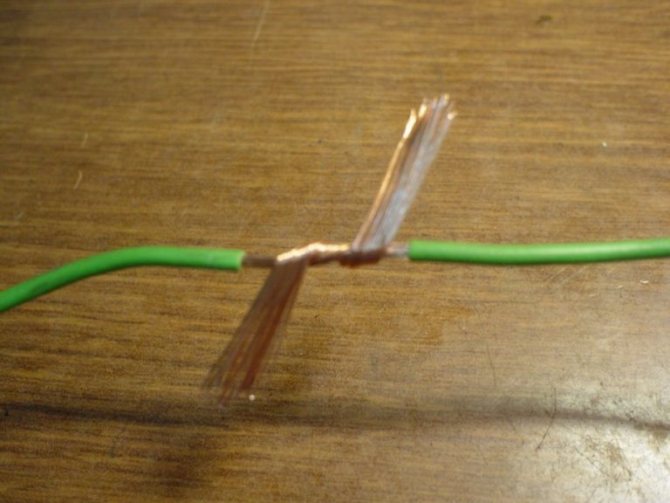

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

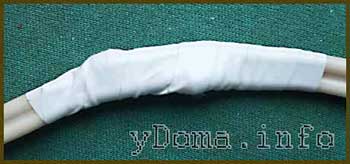

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

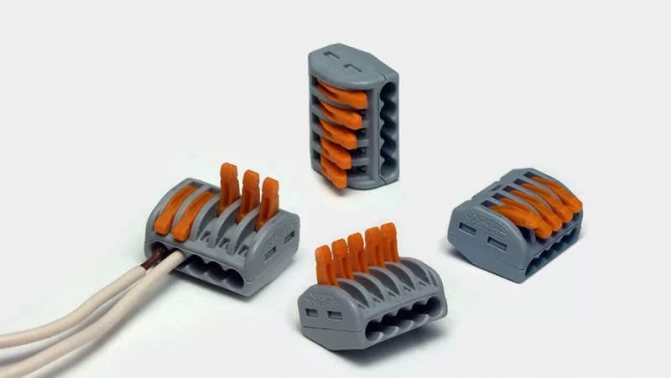

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

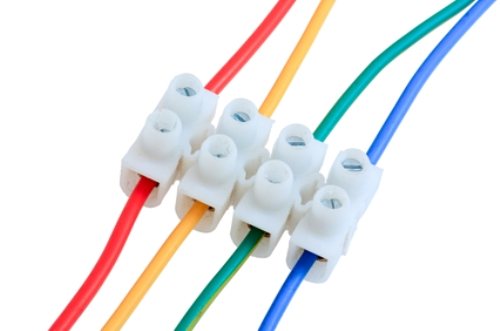

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками. Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

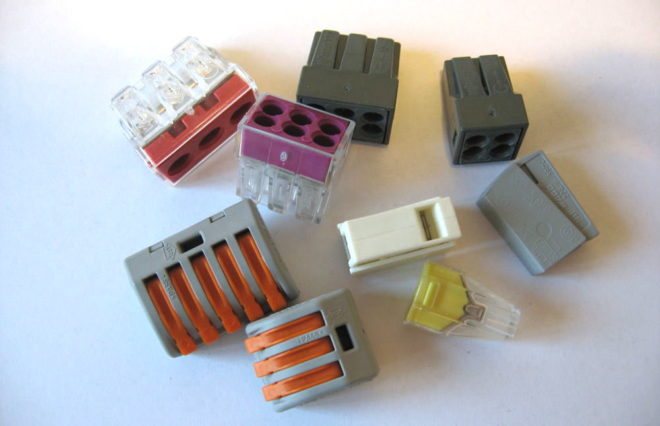

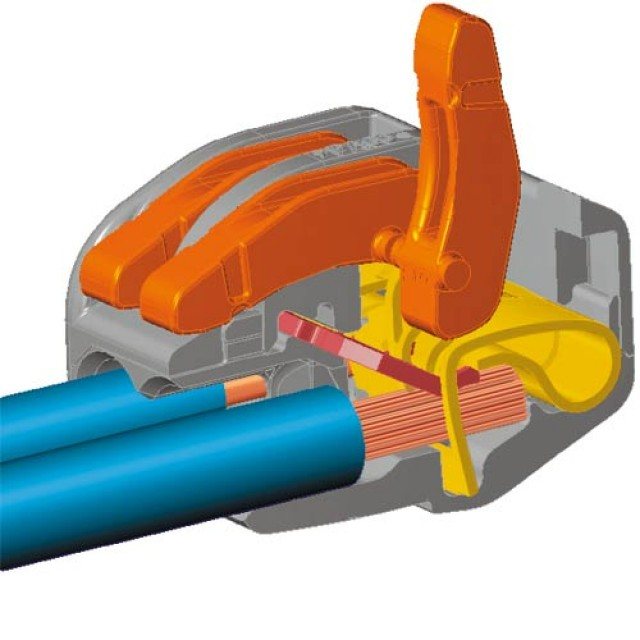

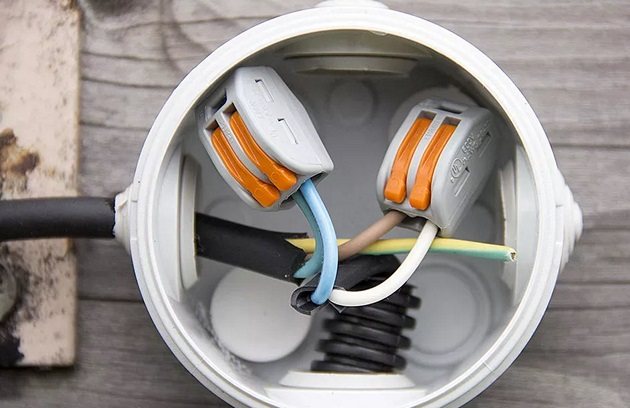

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы .

О преимуществах и недостатках рассказано в этом видео:

Колпачки СИЗ – соединительные изолирующие зажимы

Теперь разберем подробно пружинные колпачки СИЗ. Эти зажимы не снискали такую большую популярность у электриков и простого народа и этому есть причины.

Клеммный зажим

Данное приспособление не будет являться колодкой, однако в зависимости от модели может соединить до 8 проводников в одном корпусе.

Внешний материал – это пластикат, который обладает рядом особенностей:

• Не поддерживает горения даже при воздействии открытого огня;
• Имеет высокую температуру плавления;
• Выдерживает напряжение от 300 до 600 В, что говорит о высоких изоляционных свойствах;
• Обладает высокой механической прочностью и надежно защищает соединение от любых повреждений.

Колпачок имеет конусовидную форму. Снаружи нанесено рифление или выполнены две лопасти для удобства использования.

Внутри установлена обжимная пружина, имеющая такую же форму. Как было написано выше, ее края заточены особым образом, что позволяет надежно фиксировать жилы разных размеров.

Если сравнивать СИЗ с клеммами Ваго, то у них будет пара явных недостатков:

1. Невозможность одновременного подключения проводов из алюминия и меди.
2. Усложненный монтаж, требующий специальной обработки проводов – необходимо качественно счистить изоляцию, ни на миллиметр не выступая оголенной частью провода за корпус колпачка.
3. Требуется точный подбор модели колпачка под сечение провода, так как наилучший контакт будет в самом узком месте, и если провода слишком тонкие, в точке соединения будет увеличенное сопротивление, как при скрутке проводов.
4. Требуется прилагать достаточное усилие, чтобы обеспечить качественный контакт между проводниками.
5. Жилы должны быть строго одного диаметра.
6. Для многожильных проводов это решение не будет лучшим, так как возможно частичное повреждение тонких жил.

Колпачки СИЗ в распределительной коробке
Установка колпачка выполняется в следующей последовательности:

• Провода оголяются от изоляции на длину, соответствующую длине рифления на колпачке;
• Их концы соединяются параллельно, без предварительного скручивания.
• Сверху одевается колпачок и производится его вращение с усилием по часовой стрелке.
• При соединении от трех проводов, делается предварительная скрутка, после чего откусывается ее кончик.

Принцип работы СИЗ
Следующее видео покажет, как выполняется установка колпачков СИЗ.

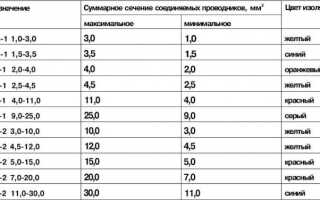

Всего существует пять типов клемм СИЗ, разницу между которыми можно увидеть на следующем изображении.

Отличие колпачков СИЗ

Интересно знать! СИЗ 5 можно использовать для соединения 8 жил сечением 2,5 мм2.

В таблице также представлена цветовая маркировка моделей. Основная масса производителей придерживается ее, но единого стандарта не существует, так что могут быть и отличия, поэтому будьте внимательны при покупке.

Обращайте внимание и на маркировку изделия (СИЗ 1 1,0-3,0 и похожие). Она поможет точно подобрать изделие под сечение вашего провода.

Первая цифра маркировки говорит от типе корпуса, остальные – допустимый диапазон сечений.

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу. А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится.

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

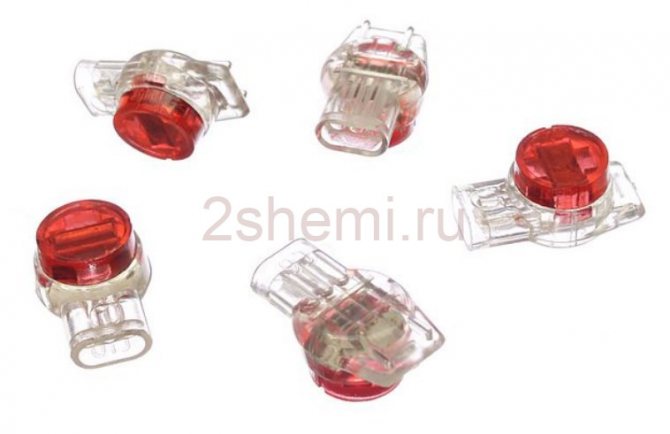

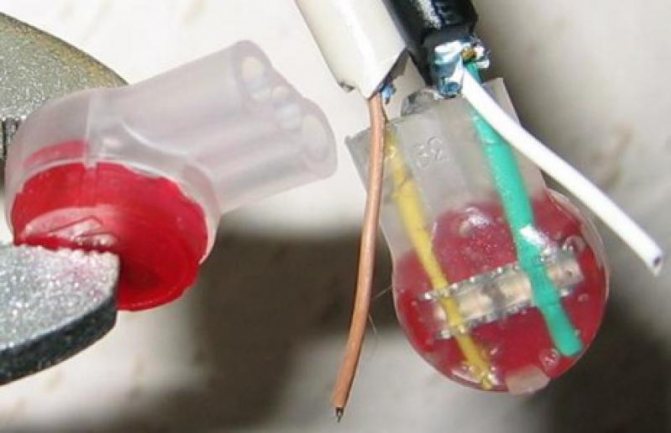

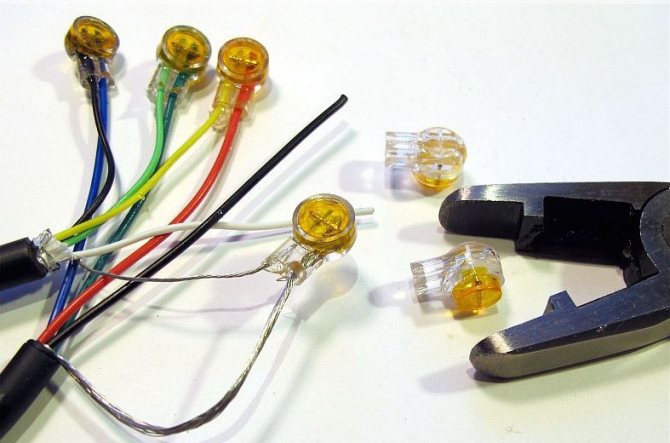

Скотч-лок

Соединительные муфты такого типа – разового использования. Применяются для проводов с малыми рабочими токами (телефонные линии либо провода для светодиодных светильников малой мощности).

Такие зажимные муфты осуществляют соединение путём врезного контакта. Проводки даже не нужно зачищать перед соединением. Прямо в изоляционном слое они вставляются в скотч-локи и обжимаются пассатижами. Пластина, у которой имеются режущие контакты, врезается в изоляционный слой, за счёт чего возникает соприкосновение между жилами.

Помимо того, что не требуется зачистка жил, скотч-локи обладают ещё рядом преимуществ:

• низкая стоимость;
• универсальность;
• не нужны специальные приспособления, обжим производится обыкновенными плоскогубцами;
• водонепроницаемость (внутри муфты есть гидрофобный гель, что защищает контактное соединение от влаги и коррозии).
• Если муфту скотч-лок необходимо заменить, она просто вырезается, а на её место монтируется новая.

Wago

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

ЗВИ

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Паяльная паста для пайки без паяльника

Паяльная паста включает в себя флюс и припой. Это очень удобно при пайке без паяльника. Не надо возиться отдельно с этими двумя компонентами. Достаточно одного нанесения пасты на место соединения проводов и затем прогреть его до температуры плавления припоя.

Паяльная паста состоит из металлического порошка, флюса и фиксатора (клейкое вещество для удержания сплава в жидком состоянии в пределах пайки). Паста содержит порошок из олова и свинца с добавкой серебра. Пропорции состава варьируются в зависимости от предназначения средства.

Пайка зажигалкой

При нагреве флюс мгновенно испаряется, припой прочно и плотно охватывает всю скрутку проводов. В результате пайка получается высокого качества. Применимый состав позволяет обходиться без паяльников и паяльных станций.

Для пищевой пайки рекомендуется применить пасты следующих марок: ПОС 63, ПОМ 3 и другие. Пайку пастой используют для работы с микросхемами, где вместо паяльников берут тонкие металлические стержни, прогреваемые внешними источниками тепла.

Паяльная паста

Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

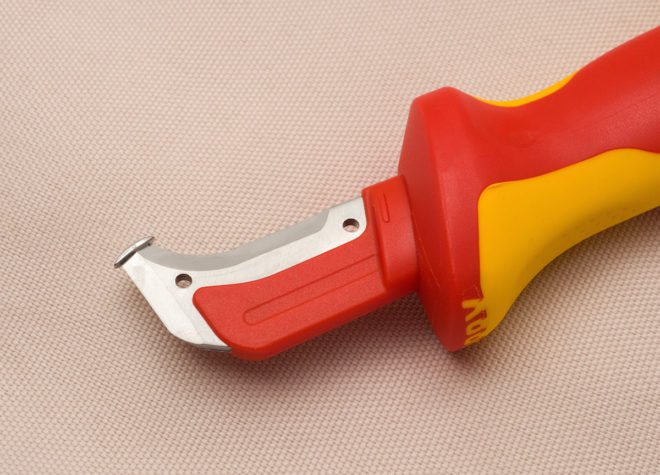

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.

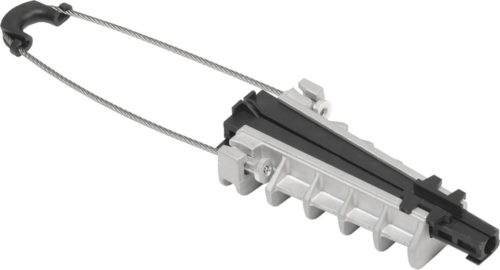

Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:

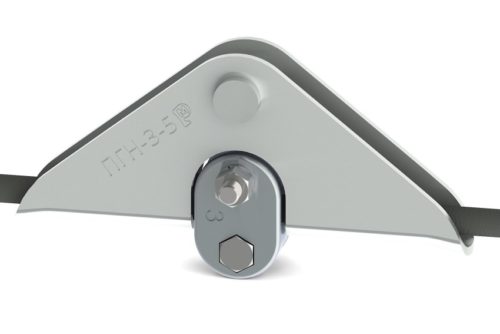

Зажимы для линейных проводов глухие

• Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
• Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
• Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
• Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.

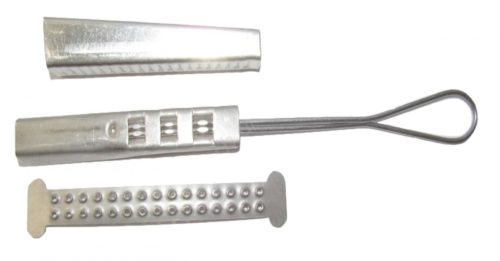

Зажим для провода на столбе

• Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение – муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

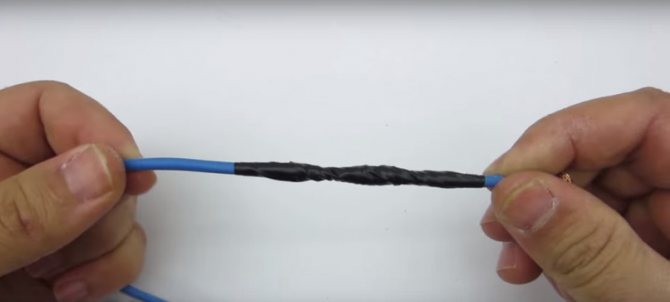

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

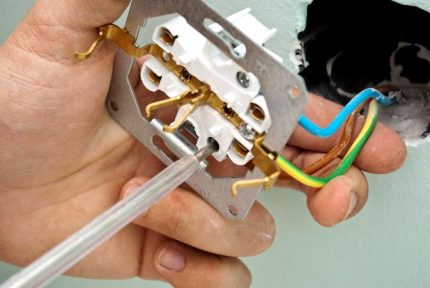

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Правила обустройства проводки

Чтобы понимать, какие соединения проводов целесообразно сделать в том или ином случае, необходимо рассмотреть правила по обустройству электроустановок. В них четко указано, какие методы приемлемы при обустройстве современных систем коммуникации. Рассматривая правила соединения проводов, можно сделать выводы о неприемлемости применения скруток. В нормативной документации четко указано, что все жилы должны соединяться методом сварки, опрессовки, сжимов или пайки.

Проводка должна создаваться из кабеля с медной жилой. Для того, чтобы подобная сеть имела высокие показатели надежности, соединения должны быть максимально прочными. Сечение жил выбирают в соответствии с суммарной предполагаемой нагрузкой. Чем больше оборудования подключено к сети, тем толще проводник требуется подсоединить к системе.

Рассматривая, как соединить провода между собой. некоторые непрофессиональные мастера все же решаются отдать предпочтение скрутке проводов. Это приемлемо, если производится локальный ремонт проводки или подсоединение прибора малой мощности в сеть дома. Мастер может в этом случае несколько усовершенствовать подобный стык жил.

Чтобы обеспечить большую надежность, применяются специальные колпачки. Их используют вместо изоленты. Их еще называют соединительными изолирующими зажимами (СИЗ).

Соединение проводов с помощью зажимов является более безопасным, чем вариант с изолентой. Соединитель имеет вид пластикового стакана. В него вмонтирована стальная пружина. Она зажимает контакты и обеспечивает надежный контакт. В качественных зажимах есть специальная смазка, предотвращающая процессы окисления. При выборе необходимо учесть, для каких проводов предназначено изделии (многожильные или одножильные). Также следует оценить сечение проводника, для которого предназначен зажим. СИЗ не применяется для соединения жил из разных материалов.

Чаще всего кабельный соединитель сегодня имеет вид клемм. Их изготавливают из латуни. При этом соединяемые концы кабеля не контактируют между собой напрямую. Поэтому при помощи подобных конструкций можно коммутировать одинаковые проводники, жилы различного размера сечения, выполненные из разных материалов.

Чтобы иметь возможность создать правильный стык, требуется выбирать соответствующие разновидности клемм. Они отличаются номинальным показателем тока, а также допустимым диаметром для провода. Все характеристики клемм указаны на их корпусе.

Некоторые представленные в продаже клеммы могут иметь в своем составе специальный наполнитель. Гель препятствует процессам окисления, увеличивая надежность соединения. Клеммы бывают ножевые, пружинные, винтовые.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник.

Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Что делать, если кабелей несколько?

Для соединения более двух жил подходят следующие способы:

скрутка. Максимальное число жил – 6. Их выпрямляют и складывают параллельно друг другу, затем скручивают плоскогубцами; СИЗ. Соединитель позволяет срастить 4 провода, но только с сечением 1,5 кв. мм. При большем сечении — только две жилы; болтовое соединение. Можно надеть на болт сколько угодно проводов, лишь бы хватило его длины; сварка; пайка; опрессовка гильзами. С одной стороны гильзы заводятся несколько жил

Важно правильно подобрать сечение изделия: оно должно лишь немного превосходить суммарное сечение жил — тогда соединение будет качественным; клеммная колодка. Существуют изделия с несколькими разъемами для проводов

Также несколько проводов можно закрепить в одной клемме, если они имеют одинаковое сечение.

Провода с разным сечением подключать к одной клемме нельзя: меньший будет прижат с недостаточным усилием.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

• удлинёнными тройниками;
• мобильными осветительными приборами;
• автомобильной проводкой;
• подсоединением осветительных приборов к электрической сети;
• подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

• Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
• Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

• Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
• В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
• Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

• Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Для чего нужно хорошая скрутка?

Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:

• площади поверхности в месте контакта;
• наличия окисной плёнки на жилах.

Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.

пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится

Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.

Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ. Соединение проводов методом обжима применяется для пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Правила подключения многожильного проводника

Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:

• Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно пассатижами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.



• С помощью лужения проводника. Данный способ более эффективен чем предыдущий и обеспечит надёжный контакт. Основной недостаток его в том, что не всегда под рукой имеется паяльник, да ещё и электричество для его эксплуатации. Лужение можно выполнить как ровного проводника, так и согнутого в колечко по диаметру болта клеммника, но перед этим опять же необходимо туго скрутить все тонкие жилы. Этот способ можно применить во всех случаях подключения к электроприборам, к автомату, розетке и т.д., если это позволяет сделать сечение.



• Опрессовка наконечника. Наконечники позволяют без пайки добиться надёжного и долговечного контакта. Наконечники бывают двух типов: с креплением под болт и просто гильзование. В зависимости от подключаемого элемента нужно выбрать соответствующий его тип и подходящее сечение. Наконечником, гильзами можно подключить любой тип кабеля, любого сечения как многожильный, так и одножильный, но для этого понадобится специальный инструмент, который необходимо будет приобрести перед проведением монтажных работ, особенно на профессиональном уровне. Выполненное таким образом подключение многожильного провода в щитке, к клеммнику, к счётчику не только выглядит эстетично и правильно, но и снижает вероятность нагрева в местах соединения. На фото ниже изображены наконечники типа НШВИ на многожильных проводах.

Лужение является хоть и хорошим способом, но на практике чаще жилы оконцовывают наконечниками, это быстрее, проще и часто надежнее остальных способов. Однако не опрессовуйте наконечники пассатижами – жила просто выскочит из них и хорошего соединения вы не получите. Для этого лучше купить обжимные клещи с квадратными матрицами, найти их можно примерно за 1000 рублей.

Клеммники самозажимные

Самозажимные клеммники – разновидность обычных клеммников. Они обеспечивают еще более быстрое соединение, поскольку даже не понадобиться использовать отвертку.

В них контакты подпружинены, поэтому для соединения кабелей достаточно в отверстия с контактами вставить концы проводки.

При установке нужно преодолеть усилие пружины, после чего она будет поджимать контакт к проводу. Отмечается, что такой способ очень удобен для многожильных проводов.

Из недостатков такого соединения можно выделить не особо надежное соединение, проводку из клеммника выдернуть будет несложно. Особенно это касается одножильных проводов большого сечения.

Общим для клеммников недостатком является возможность попадания влаги на контакты, что может привести к их окислению и нарушению

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Варианты скручивания многожильных проводов

Многожильным является провод с металлической центральной частью в виде тонких жил. Элементы переплетаются между собой, образуя свивку с наружной изоляцией. Производители могут покрывать проводки полиуретаном, добавлять капроновые нити для улучшения прочности. Защита усложняет процесс снятия изоляционного слоя.

Скрутку изолированных многожильных проводов выполняют несколькими способами.

Параллельное соединение

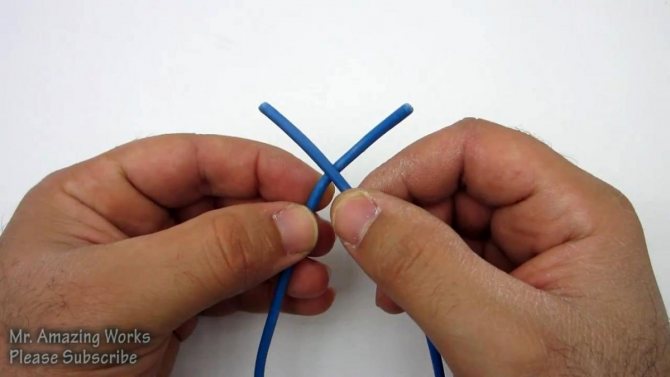

Простейший вариант, когда две зачищенные жилы укладываются крест-на-крест одна на одну. Скручивать допускается только участок без изоляции. Параллельная скрутка обеспечивает надежность контактов, но не защищается от разрывов с усилием.

Технология подходит для проводников из меди – одного монолитного и одного многожильного. Алюминиевые проводники с разным сечением также допускается соединять параллельно. В случае с монолитным проводом понадобится снять больше изоляции, чем с многожильного.

После скрутки должен остаться отрезок, из которого создается дополнительный изгиб в сторону фиксации. Подобный прием усиливает прочность соединения.

Последовательный тип шва

Скрепить провода вместе нужно так, чтобы каждый из них накладывался на другой:

• жилы зачищаются от изоляционного покрытия;
• зачищенные элементы укладываются друг на друга;
• скручивание начинается с центра так, чтобы один провод обвивался вокруг второго;
• аналогичным образом закручивается второй контакт.

Ввиду минимальной надежности соединение подходит для двух кабелей.

Бандажная скрутка

Оптимальный способ делать крепление многожильного провода:

• подбирается два типа провода – жесткий для фиксации и мягкий для навивки;
• с жил снимается изоляция так, чтобы длина оголенных участков была одинаковой;
• проводники укладываются параллельно;
• для фиксации жил между собой используется третий зачищенный провод.

В качестве скручиваемых изделий нужно выбирать больше 2-х жестких кабелей. Навивка организуется при помощи гибкого мягкого провода.

Прессовка

Одним из достоинств этого метода является большая скорость выполнения соединения чем при пайке.

Метод прессовки подразумевает использование специальных, полых изнутри гильз, куда вставляют провода и затем зажимают их при помощи клещей. Гильзы могут быть алюминиевые, медные и латунные. Алюминиевые используют с алюминиевыми проводами, медные с медными, и третьи — для обоих типов проводов.

При сжатии гильзы провода деформируются и плотно притираясь друг к другу, создают нужный электрический контакт, а место соединения становится достаточно прочным.

• Соединительная гильза
• Специальные клещи

1. Используя специальный нож, с провода снимают изоляцию. Изоляция делается по длине гильзы.



2. Делают скрутку.
3. Скрученные провода помещаются внутрь.
4. Затем гильзу сдавливают клещами.

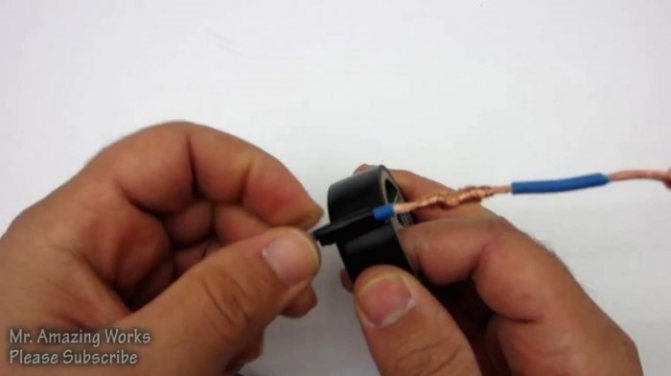

5. Изоляция места соединения.

Совет! Чтобы исключить окисление проводов, место соединения следует законсервировать техническим вазелином.
