Качество цифрового телевещания напрямую зависит от используемого кабеля. Порой из-за кабеля с высоким уровнем затухания сигнала человек не может нормально смотреть любимые телепередачи. В магазинах представлены десятки моделей кабелей разного сечения, качества диэлектрика, состава проводника и экранирующего слоя. Как выбрать антенный кабель для цифрового телевидения, чтобы все работало как часы? Обсудим лучшие марки телевизионных кабелей. Если вам не интересна теория, а нужно быстро выбрать кабель, жмите сюда.

На что стоит обратить внимание при выборе цифрового кабеля?

Обратите внимание на критерии, которые определяют, какой кабель нужен для цифрового телевидения:

  • Сечение проводника. Чем больше сечение проводника, тем лучше передается сигнал на большие расстояния. Если расстояние до антенны больше 30 метров (если она расположена на крыше многоквартирного дома), то стоит брать кабель с сечением проводника 1 мм2. Для меньших расстояний подойдет сечение от 0,5 до 0,9 мм2.
  • Материал проводника. Для цифрового телевидения можно брать как медный проводник, так и омедненную сталь.
  • Величина затухания сигнала. Чем меньше данная величина, тем более качественный сигнал будет передаваться на телевизор. Величину затухания сигнала не всегда указывают в характеристиках товара (точнее очень редко), поэтому ее стоит уточнять у продавца. Отметим, что показатель указывается в дБ на каждые 100 м.
  • Коэффициент усиления сигнала. Этот параметр зависит от качества экрана, изготовленного в конкретном кабеле. Чем выше показатель, тем лучше будет передаваться сигнал. В среднем коэффициент усиления для большинства марок составляет 60 — 80 дБ, для более дорогих и качественных 90 дБ.
  • Волновое сопротивление. Волновое сопротивление коаксиального телевизионного кабеля должно составлять 75 Ом. Иногда продавцы советуют к приобретению кабели типа RG-58A или RG-58C. Однако для подключения цифрового телевидения они не подойдут, так как имеют волновое сопротивление 50 Ом и предназначены преимущественно для прокладки локальных компьютерных сетей.

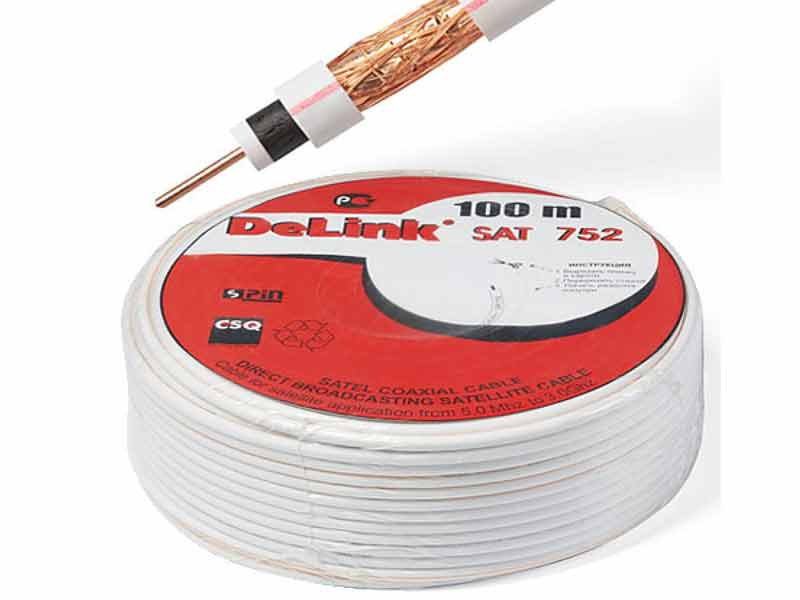

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

  • Длина.
  • Толщина.
  • Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

  • Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
  • Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
  • Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

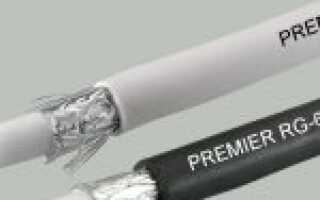

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор
Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор
Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

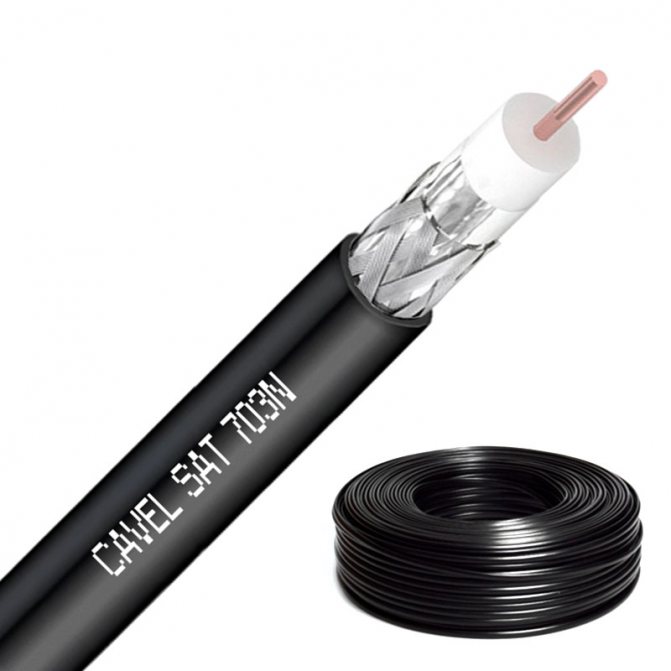

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор
Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор
Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле. Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги.

Средняя стоимость: 55 – 70 рублей за 1 м.

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

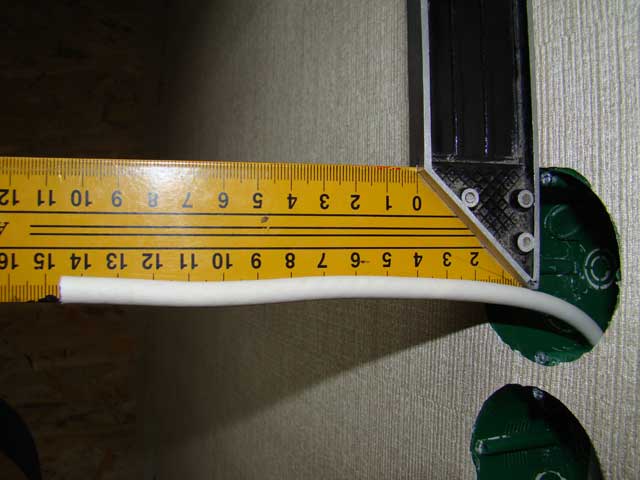

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

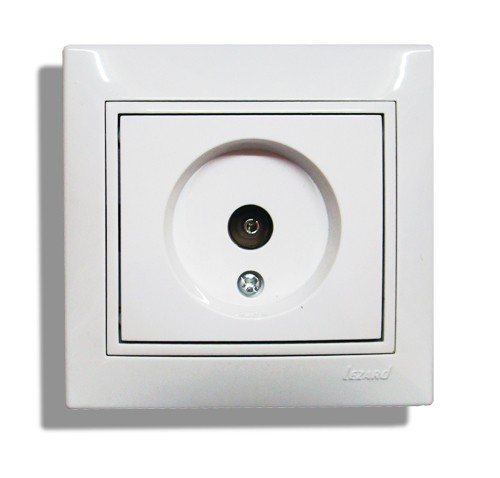

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

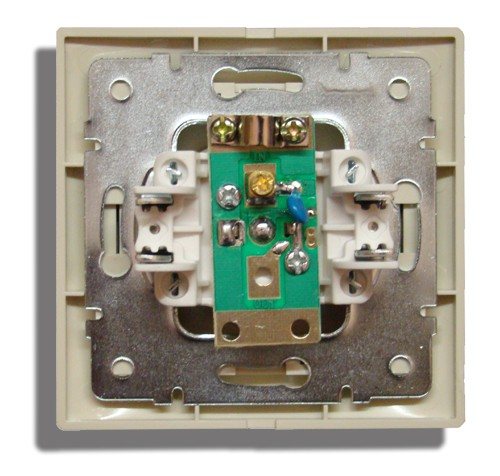

Монтажная сторона с элементами крепежа для тв кабеля.

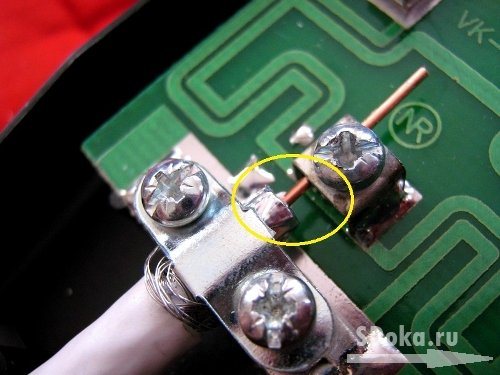

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

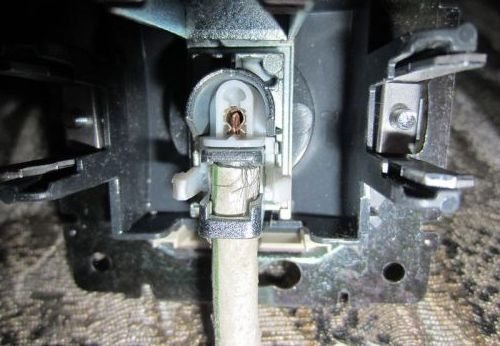

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

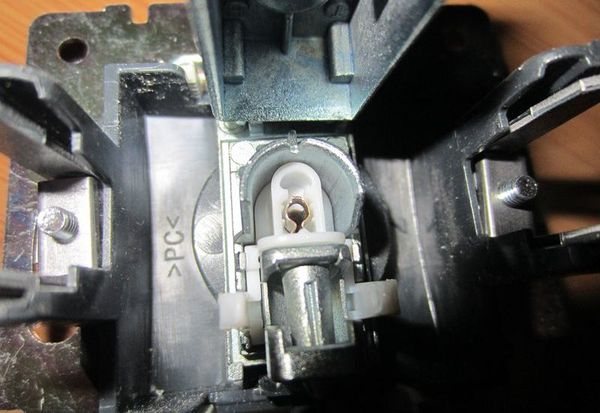

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

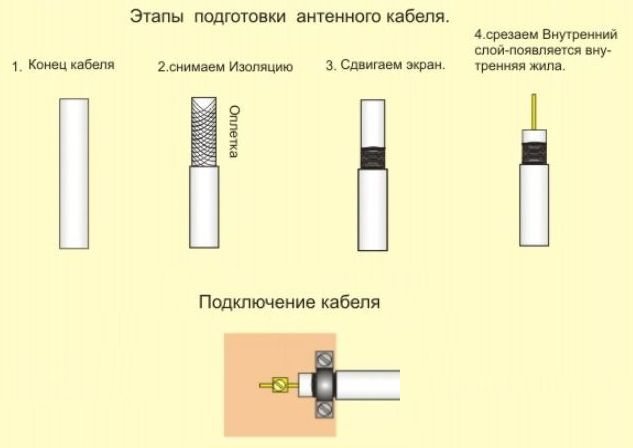

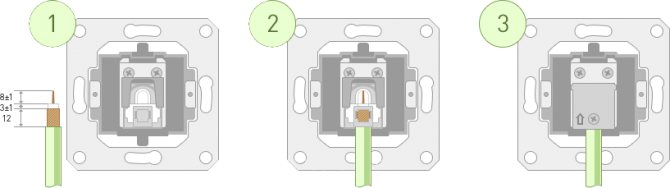

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Установка в подрозетник, фиксация ТВ-розетки

Устанавливаем лицевую панель ТВ-розетки на свое место

Установка пластикового корпуса ТВ-розетки

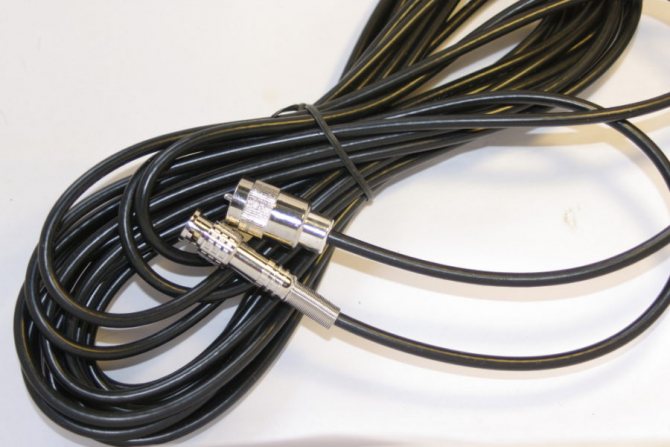

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

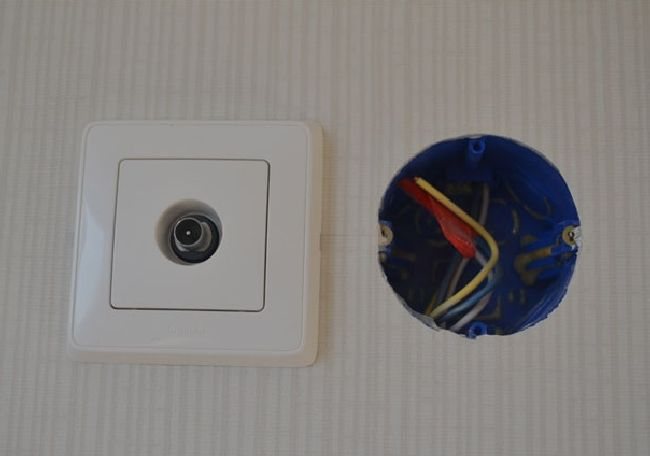

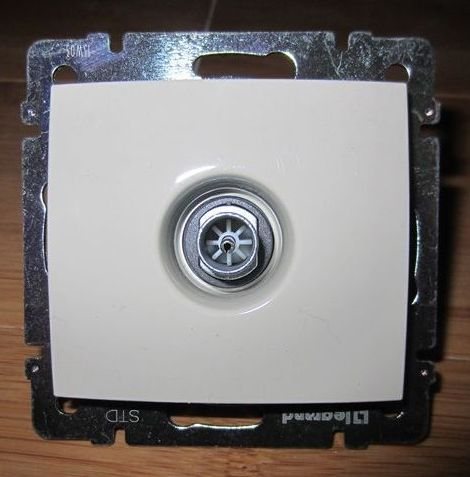

Смонтированная телевизионная розетка Legrand

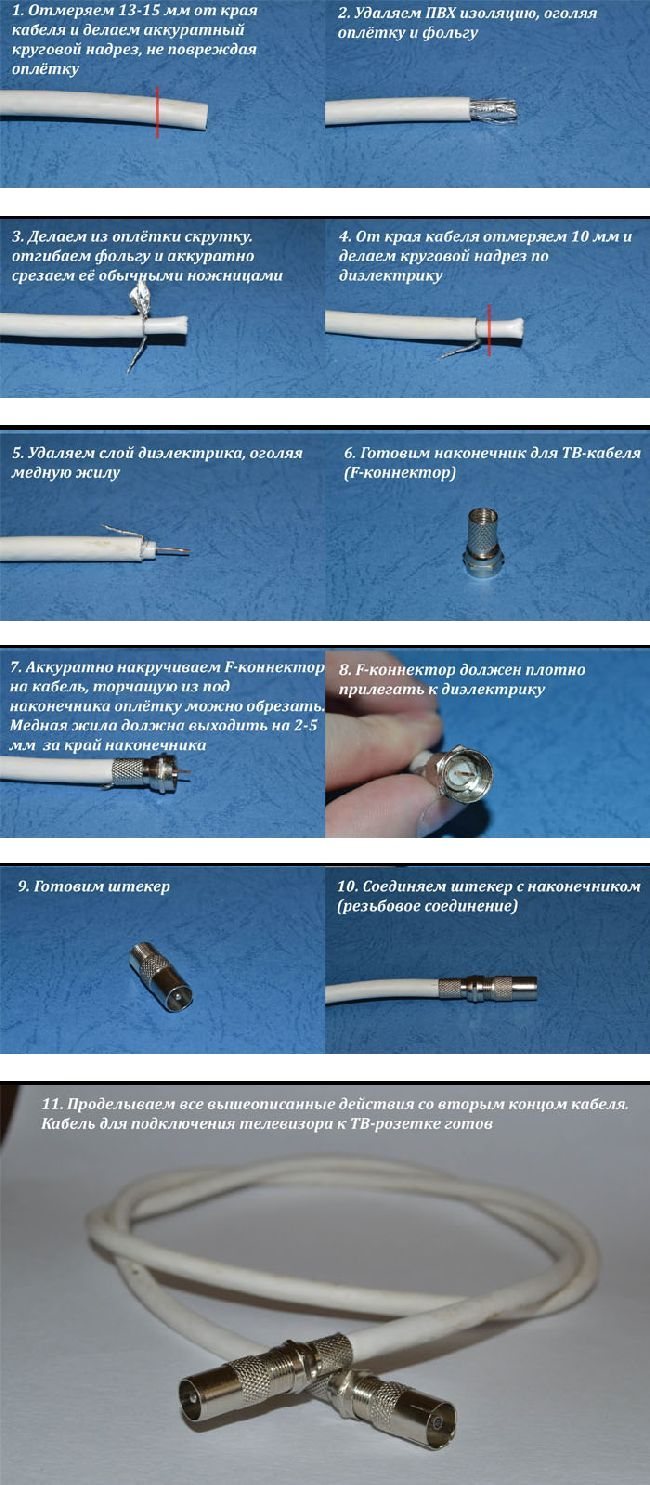

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

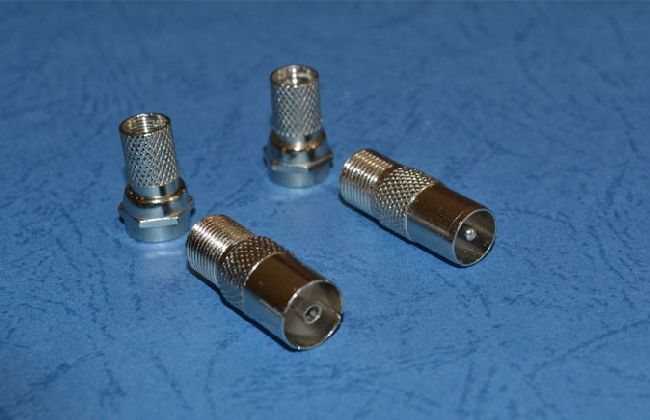

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

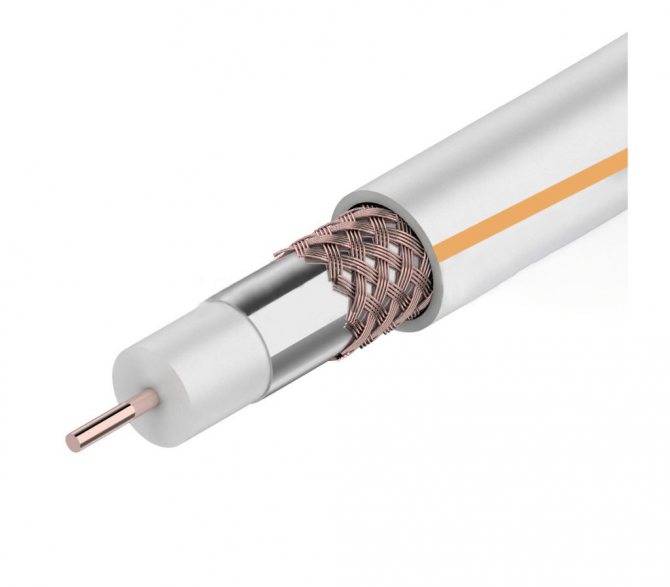

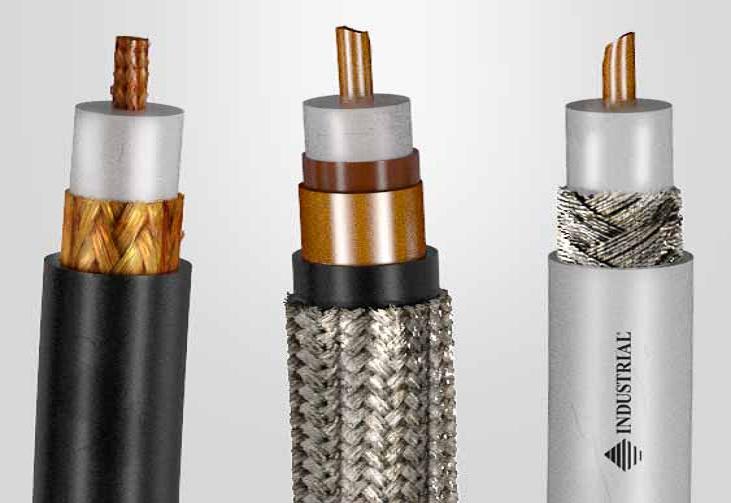

Конструкция коаксиального кабеля

Хотя коаксиальный кабель может отличаться от по материалу проводника и качеству изоляции, все типы имеют приблизительно одну конструкцию:

Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор

  1. Изоляция из ПВХ. Она устойчива к воздействию ультрафиолета и защищает экранирующий слой и проводник от механических воздействий. Может быть черного или белого цвета. Раньше кабель черного цвета предназначался для укладки за окном, а белый внутри дома. Однако сейчас производители ушли от такой маркировки и теперь изоляция практически каждого кабеля любого цвета может выдерживать факторы внешней среды.
  2. Экран из оплетки. Оплетка может изготавливаться из алюминиевых или медных проводков. Толщина каждого проводка обычно не превышает 0,12 – 0,16 мм2.
  3. Экран из фольги. Наряду с оплеткой защищает проходящий внутри провода сигнал от наружных помех. Бывает одинарной или двойной.
  4. Полиуретановый диэлектрик.
  5. Проводник. Проводник может быть изготовлен из чистой меди или омедненной стали. Первый дороже и обычно применяется для спутникового ТВ (хотя и для других тоже подходит), а второй дешевле, и его можно использовать для цифрового и эфирного телевещания.

Итоги: какой кабель для цифрового телевидения купить?

  • Для прокладки исключительно внутри помещения (если антенна стоит на балконе) подойдет RG-6U или РК-75. Ими же можно свободно подключить антенну к двум и более телевизорам.
  • Для прокладки внутри и снаружи на расстоянии не более 20 м до антенны можно взять РК-75.
  • Если в будущем планируете поменять цифровое на спутниковое ТВ, то сразу монтируйте SAT-50 — у него медная жила, и при подъеме кабеля до 30 м его хватит за глаза.
  • Если расстояние от телевизора до антенны около 50 — 100 м и вы не хотите потерь качества сигнала, то лучше берите SAT-703 или DG-113.
