Классификация и маркировка электрических шинопроводов

Электротехнические шины используют в высоковольтных и низковольтных энергоустановках различных видов и областей назначения. Без этих устройств невозможно представить сборку и установку электрической цепи на предприятии. Шины выполняют роль проводников тока, соединяя элементы установки без потерь энергии. Благодаря им удается оптимизировать работу цепи, уменьшить затраты материалов и сделать монтаж оборудования гораздо проще. Также электроустановка при использовании шин становится меньше по габаритам.

Как правило, токопроводящие шины представляют собой вытянутые металлические пластины разной формы. В зависимости от области использования различают несколько видов этих приспособлений. В статье расскажем о них подробно.

Электрик за работой

Чтобы обслуживать оборудование было проще, нужны качественные шины

Виды электротехнических шин

При помощи токопроводящих шин соединяют выключатели, контакторы, генераторы, разъединители, трансформаторы, компенсаторы и другие части промышленного электрического оборудования. От сечения таких соединительных частей зависит нагрузка, которую они выдерживают.

Существуют жесткие шины без изоляции. Это обычные прямоугольные пластины из меди или алюминия, которые устанавливают на крупных узлах. В числе мест установки жестких неизолированных шин входы распределительных устройств, соединения трансформатора с ГРУ или с КРУ и РУ. Также подобные соединения встречаются в закрытых РУ на количество энергии в 6–10 киловатт. Местом применения жестких шин без изоляции являются и трансформаторы, расположенные в шкафах. Помимо прямоугольного сечения таких соединений, существует и коробчатое. Оно рекомендуется для сетей с высокими нагрузками: благодаря коробчатому сечению обеспечивается лучшее охлаждение системы и меньшие потери энергии. Жесткие шины закрепляют в системе при помощи опорных изоляторов.

Ко второму стандарту соединений элементов электрического оборудования относят гибкие изолированные шины. Они представляют собой несколько тонких прямоугольных длинных пластин, помещенных друг на друга. Вместе их соединяет плотная изоляция из ПВХ или подобного материала. Гибкие шины легко установить, они не ржавеют со временем, наконец, их, в отличие от жестких аналогов, можно расположить ближе друг к другу – за счет этого экономится место. Устанавливают соединения при помощи контактных шайб и болтов, для чего предварительно пробивают отверстия. Закручивать нужно ключом с ограничителем. Кабельные наконечники не требуются.

Гибкие шины используют во всех видах электрического оборудования, вне зависимости от нагрузки сети. Например, это может быть связка ОРУ с блочным трансформатором или РУ на 35 киловатт.

Среди гибких токопроводящих шин особое место занимают плетеные. Они обладают наиболее высокой проводимостью и выделяют очень мало тепла. Такие соединения сплетают из полосок меди. В ряде случаев их производят под давлением при помощи диффузионной сварки. Через тонкие медные фрагменты пропускают электрический ток, в результате чего они привариваются друг к другу. Чтобы монтировать такие соединения, возможно придется сверлить установочные площадки, но так бывает не всегда. Плетеные шины соединяют шинные линии с любым оборудованием. Еще одним их достоинством является устойчивость к вибрациям. Поэтому плетеные шины применяют в сейсмоопасных зонах, а также в автовыключателях, токопроводах сварочных аппаратов или печах сопротивления.

Современные производители изготавливают большой выбор аксессуаров для шин. Это зажимы, биметаллические пластины, шинодержатели и изоляторы разных видов. Все это делает монтаж соединений разных видов достаточно простым делом.

Маркировка электрических шин

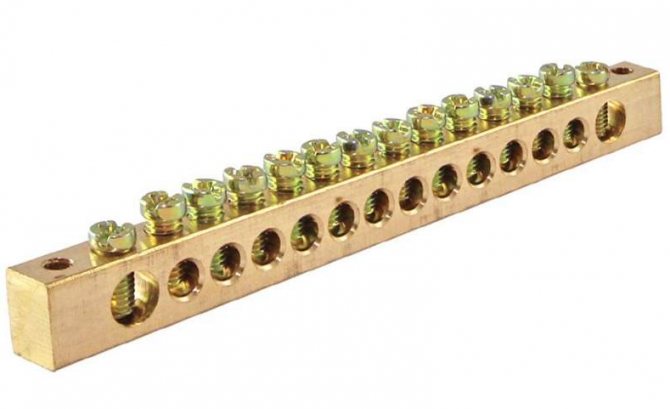

Маркировка нулевых шин
Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.

Цветовое обозначение шин позволяет точно определить их тип и назначение:

  • Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
  • Нейтральный и рабочий проводник обозначен с помощью синего цвета.
  • Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.

В сетях трехфазного тока фаза А отмечена желтым цветом, фаза В – зеленым, фаза С – красным.

Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:

  • в однофазной сети – L;
  • в трехфазной сети – L с цифрами от 1 до 3;
  • средний – М;
  • нейтральный, или нулевой – N;
  • заземляющий – PE;
  • совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).

Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.

Типы шин по сферам применения

  • Силовая шина. Эти соединения применяют в системах с высоким напряжением и плотностью тока. Обычно такая шина является неизолированной жесткой, состоит из алюминия или меди. Существуют варианты, когда ее изготавливают из изолирующих и проводящих слоев, попеременно спрессованных друг с другом. Для силовых шин понадобятся экраны и шинодержатели. Обычно они идут в комплекте с изделиями.
  • Шина для реек. Они крепятся на рейки в электрошкафах и щитках. Обычно служат для соединения нулевых и заземляющих проводов. В качестве материала используют медь или латунь. Шины для реек бывают в защитном корпусе. Их также называют распредблоками.
  • Сборная шина. Служит для подключения к ней блоков ввода/вывода и шин-распределителей.
  • Распределительная шина. Она запитывает устройство вывода за счет подключения к сборной шине. Распространенной разновидностью распределительных соединений является гребенчатое. Это прямоугольная медная пластина в защитном корпусе. С их помощью параллельно включаются УЗО, контакторы и другие части систем. Существуют также ступенчатые распредблоки. Они состоят из четырех медных шин и изоляционных опор, при помощи которых крепятся. Также на них есть отверстия, в которые можно вкрутить болты для установки блока. В его фронтальной части монтируют экран изоляции. Конструкция шины позволяет закреплять блок вертикально или горизонтально в зависимости от расположения и особенностей оборудования.
  • Шина заземления. Это основная часть в системах заземления электрооборудования. Такое соединение обычно представляет собой медную или стальную длинную пластину со множеством отверстий, проделанных на одинаковом расстоянии. К заземляющей шине подсоединяют провода внешних заземлений, рабочий ноль и нулевые проводники. Провода крепят при помощи гаек и болтов. Предварительно проволоку нужно опрессовать.

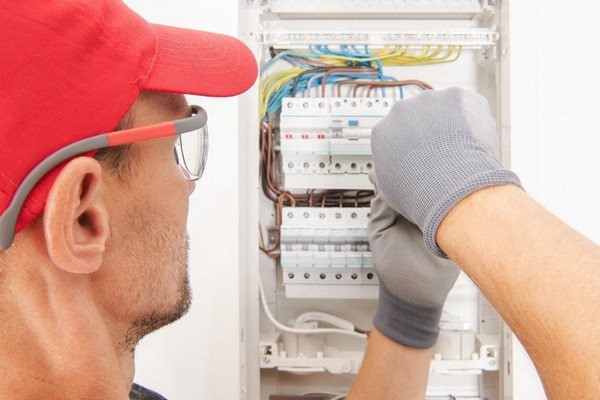

Электрик чинит проводку
Если шины подобраны правильно, у электриков будет меньше работы

Преимущества использования шинопроводов


Шина электрическая более удобна в применении, чем группа проводов
Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

Область применения электрических шин – подключение электрических цепей в низковольтных сетях или высоковольтных разрядных устройств, подстанций и т.д.

Стандарты производства токопроводящих шин

  • ГОСТ 434-78. Это стандарт для медных токопроводящих шин и прямоугольной проволоки. В нем указаны все нормативные параметры данных изделий, изложены требования к их форме, материалам производства и многое другое.
  • ТУ 1-5-009-80. Данный норматив разработан для шин из алюминиевых сплавов.
  • ГОСТ 15176-89. Прессованные алюминиевые шины и изделия из сплавов алюминия. Подробно прописаны способы изготовления, габариты изделий, их масса, требования к составным материалам. ГОСТ также касается итоговых параметров шин, которые должны быть достигнуты при производстве.
  • ГОСТ 8617-81. Норматив для прессованных шин из алюминия и его сплавов. В документе содержится классификация изделий, величины их отклонений. Есть требования к дефектам, маркировкам сплавов, перевозке и хранению.
  • ГОСТ 10434-82. Это контактные соединения. В документе приводится их классификация. Также есть требования к особенностям конструкции. Для полноты прописаны отсылки к дополнительным ГОСТам.
  • ТУ 16.705.002-77. Это технические условия для производства прямоугольных алюминиевых шин. В документе указаны характеристики готовых изделий и их допустимые габариты.

Виды соединительных шин для электропроводки дома

Если вы хотите подобрать подходящую соединительную шину для проводки своего дома, одних знаний параметров будет недостаточно. Следует также разбираться в типах этих устройств. Соединительные шины отличаются с точки зрения конструкции, распределения контактов, а также применения в выбранных условиях. Например:

  • Гребенчатая проволочная шина — используется для горизонтального и вертикального соединения выключателей остаточного тока и максимального тока. На рынке можно найти устройства с 1-м, 2-мя, 3-мя и даже четырьмя полюсами. Следует отметить, что этот тип соединительных шин также существует в двух- и трехрядном исполнении, а также в виде штифтов — они отличаются возможностью простым и быстрым монтажом и усиленной конструкцией;
  • Терминальные шины — это особые вилочные соединения, которые обычно изготавливаются из меди. Их устанавливают с разветвленным подключением к главной цепи. Этот тип шин может продаваться в одно-, двух- и трехфазной форме — когда речь идет о количестве модулей, продукт продается в короткой модели (от 4 до 12 модулей) и длинной (количество модулей часто превышает 50). Лопастные шины обычно имеют защитное изоляционное покрытие, поэтому их можно успешно использовать как часть электроустановки в быту, а также в промышленности или даже в строительстве;
  • Стержневые шины — в них контакты имеют форму палочек (по форме напоминающих стержни), у этих типов соединительных шин, обычно, предусмотрено большое количество модулей, они также относительно длинные. Вот почему их часто применяют в промышленности, металлургии и строительстве. Сращивание штифтов присутствует на рынке в вертикальном, горизонтальном, одиночном и нескольких рядах, а также имеет несколько фаз. Имейте ввиду, что некоторые модели не подходят для работы с устройствами, имеющими дополнительные контакты и тип дорожек.

Медные шины и их использование

Шины из меди широко применяют при сборке и монтаже электрического оборудования разных типов. Они бывают гибкими и жесткими. Те и другие очень популярны. Шины из меди стоят дороже алюминиевых. Все потому, что медь имеет сравнительно более высокую прочность и меньшее сопротивление. Это позволяет соединениям выдерживать высокие нагрузки длительное время, не теряя своих свойств. Медные шины производят следующими способами:

  • Прессованием.
  • Волочением.
  • Прокатом.

Для изолированных соединений в качестве изоляционного материала используют ПВХ. Его наносят методом экструзии. Благодаря этому слой материала равномерно распределяется по поверхности, остается очень гибким и в то же время устойчивым к механическим нагрузкам. Медные шины могут выполнять свои функции в температурном диапазоне от −45 до 105 °С и при напряжении в сети в 1500 Вольт.

Включается токарный станок
Качественные токопроводящие шины – залог долговечности промышленного оборудования

Какую соединительную шину лучше выбрать для дома?

Без соединительной шины сложно представить любой современный электрощит. Благодаря ей можно компактно и просто разместить различные модульных устройства в распределительном щитке. Нам больше не придется путаться в пучках проводов, с шиной значительно проще монтировать провода и, при необходимости, делать ремонт проводки.

Тем не менее, если вы поставили цель правильно организовать содержимое распределительного щита, следует приобрести соединительную шину, адаптированную к вашей электросети. Выбирая данное оборудование, обратите внимание на следующие параметры:

  1. Количество фаз — 1-фазная соединительная шина позволяет «обрабатывать» только однофазные электрические сети. Нетрудно догадаться, что с таким оборудованием наши возможности сильно ограничены. Поэтому, если вы планируете обеспечить эффективную передачу энергии устройствам, работающим в трех фазах, вам потребуется соответствующая трехфазная шина коммутации. Обратите особое внимание на этот параметр, потому что возможная ошибка при выборе шины может свести на нет эффективность всей электрической системы дома. Некоторые магазины вместо фаз пишут количество полюсов, так что будьте внимательны;
  2. Сечение и длина — это параметры, которые важны в процессе сборки шины, но они также отражаются на функциональности устройства, связанного с количеством модулей и устройств, которые могут быть подключены. Первое значение обычно дается в квадратных миллиметрах — соединительные шины немного меньшего размера обычно характеризуются поперечным сечением 10 мм2, хотя в магазинах вы также найдете товары с большим поперечным сечением, например, 16 мм2. Что касается длины, то она может любой, некоторые шины на 12 устройств могут достигать в длину до 1 метра;
  3. Количество устройств — как вы можете легко догадаться, это значение говорит нам, сколько устройств может быть подключено к одной шине. Самые дешевые продукты позволяют работать примерно с тремя устройствами, но вы сможете без проблем найти соединительные шины для 8, 12 и более устройств. Все зависит от размера щита и количества устройств, которые планируется подключить к шине;
  4. Номинальный длительный ток (Iu) — этот параметр информирует нас о том, с каким током наша шина сможет нормально функционировать. Превышение этого уровня приведет к повреждению изделия. Вот почему важно проверить, с каким максимальным номинальным током может работать интересующая вас шина. Эти параметры могут быть разными — в небольших электросетях достаточно 32А, но часто необходимо приобрести оборудование мощностью на 60А, 100А, 160А и даже более;
  5. Максимальное номинальное рабочее напряжение (Ue) — как и в случае номинального тока, здесь также необходимо обратить внимание на максимальное значение параметра. Обычно он находится в диапазоне 500-800В;
  6. Изоляция и ее прочность — не все соединительные шины оснащены отдельной изоляцией, но если вы планируете купить именно такое оборудование, обратите внимание на его прочность (Ui), которая должна составлять как минимум 2,5 кВ;
  7. Соответствие стандартам — каждая сборная шина должна соответствовать действующим международным стандартам и российским стандартам ГОСТ, которые являются гарантией надежной работы и безопасности использования. При выборе изделия обязательно обратите внимание на соответствующую маркировку;
  8. Класс воспламеняемости — параметр, важный по соображениям безопасности. Соединительная шина для электросети должна иметь класс V-0, который связан с так называемой вертикальной воспламеняемостью. Это значит, что образующееся пламя затухает менее чем за 10 секунд, в то время как материал, из которого изготовлена шина, не плавится и не капает на другие части проводки;
  9. Количество рядов — для подключения большого количества предохранителей необходимо иметь многорядные шины — обычно с двумя или тремя рядами;
  10. Количество модулей — на рынке вы можете найти как короткие соединительные шины, оснащенные 4 модулями, так и оборудование, разработанное для продвинутых электрических установок, которые могут иметь до 54 и более модулей. Они чаще всего используются в промышленности;
  11. Степень защиты — это еще один важный параметр, обусловленный безопасностью использования электрической системы. Изделие должно, как минимум, иметь степень защиты IP20, что означает защиту от доступа к опасным частям пальцем и от твердых предметов диаметром 12,5 мм;
  12. Материалы — соединительные шины хорошего качества изготовлены из прочного искусственного материала и меди, что защищает изделие от механических повреждений и даже коррозии.

Алюминиевые токопроводящие шины и их особенности

Алюминиевые шины производят из сплавов или чистого металла. В обоих случаях нередко применяют алюминий с маркировкой А5, но чаще АД0. Если говорить о прессованных соединениях, то к АД0 добавляется марка АД31, которая имеет небольшую прочность. Однако для поставленных целей такой металл тоже подходит. Производят изделия методом холодного и горячего проката. Если при осмотре поверхность окажется шероховатой, ничего страшного. Это допустимо нормативами.

Алюминиевые токопроводящие шины устойчивы к образованию коррозии, имеют хорошую проводимость, малый вес и, что немаловажно, доступные цены. Кроме того, такие изделия малотоксичны. Это позволяет обеспечить безопасность людей на производстве.

Соединительные шины. Производители и цены

Из производителей, поставляющих соединительные шины на российский рынок, рекомендуем обратить внимание на продукцию таких компаний, как Legrand, Eaton, Hager Polo и Schneider Electric. Оборудование от данных производителей отличается универсальными креплениями и размерами, и его можно использовать не только в промышленных условиях, но и в быту.

Что касается стоимости соединительных шин, то она зависит, в первую очередь, от их функционала. Самые короткие двухфазные шины будут стоить всего 500 рублей, цена соединительных шин с одной фазой еще меньше — 100-200 рублей. Самыми дорогими являются устройства, поддерживающие три фазы — такие шины продаются по ценам не меньше 1500 рублей.
