Категории и классы сетевых кабелей Ethernet для выбора качественного

Содержание

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

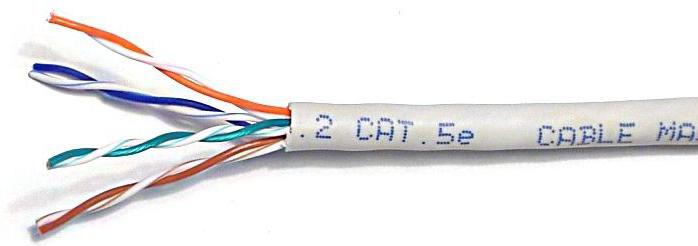

Что такое кабель категории 5e?

Кабель CAT5e, также известный как Категория 5e или Category 5 Enhanced, — это стандарт сетевого кабеля, ратифицированный в 1999 году. CAT5e предлагает значительно улучшенную производительность по сравнению со старым стандартом CAT5, включая увеличение скорости до 10 раз и значительно большую способность преодолевать расстояния, не подвергаясь влиянию перекрестных помех. Кабели категории 5e, как правило, это витые пары 24-го калибра, поддерживающие гигабитные сети на расстояниях между сегментами до 100 метров.

Кабель для роутера

Вы наверняка слышали слова «витая пара», «патч-корд», «сетевой кабель». Так называют кабель для роутера. А ещё шнур для интернета, интернет-кабель, LAN-кабель. Являются ли все эти названия синонимами? И какое из них правильное?

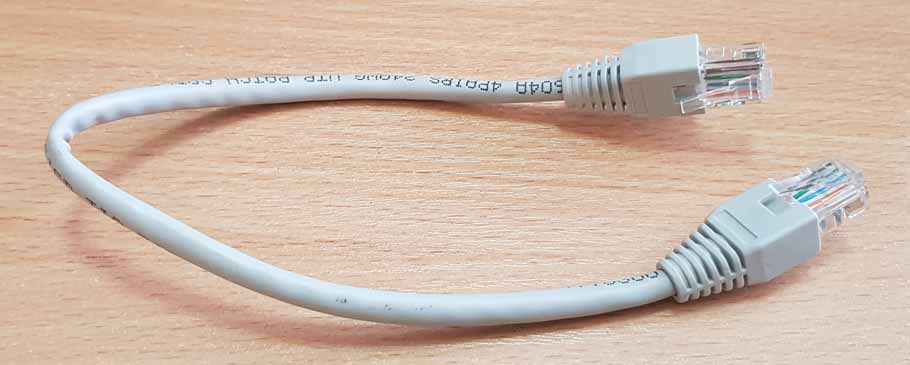

Сетевой кабель для роутера

В принципе, все эти слова подразумевают одно и то же — специальный кабель, предназначенный для соединения между собой различных сетевых устройств.

Внутри этого кабеля находятся восемь медных жил, сплетённых (свитых) попарно. Отсюда название — витая пара.

Витая пара это общее название для проводов, используемых для монтажа сетей. А вот кабель, предназначенный для подключения к роутеру компьютеров и других устройств правильней будет называть патч-корд.

Что такое кабель 6 категории?

Кабель CAT6, производный от Категории 6, появился всего через несколько лет после 5e. Это стандартный сетевой провод, который обратно совместим с категориями 5/5e и 3. Как и категория 5e, эти кабели поддерживают сегменты Gigabit Ethernet до 100 м, но их также можно использовать в 10-гигабитных сетях на ограниченном расстоянии. В начале этого века кабель 5e обычно соединял рабочие станции, тогда как провод 6 категории использовался в качестве магистральной инфраструктуры от маршрутизатора до коммутатора.

Как отличить сетевой кабель у нас

Чтобы различать тип сетевого кабеля, у нас есть сетевой кабель Ethernet, мы можем сделать это двумя способами. Один из них — это посмотреть в упаковке, откуда этот кабель, его характеристики, однако, это не всегда возможно, поскольку, когда мы покупаем кабель, мы обычно его используем и избавляемся от коробки.

Тогда нет второй альтернативы, с помощью которой мы можем легко узнать все данные нашего сетевого кабеля. Таким образом, это не что иное, как внешний слой пластика, покрывающий весь кабель. Теперь мы собираемся привести пару практических примеров, чтобы вы могли увидеть, можете ли вы различить категорию сетевого кабеля и многое другое. Вот вам первое:

красный кабель CAT 7

В данном случае у нас есть сетевой кабель CAT 7 Ethernet и экранирование SSTP.

Теперь перейдем ко второму:

Второй — CAT 5E и относится к типу UTP, не имеющему никакого экранирования.

Пропускная способность

Обе категории могут работать со скоростью до 1000 Мбит/с или гигабит в секунду. Этого вполне достаточно для скорости большинства интернет-соединений. Главная разница между этими проводами заключается в пропускной способности. Кабели CAT6 рассчитаны на рабочие частоты до 250 МГц, а категории 5е только до 100 МГц. Это приводит к тому, что кабель CAT6 может обрабатывать больше данных одновременно. Подумайте об этом как о различиях между двух- и четырехполосным шоссе. На обоих вы можете двигаться с одинаковой скоростью, но 4-полосное шоссе может одновременно выдержать гораздо больший трафик.

Улучшит ли качество кабель более качественный?

В настоящее время, минимальный рекомендуемый это купить CAT 6 кабель . Хотя это правда, что мы могли бы использовать один из CAT 5E, некоторые проблемы могут возникнуть, если мы будем использовать мультигигабитные скорости в нашей домашней сети, учитывая цену, мы должны использовать кабели Cat 6. Мы также должны говорить о том, что существуют кабели более базового диапазона, которые мы можем различить, потому что их разъемы RJ45 пластиковые и обычно категории UTP. Затем у нас есть самые качественные с металлическим разъемом и, как правило, с экраном, чтобы избежать помех.

Все сетевые кабели, которые мы можем купить, сертифицированы как Cat 5E, Cat 6 или Cat 7, кроме того, они должны пройти ряд строгих проверок для получения соответствующей сертификации. То есть, пока кабель имеет сертификаты, неважно, что он дешевле другого с аналогичными характеристиками, в принципе отличий быть не должно, особенно в коротких отрезках кабеля. Если мы собираемся провести установку с сетевым кабелем в офисе, мы должны убедиться, что кабели имеют качество и признанную торговую марку.

Также следует иметь в виду, что кабели CAT 7 не используются в домашних условиях, однако, поскольку у нас уже есть мультигигабитное оборудование и даже сети 10G, если вы являетесь энтузиастом сетей, очень хорошим выбором всегда будет провод этой категории. кабеля. Этот кабель намного дороже, чем Cat 6, кроме того, он толще, и нам потребуются совместимые RJ-45 и обжимной инструмент, совместимый с кабелями Cat 7. Наконец, кабели Cat 7 поставляются в виде экранированных пар, а также имеют металлическую оболочку для еще большей защиты, что делает кабель намного жестче, чем Cat 6.

Относительно того, заметно ли качество сетевого кабеля той же категории, но от разных производителей, ответ — не должен, поскольку они прошли соответствующие сертификаты. В принципе, вы не получите более высокой скорости или задержки. Единственное исключение — этот кабель был не в хорошем состоянии. Однако бывают случаи, когда эти качественные кабели необходимы, если вы собираетесь прокладывать трубопроводы, а расстояние очень велико, в этих случаях мы должны уделять внимание сертификационным испытаниям, поскольку они могут иметь значение между наличием быстрой сети или не. .

Перекрестные помехи

Оба стандарта используют медные провода, чаще всего с 4 витыми парами (8 проводов) на провод, отличие состоит в калибре кабеля, 6 категория использует калибр 23 AWG, а 5е 24 AWG. American Wire Gauge (AWG) является стандартом США на размер проводника, чем больше номер калибра, тем меньше его диаметр и тоньше провод. В прошлом производительность 250 МГц, обеспечиваемая 6 категорией, часто достигалась за счет использования в них нейлоновых шлицев, которые экранировали каждую из витых пар, снижая перекрестные помехи, что увеличивало скорость, но делало кабель жестким. В настоящее время кабели этой категории более гибкие, с использованием других разделителей.

Витая пара категории 6 предполагает более строгие требования к перекрестным помехам, а также системному шуму. Она не только гораздо сильнее снижает помехи на ближайшем конце (NEXT) при передаче в сравнении с CAT5е, но и лучше справляется с возвратными (RL) и вносимыми потерями (IL). В результате получаем меньше шума, меньше ошибок и увеличенную скорость передачи данных.

Какой патч-корд выбрать

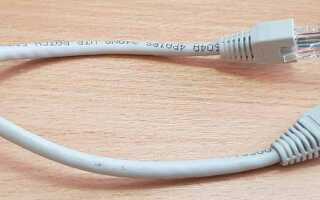

Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс — обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.

Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно. Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.

Категории и разновидности

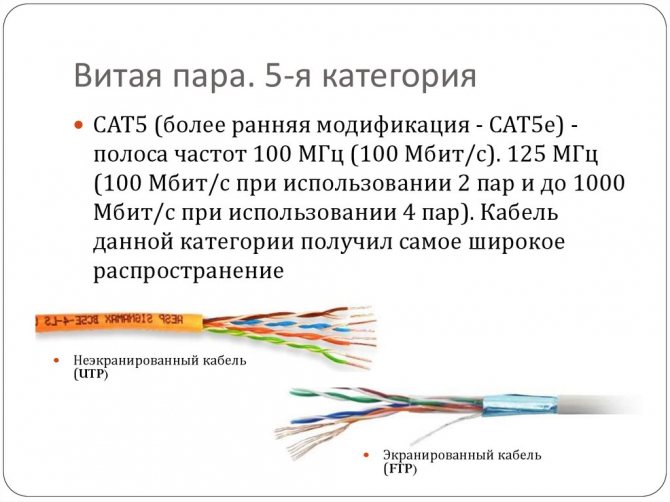

Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.

Сетевой кабель для роутера

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair — «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.

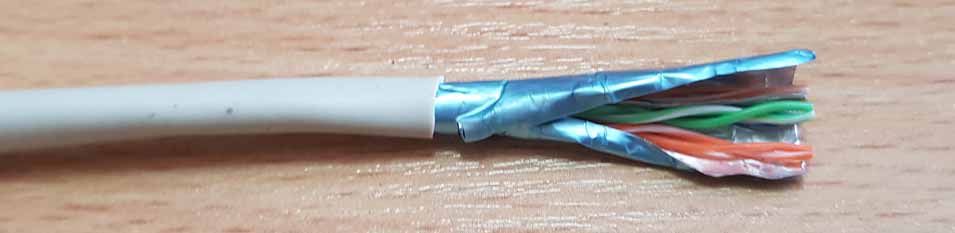

FTP (Foiled Twisted Pair — «фольгированная витая пара») под изоляцией имеет экран из фольги. Он позволяет защитить кабель от электромагнитных помех.

Сетевой кабель для роутера

SFTP (Screened Foiled Twisted Pair — «экранированная фольгированная витая пара») кроме защитного слоя фольги, дополнительно защищена оплёткой из проволоки.

На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:

  • Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
  • Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
  • В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

Максимальная длина

Обе категории предлагают длину до 100 м на сегмент сети. Максимально достижимые скорости никогда не будут достигнуты за пределами этой длины. Это может привести к медленному или неработающему соединению, или даже к его отсутствию. Если требуется преодолеть расстояния более 100 м, сигнал нужно усилить ретрансляторами или переключателями.

При использовании 10GBASE-T возможная длина провода 6 категории уменьшается до 55 м. После этого расстояния скорость падает до 1GBASE-T. Для использования скорости 10GBASE-T на расстоянии до 100 метров, рекомендуется использовать кабель расширенной категории CAT6A.

Варианты названий

Вероятно, вы не раз слышали такие слова, как:

  • сетевой кабель;
  • витая пара;
  • витопарный кабель;
  • патч-корд;
  • Ethernet-кабель;
  • Интернет-кабель;
  • LAN-кабель;
  • шнур для интернета.

Все эти слова — синонимы. Применяются для описания шнура, предназначенного для соединения друг с другом сетевых устройств. Происхождение этих слов-синонимов в той или иной степени связано с тематикой сетевого соединения.

Кабель от роутера к компьютеру называется — витая пара, из-за особенностей плетения внутри кабеля жил. Всего их восемь, и они свиты попарно (в четыре пары).

О том, какой кабель выбрать для подключения интернета в квартире, мы писали здесь.

Приставки LAN и Ethernet добавляют из-за их обозначения. Первая — это локальная вычислительная сеть, означающая объединение компьютеров и других гаджетов в одну сеть, находящуюся на небольшом расстоянии друг от друга. Вторая — это технология организации LAN-сетей.

Если слова «сетевой» и «интернет» объяснений не требуют, то патч-корд разъяснить желательно. Красивое слово одолжили из английского языка. Patching cord в переводе соединительный шнур.

Какой из синонимов использовать в лексиконе, решайте сами. Но запомните следующее:

  1. Витая пара — это обобщенное название проводов, что используются для развертывания сети.
  2. Патч-корд — это обобщенное название готового кабеля, которым можно соединить любые устройства, не обязательно «LAN». Но за последние десятилетия это слово закреплено за кабелем, что используется в Ethernet. На концах патч-корда — два одинаковых разъема 8P8C, которые многие называют ошибочно «RJ-45», не добавляя букву S.

Стандарт RJ-45 используется в коннекторе 8P4C, который не совместим с 8P8C. По одной из версий, путаница произошла из-за внешнего сходства разъемов.

Визуальные различия

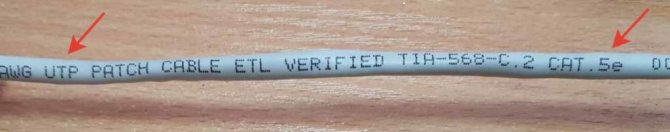

В большинстве случаев категория провода указывается маркировкой на оболочке. Цветовых различий нет, но кабели CAT6 в большинстве случаев толще, чем кабели CAT5e, потому что в них используются медные провода большего сечения.

Выводы

При выборе правильного кабеля необходимо учитывать множество факторов. Какая требуемая скорость сети: 100 Мбит/с, 1000 Мбит/с или 10 Гбит/с? Какое количество пользователей? При большом количестве пользователей частота кабеля (МГц) становится важной. Кабель предназначен для использования в помещении или на улице? Кабель должен быть жестким или гибким? Возможны ли источники помех? И так далее.

Часто утверждают, что не стоит инвестировать в кабели с более высокой производительностью, такие как CAT6, поскольку текущее оборудование в сетевой инфраструктуре не требует скорости 10 Гбит/с. Но со временем оборудование обновляется, обновить оборудование гораздо проще, чем монтировать сеть заново. Разница в цене не так велика, и обычно рекомендуется выбрать более качественный кабель, таким образом подготовив сетевую инфраструктуру и ее производительность к ближайшему будущему.

Если стоит выбор, где купить витую пару разных категорий, выбирайте надёжного поставщика. занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Какие есть виды и категории кабеля «витая пара»?

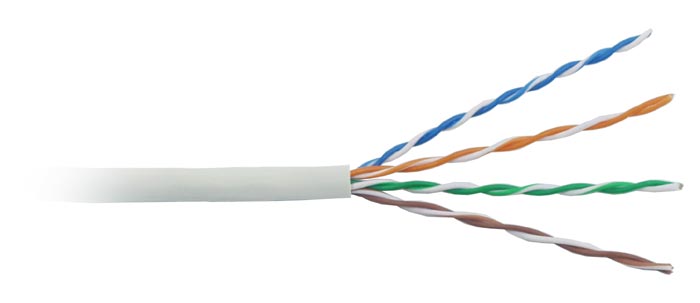

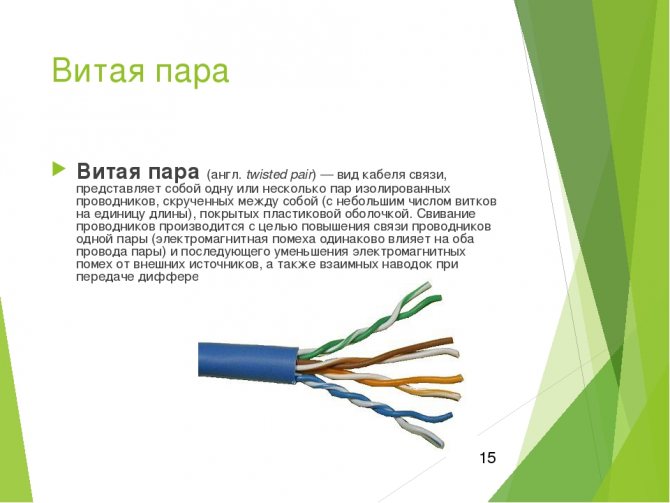

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Витая пара

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

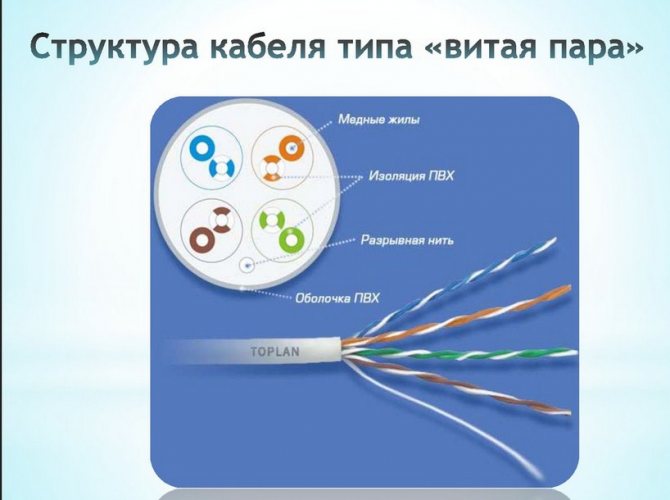

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

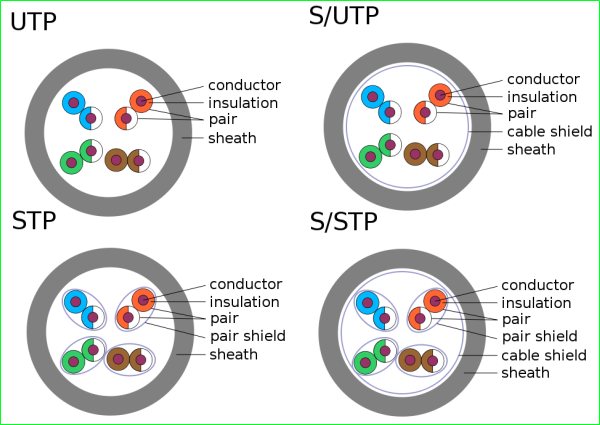

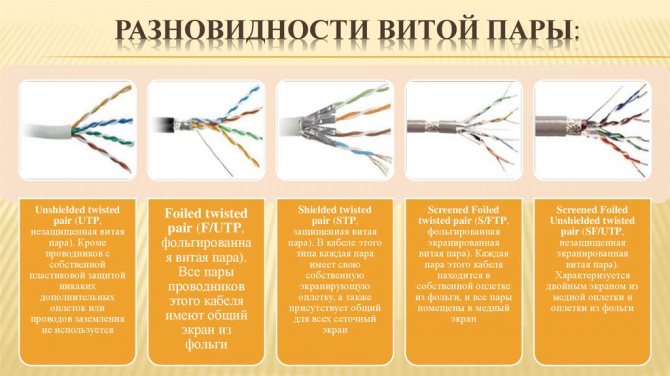

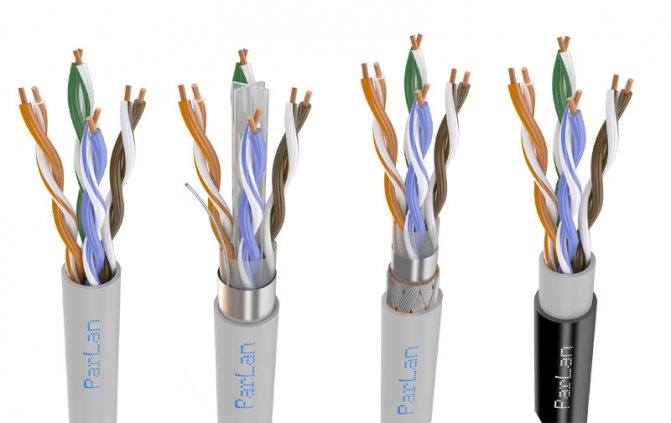

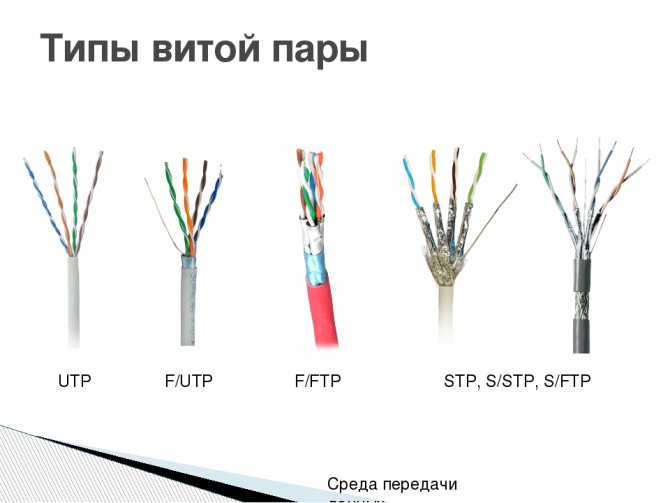

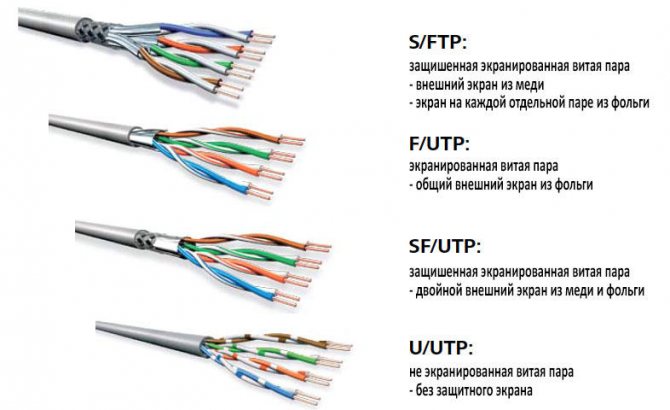

Виды витой пары

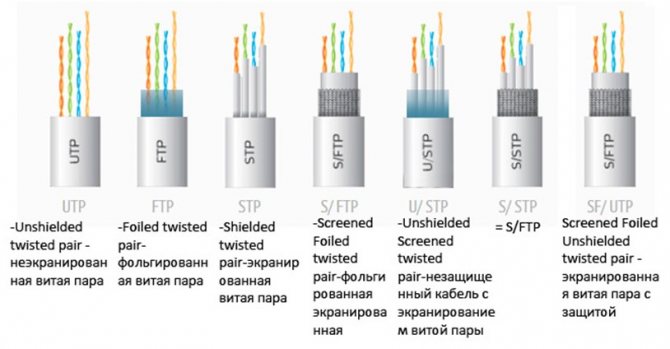

  • UTP или U/UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
  • FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
  • STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .
  • SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
  • U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
  • SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Размеры кабельного барабана

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  • AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
  • моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
  • диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
  • количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
  • оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

  • PVC — ПВХ-пластиката. Для внутреннего применения.
  • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
  • PE — полиэтилен. Для внешней прокладки.
  • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
  • LS — Low Smoke пониженное дымовыделение при горении.
  • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
  • B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
  • C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

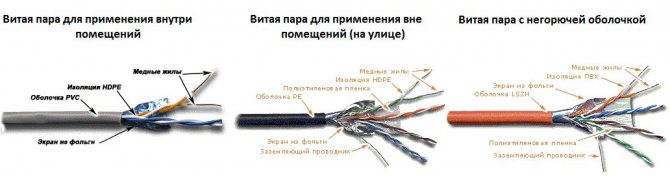

Виды оболочки витой пары

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

  • Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
  • Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
  • Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

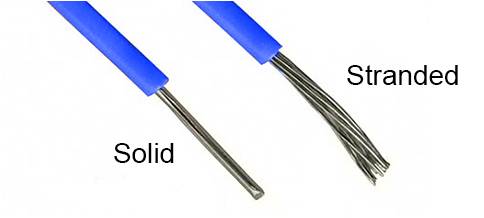

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Проводник

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

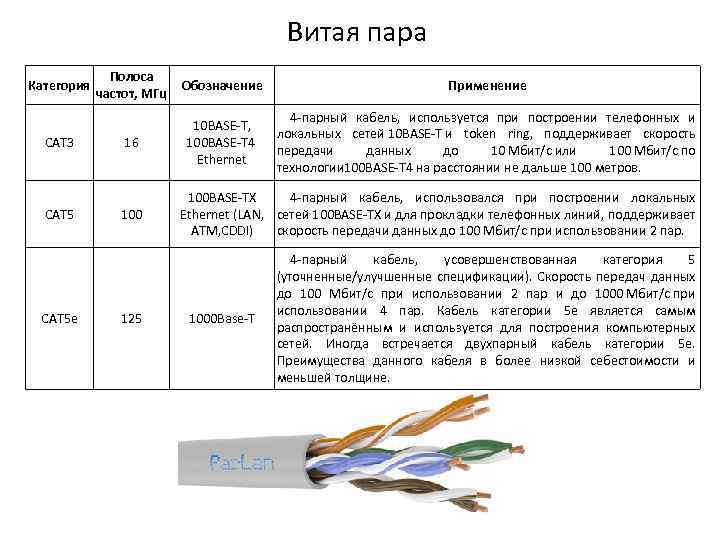

Таблица категорий витой пары

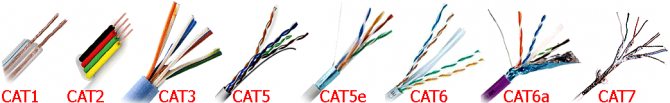

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Категорий витой пары

Категория Частоты, МГц Примечание Описание
Cat.1 0,1(0,4?) Телефонные и старые модемные линии 1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.2 1(4?) Старые терминалы (такие как IBM 3270) 2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3 16 10BASE-T, 100BASE-T4 Ethernet 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4 20 token ring, сейчас не используется Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре..
Cat.5 100 100BASE-TX Ethernet (LAN, ATM,CDDI) 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100 1000Base-T 4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250 Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a 500 Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).

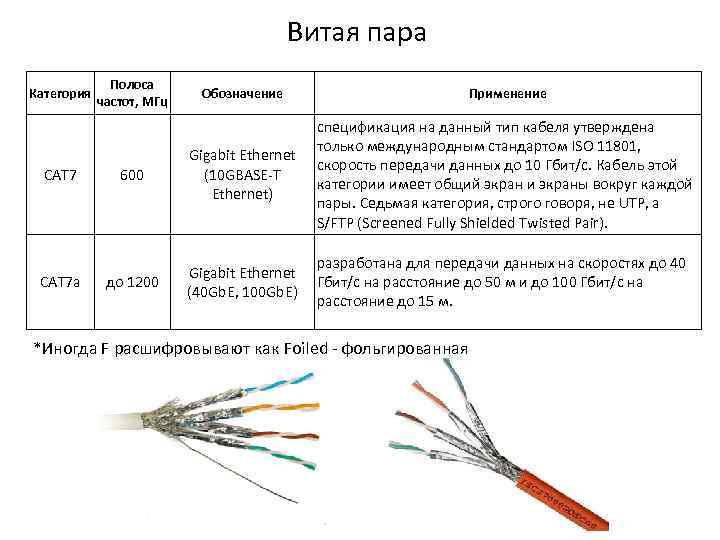

Cat.7 600 Gigabit Ethernet (10GBASE-T Ethernet) Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.7a до 1200 Gigabit Ethernet (40GbE, 100GbE) Разработан для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.8/8.1 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Cat.8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема обжима витой пары

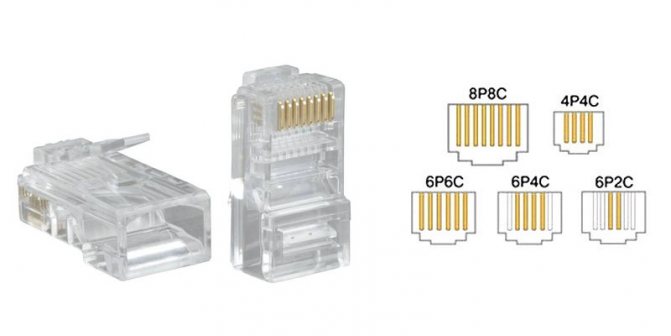

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

Коннекторы

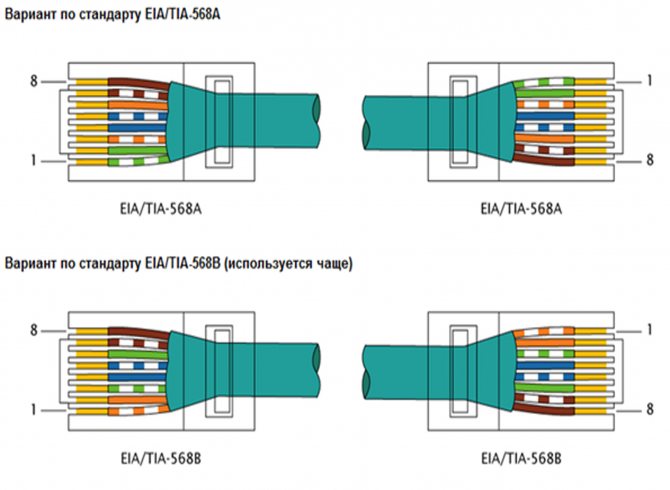

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

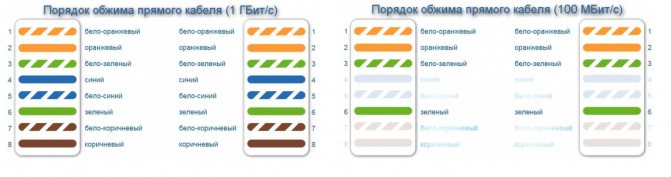

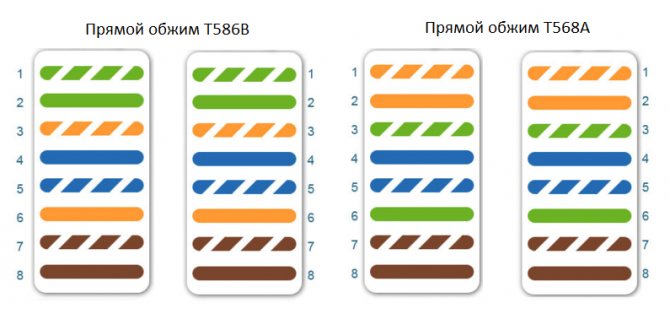

Схема обжима витой пары

ШиÑоко иÑполÑзÑемÑе каÑегоÑии виÑой паÑÑ

Cat5 â ÑаÑпÑоÑÑÑанÑÐ½Ð½Ð°Ñ ÑеÑÑÑеÑпаÑÐ½Ð°Ñ ÐºÐ°ÑегоÑÐ¸Ñ Ð´Ð»Ñ Ð¿Ð¾ÑÑÑÐ¾ÐµÐ½Ð¸Ñ ÑелеÑоннÑÑ Ð¸ компÑÑÑеÑнÑÑ ÑеÑей. РабоÑÐ°ÐµÑ Ð½Ð° ÑаÑÑоÑе до 100 мегагеÑÑ. СкоÑоÑÑÑ Ð¿ÐµÑедаÑи пÑи пÑименении 2 Ð¿Ð°Ñ Ð´Ð¾ 100 Mbit/s, пÑи иÑполÑзовании ÑеÑÑÑÑÑ Ð¿Ð°Ñ Ð¼Ð¾Ð¶ÐµÑ Ð²Ð¾Ð·ÑаÑÑи до 1 Gbit/s.

Cat5e â наиболее попÑлÑÑнÑй ÐºÐ°Ð±ÐµÐ»Ñ FTP, ÑодеÑжаÑий 4 паÑÑ Ð¿Ñоводников. РабоÑÐ°ÐµÑ Ð½Ð° ÑаÑÑоÑе до 125 мегагеÑÑ, пÑи иÑполÑзовании 2 Ð¿Ð°Ñ Ð¾Ð±ÐµÑпеÑÐ¸Ð²Ð°ÐµÑ ÑкоÑоÑÑÑ Ð¿ÐµÑедаÑи до 100 Mbit/s, пÑи иÑполÑзовании вÑÐµÑ Ð¿Ð°Ñ Ð´Ð¾ 1 Gbit/s в ÑекÑндÑ.

Cat6 â ÑабоÑÐ°Ñ ÑаÑÑоÑа до 250 мегагеÑÑ, Ð¸Ð¼ÐµÐµÑ 4 паÑÑ Ð¶Ð¸Ð» и пÑи иÑполÑзовании вÑÐµÑ Ð¾Ð±ÐµÑпеÑÐ¸Ð²Ð°ÐµÑ ÑкоÑоÑÑÑ Ð´Ð¾ 1 Gbit/s в ÑекÑндÑ, на ÑаÑÑÑоÑнии до 50 меÑÑов пÑопÑÑÐºÐ°ÐµÑ Ð´Ð¾ 10 Gbit/s.

Маркировка

Осталось определить длину и познакомиться с маркировкой кабеля на практике.

Основные показатели такие:

  • U/UTP — неэкранированная;
  • Cat5e — категория 5e для локалки в 1 Гбит/сек;
  • PVC — поливинилхлорид, оболочка;
  • 4x2x0.48 — четыре пары по две жилы с сечением кабеля 0.48 мм;
  • Solid — жесткий тип сердцевины жил (не сильно гнется, но имеет меньшие потери при передаче сигнала).

Длину выбирайте исходя из задач на сейчас, а не про запас. Иначе эта петля провода так и останется петлей на долгие годы.

В чем отличие

В частности, медная пара отличается только по классу оплётки. Есть так называемые уличные кабели, они имеют более толстую оплётку и экранированный слой, который дополнительно защищает провод от электромагнитного воздействия. Витая пара не зря имеет такой вид и название. По каждой паре идёт один и тот же сигнал, который на выходе складывается. В результате можно избежать ошибок в передаче данных.

А эти ошибки появляются как раз из-за воздействия внешней среды. Для внутренней прокладки чаще используют именно UTP кабеля. Давайте для начала разберёмся с названием. Две последние буквы TP – это сокращённое название Twisted Pair или витая пара. А вот первая буква и указывает на класс. Далее в каждой главе мы будем понемногу раскрывать тайны маркировки витой пары.

Со скоростью света

Предполагаю, что многим читателям приходилось препарировать обычный сетевой кабель, и они знают, что он состоит из медных жил. Металл, в частности, медь передает информацию с устройства на устройство посредством электрических импульсов. Но электричество – лишь один из возможных переносчиков сигнала в компьютерных сетях, еще им бывают радиоволны и свет.

Для передачи светового импульса медь не годится, ему нужна прозрачная среда – светопроводящее волокно, которое и называют оптическим.

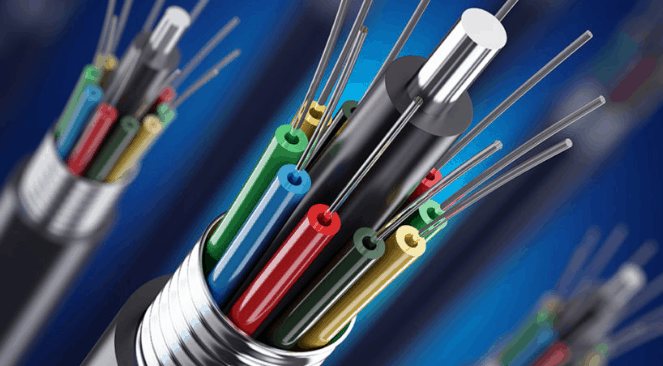

Оптоволокно или световод – это особая нитевидная структура из стеклянных или пластиковых материалов, которая проводит свет на большие расстояния. Скорость передачи по нему, в отличие от меди, практически безгранична!

Пучок таких волокон под одной оболочкой называют волоконно-оптическим кабелем, а сеть из них – волоконно-оптическими линиями связи или ВОЛС.

Оптоволокно: что оно собой представляет

Оптическое волокно состоит из прозрачного сердечника – среды передачи света, и оболочки (демпфера), которая препятствует затуханию импульса и обеспечивает его доставку до конечной точки.

Передающие среды, которые иначе называют ядрами оптических волокон, делают из кварцевого, халькогенидного и других видов стекол, а также из акриловых смол. Эти материалы характеризуются прочностью, гибкостью, высокой светопроницаемостью и низкой чувствительностью к перепадам температур и излучениям. Оболочки также состоят из стекла или пластика.

Толщина световодов, используемых в построении ВОЛС, составляет 125 мкм. При этом диаметр сердечника может быть разным – 7–62,5 мкм в зависимости от вида оптоволокна.

Виды и категории оптических волокон и кабелей. Одномод и многомод

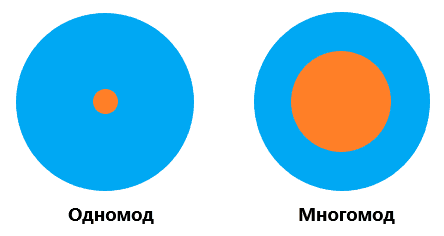

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Для подключения к Интернету жителей многоэтажных домов чаще всего используют многомодовые кабели классов OM3 и OM4.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

  • медные;
  • омедненные.

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

  • CCS;
  • CCA.

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

  • одножильными;
  • многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

где же описание используемых жил в кабеле???

млин, все что было записано я и так знаю — где же описание используемых проводов ???????

кабель заделан в стену, нужно сделать так, чтобы через один провод подключались два юзверя. полинета перерыл — нигде не записано, какие жилы используются для передачи (а ведь точно знаю, что используются при 100 мб только 4 жилы)

Если ресурсы будут недоступны, то на всяк пожарный сообщаю, что при варианте обжимки по варианту 568Б 89.163.11.210 15:35, 5 февраля 2009 (UTC) информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый Bagrintsev 10:57, 4 февраля 2008 (UTC)

в статье же написано: «При использовании 100 мегабитного соединения используются только 2 из 4-х пар, а именно оранжевая и зеленая. Синяя и коричневая пары в таком случае могут быть использованы для подключения второго компьютера по тому же кабелю» 83.170.252.88 23:04, 11 марта 2008 (UTC)

А Вы уверены что при такой работе у Вас не будут возникать какие-либо помехи или наводки? Мне кажется все это делается по бедности (использование одного кабеля для двух компов. Посмотрите, в офисах более-менее нормальных фирм врядли такая разводка используется. А в данном случае, я бы просто купил простенький свич на 4 входа и не парился.

Блин, я только сейчас понял, что обжимал с одной стороны на 100 мбит, а с другой на 1 гбит. Википедия! Из-за тебя я мучаюсь уже 5 лет со своей домашней сетью. 37.110.240.72 21:53, 28 ноября 2015 (UTC)

Конструкция кабеля RJ-45

Кабель обычно состоит из четырёх пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,5-0,65 мм. Кроме метрической, применяется система AWG, в которой эти величины составляют 24 или 22 соответственно. Толщина изоляции — около 0,2 мм, материал обычно поливинилхлорид (PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего высокий рабочий диапазон температур.

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка имеет толщину 0,5-0,6 мм и обычно изготавливается из привычного поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, начинают применяться так называемые «молодые полимеры», которые не поддерживают горения и не выделяют при нагреве галогенов (такие кабели маркируются как LSZH — Low Smoke Zero Halogen и обычно имеют яркую окраску внешней оболочки).

Самый распространенный цвет оболочки — серый. Оранжевая окраска, как правило, указывает на негорючий материал оболочки, который позволяет прокладывать линии в закрытых областях. В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании.

Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.

Форма внешней оболочки также может быть различна. Чаще других применяется самая простая — круглая. Только для прокладки под половым покрытием, по очевидной причине, используется плоский кабель.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Какой тип кабеля выбрать?

Можно встретить два способа получения концов кабеля для маршрутизатора — тип A и тип B. Эти два типа отличаются соединением контактов. Тип A — это прямой кабель, в котором клеммы проложены симметрично. Они используются для подключения маршрутизатора к компьютеру.

Кабель типа B — это так называемый перекрестный кабель, то есть перекрещенный. Кабели в этом кабеле расположены асимметрично. Обычно используется для подключения двух компьютеров в обход маршрутизатора.

Подходит ли телефонный кабель для подключения роутера?

Абсолютно нет. Казалось бы, они похожи, но разница заключается не только в их внутренней структуре, но и в конце. Сетевой кабель имеет физический интерфейс RJ-45, а телефонный — RJ-11.

Кроме того, разница заключается в требованиях к этим двум типам кабелей. Кабели витой пары имеют дело с гораздо более быстрой передачей.

Материал проводников.

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

Алюминиевый проводник (Al)
Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
Омеднённый алюминий (CCA)
В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.

Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.).

Медь (Cu)
Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой. Поэтому, надо учитывать цели. Если вы хотите выполнить на омедненном или алюминиевом кабеле сеть офиса и рассчитываете, что она будет работать несколько лет – это одна из критических ошибок. Сеть выполненная качественно и с использованием медных проводников служит более 25 лет.
Solid или Stranded
Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded.
Solid care Stranded
Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС. Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов.

Таблица значений AWG для одножильных кабелей.

AWG Диаметр кабеля, мм (mm) Сечение кабеля, мм² (mm²) Сопротивление кабеля Ом/м [Ohm/m]
22 0.644 0.326 0.0530
23 0.573 0.258 0.0668
24 0.511 0.205 0.0842

Коннекторы RJ-45 соответствующие категориям.

rj-45 cat.5 (24AWG) rj-45 cat.6 (23AWG) rj-45 cat.6a, 7 (22/23AWG)

Схема обжимки

Возможно, псевдографика со схемой обжимки и выглядит лучше, но:

1. Её нельзя распечатать на чёрно-белом принтере.

2. Её нельзя открыть на мобильном телефоне без поддержки таблиц.

3. Текстовое описание в данном случае лучше.

91.199.245.226 13:22, 9 августа 2008 (UTC) 91.199.245.226 13:22, 9 августа 2008 (UTC)

Возможно, текстовое описание и лучше, только судя по тексту, во всех вариантах надо соединить первый контакт с первым, второй со вторым, третий с третим и так до восьмого с восьмым. Разница только в цвете проводов. Убейте меня, кто-нибудь. Пойду теперь искать в сети, как кабель обжать, раньше-то приходилось в википедии смотреть. Спасибо за статью.

Можно вернуть схему и оставить текстовое описание, так будет нагляднее. И еще написано:

Вы хотите сказать, что при перекрестной обжимке не меняются местами жилы?!?! И желательно выровнять по длине горизонтальной черты. Кыс 05:18, 15 августа 2008 (UTC)

На 10BASE-T схемы симпатичнее. В смысле приглядности и лаконичности.

Собственно, в схемах совершенно нет необходимости, если запомнить основополагающие принципы: две пары по краям, одна пара посередине, последняя пара разделяется вокруг средней. Для кроссовера, соответственно, крайняя левая и средняя разделённая меняются местами — и всё, цвет совершенно не имеет значения.

А зачем старую картинку со схемой обжимки убрали? Она гораздо удобнее была. А это мелочь какая-то, в которую вглядываться надо. Старая-то чем не угодила?

Собственно, можно и увеличить, не вопрос. Вопрос, а надо? P.S. насчёт распечатывания схемы разделки на ч/б принтере, читайте БОР, там про это было.—Mixabest 08:52, 21 сентября 2010 (UTC)

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

  • FTP — обозначает изделия с фольгированным единым экраном;
  • F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
  • S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
  • STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
  • U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
  • SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Watch this video on YouTube

Ссылка на основную публикацию
