Коллекторный двигатель постоянного тока — конструкция и принцип действия

Колле́кторный электродви́гатель — электрическая машина, в которой датчиком положения ротора и переключателем тока в обмотках является одно и то же устройство — щёточно-коллекторный узел.

Разновидности

Коллекторный электродвигатель постоянного тока

Самые маленькие двигатели данного типа (единицы Ватт) содержат в корпусе:

  • трёхполюсной ротор на подшипниках скольжения;
  • коллекторный узел из 2-х щёток, контактируемые с 3-мя медными пластинами;
  • двухполюсной статор из постоянных магнитов.

Применяются, в основном, в детских игрушках, плейерах, фенах, электробритвах, аккумуляторных отвёртках и т.п. (рабочее напряжение 3-9 вольт).

Более мощные двигатели (десятки Ватт), как правило, имеют:

  • многополюсный ротор на подшипниках качения;
  • коллекторный узел из четырёх графитовых щёток;
  • четырёхполюсный статор из постоянных магнитов.

Именно такой конструкции большинство электродвигателей в современных автомобилях (рабочее напряжение 12 или 24 Вольт): привод вентиляторов систем охлаждения и вентиляции, «дворников», насосов омывателей.

Коллекторный двигатель постоянного тока

Коллекторный электродвигатель — электрическая машина, в которой датчиком положения ротора и переключателем тока в обмотках является одно и то же устройство — щёточно-коллекторный узел.

Щеточно-коллекторный узел — обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части двигателя. Состоит из коллектора (набора контактов, расположенных на роторе) и щёток (скользящих контактов, расположенных вне ротора и прижатых к коллектору), рис. 2.

Рисунок 2. Коллекторно-щеточный узел

Обычно в маломощных моторах всего два полюса обмотки возбуждения (одна пара) и трехзубцовый якорь. Три зуба это минимум для запуска из любого положения, но чем больше зубцов тем более эффективно используется обмотка, меньше токи и более плавный момент, т.к сила является проекцией на угол, а активный участок обмотки проворачивается на меньший угол.

В коллекторном электродвигателе щёточно-коллекторный узел одновременно выполняет две функции:
• является датчиком углового положения ротора (датчик угла) со скользящими контактами;
• переключателем направления тока со скользящими контактами в обмотках ротора в зависимости от углового положения ротора.

Щеточно-коллекторный узел является сам ненадежным элементом электрических машин, поскольку скользящие контакты интенсивно изнашиваются от трения.

Электродвигатели характеризуют два основных параметра — это скорость вращения вала (ротора) и момент вращения, развиваемый на валу. В общем плане оба этих параметра зависят от напряжения, подаваемого на двигатель и тока в его обмотках.

Устройство коллекторного двигателя

Для того чтобы понять как работает коллекторный двигатель, необходимо разобраться в его конструкции. Независимо от вида силового агрегата он состоит из следующих основных элементов:

  • Якорь. Состоит из металлического вала,  на который установлены обмотки. Вал устанавливается на подшипниках скольжения или качения в корпусе мотора. Якорь является движущейся частью мотора, которая передаёт крутящий момент к необходимому оборудованию;
  • Коммутатор (коллектор). Необходим для определения положения якоря. Располагается на роторе. Выполнен в виде медных контактов трапециевидного сечения;

  • Щётки. Изготовлены из графита. Щетки используются для подачи напряжения к обмоткам ротора;
  • Держатели щёток. Изготавливаются из металла или пластика. Держатели щёток устанавливаются на корпус мотора при помощи не проводящих ток прокладок. Такая конструкция исключает  подачу напряжения на корпус мотора;

ВАЖНО: Щётки или держатели оснащаются пружинами. Они необходимы для прижимания щетки к коллектору во время работы силовой установки.

  • Подшипники. На небольших моторах используются пластиковые или металлические втулки. Мотор оборудован двумя подшипниками. Они необходимы для нормального вращения вала якоря;
  • Сердечник статора. Изготавливается из большого количества металлических пластин;
  • Обмотки. Необходимы для создания магнитного поля.

Принцип работы двигателя постоянного тока

Коллекторные электродвигатели постоянного тока

Уникальным свойством коллекторных машин является обратимость этих устройств. Что под эти понимается?

  • Все просто! Данные агрегаты способны работать как в режиме двигателя, так и в режиме генератора постоянного тока, при соответствующем подключении статора и ротора двигателя.
  • Когда машина постоянного тока подключается к источнику энергии, ток начинает бежать в обмотках ротора и статора агрегата. И там и там моментально образуются электромагнитные поля – якоря и возбуждения. Взаимодействие этих полей создает на роторе некий электромагнитный момент (М).
  • Этот момент является вращающим, не обладающий тормозящим эффектом, как в генераторе тока.
  • Под действием момента М якорь приходит в движение. При этом потребляется электрическая энергия из питающей сети.
  • Когда ротор приходит в движение, в его обмотке начинает индуцироваться ЭДС, подобно тому, как мы описывали в предыдущей главе.

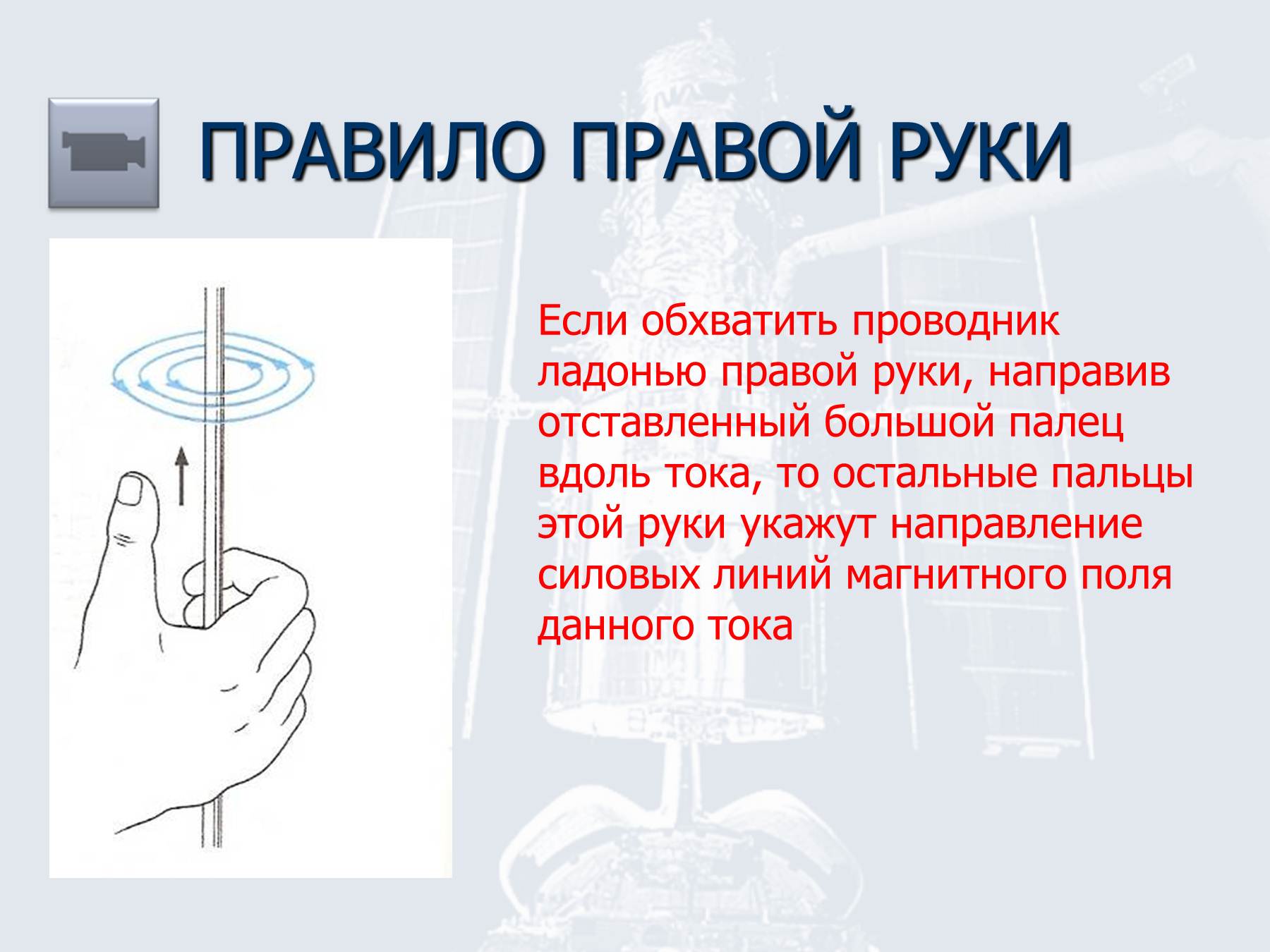

Электродвигатели постоянного тока коллекторные – правило правой руки поможет определить направление магнитного поля обмотки якоря

  • Направление ЭДС легко определяется по правилу левой руки, подробное описание которого представлено на рисунке выше.
  • Интересно то, что данная ЭДС будет направлена в противоположную сторону питающему ротор току, поэтому данная сила называется противо-ЭДС, то есть она тормозит якорь.
  • Если не вдаваться в формулы и расчеты, то можно просто сказать, что при увеличении электромагнитного момента, то есть, когда возрастает нагрузка на вал двигателя, происходит рост мощности в обмотке якоря (на входе двигателя).
  • Мы знаем, что напряжение, подводимое к двигателю, постоянно остается неизменным, а значит, из-за возрастания нагрузки происходит рост питающего ротор тока.
  • Другими словами, частота вращения якоря будет прямо пропорциональной напряжению и обратно пропорциональной возбуждающему потоку. Растущий ток повышает момент вращения при неизменном нагрузочном моменте
  • Говоря еще проще, зажмите чем-нибудь вал двигателя. При этом замедлится его вращение, а сила тока возрастет. Увеличьте силу тока без нагрузки на вал, он раскрутится сильнее, все просто.

Интересно знать! Если нагрузка на вал будет настолько сильной, что во время работы заставит вращаться его в обратном направлении, двигатель перейдет в режим генератора.

Разновидности двигателей постоянного тока

Коллекторный электродвигатель постоянного тока для компактных устройств

Все двигатели постоянного тока можно разделить по их мощности и назначению:

  • Самые маленькие экземпляры имеют мощность в единицы Ватт.
  • Их обычно устанавливают в небольшие устройства и детские игрушки. Их рабочее напряжение варьируется в пределах 3-9 Вольт, что могут обеспечить обычные батарейки.
  • Строение основных рабочих частей таких двигателей следующее: трехполюсной ротор, коллектор с соответствующим количеством пластин, двухполюсной статор, роль которого выполняют постоянные магниты.
  • Электродвигатели коллекторные постоянного тока средней мощности, которые выдают десятки ватт.
  • Их строение немного отличается: многополюсной ротор и коллектор, щеточный аппарат из двух или четырех щеток, четырехполюсной статор на постоянных магнитах.

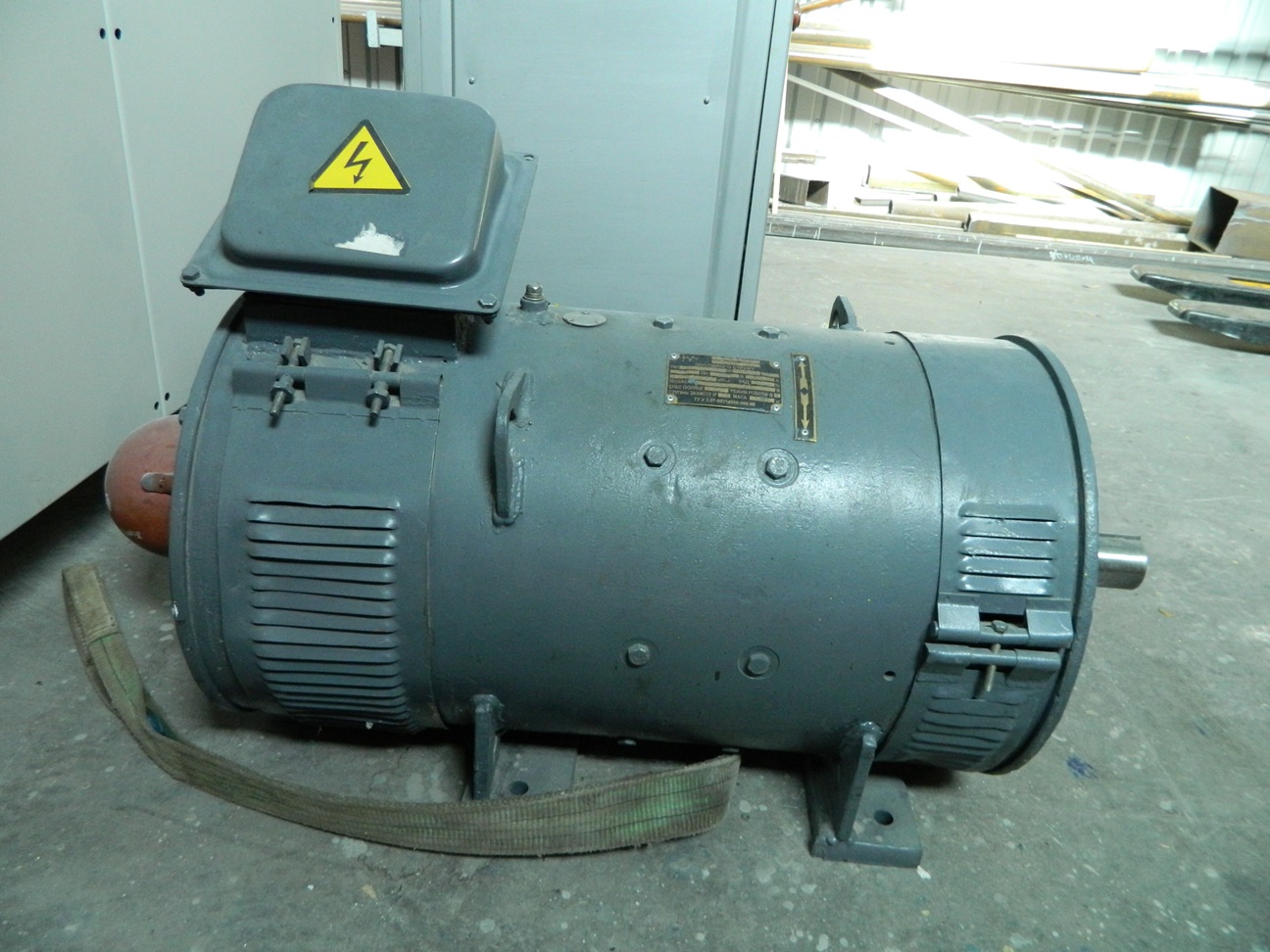

Двигатели постоянного тока коллекторные

  • Мощные агрегаты, выдающие и потребляющие сотни и тысячи Ватт энергии, имеют практически такое же строение, но вместо маломощных постоянных магнитов в них используются электрические.

Способы возбуждения двигателей постоянного тока

Способы подключения двигателей постоянного тока

Существует четыре способа возбуждения двигателя постоянного тока.

Независимое возбуждение

Не трудно догадаться, что при такой схеме якорь двигателя питается от основного источника постоянного тока – от сети, генератора или выпрямителя, а обмотка возбуждения подключена к дополнительному источнику.

  • Обмотка возбуждения имеет регулировочный реостат, позволяющий контролировать режимы работы двигателя.
  • К цепи обмотки ротора подключается пусковой реостат. Его назначение — ограничение тока при пуске двигателя.
  • Особенностью такой схемы является то, что возбуждающие токи от токов нагрузки не зависят, а значит, магнитный поток двигателя практически не будет зависеть от нагрузки. То есть зависимость частоты вращения и момента будут линейными.
  • Огромный недостаток такого двигателя, это то, что если его включить без нагрузки, частота вращения станет очень большой, что может привести даже к выходу его из строя. Ток в обмотке якоря сильно возрастает, из-за чего может возникнуть круговой огонь.
  • От работы двигателя в таком режиме защищает автоматика, которая отключает подачу питания.

Интересно знать! Чисто теоретически, работа в таком режиме не может заставить постоянно увеличиваться скорость вращения ротора. Она прекратит нарастать, когда противо-ЭДС достигнет значения напряжения питания.

  • Если во время работы такого двигателя произойдет разрыв цепи возбуждения, при условии, что нагрузка на валу близка к номинальной, двигатель остановится, так как электромагнитный момент станет меньше, чем нагрузка на валу. В этом случае ток на обмотке якоря также резко возрастет, что приведет к его перегреву и прочим неприятным последствиям.

Параллельное возбуждение

Схема параллельного возбуждения

В этой схеме обе обмотки питаются от одного источника. В цепи также включены два реостата – регулировочный и пусковой.

  • Несмотря на подключение к одной сети, питание, по сути, остается независимым, а значит, ток обмотки возбуждения, также не будет зависеть от тока обмотки якоря.
  • Двигатель с таким подключением имеет такие же характеристики, как и независимый.
  • Тем не менее, разница есть – такой мотор будет работать только при условии, что напряжение источника питания остается неизменным.

Последовательное возбуждение

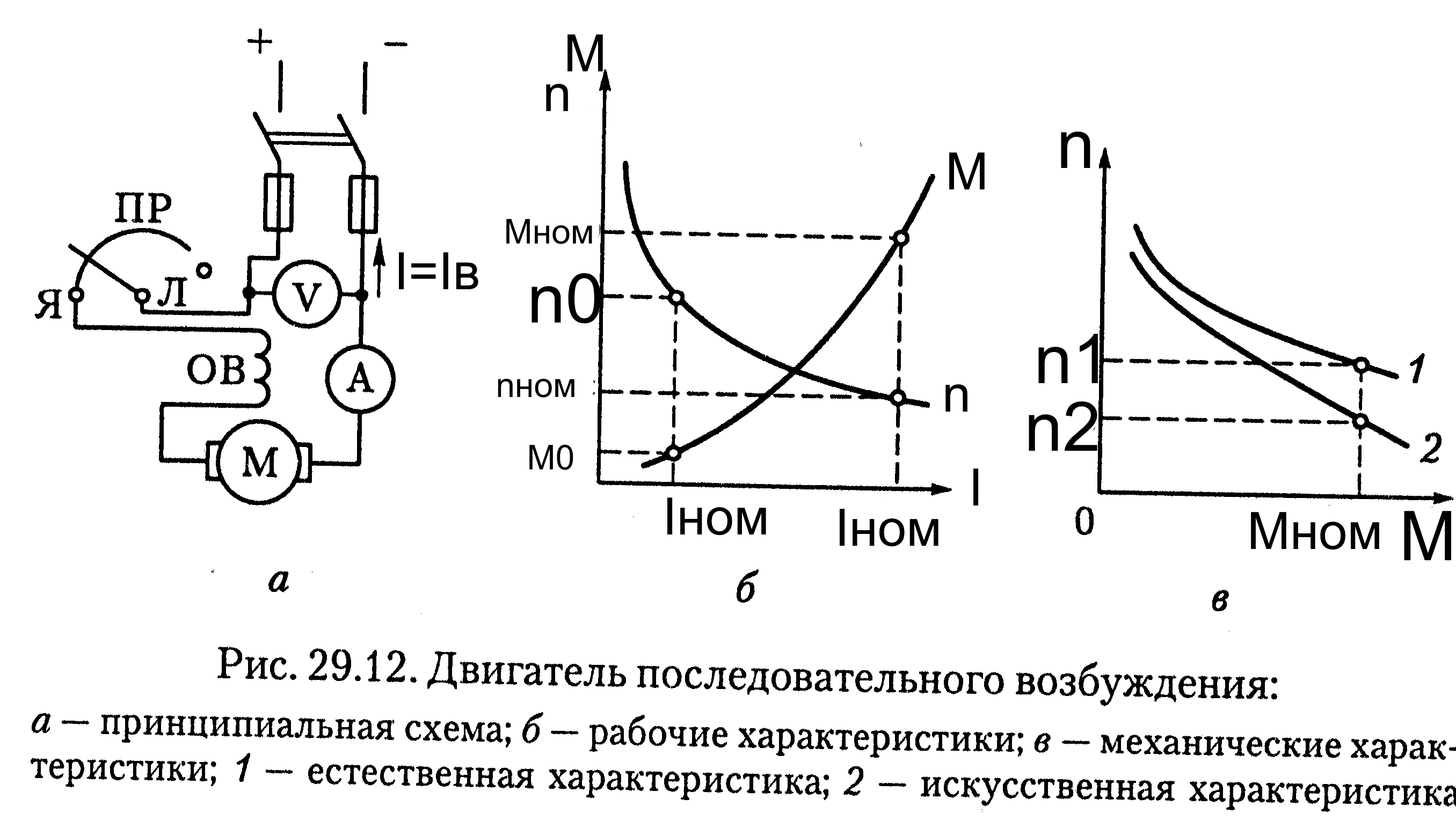

Схема с последовательным возбуждением

Обмотка возбуждения имеет последовательное с якорем подключение.

  • Для ограничения пускового тока в цепь может быть включен пусковой реостат, также может быть включен и реостат регулировочный.
  • При таком подключении токи обмоток уже имеют зависимость друг от друга. При включении реостата они будут равными, а значит, магнитный поток будет зависеть от нагрузки.
  • Магнитная система машины не будет насыщенной, пока ток обмотки якоря будет составлять 80-90% от номинального тока. Магнитный поток будет изменяться прямо пропорционально току, из-за чего скоростная характеристика агрегата будет мягкой.
  • При возрастании тока частота вращения такого двигателя падает. Это происходит из-за возрастания падения напряжения в сопротивлении цепи обмотки якоря, а также из-за того что растет магнитный поток.
  • Когда ток становится больше номинального, зависимости частоты вращения и момента становятся линейными, ведь магнитная цепь становится насыщенной, то есть при изменении тока магнитный поток больше изменяться не будет.

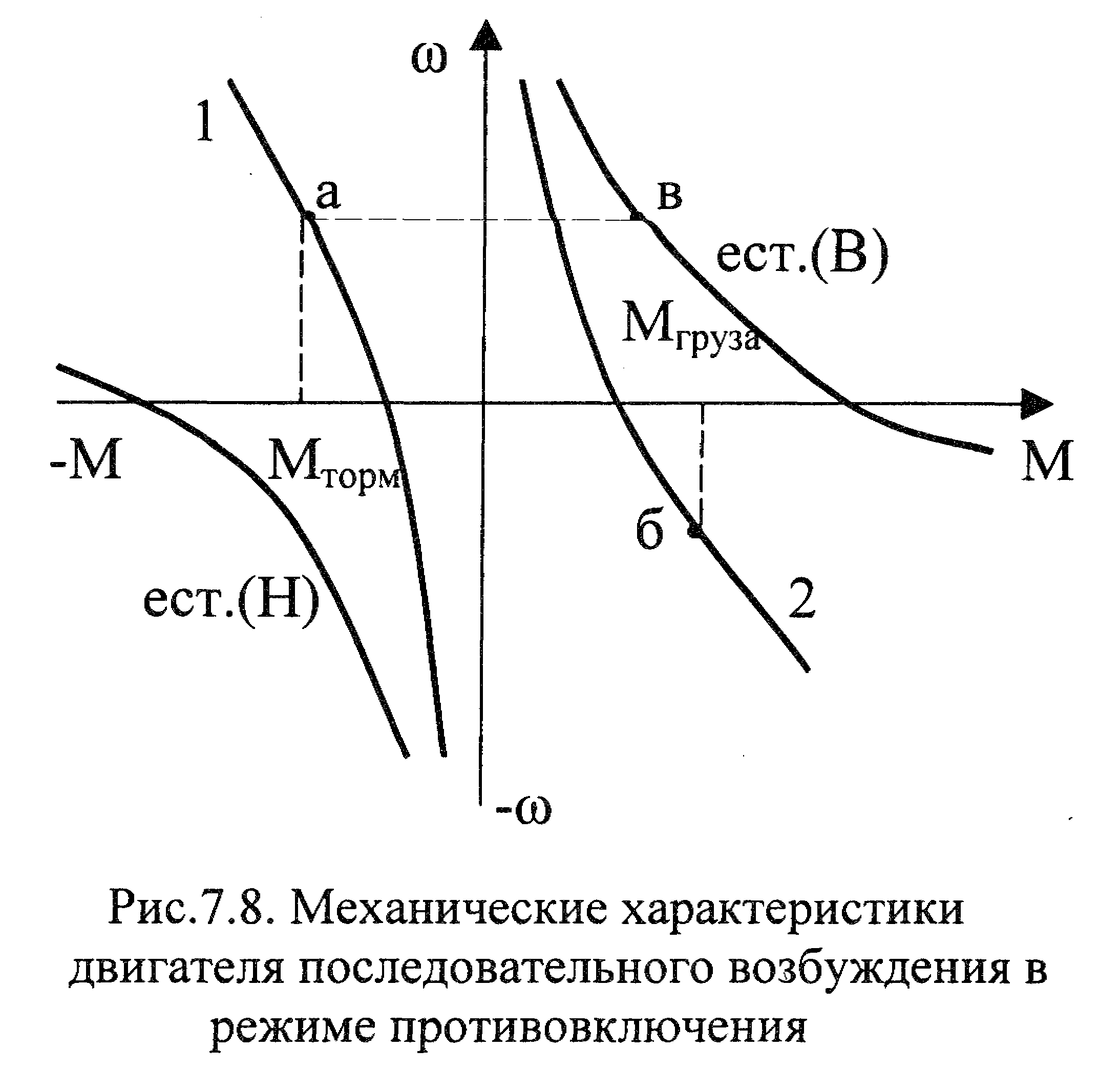

Механическая характеристика двигателя

  • Механическая характеристика такого двигателя имеет гиперболическую форму. При малых нагрузках будет сильно уменьшаться магнитный поток, а частота вращения возрастать, что также может привести к тому, что двигатель пойдет вразнос.
  • Это обстоятельство ограничивает применение сих агрегатов в системах, предполагающих работу на холостом ходу или с низкими нагрузками.

Интересно знать! Минимально допустимая нагрузка для двигателей с последовательным возбуждением составляет 20-25% от номинального значения. Чтобы не допустить включение двигателя без нагрузки, его присоединяют с приводом через жесткую глухую муфту или зубчатую передачу. Ременные передачи и фрикционные муфты использовать нельзя, так как может случиться обрыв, а последствия вам уже известны.

Что интересно, несмотря на такой недостаток, эти двигатели очень распространены, особенно там, где имеется изменение нагрузки и тяжелые условия пуска, например, в электровозах, электрокарах, тепловозах и прочем.

И объяснить это очень просто – при мягкой характеристике возрастание нагрузки не приводит к сильному росту тока и потребляемой энергии, а значит, с перегрузками данные агрегаты справляются лучше. Также не забываем про высокий пусковой момент, чего лишены рассматриваемые ранее варианты двигателей.

Смешанное возбуждение

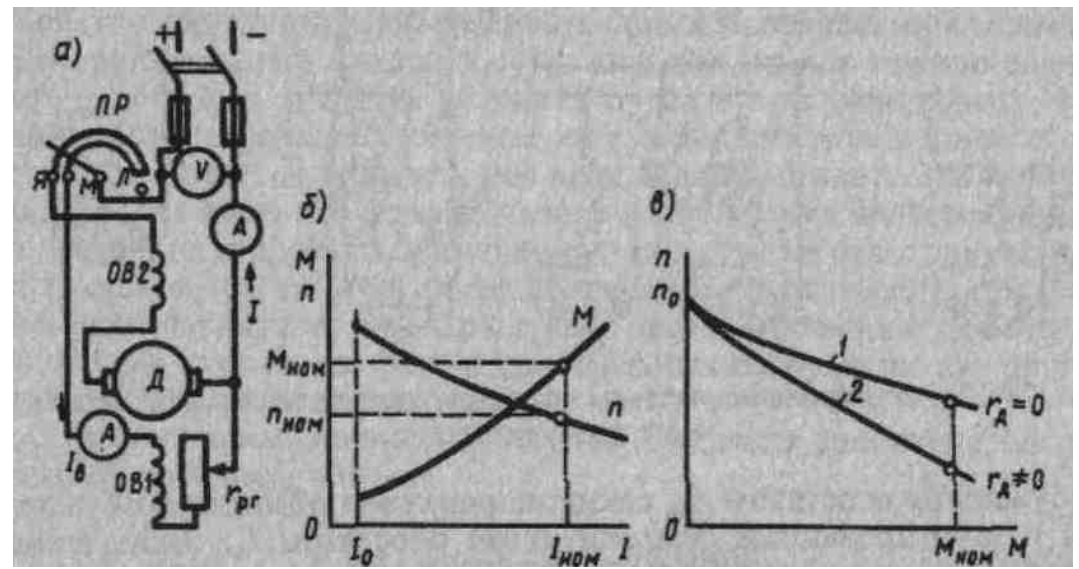

Двигатель со смешанным возбуждением

Магнитный поток внутри такого двигателя создается благодаря совместному взаимодействию двух обмоток возбуждения. Одна из них подключена независимо или параллельно, а вторая последовательно.

  • Механическая характеристика такого агрегата представляет собой нечто среднее между предыдущими вариантами.
  • Большим преимуществом такого двигателя является возможность работать в холостом режиме, обладая при этом мягкой характеристикой.

Интересно знать! В режиме холостого хода частота вращения зависит от магнитного потока обмотки, подключенной параллельно.

  • К достоинствам таких двигателей можно отнести простоту производства, эксплуатации и ремонта. Они имеют солидный рабочий ресурс.
  • Из недостатков выделяются – низкомоментность и быстроходность.

При замедлении скорости вращения они становятся малоэффективными, их сложно охладить.

Немного об универсальности

На фото — электродвигатель постоянного тока универсальный коллекторный

Давайте немного поговорим про универсальные коллекторные двигатели. Суть этих агрегатов заключается в том, что они могут работать как от постоянного, так и от переменного токов.

  • Используются такие машины в основном на электроинструменте, и некоторой бытовой технике, так как имеет малые размеры и легкую регулировку скорости вращения вала.
  • По сути, эти двигатели являются ДПТ с последовательно запитанными обмотками, просто они оптимизированы для работы от общественной сети переменного тока.
  • Данный двигатель будет вращаться в одну сторону вне зависимости от того в какую сторону бежит ток по обмоткам, хотя противофазный эффект имеет место быть, но он незначителен.
  • Подробно об этом мы писали в недавней статье про двигатели переменного тока, если интересно, советуем ознакомиться.

На этом закончим наш обзор. Как видите, коллектор электродвигателя постоянного тока это небольшая, простая, но очень важная деталь, отличающая такие моторы от вариантов, работающих на переменном токе. Видео, которое мы подобрали, поможет еще лучше усвоить материал.

Ротор коллекторного двигателя

Ротор коллекторного двигателя состоит из вала, на который насаживается сборный магнитопровод. С одной стороны, на вал крепится коллекторный узел, с другой, лопасти вентилятора. Для обеспечения лёгкого вращения и для фиксации в корпусе на вал с двух сторон надеваются подшипники. Для нормальной работы электродвигателя, необходимо чтобы ротор был отлично сбалансирован. Потому к изготовлению этой части подходят особенно скрупулёзно.

Подвижная (вращающаяся) часть

Роторная обмотка

Сердечник ротора собирается из металлических пластин, отштампованных из магнитного металла. Толщина пластин 0,35-0,5 мм, каждая из них залита слоем диэлектрического лака, для избавления от паразитных токов. Пластины по внешнему краю имеют пазы, в которые затем укладываются витки медной проволоки. Эти пластины насаживаются на вал и закрепляются на нём, собирается пакет требуемого размера. Эта система является магнитопроводом.

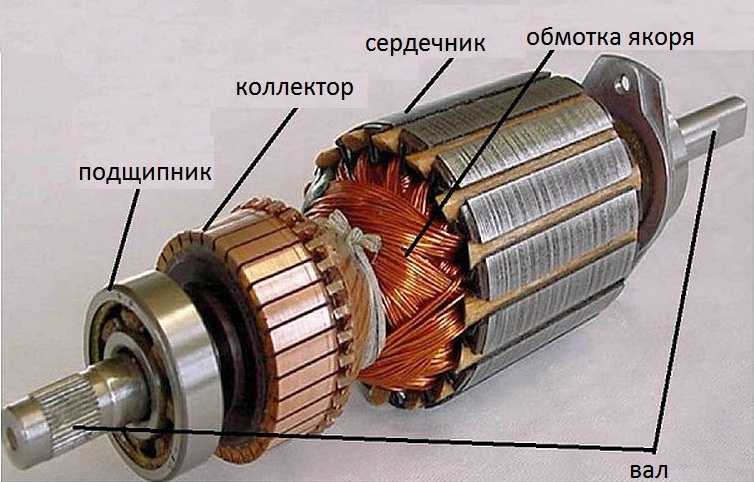

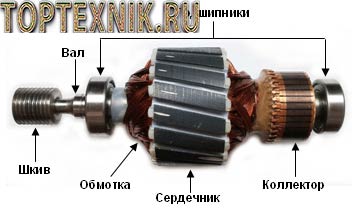

Так выглядит ротор коллекторного двигателя

В пазы магнитопровода укладывается витки медного обмоточного провода. Выходы обмоток выводятся на коллекторный узел, где и происходит их переключение.

Как устроен коллекторный узел и как он работает

Коллекторный узел стоит рассмотреть подробнее. Иначе понять, как вращается ротор, сложно. Коллектор имеет цилиндрическую форму и набран из медных пластин (иногда называют ламелями), которые изолированы друг от друга слюдяными или текстолитовыми прокладками. Нет электрического контакта и с осью вала, к которому  он крепится.

Коллектор имеет вид цилиндра, который набран из медных пластин. Пластины сделаны в виде секторов, разделены диэлектрическими прокладками

Получается, коллектор собран из медных секторов и без обмотки электрически друг с другом не связанных. К каждой пластине коллектора крепится вывод одной рамки обмотки ротора. К плоскости двух противоположных рамок коллектора прижимается две щетки. Они плотно прилегают к поверхности медной пластины коллектора, что даёт хороший контакт. На эти щётки подаётся потенциал, который и передаётся в тот виток обмотки ротора, который подключён к этим пластинам.

К парным пластинам коллектора прижимаются графитовые щетки

Так как ротор с некоторой скоростью вращается, одна пара пластин сменяется другой. Таким образом, напряжение передаётся на все обмотки ротора. При этом возникающие друг за другом поля поддерживают вращение ротора, «проталкивая» его в нужном направлении.

Характеристики коллекторного электродвигателя постоянного тока

Эксплуатационные свойства двигателей постоянного тока определяются их рабочими, электромеханическими и механическими характеристиками, а также регулировочными свойствами.

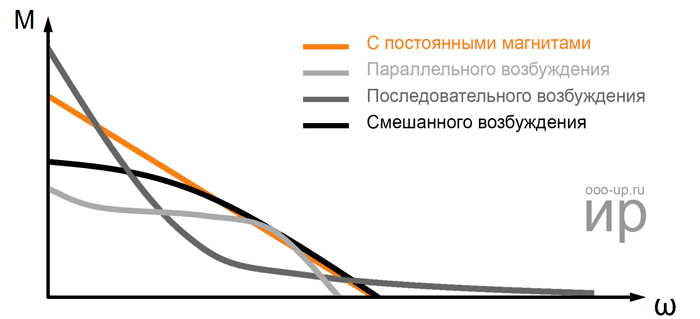

Механические характеристики коллекторных двигателей постоянного тока

Основные параметры электродвигателя постоянного тока

Постоянная момента

Для коллекторного электродвигателя постоянного тока постоянная момента определяется по формуле:

,

  • где Z — суммарное число проводников,
  • Ф – магнитный поток, Вб

Смотрите также

Основные понятия

Давайте вкратце пробежимся по строению двигателя, чтобы дальнейший материал был проще для усвоения.

Как устроен двигатель постоянного тока

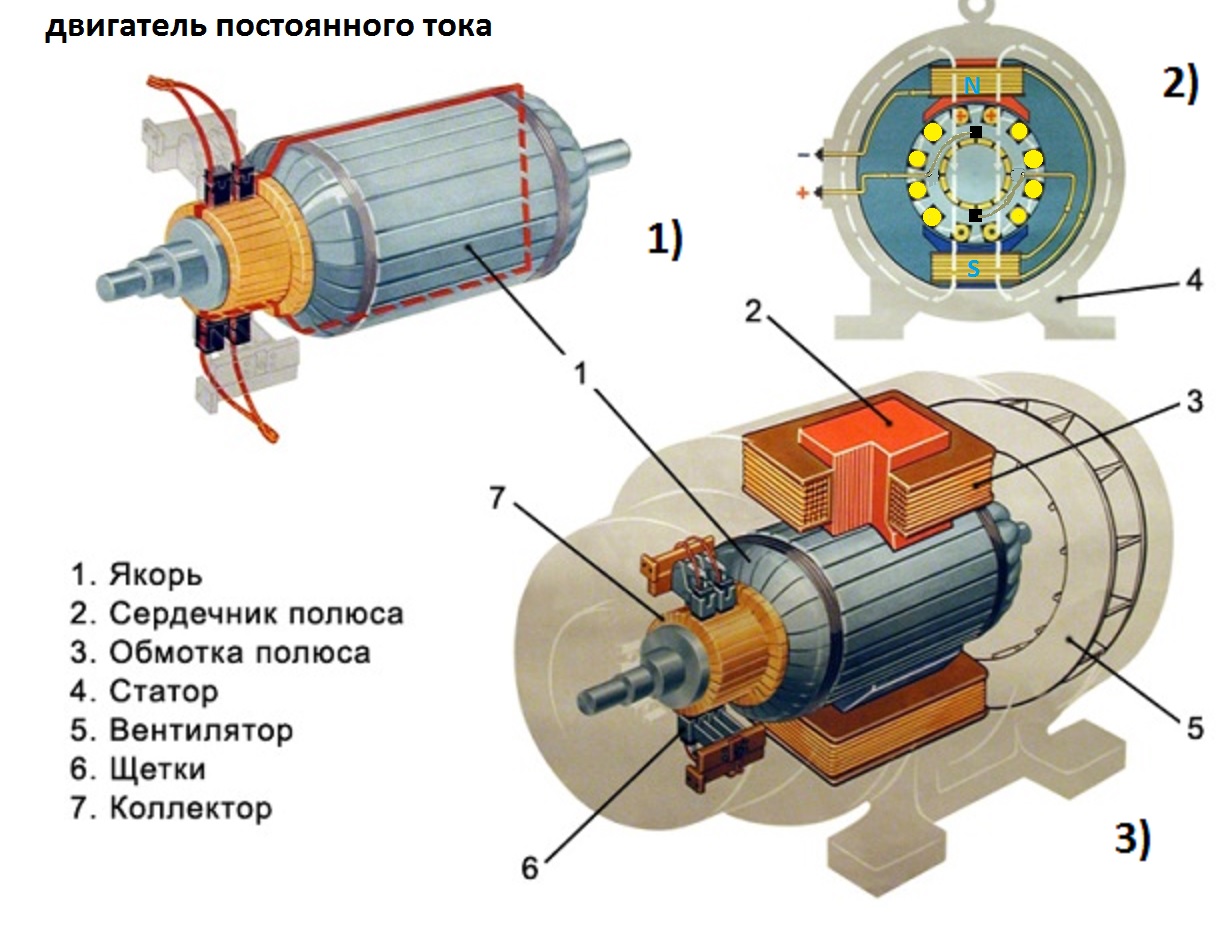

Электродвигатель постоянного тока коллекторный – строение

На схеме выше вы можете рассмотреть основные части любого коллекторного двигателя постоянного тока. Его строение более чем классическое, и разница в двигателях достигается за счет их мощности и настроек.

Итак, давайте по порядку:

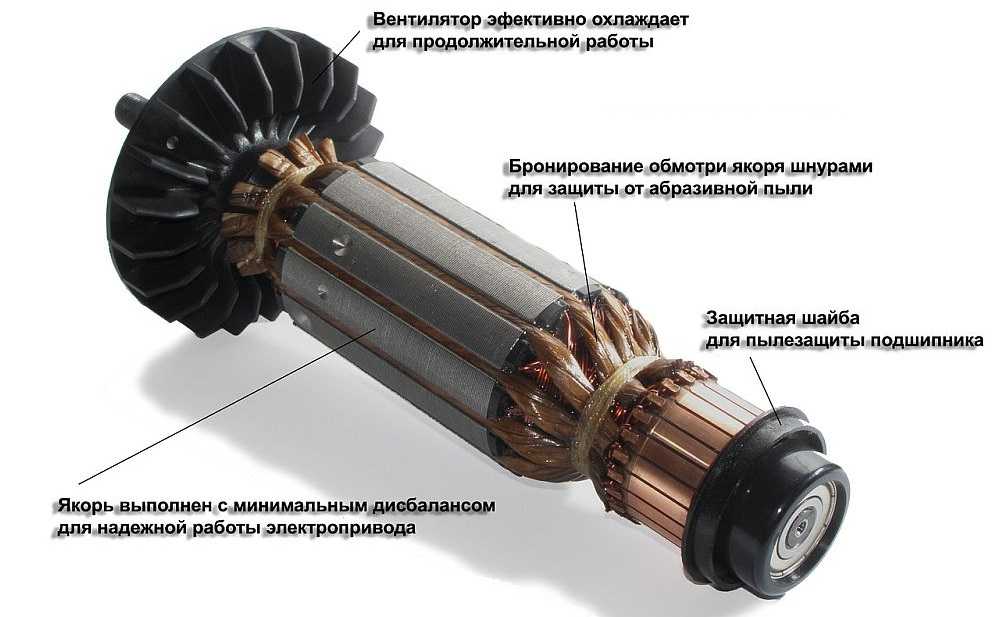

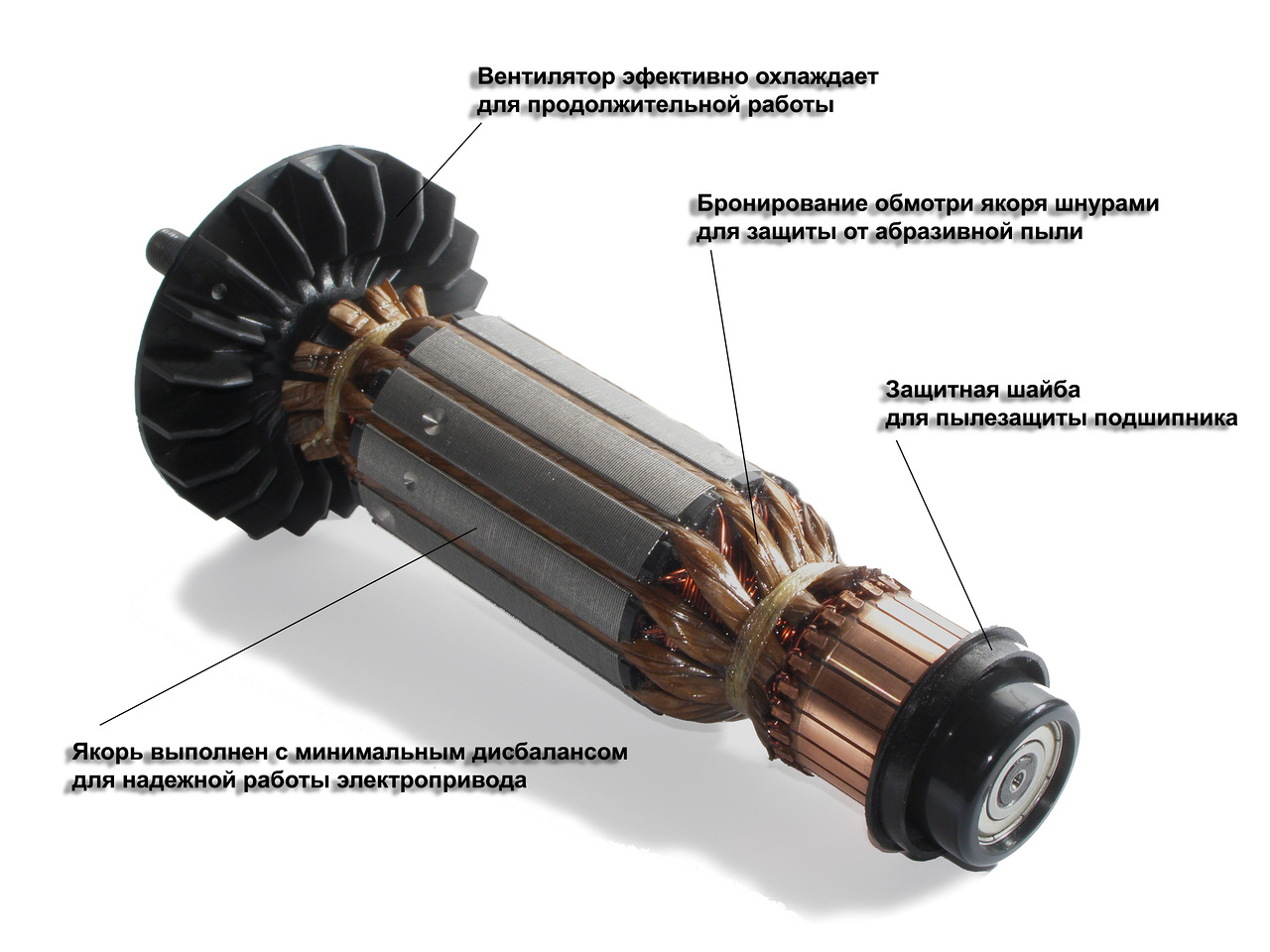

Коллекторный двигатель постоянного тока — якорь

  • Якорь или ротор – это подвижная часть устройства, которая и осуществляет механическую работу. Представляет собой он крепкий металлический вал, который закреплен в корпусе агрегата через подшипники качения, что, собственно, и позволяет детали вращаться.
  • Смотрим на фото выше и идем справа налево, разбирая элементы, установленные на валу.
  • На подшипнике мы видим пылезащитную шайбу. Она не дает механизму забиваться грязью, а также обеспечивает его надежную и мягкую фиксацию внутри металлического корпуса двигателя.
  • Далее идут по кругу короткие параллельные пластины, которые изолированы друг от друга. Эта часть якоря и есть коллекторы двигателей постоянного тока. Их назначение состоит в том, чтобы постоянно во время вращения ротора менять запитываемые участки обмотки якоря, с целью достижения максимальной эффективности работы.

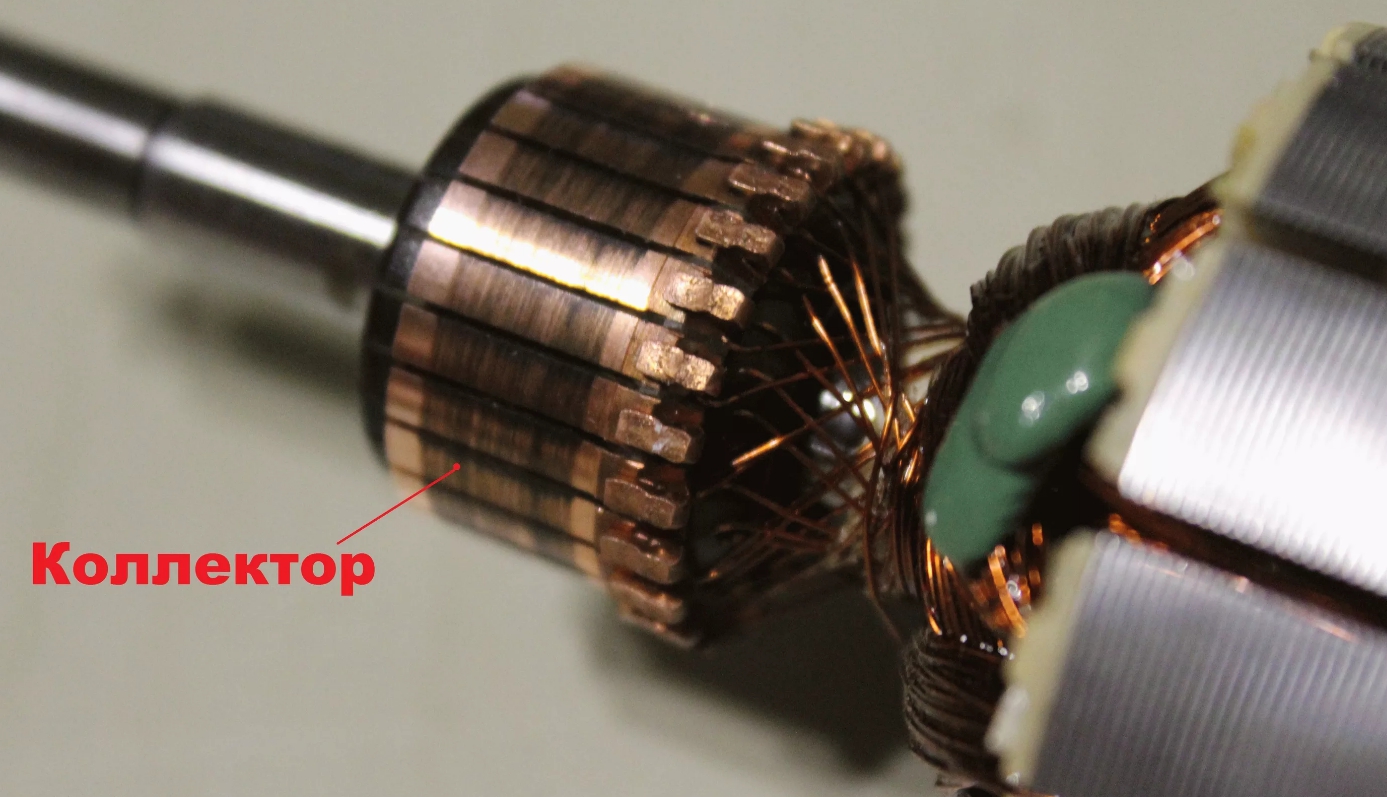

Ремонт коллектора двигателей постоянного тока – в домашних условиях практически невозможен

  • Если вы не в курсе, что такое закон электромагнитной индукции, то сейчас вам, наверняка, стало непонятно, о чем мы только что сказали. Подождите немного, мы дадим разъяснения в следующей главе.
  • Идем дальше. От коллектора отходит в разные стороны припаянная медная проволока. Это выводы обмотки якоря, которая запитывается через коллектор.
  • Далее идет самая толстая и важная часть якоря, состоящая из магнитопровода (сердечника) – шихтованный бочонок, набранный из стальных пластин, и самой обмотки – медных проводов, уложенных определенным образом в пазах магнитопровода.

Интересно знать! Обмотку якоря от абразивной пыли защищает броня из шнура. Абразивная пыль внутри двигателя постоянно образуется из-за трения друг о друга металлических деталей в подшипнике.

  • Венчает ротор пластиковая крыльчатка, которая отвечает за охлаждение двигателя во время его работы.

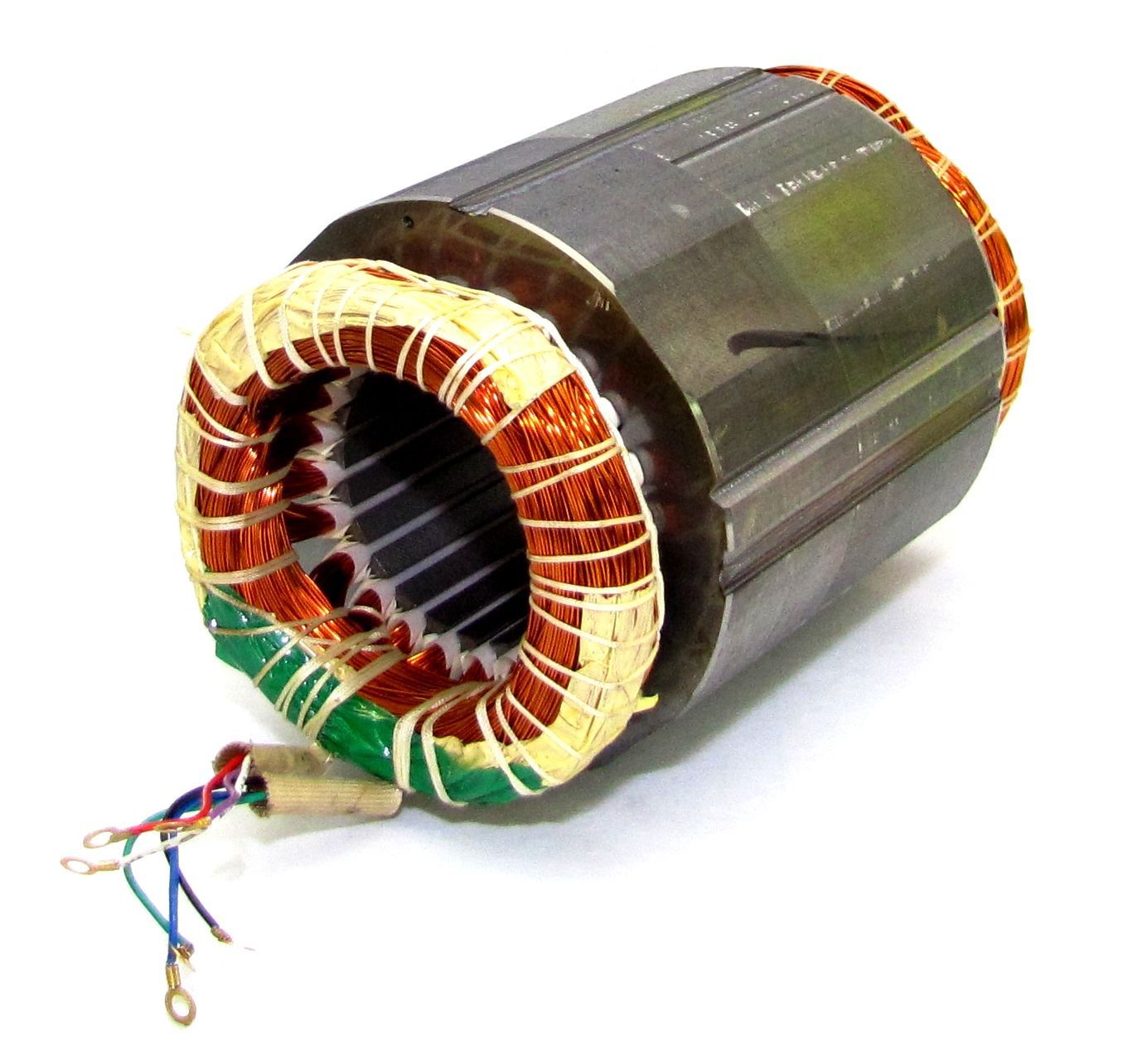

Электродвигатель коллекторный постоянного тока – статор

  • Вторая, но не менее важна рабочая часть двигателя – это статор. Данная деталь является неподвижной. По сути, статор – это электромагнит, задача которого генерировать направленное магнитное поле.
  • Состоит он из сердечника, также набранного из пластин, и обмотки.

Интересно знать! Обратите внимание, за исключением того, что ток на обмотку статора подается через неподвижные соединения на клеммы, и сама деталь является неподвижной, его строение точно такое же, как и у ротора, что и определяет свойства электрических двигателей.

  • И статор, и ротор удерживаются в правильном положении за счет корпуса, который изготавливается из стали.
  • К корпусу может присоединяться станина, которая обеспечивает устойчивость двигателя, но это уже больше зависит от типа мотора и режима его использования.

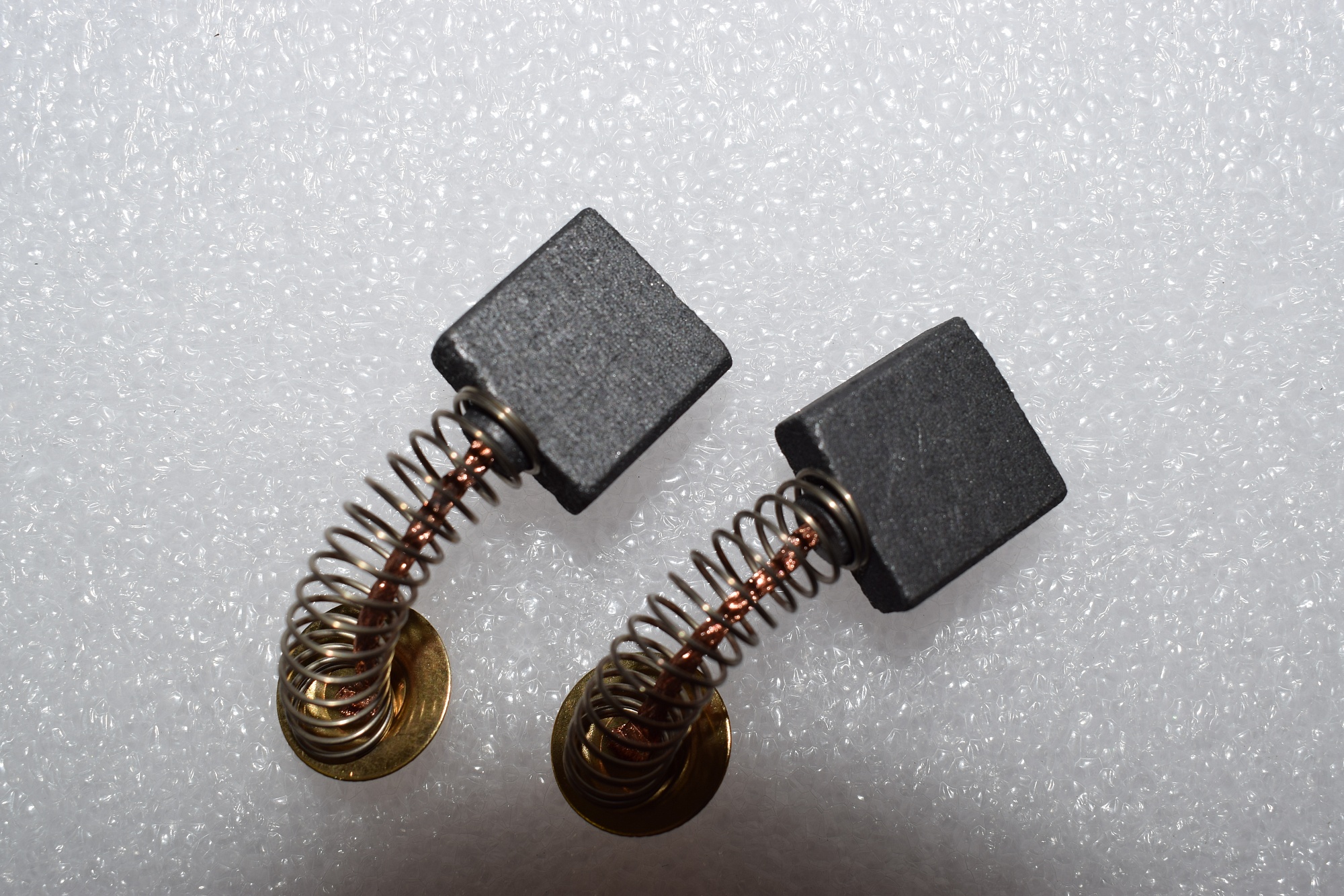

Двигатель постоянного тока коллекторного типа нуждается в щетках

  • Следующая важная часть двигателя постоянного тока – это щеточный аппарат. Эти детали является расходуемыми и заменяемыми в процессе эксплуатации. Они обеспечивают скользящий контакт. Именно так коллекторы для двигателей постоянного тока запитываются электричеством.
  • Сделаны щетки из графита. Также есть модели с центральным медным стержнем, такие щетки называются медно-графитовыми.
  • От щеток отходят провода, которые уже последовательно соединяются с системой управления двигателем и источником питания.

Электромагнитная индукция

Разобрав строение двигателя переменного тока с коллектором, давайте немного поговорим о законах физики, благодаря которым, сей агрегат может работать.

Коллекторные двигатели постоянного тока – разбираем принцип работы

  • Итак, суть любого электромотора заключается в преобразовании электрической энергии в кинетическую. То есть в механическое усилие, которое обычно передается на ведомые механизмы через вращающийся вал, посредством различных передач.
  • Основной физический закон, заставляющий двигатель вращаться – это взаимодействие магнитных полей. Закон электромагнитной индукции также очень важен для понимания функционирования этих машин. Давайте попробуем немного в нем разобраться.
  • На схеме выше показано, как функционирует генератор постоянного тока. Не спешите ругаться, принцип работы с двигателем у этого устройства имеет общие моменты и даже более…
  • Мы видим постоянный магнит, создающий поле линии которого направлены от северного полюса к южному.
  • Согласно закону электромагнитной индукции, если поперек этих волн переместить проводник, то в нем образуется электродвижущая сила (ЭДС). Другими словами, в проводнике индуцируется ток.
  • Этот ток ничем не хуже любого другого, а значит, тоже создает магнитное поле вокруг проводника. Данный принцип заложен в работу двигателей с короткозамкнутым ротором. Но в нашем случае магнитное поле от ЭДС оказывает тормозящий эффект.
  • Смотрим на внутреннюю часть схемы. Там мы видим вращающуюся рамку – простейший аналог обмотки якоря.

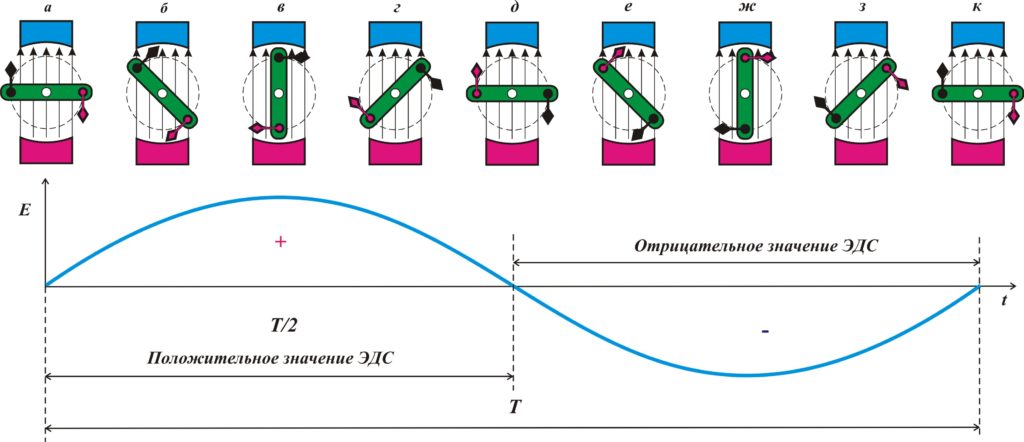

Так бы работал двигатель постоянного тока, коллектора в котором нет

  • Представим, что изначально рамка стоит горизонтально. Когда происходит вращение, части рамки аб и вг начинают пересекать магнитное поле. Ток начинает расти, пока рамка не займет строго вертикальное положение.
  • Далее ток начинает падать до нуля, пока рамка снова не примет горизонтальную позицию.

Интересно знать! Падение происходит за счет того, что в таком положении проводники уже не пересекают магнитное поле, а скользят по его линиям.

  • Данное положение является противоположным изначальному – части рамки поменялись местами.

Направление, в котором течет ток в проводнике, зависит от того, в какую сторону проводник двигается

  • Продолжаем вращение. Ток начинает снова расти, но согласно правилу левой руки, он сменит свое направление в цепи на противоположное. Именно так действует генератор переменного тока. Его отличие от героя нашего обзора состоит в том, что у него нет коллектора, а вместо него используется сплошное контактное кольцо. Такой ток в графическом виде представляется как синусоида – смотрите изображение ниже, пункт «b».

Коллекторы для электродвигателей постоянного тока не дают току менять свое направление

  • Смысл назначения коллектора в том, что он не дает току менять направление. Напоминаем, коллектор состоит из изолированных пластин, которые контактирую со щетками так, чтобы при смене полуоборотов рамки, они менялись местами.
  • Графически ток, выдаваемый такой рамкой, показан на схеме выше, пункт «с».

Итак, это была вводная информация, которая позволит вам лучше понять то, о чем мы будем говорить во второй части статьи.
