Конструктивные особенности и применение кабеля ШВВП

Для подключения нового бытового оборудования или изготовления качественных удлинителей (сетевых фильтров) чаще всего используется провод ШВВП. Из него производятся шнуры для большинства разновидностей и моделей бытовой техники.

На более мощных производственных объектах, для питания потребителей в электрических сетях высокого напряжения предпочтение отдается другим аналогам. Лишь в редких случаях его могут эксплуатировать для обустройства временной линии питания.

Расшифровка названия провода ШВВП

Русскоязычная маркировка провода ШВВП расшифровывается достаточно просто. С ее помощью можно получить краткое описание электромонтажного изделия:

  1. Первое, на что нужно обратить внимание – отсутствие буквы «А» в начале аббревиатуры. По ее наличию или отсутствию в обозначении любого кабеля можно судить о материале изготовления жил – алюминии или меди соответственно. И ШВВП – медный проводник.
  2. Буква «В» указывает на то, что изоляция жил производится из качественного поливинилхлорида.
  3. Вторая буква «В» говорит об аналогичном материале изготовления внешней оболочки, под которой спрятаны все жилы разом.
  4. Буква «П» означает, что шнур ШВВП является плоским (все жилы расположены параллельно независимо от количества).

Важно! Несмотря на плоское строение провода, жилы могут быть скручены в различные округлые формы.

Данный кабель нередко модифицируют и улучшают. Появление того или иного полезного качества обязательно указывается в маркировке. Например, через дефис к ШВВП могут быть добавлены символы «нг». Они говорят о том, что материал изготовления изоляции не поддерживает горение. Приставка из латинских букв LS означает, что в процессе горения изоляция выделяет минимальное количество дыма и вредных веществ.

Характеристики провода ШВВП

Технические характеристики любого провода можно условно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ШВВП

Начнем наш разбор с механических характеристик. Именно они обеспечили проводам данной марки широкое распространение. Поэтому именно к ним предъявляются повышенные требования.

Радиус изгиба провода

Итак:

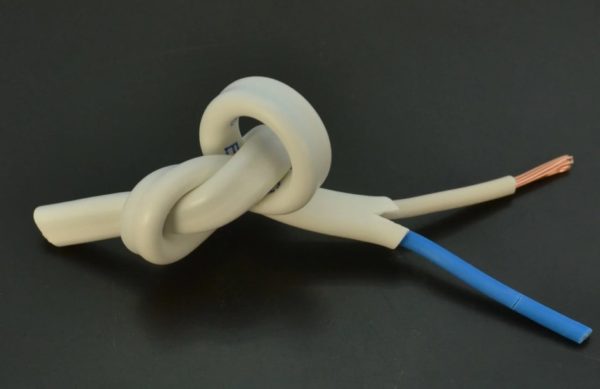

  • Одним из основных преимуществ ШВВП является его гибкость. Минимальный радиус изгиба составляет 5 диаметров кабеля. Причем учитывая, что наш кабель плоский диаметр определяется по наименьшему значению. Это является достаточно высоким показателем.
  • Кроме того, производство провода ШВВП должно обеспечивать его высокую стойкость к многократным изгибаниям – разгибаниям. Обычно данные цифры колеблются в пределах 30 тысяч циклов.

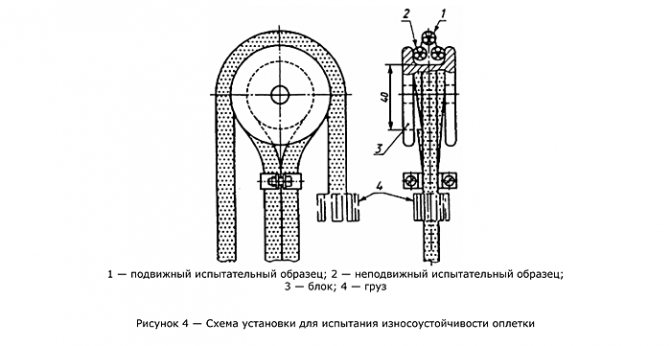

Стенд испытания износоустойчивости оплетки ШВВП

  • Но конечно изгибание провода отрицательно сказывается на его характеристиках. В связи с этим гарантийный срок на провода подверженные постоянному изгибанию составляет всего два года. В то же время для провода ШВВП не подверженного эксплуатационному изгибанию этот срок составляет более 10 лет.
  • Кроме испытаний на изгибание провода данной марки проходят испытание на натяжение. Согласно табл. 10 ГОСТ7399 – 97 шнур должен без видимых повреждений выдерживать натяжение до 9,8Н (1кгс). Причем испытания проводятся без внешней оболочки.
  • Производства проводов ШВВП должны обеспечивать еще и температурную защиту провода. Для этого шнур на 90ч помещаю в камеру с температурой в 80⁰С. Через два часа после его остывания его осматривают на предмет внешних повреждений.

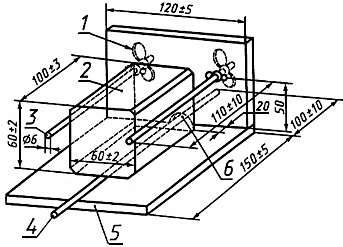

Установка для проверки провода на пониженные температуры

  • Испытание для пониженных температур еще более жесткое. Шнур при отрицательных температурах пропускают через ролик, сечение которого равно четырем наружным диаметрам провода. А после этого провод еще подвергают проверке на удар. Если на поверхности нет каких-либо повреждений, то провод считается выдержавшим испытание.
  • Вообще же номинальными температурами для провода считаются — 25⁰С — +40⁰С. Хотя при специальных климатических исполнениях возможна эксплуатация провода и при температурах – 40⁰С — +40⁰С. Но в любом случае температура жилы не должна подниматься выше +70⁰С.

Электрические характеристики провода ШВВП

Но не одни механические характеристики не способны стать решающими при выборе проводов. Ведь как бы то не было, а шнур предназначен для пропускания тока и именно электрические параметры определяют эту его способность.

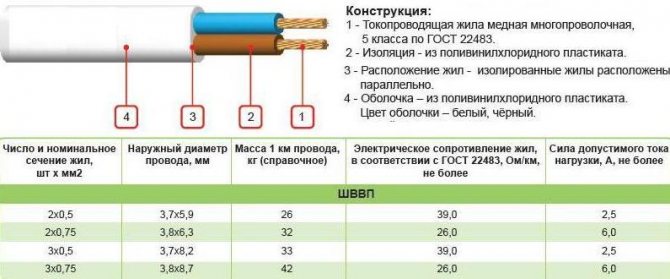

На фото вы можете видеть электрическое сопротивление жил ШВВП

  • Для любого провода определяющим является сопротивление провода. Так согласно табл.2 ГОСТ7399 – 97 сопротивление провода сечением 0,5 мм2 при температуре 70⁰С должно составлять не менее 0,012 МОм. А для провода сечением 0,75 мм2 этот параметр составляет 0,01 Мом. Для кого-то эти значения покажутся большими, но если учитывать, что они приведены для провода длиной в 1 км, то это достаточно хороший результат.
  • Следующим критически важным параметром марки проводов ШВВП является сопротивление изоляции провода. Она измеряется по отношению одной жилы к земле и между двумя жилами.
  • Испытание сопротивления изоляции одной жилы производится на куске жилы длиной не менее 5 метров, которую помещают в воду. На токоведущую часть подают напряжение в 2кВ и проверяют токи утечки.
  • Сопротивление изоляции между двумя жилами производится с помощью куска провода длиной не менее 2 метров. При этом оболочку между жилами следует разрезать. В остальном испытание проходит идентично и выполнить его своими руками достаточно сложно.

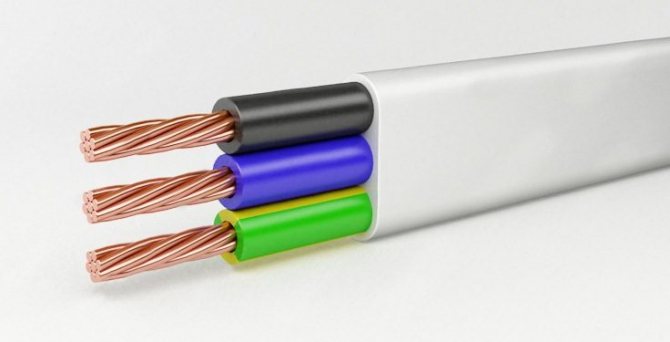

Конструкция

Рассматривая конструкционные особенности кабеля ШВВП, можно выделить три основных момента:

  • в состав входят несколько заизолированных друг от друга жил, состоящих из множества тонких проволок;
  • все жилы имеют круглое сечение;
  • присутствует общая изоляция из ПВХ-пластиката.

Выше писалось, что жилы независимо от количества располагаются параллельно. По цвету изоляции каждой жилы можно судить о том, для чего она предназначается:

  • синяя оболочка указывает на нулевой провод;
  • желто-зеленая – заземляющий;
  • коричневая или красная – фазный.

Нередко выпускаются двухжильные кабели, в которых отсутствует возможность заземления.

Это интересно! Часто производители электротехнической (в частности, кабельной) продукции выпускают ШВВП-провод с медно-алюминиевыми жилами. В данном случае качество передачи электрического сигнала ухудшается, но снижается стоимость конечного продукта и соответственно электромонтажных работ.

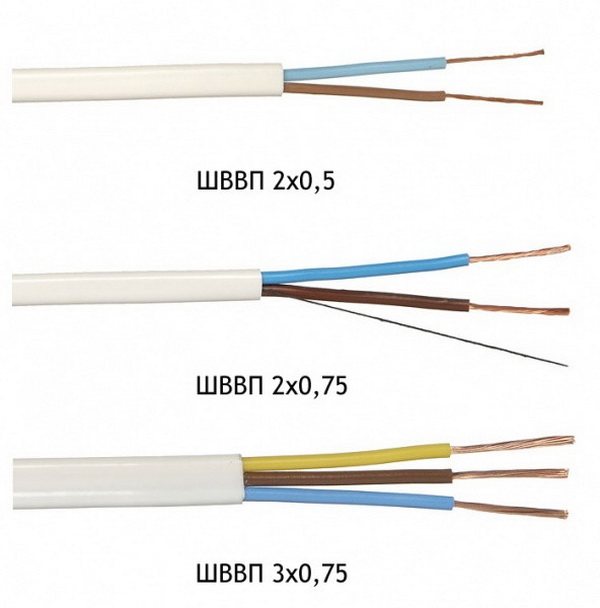

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

  • площадь сечения токоведущей жилы;
  • их количество;
  • цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

  1. В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
  2. В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
  3. Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
  4. Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

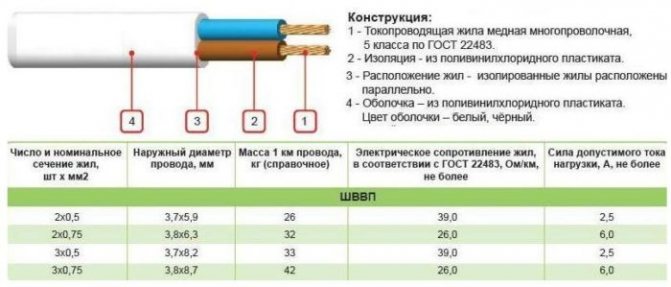

Характеристики

Перечислим основные особенности данного изделия:

  • состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
  • все жилы являются многопроволочными (нет монолитных шнуров);
  • класс гибкости – 5;
  • оболочка производится из поливинилхлорида;
  • напряжение – 220/380 В;
  • площадь сечения кабеля – 0,35-2,5 кв. мм;
  • диапазон рабочих температур – от -40 до +40 гр. Цельсия;
  • номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические свойства

Наибольший вклад в популярность шнура ШВВП внесли его механические характеристики, поэтому провод используется там, где к ним предъявляются повышенные требования:

  1. ШВВП имеет непревзойденную гибкость, на что указывает значение минимального радиуса изгиба – 5 наружных диаметров провода. Поскольку кабель плоский, то при расчетах достаточно использовать минимальную толщину изделия, поэтому по гибкости с ним не сравнится ни один из проводников.
  2. В процессе изготовления ШВВП стараются обеспечить высокую устойчивость изделия к повторным изгибаниям и разгибаниям. Обычно закладывают до 30 000 подобных циклов.
  3. Несмотря на это, подобные действия рано или поздно скажутся на технических параметрах изделия. Производители предупреждают потребителей о том, что в случае подверженности постоянным изгибаниям и разгибаниям срок эксплуатации провода сокращается до двух лет. В обычном режиме он равняется 10 годам.
  4. Примечательно, что при прохождении технических испытаний провода проверяются не только на изгибание, но и на натяжение. В соответствии с ГОСТ кабель ШВВП выдерживает до 9,8 Н тянущей нагрузки, при этом на нем не образуются какие-либо видимые повреждения. При проведении данной проверки оболочка кабеля удаляется.
  5. Перед отправкой на прилавки магазинов шнур тестируется в специальной камере при температуре +80 гр. Цельсия. Там он находится в течение 90 часов. По завершении данного процесса ждут еще два-три часа до полного остывания проводника, после чего убеждаются в отсутствии видимых дефектов.
  6. Намного жестче выглядит испытание ШВВП при пониженных температурах. Охлажденный шнур протягивается под роликом с сечением, равным четырем наружным диаметрам кабеля. Затем провод проверяется на ударопрочность. Годным изделием считается то, которое прошло все перечисленные выше проверки и не получило повреждений.
  7. В стандартном исполнении рабочий диапазон температур составляет от -25 до +40 гр. Цельсия. Выше мы указали увеличенные лимиты, которые актуальны для провода ШВВП в специальных климатических исполнениях. Независимо от условий эксплуатации при использовании кабеля температура одной жилы не должны быть выше +70 гр. Цельсия.

Электрические свойства

ШВВП не был бы столь популярным без хороших электрических характеристик, которые описывают эффективность основного назначения изделия – пропускания тока. Перечислим основные моменты:

  1. Главным электрическим параметром любого провода является сопротивление. В соответствии с ГОСТ для ШВВП с сечением 0,5 кв. мм при температуре жил до 70 гр. Цельсия его величина составляет не менее 0,012 Мом. Для кабеля с сечением 0,75 кв. мм этот параметр снизится до 0,01 Мом. Может показаться, что эти данные высоки, но нужно учитывать, что измерения испытывались на проводе протяженностью 1000 м.
  2. Другой важной характеристикой является сопротивление изоляции. Для получения конкретного значения нужно измерять сопротивление изоляции между жилой и землей, а также между двумя соседними жилами.
  3. Для проведения испытания последнего параметра берут отрезок шнура ШВВП длиной не менее 5 м. Он помещается в воду, затем подается напряжение величиной 2 кВ и измеряются значения токов утечки.
  4. Для проверки сопротивления изоляции между двумя соседними жилами берется отрезок ШВВП длиной не менее 2 м. Разрезается оболочка между проводниками. Дальнейший процесс аналогичен – кабель опускается в воду, подается напряжение, замеряются величины токов утечки.

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

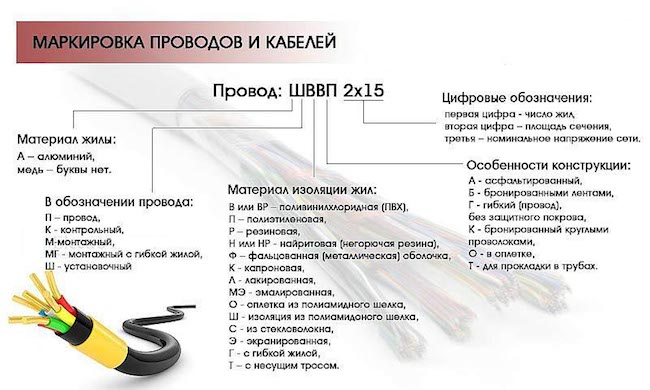

Структура проводов ШВВП

Итак:

  • Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
  • Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
  • Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
  • Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
  • Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

  • Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

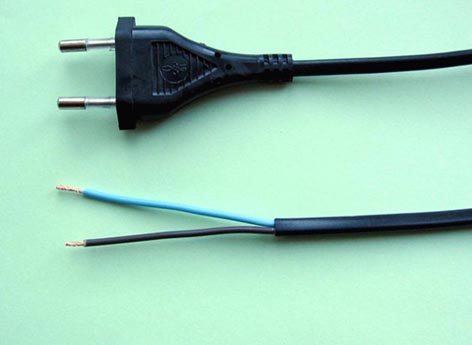

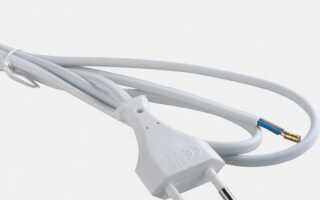

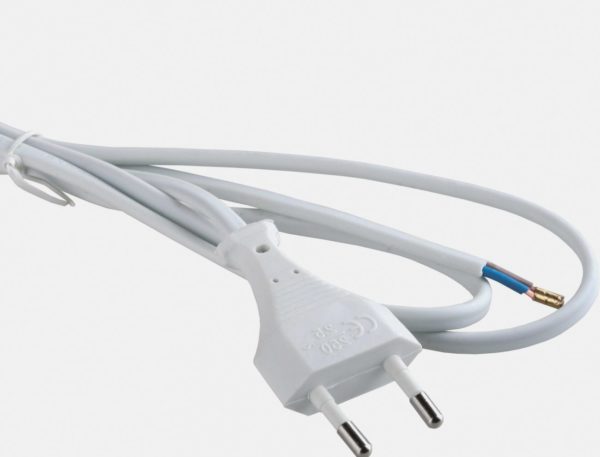

Провод армированный вилкой

  • Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
  • Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Обратите внимание! Аббревиатура «т» не допускает эксплуатацию провода под прямыми солнечными лучами. Вообще все провода с виниловой изоляцией очень плохо переносят прямые солнечные лучи.

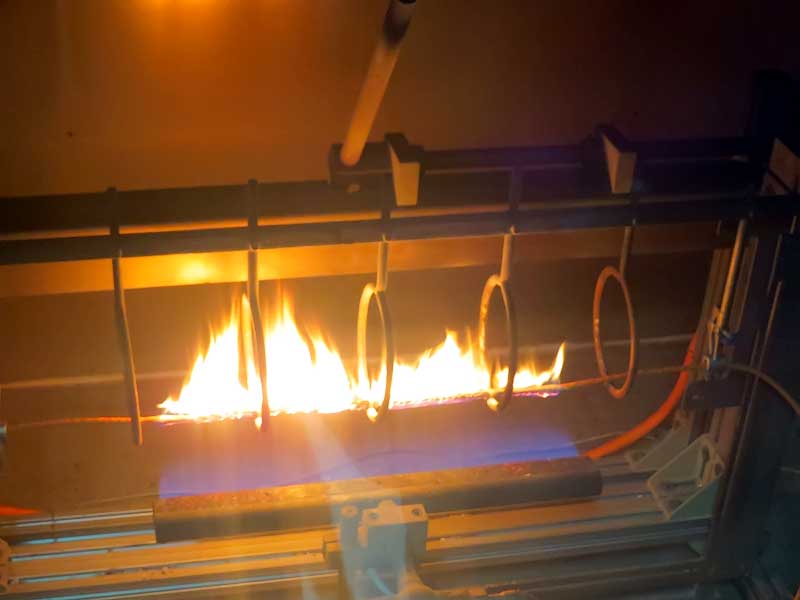

Проверка огнестойкости провода

  • Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

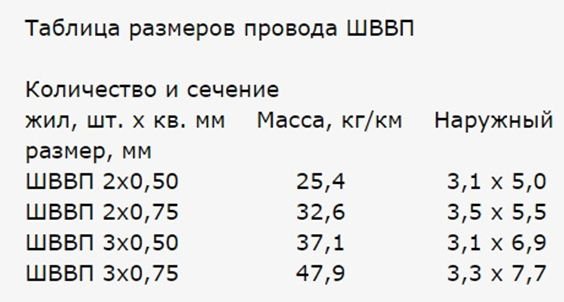

Размеры проводов ШВВП

  • Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

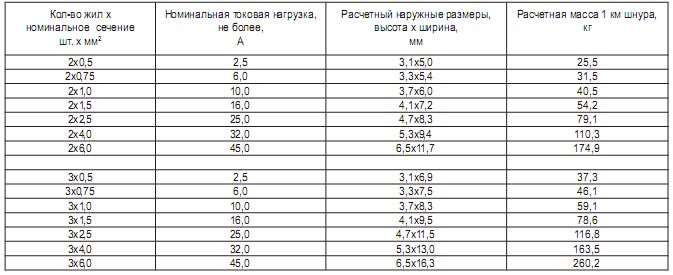

Возможные варианты типоразмеров шнура ШВВП

Обратите внимание! Сейчас на рынке можно встретить провода ШВВП с сечением жил в 1, 1,5, 2,5, 4 и даже 6 мм2. Но данные марки провода не нормируются ГОСТ 7399 – 97 и поэтому к ним далеко не всегда применимы описанные ниже характеристики.

  • Следующим важным параметром является количество токоведущих жил. Согласно все того же нормативного документа для данной марки провода возможны варианты в двух- и трехжильном исполнении. При этом сечение этих жил может быть 0,5 или 0,75 мм2.

Размещение отдельных проволок в каждой жиле ШВВП

  • Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
  • Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
  • Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

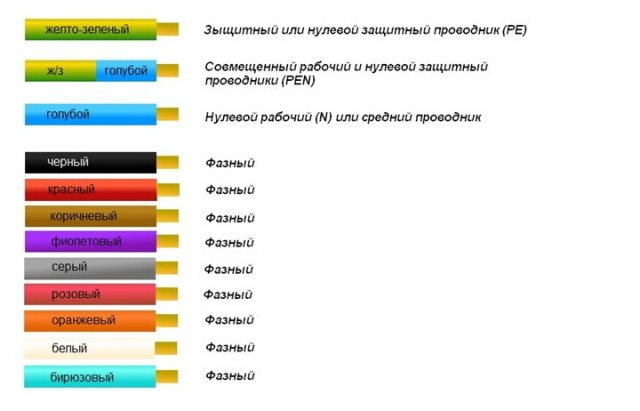

Правила цветового обозначения проводов согласно ПУЭ

Обратите внимание! Если вы выбираете провод для бытовых целей, то лучше выбрать провод с расцветкой, соответствующей нормам ПУЭ. Для однофазной трехпроводной сети одна из жил должна иметь голубую окраску, одна жила желто-зеленую и одна жила может быть любого другого цвета. Для однофазной двухпроводной сети нулевой провод следует выбирать с голубой окраской, а фазный проводник может быть любого другого цвета.

Применение шнуров

ШВВП может успешно применяться как в домашних, так и в уличных условиях. Максимально сечение нестандартных кабелей не превышает 2,5 кв. мм, поэтому они не подходят для коммутации оборудования с высокой мощностью, включая обогреватели, электрочайники, верстаки и т. п.

ШВВП активно используется в следующих сферах жизнедеятельности:

  • электромонтаж систем освещения и настольных бытовых приборов небольших размеров;
  • производство удлинителей и соединительных переносок;
  • подключение маломощной бытовой техники (телевизоров, стиралок, компьютеров и т. д.) к промышленной электросети напряжением до 380 В;
  • может применяться как акустический кабель.

Важно! Нельзя использовать удлинитель, созданный на базе ШВВП, для коммутации сразу нескольких электрических приборов малой мощности. Их значения суммируются, а конечная величина может быть чрезмерно большой, что приведет к существенному перегреву и потенциальному возгоранию.

Каталог

  • IP Видеонаблюдение и сетевое оборудование
      IP-Видеокамеры
  • IP-Видеорегистраторы
  • IP-Видеосерверы
  • IP-Видеодомофоны
  • IP-СКУД
  • Сетевые коммутаторы
  • Сетевое оборудование
  • Система распознавания лиц
  • Программное обеспечение
  • Объективы
  • Системы передачи видеосигнала
  • Аксессуары
  • Мониторинг
  • Сняты с производства
  • AHD, TVI, CVI и HD-аналоговое видеонаблюдение AHD, TVI и CVI видеокамеры
  • AHD, TVI и CVI видеорегистраторы
  • Аналоговые видеокамеры
  • Аналоговые видеорегистраторы
  • Автомобильные видеорегистраторы
  • Объективы
  • Передача видеосигнала
  • Аксессуары
  • Сняты с производства
  • GSM-сигнализации и охранное оборудование
      Охрана по радиоканалу
  • GSM-сигнализация
  • Беспроводная сигнализация
  • Проводная сигнализация
  • Пожарная сигнализация
  • GPS мониторинг транспорта
  • Аксессуары
  • Программное обеспечение
  • Сняты с производства
  • Контроль доступа
      Шлагбаумы
  • Автоматика для ворот
  • Турникеты / Заграждения
  • Металлодетекторы
  • Дверные доводчики
  • Замки / Защелки
  • Кнопки выхода
  • Считыватели
  • Карточки и брелоки
  • Аксессуары
  • Сняты с производства
  • Охрана периметра
      Заборы / Ограждения
  • Сетка / Проволока
  • Активные ИК датчики
  • Пассивные ИК датчики
  • Радиолучевые и ультразвуковые датчики
  • Вибрационные и датчики изменения положения
  • Аксессуары
  • Сняты с производства
  • Видеодомофоны
      Мониторы
  • WiFi-мониторы
  • HD-мониторы
  • Вызывные панели
  • Сняты с производства
  • Источники питания
      Бесперебойные 12В
  • Бесперебойные 24В
  • Бесперебойные 220В
  • Бесперебойные PoE
  • Малогабаритные ИП
  • Аккумуляторы
  • Аксессуары
  • Батарейки для радиоканальных устройств
  • Сняты с производства
  • Монтажные материалы
      Кабель для видеонаблюдения
  • Кабель для охранных систем
  • Кабель для пожарных систем
  • Силовые кабели
  • Монтажные коробки
  • Разъемы
  • Кабель-каналы
  • Трубы / Гофры
  • Аксессуары
  • Термошкафы
  • Сняты с производства
  • Автобезопасность
      Автовидеорегистраторы
  • Автосигнализации
  • Авторемонтные технологии
  • Производители

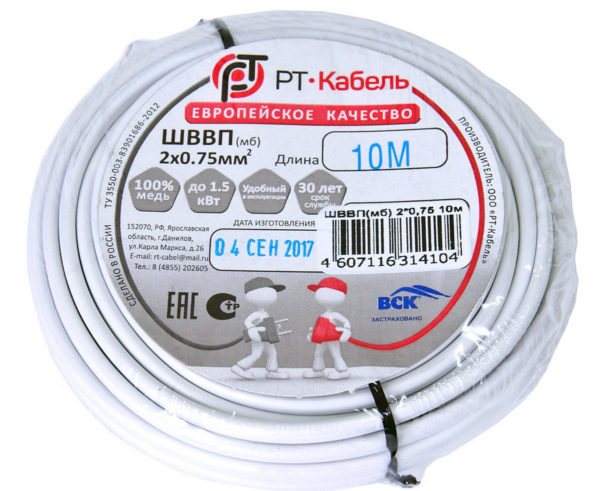

    Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.
