Контактор — устройство, назначение, принцип работы

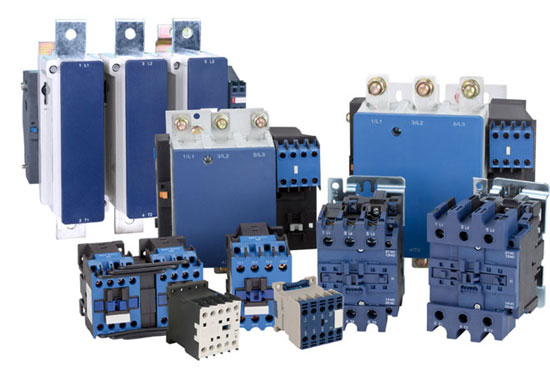

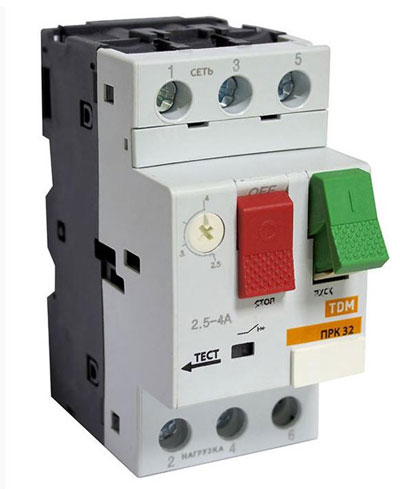

Электрический контактор (магнитный пускатель) – коммутационный прибор, по сути, представляющий собой реле больших размеров. Традиционно контактор используется для переключения тока, питающего электродвигатели либо иную нагрузку большой мощности. Нередко мощные электрические контакторы для электродвигателей и прочего оборудования, дополняются защитой от перегрузки по току и другим критериям. Для этого в конструкции прибора используются чувствительные биметаллические реле и блокировочные группы.

Литература

  • ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000) Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели
  • ГОСТ Р 51731-2001 (МЭК 61095-92) Контакторы электромеханические бытового и аналогичного назначения
  • ГОСТ 11206-77 (2002) Контакторы электромагнитные низковольтные. Общие технические условия.
  • ГОСТ 14312-79. Контакты электрические. Термины и определения
  • Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
  • Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера. — М.: Солон-пресс, 2011. — 700 с.: ил. — ISBN 978-5-91359-086-2

Основные элементы электромагнитного контактора:

  • электромагнитная  система;
  • главные  контакты;
  • блок-контакты;
  • дугогасительное  устройство;
  • втягивающая  катушка.

Устройство и принцип работы контактора

Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

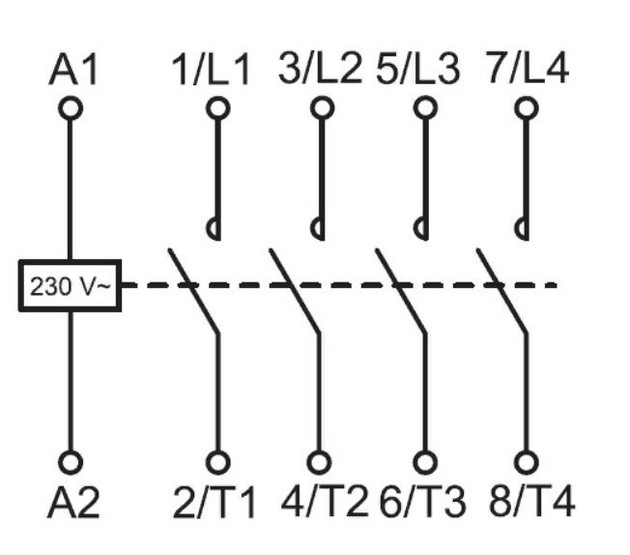

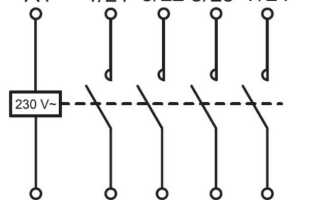

Рассмотрим схему простого контактора, без блокировок и защитных модулей.

Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.

Для обеспечения надежного и безопасного размыкания, предусматривается обратная пружина.

После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

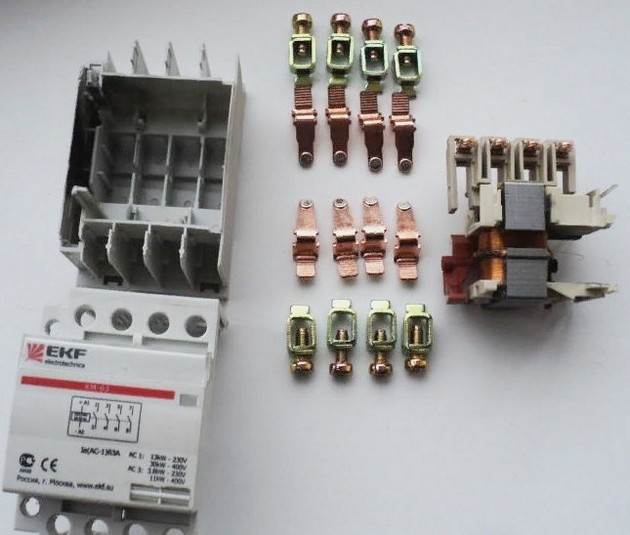

Что внутри

Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:

  • контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
  • «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
  • катушка электромагнита, выполненная под конкретную модель контактора;
  • диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
  • дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.

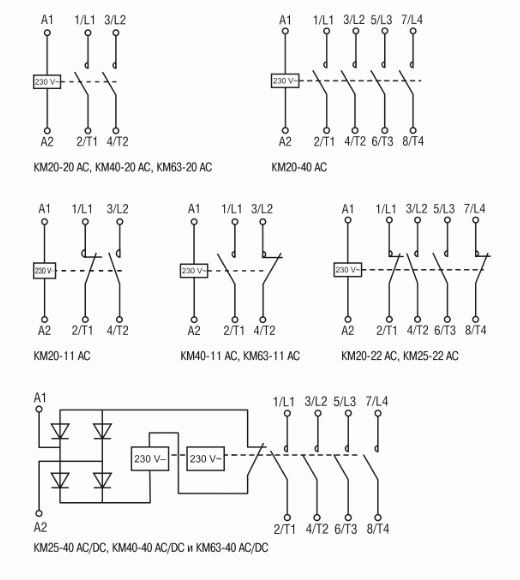

По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).

При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.

Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.

Назначение основных элементов контактора

  • Главные  контакты отвечают за замыкание и размыкание основной силовой цепи. В  зависимости от наличия или отсутствия главных контактов того или иного типа,  бывают контакторы с размыкающими, замыкающими и смешанными контактами. Контакты  рычажного типа оснащены подвижной поворотной системой, мостикового –  прямоходовой.
  • Дугогасительная  система гасит электрическую дугу, возникающую при размыкании главных контактов.  Способ гашения и конструкция системы зависят от того, в каком режиме организована  работа контактора, а также от рода тока в силовой цепи.
  • Электромагнитная  система отвечает собственно за дистанционное управление прибором – его  включение и отключение.
  • Вспомогательные  контакты выполняют переключение в цепи управления контактора, его сигнализации и  блокировки, бывают и замыкающими, и размыкающими и изготавливаются, как  правило, мостикового типа.

Блок контактов или приставка контактная

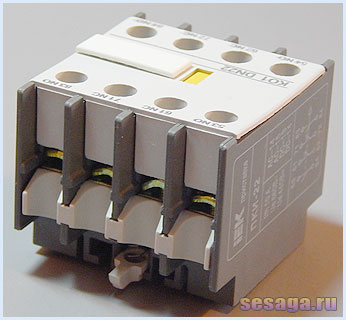

Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.

Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.

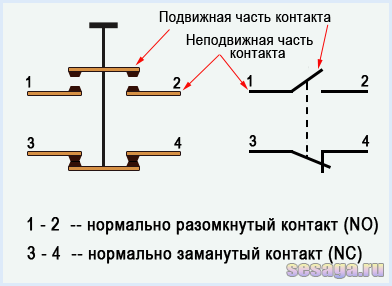

Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.

Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.

Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.

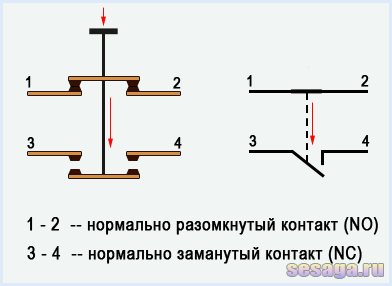

Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.

Вернемся к блоку контактов.

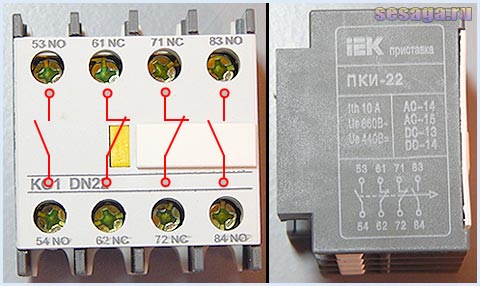

В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.

Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.

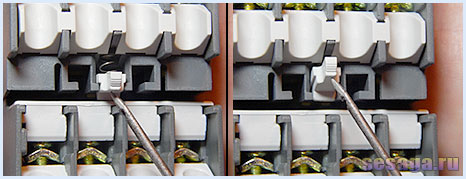

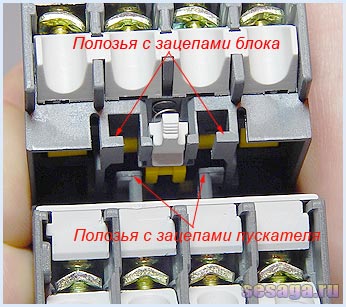

Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.

Виды контакторов по способу монтажа

Безкорпусные или специализированные устройства (например, линейный контактор в троллейбусе), не имеют ограничений по дизайну, разрабатываются исходя из соображений функционала и безопасности. Существуют и специальные конструкции, создаваемые для определенных электроустановок. Такие включатели не применяются в бытовых условиях, поскольку требуют отдельных мест размещения.

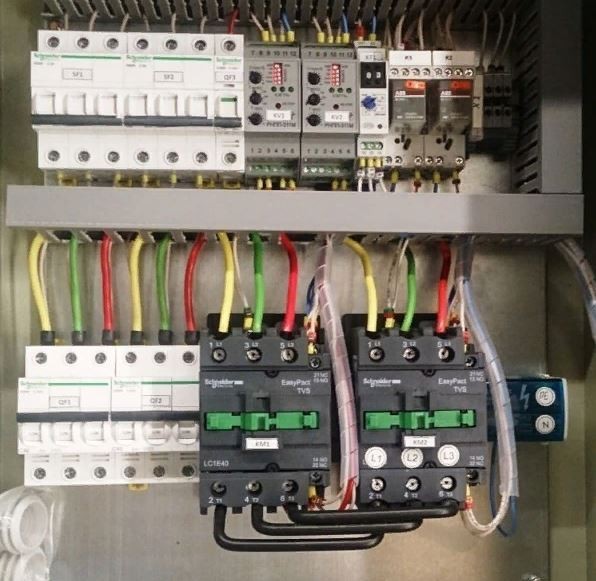

Для удобства использования в стандартных электрощитках, применяются стандартные модульные конструкции для крепления на DIN рейках.

Они отлично вписываются в общую систему энергоснабжения дома или офиса, если их применение предусмотрено проектом.

Электрические контакторы специального назначения

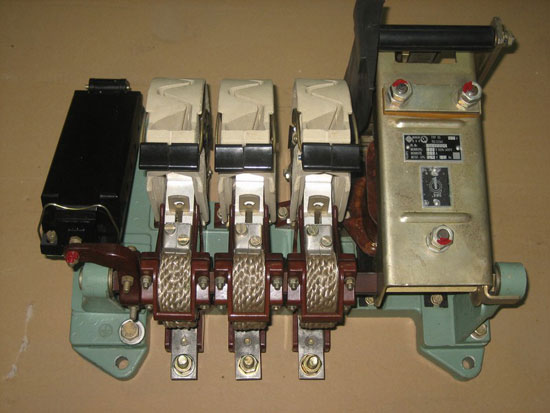

Управление электрическими цепями при больших значениях токов (до 5000А) осуществляется при помощи контакторов повышенной мощности. Также приборы специального исполнения используются для управления асинхронными двигателями с фазным ротором.

DIN-РЕЙКА

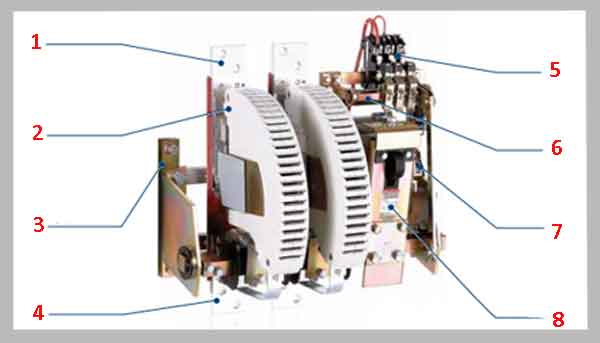

Специальное исполнение: 1 — верхний силовой коннектор; 2 — два основных коннектора с дугогасительной камерой; 3 — рама прибора; 4 — вывод под нагрузку; 5 — вспомогательные клеммы; 6 — рама для периферии; 7 — питание катушки; 8 — электромагнит

Параметр номинальной коммутируемой мощности для приборов такого типа достигает значения 1500 кВт. Рабочий ток может составлять 1520А при питающем напряжении 440 вольт.

Электрические контакторы серии R для управления цепями постоянного или переменного тока применяются там, где требуется:

  • распределение электрической энергии,
  • управление индукционными печами,
  • коммутация систем альтернативной энергетики,
  • поддержка работы оборудования гидроэлектростанций,
  • обслуживание объектов горнодобывающей промышленности.

Электрические специальные контакторы серий FOR, NOR, JOR, AMA, AME и другие, конечно же, уже не входят в группу магнитных пускателей. Однако работа механизмов переключения осуществляется на тех же принципах – благодаря магнитным или механическим защёлкам.

Прописные истины для магнитных пускателей на видео

Представленный ниже видеоролик подробно-визуально демонстрирует — как следует работать с такими приборами, какими являются электрические контакторы. Видеоматериал стоит рассматривать в качестве своего рода обучающего ресурса и рекомендовать к просмотру:

Основные виды и типы контакторов

Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.

По типу электрического тока коммутирующие устройства бывают:

  • постоянного тока – предназначенные для коммутации сетей постоянного тока;
  • переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.

По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные .

Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.

По наличию дополнительных систем:

  • без дугогасительной системы;
  • имеющие дугогасительную систему.

Наличие дугогасительной системы, о которой было сказано выше, не является обязательным конструктивом для сетей 220 В, но обязательно применяется в устройствах и в сетях с высоким напряжением (380 В, 600 В). Такая система гасит электрическую дугу, неизменно возникающую при высоком напряжении, при помощи поперечного электромагнитного поля в специальных камерах.

По типу управления контактором:

  • ручное (механическое) – оператор сам включает или отключает устройство;
  • с помощью слаботочной линии – коммутация происходит дистанционно;

По типу привода коммутирующие устройства бывают электромагнитные и пневматические . Самые распространенные и эффективные – механизмы, работающие с помощью электромагнитной индукции. Пневматические в основном применяются на железнодорожном транспорте (например, в локомотивах поездов), где есть системы сжатого воздуха.

По типу монтажа применяют бескорпусные и корпусные контакторы. Первые – монтируются в электрических щитах или внутри электроустановок и не защищены от попадания влаги и пыли, а вторые могут монтироваться в любом месте и очень часто имеют хорошую влаго-, пылезащиту.

Характеристики контакторов

Как правило, эти устройства должны иметь такие характеристики:

  • Тип аппарата.

  • Предельное, номинальное значение показателя в главной цепи.

  • Категория эксплуатации.

  • Управляющая цепь.

  • Цепь вспомогательная.

  • Характеристики, тип реле, расцепителей.

  • Соотношение с защитными аппаратами от коротких замыканий.

  • Перенапряжение коммутационное.

  • Типы, параметры регуляторов ускорений, автоматических переключателей.

  • Тип, параметр автотрансформаторов для пускателей 2-ступенчатых трансформаторных.

  • Тип, характеристика пусковых сопротивлений в реостатных роторных пускателях.

По наличии определенного количества полюсов, можно выделить контакторы однополюсные, двухполюсные, трехполюсные. Они все, за исключением   трехполюсных, применяются в своем большинстве в сетях с постоянными токами, трехполюсные же – в трехфазных сетях. Есть также и четырех полюсные и пяти полюсные механизмы. Состоит прибор с неподвижного и подвижного контакта, что зависимо от назначения в определенном электрическом механизме.  Для подключения вспомогательных устройств, — как например, сигнализационной цепи, индикации, цепи определенных автоматических и защитных устройств, в контакторах расположены блок-контакты.

Электромагнитная система, как одна из важных составляющих, включает в себя сердечники, электромагниты, якори, а также другие механизмы, замыкающие контакты электроаппарата.

Дугогасительная система гасит появившуюся электродугу во время коммутации токов. Дуга гасится при помощи поперечных магнитных полей в камерах с удлиненным отверстием или в камерах, имеющих деионные решетки.

Если вас заинтересовала ценовая политика на контакторы, и где их можно купить по Украине, то не сидите долго в интернет-магазинах и не ищите, просто зайдите к нам на сайт, чтобы ознакомиться с широким ассортиментом товаров и остановить свой выбор на том, что подойдет именно вам.

Итог

Разобравшись с общими принципами работы, вы сможете подобрать необходимое устройство и безопасно интегрировать его в свою схему энергоснабжения. Или организовать локальное подключение отдельной электроустановки.

Видео по теме

Хорошая

Конструкция контактора

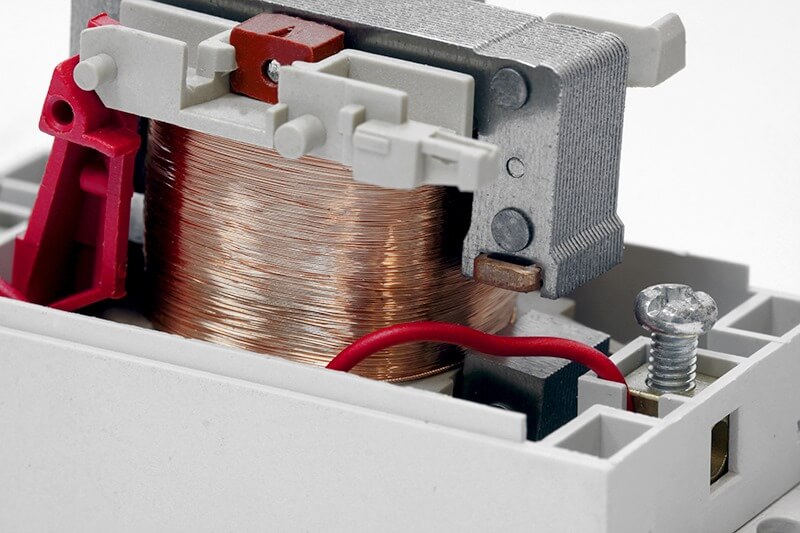

Чтобы понимать принцип действия контактора, необходимо изучить его строение. Ведь сам аппарат состоит из нескольких частей. Начнем с катушки. Она нужна для создания магнитного тока. Если катушка ещё и дроссель, тогда она обеспечивает движущие силы для работы приборов. Чтобы не произошло неполадок, стоит проверить напряжение новой катушки.

При замене следует проверить несколько важных пунктов. Такие как отсутствие касания подвижных деталей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь – контактная пружина. Поддерживает фиксированное натяжение контактов. После стыковки контактов происходит перекат подвижного на неподвижный. При этом случается разрушение оксидных пленок и различных химических соединений, появляющиеся на поверхности контактов. Если при передвижении контактов подвижный оказывается на неподвижном, то это называется предварительным натяжением контактной пружины. Это помогает снизить вибрацию одного контакта на другой.

Следующая часть модульного контактора – подвижная. Состоит она из контактов, которые передвигаются и создают работу. И еще одна часть аппарата – это замыкающиеся контакты. Как раз на них и перемещаются подвижные контакты с целью создания работы. Последние две части можно объединить одним словосочетанием – контактная система. Ведь, по сути, отличаются части немногим, но вместе создают определенную силу. Следует учесть, что присоединены они к якорю, но находятся в разных местах, потому что подвижные будут на траверсе, а неподвижные, на корпусе.

Когда контакты не соприкасаются и тока в них нет, то это называют «состояние покоя». При подаче напряжения на катушку создаётся электромагнитное поле, которое создаёт ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. В случае если подача напряжения будет прекращена, то электромагнитное поле пропадет и якоря (сердечники) не будут удерживаться. При этом с помощью пружины все контакты вернутся в исходное положение, размыкая цепи. В этом и заключается основной принцип работы контактора. Более подробно рассмотреть, как работает аппарат и из чего он состоит, вы можете на видео ниже:

Теперь мы можем сказать, что модульные контакты (как и другие контакторы или же пускатели) работают при подаче или отключения напряжения на электромагнитной катушке. Инструкция по подключению и эксплуатации довольно проста и не заставит вас долго возиться с ней, потому что при использовании вы легко освоите принцип действия аппарата.
