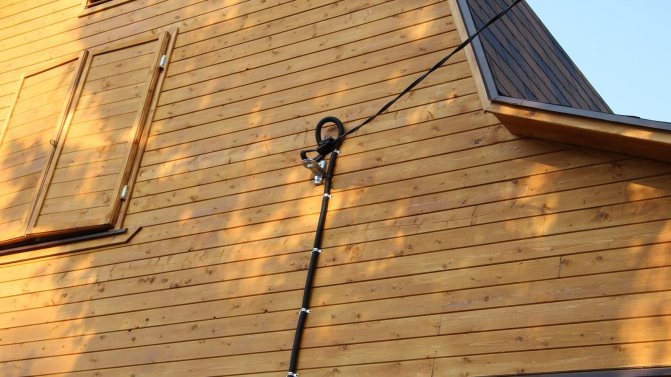

Электрический ввод проводом СИП

СИП провод в последнее время завоевывает все больше поклонников. Все чаще его используют не только в качестве ответвления для ввода в дом, но и в качестве основного провода на воздушных линиях электропередач.

Что это за провод, какие его основные преимущества и как с его помощью выполняется подключение частных домов, мы и рассмотрим в нашей статье.

  • Что такое провод СИП и в чем его преимущества Что такое провод СИП
  • Преимущества провода СИП
  • Подключение частных домов проводом СИП
  • Вывод
  • Подключение дома от столба. Монтажные работы по выполнению подключения частного дома от столба

    Часть первая — Порядок получения технического условия и порядок проведения работ. Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.
    Порядок выполнения монтажных работ по выполнению подключения частного дома к однофазной и трехфазной сети.

    Добрый день дорогие читатели нашего сайта. В третьей части нашей статьи мы с вами поговорим непосредственно о самом подключении. Для начала давайте разберем некоторые обязательные моменты и варианты исполнения отвода от воздушной линии.

    Максимальное Расстояние От Электрического Столба До Дома
    Независимо от того, где располагается наш узел учета, на столбе, в доме, на фасаде самого здания, нам нужно сделать ответвление от имеющейся воздушной линии и привести кабель в дом. Сделать это мы может двумя способами:

    • Воздушный
    • Под землей

    Последнее время все большую популярность набирает второй способ. Причина для этого одна — нет висящих проводов от столба к дому и ничто не портит внешний вид. Но у этого способа есть один большой недостаток — стоимость его намного выше первого варианта.

    Но давайте разбираться по порядку.

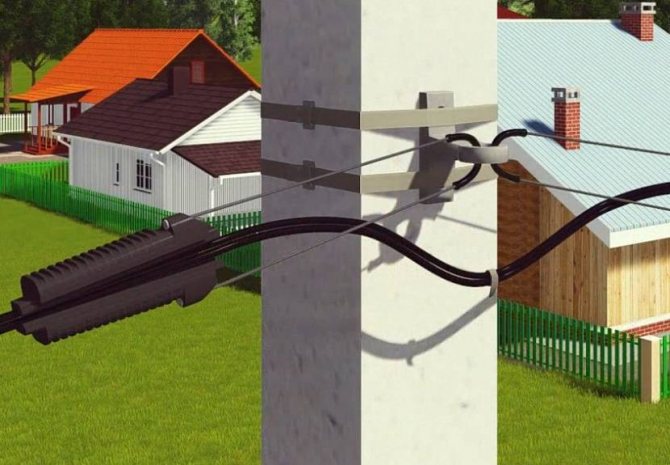

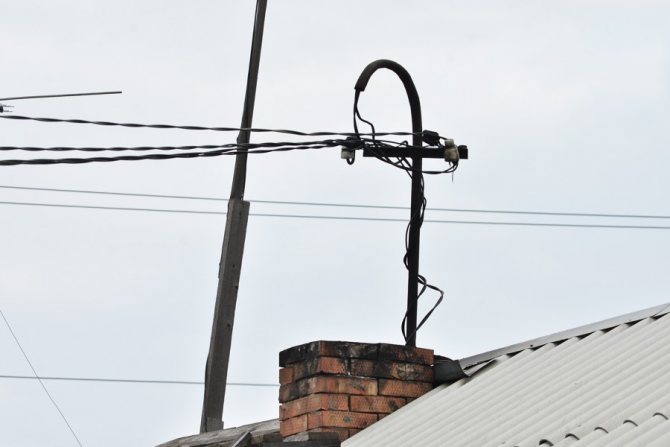

    Воздушный способ прокладки кабеля

    Максимальное Расстояние От Электрического Столба До Дома
    Марка кабеля, который используется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента появления СИП он заслуженно стал основным кабелем, применяемым для воздушных линий. Безопасное расстояние от дороги до жилого дома? Изоляция кабеля выполнена из сшитого полиэтилена и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет.

    Вполне достойно для алюминиевого кабеля. В зависимости от того, сколько фаз вы подключаете, используется кабель с двумя или четырьмя жилами. Непосредственно на частном доме кабель необходимо закрепить таким образом, чтобы на него не попадал снег, скатывающийся с крыши.

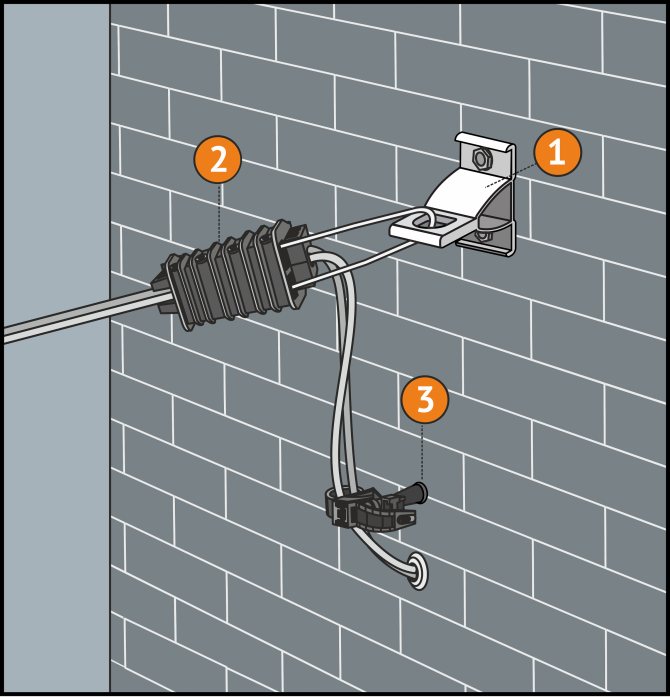

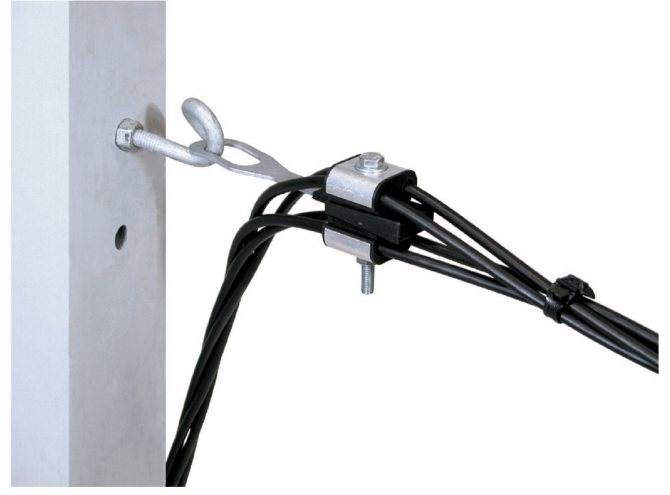

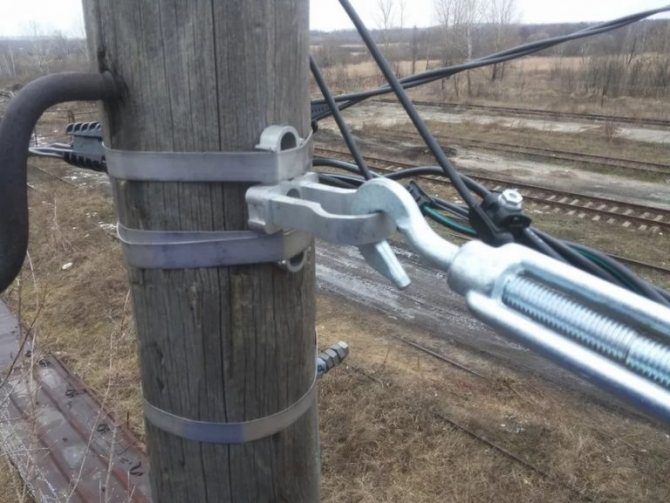

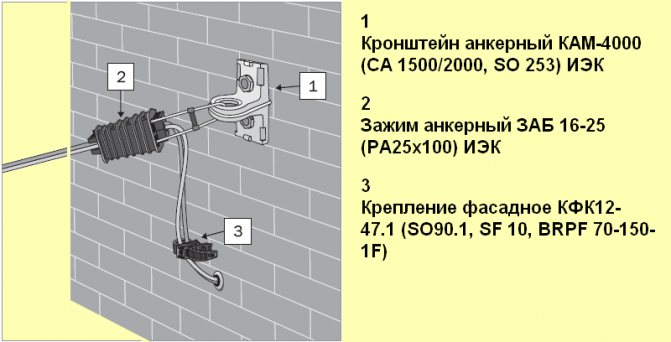

    Монтаж кабеля производится при помощи специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья. Для воздушных линий применяется СИП сечением не менее 16 мм. кв.

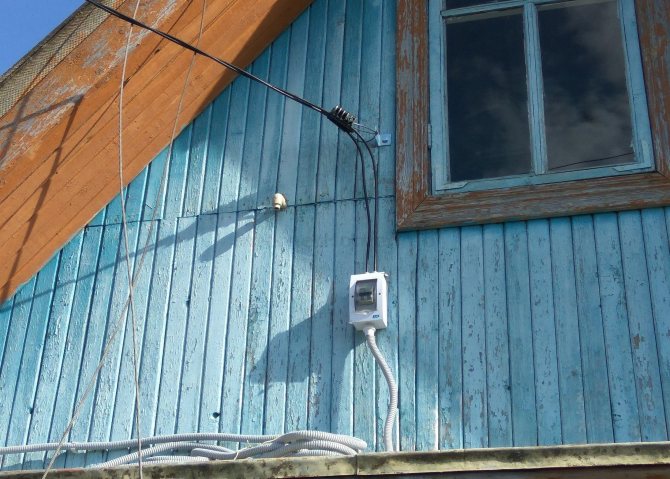

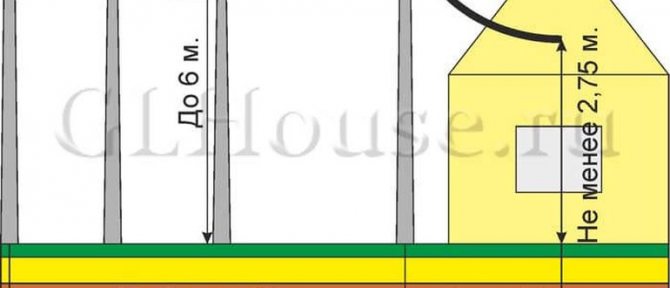

    В случае если расстояние от вашего дома до ближайшей опоры будет менее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться дополнительная опора. Точка подключения на доме не должна находится ниже отметки в 2, 75 метра. Если у вас устанавливается дополнительная опора, то высота кабеля между опорами должна быть не менее 6 метров.

    Максимальное Расстояние От Электрического Столба До Дома

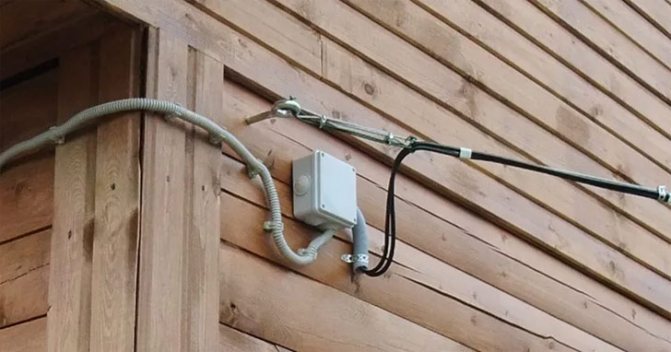

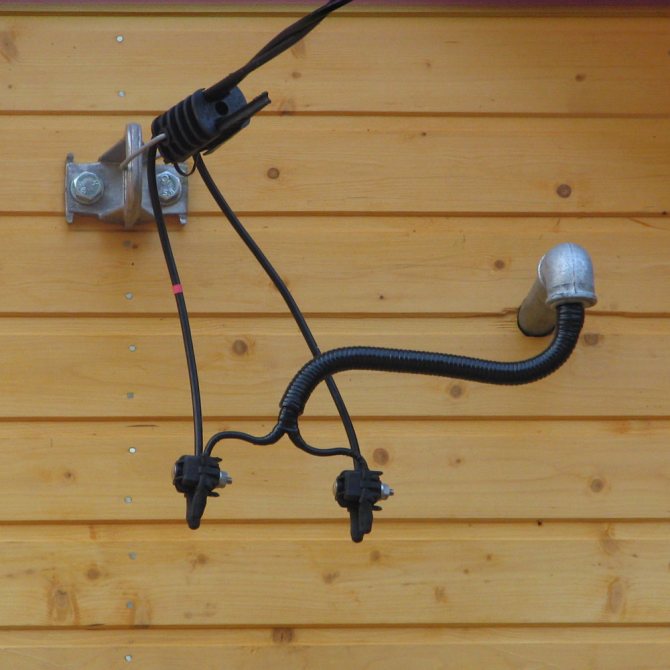

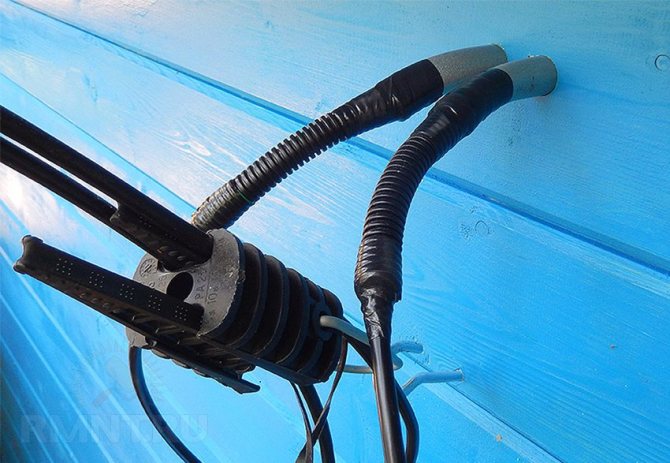

    Ввод в дом через стены алюминиевого кабеля запрещен, это регламентируется соответствующими пунктами в ПУЭ, в которых указанно, что прокладка алюминиевого кабеля по сгораемым конструкциям запрещена. Поэтому до ввода в дом необходимо выполнить переход с СИП на, например, ВВГ нг. Этот кабель мы можем использовать и в стационарной проводке и для прокладки по открытому воздуху.

    Проход сквозь стену обязательно выполняется в металлической гильзе, толщина стенки которой должна быть не менее 3, 2 мм. Это делается для того, чтобы защитить кабель от механических повреждений при осадке дома.

    Что такое провод СИП и в чем его преимущества

    Что такое провод СИП

    СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

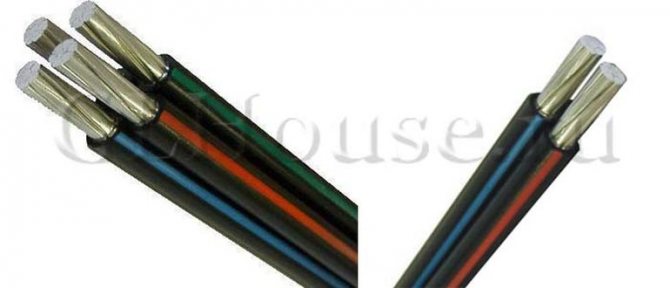

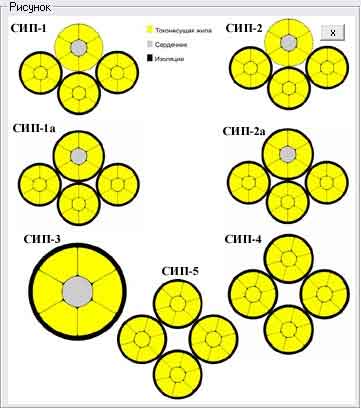

    На фото представлены все модели проводов СИП

    Итак:

    • На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

    Обратите внимание! Есть еще провод СИП 2F, который отличается от приведенных выше моделей также только типом изоляции.

    • Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
    • СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
    • Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
    • Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

    Преимущества провода СИП

    По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

    По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

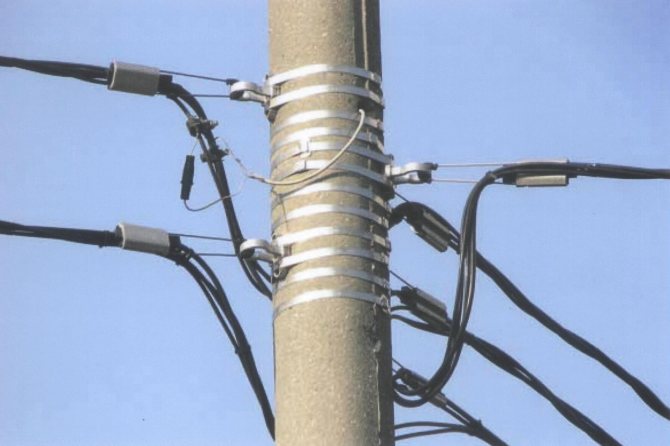

    Провода СИП просты в монтаже и эксплуатации

    Итак:

    • Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
    • Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
    • Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
    • Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
    • Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.

    Подземный способ прокладки кабеля.

    Максимальное Расстояние От Электрического Столба До Дома
    При прокладке кабеля под землей необходимо использовать либо медный, либо алюминиевый кабель. Лучше конечно же проложить медный кабель, но его стоимость заведомо выше алюминиевого, зато срок службы значительно дольше.

    • Медный кабель марки ВВГ, его сечение не должно быть меньше 10 мм. кв.
    • Алюминиевый кабель марки АВБбШв, сечением 16 мм. кв.

    Если вы прокладываете кабель в земле, то применение бронированных марок кабеля не всегда оправданно. По сути вы можете проложить и обычный, не бронированный кабель, но его необходимо прокладывать в специальной двухстенной ПНД трубе.

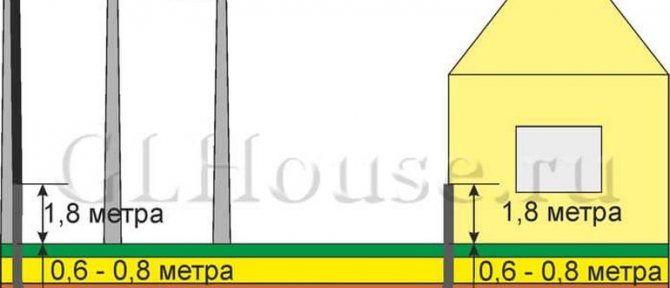

    При прокладке кабеля в земле его вход и выход должны быть в обязательном порядке помещены в металлическую трубу. Труба должна быть изогнута в форме буквы Г. Высота трубы в сумме от места изгиба до окончания должна составлять не менее 2, 5 метра, При этом наружная часть трубы должна выходить из земли не менее чем на 1, 8 метра. Горизонтальная часть трубы никак не регламентируется по размерам поэтому та часть кабеля, которая лежит между двумя трубами, может быть проложена без металлической трубы и ее желательно защитить двухстенной ПНД гофорой.

    Кабель в земле должен прокладываться на глубине не менее 0, 6 — 0, 8 метра и труба должна быть погружена именно на эту глубину.

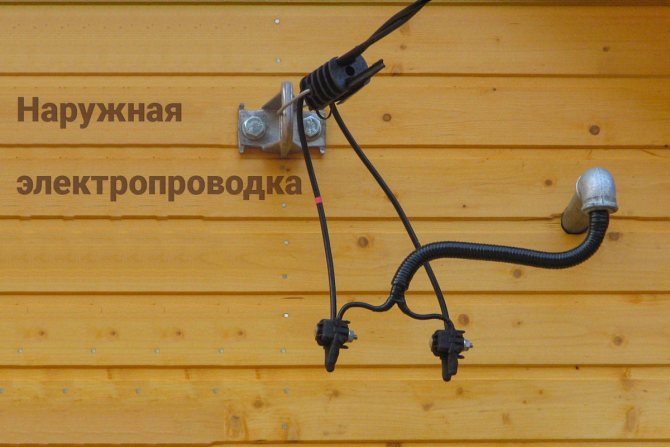

    Ввод в дом и проход сквозь стену необходимо выполнить точно так же, как и в случае воздушной прокладки — в металлической гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более подробно о прокладке кабеля в земле вы можете прочитать в нашей следующей статье.

    Последовательность монтажа

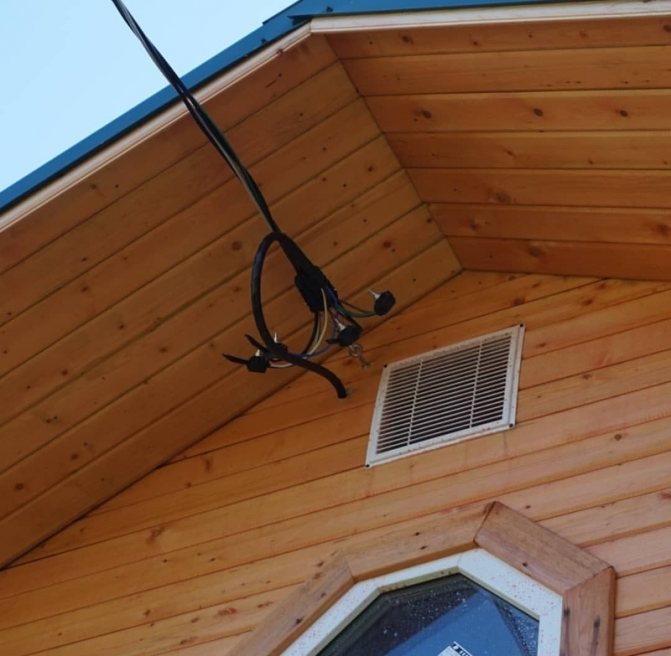

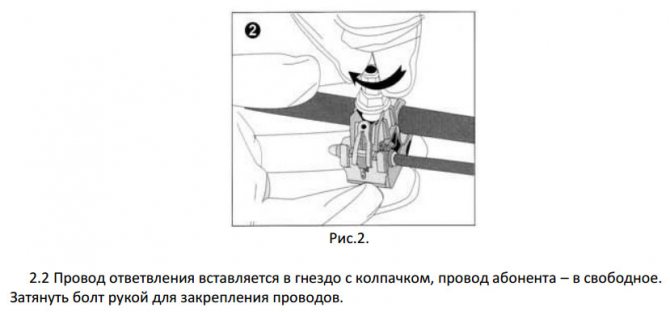

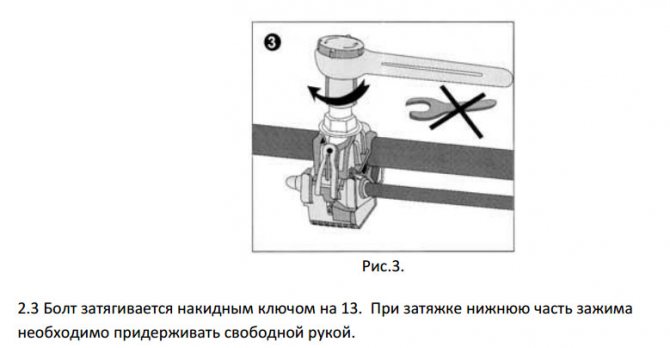

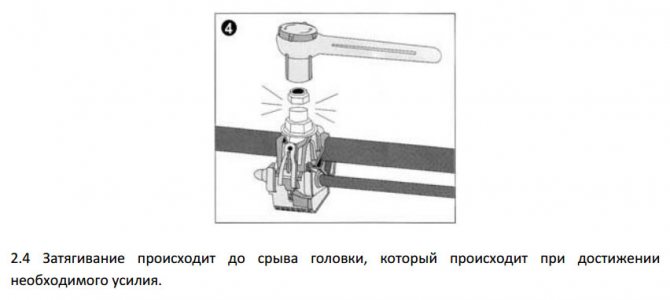

    При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

    • не повредили основную жилу СИП
    • прокололи, но не порезали изоляцию
    • сохранили несущую способность жилы на уровне 80% от первоначальной

    Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

    Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

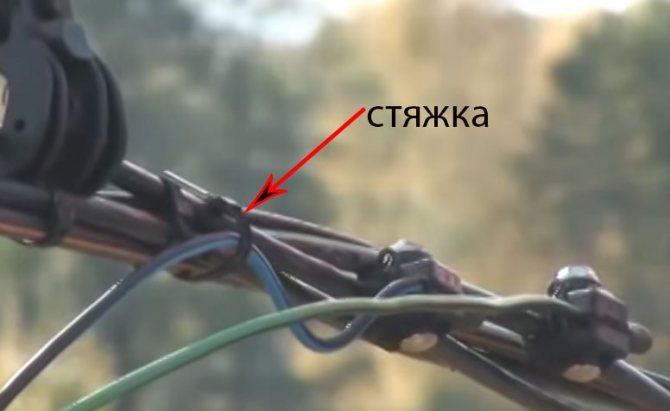

    В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

    Контур заземления.

    При подключении частного дома от столба вам предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать указанному значению. О том, как правильно выполнить контур заземления вы можете прочитать в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине необходимо использовать алюминиевый кабель сечением не менее 16 мм. кв. или медный сечением не менее 10 мм. кв. В зависимости от выбранной вами системы заземления вы можете расключить ваше вводное распределительное устройство.

    Подробнее о системах заземления вы так же можете прочитать в статье про контур заземления. При изготовлении заземления нужно руководствоваться в первую очередь тем, что его мы делаем для себя и обеспечиваем именно своей электросети правильное заземление. Выполнять его следует по всем нормам и правилам.

    Соединение СИП с кабелем ВВГ

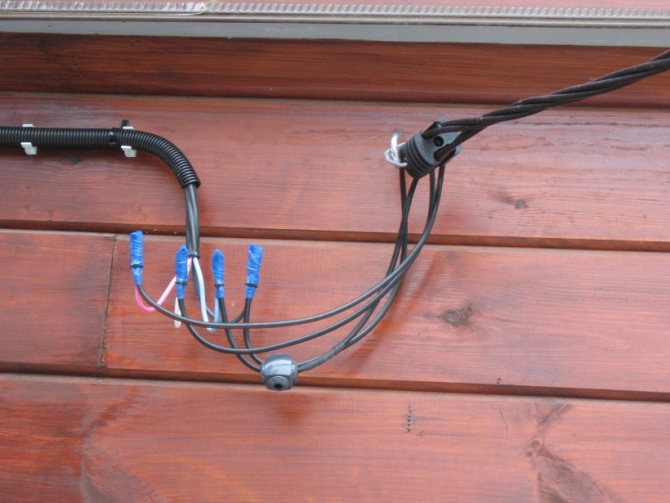

    При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

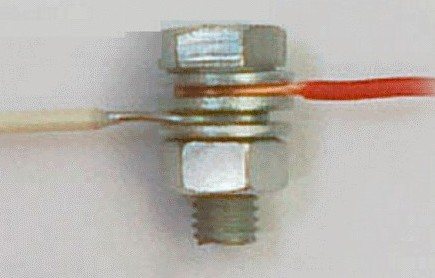

    Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

    Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

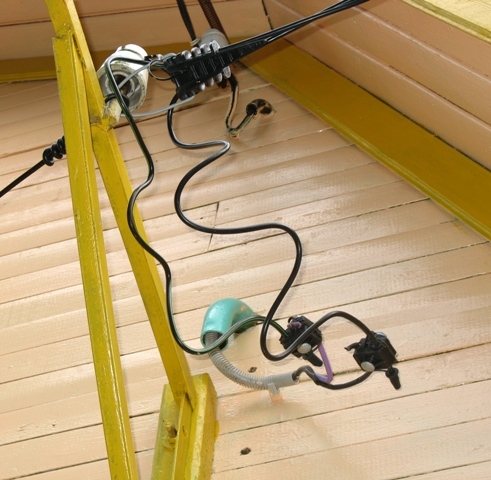

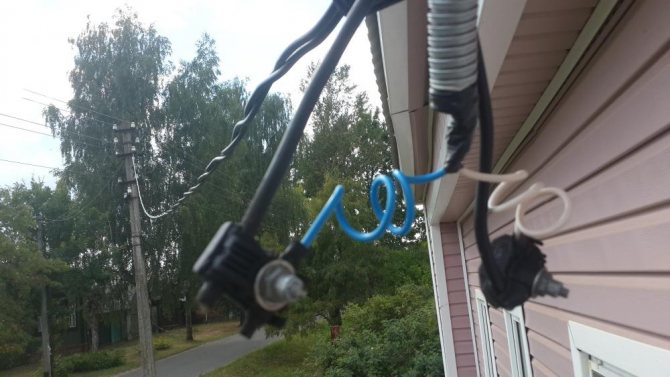

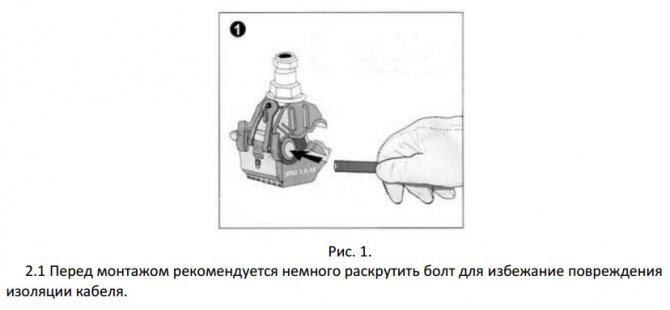

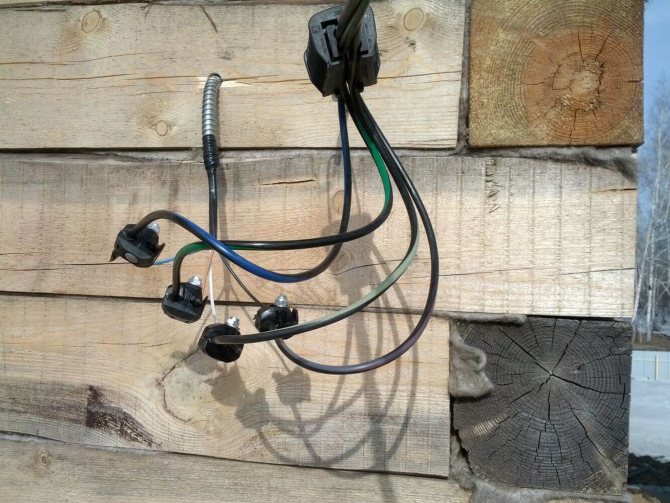

    1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
    2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
    3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

    Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

    Вводное распределительное устройство и узел учета

    Максимальное Расстояние От Электрического Столба До Дома

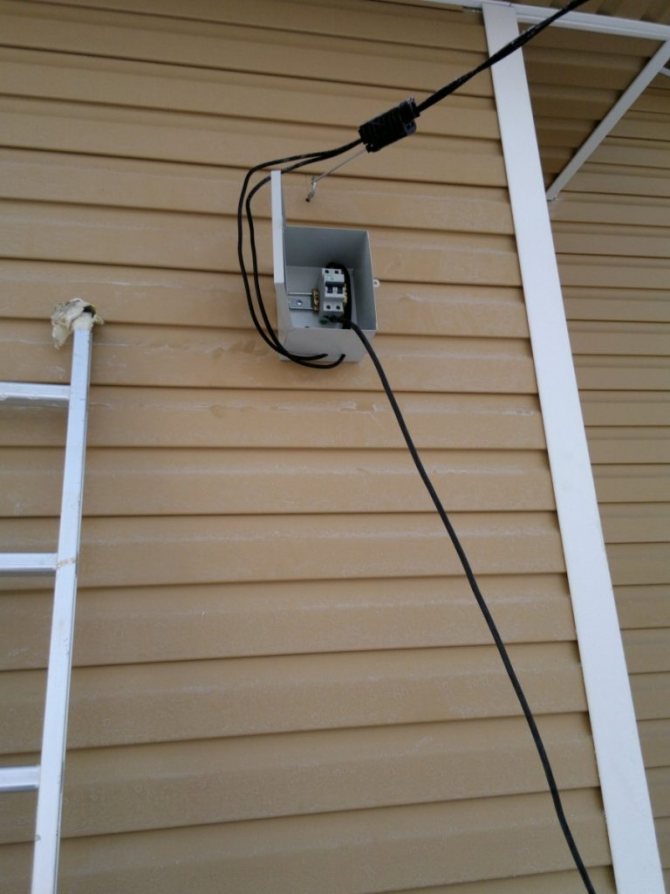

    Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки.

    В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.

    Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.

    Более подробно о каждом пункте работ вы можете прочитать в наших статьях, а если не найдете ответа, всегда можете в комментариях.

    На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.

    Продолжение в следующих частях статьи… Часть первая — Порядок получения технического условия и порядок проведения работ.

    Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.
