Какой провод лучше использовать для проводки в квартире или доме: рекомендации электриков по расчету нагрузки и выбору сечения

Содержание

Существует немало видов кабелей

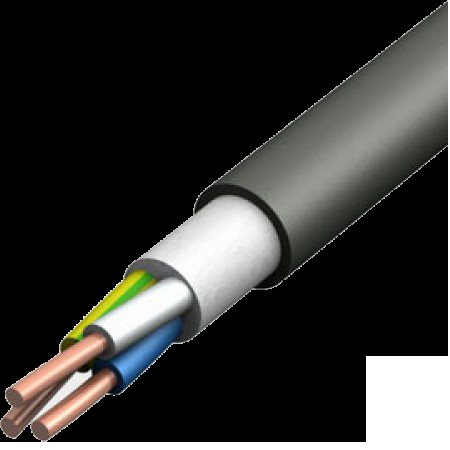

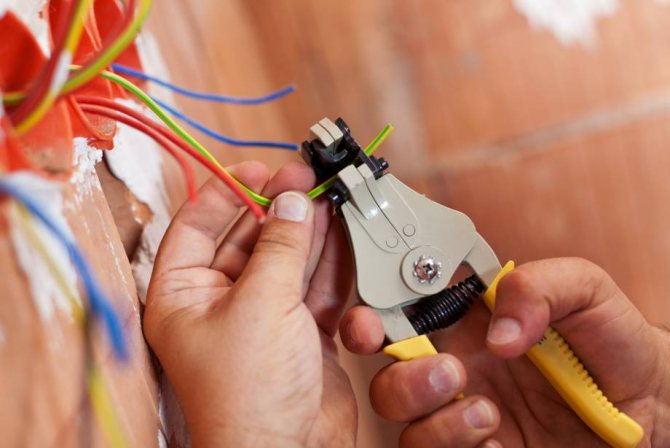

Чем отличается кабель ВВГ от ВВГ (нг ls пнг) – что и когда нужно выбирать

В самом начале ремонта необходимо задуматься над проводкой в квартире — ведь это одна из вещей, которую будет крайне сложно переделать после ремонта. Если Вы зайдете в раздел кабелей и проводов, то увидите огромное многообразие, которое может Вас испугать. В этой статье мы разберем, какие кабели и провода могут подойти непосредственно для вашей проводки в квартире или доме.

Из всего многообразия, для проводки используется два вида кабеля — ВВГ и NYM. Перед тем, как мы будем разбирать, какие бывают критерии у данного кабеля, хочется сразу отметить, что в первую очередь выбор силового кабеля — это вопрос безопасности.

То есть, говоря про кабель, речь идет в первую очередь про риски — если вы покупаете дешевый кабель для проводки, это не означает, что у Вас случится пожар, просто вероятность возгорания выше. Если же вы берете качественный и дорогой кабель, вероятность стремится к нулю. То же самое касается и сечения кабеля — Вы можете взять и выбрать сечение меньше рекомендованного и риски возрастут (но это не значит, что пожар непременно случится), а можете взять кабель сильно с запасом, что значительно понизит вероятность возгорания. Итак, с какими критериями нужно определится:

Замена проводки в квартире

Как надежно заменить проводку в квартире . Проводка скрытая в стене , какой кабель лучше — плоский или круглый.
Мастеров онлайн: 156 Заказов в неделю: 2 148 Предложений в сутки: 901

плоский медный 3х2.5 или 2.х2.5 если нет заземления или оно не нужно

ВВГнг 3х1,5 на освещение ВВГнг 3х2,5 на розетки

Вызвать грамотную бригаду.Форма кабеля не имеет значения,главное его тип.

Поручить профессионалу. Кабель — медь- 1.5мм- свет, 2.5мм- розетки.Плоский или круглый не имеет значения.Важна марка и сечение

старый кабель нужно обрезать и проводить новый свет одного сечения . розетки другого круглый плоский значения не имеет желательно медь

Неважно, плоский, или круглый кабель. Важно правильно подобрать сечения: на розетки 3*2,5, на свет 3*1,5. Обычно покупают кабеля марок ВВГнг(иногда с приставкой ls), и NYM. ВВГ — плоский, NYM — круглый. Имейте в виду, что ВВГнг 3*2,5 очень плохо лезет в гофру 16мм. А 3*1,5 — проходит отлично. NYM в 16-ю гофру проходит. Причем, половина практикующих электриков считает, что протягивать NYM в гофре — перестраховка. По производителям кабелей: NYM покупают производства раскрученного , либо брянского завода (он дешевле, но не уступает по качеству «Севкабель»). ВВГ — , калужского и орловских заводов.

спасибо, а где можно лучше купить в Москве не поддельный кабель ?

В жилых помещениях и общественных зданиях ВВГ нг ls, NYM-для деревянных строений,ПУНП-запрещен.

проводку выполнить кабелем NYM 3Х2.5 и 3Х1.5 Разделить по группам : на каждое помещение группа для розеток и группа на освещение. Каждая группа защищена индивидуальным автоматом(розетки 16А свет 6-10 А) Группы во влажных помещениях и кухни дополнительно защищены УЗО. На стир маш посудомойку бойлер и т.п. желательно провести индивидуальный кабель и поставить свой автомат. Для варочной поверхности (или электроплиты) провести кабель сечением не меньше 4кв мм (если сеть однофазная) и автомат на 32А Соединения проводов выполнить очень качественно(самое надежное сварка) Но допускаются так же качественные скрутки и клеммники. В общем работу эту опасно доверять кому попало и по стоимости она не дешевая.

в стене кабель ввгнг или нюм

Для прокладки новой проводки нужно для каждой розетки и выключателя штробить опуски.Затем вы должны определиться С потолком исли все поволки будут подвесные то всю разводку и распред коробки можно пустить по черновому потолку . Если потолок остается нулевой то нужно приготовиться к большему количеству штробы Кабель любой формы 3х2,5 на розетки 3х1,5 на свет ну и конечно не забудьте про вводной кабель его скорее всего тоже нужно будет заменить

Прошу прощения, а когда лет через 3-5 подвесные-натяжные потолки надоедят и захочется их выронить, проводку сново менять, чтобы распаячные коробки и кабель спрятать?

Да и еще старая проводка остается в стене ее убирать не обязательно если полностью обесточить

Здравствуйте Наталья, читаю и не удержался от коммента. Вопрос столь бессмыслен, как и большинство ответов. Надежно заменить электропроводку может Мастер с большой буквы, который будет знать и любить свою работу и тогда вопросы » какой кабель лучше» просто не возникнут. Так сложилось, что электрику делали и будут делать неучи, ибо за доступ к Мастеру надо заплатить дважды и дорого.ИМХО.

Да они тут все просто веселят ))) Некоторые просто поражают невежеством и незнанием. Ну а хозяйке я бы с уважением посоветовал акцентировать внимание на выборе МАСТЕРА , а не на технических тонкостях. Не надо лезть не в своё дело! ))) Без обид.

Наталья, надежно заменить проводку вам сможет только отличный электромонтажник. Он же поможет с выбором материалов. Общие требования: кабель — NYM или ВВГнг LS ГОСТ. 3х1,5 (освещение) 3х2,5 (розетки) 3х4 (духовой шкаф, варочная панель),3х6 (ввод), плоский круглый не важно (я пользуюсь плоским, удобнее в штробы укладовать); автоматы 6-10А (освещение), 16А (розетки), дополнительно на розетки УЗО (диф.автоматы), на с/у диф.автомат с током утечки 10млА, производители: Шнайдер, легранд, АББ, сименс (выбирайте по бюджету, но сильно не экономьте — это Ваша безопасность!!), соеденения выполнять желательно скрутка+сварка в распаячных коробках установленых на стенах (должны быть доступны для обслуживания) Да и еще совет: перед монтажом на кухне желательно вызвать дизайнера и составить проект будущего гарнитура, иначе с положением розеток угадать почти не реально, и вообще, начните с расстановки мебели на бумаге, так будет легче определиться что и где. Удачи в ремонте

Пырышев Дмитрий Михайлович — грамотный подход! +1

Спасибо, репутация дороже всего.

чтобы не тратить кучу денег на монтажориков и материал кинуть магистральный кабель до коробок в каждую комнату кабелем 4х4 (фаза свет. фаза розетки, ноль, земля) или 3х4 если нет заземления, а там уже кидать все обычными 3х2,5 и 2х1,5 (на свет земля не нужна все это профанация).

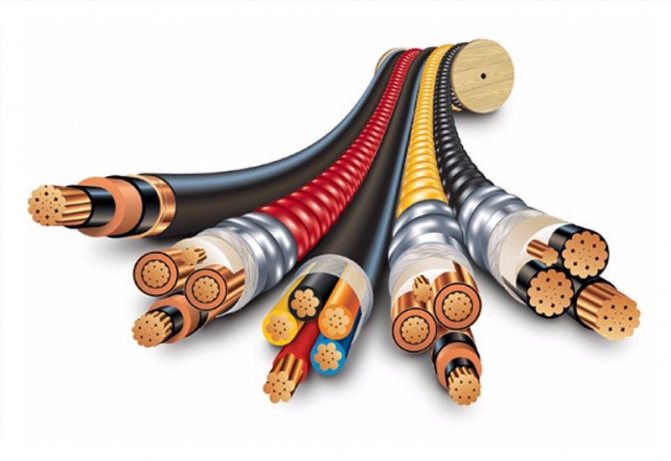

Отличия кабелей от проводов

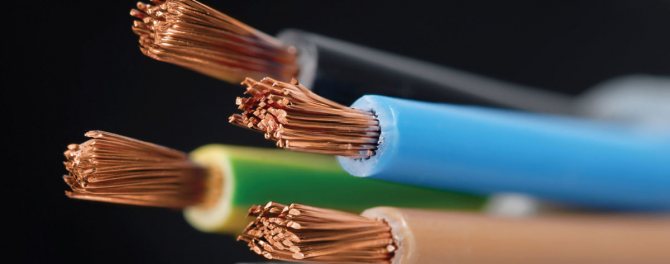

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

  • Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
  • Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
  • Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

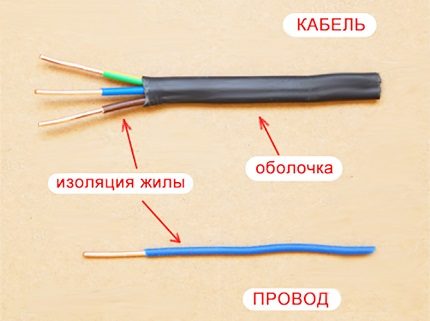

Отличия кабеля от провода
Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

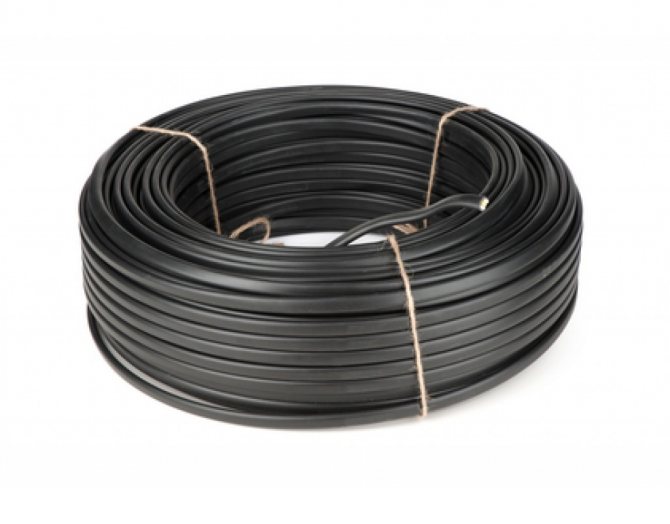

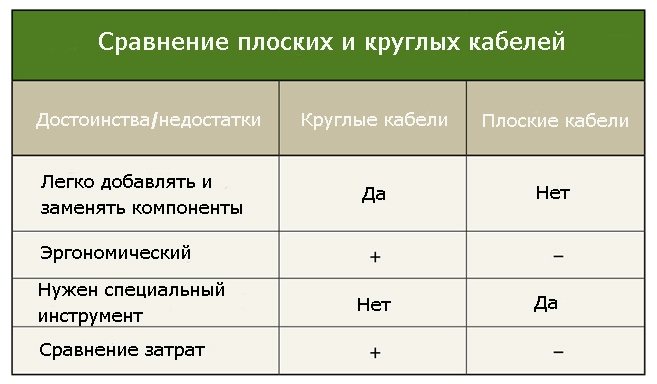

В чем разница между круглыми и плоскими кабелями?

Очень часто при проектировании электронных систем и систем автоматизации вопрос выбора кабелей для многих инженеров является «второстепенным». Однако позже, когда оказывается, что правильно подобранная кабельная система позволяет сэкономить затраты на производство, повысить срок службы и надежность устройства, и, что немаловажно, сохранить качество сигнала.

Не плановые простои оборудования неприемлемы в любой отрасли промышленности. Поэтому системы электроснабжения это «артерии» современной техники. В современных автоматических системах движущиеся устройства (роботы, краны и так далее) создают массу проблем для инженеров, которые должны принять решение – какой кабель лучше использовать, круглый или плоский? Рассмотрим несколько критериев, которые нужно учитывать при выборе.

Приложения

В зависимости от рынка и условий эксплуатации изделий применяются круглые и плоские кабели. Круглые кабели уже давно являются отраслевым стандартом и используются в большинстве промышленных и автоматизированных систем и захватывают диапазон от простых производственных комплексов до альтернативной энергетики.

Плоские кабели не получили столь широкого распространения и являются больше «точечными» решениями, и могут использоваться для питания и передачи сигналов управления и измерения в медицинском оборудовании, гражданских самолетах и других специфических категорий. Плоские или фестонные кабели также пользуются большим спросом на рынке мостовых кранов для компаний, которые не хотят использовать бабины в своих решениях.

Критерий производительности

Электрические характеристики

  • Электромагнитные помехи (англ. EMI) состоят как из внешних, так и из внутренних источников. Внутренняя защита от электромагнитных помех варьируется и сильно зависит от конструкции кабеля. Если инженеры работают с индивидуальными экранированными парами в плоском кабеле, то это обеспечит сопряжение пары перекрестных помех и защиту связи.

Очень сложно разместить общий экран на плоском кабеле, поскольку экранирующий материал имеет тенденцию к округлению — он не может иметь плоский формат. Это делает очень сложной и практически недоступной внешнюю защиту от электромагнитных помех плоских кабелей, поскольку данный способ защиты способен обеспечить лучшую защиту от внешних EMI только для круглых кабелей.

  • Перекрестные помехи: это неконтролируемое соединение сигналов между двумя цепями передачи. Подобно защите от электромагнитных помех, использование разнообразных длин пар в плоском или круглом кабеле повышает защиту от перекрестных помех.
  • Затухание: в конечном итоге определяет максимальную длину сигнального кабеля и сопротивление проводника, что влияет на падение напряжения на компоненте питания. В большинстве случаев затухание при использовании плоского кабеля ухудшается. Использование высококачественной изоляции и правильное размещение в грунте может улучшить затухание, что приводит к необходимости выбора плоской конструкции. В некоторых отраслях производятся высокопроизводительные (низкопрочные и ослабленные) плоские кабели.

Неблагоприятные условия работы

Данные электрические изделия подвергаются воздействию многих факторов окружающей среды, которые могут привести к ухудшению качества кабеля, если неправильно были подобраны материалы при изготовлении. Некоторые из этих условий включают ультрафиолет, масло, излучение, стирание, высокую или низкую температуру и трение. Знание этих факторов заранее сильно повлияет на выбор свойств материала (полиимид / вспененный полиэтилен и так далее) для изоляции проводников и материалов оболочки кабеля (полиуретан).

Большинство ПВХ или ПТФЭ, используемых в круглых кабелях, могут быть применены для выдерживания многих из этих неблагоприятных факторов окружающей среды, сохраняя при этом свою гибкость. Плоские кабели, которые экструдируются с силиконом, смогут выдерживать высокие температуры. Однако силикон является более мягким материалом и не обеспечивает значительного сопротивления истиранию и трению, что может привести к возникновению внутренних сбоев.

Проектирование и производство кабелей

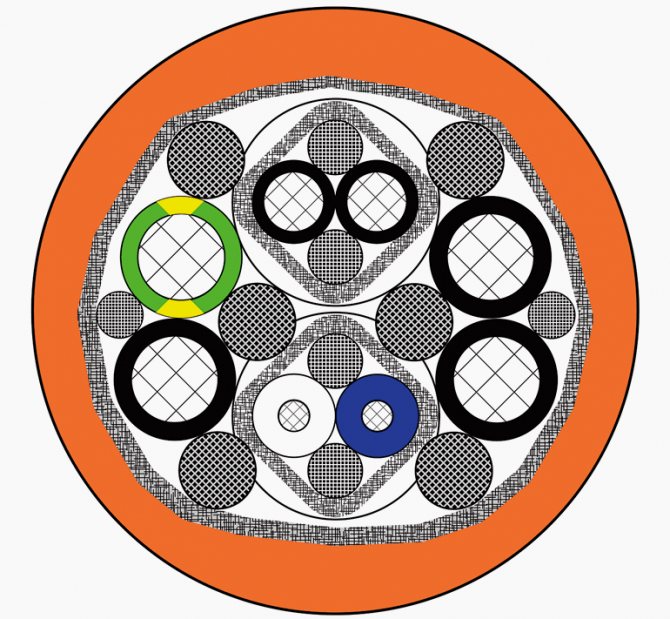

Круглые кабели спроектированы так, чтобы максимизировать пространство в пределах минимальной требуемой площади поперечного сечения. Это позволяет использовать их в большинстве отверстий для систем автоматизации или при подключении различного рода электрических машин, которые могут оказаться проблемой для плоского кабеля с удлиненным поперечным сечением, то есть квадратным штифтом и круглым отверстием.

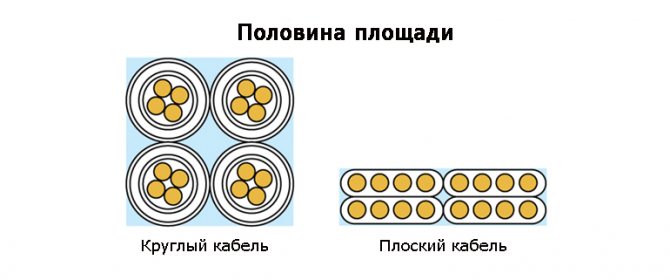

Занимаемая при монтаже площадь и его удобность играет не последнюю роль, и здесь круглые проводники имеют преимущество, так как сделать круглое отверстие значительно проще, чем прямоугольное. Тем не менее, при использовании плоских кабелей появляется возможность уложить их друг на друга для экономии места, что нельзя сделать при использовании круглых.

Кроме того, плоские кабели необходимо взвешивать и балансировать, чтобы обеспечить равномерность движения. Это также необходимо и для круглых проводников только тогда, когда они установлены в кабельной трассе. Они требуют только наполнителей и лент для обеспечения концентричности.

Вес и гибкость конструкции кабеля — это оптимизация эргономических характеристик для конечного пользователя, особенно когда это переносное устройство:

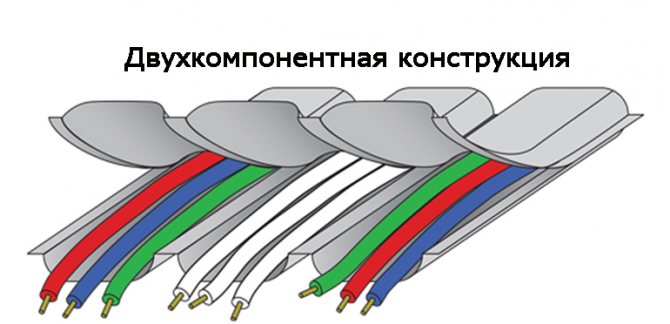

И, наконец, для инкапсуляции всех плоских компонентов в один кабель требуется специальное оснащение. Кабельно-производственное оборудование стандартизировано для производства круглых кабелей, поэтому дополнительная оснастка превращается в дополнительную производственную стоимость для клиентов.

Зависимость от условий эксплуатации

Современные реалии промышленности требуют от кабельной продукции защиту от многих неблагоприятных факторов, а не только от одного. Например:

  • Износоустойчивость и сопротивление резанью: поскольку проводники могут наматываться на бабины и тянуться по бетонной поверхности с наличием острых кромок, что может привести к повреждению внешнего слоя изоляции. Поэтому внешний слой должен иметь хорошую жесткость (полиуретаны имеют хорошую репутацию).
  • Небольшое удлинение при большой растягивающей нагрузке: это достигается путем двустенного экструзионного процесса в сочетании с арамидной оплеткой (кевлар / вектран) между ними, чтобы снять механические нагрузки с внутренних компонентов. Этот тип конструкции минимизирует растягивающую нагрузку на внутренние проводники, что снижает усталость и ранний отказ.
  • Использование прочного элемента в конструкциях снижает зависимость от меди, тем самым уменьшая общее ее количество, что в конечном итоге сокращает размер, вес и стоимость кабеля. Такие типы конструкций практически невозможны при использовании плоских кабелей, которые основываются на силиконе и ПТФЭ для герметизации нескольких компонентов проводника.

При разработке системы электроснабжения доступно большое количество вариантов. Инженеры должны выполнить большой объем работы, чтобы подобрать наилучший вариант, который будет соответствовать требованиям механики и электротехники устройства. Правильный выбор конструкции кабеля дает всем сторонам уверенность в надежной и долгой работе системы.

КГ, ВВГ и NYM: разбираемся с типами кабеля и выбираем подходящий

Содержание

Если вы придете в магазин и посмотрите на кабели, то сразу нелегко будет понять, какой же выбрать. На вид они мало чем различаются. Только зоркий глаз профессионального электрика обратит внимание на количество жил, оболочку и маркировку. Наша статья поможет и вам разобраться с основными видами, которые распространены сегодня в жилых, офисных, торговых и промышленных помещениях.

В каждом месте предъявляются свои требования к электропроводке. Например, на автомойке она должна выдерживать высокую влажность. Уличное освещение на территории коттеджа надо делать с учетом воздействия на кабель ультрафиолета и низких температур. Для внутренней электропроводки важна ее негорючесть и низкое образование дыма. Вы уже знаете, какие требования предъявляются к вашему объекту? Тогда изучите нашу подборку и примите верное решение.

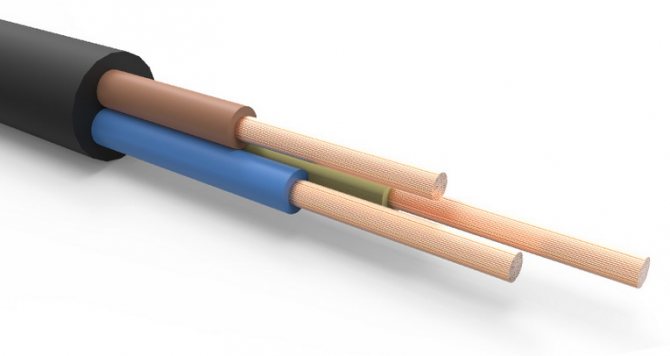

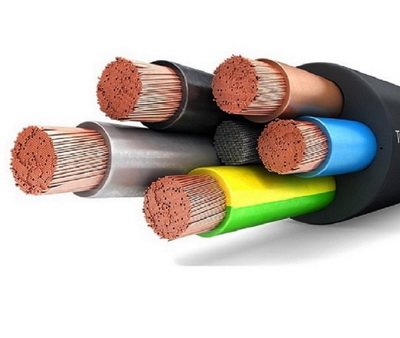

КГ – рассчитан на суровые условия

Пожалуй, лучшим решением для уличного использования является кабель с маркировкой КГ. Он имеет изоляционный слой из резины на основе натурального каучука. Причем такая изоляция используется и снаружи, и для самих жил. Это помогает изделию сохранять высокую гибкость даже при сильном морозе, а также делает его устойчивым к ультрафиолету – оболочка не растрескивается. Выдерживает повышенную влажность воздуха. Он подходит для наружного освещения дач, частных домов, предприятий. Может использоваться на автомойках и производственных участках. Часто является основой для создания удлинителей и питания оборудования.

Разбираемся с маркировкой

  • К – кабель
  • Г – гибкий

Он имеет медные жилы – от 1 до 5 штук. Сечение может составлять до 95 кв. мм. Например, маркировка 3×4 обозначает, что кабель трехжильный, а сечение жил составляет 4 кв. мм. Также есть дополнительные буквенные обозначения: т – кабель подходит для тропической зоны и помещений с влажностью воздуха до 98%; н – негорючий с маслостойкой изоляцией; хл – устойчивый к холоду, выдерживает морозы до -60 °С.

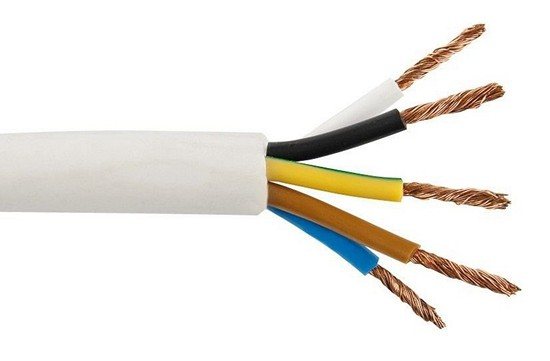

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

ПВС

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

ПВС У

Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

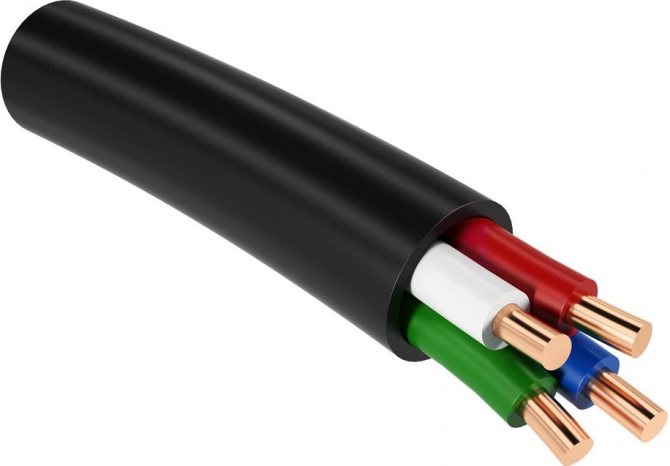

ВВГ – безопасное решение для жилых помещений

Если вы спросите электриков, какой самый распространенный тип кабеля для жилых домов, они ответят – ВВГ. Это самое популярное решение для внутренних электросетей и закрытых электроустановок с напряжением до 1 кВ. Максимальный срок службы составляет 30 лет. Этот тип кабеля пришел на смену ПВС как более надежный. Но в то же время это один из самых бюджетных вариантов на рынке, поэтому он пользуется таким большим спросом.

Разбираемся с маркировкой

  • В – изоляция жил из ПВХ
  • В – наружная оболочка из ПВХ
  • Г – отсутствует внешняя броня и иные дополнительные защитные слои

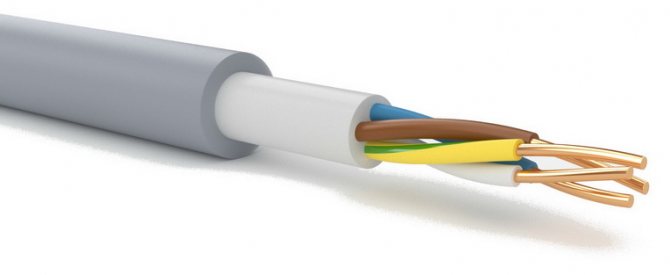

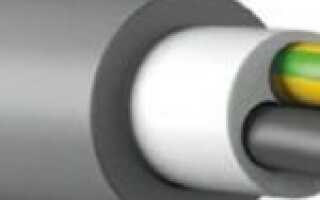

NYM – уверенность на долгие годы

Это немецкий аналог кабеля ВВГ. Только изготовлен он в соответствии с немецким стандартом DIN VDE Normenleitung. Отличается высокой надежностью, безопасностью и долгим сроком службы – до 40 лет. Его чаще всего выбирают для монтажа в квартирах, коттеджах, офисных зданиях, коммерческих и производственных помещениях. Многие производители предлагают морозостойкие кабели, температура эксплуатации которых может достигать -50 °С. Поэтому они подходят для монтажа в неотапливаемых помещениях. Также оболочка NYM не боится ультрафиолетового излучения в отличие от ВВГ – можно монтировать кабель там, куда попадают прямые солнечные лучи. А еще его легко разделывать без специального инструмента, что по достоинству оценили электрики.

Разбираемся с маркировкой

  • N (normenleitung) – изготовлен по стандарту VDE
  • Y (ysolationsschicht) – изоляция из поливинилхлорида
  • M (mantelleitung) – есть наружная оболочка

Кабель такого типа может иметь от 1 до 7 жил из меди. Сечение может достигать 6 кв. мм. Вы можете найти изделие с маркировкой ls (low smoke), что означает пониженное дымообразование при нагреве. Буква J показывает наличие защитной заземляющей жилы желто-зеленого цвета. Если после названия нет буквы или стоит буква О, это значит отсутствие заземляющей жилы.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три.

Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Что учесть при выборе кабеля

Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.

  • Во-первых, учитывайте напряжение. В бытовой сети его значение 220 – 230 В, в промышленной – 380 В и выше. У нас вы найдете кабель для тех и других нужд. Главное – обратите внимание на количество жил.
  • Во-вторых, рассчитайте сечение. Оно зависит от типа прокладки – открытая или закрытая, силы тока и подключаемой мощности. Если вы не знаете этих параметров, то лучше обратиться к электрику. И уже по его расчетам заказать нужный кабель.
  • В-третьих, обратите внимание, по какому документу изготовлен кабель. В России это может быть ТУ или ГОСТ. Если монтаж будет на предприятии, где строго контролируют параметры электросети, есть смысл отдать предпочтение ГОСТу.
  • В-четвертых, рассчитайте длину и решите, как удобнее будет купить нужное количество. Производители предлагают кабель в бухте, намоткой, на катушке и отрезом на индивидуальную длину.
  • В-пятых, учитывайте страну производства. Вы можете приобрести изделия из Китая, России, Европы и США. Продукция отличается по цене, качеству исполнения и наличию гарантии.

Если вам нужна консультация по выбору, обращайтесь к нашим менеджерам. Они помогут подобрать подходящий кабель, сориентируют вас по параметрам, цене и срокам поставки. А если вы готовы сделать самостоятельный выбор, заходите в каталог и покупайте через сайт. У нас вы найдете электроустановочные изделия и другую продукцию категории «Электрика и свет». Поэтому сможете сделать электромонтаж под ключ, купив все на одном сайте!

Какой кабель лучше для дома и квартиры?

Сегодня мы постараемся осветить тему выбора правильного кабеля для домашней сети. Какие следует делать расчеты? В чем отличительные особенности различных кабелей? Как все рассчитать, избежать излишних трат и нового ремонта?

Итак, начнем с того, что получая электрическую энергию у предприятия-поставщика, мы обязуемся использовать её согласно с определенными правилами, называемыми правила использования электроустановок (ПУЭ).

ПУЭ, 7-го издания, действующие в России, запрещают использование алюминиевых проводников в бытовых электрических сетях. Соответственно, медный кабель на сегодняшний день является самым надежным и практичным проводником, используемым в квартирах и домах жителей нашей страны.

Выбираем сечение и маркировку

При выборе сечения провода необходимо определить его целевое назначение и расчетную нагрузку, которую он будет нести. Сечение 1,5 мм отлично подходит для монтажа элементов освещения и выключателей, а вот для розеток и кабелей, которые будут нести большую нагрузку, необходимо сечение побольше.

Что же касается маркировки медных проводов, то они бывают:

• ШВВП – медные МНОГОПРОВОЛОЧНЫЕ жилы, покрытые изоляционным поливинилхлоридным пластикатом, заключены в ПВХ оболочку; • ПВС – медные МНОГОПРОВОЛОЧНЫЕ жилы, покрытые и заключенные в ПВХ оболочку; • ВВГ, ВВГ–П – медные МОНОЛИТНЫЕ жилы, покрытые и заключенные в ПВХ оболочку (П – плоский); • ВВГнг – аналогичный ВВГ, но с повышенной сопротивляемости горению (не горючий), применяется при совместной, групповой прокладке и при повышенной пожароопасности; • ПВЗ – одна МНОГОПРОВОЛОЧНАЯ жила, ПВХ изоляция.

Что же касается практического применения, то мы рекомендуем для проводки и силовых установок использовать провод марки ВВГнг.

Почему кабель ВВГнг лучше альтернативных маркировок?

Итак, постараемся по порядку обозначить неоспоримые преимущества кабеля ВВГнг для монтажа электропроводки в квартире и жилом доме.

• Номинальная токовая нагрузка при одинаковом сечении жил у ВВГнг выше, чем у многопроволочных (на 30-40%); • ПВС и ШВВП выпускаются согласно бытовому стандарту, ВВГнг – промышленному; • для ВВГнг нормируется сила тока при коротком замыкании (проводятся испытания), ПВС и ШВВП – нет; • при монтаже ВВГнг и присоединении к контактным зажимам, благодаря монолитным жилам, не требуется лужения или наконечников, в отличие от многопроволочных аналогов; • рабочий температурный режим ВВГнг от –50 до +50, а у ПВС и ШВВП от –15 до +50; • ВВГнг 5 лет гарантии и срок службы 30 лет, ПВС и ШВВП 2 года гарантии и срок службы 10 лет.

Вот основные причины выбрать кабель ВВГнг для прокладки скрытой или открытой проводки. В зависимости от того, где у вас проходит заземление, выбирается двух или трехжильный провод для однофазного переменного тока.

Еще мы рекомендуем выбирать круглый или плоский кабель в зависимости от проектируемого способа прокладки. Если вы делаете каналы в стене, то плоский провод подойдет лучше, так как требует меньшей глубины для прокладки.

Есть ли разница, где купить кабель ВВГнг?

Каждый профессиональный электрик сможет с помощью тестера обнаружить разницу между отличающимися по цене кабелями ВВГнг с одинаковым сечением. С чем это может быть связано? Некоторые недобросовестные производители разбавляют медь железом, из-за чего кабель становится жестче, а токопроводимость – хуже.

Такая ситуация встречается на стихийных рынках с несертифицированной «китайской» продукцией. Поэтому мы рекомендуем приобретать кабель у поставщиков, которые постоянные, надежные и имеют хорошую репутацию. Большой выбор кабеля ВВГнг сделаного по ГОСТ на витринах нашего интернет-магазина Электрик.ру.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Кабели разного сечения
Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

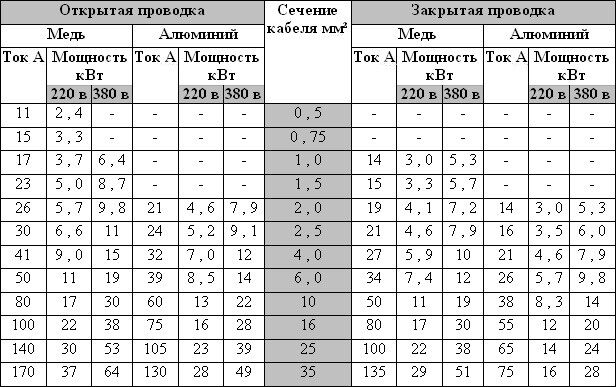

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.


Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой популярной статьи нашего сайта.

Укладываем проводку в доме: как правильно выбрать кабель?

Разбираемся в классификации проводов и выбираем кабель под свои нужды. Сводная таблица позволит быстро подобрать сечение провода по токовой нагрузке.

Укладка электропроводки — это один из важнейших этапов ремонта в доме. При неправильном выборе токоведущего кабеля, проводка может перегреваться и плавиться, а в некоторых случаях привести к возникновению пожара. Мы расскажем о наиболее популярных видах кабелей, используемых для укладки проводки и объясним, как правильно подобрать сечение провода. В данной статье рассмотрим исключительно провод с медными жилами, так как алюминий выходит из популярности по причине своей низкой, в сравнении с медью, электропроводности.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

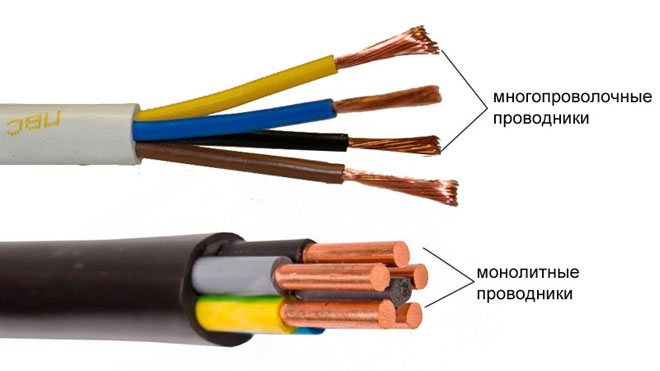

Однопроволочные и многопроволочные проводники

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Классификация кабелей для проводки

Каждый кабель состоит из нескольких медных жил определенного сечения. В свою очередь жилы в кабеле могут быть однопроволочными монолитными или многопроволочными. Каждая жила заключена в защитную оболочку, изготовленную из каучука, полиэтилена или ПВХ-пластиката. Отметим, что любой кабель, используемый для организации электропроводки, имеет минимум два слоя изоляции: первый обволакивает жилу, а второй собирает все токопроводящие жилы в жгут.

Наиболее популярными для проводки в доме и квартире являются следующие типы проводов:

  • ВВГ
  • NYM

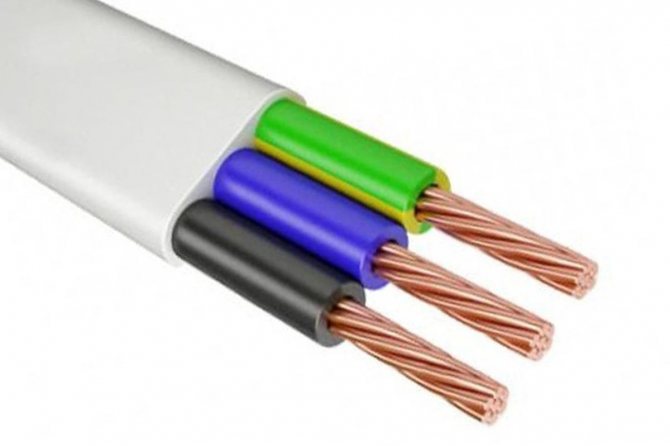

  • ПУНП

Рассмотрим какими бывают и где применяются данные типы кабелей.

Какой провод лучше — изоляционный слой провода

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый из перечисленных материалов основывается на высоких изоляционных характеристиках. Благодаря чему их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Любой кабель, применяемый для внутридомовой и квартирной проводки имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Отвечая на вопрос, «какой провод лучше использовать для проводки в квартире», можно сказать, что теоретически подойдёт одножильный однопроволочный медный кабель. С поверхности штукатурка будет создавать дополнительную защиту для такого проводника. Но практически мы бы не рекомендовали (да и вряд ли кто такое делает) прокладываеть домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Конечно, потребуется купить сетку кладочную.

Кабель ВВГ

Кабель ВВГ применяется для устройства проводки в сетях напряжением до 1 кВ. Количество жил в жгуте может быть от 1 до 6. Буквы ВВГ расшифровываются следующим образом:

  • В — первый слой изоляции из ПВХ-пластиката.
  • В — второй слой изоляции из ПВХ-пластиката.
  • Г — изоляция без дополнительного защитного слоя (брони).

Дополнительно некоторые виды провода ВВГ могут иметь обозначение «нг». Эти буквы означают, что провод не поддерживает горение. Таким образом, при возникновении высокой температуры из-за КЗ, провод будет плавиться, но не будет гореть. Именно такой провод ВВГнг рекомендуем применять для монтажа электропроводки в квартире.

Встречаются также типы ВВГ с обозначениями «П» и «З».

  • П означает, что жила в проводе плоская;
  • З — что пространство между жилами и наружной изоляцией заполнено ПВХ-пластикатом.

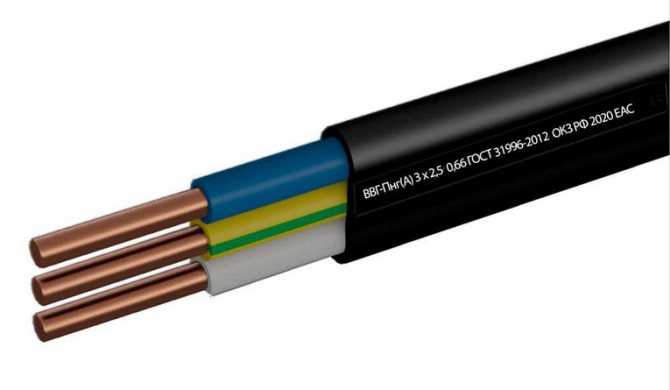

Вот пример плоского не поддерживающего горения кабеля REXANT ВВГ-Пнг-LS 3х2.5:

Плюсом кабеля ВВГ является возможность использования в условиях низких и высоких температур от -50 до +50 градусов. Также в сравнении с остальными типами он значительно дешевле. Например, ВВГнг 3х2.5 в среднем стоит от 35 — 40 рублей за 1 м, а аналогичный по характеристикам NYM 3×2.5 порядка 55 — 60 рублей. При большой площади дома разница в стоимости проводки может достигать пары тысяч рублей.

Жилы провода ВВГ могут быть одно- или многопроволочными. Многопроволочные более гибкие, чем однопроволчные, но они и немного дороже стоят. Однопроволочные имеют сечение от 1 до 50 мм 2 , а многопроволочные от 16 до 240 мм 2 . Стоит отметить, что для квартирной проводки применяются обычно кабели сечением от 1,5 до 6 мм 2 .

Длина изгиба провода ВВГ (на поворотах в штробе) равна поперечному сечению всего жгута умноженная на 10. То есть, если у вас провод с поперечным сечением 5 мм, то величина радиуса изгиба должна быть не меньше 50 мм.

Какой провод лучше — критерии выбора проводки

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны указываться: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка электрокабеля выглядит в виде числа с тремя буквами.

Первая цифра — числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них,

третья – расчетное напряжение сети.

Оставшиеся цифры указывают на класс гибкости шнура. Где первая буква указывает на тип материала, задействованного при создании верхней оплетки изоляции.

Вторая буква определяет тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки обозначает материал, применимый для внутренней изоляции жил. Для того, чтобы определится какой провод лучше подойдет для вашей проводки, мы приводим расшифровку третьей буквы:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может защищаться найритовой оболочкой «Н» или поливинилхлоридной «В».

Следующая буква в критериях вида проводки обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений. Присутствие в маркировке буквы «Э» сообщает, что между жилами находится наполнитель. Буквосочетание «ОЖ» несет в себе информацию, что это однопроволочная жила.

Кабель NYM

Кабель NYM применим в сетях напряжением до 0,66 кВ. Количество жил в жгуте от 2 до 6. В дополнение к токоведущим жилам может идти желто-зеленая заземляющая жила. Хотя кабель в большинстве своем применяется для внутренней проводки (боится ультрафиолета), его можно использовать и для наружного монтажа при условии помещения его в защитный рукав (пластиковые трубы, короба и т.д.). Расшифровывается NYM следующим образом:

  • N — провод стандартного типа (немецкая классификация).
  • Y — оболочка жил из ПВХ-пластиката.
  • М — присутствует наружная оболочка (чаще всего тоже из ПВХ).

Дополнительно провод может иметь символ «J», который означает наличие в жгуте заземляющей жилы. Стоит отметить, что NYM изначально изготавливается с изоляцией, которая не поддерживает горение, поэтому искать в маркировке буквы «нг» не стоит. Однако в отличие от ВВГнг кабель NYM выдерживает меньшие температурные нагрузки, поэтому его лучше применять для одиночной прокладки, а не для групповой. Изготавливается он сечением от 1 до 35 мм 2 .

Преимуществом данного кабеля есть его долговечность — провод немецкого производства способен прослужить до 40 лет (ВВГ около 30 лет). А вот российские аналоги NYM не столь долговечны, как бы ни убеждали в этом производители. NYM можно использовать в помещениях с повышенной влажностью до 98 %, поэтому он удобен для проводки в банях и саунах.

Длина радиуса изгиба для провода NYM будет составлять четыре поперечных сечения. Благодаря этому прохождение «поворотов» во время прокладки кабеля в канавы будет проще, чем у ВВГ. Однако этот и другие факторы значительно влияют на высокую стоимость провода (в сравнении с другими типами). Вот относительно недорогой двухжильный провод Пан Электрик NYM 2×1.5 (100 м):

Удобно ли работать с круглым кабелем ВВГнг(A)-ls?

Войти

  • Апрель 2020
    1 2 3 4
    5 6 7 8 9 10 11
    12 13 14 15 16 17 18
    19 20 21 22 23 24 25
    26 27 28 29 30
  • Page Summary
  • notglamour
    — Без темы [+1]
  • (Анонимно)
    — Годная статья [+1]
  • (Анонимно)
    — Без темы [+1]
  • (Анонимно)
    — Без темы [+1]

Согласно ГОСТу 31565-2012 (раздел 6, таблица 2)

, минимально разрешённым кабелем для прокладки во внутренних электроустановках, а также
в зданиях
, сооружениях и закрытых кабельных сооружениях, является кабель марки, в обозначении которой есть буквы
«нг(*)-LS»
. Например, для прокладки в домах чаще всего используется кабель
ВВГнг(A)-LS
. При этом обращают особое внимание на то, чтобы кабель был сделан в соответствии с ГОСТом, а не c самопальным ТУ, поскольку в кабелях, сделанных в соответствии с такими ТУ могут быть произвольно занижены те или иные характеристики, например, сечение жил.

Также удобнее работать с круглым кабелем с заполнителем между жилами. Круглый кабель не перекручивается, и при необходимости его легко заводить через гермовводы, а заполнитель служит дополнительным изолятором и ограничителем притока кислорода, что полезно в случае возгорания.

Хочу заметить, что кабель ВВГнг(A)-LS

раньше назывался просто
ВВГнг-LS
, без буквы
А
. Теперь маркировка изменилась, чем внесла в неокрепшие умы домашних электриков дополнительную путаницу. Отмечу, что умы сегоднящних профессиональных электриков, как правило, вообще не замутнены печатью интеллекта и, как следствие, нюансами этих новых маркировок, что накладывает на нас, простых смертных, особую ответственность за их действия в наших домах. Так давайте же разберёмся, что же обозначает эта новая буква в столь привычном наименовании кабеля?

Итак, эта буква обозначает категорию испытаний кабеля и характеризует п

редел
р
аспространения его горения при
г
рупповой
п
рокладке
(ПРГП)
. Существуют категории «A F/R», «A», «B», «C» и «D», которые соответствуют показателям пожарной опасности «П1а», «П1б», «П2», «П3» и «П4» соответственно. Эти категории отличаются продолжительностью испытания, количеством неметаллического материала испытуемого образца кабеля и способом его крепления. Во всех категориях кабели, имеющие одну и более токопроводящую жилу сечением более 35 мм², испытывают при закреплении с зазором, а кабели с токопроводящей жилой сечением до 35 мм2 включительно испытывают при закреплении без зазора, что, наверное, логично, поскольку соответствует естественным условиям прокладки таких кабелей.

  • Категория A F/R: Сечение свыше 35 мм², пучок из 7 литров материала изоляции на длине 1 м., время воздействия пламени — 40 мин.
  • Категория A: пучок из 7 литров материала изоляции на длине 1 м., время воздействия пламени — 40 мин.
  • Категория B: пучок из 3,5 литров материала изоляции на длине 1 м., время воздействия пламени — 40 мин.
  • Категория C: пучок из 1,5 литров материала изоляции на длине 1 м., время воздействия пламени — 20 мин.
  • Категория D: пучок из 0,5 литра материала изоляции на длине 1 м., время воздействия пламени — 20 мин.

Таким образом, мы видим, что кабели категории A можно прокладывать в одном коробе в больших количествах, чем кабели категории B, а уж тем более C или D. Вместе с тем, даже пучок из 0,5 литра изоляции на один метр выглядит довольно внушительным для индивидуального жилого дома. Но почему бы не перестраховаться, и в любом случае не взять категорию A, тем более, она наиболее распространена, за счёт чего наверняка даже стоит дешевле.

Кабель ПУНП

Это бюджетный тип кабеля для электропроводки. Он представляет собой плоский двух или трехжильный провод с сечением жил от 0,75 до 6 мм 2 . Расшифровывается ПУНП следующим образом:

  • П — провод.
  • УН — универсальный.
  • П — плоская форма.

Также в аббревиатуре иногда встречается буква «Г», которая означает, что провод гибкий. Главное его преимущество состоит в невысокой стоимости по сравнению с ВВГ и NYM.

Среди электриков есть мнение, что провод ПУНП запрещен для изготовления и использования. Действительно 1.06.2007 был введен запрет на использование ТУ 16.К13-020-93 членами ассоциации «Электрокабель». Однако заводы-производители продолжают изготавливать и реализовывать ПУНП. В России их можно приобрести в свободной продаже.

Опасения по поводу применения ПУНП вполне обоснованы. Статистика пожаров по причине возгорания электропроводки показала, что 60 % случаев очагом огня выступал тип кабеля ПУНП. Причина этому заключается в том, что в ТУ 16.К13-020-93 прописано, что при изготовлении провода допускается отклонение на 30 % от ГОСТ 22483-77 сечения токопроводящих жил. Это означает, что, например, провод номинальным сечением 4 мм 2 может вполне быть 2.9 мм 2 или даже меньше.

В общем, покупать ПУНП или нет — решать вам. В любом случае, если есть средства, то лучше приобрести один раз провод хорошего качества и не боятся возникновения пожара.

Какой провод лучше — материалы из которых делают электрокабели

Какой провод лучше для проводки в квартире или доме
Анатомия провода

Основными элементами из которых состоит провод электрического кабеля являются жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Такие жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Существует два понятия, которые можно легко спутать друг с другом — это: однопроволочные жилы и одножильные кабели. На самом деле это разные вещи. Одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена однопроволочной или многопроволочной.

Основной материал для изготовления токопроводящих жил: медь или алюминий. Если мы сравним эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным недостатком меди является такой момент, что ее нельзя напрямую соединять с другими металлами. Следовательно, если вам понадобится соединить медный провод с алюминием, то потребуется переходник, исключающий формирования гальванической пары.

В случае состыковки проводов посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, а результатом может оказаться замыкание магистрали. Поэтому, в идеале для всех линий в квартире подобрать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Ссылка на основную публикацию
