Счетчик меркурий 200  используется для записи и подсчета электрической энергии в однофазных сетях переменного тока – напряжением 220 В. Электросчётчик используется автономно, так же может быть включен в схему АСКУЭ. Используется в гражданском строительстве, на производственных объектах, в сельском хозяйстве. На сегодняшний момент применяется две модификации: Меркурий — 200.02 и — 200.04, последний оснащен PLC-модемом.

Устройство и принцип работы

Изделие включает следующие составные части:

  • корпус;
  • контактную колодку с шунтом;
  • электронную плату с микросхемой усилителя, блоком питания, резервной батареей, микроконтроллером, внутренней памятью,  управляющей схемой для подключения стороннего устройства, модемом и оптронной развязкой;

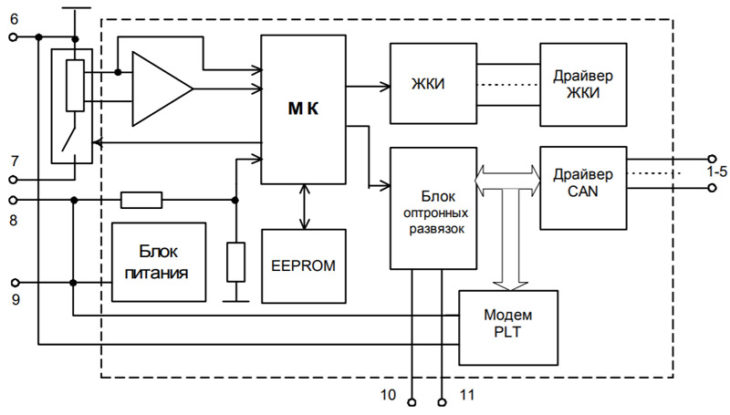

    Структурная схема счётчика – Меркурий 200

  • жидкокристаллический дисплей.

Параметры проходящей через устройство электроэнергии обрабатываются электронной платой, откуда данные поступают на жидкокристаллический дисплей,  интерфейс и модем (для отдельных модификаций).

Функциональные особенности Меркурий-200 (многотарифный)

  • Запись показаний осуществляется по четырем тарифным зонам. Существует способ составления индивидуального графика с понедельника по воскресенье, а также для 11 месяцев, в течение календарного года. При необходимости может переходить на летнее/зимнее время (автоматически);
  • Запись, учёт и сохранность в памяти прибора, а также возможность визуализации на табло следующих показаний:
  1. Сумма полной энергии, рассчитанной по четырем имеющимся тарифам и раздельное значение (от обнуления показаний, либо от наступления нового месяца в течение одного календарного года);
  2. Значения показаний тока в цепи, напряжения, мощности в данный момент времени.
  • Регулируемый контроль над показаниями мощности нагрузки. Возможность установить в данном приборе учета электрической энергии максимальный лимит нагрузки и в последствие контролировать этот параметр. Если происходит превышение лимита, электросчетчик будет сигнализировать об этом включением светодиодной лампочки;
  • Изменять нагрузочный режим можно посредством наружных коммутационных цепей.

Технические характеристики

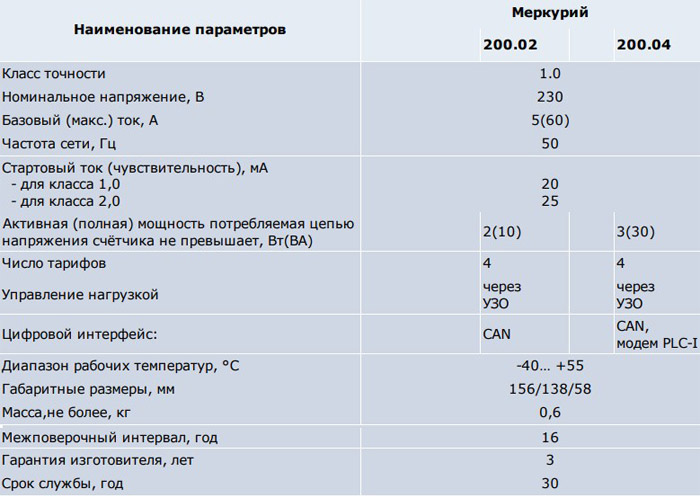

Технические характеристики счётчика Меркурий 200

Срок службы прибора

Устройство отличается 30-летним нормативным сроком эксплуатации. Гарантийный ремонт или замена возможна в течение 3-х начальных лет после ввода в работу, если неисправность связана с заводским браком и не обусловлена неправильным подключением или недопустимыми условиями эксплуатации.

Межповерочный интервал

Изготовитель поверяет устройство после выпуска, в дальнейшей эксплуатации поверять прибор необходимо с промежутком времени в 16 лет. О дате и результатах поверки свидетельствует запись в паспортной документации энергомера, выполняемой уполномоченным работником, производившим данную операцию.

Стоимость счётчика

Цена на данную продукцию – от 2700 рублей и выше, в зависимости от того, в каком регионе приобретается электросчётчик. При оптовых заказах или приобретении через интернет, покупатель может надеяться на некоторую скидку.

Технические особенности электросчётчика

  • Ток измеряется с помощью шунта;
  • Дисплей СAN;
  • Установленный модем PLС-I (на некоторых модификациях) для передачи рабочих параметров по цепи управления;
  • Монтаж осуществляется на рейку DIN;
    (счетчик оснащается специальной рейкой для его монтажа).

Разновидности счётчика

Модель производится в трёх модификациях:

  • 200.02 – оборудован интерфейсом CAN;
  • 200.04 – кроме указанного интерфейса, включает PLС-модем;
  • 200.05 – исполнение с модемом, но вместо интерфейса CAN установлен RS-485.

Гарантия на прибор

При соблюдении требований паспорта и руководства по эксплуатации от изготовителя, изделие принимается на гарантийный ремонт в сервисных центрах компании в течение 3-х лет после установки, или 42-х месяцев после выпуска. Для приёма аппарата на гарантийную замену вышедших из строя узлов необходимо приложить соответствующий талон из паспорта прибора.

Мигание индикатора

У каждого вида счётчика разные показатели А=5000 значит 50 миганий индикатора будет равняться 10Вт или 5 миганий – 1 Вт.

Срок службы и интервал между поверками (межповерочный)

Гарантийный срок работы (эксплуатации) МЕРКУРИЙ 200, установленный заводом – изготовителем  составляет – 36 месяцев. Отказ на наработку у данного прибора учета – 30 лет. Допустимое время между поверками – 16 лет.

Снятие показаний

Получить показания счетчика меркурий 200 можно двумя способами:

  1. Посмотреть на дисплее (значение периодически сменяются на цифровом табло) показания всех установленных тарифов, умножить их на стоимость электроэнергии и суммировать получившиеся значения;
  2. Принудительно переключая данные о тарифах записать все значения, нажимая на кнопку ввода.

Если у вас один тариф, то на прибор учета нажимать не нужно, значение израсходованной электроэнергии будет сразу отображаться на табло. Из получившегося значения вычтете показания за прошлый месяц.

Замена батарейки

Учитывая, что слот элемента питания опломбирован, замена батареи должна производиться в ходе поверки или ремонта изделия в сервисном центре изготовителя или организации, выполняющей поверочные работы.

Для замены необходимо полностью раскрыть корпус прибора, изъяв старый элемент питания и вставив новый, с соблюдением полярности.

Можно ли сэкономить

Прибор оборудован надёжной защитой, исключающей вмешательство в работу с целью фальсификации показаний. Для уменьшения расхода потребителю необходимо прибегнуть к традиционным способам, предусматривающим использование энергоэкономных устройств и бережливое отношение к ресурсам.
