Особенности и технология монтажа проводки открытого типа

Содержание

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

При высоком уровне влажности улучшить герметичность позволят резиновые прокладки, монтируемые в крышку распределительной коробки. В обязательном порядке следует проверять целостность защитной оплетки провода по всей его длине. В случае обнаружения дефектов провод лучше заменить.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.

Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра. Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Несколько слов об электропроводке

Цель электропроводки – передача и распределение электричества от источника питания до каждого конечного потребителя. Это утверждение верно, как для отдельно взятой квартиры, так и для целого предприятия. В последнем случае источником питания будет вырабатывающая электричество станция, а проводкой – линия электропередач (ЛЭП).

В частном доме (квартире) за основу выступает электрический счетчик. Именно от него ток бежит по проводам к лампам освещения и розеткам с подключенной бытовой техникой. Согласно сказанному, всю электропроводку можно поделить на два вида. Проложенную внутри помещения и идущую снаружи зданий.

Но в обоих случаях провода прокладываются двумя способами. Их можно либо полностью скрыть из виду, либо оставить на всеобщем обозрении. Как открытая проводка в интерьере квартиры, так и скрытый ее аналог, обе имеют определенные требования к монтажу.

Общие положения по нормативным документам к электрической проводке внутри дома:

  • Каждый кабель любой из проводок должен иметь строгое положение на стене. Либо горизонтальное, либо вертикальное.

Строго горизонтальное и вертикальное расположение
Строго горизонтальное и вертикальное расположение проводов Источник rusenergetics.ru

  • Провода или розетки не должны приближаться к металлическим трубам, газовым печам и любым отопительным приборам ближе, чем на 50 см.
  • От потолка или пола провод в горизонтальной плоскости должен располагаться на расстоянии не ближе 1-1,5 метров.
  • От углов, оконных и дверных проемов до проводки, проходящей в вертикальной плоскости, должно быть не меньше одного метра.
  • Соединение проводников возможно только в распределительных коробках.
  • Жилы кабелей с друг другом либо свариваются (спаиваются), либо опрессовываются.
  • Все розетки, выключатели, а также коробки должны находится в удобных местах для свободного доступа.
  • Для ванных комнат разрешен монтаж одной розетки, имеющей дополнительную изоляцию.
  • Всегда необходимо применять устройство для подачи кабеля в стене в виде куска пустотелой трубы, когда нужно вывести проводку в другую комнату.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Вообще основных способов монтажа электропроводки можно выделить несколько: уже упомянутый вариант со скобами, укладка в гофрированных трубах, использование специальных элементов (кабель-каналов, плинтусов и электротехнических коробов).

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Безопасность работ

Очень большое и особое значение необходимо уделить технике безопасности, так как монтаж и демонтаж являются довольно опасным видом работ с высоким риском получить серьезную травму.

Поэтому, обязательно перед началом любых работ с электричеством отключить автомат, тем самым обесточив электросеть в помещении.

Используя специальный тестер проверяем напряжение во всех розетках, в осветительных приборах, при этом делать нужно резиновых перчатках что бы избежать поражения током.

Плюсы и минусы внешней электропроводки

Обустройство наружной электропроводки, как и всякий метод создания электрической коммуникации в доме, имеет свои преимущества и недостатки. Среди преимуществ выделяют:

Бесспорно, существуют презентабельные варианты обустройства наружной проводки. Винтажный стиль небольшого по длине куска электрической проводки в комнате может отлично дополнить интерьер и стать его изюминкой, добавив эффект старины.

Однако дополнительные элементы для качественного и эстетичного оформления могут существенно ударить по кошельку. Сочетание стилей тоже немаловажно.

Монтаж открытой электропроводки нуждается в тщательной подготовке. Если нет уверенности, то все расчетные и укладочные работы лучше доверить профессионалам. Однако, имея в виду все вышесказанное, можно попробовать сделать все самостоятельно.

Источник

Открытая проводка в квартире и доме: требования и особенности монтажа

Открытая проводка — это самый простой способ закладки электрических линий. От скрытой данный вид отличается тем, что кабели проходят над толщиной строительной конструкции, а не внутри. Процесс менее трудозатратный, так как позволяет обойтись без штробления стен. В многоэтажных постройках такую проводку встретить сложно, но способ актуален для дачи, домов или помещений в стили ретро.

Описание проводки

Электрическая разводка в стиле начала прошлого века состоит из:

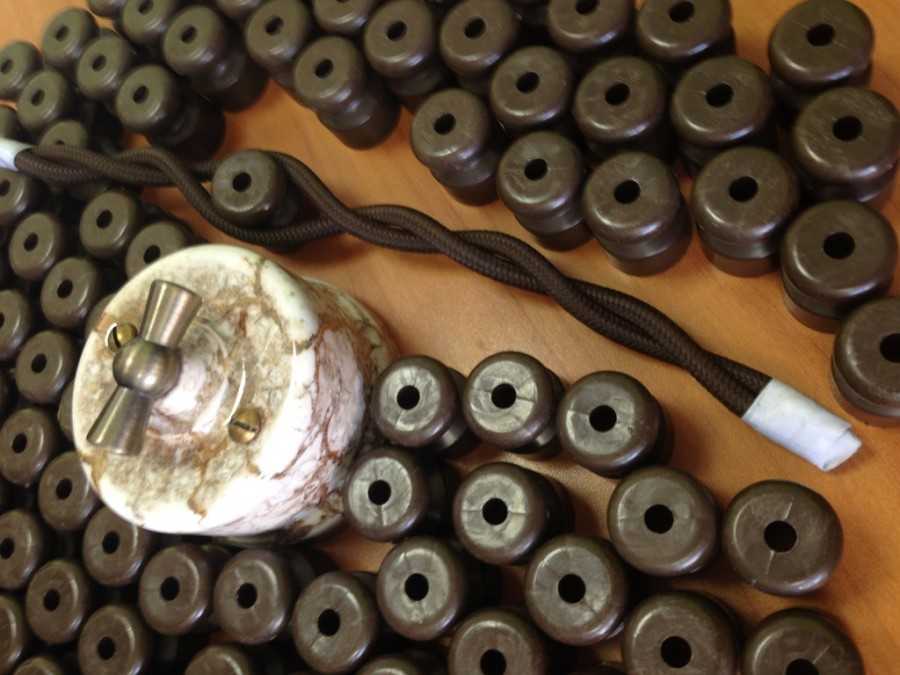

  • Витых проводов, защищенных специальной изоляцией и пропитанных противогорючими компонентами;

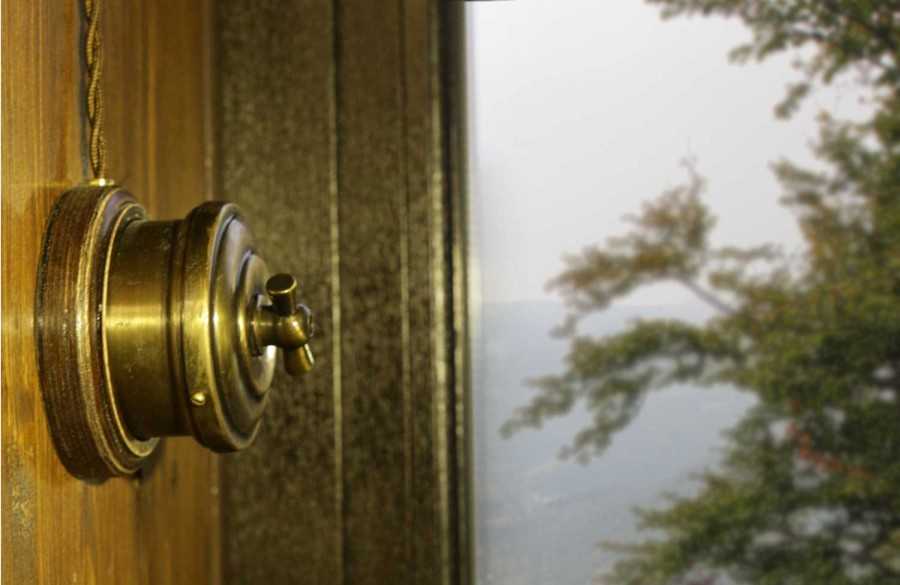

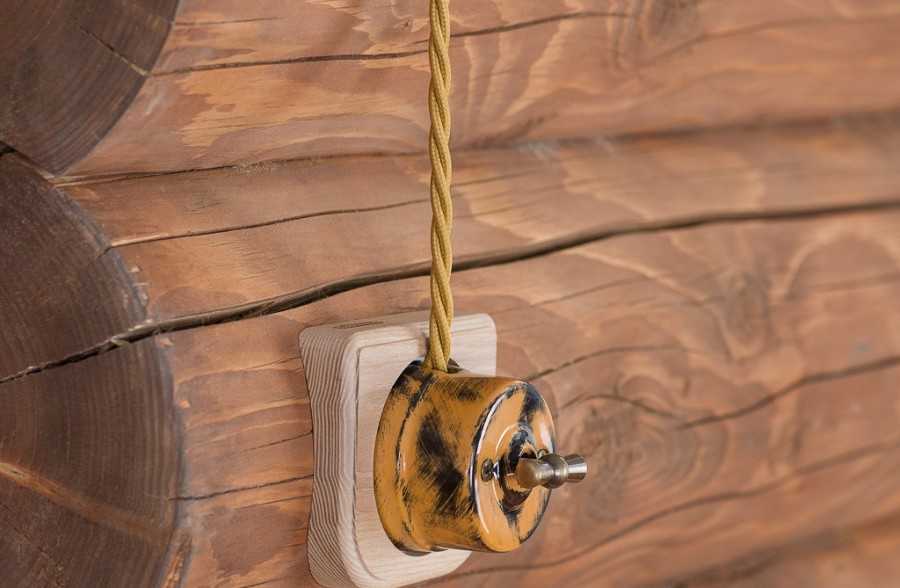

  • Выключателей с непривычными сейчас механизмами поворотных ручек или тумблеров;
  • Изоляторов;
  • Розеток из керамики, фарфора или металла;
  • Деревянных подрозетников.

Все эти составные части прекрасно имитируют старину, но за верхним, декоративным, слоем скрываются вполне современные технологии.

Требования к внешней проводке в квартире


В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:
Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Что необходимо для монтажа открытой проводки

Как выбрать кабель


Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Домашним электро — и осветительным приборам будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2.5 мм. Бытовая электроплита подключается кабелем с сечением 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.
В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:

Розетки

Розетки для открытой проводки называются накладными, потому что крепятся к стене в любом нужном месте. В отличие от погружных, у них контакты находятся внутри и они полностью изолированы.

Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.

Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, то она называется проходной. Они устанавливаются при бескоробочном подключении.

Выключатели

Герметичные выключатели — не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности во избежание замыканий и предотвращения аварийных ситуаций.

Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.

Установка

монтаж кабель-канали, электропроводка открытая
Прикрепить и зафиксировать открытые кабель – каналы самостоятельно совершенно не сложно и выполнимо.
Для этого вам могут понадобиться жидкие гвозди, или любой другой клеящий состав предназначенный для ремонтных и строительных работ, или дюбеля и саморезы.

Отметим, что использовать жидкие гвозди лучше всего только в том случае, если поверхность стен максимально ровная и не имеет дефектов.

Чтобы закрепить открытую коробку на ровной стене при помощи жидких гвоздей, нанесите средство на одну из сторон кабель – канала, который будет вы и будет закреплять на стене. Затем прижмите его в необходимом месте до полного склеивания.

открытая, конструкция кабеля, монтаж электропроводки
Вы также можете использовать и другие удобные для вас варианты закрепления канала на стене.

Для лучшего закрепления пластикового короба, дополнительно можно закрепить его с помощью саморезов.

Будьте внимательны, если перегородка или стена, на которую вы монтируете канал из гиспосакартона, обязательно используйте специальные дюбель – бабочки, чтобы не повредить отделку стены.

Также могут пригодиться и маленькие дополнения по типу заглушек, соединителей для планок, внутренних или наружных уголков и так далее.

кабель в руке, монтаж электропроводки открытой

Все они не сложным образом соединяются между собой, что не доставит излишних забот. После того, как вы соберете данный «каркас» из пластиковых каналов и соедините их между собой, вы можете приступать к открытой укладе проводов.

В результате, соедините все части и обязательно проверьте целостность электропроводки, чтобы избежать возгорания или других возможных проблем. Для этой не сложной манипуляции используйте мультиметр или другой подходящий тестер.

Способы монтажа


Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

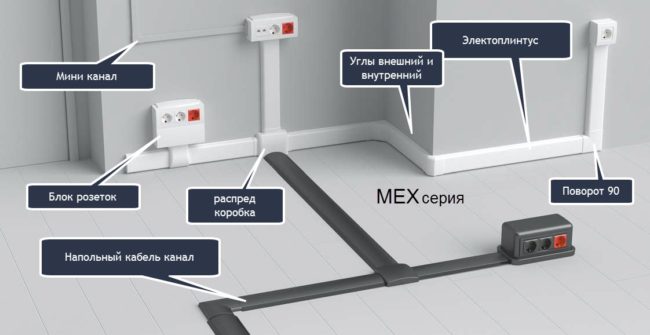

Внешняя проводка в кабельном канале

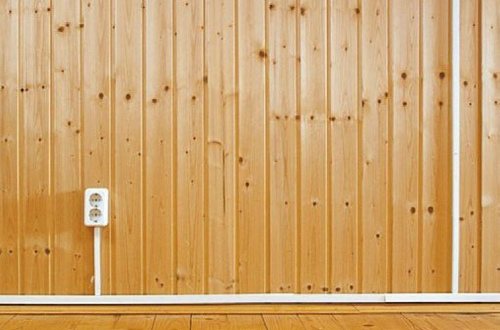

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:

Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

Разводка через плинтус


Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.
Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

В трубах

Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.

Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Помимо гофры есть еще несколько видов материала для изготовления труб, но они встречаются редко и по параметрам сильно уступают гофрированным даже в весе. А тяжесть проводки — важная деталь, поэтому чем легче она будет, тем лучше.

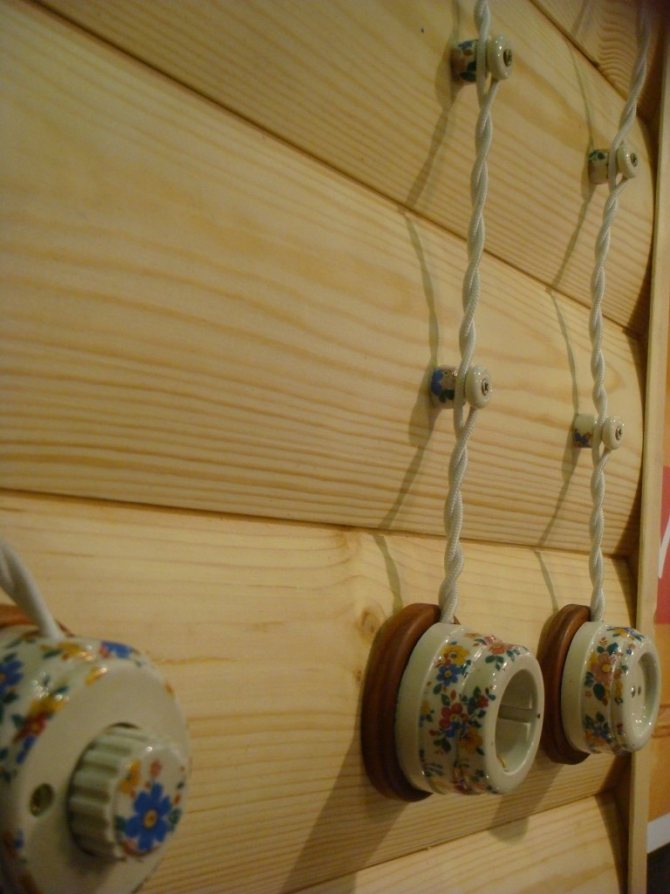

Стильная проводка в ретро и лофт стилях


При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

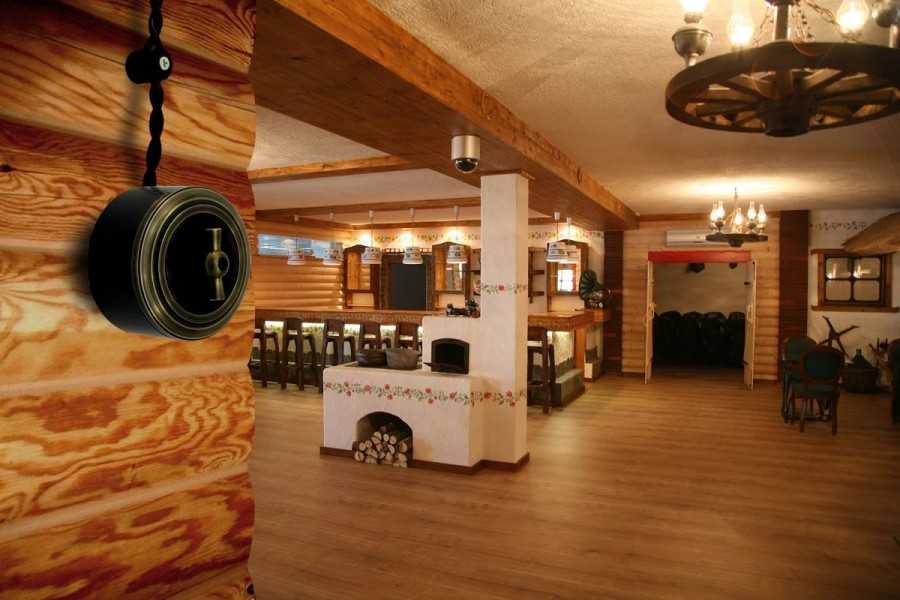

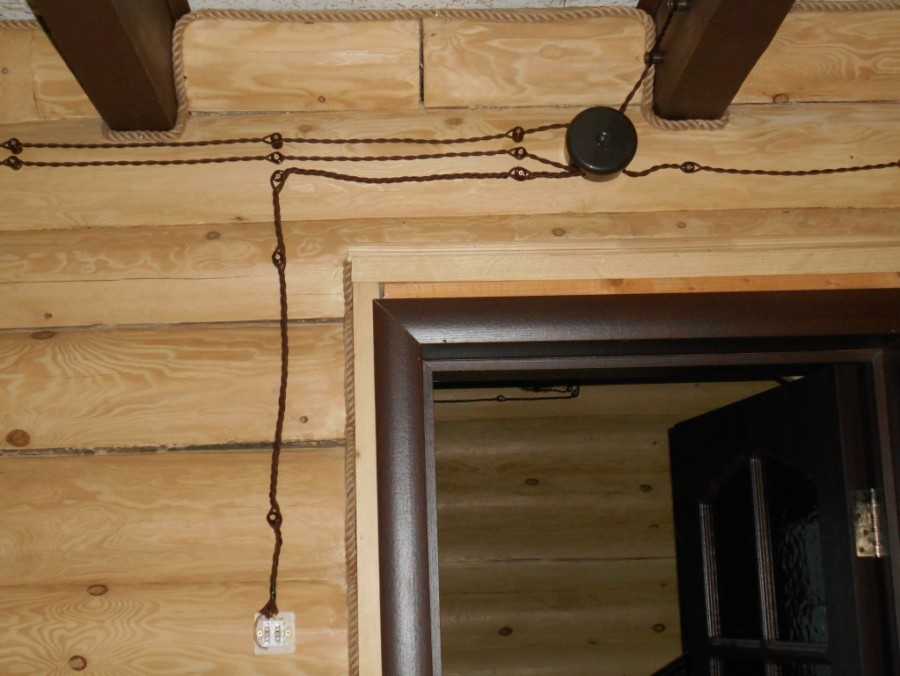

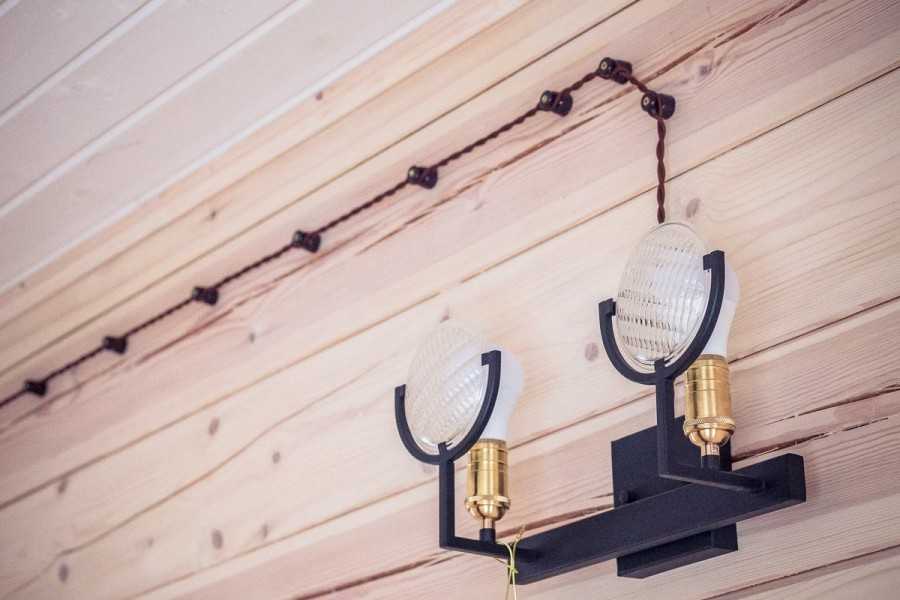

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

Рассмотрим несколько вариантов отрытой проводки на примерах

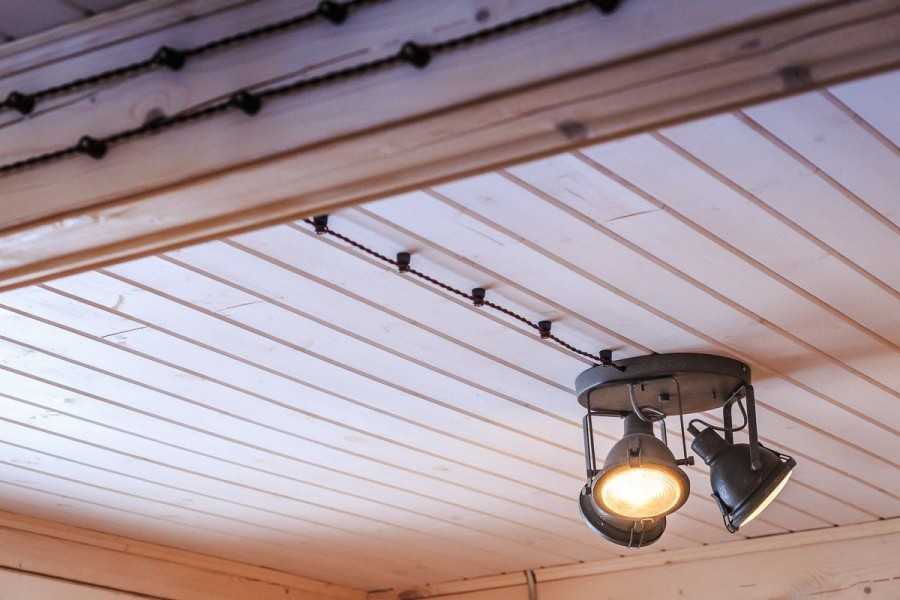

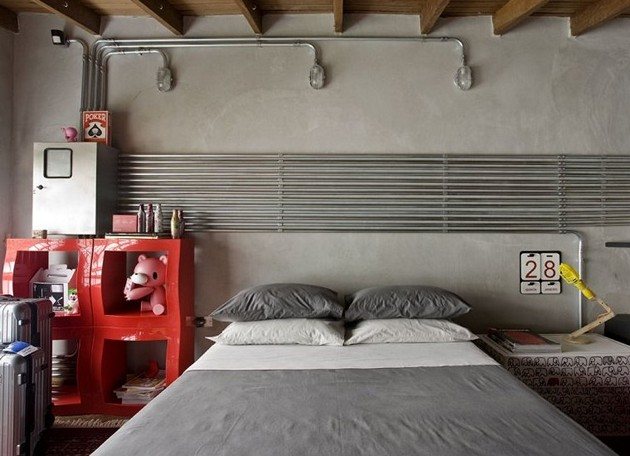

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

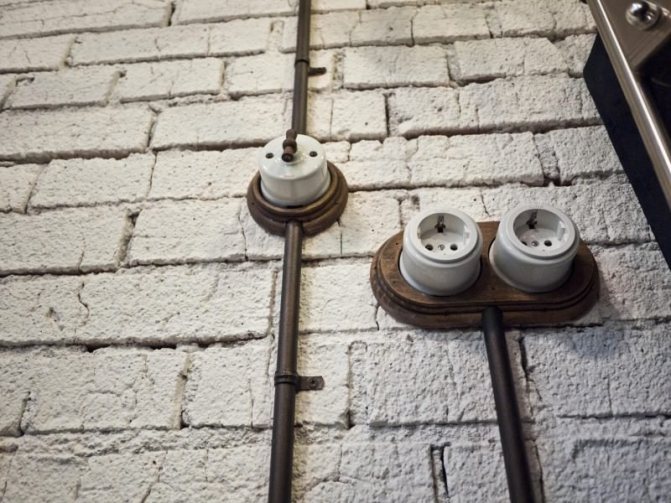

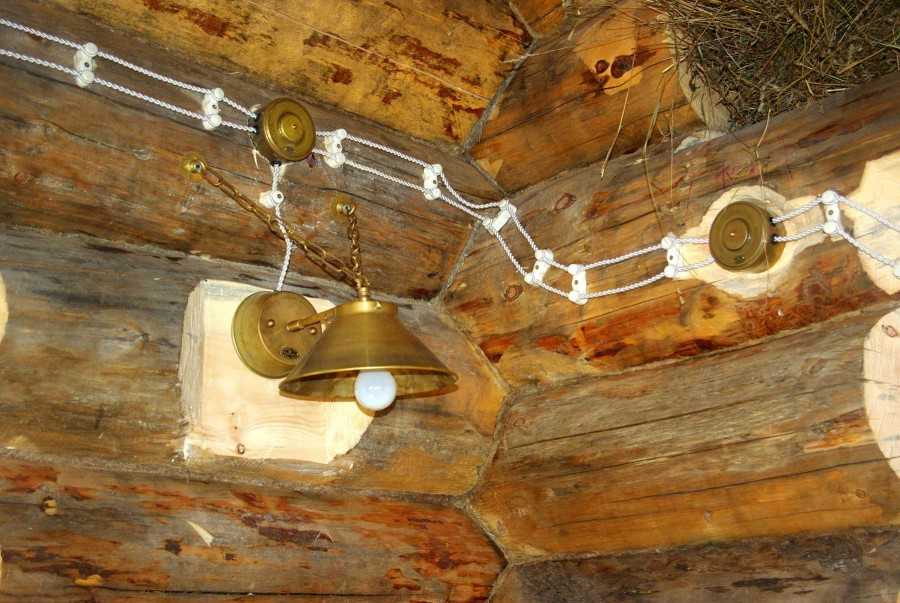

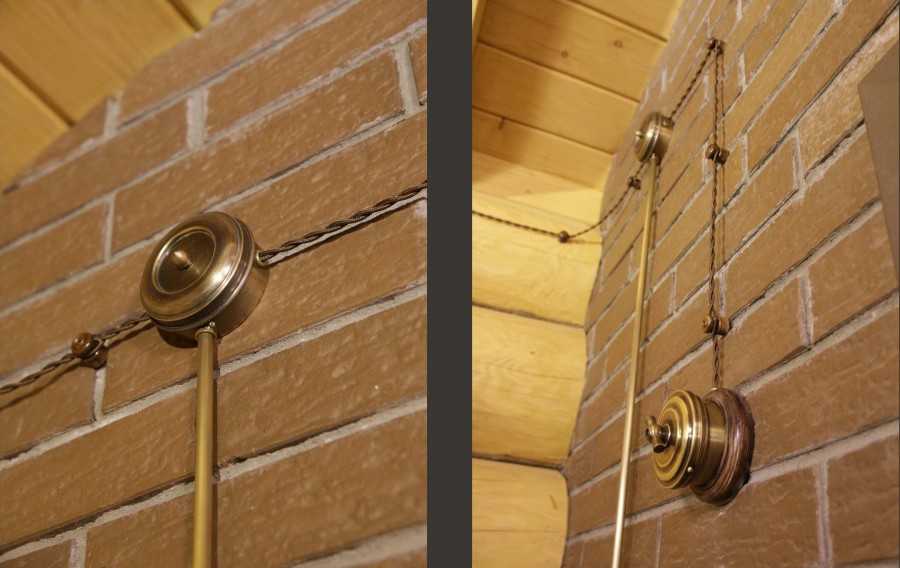

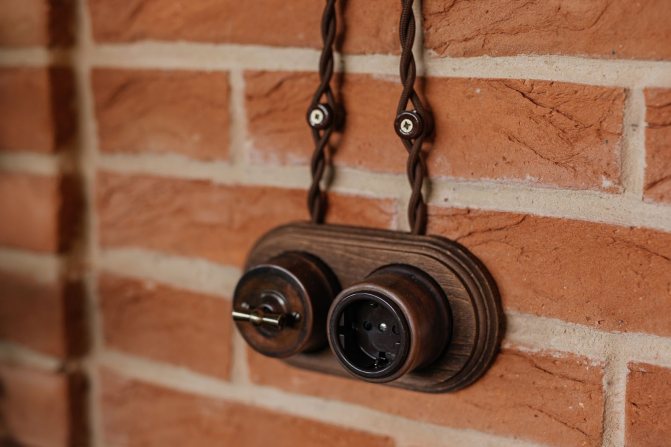

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

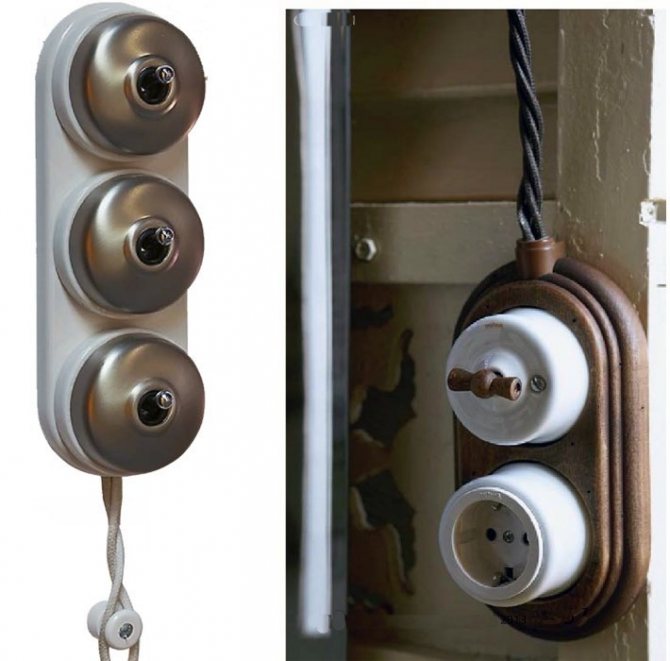

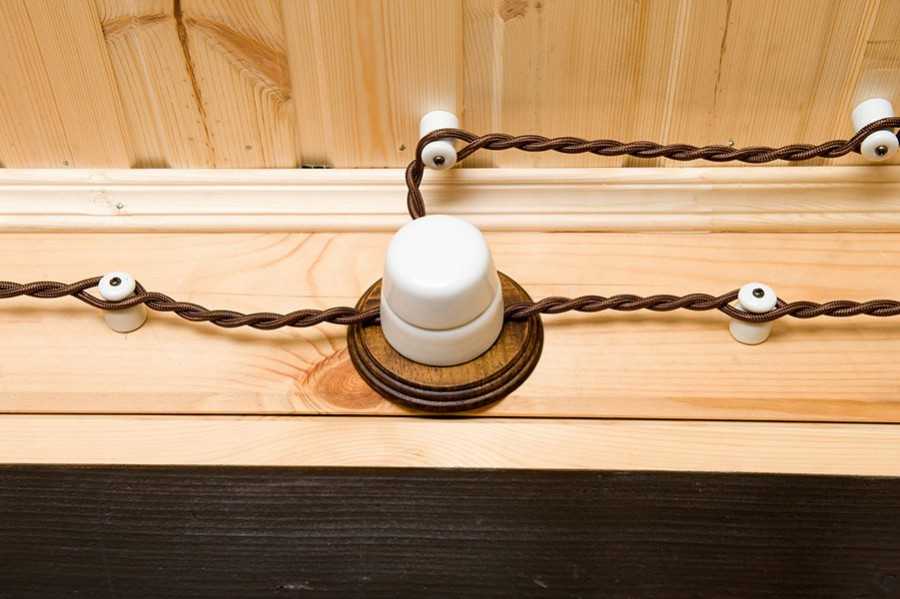

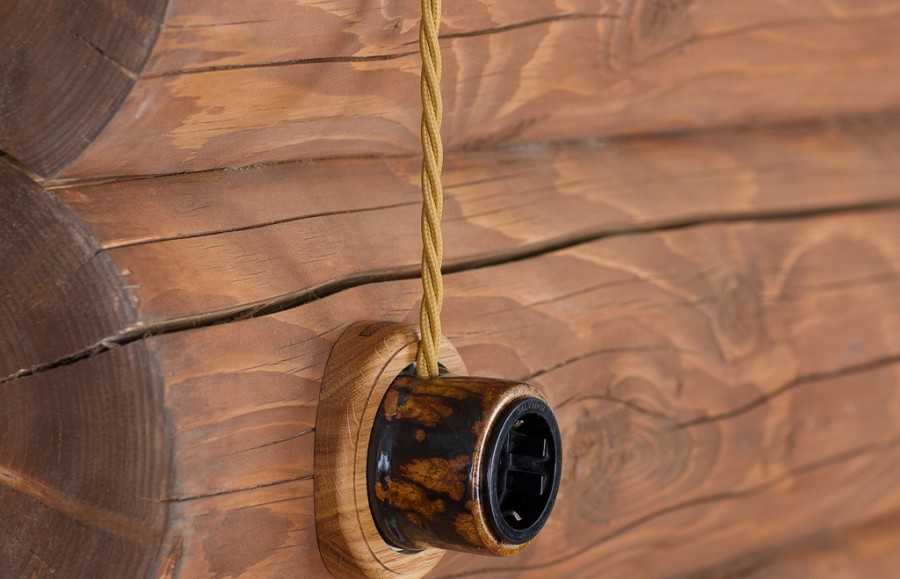

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

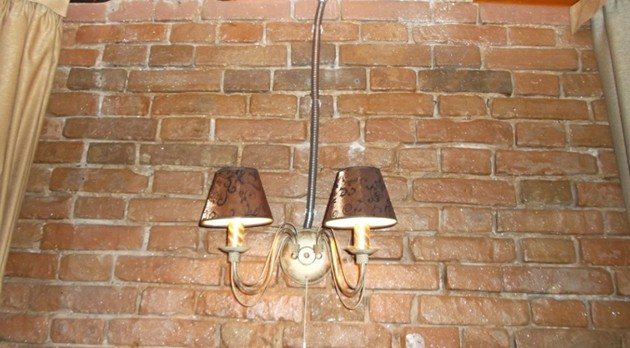

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

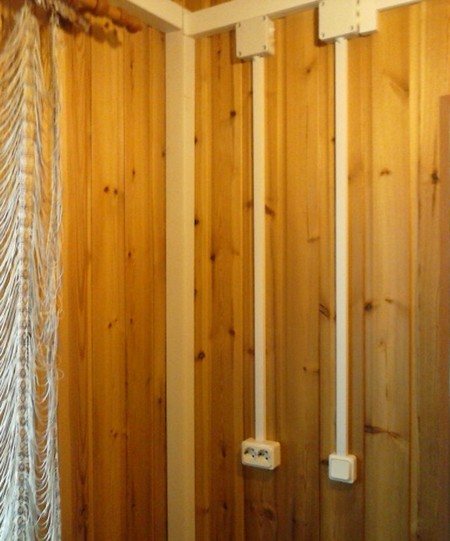

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

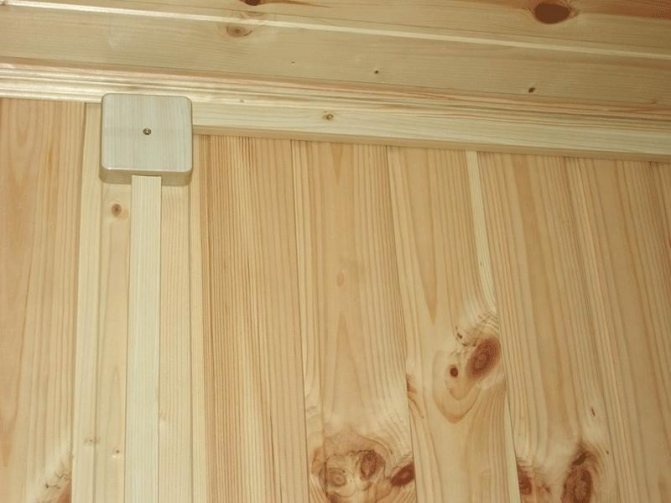

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Важно! Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.
  • Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

Важно! При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

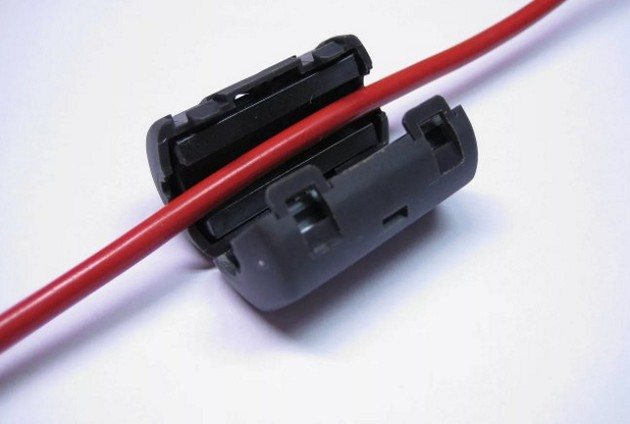

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

Где запрещена такая проводка

Запрещается использовать метод открытой электропроводки в зонах повышенной влажности, например, в ванных комнатах, банях, саунах и кухнях. Также в больших складских помещениях и вблизи взрывоопасных веществ.

Если наружная проводка — единственно возможный способ электрического питания, то следует добавить несколько слоев изоляции (в случае со складами) и огнеупорных материалов (например, для заправок).

Таким образом, открытый тип проводки в квартирах, домах и других помещениях не уступает внутренней, а в чем-то даже превосходит.

Вопрос оснащения дома, квартиры или любого помещения электропроводкой уже давно касается не только безопасности, но и формирования дизайна комнаты. Современные находки в области дизайна интерьера позволяют превращать привычные вещи в эстетично выглядящие элементы общей задумки.

Источник

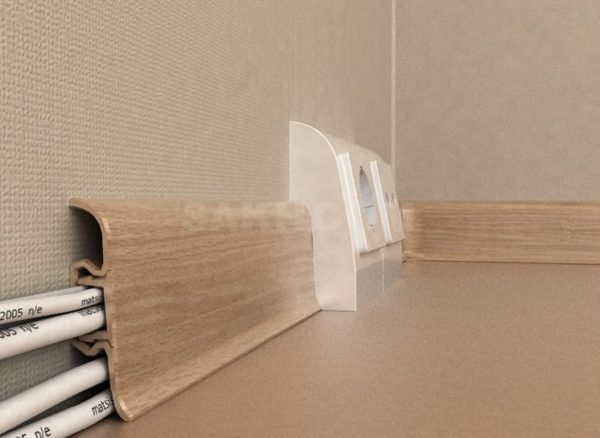

Монтаж кабеля в электротехнический плинтус

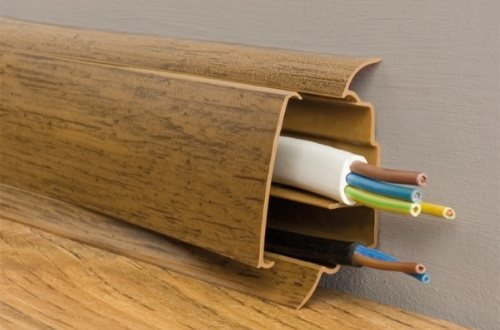

провод в плинтусе

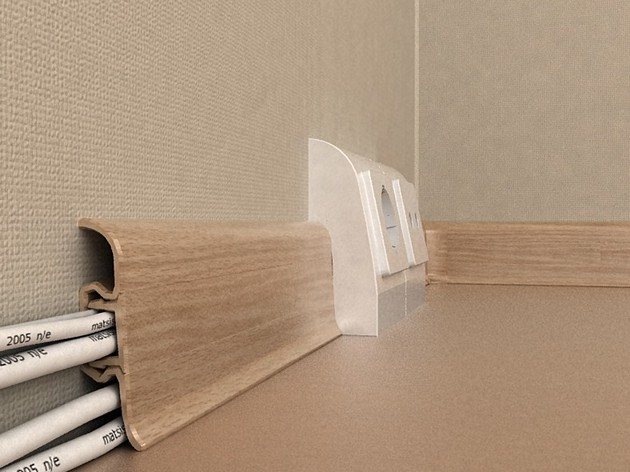

Внешне данный элемент представляет собой стандартный плинтус для декоративной отделки, устанавливаемый в угол между стеной и полом. Но в целях повышения практичности, большинство производителей предлагает электротехнические плинтуса, благодаря которым можно проложить проводку открытого типа к бытовой технике, розеткам, осветительным приборам, теплым полам. Следуя ПУЭ, можно уложить в плинтус кабель для электрификации, кабель слаботочных цепей, то есть, подключить скрытым способом не только розетку на другом краю помещения, но также провести Интернет, кабельное ТВ!

Установка ПВХ плинтуса с укладкой кабеля:

  • Монтаж начинается с разметки, благодаря которой определяется направление кабеля, точки входа и выхода, а также нарезаются нужные отрезки плинтуса;
  • Крепление производится на ДБМ. Это дюбель быстрого монтажа, с которым работает практически каждый мастер. Шаг крепления – каждые 200 мм, чтобы получить равномерное прилегание ПВХ планки к стене;
  • Монтаж плинтуса на ДБМ через готовые отверстия или специально насверленные сверлом и шуруповертом. Дюбель вставляется в отверстие в плинтусе и утапливается в стену, после в него ввинчивается саморез;
  • Кабели помещаются в отсеки электротехнического плинтуса, специальная декоративная крышка закрывается на один или два замка, в зависимости от системы!

В случае использования МДФ плинтуса, требуется более точная разметка креплений непосредственного кабеля. МДФ плинтус представляет собой декоративный элемент с технологическим проемом внутри, но без дополнительной части, которая закрывается. Поэтому устанавливается стандартная клипса крепления плинтуса, в нее помещается кабель, а плинтус надевается поверх клипсы или защелкивается на ее основании!

Особенности и технология монтажа проводки открытого типа

Существует две основные категории электропроводки: закрытая и открытая. Первая подразумевает монтаж коммуникаций, скрытых от глаз человека, что исключает механические воздействия и гарантирует высокий уровень защиты.

Открытая проводка является полной противоположностью закрытой: она менее затратная с финансовой точки зрения, нетрудоемкая и простая в реализации, однако не обеспечивает должной защиты кабеля от влаги, ультрафиолетовых лучей и других повреждений.


Монтаж открытой проводки требует меньших трудовых и финансовых затрат

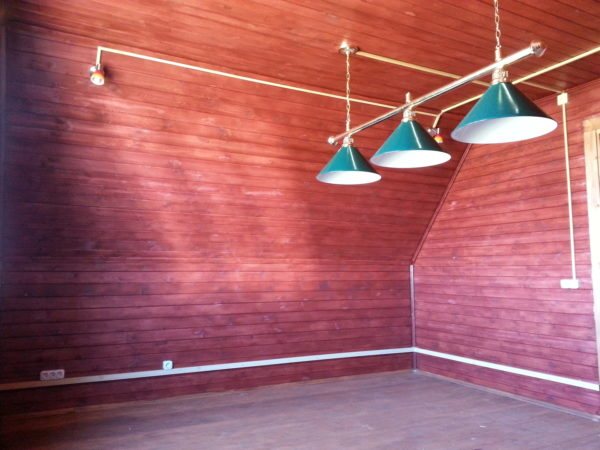

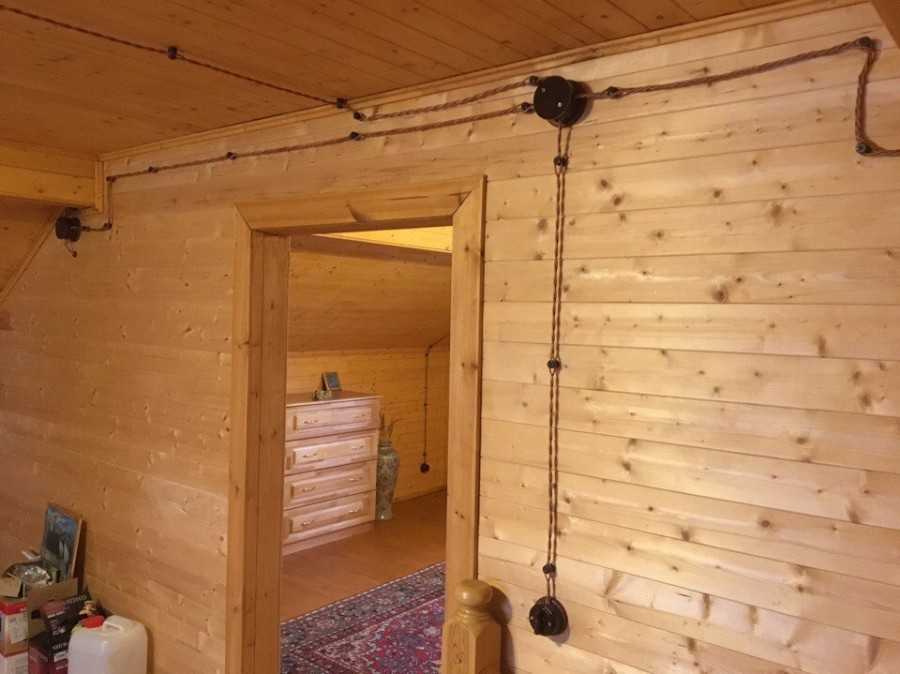

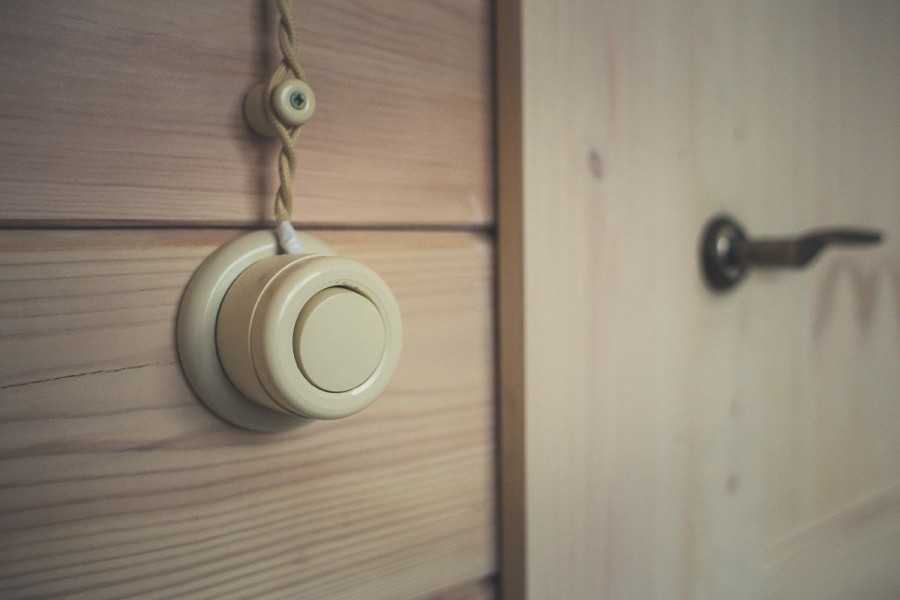

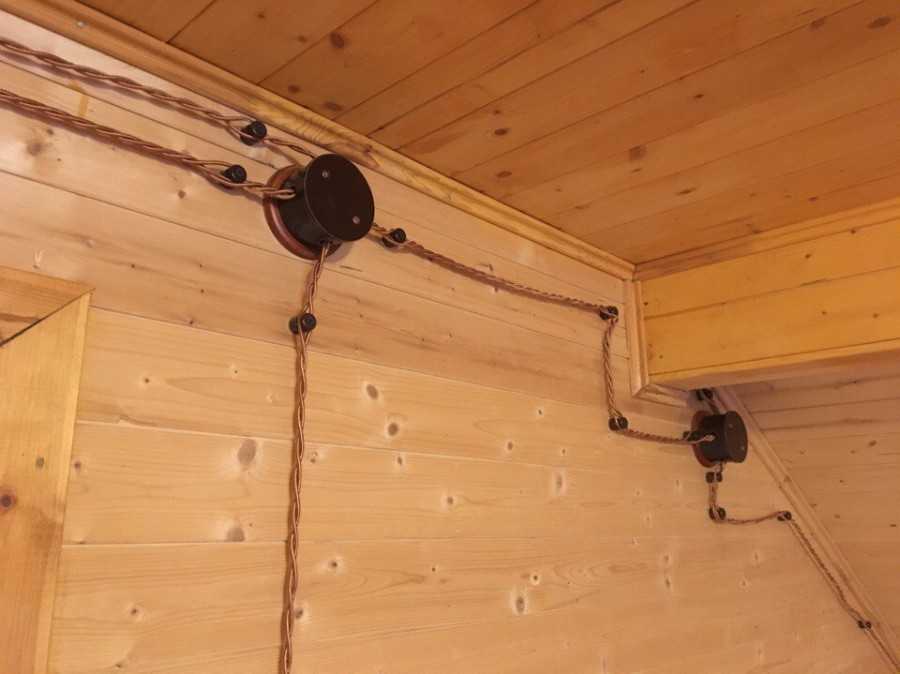

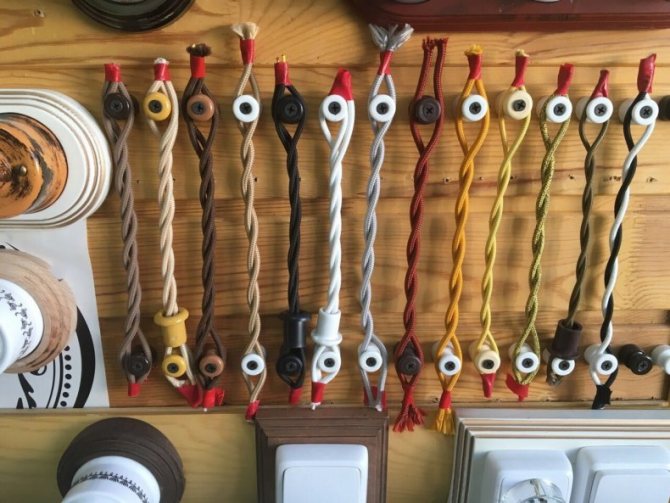

Фото ретро проводки

3+

Читайте здесь! Как собрать щиток — правильная сборка распределительного щитка. Монтаж основных элементов + инструкция с фото и видео

Требования к проводке открытого типа

Перед монтажом открытой электрической проводки следует обязательно составить схему расположения линий и прочих компонентов цепи, включая розетки, выключатели и распаечные коробки. Учтите несколько основных моментов:

Если при монтаже не используются защитные трубы и панели, то их следует заменить специальными скобами. Их применение исключит провисания кабеля из-за собственной массы. Две соседние скобы должны размещаться на расстоянии 300 мм при горизонтальном монтаже (600 мм при вертикальном).

Особенности установки открытой проводки

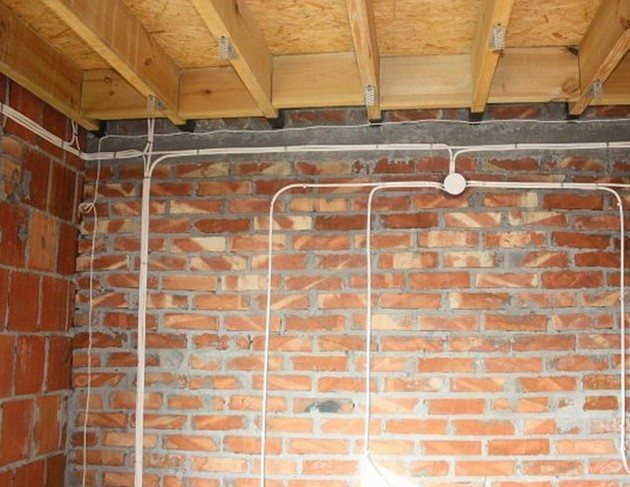

Электрическая проводка открытого типа актуальна в случаях прокладки кабеля выше плинтуса, рядом со стыками стен и потолочной плиты и в углах помещения. Выбранный провод должен быть максимально ровным. При размещении проводки в комнате с подвесным потолком кабель крепится к стенам.

Если проводов много, то обязательно используйте пропускные каналы. Размещать проводники непосредственно на подвесном потолке нельзя. Выше уже писалось: не забывайте о свободном доступе к соединительным и ответвительным коробкам.

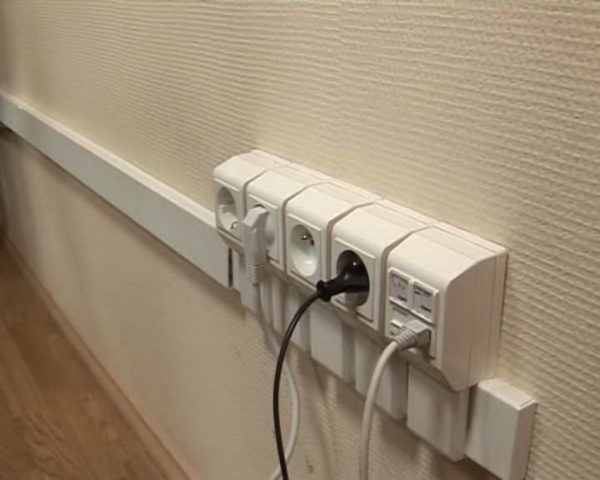

Укладка проводов в пропускных кабель-каналах

Открытая наружная и внутренняя электропроводка

Существует множество способов проложить провод. Его закапывают в грунт, замуровывают в стену, крепят на несущие конструкции, подвешивают в воздухе. Мы рассмотрим самую простую с точки зрения монтажа технологию: открытая электропроводка.

Определение звучит так: это способ прокладки кабеля, при котором он не находится в несущих конструкциях, и не скрыт под отделочными материалами. При этом наружная проводка должным образом закреплена, то есть она не раскачивается под воздействием атмосферных явлений.

Плюсы и минусы внешней проводки

Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.

Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.

Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.

Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.

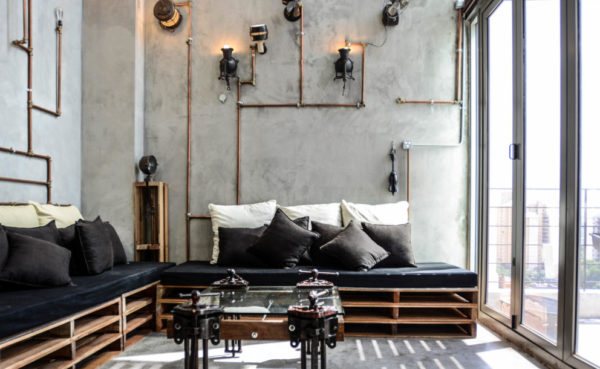

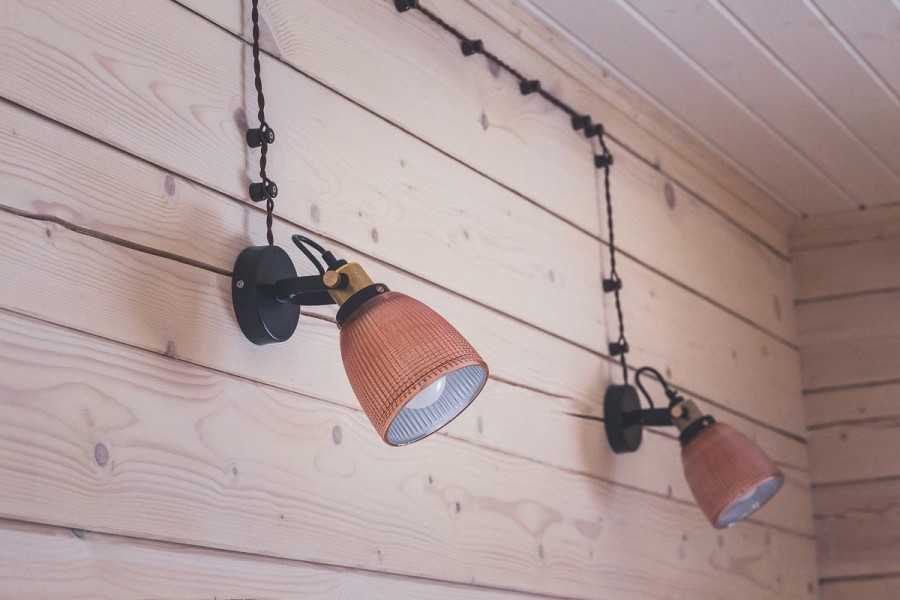

Электропроводка в лофте в стиле стимпанк

Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.

И наконец, поговорим о преимуществах и недостатках подобного способа

Что мы имеем в плюсе:

  • Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
  • При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
  • Ревизионный доступ: проводка легко осматривается в любой момент времени.
  • Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
  • Если вы передумаете — провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
  • Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.

Недостатки также имеются:

  • Главный из них — нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
  • Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
  • Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.

Монтаж скрытой электропроводки

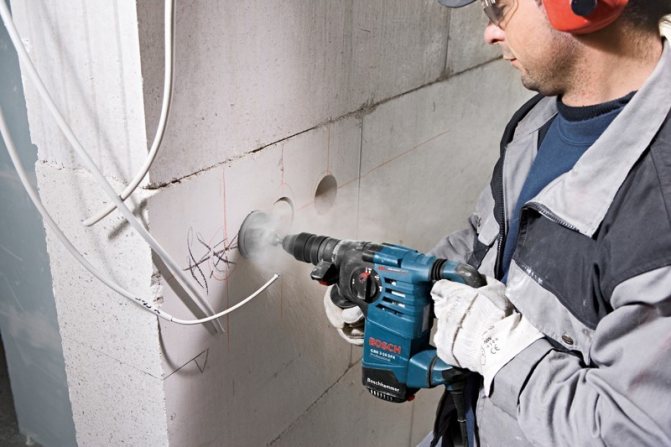

Чтобы убрать провода из виду, а также повысить безопасность пользования электричеством, необходимо провести штробление стен. Но прежде этого нужно высверлить отверстия для подрозетников. Для этого на дрель одевают специальную коронку диаметром 72 мм с алмазным напылением.

Когда все места для выключателей и розеток подготовлены, между ними прокладываются штробы. Это канавка в бетоне или кирпиче, в которую потом укладывают электрический кабель. Легче всего выемку в твердой стене сделать при помощи штробореза. Но можно заменить его и обычной болгаркой с алмазным кругом.

В этом случае прорезаются две параллельные канавки, а бетон между ними выбирается с помощью перфоратора. Далее выполняют укладывание в штробы электрического кабеля. Чтобы он не вываливался из пазов, его фиксируют в нескольких местах гипсовой штукатуркой.

Провода подключаются к розеткам и выключателям. После этого они соединяются в распределительной коробке. Далее проводится контрольное включение линии. Если все в порядке, приступают к штукатурке штроб.

Способы открытого монтажа проводки

Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.

Внешняя проводка в кабель-канале

Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:

Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.

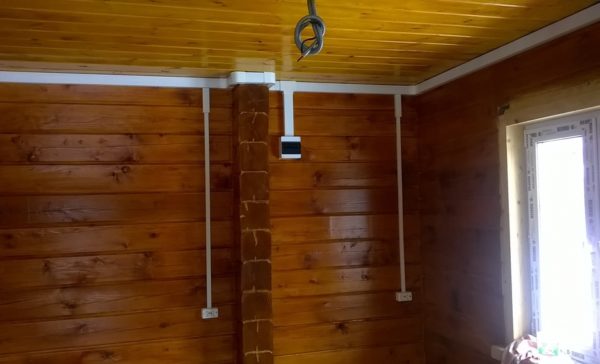

Монтаж наружной проводки в кабель-каналах

В комплекте с каналами есть все необходимые заглушки и уголки. Если чего-то не хватает, это всегда можно докупить отдельно. Данные приспособления бывают разных цветов, габаритов и стилистического оформления, поэтому можно найти варианты как для офисов, так и для жилых помещений.

Внешняя проводка в трубах

Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах. Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги.

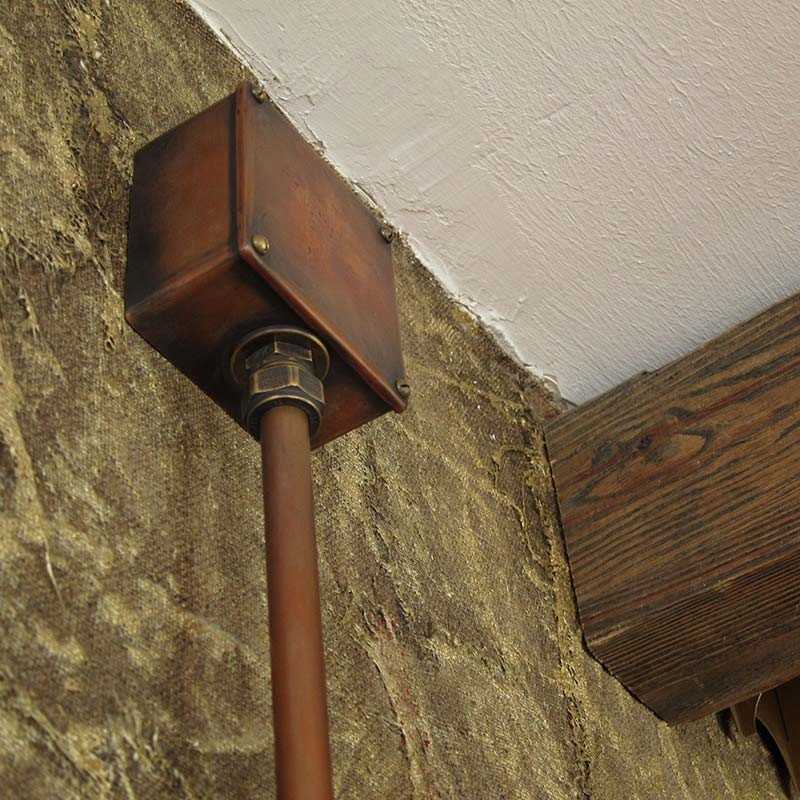

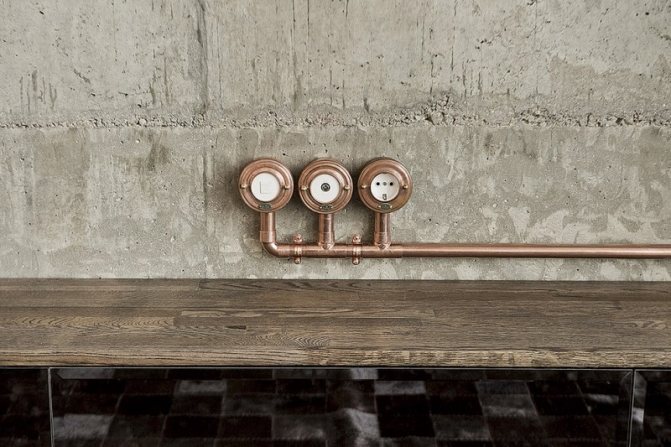

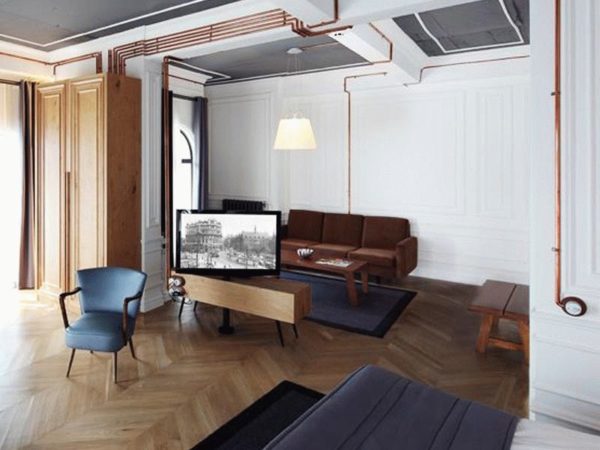

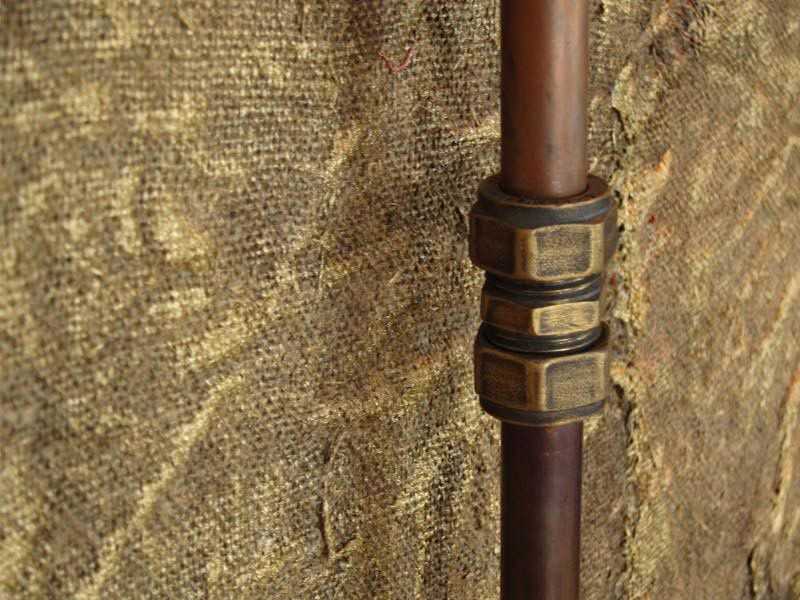

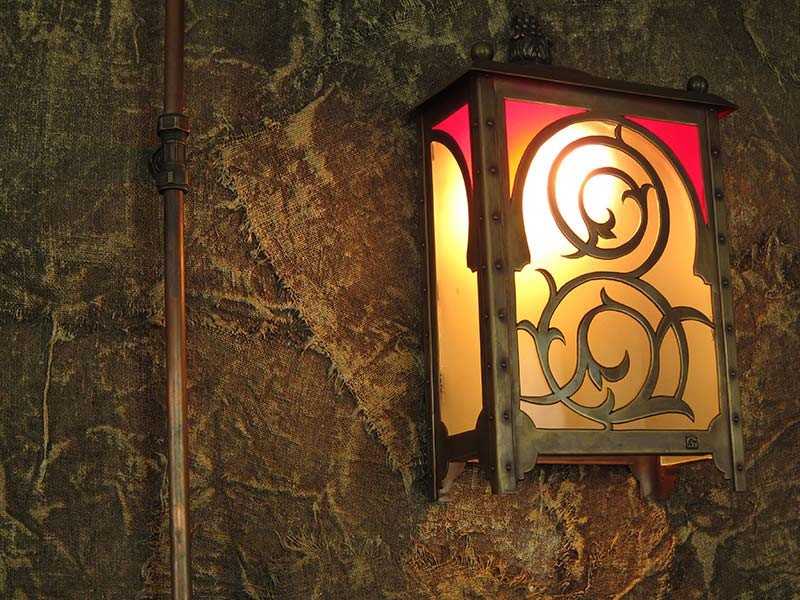

Наружная проводка в медных трубах

Наружная проводка открытым проводом

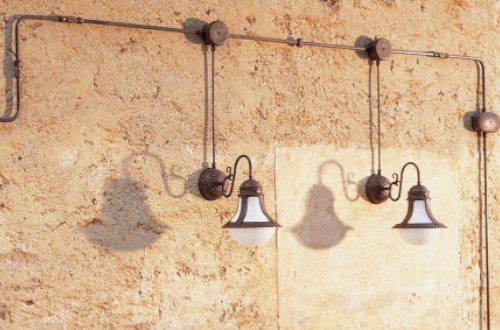

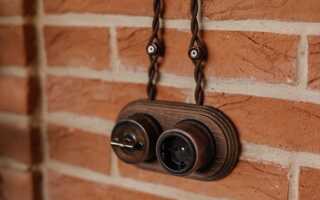

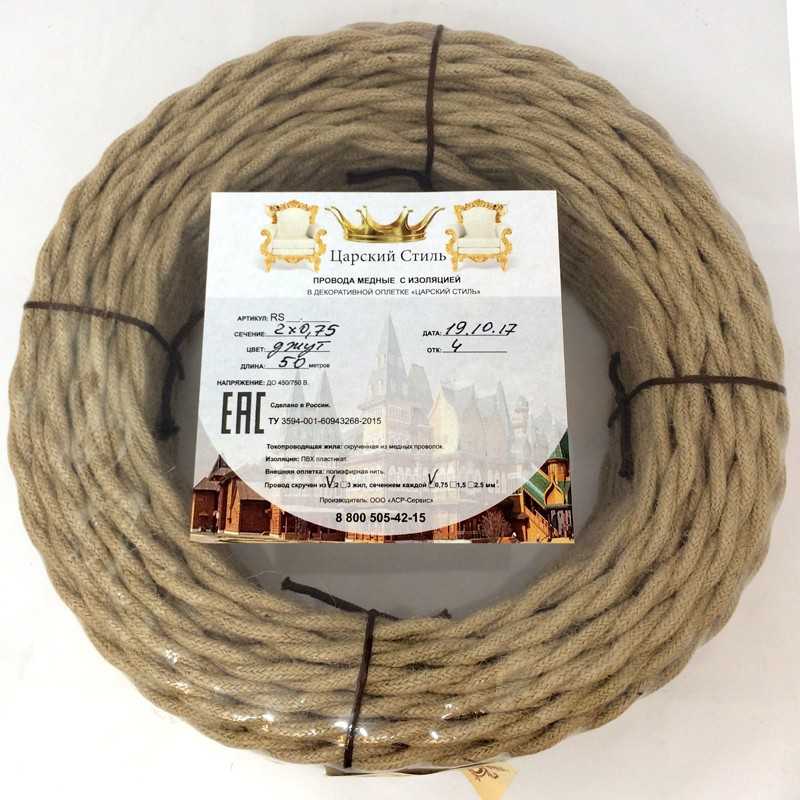

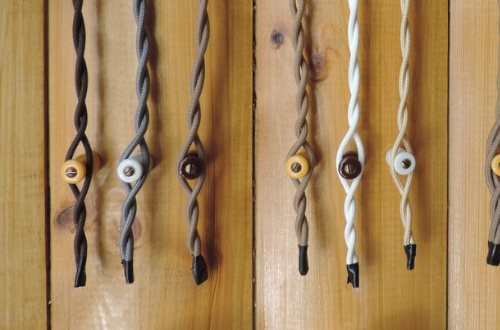

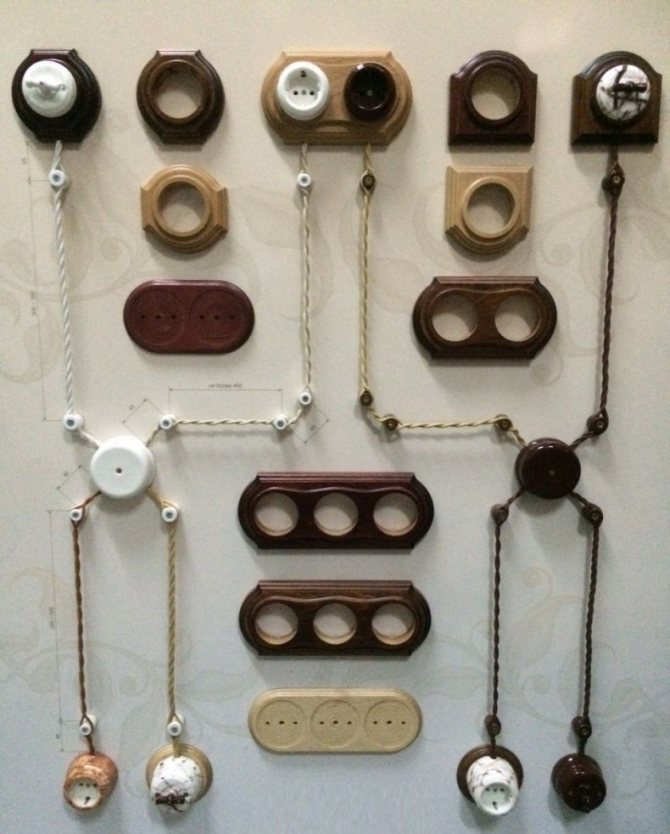

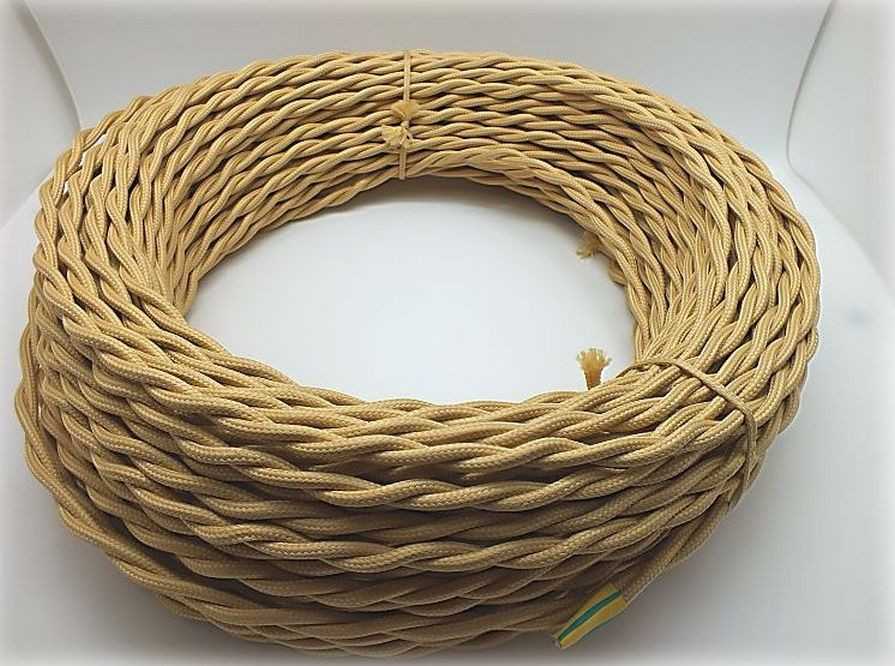

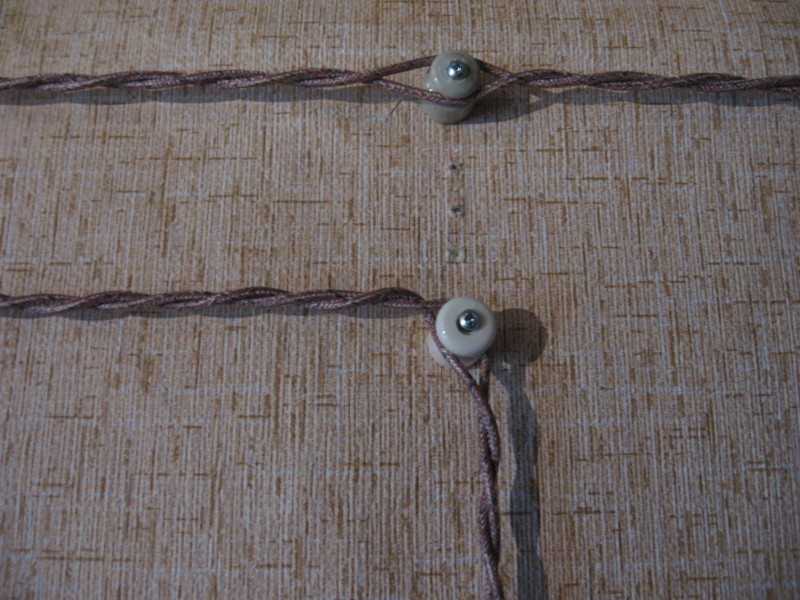

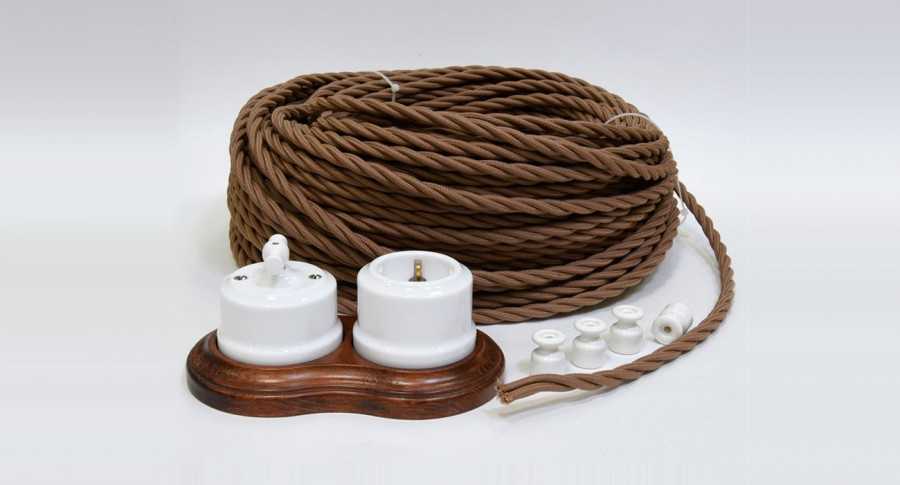

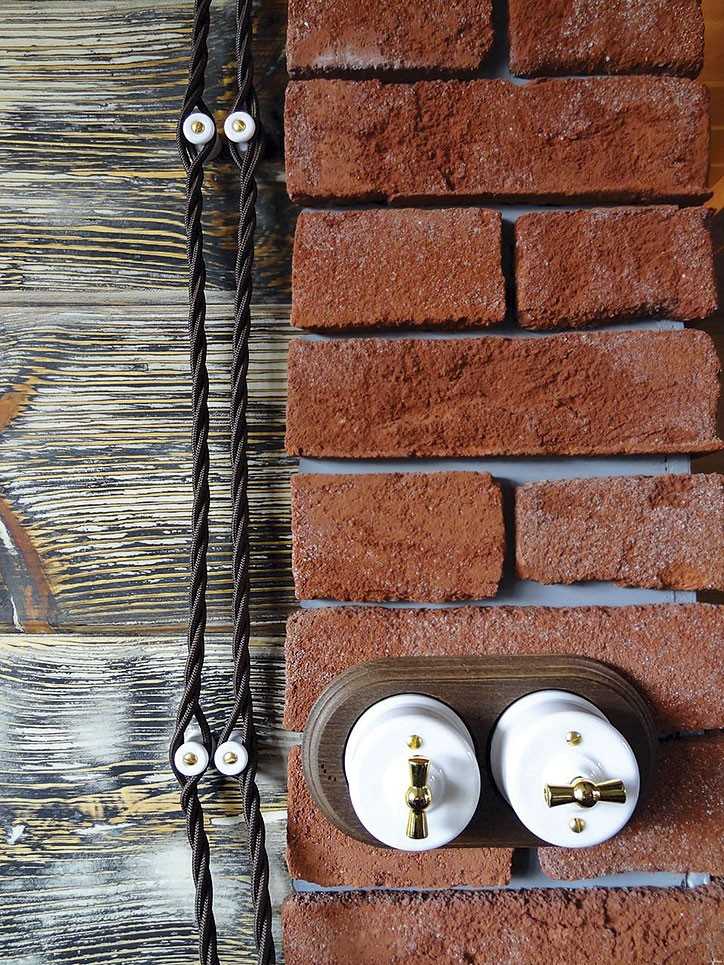

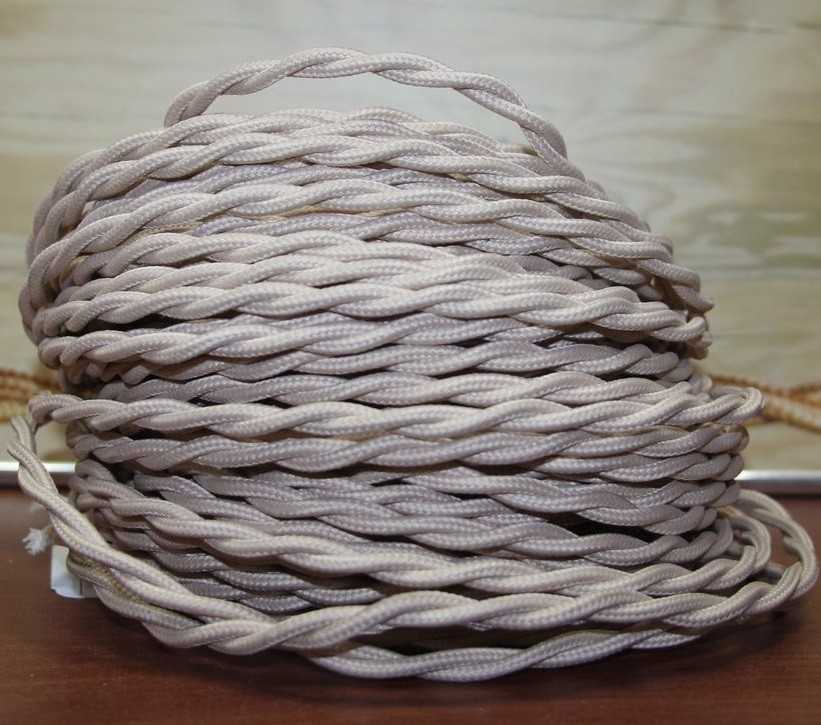

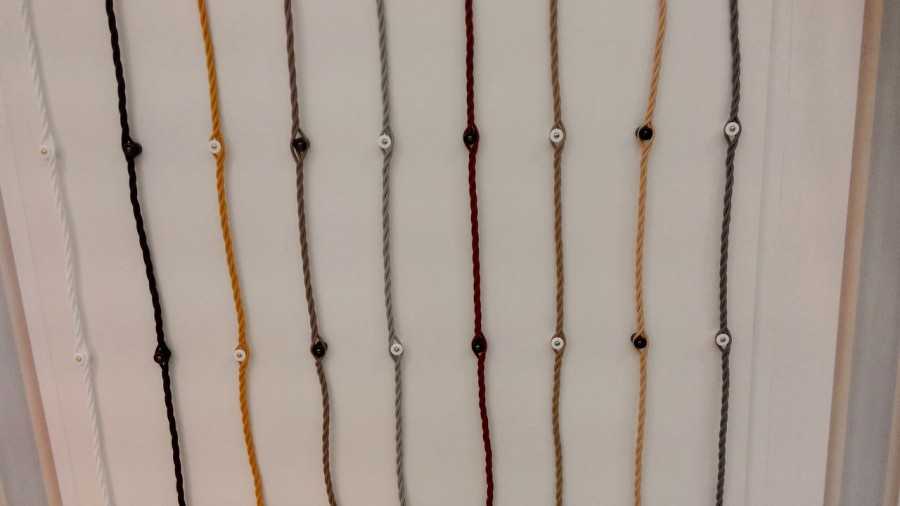

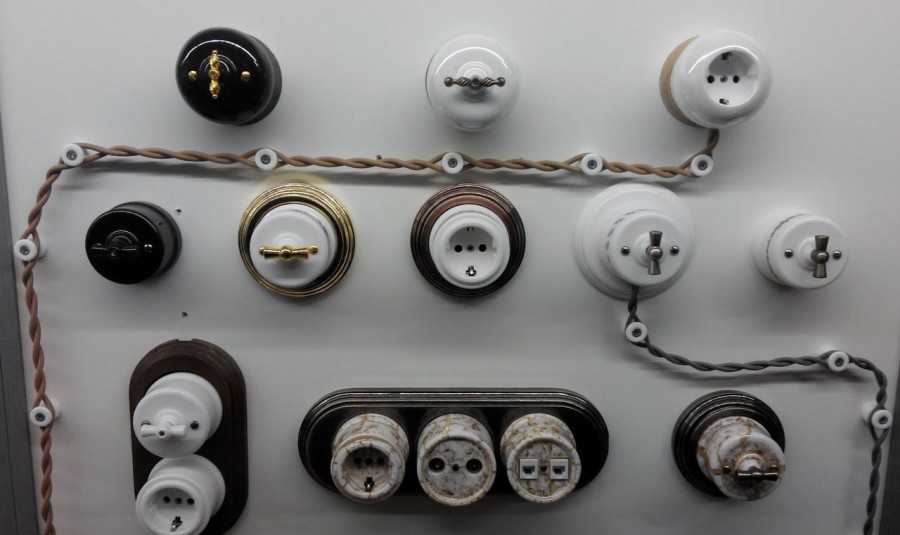

Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки. Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.

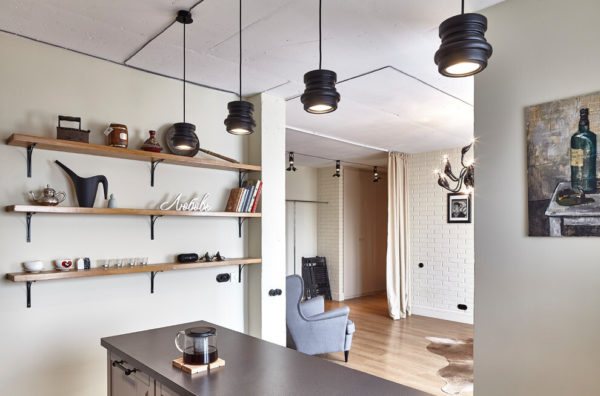

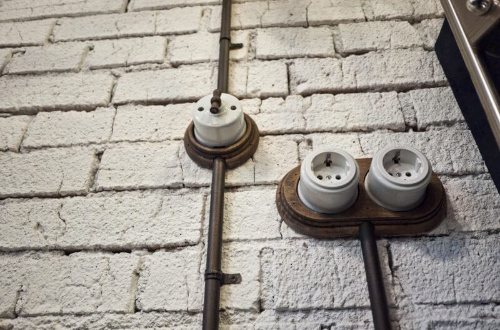

Проводка открытым кабелем в интерьере квартиры

Разводка через плинтус

Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.


Плинтусный кабель-канал с розетками

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

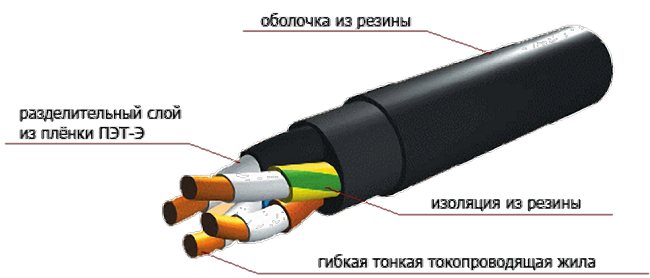

  • Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
  • Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

  • Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.

  • Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности.

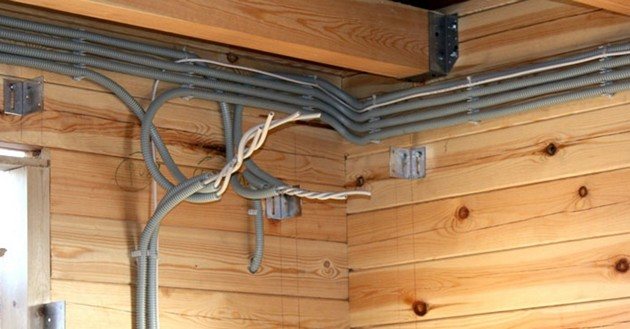

    Идеальный вариант — укладка в стальные трубы или несгораемые гофры.

  • В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
  • Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
  • Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
  • Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
  • В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
  • Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
  • Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
  • Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.

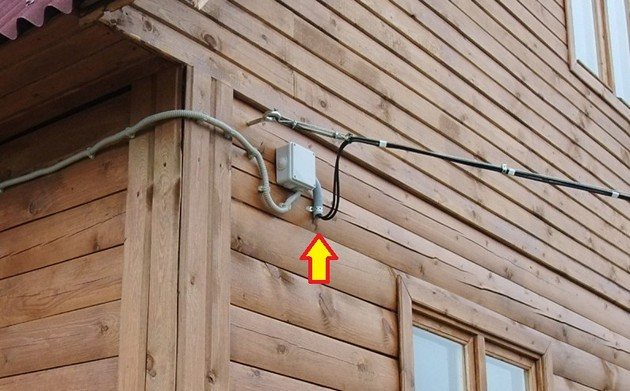

  • Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
  • Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
  • Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения.


    Пусть это не всегда эстетично выглядит, зато проводка в безопасности.

  • При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Где запрещена такая проводка

Открытая проводка категорически запрещена (или к ней предъявляются дополнительные требования) в помещениях с повышенным уровнем влажности и постоянными перепадами температур. К ним относятся ванные комнаты, сауны, парилки, кухни. В данном случае нужно использовать полностью герметичные трубы. Нельзя размещать провода открытым способом на крупных складах и в непосредственной близости со взрывоопасными объектами.

Тем не менее, порою проводка открытого типа — единственный способ электрификации помещения. Тогда следует выбирать кабель с несколькими изоляционными слоями, изготовленными из огнеупорных материалов. Бывают и обратные ситуации: например, в деревянном доме не рекомендуется скрытая проводка.

Несмотря на полную противоположность скрытой проводке, монтаж электрического кабеля открытым методом имеет свои достоинства, благодаря чему может использоваться там, где невозможно (или не хочется) спрятать проводники. При соблюдении всех правил эксплуатации и безопасности такой способ применим практически на любом объекте.

Источник

Причины, по которой выбирают наружную проводку

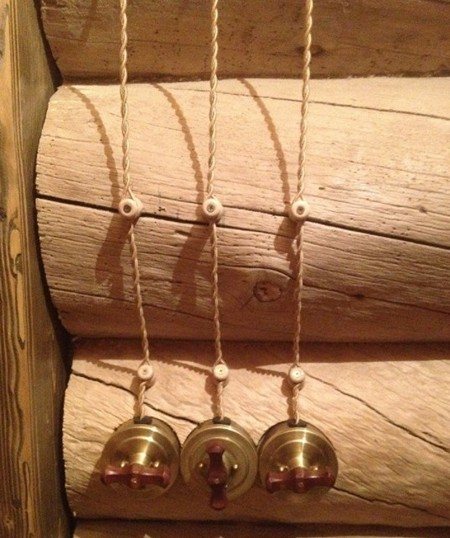

Первая причина ясна — эстетические соображения. Вторая — технические сложности при выполнении скрытой проводки в домах из бревна. По требованиям ПУЭ в сгораемых конструкциях (деревянных стенах) прокладка проводки может проводится только в глухих (без перфорации) металлических коробах. Второй вариант — в негорючей штукатурке. Причем окружать проводник должен слой в 1 см. Мягко говоря, это трудновыполнимо.

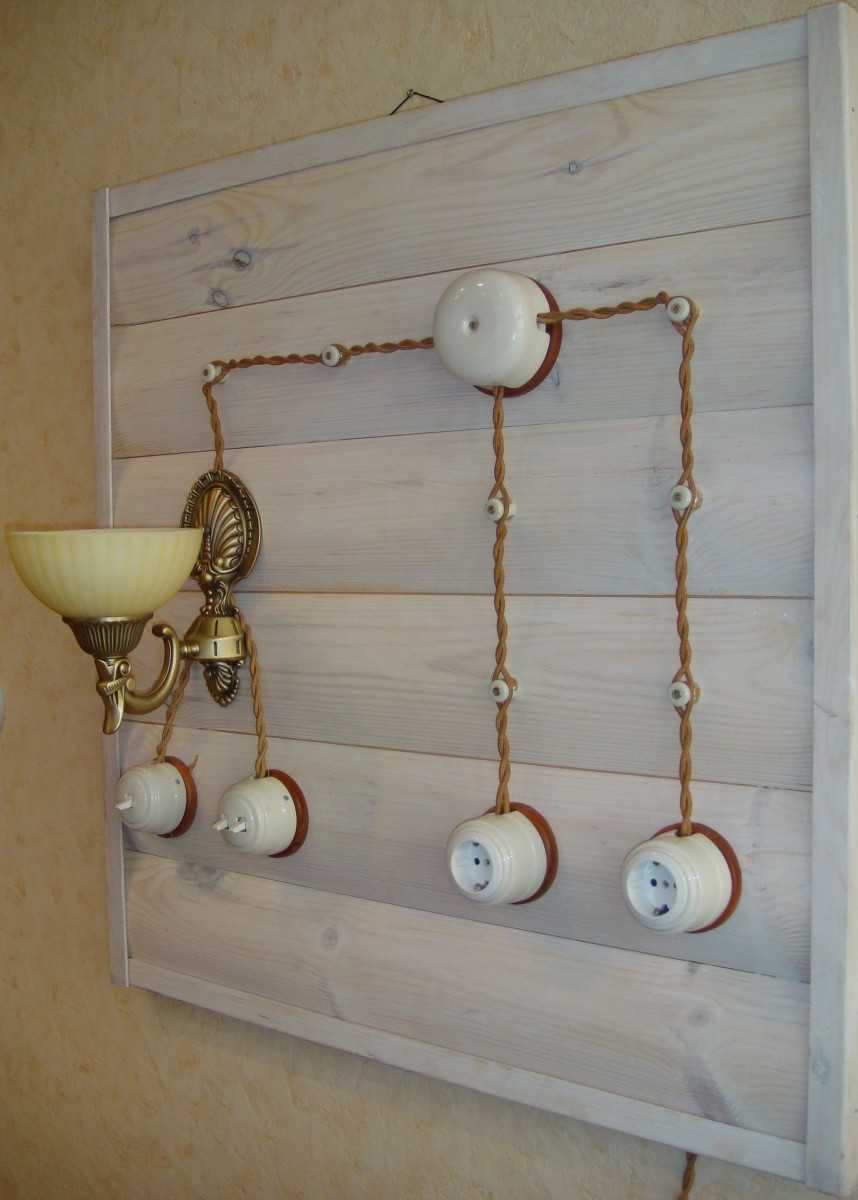

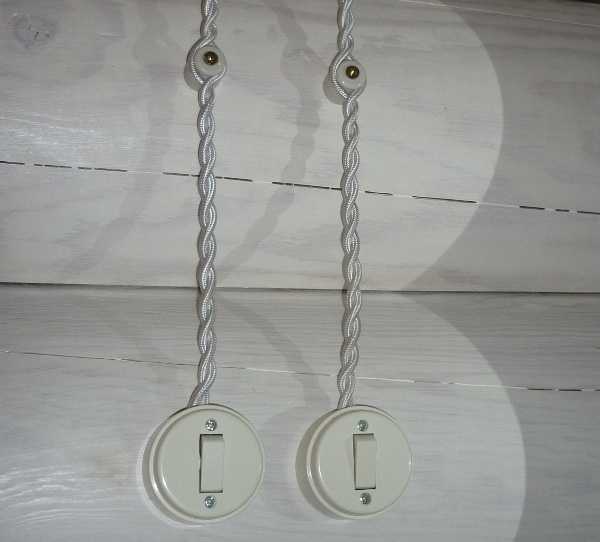

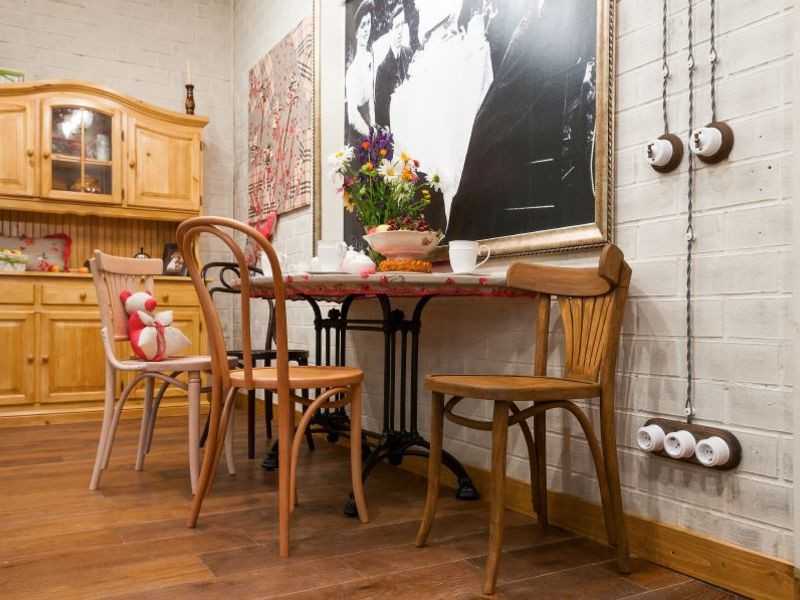

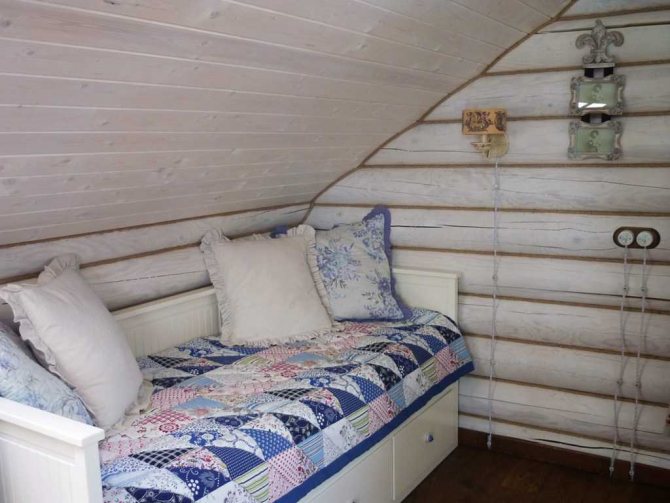

Грамотно сделанная ретро проводка служит украшением интерьера

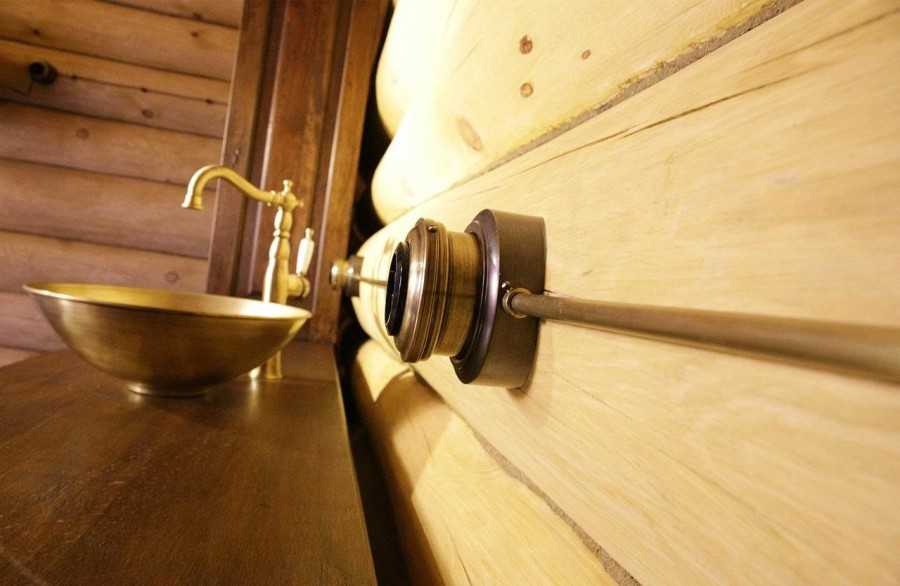

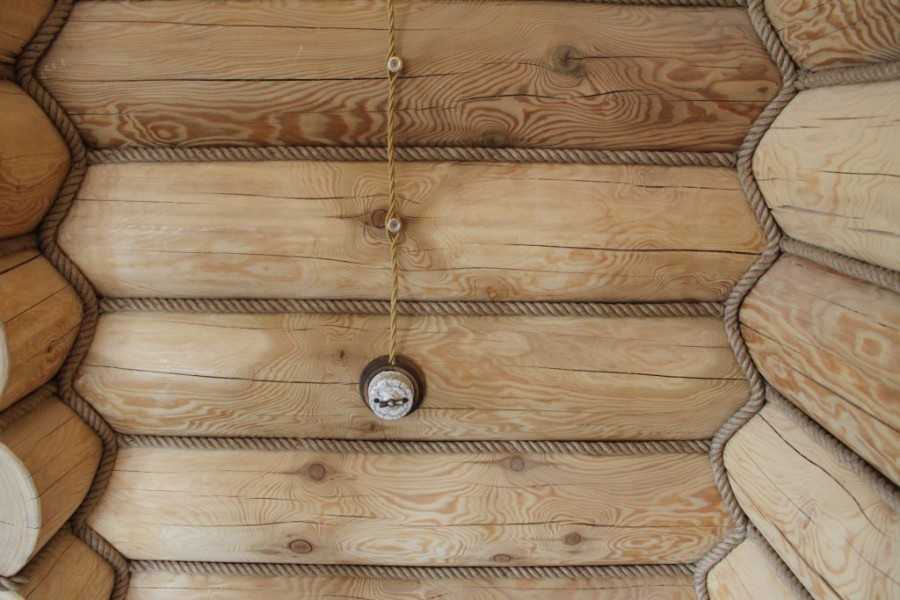

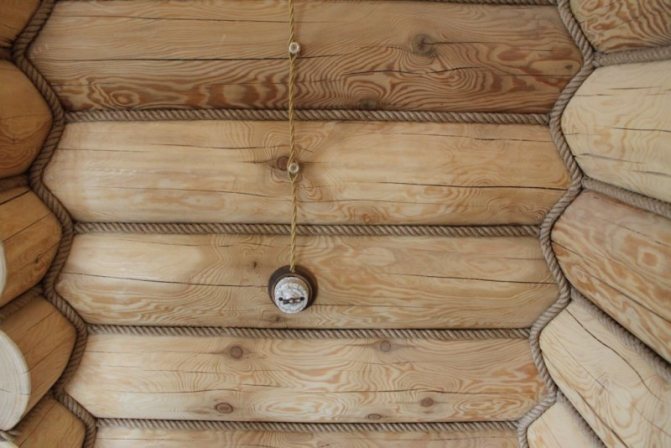

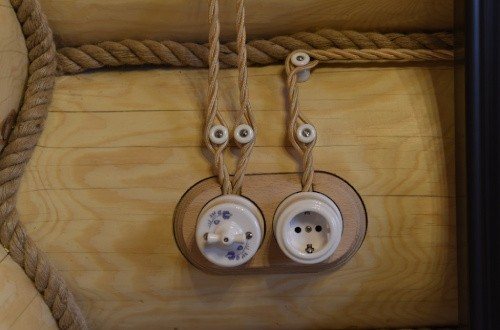

Проблема в прокладке кабеля проводки в металлических коробах состоит не только в том, что придется делать глубокие штробы. Основная сложность в том, что деревянный дом все время меняет свою высоту. Даже после того как прошла основная усадка, изменения есть и носят они сезонный характер — во влажные периоды стена становится выше, в сухие оседает. Разница в высоте может составлять до 5-7 см на один этаж. Так как металлические короба не тянутся, это становится серьезной проблемой. В общем, получается, что открытую проводку сделать проще. Ну а раз уж провода будут тянуться поверх, то из них можно сделать украшение, что и получается, если грамотно сделать ретро-проводку.

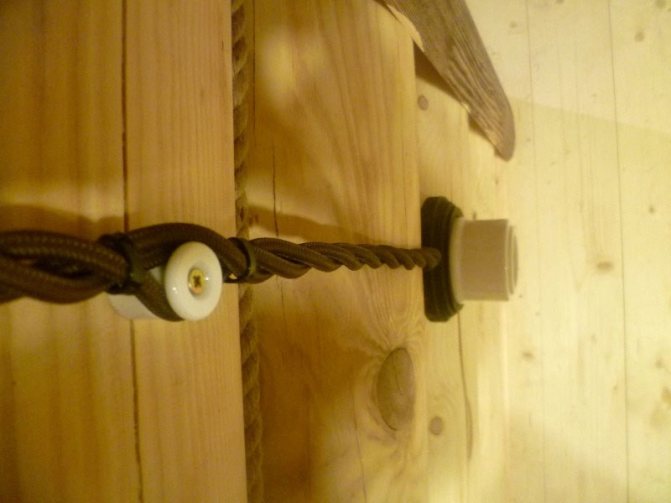

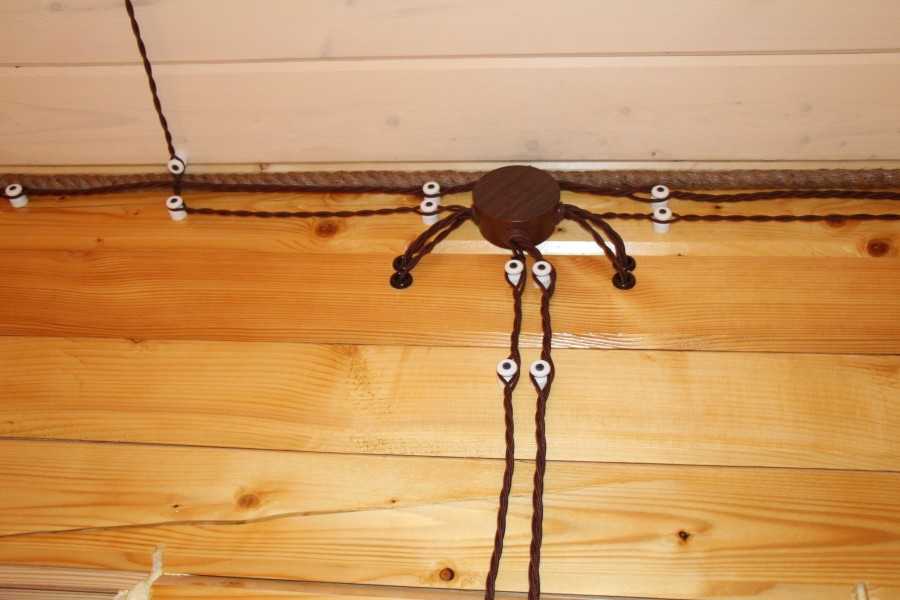

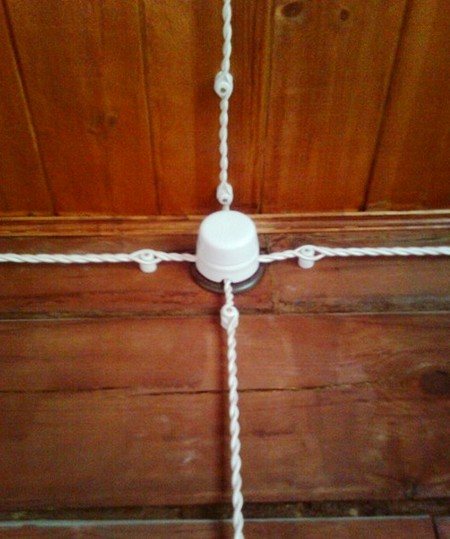

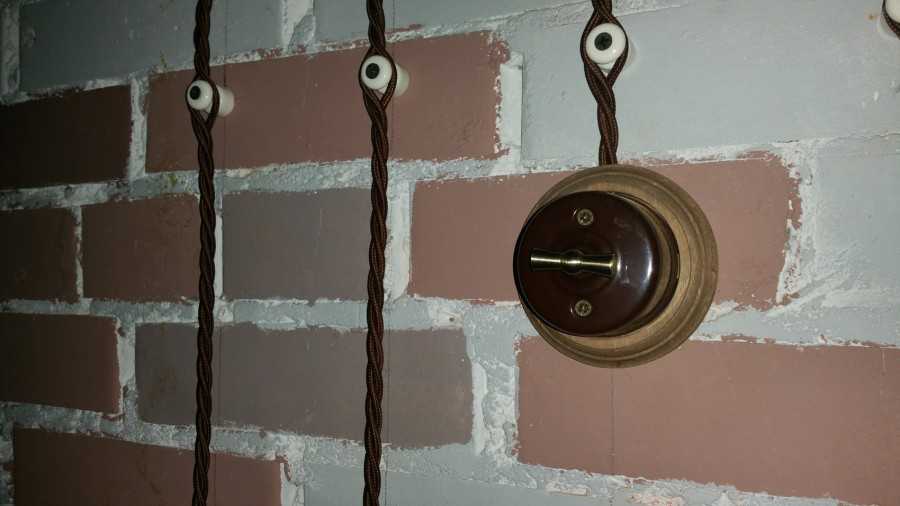

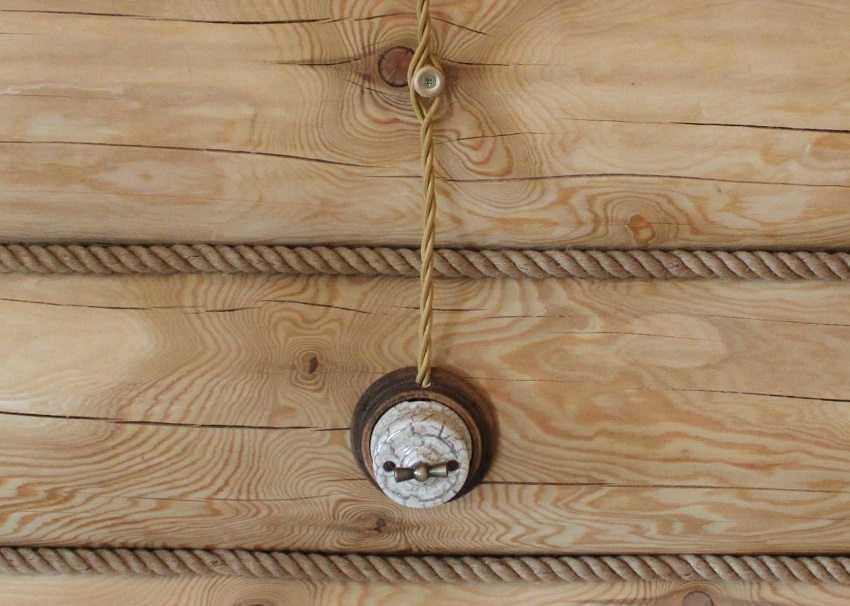

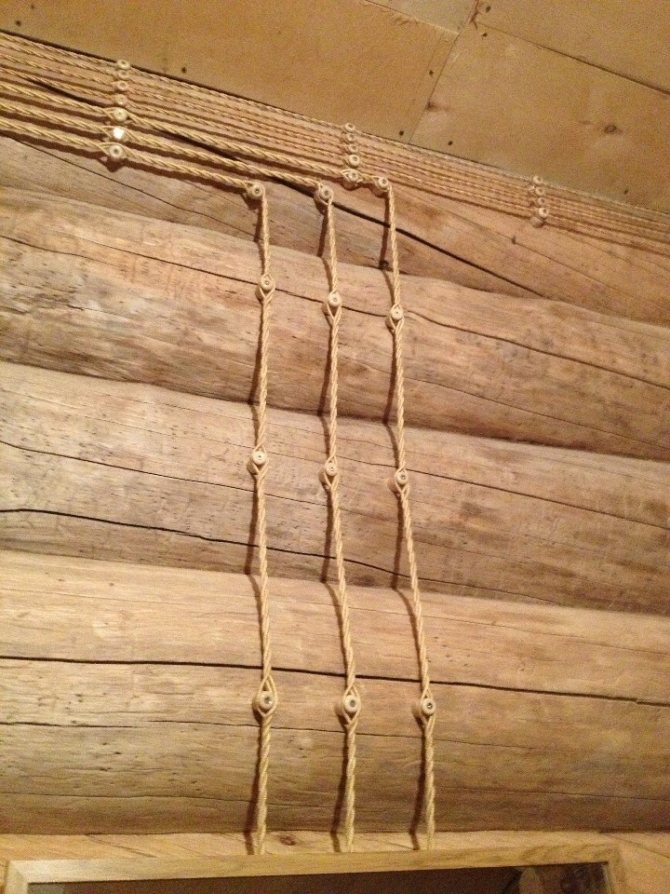

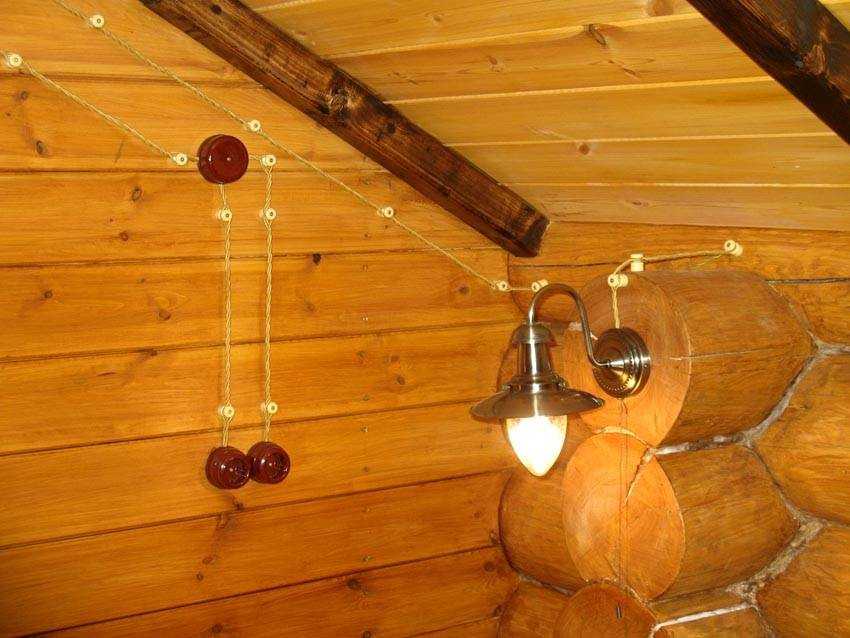

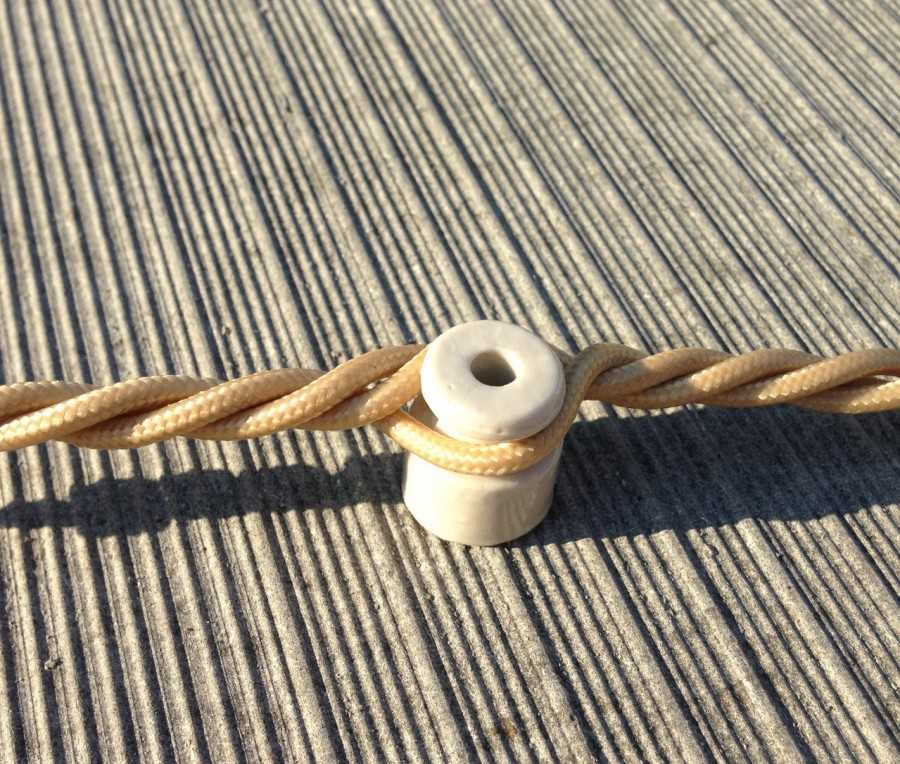

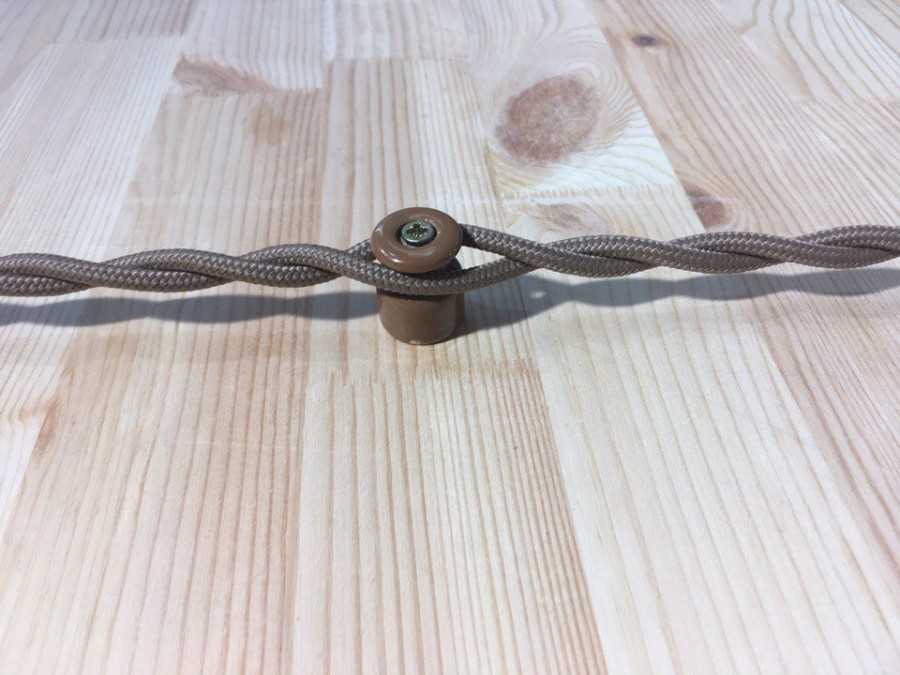

С точки зрения пожарной безопасности она вполне соответствует требованиям: монтируется на расстоянии 12-18 мм от горючих стен, опирается на керамические или металлические (негорючие) изоляторы. Провод для прокладки используется витой, с пониженной горючей способностью. Так что и с этой стороны проблем нет.

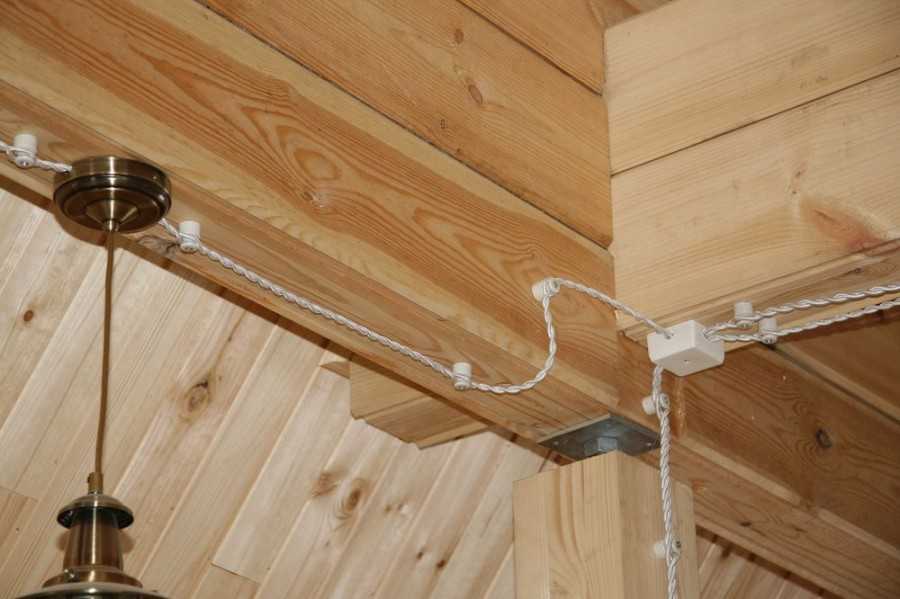

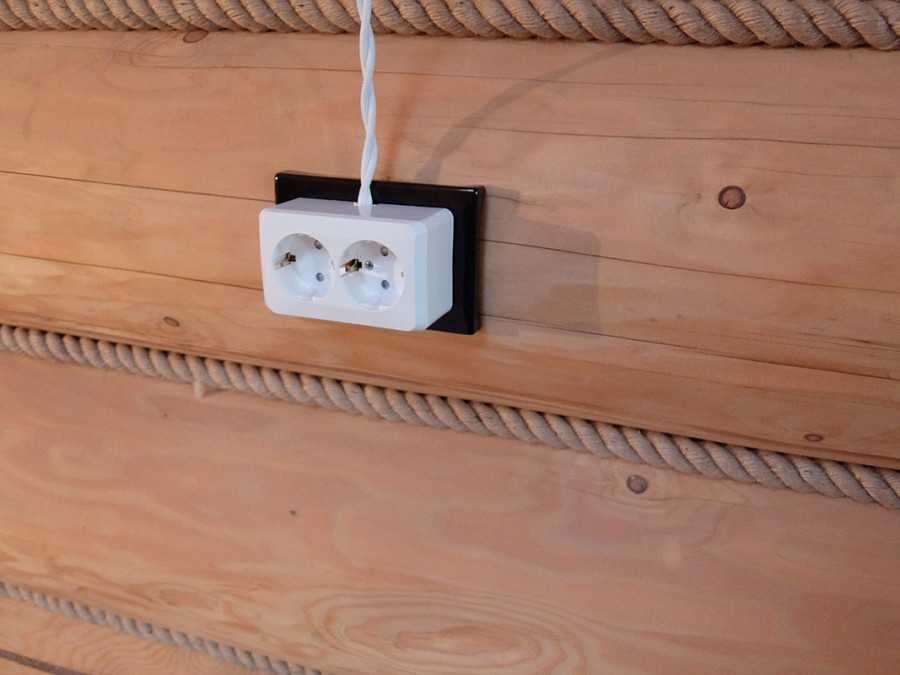

Если выдержать все в едином стиле, выглядит очень неплохо

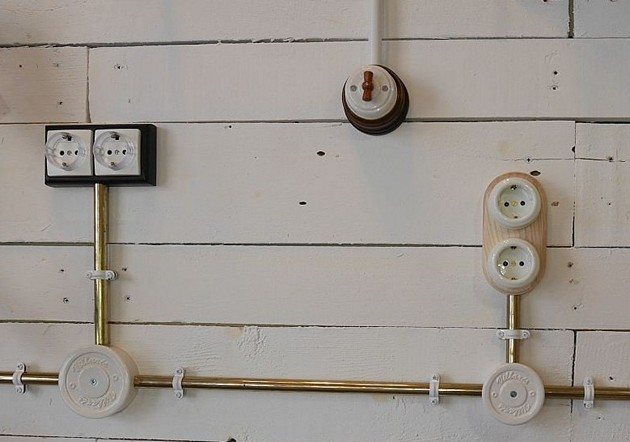

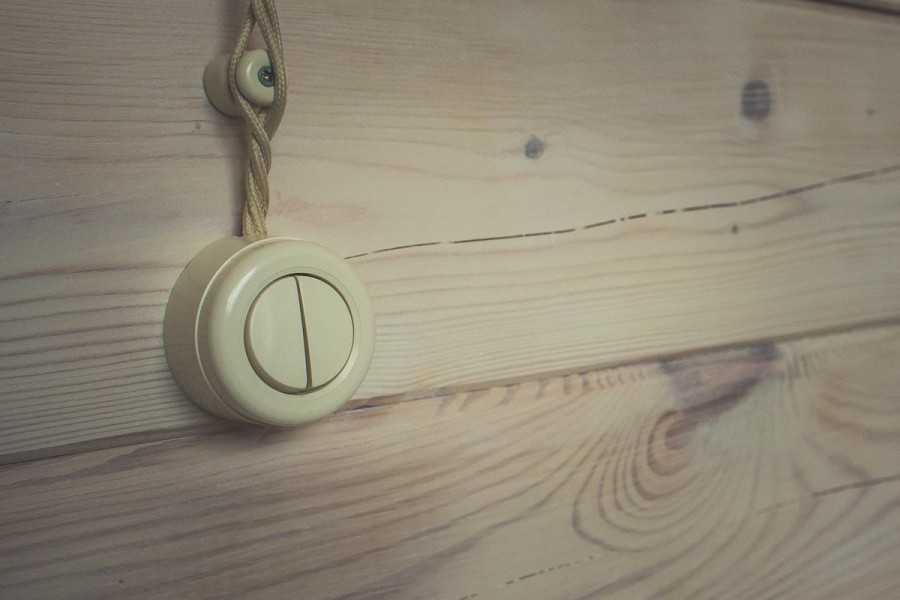

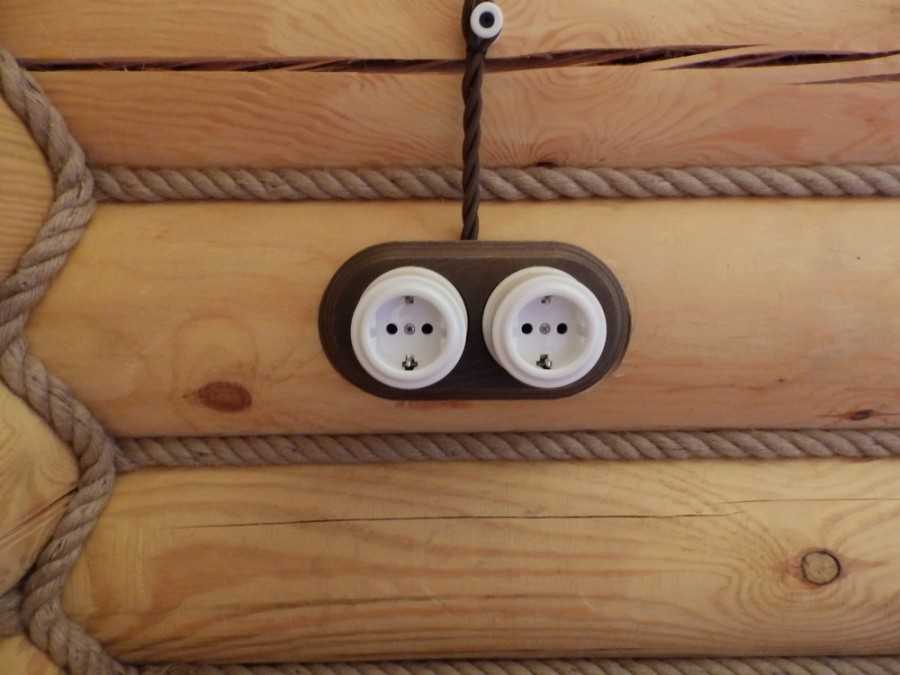

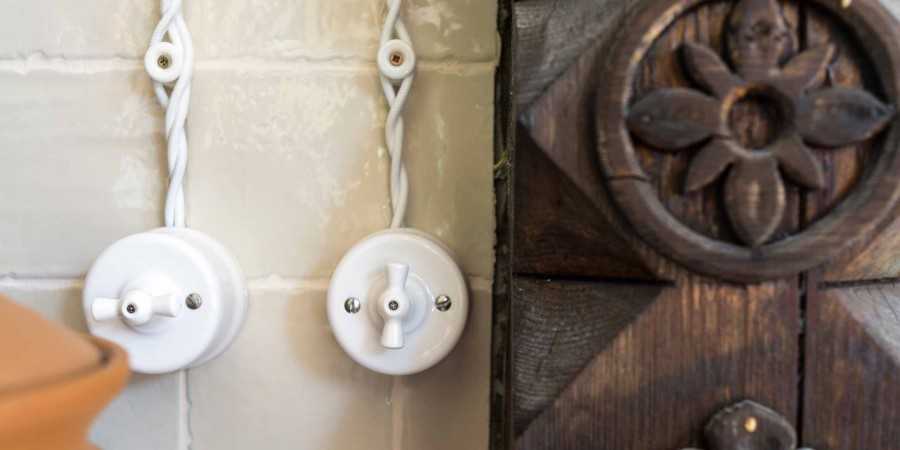

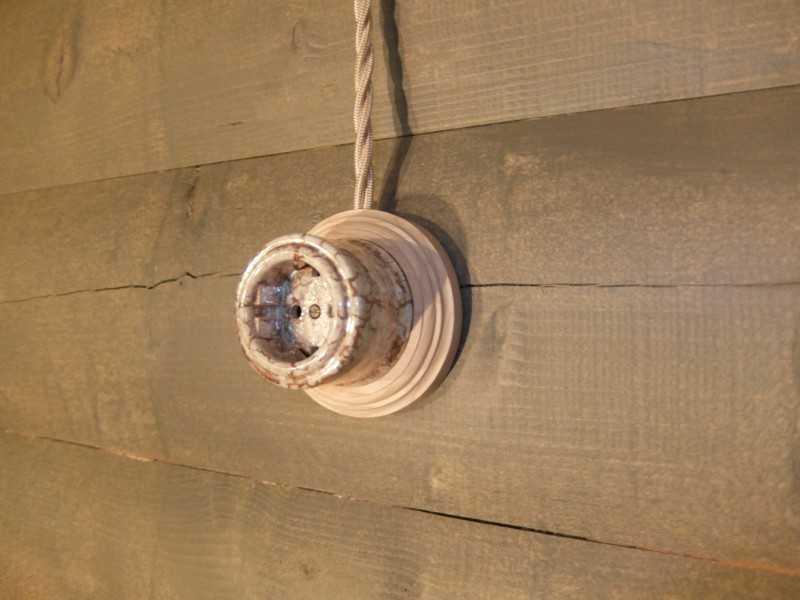

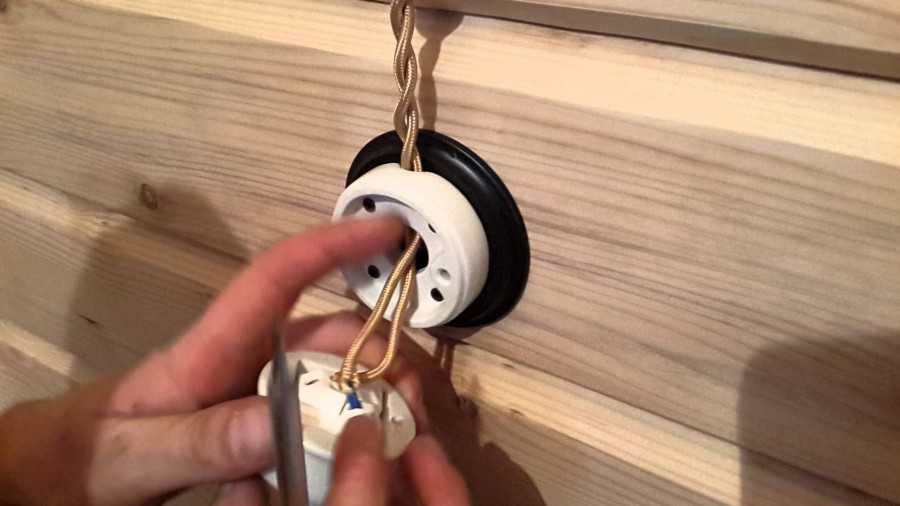

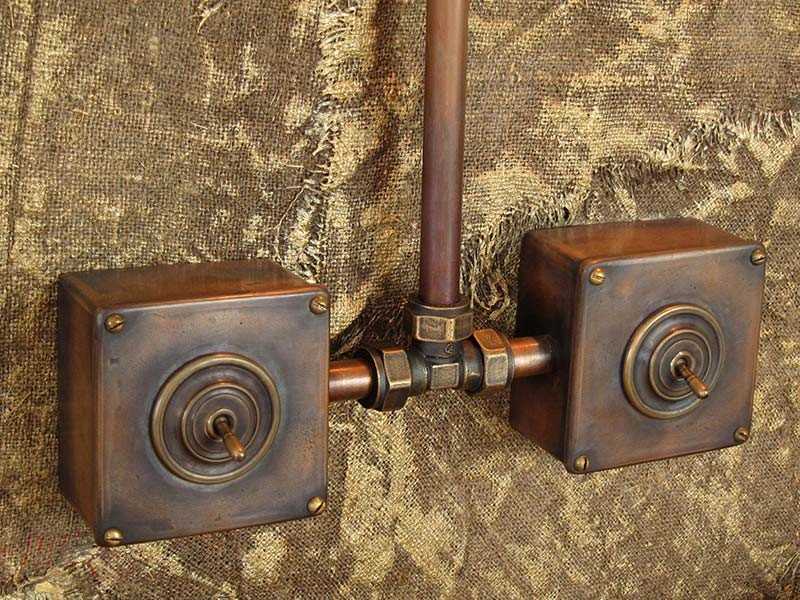

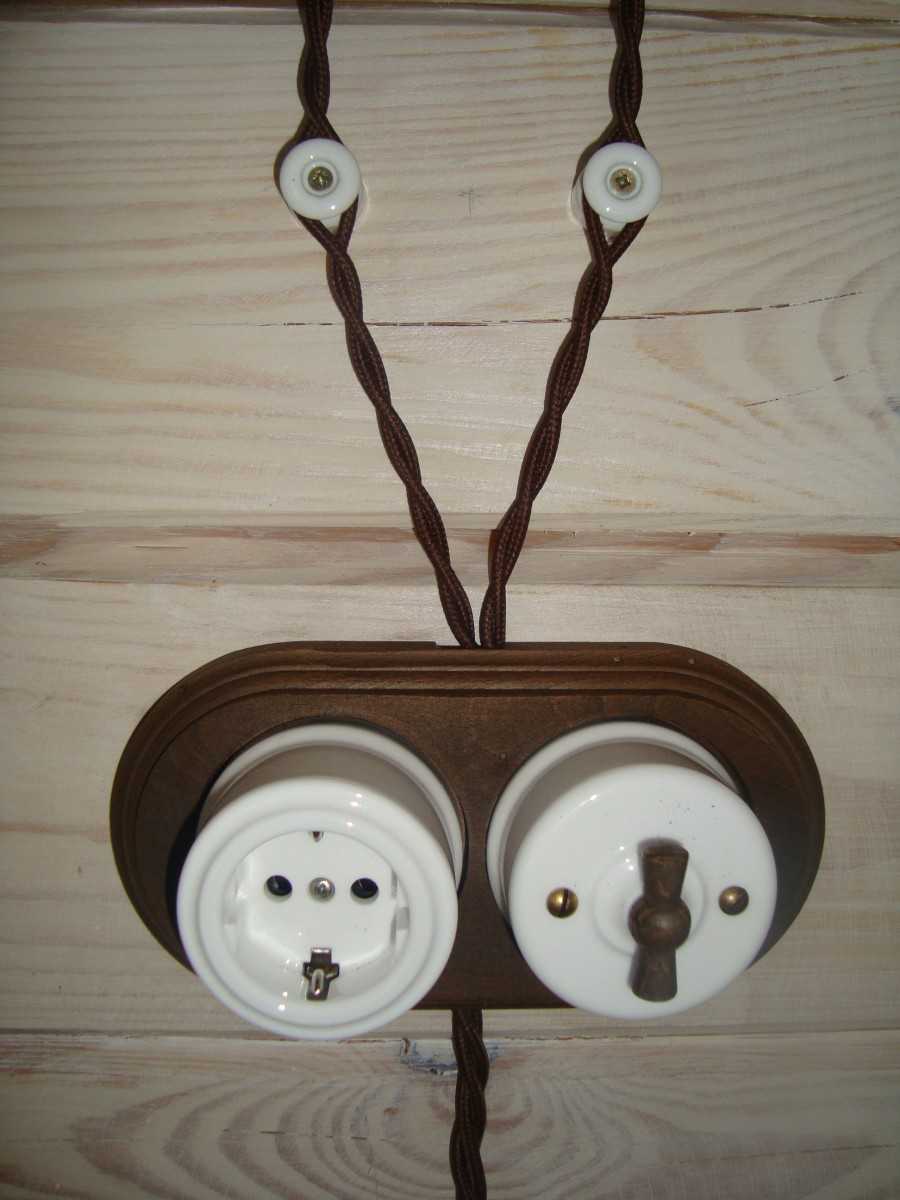

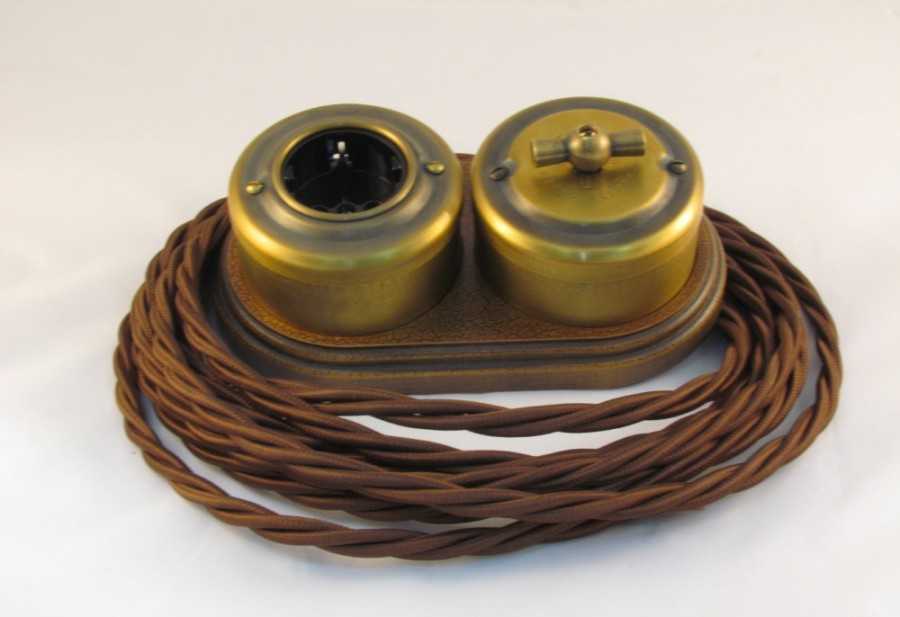

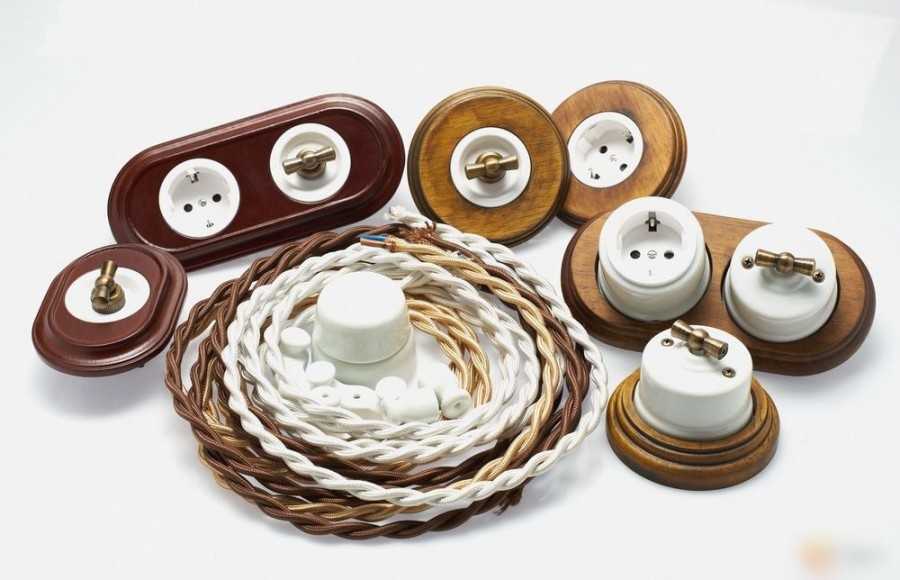

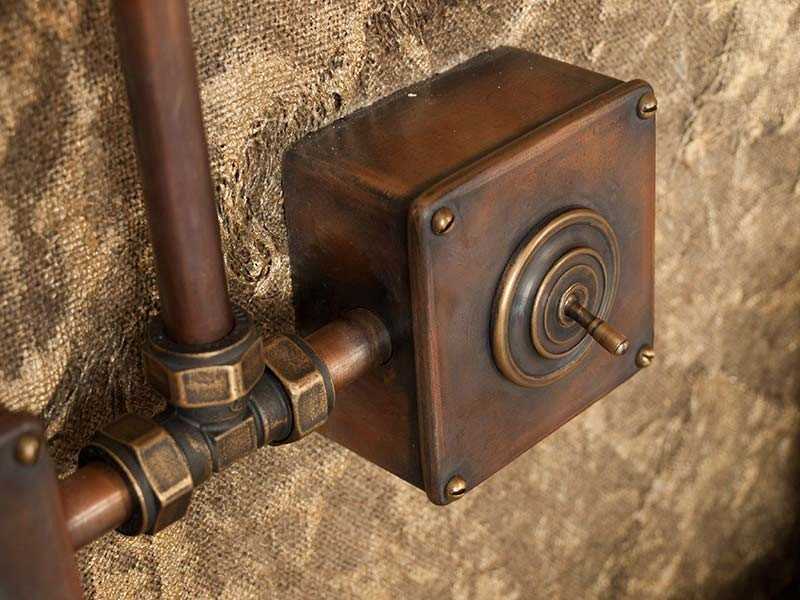

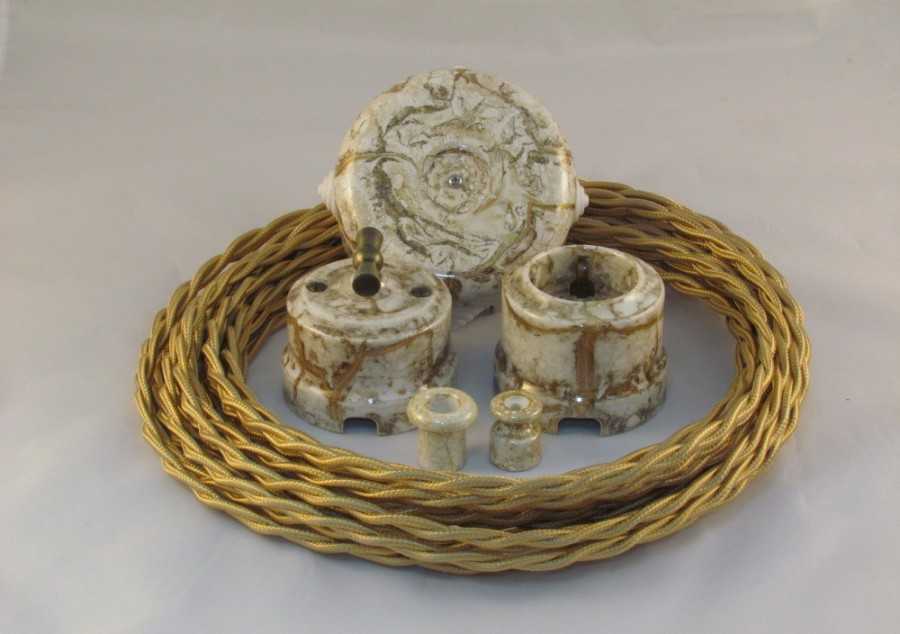

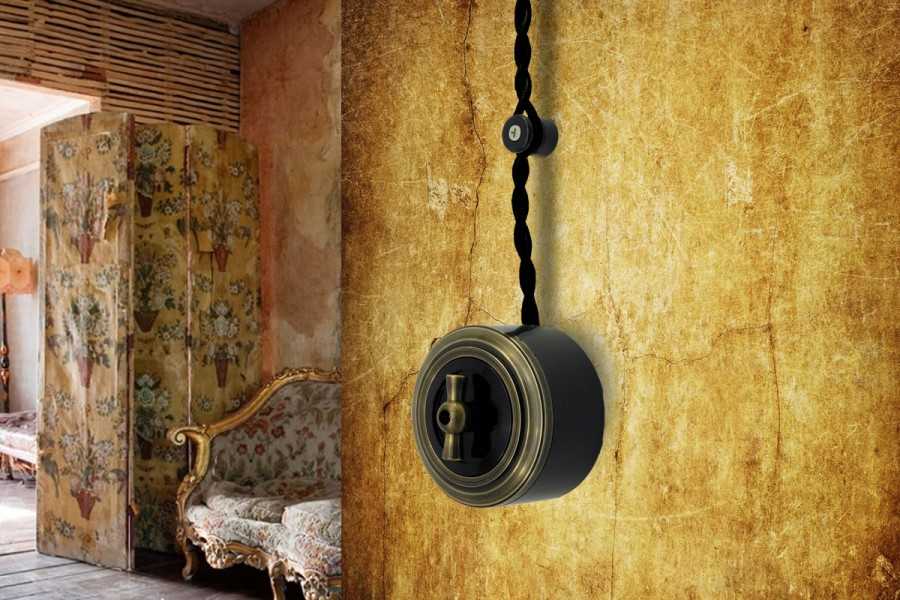

Розетки, выключатели, распаечные (монтажные) коробки можно использовать обычные — пластиковые. Но чтобы выглядело все органично, имеет смысл поставить фарфоровые или металлические и тоже в стели «ретро». Они также отвечают требованиям безопасности, так как сделаны из несгораемого материала.

Ссылка на основную публикацию
