Наконечник ТМЛ – это специальное приспособление, которое позволяет создать наилучший контакт проводов устройства с сетью. Буква «Т» в маркировке обозначает, что деталь сделана из трубы. Буква «М» говорит о том, что изделие сделано из меди, а буква «Л» означает, что контакт луженный.

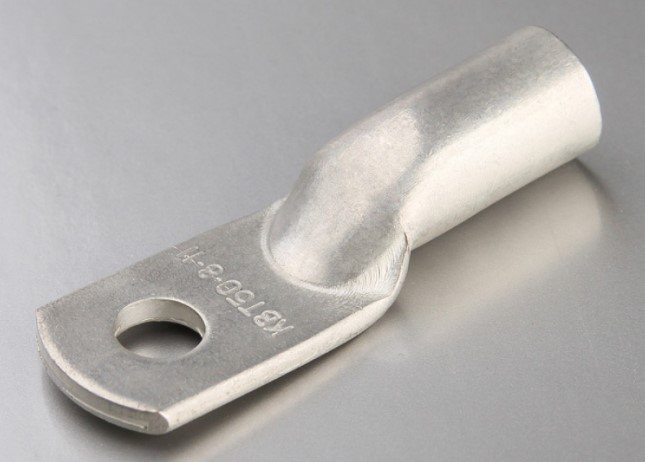

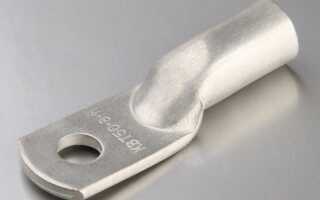

Медный луженный наконечник

В этой статье мы постарались рассмотреть, какие существуют наконечники и для чего они предназначаются.

Общие сведения

Простого подключения бытового прибора к сети порой бывает просто недостаточно. При наличии плохого контакта провод начнет испытывать различные перегрузки при подаче напряжения. Соответственно, это приведет к выходу устройства из строя или возгоранию проводки.

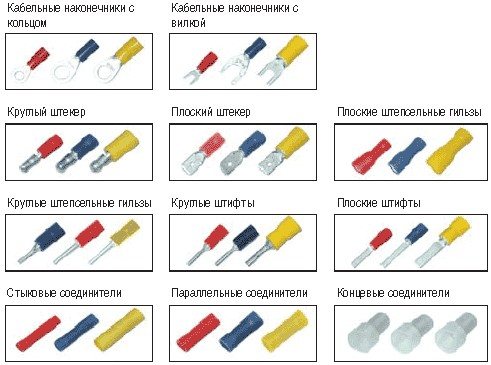

Популярные наконечники для проводов

Чтобы не возникали подобные неприятные ситуации нужно убедиться, что соединение выполнено надежно. Помочь справиться с подобными проблемами позволяет наконечник ТМЛ. Производители изготовляют этот элемент из различных материалов, но наиболее качественным считается медь.

Как подобрать?

При выборе наиболее подходящего кабельного наконечника для конкретной ситуации следует руководствоваться принципом соответствия сечения жилы и диаметра гильзы, в которую та будет вставляться. Данный принцип актуален для любого способа фиксации, не зависимо от того, собираетесь вы ее обжимать, затягивать или паять. Так как при использовании большего диаметра хвостовика, чем у жилы, у вас останется свободное пространство, которое будет значительно ухудшать контакт. Заполнять его обломками проволоки или припоем не рекомендуется, так как это может в полной мере решить проблему.

Пластину кабельного наконечника выбирают таким образом, чтобы диаметр отверстия соответствовал сечению прижимного болта или клеммы. Некоторые габаритные размеры, в зависимости от сечения жилы приведены в таблице:

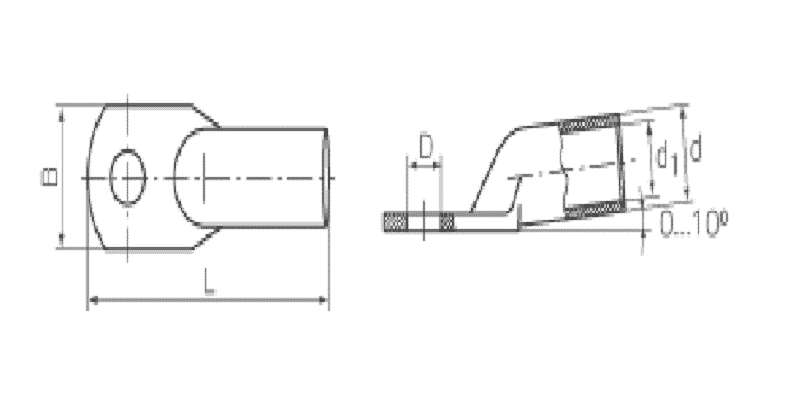

Рис. 4: габаритные параметры кабельного наконечника

Таблица: габаритные размеры кабельных наконечников

Сечение (мм²) Размеры (мм)
D B L d d
2.5 4.3 8 28 5 2.6
2.5 5.3 10 28 5 2.6
2.5 6.4 12 30 5 2.6
4 5.3 10 32 5 3
4 6.4 12 32 5 3
6 5.3 10 32 6 4
6 6.4 12 32 6 4
10 5.3 11 40 8 5
10 6.4 14 40 8 5
10 8.4 16 40 8 5
16 6.4 14 40 9 6
16 8.4 16 40 9 6
25 6.4 15 45 10 7
25 8.4 16 45 10 7
35 8.4 16 50 11 8
35 10.5 20 50 11 8
35 8.4 18 60 12 9
35 10.5 20 60 12 9
35 13 22 60 12 9
50 8.4 20 63 13 10
50 10.5 20 63 13 10
50 13 22 63 13 10
70 8.4 20 63 14 11
70 10.5 22 63 14 11
70 13 24 63 14 11
95 10.5 24 65 16 13
95 13 24 65 16 13
120 10.5 28 75 19 15
120 13 28 75 19 15
120 10.5 30 75 20 16
120 13 30 75 20 16
150 13 34 81 22 17
150 17 34 81 22 17
150 13 35 85 24 18
150 17 35 85 24 18
185 13 36 90 25 19
185 17 36 90 25 19
185 13 38 90 26 20
185 17 38 90 26 20
240 13 40 95 27 21
240 17 40 95 27 21
240 21 40 95 27 21
240 17 45 105 30 23
240 21 45 105 30 23
300 17 48 105 32 24
300 21 48 105 32 24

По наружной обработке встречаются голые кабельные наконечники, луженные и с виниловой изоляцией. Если вы будете подвергать его пайке или сварке, модели с изоляцией могут расплавиться, поэтому их для такого соединения не применяют.

Если между обжатым оконцевателем и диэлектриком остается оголенный участок жилы, он может стать причиной поражения электротоком или стать причиной окисления и преждевременного излома. Для предотвращения подобных неприятностей такие участки закрывают термоусадочной трубкой.

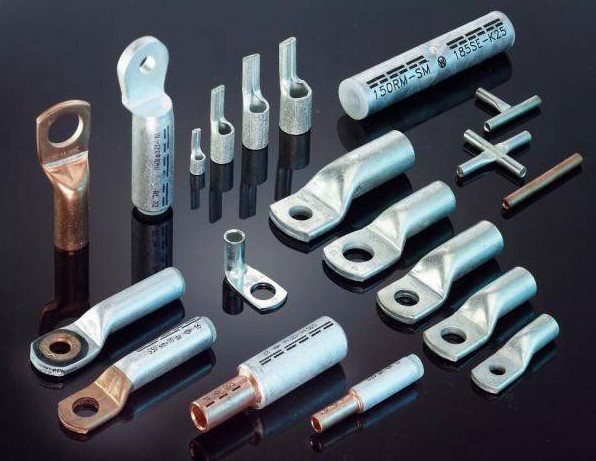

Оконцовка и опрессовка

Медные луженные наконечники ТМЛ предназначаются для оконцовки оголенных медных контактов. Чтобы установить это приспособление на жилы провода обычно используют обжимные клещи. При изготовлении наконечников производители могут использовать медные трубы с различным диаметром. В процессе изготовления их разрезают, а затем сжимают с одной из сторон. Впоследствии проделывается небольшое отверстие, которое предназначается для болта.


Виды наконечников под опрессовку

Опрессовка наконечников ТМЛ проводится в следующих целях:

  • чтобы установить связь между электросетью и необходимым прибором;
  • для установки контакта внутри одного устройства между несколькими деталями;
  • для «сращивания», когда возникает необходимость удлинить имеющийся провод путем присоединения к нему другого.

Основные виды

Существуют разные виды наконечников для применения с проводами разных модификаций и сечения. Рассмотрим самые популярные из них:

  • Медные.

Используются для работы с медными проводами. Они делаются из цельнотянутых трубок. С одной стороны располагается прижимная часть, а с другой стороны — трубчатое отверстие для провода. Такой тип изделий применяется для установки электроприборов, подключения вводно-распределительных устройств и для заземления.

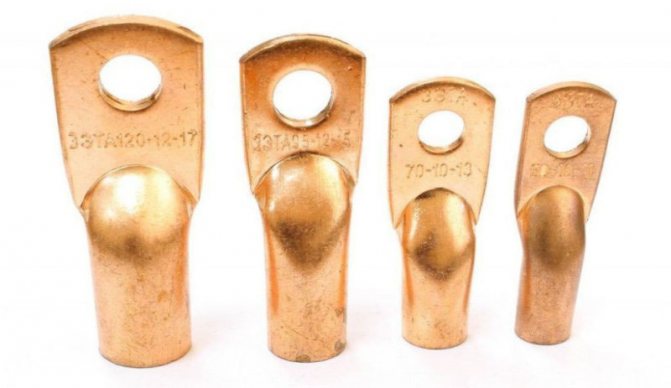

Медные

  • Алюминиевые.

Для жил из алюминия применяются соединительные детали из такого же материала. С одного конца находится контактная лопатка с отверстием, а с другой — трубчатое отверстие. Жилы соединяются с наконечником методом опрессовки специальным инструментом. Предварительно изделие смазывают кварцевазелиновой смазкой, что защищает от окисления.

Алюминиевые наконечники

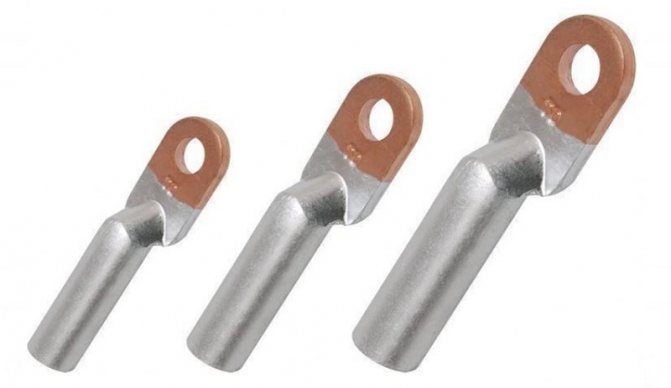

  • Алюмо-медные.

В распределительных устройствах могут применяться медные шины, для которых подходят алюмо-медные оконцеватели. В них посадочная трубка выполнена из алюминия, а контактная лопатка из меди. Изделия выполняются методом фрикционной диффузии или способом газодинамического напыления. При этом напыление из меди покрывает изделие сверху, что позволяет обеспечить стойкий контакт.

Алюмо-медные наконечники

  • Болтовые.

Крепятся при помощи зажимного болта. В этом случае опрессовка не нужна, так как болт является частью контактного соединения. Затяжка выполняется гаечным ключом.

Болтовые наконечники

Наконечник со смотровым окном

Наконечник ТМЛ(о) – это одна из разновидностей этих элементов. Их изготовление также происходит из меди. Однако, главным отличием является то, что в конструкции было предусмотрено смотровое окно. Оно позволяет убедиться в том, что контакт был подключен правильно. Чаще всего подобные разновидности специалисты используют на промышленных предприятиях, поэтому не все знают о существовании этого наконечника.

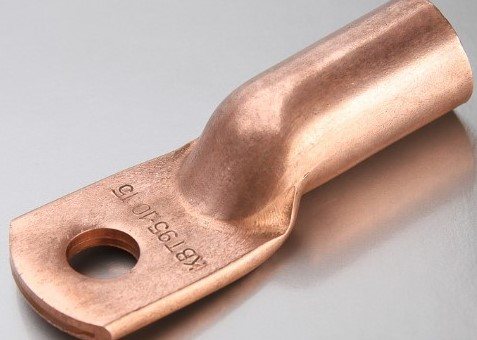

ТМЛ(о) – это одна из разновидностей наконечников

Особенности крепления

Существует несколько распространенных способов крепления фиксатора на кабель. Все они различаются по сложности, качеству соединения и необходимости применения дополнительного оборудования. Оконечники устанавливают на провод при помощи следующих методов:

  1. Опрессовка — зажимание специальными клещами наконечника со вставленным в него кабелем.
  2. Закрепление с использованием болта или винта. Такая фиксация возможна только в специальных изделиях, предназначенных для этого. В них имеется отверстие в комплекте с болтом. Провод вставляется в наконечник до упора, и подходящий по размеру болт полностью закручивается. При условии качественного выполнения работ соединение довольно крепкое.
  3. Сварка.
  4. Пайка.

Самым простым способом является опрессовка, однако при отсутствии пресс-клещей и необходимости опрессовать силовой кабель этот метод будет представлять большую сложность. Поэтому можно воспользоваться пайкой или, если есть возможность, винтовым соединением. В промышленных условиях для опрессовки применяют механический или гидравлический пресс.

Медные наконечники

Наиболее прочной деталью считается та, которая изготовлена из меди. Более дешевым вариантом является латунный наконечник. Многие, кто покупал эти детали, наверняка сталкивались с большим количеством цифр на упаковке. Чаще всего цифры обозначают:

  • сечение провода;
  • диаметр контактного стержня;
  • внутренний диаметр хвостовика.

Есть еще несколько видов наконечников, и чтобы разобраться, что они из себя представляют необходимо разбираться в маркировке:

  1. Маркировка «ТА» обозначает, что изготовление детали происходило из трубчатого алюминия.
  2. «СИП» обозначает, что наконечник является изолированным самонесущим соединителем с кольцевой пластиной.
  3. Штыревой втулочный элемент обозначаются, как «НШВИ».
  4. Наиболее распространенной маркировкой считается обозначение «ТМЛ-10». Цифра обозначает диаметр провода, а также диаметр контактного стержня.

Назначение

Кабельные наконечники предназначены для создания надежного контакта между несколькими проводниками, проводом и шиной или проводом и зажимом. Электрический контакт в данном случае может обеспечиваться путем плотного прилегания стенок кабельного наконечника по диаметру жилы, посредством припоя или зажимания винтовым приспособлением. Также они предназначены для упрощения монтажных процессов в электротехнических установках, выполнения каких-либо технологических операций и т.д.

Кабельные наконечники призваны заменить всевозможные скрутки и другие типы самодельных соединений, распространенных среди горе-электриков. Такое приспособление обеспечивает оптимальную фиксацию провода внутри гильзы и надежный контакт.

Установка элементов

На данный момент есть 4 способа, которые позволяют установить наконечники:

  1. Опрессовка.
  2. Винтовой.
  3. Сварочный.
  4. Пайка наконечников.

Справиться с первым вариантом монтажа можно с помощью 4 различных инструментов. Каждый инструмент имеет свои качества и свойства, которые нужно изучать перед выполнением работы. Например, чтобы соединить между собою силовой кабель и наконечник следует использовать более мощный инструмент.

Необходимые инструменты

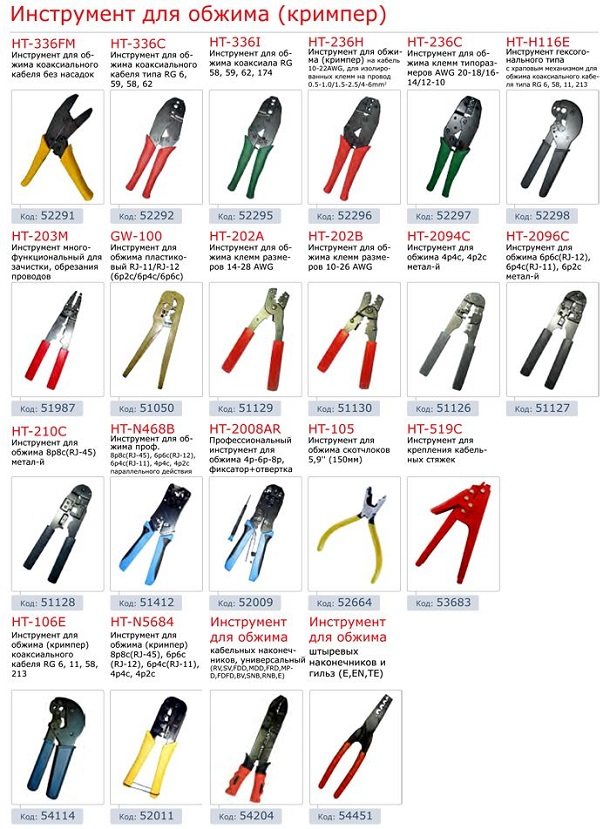

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
  2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Как выбрать пресс-клещи:

  • Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
  • Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Автор: Сергей Владимирович, инженер-электрик. Подробнее об авторе.
