Разметочные работы в электромонтаже: принципы, правила, рекомендации

Содержание

Что подразумевает слово «разметка»?

Если обратиться к разъяснению глагола «разметить» толковым словарем русского языка, то он объясняет его как измерение, нанесение меток, обозначение размеров чего-либо.

Применительно к электропроводке, как и любым техническим системам, это обозначает, что для проведения разметки необходимо иметь:

1. объект — здание дома или помещения квартиры, в которых необходимо будет прокладывать электрические провода;

2. воплощенный проектом производства работ замысел хозяина.

Другими словами, процесс разметки означает перенос подготовленных заранее проектом бумажных чертежей непосредственно на элементы конструкции здания (стены, пол, потолок) для прокладки трасс кабелей и проводов, монтажа розеток, светильников, выключателей, соединительных коробок.

Электромонтажные работы: цена за точку.

При расчёте стоимости электромонтажных работ мы отталкиваемся от понятия “точка”. Еще раз повторю — каждый электрик точкой называет что-то свое!! “Точкой” мы считаем вывод провода под: розетку, выключатель или диммер, питание для стационарного оборудования — кухонную технику и сплиты, выводы, подключаемые напрямую, (люстры, бра, звонок и т.д.), вывод TV/интернет кабеля (UTP) и линии питания от щита до распредкоробок. Вывод провода под розетку или блок из 5-ти розеток – все равно считается точкой! Цена одной «точки» — 250 рублей.

Также “точкой” считаем распаечную коробку (место соединения проводов), она же распредкоробка. Распаечную коробку не всегда может посчитать, но, как правило, в одной комнате их 3-6 штук. При большой насыщенности точек их соответственно больше, так как больше мест соединения проводов. Грамотный электрик всегда может указать их количество и место установки при встрече на объекте.

Такая же ситуация с осветительными приборами, сколько бы светильников не висело на одном выключателе, все они считаются как отдельные точки.

Считаем сами «точки», в их стоимость входит:

  • подготовка и разметка поверхности , сделать монтажное отверстие для дальнейшей установки;
  • просверлить места проходов кабелей в стене;
  • монтаж трасс кабелей;
  • протяжка кабелей;
  • коммутация проводов в распредкоробке и их сварка;
  • закрепление проводки в штробе.

Штробление стен под проводку

Штробление оплачивается отдельной позицией. Пожалуй, это самый трудоемкий и шумный процесс в электромонтаже. Так же установка подрозетников у нас идет отдельной позицией. Сложность прокладки штробы во многом определяется материалом стен: кирпич, бетон или пенобетон. Приведу простейший пример: вы делаете ремонт квартиры и решили заменить старую проводку. Вам сразу необходимо решить, какой потолок будет в квартире. Если вы оставляете существующий потолок, то будет необходимо штробить полностью во всей квартире и соответственно стоимость электромонтажа увеличивается. Если же делается натяжной потолок или подвесной, стоимость монтажа электрики уменьшится за счет того, что большая часть кабеля пойдет под потолком и только малая часть будет спускаться по штробе к розеткам и выключателям.

Квартирный щиток. Установка автоматов

Собрать квартирный щит зависит от комплектации внутренней компоновки, ведь это сердце электрики вашей квартиры и от грамотной сборки его многое зависит! Нужно отметить, что квартирный щиток, расположенный в самой квартире имеют меньшинство жителей страны. Большинство вынуждены довольствоваться секцией в этажном электрощите. При выборе номиналов и параметров кабеля, автомата и розеток следует помнить, что автоматический выключатель защищает не приборы подключенные к линии (нагрузку), а саму линию — кабель! Его задача – спасти кабель от перегрузки, перегрева и пожара. Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь установить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Чистовая установка

Финальная стадия — чистовая установка. Установка фурнитуры розеток и выключателей 100 руб. один механизм. Установка осветительных приборов: бра, люстр.

Подготовительный этап

При проведении разметки у мастера на руках должны быть документы:

  • развернутые электрические схемы для каждой комнаты и всего здания в целом, разработанные на основе уже работающих типовых решений;
  • монтажные чертежи с указанием места расположения каждого элемента электропроводки, дополненные информацией о прокладке слаботочных цепей (телефон, компьютерные сети, домофон, антенны, сигнализация и другие цепи), газопровода, водопровода, систем обогрева, канализации для учета их взаимного влияния.

Если пренебречь этим правилом, полагаясь на богатый жизненный опыт хозяина или большую практику выполнения электромонтажных работ приглашенного электрика, то существует большая вероятность совершения ошибок, которые придется в дальнейшем исправлять.

В крайнем случае, когда уже нет времени на проектирование, для справки и руководства можно воспользоваться простыми рекомендациями размещения электропроводки относительно элементов строительных конструкций, показанными на картинке, хотя все же лучше обратиться к строительным нормам и правилам.

Все провода и кабельные каналы здесь располагают только с горизонтальным и вертикальным их направлением под прямыми углами. Произвольно размечать трассы под наклоном для экономии расстояния нельзя. В процессе эксплуатации через несколько лет возникает вероятность того, что при крепеже к стенам мебели, вывешивании картин…сверло дрели попадет в электрический провод и создаст аварийную ситуацию.

Высота размещения розеток и выключателей строго не регламентируется, а выбирается согласно привычкам и пристрастиям хозяев квартиры. Располагая электропроводку относительно двери, окна, батареи отопления, газовой плиты, соседних стен и потолка надо руководствоваться требованиями нормативной документации.

Разметка электропроводки представляет собой процесс нанесения линий на стены и потолок. Для ее выполнения необходимо пользоваться хотя бы простыми чертежными приспособлениями:

  • линейкой или рулеткой для измерения расстояний;
  • маркером, карандашом либо шариковой ручкой для обозначения линий;
  • отвесом и уровнем для определения горизонта и вертикалей.

Подготовка

При проведении разметки монтажник должен иметь:

  1. Схемы прокладки проводов/ кабелей для каждого помещения в отдельности и всего объекта в целом;
  2. Чертежи с намеченными местами установки электрооборудования, всех элементов проводки. Здесь же должна быть указана информация по прокладке других инженерных систем — водо- и газопровода, канализации, обогрева. Также учитывается размещение слаботочных линий для передачи сигнала телефонам, компьютерным сетям, домофону и т. д.

Важно помнить, что проводка прокладывается не на основе собственного опыта, а согласно проекту, выполненному специалистами на основании СНиП и ПУЭ.

Все трассы кабельных изделий ведутся только вертикально или горизонтально с соответствующими технической документации отступами от инженерных сетей, дверных и оконных проемов, потолка. Проводить провода/ кабели под наклоном от прямого угла для экономии материалов нельзя, ведь со временем понадобится где-нибудь повесить на стену картину или еще что-то, а под местом крепежа окажется токопроводящая жила.

В процессе разметки понадобится:

  • замерять расстояния. Для этого используют простую линейку или рулетку;
  • ставить метки. Это удобно делать маркером, хотя можно ручкой или карандашом;
  • выверять отклонения от вертикали или горизонтали. Здесь пользуются отвесом или уровнем.

Для работы подготавливают обычные инструменты, имеющиеся у каждого хозяина.

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап

монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

  • зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
  • корончатое сверло диаметром 100 мм;
  • набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

* * *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Начало разметки

Начинается разметка с обозначения маркером в соответствии с планом установки, мест размещения на потолке светильников, на стенах выключателей, розеток, распределяющих коробок и распределительного щитках. Измеряются расстояния указанные в проекте между элементами проводки и другими точками отсчета.

Совет №1 Чтобы четко очертить границы для штробления отверстий рекомендуется иметь образцы коробок подроазетников и кабелей.

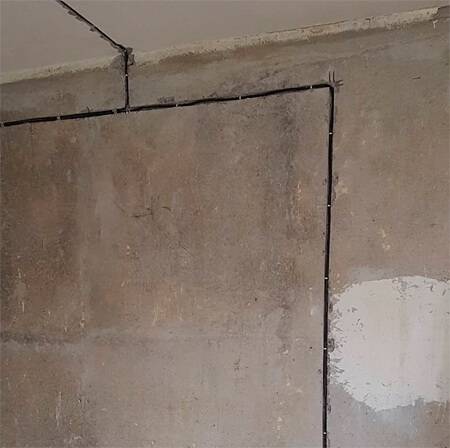

На стенах очерчиваются все элементы электропроводки, магистрали которые их соединяют, проводятся строго вертикально и горизонтально. В зависимости от количества проводов и их толщины выбирается ширина штробы на каждом участке, для наглядности проводятся две линии указывающие границы для штробления.

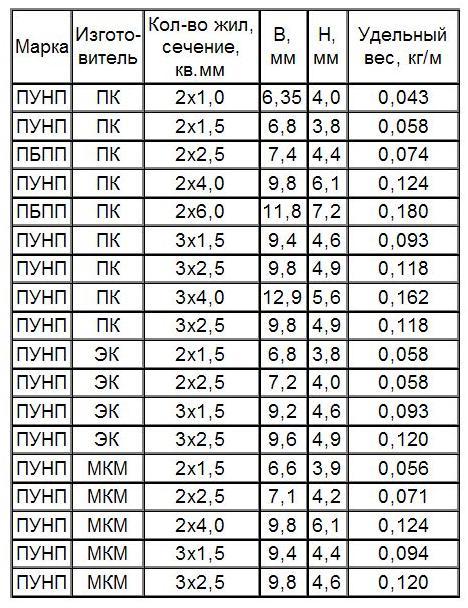

Таблица с параметрами различных кабелей используемых в скрытой проводке
Таблица с параметрами различных кабелей используемых в скрытой проводке

В – ширина кабеля по внешней изоляции;

Н – высота кабеля по внешней изоляции;

Эти значения используются при расчете ширины и глубины штоб.

Для одного трехпроводного кабеля с сечением проводов 0,75 — 4 мм от коробки до подрозетника ширину штробы делают 1 см, глубиной до1,5 см.

Обязательно предусматриваются возможные отклонения в результате последующих после разметки работ:

  • высота полов становится выше после заливки уровня и настила напольного покрытия;
  • на потолках могут использоваться натяжные или подвесные конструкции;
  • стены ровняются гипсокартонными листами или штукатуркой;

Эти доработки сокращают объем помещений и могут повлиять на точность расположения элементов электропроводки. В большинстве случаев нашей действительности при строительстве помещений, прямоугольная геометрия искажается. Длина стены под потолком может отличаться от длины под полом, эти детали тоже надо учитывать и делать поправки.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

  1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
  2. Набор отверток.
  3. Пассатижи, кусачки.
  4. Строительный уровень.
  5. Индикатор фазы.
  6. Сверла, насадки на перфоратор.
  7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

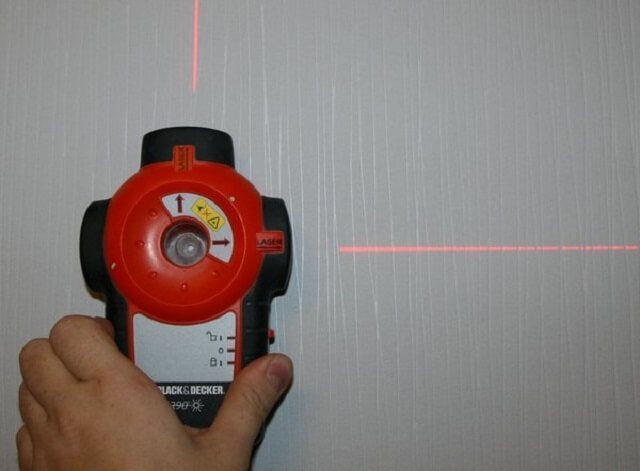

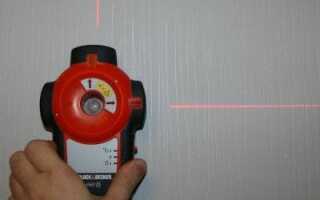

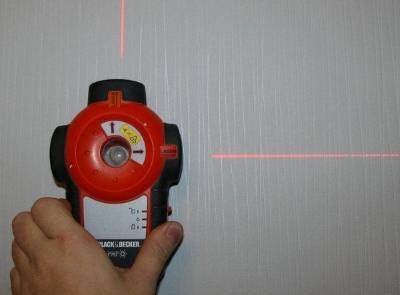

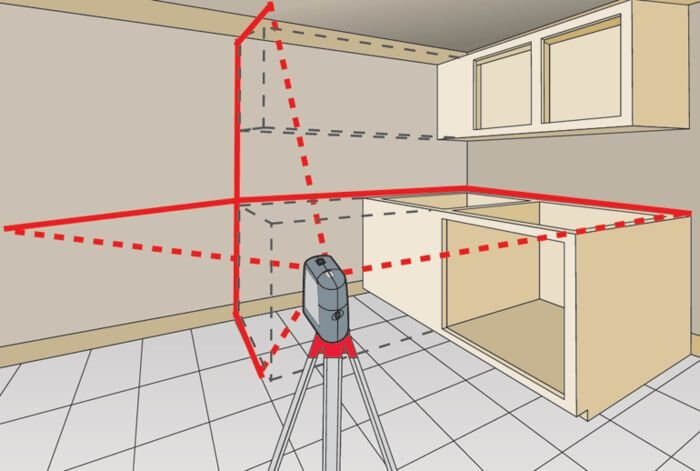

  • Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
  • В местах расположения розеток и выключателей также сделайте соответствующие пометки.

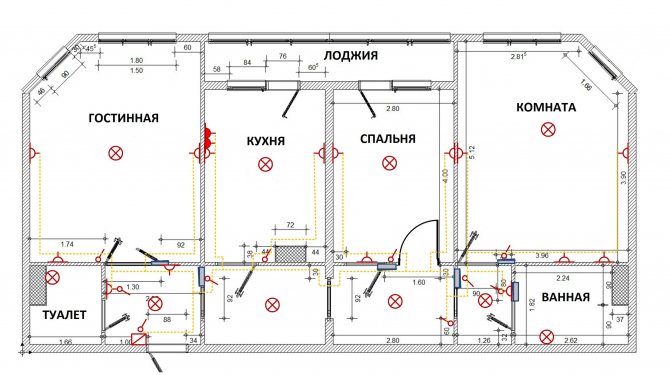

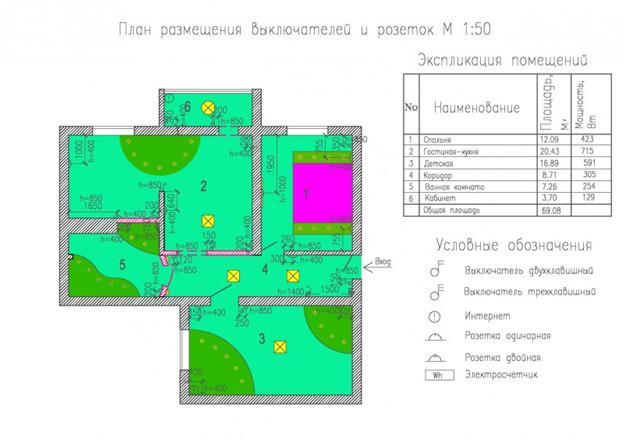

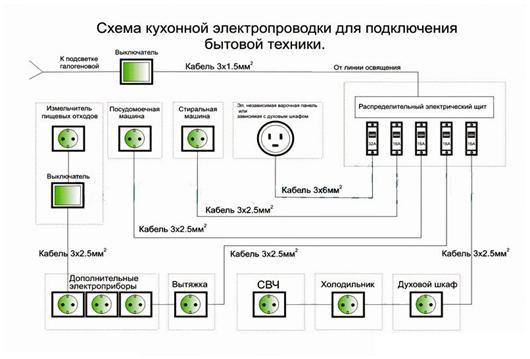

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Разметка кабельных магистралей к распределительному щиту

В частных домовладениях обычно вводной кабель от ЛЭП приходит напрямую к РЩ (распределительный щит), возможны штробления на коротких участках. В многоквартирных домах и других административных и производственных помещениях, разметку для вводного кабеля делают от поэтажного щита в квартиру или от общего РЩ в здание. Надо сразу разделить разметку штробы для силовых кабелей питания и информационных сетей. От подъездного ввода до квартиры они прокладываются отдельно. Исходя из марки кабелей указанных в пояснительной записке к плану и схеме электропитания, рассчитайте ширину и глубину необходимой штробы. Обычно это четырех или трехжильный кабель с медными проводами 6-8 мм/ кв. Ширина штробы для него делается 2-3 см, глубина 1-2 см. Линии ограничения ширины четко наносятся на стены от источника питания до РЩ дома или квартиры.

Содержание пояснительной записки и плана размещения элементов электропроводки

Каждое сооружение частный дом или квартира в многоэтажном доме строится по проекту, в проект отдельным разделом с приложениями входят схемы электропитания.

Прилагается планы с точным указанием мест размещения во всех помещениях следующих элементов:

  • распределительного щита;
  • распределительные коробки;
  • розетки;
  • выключатели;
  • осветительные приборы, обычно они располагаются на верхней части стен, или по центру потолка комнаты.

Иногда кроме сетей электропитания в проектах предусмотрена скрытая проводка телефонных линий, кабелей для телевизионных антенн, компьютерные сети, все это надо учитывать. К электрической схеме квартиры есть описание, в котором указывается количество групп в распределительном щите, каким проводом выполняется проводка на каждом отдельном участке.

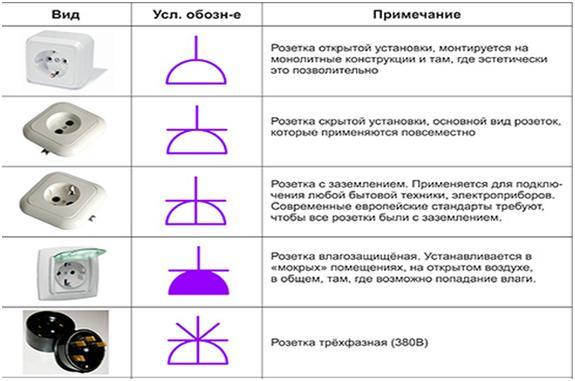

Таблица условных обозначений элементов проводки:

Исходя из этой информации видно количество проводов их диаметры между каждым распределительным элементом. Это позволяет определить необходимую глубину и ширину штробы на каждом участке.

Способы нанесения разметки на потолок

Для выполнения работ потребуется подниматься на небольшую высоту. С этой целью удобно использовать обычную строительную стремянку. Для исключения падений ее надо устойчиво устанавливать и надежно фиксировать стопорные планки и винты.

Обычно в небольших помещениях вывешивают один центральный светильник, расположенный посередине помещения. Для определения точки его установки удобно использовать метод диагоналей, проведенных из разных углов на потолке.

Иногда при соблюдении геометрии пола и потолка удобнее диагонали провести на полу и на нем отметить центр помещения. Затем поднимают шнур отвеса на потолок так, чтобы острый конец грузика немного возвышался над полом и указывал на точку пересечения линий. Тогда место размещения верхнего конца шнура совпадет с центральной точкой потолка. Ее и потребуется обвести.

Если же проектом работ планируется вывешивать несколько светильников, то в этом случае необходимо провести осевую линию по потолку, которая образуется вначале делением противоположных сторон на одинаковые участки, а потом соединяет образованные точки прямой линией.

Когда помещение большое и потолок необходимо разделить несколькими осевыми линиями, то соответствующие противоположные его стороны делят на дополнительные равные части.

Разметка трасс электропроводок и мест установки светильников

Разметка — ответственный вид электромонтажных работ. Выполняют разметку в определенной последовательности. Вначале изучают чертежи рабочего проекта, затем исследуют место, где будут выполняться работы, сравнивая его с чертежами, и обращают внимание на создание безопасных условий труда.

Подготавливают необходимые инструменты, приспособления и материалы. Определяют места установки электрооборудования и вводов, размечают места для гнезд, отверстий, ниш, установки закладных деталей для закрепления электрооборудования.

В рабочих чертежах указывают расстояние от пола, потолка, колонн, ферм или других конструктивных элементов зданий и сооружений.

При выполнении разметки используют и маркшейдерские отметки по высоте. После определения мест установки электрооборудования размечают трассы электропроводок.

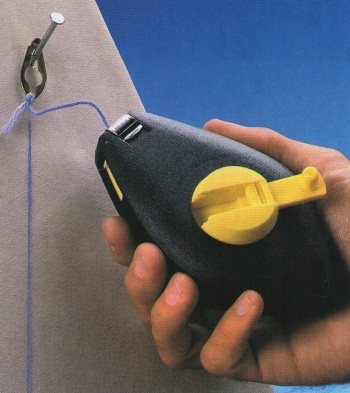

Трассы открытых электропроводок наносят окрашенным разметочным шнуром параллельно стенам и потолкам с учетом архитектурных линий помещений и сооружений. На трассах размечают места выполнения соединений, ответвлений, отверстий, проходов, обходов, креплений. Места креплений начинают размечать с конечных, а заканчивают промежуточными точками.

Трассы скрытых электропроводок по перекрытиям размечают по кратчайшим расстояниям, а по стенам — строго вертикально или горизонтально.

Выполнение разметки трасс проводов и кабелей

Разметку выполняют мелом, простым мягким карандашом, углем или чертилкой. Линии наносят с помощью специальных приспособлений или шнура, натертого порошковым мелом, углем или синькой.

Точки крепления на разметочных линиях трасс и осях отмечают поперечными линиями, которые должны быть видны при создании отверстий и монтаже. Сквозные отверстия, гнезда, борозды размечают с указанием их очертаний (круг, квадрат, прямоугольник) и размеров.

Рис. 1. Разметка мест крепления и трасс прокладки электропроводок различными инструментами

Наиболее удобны инструменты и приспособления, позволяющие электромонтажнику выполнять разметочные работы с пола, не поднимаясь на высоту. Разметку на потолке производят двумя шестами (/).

Разметочный шнур 2 крепят к концу длинного шеста / и наматывают на барабанчик 6 через ролик 4 и камеру 5 с красящим веществом, зацепленные на коротком шесте 7. Надежно устанавливают длинный (3,4—3,5 м) шест 1 в распор между полом и нужной точкой потолка, отходят с коротким шестом 7 в определенное место и натягивают шнур 2 над поверхностью потолка.

Затем шпагатом, привязанным к кольцу 3, которое легко перемещается по окрашенному шнуру 2, оттягивают шнур и, резко отпуская, отбивают линию. Отмечают на отбитой линии места крепления циркулем (//).

С помощью шеста с отвесом (///) переносят размеченные на полу точки на потолок, а рамкой с шнуром (IV) размечают линии на стенах и потолках приемом, аналогичным приему для двух шестов. Для разметки удобен также шнур с отвесом в виде рулетки (V).

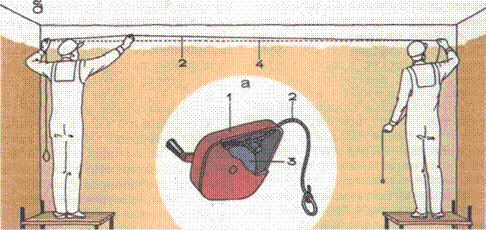

Рис. 2. Разметка с помощью разметочного шнура (отвеса с шнуром)

При отсутствии специальных приспособлений для раз метки электромонтажник выполняет работу сам. Прикрепляет один конец разметочного шнура (отвеса) к размечаемой поверхности, окрашивает шнур красителем, натягивает его одной рукой, а другой оттягивает от поверхности и отпускает. Шнур ударяется о поверхность и оставляет четкий след красителя.

Разметка мест установки светильников

Разметка должна обеспечивать правильное расположение светильников в ряду и по высоте без заметных на глаз отклонений. На поверхностях, имеющих лепные розетки, светильники устанавливают в соответствии с требованиями проекта. При отсутствии указаний в проекте разметка должна обеспечивать установку светильников так, чтобы световой поток был направлен вертикально вниз.

Рис. 3. Разметка места установки одного светильника

Необходимо разметить две диагональные линии. Отметить точку пересечения диагоналей и перенести ее с пола на потолок шестом с отвесом, для чего острие шеста установить на потолке так, чтобы отвес находился точно над точкой пересечения диагональных линий на полу.

Рис. 4. Разметка мест установки двух светильников

Разметить осевую линию по центру вдоль помещения и отметить на ней точки, расположенные на расстоянии В/4 от поперечных стен. Перенести две размеченные точки на потолок шестом с отвесом. Выполнить разметку линейкой-рамкой или двумя шестами со шнуром в указанной последовательности непосредственно на потолке.

Рис. 5. Разметка мест установки четырех светильников

Разметить на полу две линии, параллельные продольным стенам, на расстоянии А/4. Отметить на линиях четыре точки на расстоянии В/4 от поперечных стен и перенести на потолок шестом с отвесом. Выполнить разметку аналогично разметке двух светильников.

Рис. 6. Разметка мест установки нескольких светильников в шахматном порядке

Разметить на полу две линии, параллельные продольным стенам, на расстоянии А/4. Отметить на одной линии точки: первую на расстоянии В/9, остальные через каждые 2В/9. Повторить на другой линии разметку в таком же порядке, только отсчет начать от противоположной поперечной стены. Выполнить эту разметку аналогично разметке четырех светильников.

Что необходимо иметь для монтажа скрытой электропроводки?

Без схемы не возможно произвести разводку электропроводки так как на схеме указывается трассы проложения провода, линии силовой и осветительной нагрузки, места соединений и расположений розеток и выключателей и т.п.

2) Строительный уровень и карандаш.

Они нужны для разметки на стене прямых линий, чтобы подготовленная штроба, а в дальнейшем и уложенный в ней провод были ровными.

3) Как уже говорилось, провода скрытой проводки прокладываются в штробе.

Проделать эти штробы можно специально предназначенным для этого – штроборезом с пылесосом либо болгаркой с алмазной насадкой или обычным перфоратором и сверлом по бетону. В народе два последних способа пользуется большей популярностью, чем первый.

4) Монтажный материал — провод, гофра (пластиковые трубы), распределительные коробки, подрезетники, изолента и т.п.

Разметка скрытой электропроводки.

Первым делом в комнате размечается место расположения распределительной коробки. Далее от нее размечаются линии к месту, где будут располагаться предполагаемые розетки и выключатели.

Разметку линий укладки провода нужно делать таким образом, чтобы они были перпендикулярно друг другу. На углах делается небольшое закругление, чтобы в процессе укладки провод не слишком перегибался. Маршрут разметки и прокладки кабеля нужно спланировать таким образом, чтобы не делать лишних штроб в стене (укладка в одной штробе двух и более проводов).

Штробление стен.

После того как разметка необходимых элементов произведена можно приступать к штроблению стен. При использовании болгарки или штробореза по размеченной линии прорезаются две полосы на расстоянии примерно 30-40 мм (ширина штробы) и глубиной равной диаметру прокладываемого провода, плюс запас 10 мм. Перегородка между прорезанными полосами сбивается обычным зубилом и молотком.

Если используется перфоратор, то в этом случае, на расстоянии примерно 5-10 мм друг от друга вдоль всей размеченной линии высверливаются отверстия. Затем при помощи молотка и зубила перегородки между отверстиями сбиваются и получается штроба.

При штроблении стен нужно не забывать про розетки, выключатели и распределительные коробки. Для их установки необходимо также проделать углубления в стене. Сделать это можно с помощью специальной алмазной коронки и перфоратора.

Если нет коронки, можно использовать сверло. В этом случае, в пределах окружности подрезетника просверливают множество отверстий и с помощью молотка и зубила выбивается все лишнее чтобы коробка свободно входила. Глубина штробления должна быть такой, чтобы коробка полностью скрывалась в стене.

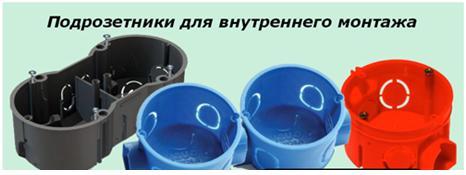

Установка распределительных коробок и подрезетников.

При монтаже скрытой проводки первыми устанавливаются распределительные коробки и подрезетники (коробочки в которых устанавливаются розетки и выключатели освещения).

Фиксируются коробка в стене с помощью шпаклевки или цементной смеси. Устанавливается таким образом, чтобы ее края не выступали и были утоплены по уровню стены. От правильности установки подрезетников зависит ровно или нет, будет установлен выключатель или розетка.

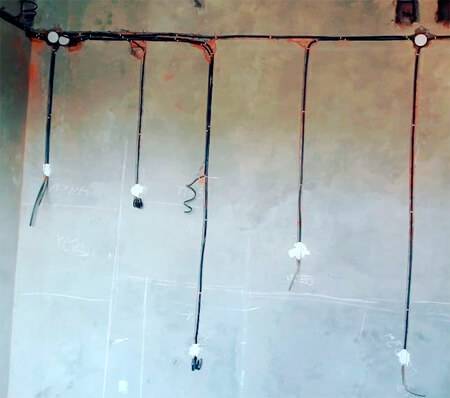

Укладка провода.

После того как распределительные коробки будут надежно зафиксированы в стене можно укладывать провода. Для скрытой электропроводки используются провода ВВГ, ППВ (реже АВВГ или АППВ).

Провод укладывают в штробу, предварительно надев на него гофру или пластиковую ПХВ трубку. Их можно и не использовать, но для этого монтаж электропроводки необходимо производить кабелем с двойной изоляцией, например ВВГ, ВВГнг, NYM.

Чтобы провода было удобно подключать и скручивать в местах установки розеток, выключателей и распредкоробок, на концах оставляют запас 10 – 15 см.

Если часть проводки будет прокладываться не в штробах, например, под потолочным каркасом или в гипсовых перегородках стен, то в таких местах провод или кабель обязательно должен прокладываться в гофре, либо пластиковой в трубке.

Когда провод будет полностью уложен, штробы можно зашпаклевывать. Перед этим необходимо окончательно убедится, что все выполнено правильно. Монтаж скрытой проводки окончен.

Требования руководящих документов к размещению скрытой электропроводки

Кроме информации указанной в пояснительной записке при разметке электрической проводки надо учитывать общие требования, указанные в ПУЭ.Чтобы не допускать ошибок и не переделывать уже выполненные работы, особое внимание обратите на требования размещения электропроводки относительно газопровода, магистралей водоснабжения канализации и отопления. В многоквартирных домах застройщики работают по типовым проектам, обычно все эти требования учитываются.

В Застройке частного домовладения по индивидуальному, проекту некоторые детали могут не учесть. В этом случае грамотный и упертый инспектор пожарной безопасности может не подписать акт о вводе объекта в эксплуатацию. Выпишет предписание на устранение недостатков, если вы заинтересованы в безопасной эксплуатации вашего сооружения, не стоит решать вопрос традиционно известными методами в нашей стране.Мудрые люди предпочитают предусмотреть эти подводные камни в процессе разметки скрытой электропроводки.

При параллельной прокладке кабеля с газопроводными трубами расстояние между ними должно быть не менее 4 см. При пересечении этих магистралей промежуток должен быть не менее 10 см.

ПУЭ пункт 2.1.56

При пересеченииэлектропроводов и кабелей с трубопроводами промежуток должны быть более 5 см, с трубами, где горючие и легковоспламеняющиеся жидкости или газы, расстояние не менее 1 см. Если расстояние менее 2,5 см провода или кабели дополнительно защищаются от механических воздействий по длине до 2,5 см обе стороны от трубопровода.В случаях пересечения с горячими трубами провода или кабели защищаютсятеплоизолирующими материалами

ПУЭ пункт 7.1.50.

Расстояние от выключателей, розеток и других распределительных элементов электропроводки до газопроводов должно быть более 50 см.

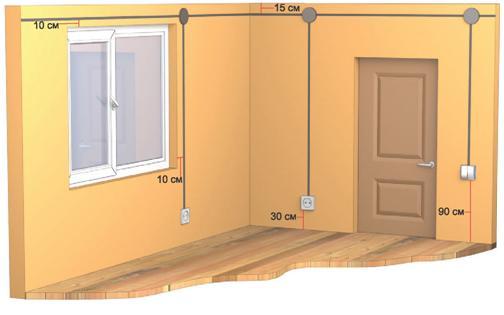

Разметка электропроводки в квартире
Разметка электропроводки в квартире

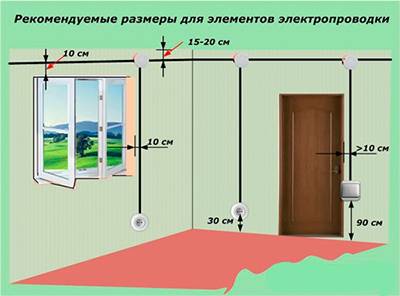

Прием размещения проводки относительно окон и дверей

Расстояние штробы от потолка должно быть более 15 см, над карнизами дверей и окон более 10 см. К выключателям, розеткам, распределительным коробкам кабеля прокладываются только по вертикальным и горизонтальным направлениям. Не допускается диагональных соединений с целью сократить расстояние и сэкономить провод. Это требование установлено, чтобы потребители могли ориентироваться, где проходит скрытая проводка, чтобы не повредить ее при установке мебели, бытовой техники и других работах.

В случае определения неисправности проще определить место прокладки поврежденного участка. Высота установки розеток и выключателей может быть выбрана застройщиком самостоятельно исходя из условий эксплуатации бытовых электроприборов, удобного для хозяина расположения. Строгих правил установленных руководящими документами по этому поводу нет.

Подготовительные работы перед штроблением стен

После изучения требований СНиП и составления схемы прокладки каналов для скрытых коммуникаций нужно проверить стены на присутствие старой электропроводки. Это необходимое мероприятие, так как бить и сверлить стены, не зная ее расположения, крайне опасно для здоровья, а может быть и жизни.

Старую проводку можно обнаружить с помощью специального детектора. Он определяет глубину заложения провода, его место прокладки и силу тока. Прибор этот — дорогой, поэтому его покупать для редкого использования довольно накладно. Но можно использовать отвертку-индикатор. С ее помощью можно также найти скрытую в стене старую проводку, хотя и с менее точным результатом. Он не будет достоверным при расположении провода на глубине более 1,5 см от поверхности стены или в том случае, если силовой кабель проложен в двойной изоляции. Кроме этого, индикатор не реагирует на слаботочную сеть. Результаты этой проверки нужно отобразить на схеме штробления и при необходимости внести в нее соответствующие изменения. На конечном этапе подготовки к работе на стены наносится разметка согласно разработанному на бумаге плану, после ее выполнения можно приступать к основному процессу.

Подготовительные мероприятия и необходимые инструменты

При наличии и подробного изучения всей документации, необходимо подготовить все необходимые материалы для разметки. Существует несколько методов нанесения разметки для штроб. В зависимости от ваших возможностей можете воспользоваться древними методами, используя подручные средства, отвесы, уровни, шнуры, которые имеются в любом хозяйстве.

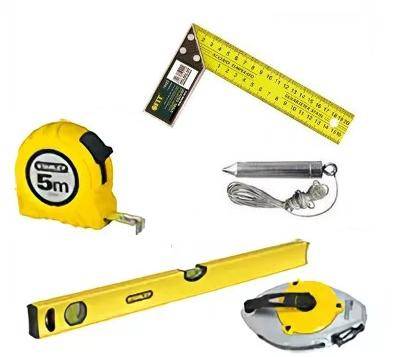

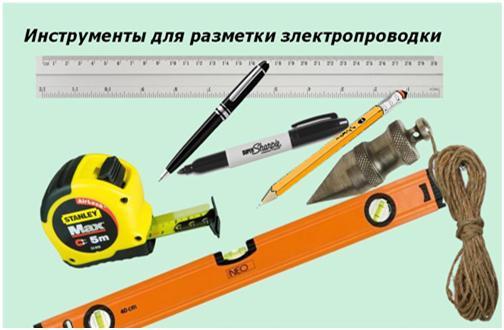

Инструменты для разметки электропроводки
Инструменты для разметки электропроводки

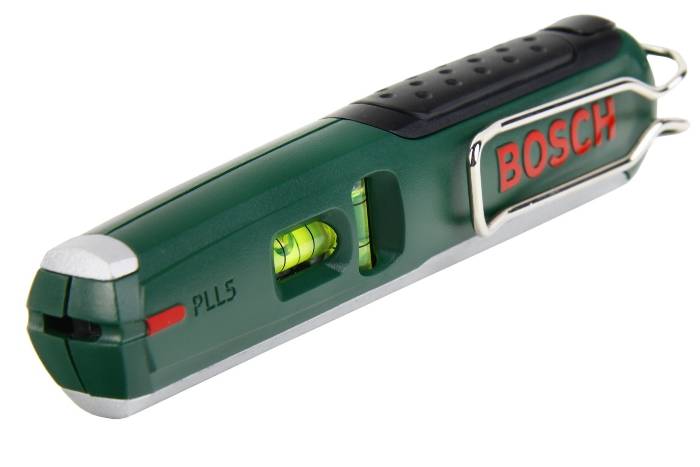

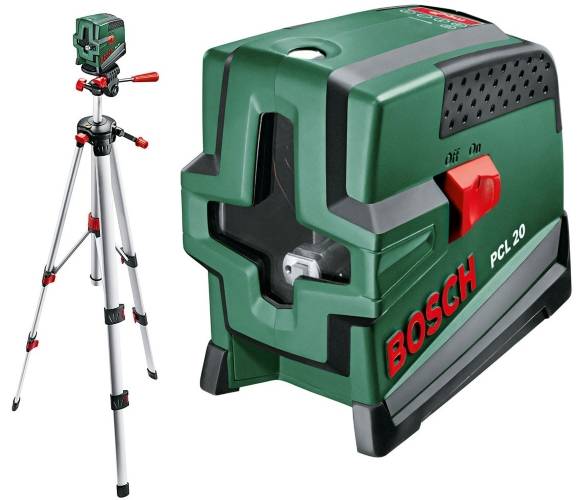

При наличии средств можно использовать современные приборы, электронные, лазерные дальномеры, это могут себе позволить профессионалы в строительных компаниях. Не зависимо от способа, который вы выберете, методика сводится к тому, что на стенах и потолках чертятся линии, для этого потребуется:

  • маркерные карандаши или фломастеры, можно мелки для черчения;
  • для измерения расстояний линейки или рулетки или электронные дальномеры;
  • для определения горизонтальных или вертикальных уровней используйте отвес и уровни или лазерные установки для разметки уровней;
  • строительный шнур.

После подготовки всех инструментов и приборов можно приступать к разметке.

Расчет мощности проводов

Расчет проводов производится исходя из общей мощности электрических приборов, которые планируются к подключению. В первую очередь, учитываются бытовые приборы с высоким энергопотреблением, такие как утюги, пылесосы и прочее оборудование. Отдельно следует учитывать возможное потребление мощности в ванной комнате и на кухне. Именно здесь устанавливается наиболее мощная бытовая техника в виде электроплит, посудомоечных машин, системы вентиляции, стиральных машин, полотенцесушителей.

После определения суммарной мощности, рассчитывается сечение провода, измеряемого в квадратных миллиметрах. На один квадратный миллиметр обычно приходится от 1,65 до 2 кВт нагрузки, поэтому, расчеты необходимо производить с определенным запасом.

Особенности разметки скрытой электропровдки для отдельных приборов бытовой техники

По требованиям ПУЭ электронагревательные приборы с большой мощностью потребления:

  • электроплитка;
  • котел с тэнами для подогрева воды;
  • стиральная машина;
  • сплит- система или кондиционер и другая мощная бытовая техника, подключается на отдельные автоматические выключатели в распределительном щите.

Проводка прокладывается от щита отдельными медными проводами с сечением 4-6 мм к месту подключения прибора, минуя все распределительные коробки, напрямую одним трех или четырехжильным кабелем.

При разметке надо постараться исключить пересечение этих линий с другими группами, для этого они прокладываются в самом верхнем горизонтальном ряду или нижнем. Если пересечений избежать невозможно, надо выбрать вариант, где их будет наименьшее количество.

Последовательность выполнения разметочных работ для кабельных магистралей

Эту операцию желательно начинать после того, как закончена разметка всех остальных элементов электропроводки поскольку кабели должны соединить их по оптимальному пути.

Места расположения кабелей в будущих штробах сразу прочерчивают так, чтобы была четко определена необходимая ширина. По таким линиям проще вести штроборез или вырезать канавки другими доступными способами.

Разметку кабельных каналов начинают от этажного, квартирного или вводного щита в дом. В первую очередь всегда необходимо определиться с методом подвода напряжения к распределительному щиту, от которого будут тянуться все магистрали. Это облегчит остальной монтаж и выбор оптимальных путей.

После того как трасса ввода питания к распределительному щиту обозначена, последовательно вычерчивают магистрали силовых цепей, расходящиеся по всем комнатам. При этом могут возникнуть вопросы, связанные с неувязками проекта. Их необходимо своевременно выяснять и разрешать.

Когда расположение кабельных трасс во все помещения прочерчены, можно поэтапно начинать разметку электропроводки внутри каждой комнаты. Она выполняется по вышеперечисленным правилам и заканчивается тогда, когда прочерчены все магистрали для подключения розеток, выключателей и всех оконечных устройств.

В отдельных случаях для прокладки электрических цепей используется пространство под напольным покрытием. При таком проекте выполняется скрытая разводка кабельных трасс и вполне возможны места их пересечения между собой, которые будут в дальнейшем защищены от повреждений.

Под напольным покрытием кабели должны проходить целиком без создания мест коммутаций и соединений.

В заключение статьи еще раз следует подчеркнуть, что полностью выполненная разметка электропроводки служит основой для создания исполнительной схемы электроснабжения квартиры и дома, которая при эксплуатации здания значительно облегчает планирование и выполнение любых последующих работ.

Очень правильно поступают владельцы квартир, которые фотографируют завершающий этап разметки и хранят сделанные фотографии на нескольких носителях информации, используя дисковое пространство интернет-сервисов и облачные хранилища. Этот способ позволяет через несколько лет уточнить подробное месторасположение всех элементов электропроводки даже в том случае, если с компьютера и фотоаппарата будет удалена вся информация.

Методы вычерчивания прямых линий на потолке

Для проведения диагоналей и осей соединения точек по потолку существует несколько технических приемов.

Первый способ основан на использовании строительного отбивочного шнура, пропитанного красящим порошком. Для его применения желательно работать с помощником, который становится на стремянку и жестко устанавливает начало шнура в первую намеченную точку для проведения линии.

Второй работник разматывает подготовленный шнур до конечной точки, натягивает его и также надежно фиксирует свой конец одной рукой. Когда нить хорошо натянута, то один из рабочих отводит ее от поверхности потолка как тетиву лука, а затем резко отпускает.

Возвращаемая под усилием приложенного натяжения нить резко перемещается на потолок и отбивает на нем своей краской четкую и ровную линию.

Если нет под рукой специальной строительной нити, то можно воспользоваться обыкновенным шпагатом или длинным шнуром, который необходимо пропитать мелом, намазать сажей или какой-либо порошковой краской. Качество линии, выполненной этим способом, опробовано еще нашими далекими предками.

Однако предварительно следует оценить сохранность окрашенных таким способом линий. Если краска легко осыпается, то лучше провести дополнительные линии с устойчивым цветом.

Второй способ нанесения линий на потолке основан на использовании современных лазерных указок или уровней, использующих их в своей конструкции.

Небольшая относительно стоимость этих устройств делает их доступными для домашнего мастера. Направленный лазером луч четко виден на любой поверхности. Его очень легко ориентировать и фиксировать в пространстве.

Один рабочий нацеливает лазерный луч, а второй в это время наносит разметку на поверхность потолка. После вычерчивания линий желательно сделать контрольную проверку выполненной разметки для исключения возможных ошибок.

Особенности процесса штробления стен

Неправильно выполнить эту работу в принципе невозможно, разве что изготовить канавки слишком больших размеров. Тогда для их последующей заделки потребуется большее количество раствора и времени. Тем не менее, есть правила, которые позволяют сделать процесс штробления простым, а главное — безопасным.

Первое, на что необходимо обращать внимание — это меры по безопасности при работе с режущим инструментом. Кроме большого количества пыли, возникающей в процессе вырезания канавок в стене, из-под абразивных кругов могут вылетать крупные осколки, способные нанести травму

Поэтому следует работать в защитных очках, перчатках, спецодежде, а органы дыхания защищать марлевой повязкой или респиратором. Также стоит учитывать наличие в полу и стенах существующих скрытых коммуникаций. Их повреждение в процессе штробления может вызвать непредсказуемые последствия в виде затопления или поражения электрическим током. Перед началом работ помещение необходимо обесточить, а водоснабжение в нем временно отключить. Перед началом разметки стен для штробления необходимо ознакомиться с требованиями строительных норм и правил, основные из которых гласят:

  • Выполнять штробы можно только в вертикальном и горизонтальном направлении. Запрещается их устройство под произвольным углом.
  • Расстояние горизонтальных борозд от плит перекрытия не должно превышать 150 мм. Расположение вертикальных штроб допускается на расстоянии не менее 100 мм от дверных, оконных проемов и углов помещения, а также на расстоянии не менее 400 мм от труб газоснабжения.
  • Трасса штробы, идущая от распределительной коробки до выключателя или розетки, должна иметь минимальное количество поворотов.
  • Запрещается горизонтальное штробление межпанельных швов и несущих конструкций.

Эти правила учитываются при планировании работ. Схема штробления стен должна отображать план разводки кабелей, места установки электроарматуры, сечение провода и диаметры труб водоснабжения. Последние два параметра влияют на размеры поперечного сечения каналов.

Подготовительные работы

Первым делом необходимо подготовить инструменты и документацию, на основании которой будет выполняться разметка электричества в комнатах. Что касается документов, обязательным условием является наличие схемы электропроводки в доме. На основании этого проекта вы будете понимать, где что находится и, собственно, куда будет проходить трасса электрических кабелей. Выглядит схема электрики следующим образом:

Обращаем ваше внимание на то, что в схеме должны быть обязательно указаны точные места размещения светильников, розеток, выключателей, а также всех стационарных электроприборов.

Помимо этого вам нужны будут инструменты, благодаря которым осуществляется разметка электропроводки. Доступнее всего приобрести специальный разметочный шнур, выглядит он следующим образом:

Помимо шнура понадобится маркер, пузырьковый уровень, отвес, рулетка и линейка. Если вы часто занимаетесь строительными работами, то желательно приобрести лазерный уровень, благодаря которому разметка стен и потолка значительно упростится.

Более дорогое удовольствие – лазерный нивелир, с помощью которого можно разметить стены и потолок под электропроводку как в вертикальной, так и в горизонтальной плоскости. Единственное – стоимость такого нивелира будет достаточно высокой, поэтому для единичного монтажа электрики нет смысла приобретать данный прибор. В этом случае рекомендуем сделать лазерный уровень своими руками.

Помимо этого обязательно понадобится устойчивая стремянка, чтобы разметить потолок и стены вверху.

Выполнение разметочных работ

При ремонте, расширении или начальном монтаже электропроводки разметку начинают с обозначения на стенах и потолке мест будущего расположения светильников, выключателей, розеток, распределительных коробок и квартирного щитка. То есть, вначале с чертежей проекта на строительные конструкции элементов помещений переносятся в реальном масштабе габаритные размеры всех оконечных устройств электрооборудования квартиры, которые должны быть соединены кабелями и проводами.

Для размещения этих элементов в скрытой проводке необходимо начертить границы мест углубления установочных коробок.

При этом необходимо учесть, что:

  • стены квартир могут быть подвергнуты выравниванию, покрытию слоем штукатурки или строительными отделочными листами;
  • на базовый потолок могут крепиться подвесные либо натяжные конструкции;
  • высота пола может быть поднята за счет дополнительного настила из паркета, ламината или других напольных покрытий.

Все эти элементы уменьшают внутреннее пространство комнаты и тем самым влияют на точность определения мест электропроводки.

Следует учесть, что строгая прямоугольная геометрия квартир при строительстве здания, как печальное правило нашей действительности, часто не выдержана. Поэтому за начало отсчета размеров необходимо пользоваться расстояниями, отложенных от верхних и нижних углов стен, в которые внесены поправки на выравнивание.

Выполнение работ

Вначале на реальные места конструкций наносят обозначения, соответствующие габаритным размерам каждого электрического приемника, распределительной/ установочной коробки и щитка.

Если выполняется скрытая проводка, то нужно учитывать работы, которые будут вестись в дальнейшем:

  • оштукатуривание стен или установка конструкций из гипсокартона;
  • монтаж подвесных или натяжных потолков;
  • нанесение стяжки на черновой пол и укладка чистового покрытия.

После окончания строительства геометрия стен отлична от идеального прямоугольника. Для определения точки отсчета измеряются расстояния от верхних/ нижних углов помещения и вводятся поправки на выравнивание.

Внимание! Исполнительную схему с учетом всех внесенных изменений обязательно нужно сохранить на будущее.

Нанесение разметки на потолок

Потолочную поверхность размечают, используя стремянку, в зависимости от того, сколько приборов освещения заложено в проекте.

Если светильник один, он расположен посередине потолка, то используют метод диагоналей. Линиями соединяют противоположные углы помещения, осветительный прибор будет располагаться в точке пересечения.

Если планируется установка нескольких светильников, то вначале проводят одну или несколько осевых линий, образованных путем деления сторон противоположных стен на равные части.

Внимание! Потолочные плиты нельзя штробить, поскольку снижается несущая способность и возможно разрушение.

Прямые линии на потолке наносят двумя способами:

  1. С помощью отбивочного шнура, на который нанесен красящий состав.
  2. Посредством лазерного уровня/ указки.

Разметка стен

Методы, которыми наносят линии, те же. Только здесь еще используют строительные уровни и отвесы. Также удобно применять лазерные нивелиры. Разметку этим устройство может выполнять один человек.

Ввод электричества в дом

Прежде всего, следует учитывать, что начальная стадия монтажа электропроводки начинается на вводе, расположенном на столбе или опоре линии электропередачи. Для ввода, в обязательном порядке выбирается кабель, в котором имеются алюминиевые жилы. Это связано с тем, что провода ЛЭП также выполнены из алюминия.

В дальнейшем, алюминиевые жилы должны будут соединиться с медным кабелем, а это очень плохое соседство. В случае их непосредственного контакта происходит быстрое окисление. В месте соединения этих материалов начинает резко возрастать сопротивление, из-за чего может самопроизвольно выключиться питание. Данная ситуация не исключает перегорания вводного алюминиевого кабеля, а также и самого магистрального провода ЛЭП. Чтобы избежать подобных случаев, соединение медных и алюминиевых жил нужно производить через клеммники.

Монтаж электропроводки, что необходимо знать?

Если стены деревянные, то провода необходимо вставить в металлические трубы

Заводя электрический кабель в квартиру, необходимо знать, что отверстия для прокладки делаются в пустотах бетонных плит (если перекрытие бетонное). Если же у вас деревянные перекрытия, то провод должен проходить, находясь в металлической трубе (шириной 15-35 см).

После того, как провод электроснабжения выведен в жилое помещение, необходимо самостоятельно спроектировать место нахождения питающих точек (розеток и выключателей) и, отталкиваясь от этого, произвести прокладку кабеля.

Кроме того, необходимо заранее на стене сделать разметки мест, где будут находиться распределительные коробки и узлы, в которых будет производиться стыковка проводов.

Каждый хозяин должен знать, что, прокладывая провод между точками соединения и вывода, всегда нужно оставлять концы проводника не менее 30-40 см для удобного подключения устройств и установки розеток и выключателей.

Старую проводку можно обнаружить трассоискателем

Прежде чем производить монтаж проводки под штукатурку, необходимо убедится, что под отделкой нет старого подключенного кабеля.

Для этого можно пригласить соответствующих специалистов с электрическим трассоискателем или просто отключить старое электропитание.

При организации проводки в кирпичной или бетонной стене следует помнить следующие правила:

  • провод монтируется ниже потолочного перекрытия на 25-35 см;
  • расстояние от пола до проводки не должно быть меньше 15-20 см;
  • точки питания и соединения должны быть удалены от углов, как минимум на 10 см;
  • не рекомендуется крепить в стене сращенные провода, вся проводка должна быть цельной.

Что важно учитывать

Перед разметкой под электропроводку учтите один очень важный нюанс – если ремонт в доме только начинается, и вы хотите отметить места прокладки кабельных линий, в дальнейшем может произойти значительная погрешность по следующим причинам:

  1. Поднятие пола. К примеру, после монтажа проводки вы решите дополнительно сделать электрический теплый пол с использованием греющего кабеля. В этом случае пол подымется не меньше, чем на 10 см (с учетом плитки). Если вы уже сделали штробу под розетку на высоте 30 см (минимальная высота, которая рекомендуется), то после монтажа теплых полов эта высота сократится до 20 см.
  2. Опускание потолка. Противоположная ситуация – после того как вы вывели провод для подключения люстры (как правило, 15 см оставляется в запасе), принимается решение сделать натяжной потолок. Итог – придется наращивать провод для подключения люстры, что не очень хорошо.

Помимо этих двух частых ситуаций иногда принимается решение выровнять стены с черновой отделкой гипсокартоном или же переставить холодильник в другое место. Все это нужно обязательно учитывать перед разметкой электропроводки в квартире, т.к. в дальнейшем исправления могут быть весьма трудоемкими.

Ссылка на основную публикацию
