Описание, характеристики и особенности эксплуатации кабеля КГ

Во многих сферах энергообеспечения профессиональные электрики и монтажники отдают предпочтение кабелям КГ и КГ-ХЛ (иное климатическое исполнение первого). Главными особенностями данных изделий, выделяющих их на фоне конкурентов, являются повышенная гибкость и стойкость к воздействию экстремально низких или высоких температур.

Кабель КГ применяется повсеместно, но в большинстве случаев эксплуатируется для коммутации электроприборов огромной мощности (например, сварочного аппарата).

Особенности конструкции кабеля

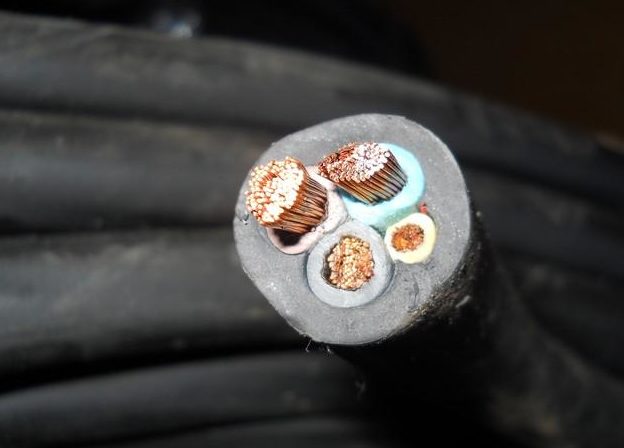

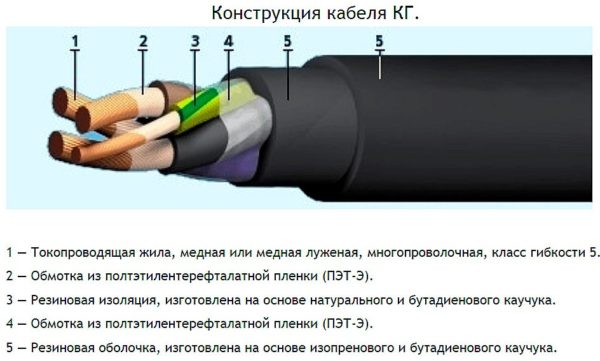

Рассмотрим все составные элементы кабеля:

  1. Токопроводящая жила, состоящая из многочисленных медных проволочек круглого сечения. В процессе изготовления жил для КГ-кабеля руководствуются нормативами ГОСТ. Для эксплуатации в условиях тропического климата производят специальные жилы «Т»: помимо меди, в них добавляется олово. В качестве альтернативы медь может покрываться свинцово-оловянным слоем, причем содержание первого металла в сплаве должно быть не ниже 40%.
  2. Все жилы прячутся под общую пленку, изготовленную из синтетического материала. Она выполняет функцию разделителя.
  3. Для изоляции применяют специальный вулканизированный каучук, при этом покрытие окрашивается в цвет, соответствующий предназначению жилы. Например, для нейтрали выбирают синий цвет, заземляющего контура – желто-зеленый и т. д. Вместо полного окрашивания, все жилы могут быть белыми с полосками нужного цвета. В случае отсутствия нулевой жилы синяя полоска наносится на любой другой проводник за исключением желто-зеленого. Кроме окрашивания, может использоваться символьное обозначение (для нейтрали – «0»). Провода с одной-двумя жилами обычно не имеют строгую окраску. Фаза зачастую обозначается коричневым или черным цветом.
  4. Все проводники скручиваются между собой с определенным шагом. В кабеле КГ интервал составляет 16 диаметров с учетом изоляционного слоя.
  5. После этого размещают второй разделительный слой. Опять же берется пленка из синтетического материала, с помощью которой покрываются скрученные проводники. Например, это может быть микротальковое изделие. В случае отделения жил от оболочки разделительная пленка не применяется.
  6. Наружный изоляционный слой изготавливают из бутадиенового каучука. Для проводов с одной жилой вместо применения разных изоляций для жилы и кабеля в целом может использоваться единая защитная оболочка. Толщина будет идентичной двум слоям.

Наружные диаметры кабелей, мм

Номинальное сечение основных жил, мм2 Одножильные С тремя основными жилами и жилой заземления
0,75 10
1,0 10
1,5 11
2,5 7,0 13
4,0 8,0 16
6,0 9,0 18
10 10 23
16 13 25
25 15 30
35 17 35
50 19 42
70 22 45
95 24 51
120 27 56
150

Расшифровка маркировки

Расшифруем возможные буквенные обозначения для кабеля КГ и его модификаций:

  • «К» – кабель;
  • «Г» – гибкого типа;
  • «Н» – имеется дополнительный защитный слой, исключающий горение;
  • «Т» – может успешно эксплуатироваться в тропическом климате при минимально допустимой температуре воздуха -10 гр. Цельсия;
  • «ХЛ» – предназначен для применения в условиях холодного климата с минимально допустимой температурой -60 гр. Цельсия.

Модификации

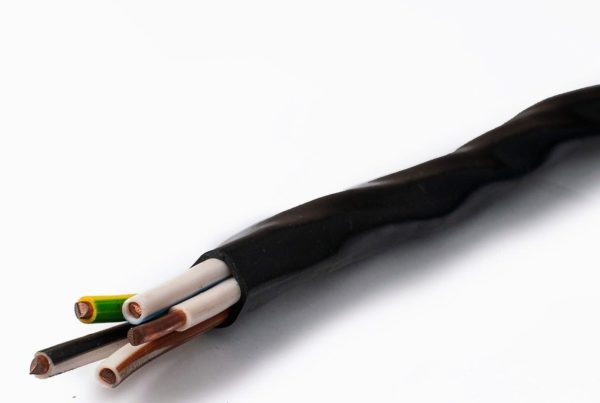

Кабель КГ выпускается в различных модификациях. Две из них, КГВВ и РКГМ, будут рассмотрены ниже. Провод КГВВ характеризуется наличием полимерной изоляцией (вместо резиновой как у стандартного). Это может быть поливинилхлорид. Благодаря этому существенно возрастает срок службы изделия (25 лет). При помощи КГВВ выполняют коммутацию громоздкого и высокомощного оборудования, устройств, подключаемых к источникам переменного и постоянного тока. В качестве примера можно указать экскаваторы, работающие в карьере, подъемные краны и т. п.

Поливинилхлоридный изоляционный слой значительно расширяет диапазон рабочих температур, который составляет от -50 до +50 гр. Цельсия. Благодаря этому кабель КГВВ не имеет климатических модификаций, поскольку может использоваться при любых условиях.

При подключении КГВВ к электрической сети переменного тока нужно следить за максимальным напряжением и частотой – до 660/1000 В и 60 Гц соответственно. При коммутации с сетями постоянного тока напряжением должно быть в диапазоне 1000-1500 В. Негорючие свойства КГВВ проявляются исключительно при одиночной прокладке. Групповой монтаж кабеля с другими проводами такой защиты не дает.

Другая модификация КГ – РКГМ. Данная аббревиатура расшифровывается следующим образом:

  • «Р» – резиновая изоляция;
  • «К» – слой из кремнийорганики;
  • «Г» – оголенный;
  • «М» – медные жилы.

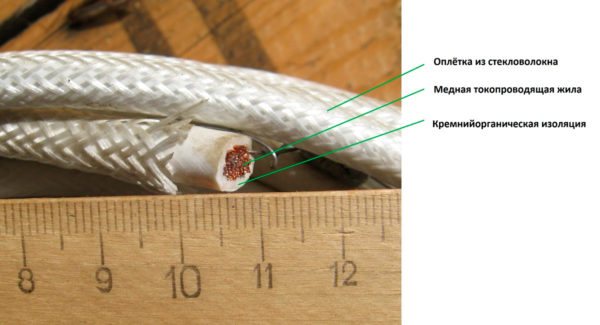

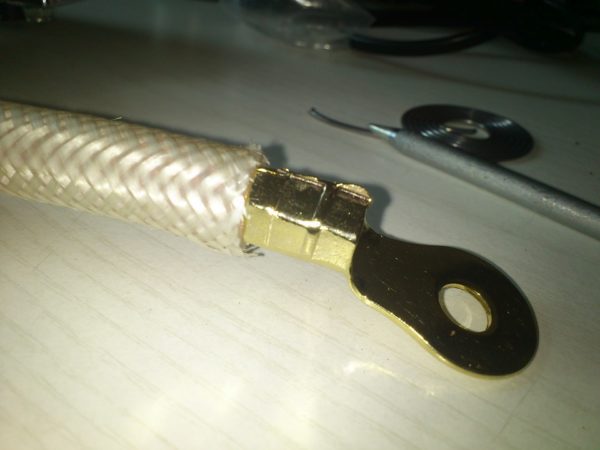

При рассмотрении конструкции РКГМ можно обнаружить жилы из медных проволочек, изоляционный слой из кремнийорганической резины и качественную оплетку из стеклонити, пропитанной лаком.

По остальными технико-эксплуатационным параметрам выделим следующие:

  • площадь сечения жил находится в диапазоне 0,75-120 кв. мм;
  • радиус изгиба – от двух наружных диаметров;
  • диапазон рабочих температур – от -60 до +180 гр. Цельсия;
  • выдерживает эксплуатацию в условиях 100% влажности при температуре +35 гр. Цельсия;
  • возможно подключение к источнику переменного тока при напряжении 660 В и частоте 40 Гц.

Зачастую электротехническое изделие применяется для подключения оборудования и электроприборов к сетям переменного и постоянного тока. Возможен монтаж кабеля по воздуху, что обусловлено повышенной устойчивостью к атмосферным осадкам, механическим и ветровым нагрузкам, ультрафиолетовым лучам солнца.

Основное требование связано с отсутствием площади соприкосновения с химически агрессивной средой, минеральными или натуральными маслами. Таким образом, перед подключением РКГМ заранее убедитесь в отсутствии масляных пятен, указывающих на протечку оборудования. Если таковые имеются, то предварительно нужно устранить любые утечки, выполнив очистку поверхности. Аналогично другим разновидностям кабелей РКГМ подбирается в зависимости от нагрузки.

Отличие кабелей КГ, КГ-ХЛ и КГН

Независимо от разновидности кабеля, он подходит для всех сфер эксплуатации, перечисленных в первом разделе статьи. Любой КГ устойчив к ультрафиолетовому излучению, а также применяется для коммутации передвижных агрегатов.

Конструктивно жилы каждого провода состоят из медных проволочек, имеют изоляцию и разделительный слой из полиэтилентерефталата. Для изоляции жил производители выбирают натуральный или вулканизированный каучук, в то время как оболочка изготавливается из изопреновой синтетической резины.

Существует несколько разновидностей кабеля в зависимости от климатического исполнения. Рассмотрим основные различия:

  • КГ – стандартный провод с диапазоном рабочих температур от -40 до +50 гр. Цельсия;
  • КГ-ХЛ – модификация для холодного климата (от -60 до +50 гр. Цельсия);
  • КГ-Т – для тропического климата (от -10 до +55 гр. Цельсия);

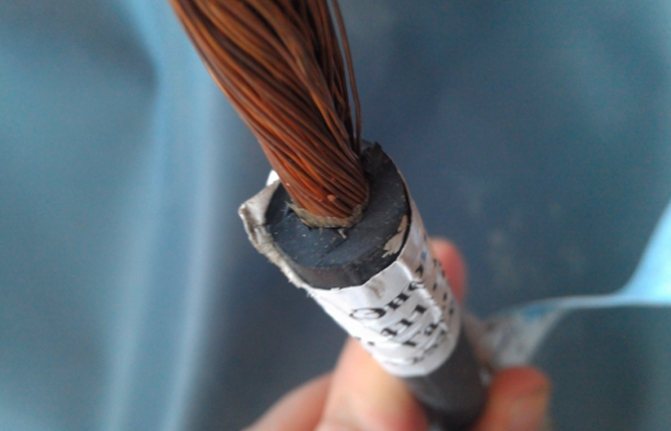

  • КГН – изделие, характеризующееся устойчивостью к воздействию масел, имеющее пожарозащитную оболочку (от -30 до +50 гр. Цельсия) и предназначенное для эксплуатации в агрессивной среде.

КГ-Т выделяется на фоне остальных тем, что токоведущие медные жилы дополнительно покрываются оловом или его сплавом со свинцом (в соотношении 40/60). Особым требованиям должна отвечать изоляция такого провода, который можно эксплуатировать в тропических зонах с жарким и одновременно влажным климатом. В состав бутадиенового каучука добавляют фунгициды, исключающие образование и распространение плесени или грибка. В других модификациях КГ эти вещества не применяются.

Кабель КГ-ХЛ эксплуатируется в условиях низких температур (например, в Арктике и Антарктике). Для создания такого изделия потребовались новые технологии защиты изоляции и резины. Последняя должна выдерживать экстремально низкую температуру. Для этого в состав бутадиеновой или натуральной резины добавляют кремнийорганические вещества. Благодаря такому подходу минимально допустимая температура была увеличена до -60 гр. Цельсия.

В составе КГН имеется хлоропреновая резина, что позволило увеличить устойчивость к воздействию масла и сделать каучук менее горючим. Такие изделия успешно эксплуатируются в шахтах и на карьерах.

Обычный КГ можно без проблем заменить его другими модификациями – КГ-ХЛ и КГН. С другой стороны, обратная замена может привести к печальным последствиям. Аналогична ситуация с проводами, предназначенными для эксплуатации в сетях напряжением 380 и 660 В. Прямая замена допустима, обратная – нет.

Хочу все знать

Кабели КГ, РПШ, КГ-ХЛ широко применяются при профессиональном подключении сложных современных производственных механизмов к основной сети переменного тока с напряжением в 660 В и показателями частоты примерно 400 Гц. Используются изделия и при грамотном подключении к источнику постоянного тока, параметры которого достигают 1000 В. Проводящие ток жилы, присутствующие в проводах, в состоянии эффективно выдерживать серьезный уровень нагрева, максимальная температура при котором может достигать 750 градусов.

Общее конструктивное производственное исполнение кабеля по технике использования предусматривает эксплуатацию жилы, которая состоит из двух и более проводников, сделанных из меди. Качественная резина в подобных изделия играет роль качественного изолятора. Одновременно с этим на жилы, проводящие ток, наносится небольшой слой свинцово-оловянного покрытия, где части олова принадлежит около 40%. Изделия с такой характеристикой предназначены для использования в тропическом влажном и теплом климате.

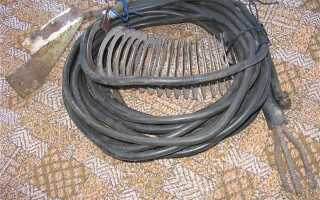

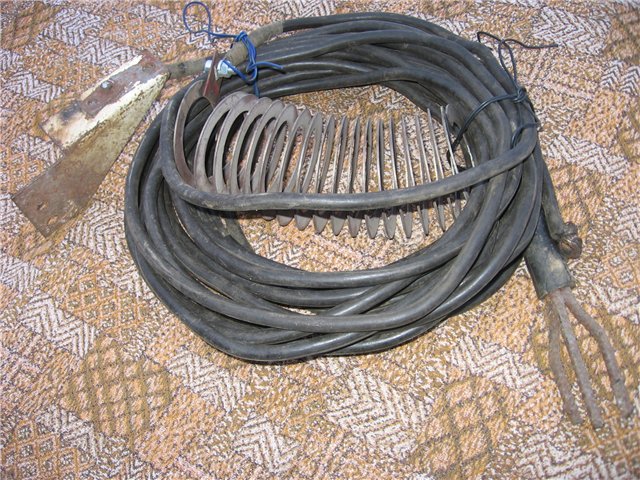

Кабель КГ для сварки

Современные кабели марки КГ долгое время выпускаются для максимально прочного присоединения стандартной сети электричества к разным производственным передвижным сложным по эксплуатации механизмам. Провода при этом идеально подходят, как для наружной, так и для внутренней категории прокладки. Сфера использования изделий достаточно широка, он идеально подходит для таких условий, как:

  • Применение на полностью открытых площадках в разных макроклиматических регионах – на водоемах, в областях с тропическим климатом и с умеренно холодным климатом;
  • Кабель широко используется в разных по назначению помещениях;
  • Изделия отличаются стойкостью к влиянию солнечных лучей, то есть подходит для внешней установки;
  • Материалы, из которых выполнены кабели, отличаются стойкостью к вероятности поражения плесенью и грибка.

Универсальность и высокое качество кабеля КГ основано на особенностях его конструкции. Изделия характеризуются наличием много проводной системой жил, которые покрыты качественной, выполненной из резины изоляцией. Жилы скручены в небольшие пучки по две-пять проводов.

Производители изготавливают кабели по сложной инновационной технологии. Благодаря этому их качество намного превышает подобные изделия марок ВВГ и ПВС. Каждая партия перед реализацией проходит проверку на стойкость к воде. Все это значительно увеличивает стоимость кабелей, чему также способствует используемый в производстве дорогой по стоимости пластикат.

Стоимость кабеля идеально соотносится с его качеством и преимущественными техническими свойствами, среди самых основных можно отметить:

  1. Исполнение в разнообразных условиях климата может быть – У, ХЛ, а также Т.
  2. Основная категория размещения соответствует требованиям ГОСТа 15150-69 – 1, 2, 3.
  3. Минимальная длина изделия с показателями сечения 35 мм составляет 150 метров. У кабеля, сечение которого равно 50 мм, минимальная длина равна 125 метров. В процессе реализации покупателю выдается столько кабеля, сколько требуется, не меньше установленного минимума.
  4. Возможна эксплуатация в диапазоне от минус 45 до плюс 50 градусов.
  5. Кабель характеризуется высоким сроком эксплуатации. Он составляет полных 4 года.
  6. Общий гарантийный период обслуживания полгода от начала работы устройства.

Кабель отличается простотой и комфортом в процессе применения. Жила изоляции имеет индивидуальное цветовое решение и цифровое обозначение. Нулевая производится в голубом оттенке, жила эффективного заземления — желто-зеленая. Основная оболочка кабеля выполнена из резины категории шланговой.

Важно! Качество кабеля находится на достаточно высоком уровне. Оболочка в состоянии защитить кабель при использовании в разном климате. Подобная жила отделяется специальным разделяющим слоем прочной пленки из синтетики.

Силовой кабель КГ-ХЛ описание

Провода популярной марки КГ-ХЛ применяются в современной промышленности для соединения разного плана плана механизмов категории передвижных к проведенным сетям категории 660 В, а также 1000 В с параметрами частоты с показателем 400 Гц. К иным свойствам можно отнести:

  • Степень изоляции самого провода и оболочки кабеля при 20 градусах выше нуля равна 50 МОм;
  • Уровень сопротивления току постоянного режима проводящих ток жил в процессе расчета на 1 км при 20 градусах полностью отвечает требованиям ГОСТа 22483;
  • Длина изделия стандартная. С сечением около 35 мм – 150 метров, с показателем сечения 50 мм – 125 метров. Провод сниженной длины не приобретается, больше можно;
  • Общее время эксплуатации составляет примерно 4 года, предоставляемая гарантия равна 6 месяцам со времени начала использования кабельного изделия;
  • Кабель отличается универсальностью, он отлично эксплуатируется при температуре от минус 45 градусов до 40 выше нулевой отметки.

Кабель характеризуется идеальной конструкцией. Есть проводящая ток многопроволочная качественная жила правильной круглой формы. Данный элемент относится к 4-ому классу и соответствует требованием ГОСТа 22483. Слой для разделения присутствует на главных и на дополнительных. С составе конструкции есть выполненная из качественной резины защитная изоляция. Подобные провода выполнены со специальной отличительной расцветкой. Такая стандартная жила бывает окрашенной полностью или иметь соответствующего оттенка полосу.

Провода, которые предназначены изначально для заземления, выполнены в желтовато-зеленом оттенке, нулевые – голубые. Подобная расцветка может быть совершенно иной, если кабель выполняется на заказ, цвета могут быть иными. Кроме описанных конструкционных элементов стандартный кабель обладает скруткой в 16 диаметров, есть хладостойкая оболочка, которая изготовлена из специальной шланговой резины.

Силовой гибкий РПШ кабель

Подобная категория современных изделий выпускаются для подсоединения к сети с примерным напряжением в 380, а также 660 В инновационных мощных промышленных механизмов и установок категории стационарных. Изделия идеально подходят для монтажа качественной радиоаппаратуры.

Провода универсальны, их можно использовать в местах с разным температурным режимом – от минус 40 до плюс 60 градусов. К иным преимуществам кабеля можно отнести его способность без проблем выдерживать прямое влияние лучей солнца, атмосферные осадки. В продукции данной категории большой популярностью пользуются жилы с сечением 4 мм. Они стойки к серьезным перегибам, причем даже относительно многоразовым. Один такой провод, выпущенным серьезным производителем, в состоянии выдержать 500 полных циклов возможной гибки. Кабели с показателями сечения примерно 6-10 мм в состоянии выдержать не менее 15-17 двойных сильных перегибов. К иным положительным техническим свойствам кабелей данной категории можно отнести следующие:

  1. Изоляция в состоянии выдержать напряжение тока 1,5 кВ на протяжении 5 минут.
  2. Переменный показатель напряжения общей частоты 400 Гц составляет 0,38 кВ.
  3. Максимально допустимое напряжение составляет 0,7 кВ.
  4. Установку кабеля можно провести по при общей температуре до минус 15 градусов.
  5. Кабель в состоянии выдержать долговременное воздействие нагрева в 65 градусов выше нуля.
  6. Общая строительная длина примерно составляет 50 метров.
  7. Уровень сопротивления изоляции на 1 км равна 110 МОм при температурном режиме от 20 градусов выше нуля.
  8. Срок эксплуатации кабеля при соблюдении условий применения составляет 8 лет, гарантия на изделие составляет один год.
  9. Изделие идеально эксплуатируется при температуре выше 35 градусов, а допустимый максимум составляет 60 градусов.

Особого внимания заслуживает конструкция кабеля марки РПШ. Среди основных элементов кабеля конструкции можно отметить прочную резиновую изоляцию. Материал изготовления основан на натуральных каучуковых породах и на бутадиене. Присутствует скрученная из высокого качества луженых проволок жила, которая относится к 4 классу. Для обмотки кабеля используется качественная полиэтиленовая терефталатная пленка. Маркируются жилы в стандартном порядке – цвет и цифровые показатели.

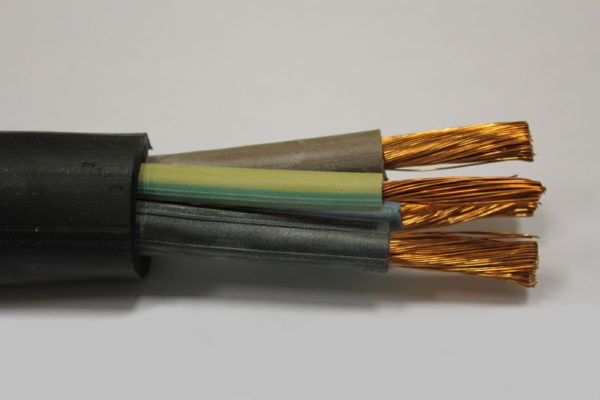

Цветовое обозначение жил кабеля силового КГ

Наружный изоляционный слой отдельной жилы окрашивается в нужный цвет или имеет синюю полоску по всей длине. Чаще всего заземляющий контур делается желто-зеленым, нулевая жила – синей или голубой (либо с символом «0»).

При обозначении жил КГ-кабеля запрещается использовать три цвета – красный, белый и серый. Остальные оттенки допустимы, при этом обозначение не принципиально. В зависимости от индивидуальных предпочтений заказчика жилы могут окрашиваться в те или иные цвета, иметь полоски или выпускаться без расцветки.

В зависимости от числа жил расцветка может быть следующей:

  • три жилы – желто-зеленая, синяя и коричневая;
  • четыре – желто-зеленая, синяя, черная и коричневая;
  • пять – желто-зеленая, синяя, коричневая и две черных;
  • шесть – желто-зеленая, синяя, коричневая и три черных.

Массы кабелей, кг/км

Номинальное сечение основных жил, мм2 Одножильные С тремя основными жилами и жилой заземления
0,75 140
1,0 150
1,5 190
2,5 70 280
4,0 100 390
6,0 130 540
10 210 910
16 290 1200
25 420 1700
35 560 2300
50 760 3100
70 1000 4100
95 1300 5300
120 1600 6300
150

Технические характеристики кабеля КГ

Существует несколько конфигураций КГ-кабеля в зависимости от климатических и погодных условий:

  • У – умеренная зона;
  • ХЛ – холодостойкая;
  • Т – тропики и субтропики.

Размерные показатели

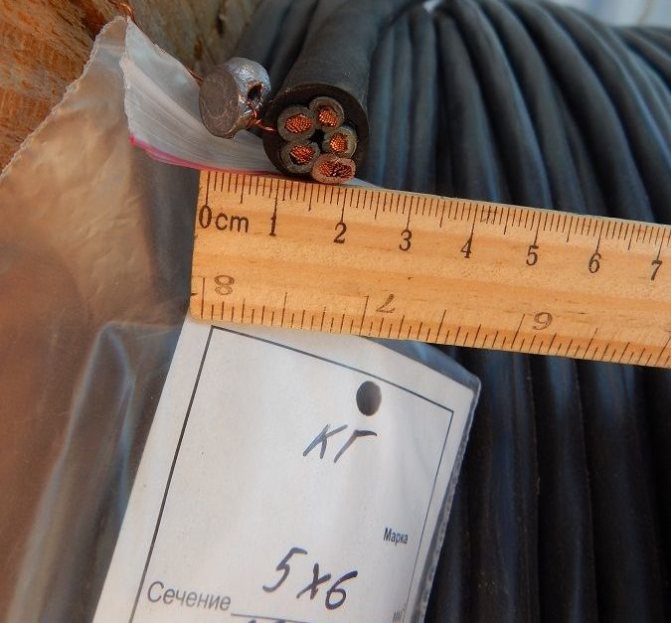

Любые электрические кабели можно разделить на несколько категорий в зависимости от числа жил. Другой размерный показатель, от которого зависит мощность подключаемых приборов – площадь сечения проводника:

  • для одножильного провода сечение находится в диапазоне 2,5-50;
  • двух-трех – 1-150;
  • четырех – 1-95;
  • пяти – 1-25 кв. мм

Заземляющую жилу в сравнении с фазной обычно производят меньшего сечения. Это обязательно указывается в аббревиатуре изделия. Например, КГ 2×5+1×3 можно расшифровать следующим образом: гибкий кабель с двумя фазными жилами по 5 кв. мм и одной заземляющий 4 кв. мм.

Важно! Для провода с жилами 1-1,5 кв. мм площадь сечения заземляющего проводника идентична фазному.

Производители выпускают кабель в бухтах. Длина зависит от площади сечения. Наблюдается следующая зависимость:

  • для провода 1-35 кв. мм – 150 м;
  • 35-120 кв. мм – 125 м;
  • 150 кв. мм – 100 м.

Таким образом, чем больше сечение, тем короче кабель.

Температурные показатели

Стандартный кабель КГ может эксплуатироваться при температуре от -40 до +50 гр. Цельсия. От соблюдения данного параметра зависит срок службы изделия. Однако, как писалось выше, существует несколько дополнительных модификаций с различным диапазоном температур.

Толщины изоляции и оболочек для кабелей марки КГ-ХЛ мм

Номинальное сечение основных жил, мм2 Изоляция Оболочка для одножильных кабелей Оболочка для многожильных кабелей
0,75 0,8 1,3 — 1,5
1,0 0,8 1,3 — 1,6
1,5 0,8 1,5 — 1,8
2,5 0,9 1,4 1,7 — 2,0
4,0 1,0 1,5 1,8 — 2,2
6,0 1,0 1,6 2,0 — 2,5
10 1,2 1,8 3,1 — 3,6
16 1,2 1.9 3,3 — 3,9
25 1,4 2,0 3,6 — 4,4
35 1.4 2,2 3,6 — 4,5
50 1,6 2,4 4,5 — 5,0
70 1,6 2,6 4,8 — 5,0
95 1,8 2,8 5,0 — 5,3
120 1,8 3,0 5,0 — 5,3

Технические характеристики кабеля КГ-ХЛ

Помимо расширенного диапазона рабочих температур, у кабеля КГ-ХЛ в сравнении со стандартным КГ наблюдаются изменения в других технико-эксплуатационных параметрах:

  1. На 1 км кабеля сопротивление изоляции должно быть не менее 50 000 кОм. Данные актуальны для температуры воздуха +20 гр. Цельсия.
  2. КГ-ХЛ способен выдержать нагрузочное напряжение 2500 В в течение пяти минут (при частоте 50 Гц).
  3. Количество перегибов кабеля без появления дефектов – 30 000.
  4. Температура эксплуатации – от -60 до +50 гр. Цельсия.
  5. Разные производители устанавливают свои сроки гарантийного обслуживания – обычно не менее полугода с момента ввода в эксплуатацию.

Диаметр и масса кабеля – немаловажные параметры, особенно с учетом того, что изделие применяется только для передвижных механизмов и установок.

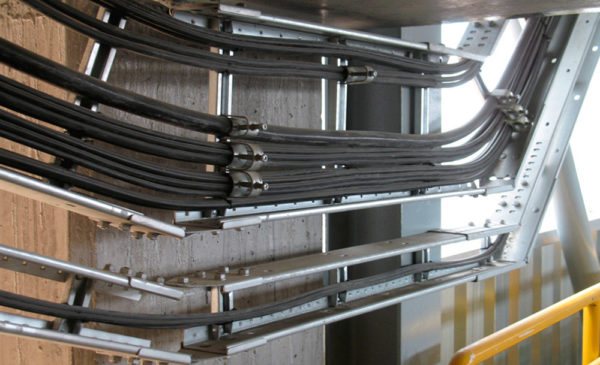

Варианты прокладки кабеля КГ

Электротехническое изделие может прокладываться разными способами. Перечислим основные:

  1. В трубах, когда требуется дополнительная защита от внешних негативных факторов, механических нагрузок при монтаже на открытом участке. В этих целях можно использовать керамические, металлические и поливинилхлоридные трубы. Процесс установки выполняется в соответствии с пунктами ПУЭ (правила устройства установок), поэтому в точках соприкосновения разных частей нужно обеспечить герметичное соединение и отсутствие зазоров. Это предотвратит попадание любых молекул внутрь трубы. Чтобы избавиться от зазоров, воспользуйтесь специальными муфтами. На вход и выход установите термоустойчивую защиту (к примеру, смоляную ленту). По диаметру труба должна быть в два-три раза больше кабеля.
  2. В желобах – более популярный и распространенный метод, который активно используется при прокладке изделия в химически агрессивной среде (цеха, производственные объекты). Площадь сечения кабелей, размещаемых в желобах, не должна превышать 16 кв. мм. Главная особенность укладки связана с тем, что все провода размещаются одним слоем на определенном расстоянии. Таким образом, ширину желоба подбирают в зависимости от количества и проводов, и с учетом интервала между каждым из них.
  3. Прокладка по воздуху. Выбирая данный метод, предварительно нужно учесть все факторы окружающей среды, которые могут воздействовать на кабель. Не забывайте о том, что ветер и атмосферные осадки могут оказывать дополнительную нагрузку как на кабель, так и на несущую конструкцию (эстакаду, трос). Тяжелые условия эксплуатации могут привести к обрыву соединения или потерям.
  4. Открытая прокладка. Самый простой способ, в соответствии с которым не нужно использовать дополнительные материалы и сооружения. Можно применять при условии отсутствия угрозы обрыва и нагрузок. Актуален на объектах с малым количеством людей и возможностью разместить подвес на достаточной высоте. Категорически запрещено располагать кабель в проходах. Очень экономичный метод, для реализации которого не нужны техника и специальное оборудование. Однако могут возникнуть непредвиденные опасности в процессе монтажа. Требует ответственности и внимательности.
  5. Прокладка кабеля КГ в земле нереальна и нежелательна, потому его защита не подразумевает подобную эксплуатацию. Это может привести к повреждениям и обрыва из-за строительных отходов, повышения плотности грунта и т. д.
  6. На кораблях используют модификацию кабеля КГ-ХЛ.

Таким образом, стандартный КГ и его модификации позволяют обеспечить надежную коммутацию передвижных установок и агрегатов. При этом важно помнить, что электротехническое изделие подходит только для временного подключения, поэтому далеко прятать его не стоит. Главный минус – отсутствие возможности прокладки под землей. По сравнению с многочисленными аналогами кабель КГ обойдется дороже, но его высокая стоимость окупается непревзойденными технико-эксплуатационными характеристиками.
