Подключение испытательной коробки к счетчику — правила и схема

При установке измерительных приборов в силовые цепи трехфазного питания особое внимание уделяется приведению контролируемых величин к виду, удобному для подключения к электросчетчику. При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ). При их наличии обслуживание и ремонт подключаемых к линии приборов учета существенно усложняется.

Назначение и особенности

Все нормы и требования в области применения электрооборудования, выбору проводников и построении электрической сети написаны в правилах устройства электроустановок (ПУЭ). В первом разделе параграфе 1.5.23 указано требование, относящееся к подключению трёхфазного счётчика, а именно необходимость его коммутации через испытательную коробку.

Её использование позволяет закоротить вторичную цепь трансформатора тока с дальнейшим обесточиванием линии и цепей фазового напряжения, на каждой клемме подключения измерительного прибора. Соединение через ИКК делает замену и поверку счётчиков совершенно безопасной операцией. При этом совершенно нет никакой необходимости в отключении нагрузки от питающих проводов.

Испытательная переходная коробка необходима в случае выполнения следующих операций:

  • перемыкания токовых линий (шунтирование);
  • отключения токовые цепи;
  • выключения напряжения на каждой фазе;
  • подсоединения к линии электроизмерительного устройства или прибора учёта.

​Существует определённая группа потребителей энергии, которую запрещено отключать от электричества даже на короткий час. Но время от времени возникает потребность заменить счётчик или другое контрольно-измерительное оборудование. В простом случае понадобилось бы обесточить линию, извлечь устройство и закоротить место разрыва шунтом. Конечно же, какое-то время линия и подсоединённая к ней нагрузка окажется отключённой от электричества, что недопустимо. Поэтому для избегания этого и используют возможности ИКК.

Таким образом, обозначенные первые три пункта применяются для замены электросчётчика без отключения питающего сигнала, подаваемого на электроустановки. Последний же пункт используется для коммутации образцового или эталонного прибора измерений с целью проверки работы счётчика, без вмешательства в непрерывность процесса электроподачи.

Конструкция приспособления

Промышленность выпускает переходные устройства различного вида и форм. Но чаще всего это прямоугольная пластина, выполненная из толстостенного ударопрочного и негорючего материала. В качестве последнего применяется карболит или пластик. Эта пластина представляет собой подложку, на которой размещаются группы клеммных контактов, образующих зажимную клеть. По краям основания выполняются сквозные отверстия, предназначенные для крепления испытательной коробки к электрическому боксу.

Для изготовления контактов применяется латунь или оцинкованная сталь, а также фосфористая бронза. Некоторые типы коробок имеют дополнительные элементы, например, фланец или рычажок, облегчающий монтаж.

Переходные зажимы представляют собой подпружиненные пластины или винтовые металлические конструкции. Располагаются они на токопроводящих пластинах, изготовленных из латуни, жести, стали. Связано это с устойчивостью этих материалов к образованию коррозии и хорошей удельной проводимостью.

Сверху устройство закрывается пластиковой прозрачной крышкой, закреплённой на корпусе основания. В случае использования испытательного приспособления для присоединения счётчика крышка устройства обязательно опечатывается, поэтому на ней предусмотрены специальные ушки для установки пломбы или отверстие под контрольный винт. При этом её прозрачность позволяет осуществлять визуальный контроль над внутренним расключением контактных групп.

Характеристики изделия

Каждая испытательная переходная коробка для электросчётчиков или другого типа оборудования имеет ряд технических параметров. Эти характеристики должны соответствовать определённым техническим условиям. Кроме ПУЭ, они определяются в Методических рекомендациях по техническим характеристикам систем и приборов учёта.

К основным электрическим параметрам относят следующие величины:

  1. Номинальное напряжение — выпускаемые устройства рассчитаны на различную разность потенциалов, которую могут выдержать клеммные колодки. Превышение этого значения небезопасно и поэтому недопустимо. В паспорте на изделие оно указывается в вольтах.
  2. Рабочий ток — определяется максимальной его силой, которую может пропустить или замкнуть внутри себя устройство в течение продолжительного времени без повреждения своих элементов. Единица измерения — ампер.
  3. Частота — определяет период сигнала, с которым может работать устройство. Измеряется в герцах.
  4. Степень безопасности — определяет соответствие защиты согласно международному стандарту International Protection Rating (IP). Чем выше стоят цифры после аббревиатуры, тем устройство меньше подвержено влиянию частиц пыли и воды.
  5. Рабочая температура — обозначает интервал, в котором технические параметры устройства не изменяются.
  6. Соответствие техническим условиям — это сертификация устройства и подтверждение его безопасного использования.

Но наряду с этим в спецификациях к коммутационным испытательным коробкам указывается и ряд других технических характеристик. Например, гарантийный срок, размеры, масса. Нередко в паспорте на изделия обозначается и вид необходимых крепёжных элементов. Полезной информацией является также сечение провода, допустимого к монтажу. Обозначается оно обычно классами. Так, второй позволяет использовать кабель до 6 мм².

Типовые различия

Все испытательные переходные колодки делятся по самым различным показателям. В первую очередь их разделяют по типу сети, в которой они могут использоваться. Существует продукция, предназначенная для применения в однофазных (220 В), трёхфазных (380 В) или низковольтных (110 В) цепях. Кроме того их различают по форме и размерам. Изделия могут выпускаться круглого, прямоугольного или квадратного вида.

Разделяют испытательные коробки по следующим признакам:

  1. Назначению. Для использования совместно с контрольно-измерительными приборами или просто для коммутационных действий.
  2. Способу монтажа. Существуют модели, предназначенные для установки в кросс-модуль, электрический шкаф, din-рейку.
  3. Количеству контактных групп. Выпускаемые изделия могут быть как трёхконтактными, так и иметь их намного больше.
  4. Типу крепления. Бывают винтового, нажимного, барьерного и фиксированного вида. При этом некоторые модели могут иметь защиту для проводов.
  5. Количеству рядов клемм. Бывают одноярусные и многоярусные.
  6. Исполнению — прямые и угловые.
  7. Типу подключаемого провода. В зависимости от этого используется тот или иной тип клемм. Например, винтовая и концевая являются универсальными, а пружинный и ножевой зажим больше подходит для одножильных проводов.

Но как бы то ни было, основным их различием является схема подключения. В зависимости от производителя и предназначения, коробка может иметь различные варианты соединения. Например, на неё одновременно могут быть заведено несколько трансформаторов тока и нагрузочных линий, подключены измерительный бокс и прибор учёта расхода электроэнергии.

Выпускают испытательные коробки ИКК все крупные производители оборудований и устройств в области энергетики. Существенные отличия между ними заключаются в качестве используемого материала для изготовления продукции. Подтверждается оно различными сертификатами. Так, для европейских компаний это менеджмент качества ISO9001, отсутствия вредных примесей RoHS, испытательного института UL, и отечественных: Ростехнадзора; ГОСТ Р51323.1−99; ГОСТ 30849 .2−2002.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика
Схема прямого подключения трехфазного электросчетчика к сети TNS
Схема прямого подключения трехфазного электросчетчика к сети TNС

Конструктивные особенности и основные характеристики

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

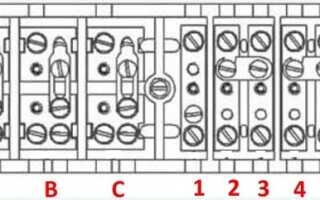

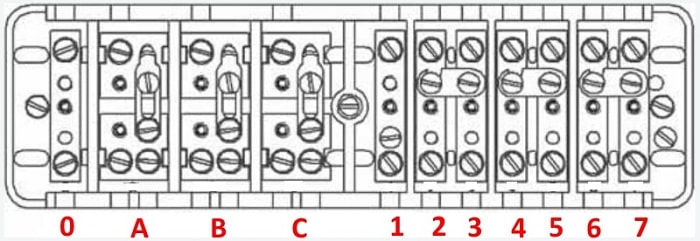

Рисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

  • модуль может использоваться при температурном режиме от -40 С° до 60 С°;
  • допустимая влажность – не более 98 %;
  • для подключения используется провода с минимальным сечением 0,5 мм2 и максимальным – 4 мм2;
  • данная модель выпускается со степенью защиты IP20;
  • длительность срока эксплуатации — до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

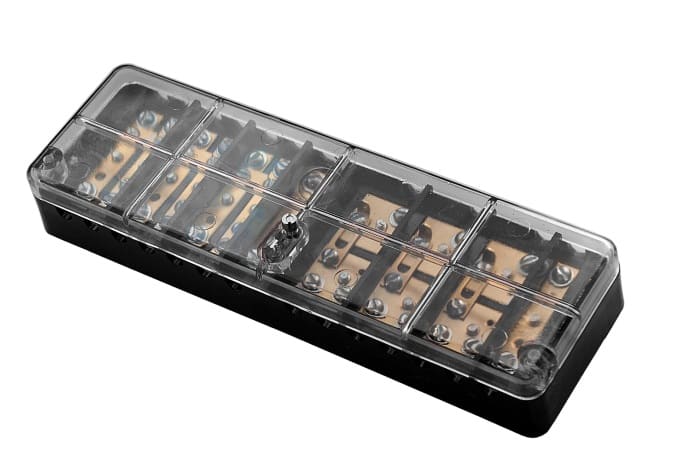

Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте

Конструкция и характеристики

Некоторые модели испытательных клеммных колодок (ИКК, так часто называют испытательные коробки) выпускаются с прозрачной верхней крышкой. Поскольку практически в 100% случаев коробки испытательные опломбируются, наличие прозрачной крышки позволяет осуществлять визуальный контроль состояния групп контактов. Крышка испытательной коробки крепится с помощью винта со сквозным отверстием для выполнения пломбировки.

Все клеммы испытательной коробки выполнены из латуни, поскольку латунь меньше подвержена коррозии и обеспечивает лучшую электрическую проводимость по сравнению со сталью.

Схема установки

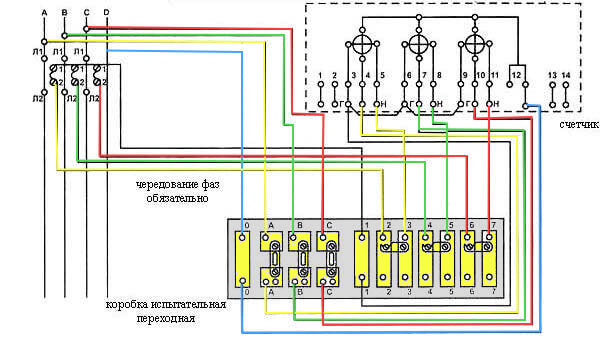

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета .

С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости снять электросчетчик, перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.

ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Надеемся что данная статья была информативная и теперь вы знаете, как произвести подключение испытательной коробки к счетчику. По всем вопросам обращайтесь на форуме или же в комментариях под записью!

Наверняка вы не знаете:

  • Типы клеммных колодок
  • Как собрать трехфазный щит своими руками
  • Как подключить магнитный пускатель

Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?

При описанных выше условиях  обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

Рисунок 1. КИ-10 (ЛИМГ.301591.009)Назначение

Данное приспособление применяется, когда необходимо выполнить монтаж цепей учета на основе электросчетчиков с трансформаторным включением. Такое решение позволяет проделать работу, без обесточивания потребителей:

  1. подключать в щиток образцовое приспособление учета;
  2. производить шунтирование и отключение токовых цепей;
  3. выполнить расключение определенной фазы.

Первое действие выполняется, когда производится тестирование приспособлений контроля, остальные – при их замене.

Конструктивные особенности и основные характеристики

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

Рисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели – 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

  • модуль может использоваться при температурном режиме от -40 С° до 60 С°;
  • допустимая влажность – не более 98 %;
  • для подключения используется провода с минимальным сечением 0,5 мм2 и максимальным – 4 мм2;
  • данная модель выпускается со степенью защиты IP20;
  • длительность срока эксплуатации – до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контактеВариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

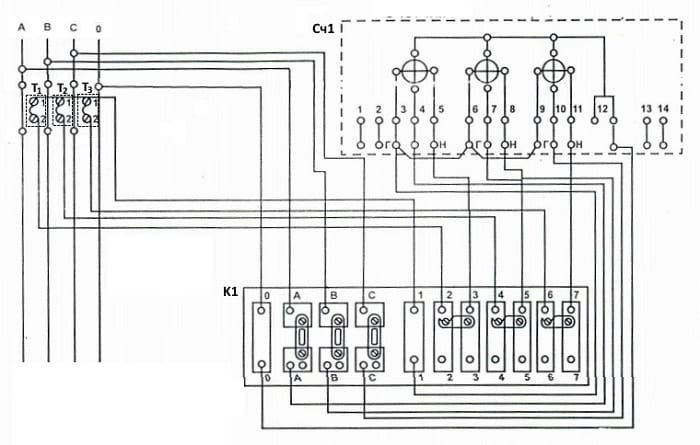

Рисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

  • T1, T2, T3 – трансформаторы тока;
  • Сч1 – трехфазное приспособление учета;
  • К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Как производится отключение и подключение приспособления учета или образцового устройства

Выполняя замену необходимо соблюдать очередность действий, начнем описание с процедуры отключения.

Как производить отключение?

Делается это в следующем порядке:

  1. необходимо зашунтировать токовую цепь, чтобы сделать это, следует вкрутить в обозначенные на рисунке 5 места винты с соответствующей резьбой (как правило, м4). С обратной стороны бокса находится заизолированная шина, винтовое соединение обеспечит надежный контакт с ней. Рисунок 5. Места, куда необходимо вкрутить винты
  2. Отключаются перемычки, указанные на рисунке 6. При этом, не обязательно их полностью снимать. Достаточно ослабить винты «a» «b» и «c» и перемычки можно будет разомкнуть. Рисунок 6. Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
  3. Размыкаются перемычки в цепи напряжения, их расположение показано на рисунке 7. Рисунок 7. Для отключения силовой части необходимо снять отмеченные красным овалом перемычки
  4. На завершающем этапе производится отключение от бокса приспособления учета.

Подключение нового устройства учета.
После того, как выполнен полный демонтаж, можно приступать к процедуре установки, выполняется она в обратном порядке, а именно:

  1. Производится монтаж приспособления.
  2. Выполняется подключение к боксу.
  3. Производится осмотр бокса на предмет, установлен ли шунт, если нет, то вкручивает соответствующие винты (см. рис. 5).
  4. К коробке подключается обмотка ТТ.
  5. Устанавливаются в рабочее положение перемычки в токовой и силовой зонах бокса (рисунок 6 и рисунок 7).
  6. Снимается шунтирование.

Зачем необходимо шунтирование?

Считаем необходимым дать небольшое пояснение о необходимости замыкать выходную катушку ТТ. Это связано с характерными особенностями таких устройств, нельзя допустить работу ТТ на холостом ходу с разомкнутой вторичной обмоткой. Если данное условие не будет выполнено,- на ней наведется большая ЭДС, что может не только привести к межвитковому замыканию, а и представлять опасность для жизни или здоровья человека.

Подключение образцового приспособления.

Алгоритм действий в такой ситуации примет следующий вид:

  1. Необходимо замкнуть выходы ТТ.
  2. Снять токовые перемычки с бокса.
  3. Отключить силовую часть.
  4. Подключить к боксу образцовое приспособление.
  5. Включить силовую часть.
  6. Отключить замыкающую шину.
  7. После проведения замеров образцовое устройство отключается и включается штатное, как это сделать было описано выше.

Для проведения тестового замера совершенно не обязательно отключать приспособление контроля от бокса. Особенности конструкции позволяют выполнить подключение,  не снимая тестируемое устройство. Для этого контрольное приспособление подключается к нижним контактным группам бокса, а токовые перемычки не устанавливаются на место. В результате, штатное приспособление учета останется на месте, но не будет подключено к ТТ.

Теоретически, можно и не отключать токовые перемычки, но тогда будет довольно велика вероятность влияния штатного устройства на показания образцового приспособления.

Что необходимо принимать во внимание при работе с КИП?

На подключенном испытательном боксе имеется напряжение, опасное для человеческой жизни. Поэтому, для работы с этим устройством необходимо иметь соответствующий уровень допуска (до 1000 вольт).

Поскольку данное приспособление подлежит обязательному опломбированию, то для манипуляций с ним могут быть допущены только лица, имеющие разрешение на проведение таких работ. Когда коммутация будет выполнена, бокс снова опечатывается.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Во многих своих статьях, особенно про подключение счетчиков через трансформаторы тока, я упоминал Вам про испытательную переходную коробку (клеммник). Если сокращенно, то КИП.

Так вот сегодня я хотел бы поговорить о ней подробнее.

Итак, для чего нужна эта коробка (клеммник)?

В Главе 1.5, п.1.5.23 ПУЭ 7 издания сказано, что цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Кстати, кто желает проверить свои знания  или подготовиться к экзамену по электробезопасности в режиме онлайн, то предлагаю сделать это прямо на сайте. Для Вас я специально подготовил целый раздел «Онлайн-тесты по электробезопасности» на разные группы.

Испытательная переходная коробка (КИП) предназначена для:

  • возможности «закоротить» (зашунтировать) токовые цепи
  • отключения токовых цепей
  • отключения цепей напряжения по каждой фазе
  • подключения образцового электросчетчика

Первые три пункта необходимы для проведения замены электросчетчика без снятия напряжения с электроустановки. Последний пункт относится  для подключения образцового или эталонного электросчетчика с целью проверки прибора учета без отключения нагрузки потребителя.

На фотографии выше представлена переходная испытательная коробка, соответствующая техническим условиям МКЮР.301 591.000 ТУ. Она имеет следующие технические характеристики:

  • напряжение до 380 (В)
  • максимальный ток до 10 (А)
  • степень защиты — IP20
  • масса — около 500 (г)
  • габаритные размеры коробки 33х68х220

Схема подключения испытательной коробки

Ниже смотрите схему подключения счетчика через испытательный клеммник к четырехпроводной сети 380/220 (В):

А вот фотография сверху переходного клеммника с обозначением номеров клемм:

Чтобы «закоротить» (зашунтировать) токовые цепи необходимо просто вкрутить винты М4 в следующие отверстия:

На фотографии выше на клемме 1 винт не вкручен, а на клеммах 2,4 и 6 — вкручены.

Эти винты при вкручивании замыкают цепь через общую шинку, расположенную с обратной стороны клеммника.

Кстати, для защиты общей шинки от замыканий на корпус с обратной стороны применяется прокладка из картона.

После того как токовые цепи закорочены, можно убирать (снимать) перемычки.

Чтобы отключить цепи напряжения по каждой фазе необходимо открутить винты и убрать соответствующую перемычку.

Забыл упомянуть о том, что все перемычки и клеммы у переходной испытательной коробки (КИП) выполнены из латуни, т.к. она меньше подвергается коррозии, а также имеет лучшую электрическую проводимость по сравнению со сталью.

Испытательная коробка закрывается крышкой с винтом для пломбировки.

Крышки у КИП выполняются либо черными (не прозрачными), либо прозрачными. У последней имеется существенный плюс в том, что состояние (положение) контактов и схему подключения счетчика можно увидеть не открывая ее.

Пример подключения испытательной переходной коробки (КИП)

Ниже я приведу Вам пример подключения испытательной коробки. Несколько дней назад я устанавливал счетчики электрической энергии на двух вводных ячейках котельной станции, которые в дальнейшем подключались к системе АСТУЭ.

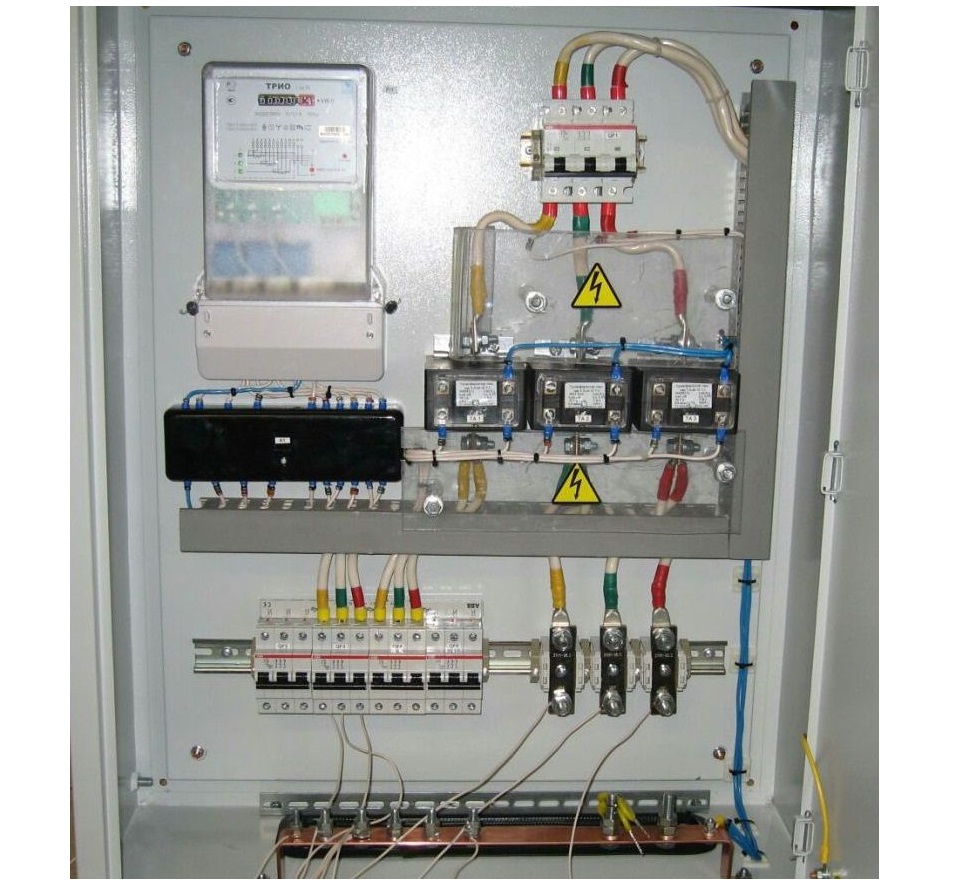

Панель учета была установлена на стене около сборки ВРУ.

Там же установлены счетчики, испытательные и интерфейсные коробки. Цепи учета (токовые цепи и цепи напряжения) соединяются с трансформаторами тока

 и шинами ВРУ с помощью медных проводов ПВ-1 сечением 2,5 кв. мм, проложенных в гофре.

На схеме подключения счетчика я подробно останавливаться не буду, т.к. недавно писал статью о подключении трехфазного счетчика через трансформаторы тока в четырехпроводную сеть 380/220 (В), в которой Вы можете со всем подробно ознакомиться.

В заключении я рекомендую Вам посмотреть мой видеоролик, где я более наглядно рассказываю про подключение испытательной коробки на примере счетчика Меркурий 230 ART-03, подключенного через три трансформатора тока в сеть 400 (В):

Дополнение. В данной статье я рассмотрел один из вариантов подключения испытательной коробки. На практике встречается еще одна распространенная схема, о которой я подробно рассказываю в видеоролике (на примере счетчика Меркурий 230 AМ-03, подключенного через три трансформатора тока в сеть 400 В):

P.S. На этом статью на тему испытательная переходная коробка (КИП) я завершаю. Если есть вопросы, то задавайте их в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Данное изделие позволяет производить замену, поверку приборов учета, контроля подключенных через измерительные трансформаторы тока, без отключения электроустановки.

Вторичные обмотки измерительных трансформаторов, для защиты от пробоя и появления в цепях высокого напряжения, опасного для подключаемого оборудования и человека должны быть заземлены. Испытательная коробка позволяет реализовать эти требования легко и удобно.

Перед монтажом коробку необходимо немного доработать, а именно снимаем сзади картонную изолирующую прокладку, выкручиваем винт (фото 2) и вкручиваем его спереди (фото 3).

Осталось добавить еще три винта (фото 4) и доработки завершена.

Благодаря нашим нехитрым манипуляциям, теперь для заземления выводов И2 трех трансформаторов тока достаточно одного проводника заземления и данные выводы всегда подключены к шине заземления.

Подключение испытательной коробки

Как видно на фото 1 первый контакт нулевой N, второй, третий, четвертый фазы А, В, С, пятый -земля, шестой, седьмой, восьмой, девятый, десятый, одиннадцатый-выводы трансформаторов тока. Обратите внимания, что выводы трансформаторов тока подключаются в коробке в следующей последовательности первым, подключается вывод И2 следующий И1 и т.д. Прибор учета, электрический счетчик, подключается к коробке согласно схемы приложенной к прибору.

При данном подключении испытательной коробки для демонтажа прибора учета без снятия напряжения необходимо ослабить винты и перемычки поставить в положение как показано на фото 5.

Тем самым мы заземляем выводы И1 и И2 трансформаторов тока, а перемычки фото 6 необходимо разъединить отключаем напряжение на счетчике. Установка выполняется в обратной последовательности.

Скачать схему подключения счетчика через испытательную коробку

Все работы без снятия напряжения, должны проводится подготовленным персоналом соблюдая все требования электробезопасности.

Вариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

Рисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

  • T1, T2, T3 – трансформаторы тока;
  • Сч1 – трехфазное приспособление учета;
  • К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Типовые различия

Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

  • колодки, устанавливаемые в цепях питания 380 Вольт;
  • те же изделия, но рассчитанные на 220 Вольт;
  • низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

  • назначение;
  • способ монтажа;
  • количество рядов на подложке;
  • число контактных групп в каждом из них;
  • тип фиксации и марка провода;
  • исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.

Испытательные коробки ИКК выпускаются большинством крупных производителей электротехнического оборудования, использующим при их изготовлении различные материалы. Этот факт подтверждается наличием у ряда изделий различных сертификатов качества.

Монтаж устройства

Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

  1. В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
  2. Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
  3. От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
  4. От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
  5. Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

  • 1 клемма счётчика — начало токовой обмотки первой фазы;
  • 2 клемма — напряжение первой фазы;
  • 4 клемма счётчика — токовая обмотка второй фазы;
  • 5 клемма — разность потенциалов второй фазы;
  • 7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
  • 8 клемма — напряжение третьей фазы;
  • 9 клемма счётчика — общий провод;
  • 10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.

После этого ИКК закрывается крышкой и система готова к включению. Если же возникнет необходимость снять счётчик, то просто раскручиваются перемычки, тем самым разрывая цепь, идущую на прибор учёта.

Стоимость монтажа КИП

Стоимость монтажа и подключения коробки испытательной сравнительно невелика, при этом все работы по подключению выполняются в строгом соответствии с нормативной документацией, что гарантирует беспроблемную сдачу узла учета инспектору Мосэнергосбыта.

Цена монтажа — от 1999 рублей за одну испытательную коробку!!!
Позвоните и убедитесь сами.

Цена услуги по монтажу и подключению испытательных клеммных коробок складывается из нескольких составляющих, среди которых:

  • стоимость самого оборудования (коробка, провода, наконечники, маркировочные материалы), закупочные расходы;
  • стоимость электромонтажных работ по демонтажу и монтажу испытательных коробок;
  • наценка за выполнение работ во внеурочное время, выходные или праздничные дни, стесненность условий.

Использование испытательных коробок — это непременное условие для подключения потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Для получения подробной информации по устройству узлов учета электроэнергии обратитесь к нам в офис по телефону

Обратите внимание на наши специальные предложения:

Ссылка на основную публикацию
