Требования к прокладке электрических кабелей определены в соответствующих нормативно-технических документах, содержащих полный перечень процедур и мер, выполнение и принятие которых необходимо для обеспечения пожарной и электробезопасности объектов-потребителей электроэнергии. В данной статье мы рассмотрим основные моменты (общие правила) строительства кабельных линий электропередач внутреннего (в помещениях) и наружного расположения. Также опишем некоторые меры, предпринимаемые для возможности эксплуатации кабелей в различных средах (условиях) — воздух (ВЛЭП), грунт, вода.

Правила прокладки электрических кабелей внутри зданий

Существует два основных способа прокладки кабелей электрической сети внутри зданий — открытый и скрытый. Первый способ предполагает расположение электропроводки по поверхности стен и/или потолков внутри здания, а также в лотках, кабельростах и пр. Нормативы прокладки электрического кабеля открытого типа предполагают использование различного рода монтажных элементов или комплектующих, таких как струны, плинтусы, кронштейны, тросы, коробы, металлические/пластиковые рукава, трубы и прочая арматура. Открытая проводка, в свою очередь, может являться стационарной или подвижной (нестационарной).

Основные нормативы прокладки электрических кабелей в жилой зоне и промышленных объектах (открытая электропроводка):

• Кабельные линии, рассчитанные на напряжение от 42 В должны прокладываться на высоте в 2–2,5 м над уровнем пола. Высота не нормируется, если прокладка кабеля осуществляется в коробах, рукавах и др. конструкциях со степенью защиты от IP20. • Если кабель пересекает трубопровод, его прокладывают на расстоянии от 50 мм (в свету) или 100 мм (трубопроводы для транспортировки легковоспламеняемых газов или жидкостей). При этом если расстояние менее 250 мм, кабели должны иметь дополнительную защиту от механических повреждений. Также электропроводку полагается защищать от высоких температур, если она проходит рядом с системой отопления или горячего водоснабжения. • В местах перехода кабеля через стены и перекрытия (из одного помещения в другое, вывод кабеля наружу или ввод в помещение извне) требуется выполнять вставку из труб. • Короба, рукава или иные конструктивные элементы монтируются таким образом, чтобы в них не могла скапливаться влага. Если в помещениях имеют место выделения паров, газов или пыли, оказывающих на оболочку кабеля отрицательное влияние, то используемые короба, трубы и пр. элементы для прокладки должны быть герметичными, а места их стыка — уплотнены.

Согласно нормативным документам по прокладке электрического кабеля «скрытой» именуется электропроводка, проложенная непосредственно внутри конструктивных элементов здания — стены, потолки, перекрытия, полы. В данном случае кабель также может быть уложен в трубы, рукава, коробы или др. монтажные элементы, проложенные через пустоты в перекрытиях или в бороздах, создаваемых во время или в любой момент после строительства здания.

Нормативы прокладки электрического кабеля таким способом монтажа требуют соблюдения тех же правил, что предъявляются к открытой проводке. Имеются и дополнительные требования. Во-первых, при прокладке в коробах или прочих монтажных элементах должны предъявляться те же требования, что и при открытой прокладке. Во-вторых, прокладку скрытой проводки запрещается производить в вентиляционных шахтах и каналах (допускается при условии прокладки кабелей в стальных трубах).

Сращивание силовой проводки

Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.

Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить. Поэтому вопрос: «как соединить силовой кабель?» волнует многих.

Есть несколько простых правил:

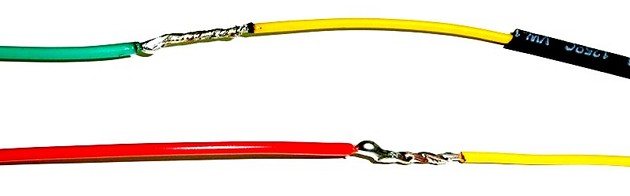

  1. Кабель с несколькими проводниками сращивается со смещением каждого провода. Что это значит на практике? Два (и более) соединений не должны находиться напротив друг друга.

    Сращивание
    Это касается кустарного ремонта (именно его вы и будете выполнять). Профессиональные электрики сращивают силовой кабель с применением специального оборудования.

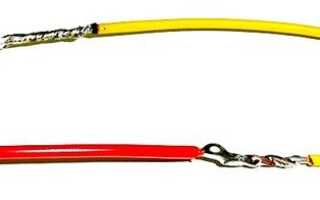

    Сращивание 2

  2. Для того чтобы иметь ремонтный запас длины кабеля, при его вводе всегда оставляют петлю.

    Петля

  3. Соединять силовой кабель можно с помощью пайки тугоплавким припоем, но лучше организовать механический сросток. Для этого предусмотрены обжимные гильзы.

    Обжимные гильзы

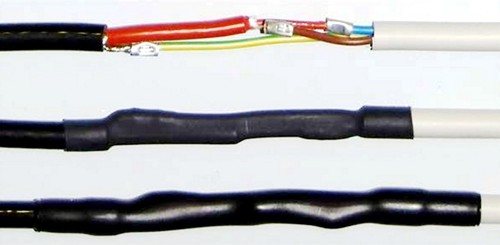

  4. После соединения, необходимо восстановить изоляцию и внешнюю оболочку. Если характеристики диэлектрика будут отличаться от заводских, кабель нельзя считать безопасным. Пусть полученная муфта выглядит не эстетично, она может быть вдвое толще, чем диаметр кабеля. В данном случае важна защита соединения, от внешних воздействий.

    Соединение

Соблюдение всех требований и рекомендаций сохранят не только электрооборудование, но и ваше здоровье.

Основные требования и нормативы прокладки электрического кабеля в земле:

• Электропроводка прокладывается в траншее глубиной от 70 см. Кабельные линии на напряжение от 35 кВ в обязательном порядке должны быть защищены от механических повреждений путем их покрытия ж/б плитами толщиной от 50 мм. При напряжении до 35 кВ могут быть использованы обыкновенные кирпичи, проложенные вдоль трассы. При использовании бронированных кабелей устройство защиты необязательно. • Минимальная ширина траншеи — 25 см. Если планируется укладка нескольких кабелей, расстояние между ними должно составлять 10 см (до 1 кВ), 25см (20–35 кВ) и более (зависит от конкретной ситуации). Это должно приниматься во внимание при расчете ширины траншеи. • Перед укладкой кабелей на дно траншеи насыпается песчано-гравийная подушка толщиной около 10 см. • Если кабели не имеют металлическую броню, обязательно использование защитных сооружений для предотвращения механических повреждений — например, металлических/пластиковых труб. Защита также может потребоваться и для бронированных кабелей (зависит от типа грунта, погодных условий в регионе и прочих критериев). • Далее кабель вновь засыпается песком толщиной порядка 15 см. Поверх внешней подушки укладывается сигнальная лента или плиты закрытия кабеля (ПКЗ), служащие для информирования о наличии электропроводки под ними. • Поверх сигнальной ленты или ПЗК засыпается грунт с запасом (через некоторое время он осядет).

Схема скрытой проводки

Первый этап — подготовка к монтажу скрытой проводки. Нужно определиться с разновидностью разветвления электрической сети, которое может быть коробочным и шлейфовым. В первом случае на площадь квартиры выделяется один кабель. Затем от него выполняются отводы в отдельные помещения, устанавливаются специальные распаячные коробки.

Шлейфовое разветвление организуется по европейским стандартам. Данный вариант связан с прокладкой двух кабелей. Один из них используется для коммутации розеток, другой — осветительных приборов. Провода подключаются от распределительного щитка и прокладываются до каждого помещения, где есть выключатель.

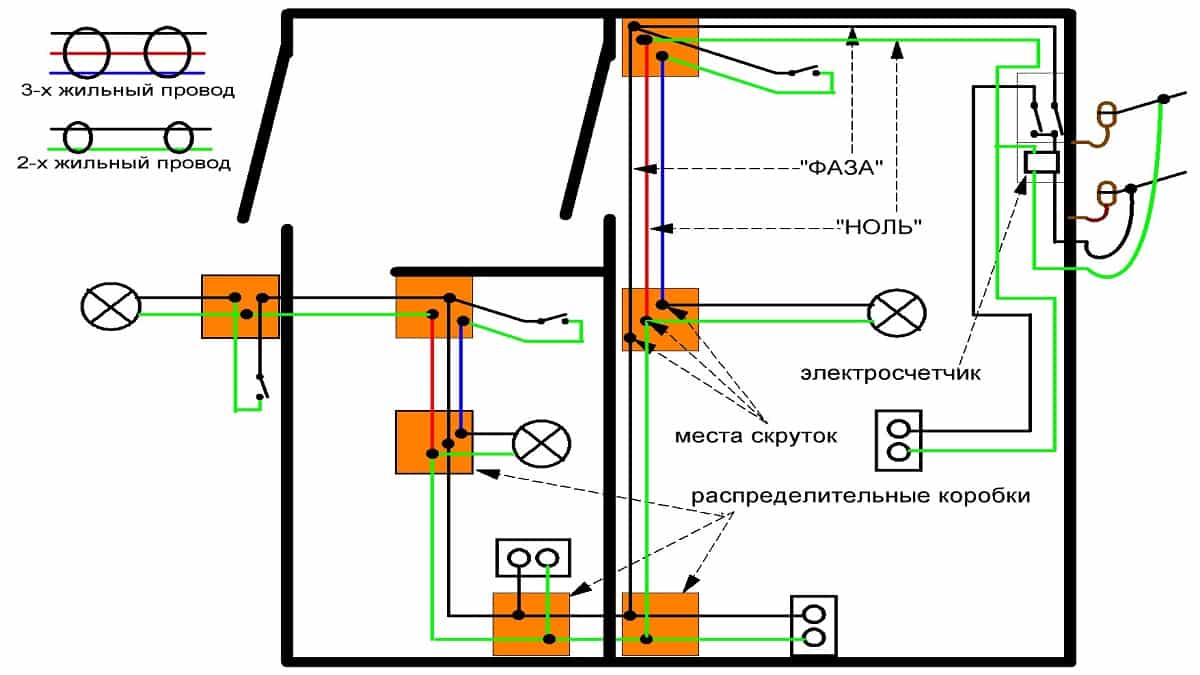

Схема электропроводки в коттедже

Второй этап — составление схемы расположения осветительных приборов и ответвительных коробок для выключателей. Необходимо начертить схематическое отображение кабельной линии, по которой будут прокладываться провода. Они устанавливаются на высоте не менее 150 мм от пола и с отступом от потолка на 100 мм и выше. Аналогичное расстояние должно быть до окон и дверей. Подъем трассы к местам расположения розеток и выключателей осуществляется строго по вертикали, перпендикулярно полу.

Другие рекомендации:

  • убедитесь, что провода не пересекаются в каких-либо местах;
  • несущие стены штробить нельзя, поэтому провода спрячьте под толстый слой штукатурки;
  • сначала схему составьте на бумаге, затем перенесите на поверхность пола, стен и потолка.

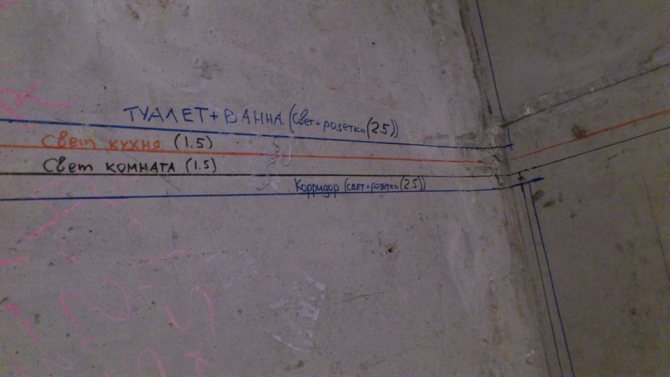

Разметка трассы электропроводки на стенах

Воздушные линии

Требования и нормативы к прокладке кабелей по воздушным линиям электропередач зависят от конкретной ситуации. Во внимание берутся множество факторов: типы кабелей и опор, электрическое напряжение, наличие параллельных/пересекающихся линий, погодные условия в регионе и т. д. Основные же моменты строительства воздушных ЛЭП можно привести следующим образом: • Конструктивные особенности, несущая способность и прочие физические характеристики опор ВЛ, которые будут использоваться для прокладки электропроводки, определяются на стадии проектирования воздушных ЛЭП и зависят от множества факторов — свойств грунта, погодных условий в регионе, типа используемых кабелей и др. критериев. Соответствие характеристик опор ВЛ этим критериям — одно из основных требований при их проектировании и последующем строительстве. • Опоры ВЛ не должны возводиться в местах, где их наличие может стать помехой для движения автотранспорта и пешеходов. В противном случае линии электропередач обносятся заградительными сооружениями (отбойные трубы и иные конструкции). • При возведении опор ВЛ в лесных массивах вырубка насаждений необязательна. Здесь следует соблюдать одно условие: расстояние между насаждениями и самой нижней точкой провеса кабелей должно составлять 0,5 м. • Нормативные документы по прокладке электрического кабеля также предусматривают заземление опор ВЛ и траверс.

Критерии выбора способа прокладки

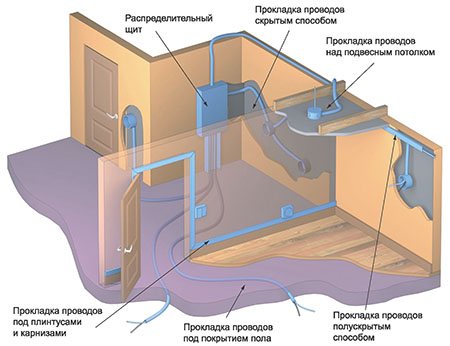

Виды электропроводки
Каким образом проложить электропроводку в доме, определяется разными факторами:

  • условия окружающей среды;
  • место размещения;
  • схема электросети, размеры и сечения проводов.

К условиям окружающей среды относятся температурный режим и влажность. Эти показатели могут повлиять на целостность изделия. Если будет повреждена изоляция вследствие неправильного подбора проводника под климатические условия, повышается риск поражения человека электрическим током или возгорания. Каждый кабель имеет свои условия эксплуатации, которые обязательно должны выполняться. На руках должны быть резиновые перчатки, весь инструмент должен иметь заизолированные рукоятки.

От выбора места прокладки зависит способ монтажа, безопасность и удобство использования. Немаловажным пунктом является возможность проверки электропроводки на работоспособность.

Подводные линии

• Кабельные трассы, пересекающие и/или проходящие вдоль водоемов, могут прокладываться на дне и берегах как с устойчивым, так и подверженным размытию грунтом. В первом случае глубина прокладки составляет 1 м, во втором — в зависимости от особенностей грунта. • Кабель должен проходить по дну или вдоль берега водоема таким образом, чтобы он не оказался провисшим на неровных участках. Такие участки должны обходиться стороной либо засыпаться щебнем, галькой или иными материалами. Если на пути трассы встречаются препятствия в виде отмелей, каменных гряд и т. п., кабель прокладывается в заранее подготовленной траншее. • У водоемов, где проложены кабели, должны устанавливаться информационные щиты, оповещающие о наличии электропроводки под водой. • Пересечение кабелей при подводной прокладке недопустимо.

Большой выбор электрических кабелей представлен на сайте . Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.

Особенности использования элементов точечного крепления

Если производится наружная проводка от столба, лучше применять черные пластиковые изделия. Они изготавливаются из газовой сажи, которая является стабилизатором и защищает проводник от негативного влияния ультрафиолетовых лучей. Пластмасса будет сохранять свой вид и не будет разлагаться.

Грубой ошибкой является фиксация нового кабеля к уже проложенному. Это связано с тем, что крепежные элементы рассчитаны на определенный вес и нагрузку, а дополнительный проводник увеличит эти показатели и приведет к нарушению соединения. Особенно часто такая ошибка проявляется при добавлении линий электропроводки в панельном доме.

Если ставятся однолапковые металлические скобы, нужно следить за тем, чтобы элементы фиксации ставились с одной стороны.

Устройство кабельных лотков

Кабельный лоток изготовлен из металлического профиля и состоит из основания с крышкой, в которое вмонтированы провода.

Помимо соединительных элементов, конструкция включает в себя переходники, отводы, повороты, детали крестообразной и Т-образной формы. Лоток выступает в качестве крепежа для проводов и кабелей с напряжением до 1000 Вольт. Лоток нельзя заполнять пучками кабелей больше, чем на 50%. В противном случае перегрев кабелей неизбежен.

Число проводов в одном пучке не должно быть больше двенадцати. Воссоединять проводки в пучки можно через четыре с половиной метра при горизонтальном положении лотков и через что сантиметров при вертикальном расположении.

Металлические лотки, проводящие электрический ток, следует обязательно заземлить. Неизолированный провод либо кабель чрезвычайно опасен: он поражает электрическим током. Все части кабельных лотков необязательно подвергать заземлению ввиду того, что винтовые соединения надежно связывают их друг с другом. Лотки рекомендуется заземлить лишь в двух местах, в разных направлениях линии, и в концах их разветвлений.
