Применение металлорукава для прокладки кабеля

Вне зависимости от способа прокладки силового кабеля: открытая (в том числе уличная), скрытая, подвесная, — он нуждается в качественной защите. Во-первых, сам провод необходимо предохранить от механических и химических воздействий. Любое влияние (удар, сжимание, попадание влаги или агрессивно активных веществ, ультрафиолет, нагрев) снижает качество и диэлектрические свойства изоляционного покрытия. Во-вторых, дополнительная защита предохраняет от случайного прикосновения к силовому проводу, и препятствует распространению огня в случае возгорания кабеля.

Поэтому проводка часто прокладывается в дополнительной оболочке — специальном рукаве. Это может быть пластиковая или стальная труба с гладкими стенками, диэлектрический либо металлический гофр.

Последний вариант: гибкий металлорукав для кабеля, мы рассмотрим подробнее.

Сфера применения металлического гофрированного рукава

Правила устройства электроустановок (ПУЭ) предписывают использование дополнительной металлической оболочки в следующих условиях:

1. Монтаж силовой линии в помещениях, построенных из горючих материалов: бревно, брус, СИП панели, композитные материалы на основе пенопласта, пластик.При этом, есть жесткие ограничения: гибкий металлорукав применяется только для открытой прокладки. Для скрытой проводки в деревянном массиве применяется цельная металлическая труба.
2. Прокладка кабеля в толще тепло или звукоизоляции (за исключением минеральных материалов, не поддерживающих горение).
3. Встроенный монтаж в стенах, подверженных увлажнению.
4. Уличная (наружная) прокладка, подвесной монтаж.
5. Помещения с напряженными температурными условиями: котельные, кухонные блоки, цеха с термообработкой металлов, бани.
6. Проводка в зоне механических рисков: пилорамы, слесарные цеха, автосервисы и мастерские.
7. Прокладка в грунте. Особенно, если есть риск несанкционированных земляных работ.

Кроме того, металлорукав для электропроводки используется в целях защиты от помех: если рядом с силовым кабелем, параллельно располагается сигнальный.

Виды гофрированного металлорукава

По способу формовки рукав делится на:

• Тип «гармошка». Отличается полной герметичностью, отлично держит форму.Изготавливается, как правило, из нержавеющей стали. Имеет два серьезных недостатка: очень дорогой, и ограничен в гибкости. Радиус искривления до 20 диаметров рукава. Если загнуть его слишком сильно — он просто лопнет. Применяется ограниченно, лишь для эксплуатации в специальных условиях.

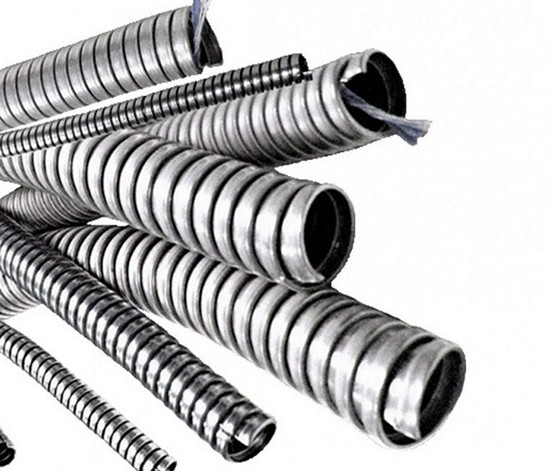

• Массовый гофр виткового типа. Самый распространенный рукав: применяется без ограничений как на промышленных объектах, так и в жилых помещениях.Сложная конфигурация сочленений: с одной стороны, позволяет получить прочную неразрывную трубу, с другой стороны — рукав можно гнуть на малые радиусы. Единственный недостаток — витковый рукав негерметичен. Если внутрь попадает влага, она задерживается там надолго.

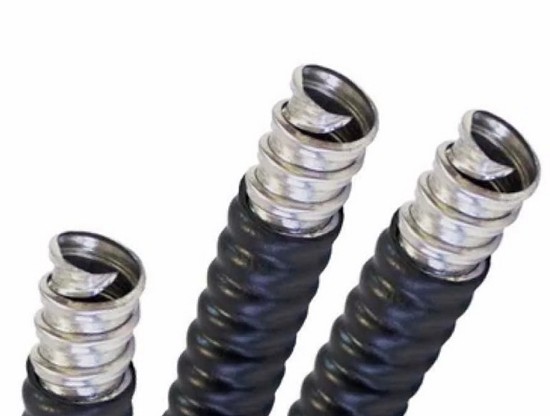

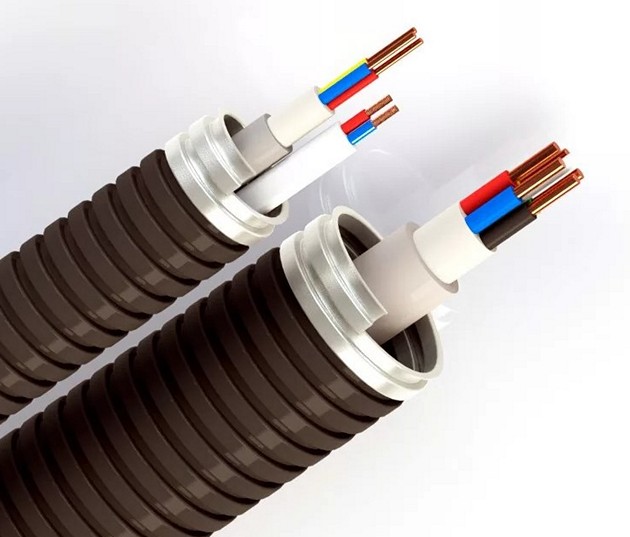

• Гофр с ПВХ покрытием. Поверх витковой пружины расположен рукав из поливинилхлорида.Гибкость при этом снижается, зато труба становится полностью герметичной. Прочностные характеристики неизменны: от механических воздействий защищают стальные витки. Пожарная безопасность также не снижается: в замкнутой среде распространение пламени не происходит.

По материалу основной оболочки:

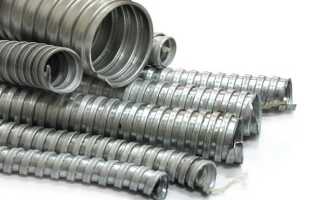

• Преимущественно, витковый металлорукав изготавливается из оцинкованной стали. Это относительно недорогой материал, который долгое время противостоит коррозии. Если гофр после укладки статичен — срок службы измеряется десятилетиями.
• Для подвесного монтажа, когда рукав может двигаться — лучше применять нержавеющий гофр. На витках не стирается гальваническое цинковое покрытие, сталь более прочная, чем оцинкованная: такой рукав практически вечен.
• Между витками, для придания герметичности и снижения трения, укладывается уплотнитель. Это может быть асбестовая нить, хлопчатобумажная ткань, либо полипропиленовая пленка. Разумеется, 100% герметичность не обеспечивается, но от капель дождя и локального забрызгивания, прокладка защищает.

Характеристики, которые надо знать при использовании металлической гофротрубы

• Внутренний диаметр. Может существенно отличаться от внешнего: это зависит от формы профиля. Если вы знаете диаметр наружной оболочки кабеля, необходимо умножить эту цифру на 1.5 или 2. При укладке двух кабелей в рукаве, диаметр складывается.
• Условный проход. Это фактически минимальный диаметр профиля витков, который учитывается при подборе соединительных и вводных муфт для гофротрубы.
• Наружный диаметр — максимальный размер волны витка, по наружному покрытию (если таковое имеется).
• Класс герметичности либо по системе стандартов «IP» — международная, либо по отечественной классификации: Р1, Р2, Р3. Чем цифра выше, тем хуже герметичность и ниже стоимость.
• Герметичность зависит от материала межвиткового уплотнителя. От него же зависят условия применения. Хлопок — внутренний монтаж в помещениях с неагрессивной средой. Асбест — эксплуатация в пожароопасных условиях, или при локальном нагреве. Полипропилен — уличное применение, либо помещения с прямым воздействием жидкостей.
• Климатический класс. Указывается в паспорте на изделие. Обязательно учитывается при прокладке. Разновидностей достаточно много: около 50 вариантов.
• Пропускание помех как изнутри гофра, так и внутрь рукава. Безусловный лидер в этой дисциплине — рукав типа «гармошка». Но и витковый гофр может служить отличным экраном, если его заземлить.

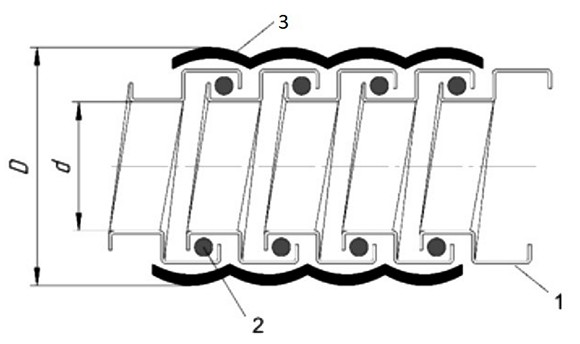

Основные параметры и компоненты металлорукава на иллюстрации:

1.      Основной профиль-виток, выполненный из металла.

2.      Уплотнительный материал, уплотняющий межвитковые пазы.

3.      Наружная оболочка из поливинилхлорида.

D.    Наружный диаметр — замеряется по внешней оболочке.

d.      Условный проход (при подборе по диаметру прокладываемого кабеля — внутренний диаметр).

Прокладка кабеля в металлорукаве

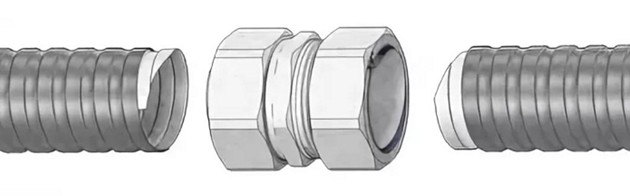

Основная задача подготовки маршрута гофрированной трубы — беспрепятственная протяжка силового или сигнального кабеля внутри. При планировании прокладки, желательно обеспечить бесстыковую схему. Если длина участка не позволяет использовать цельный кусок — выполняется правильный стык с помощью обжимной муфты.

Для подбора соединителя как раз и применяются две характеристики: условный проход и наружный диаметр.

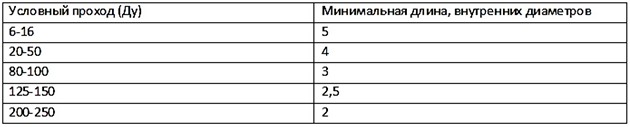

В местах стыковки необходимо обеспечить прямолинейность маршрута, так называемую нейтральную зону. Этот участок не должен изгибаться под воздействием внешних сил. В зависимости от диаметра условного прохода, длина нейтральной зоны определяется таблицей:

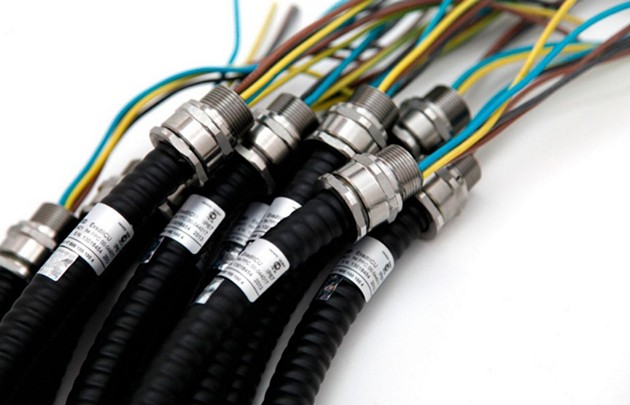

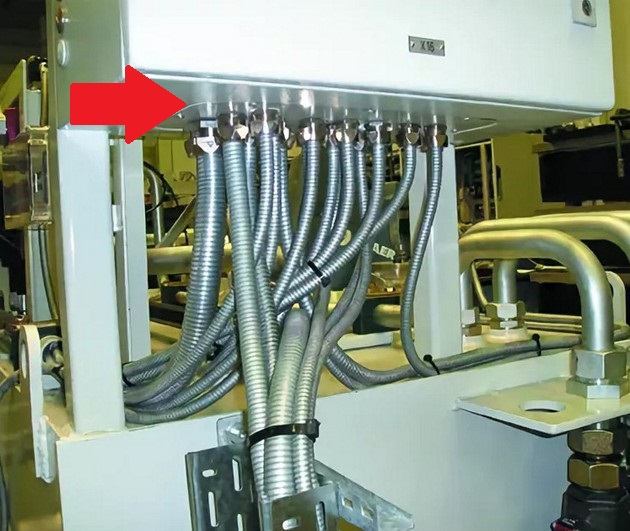

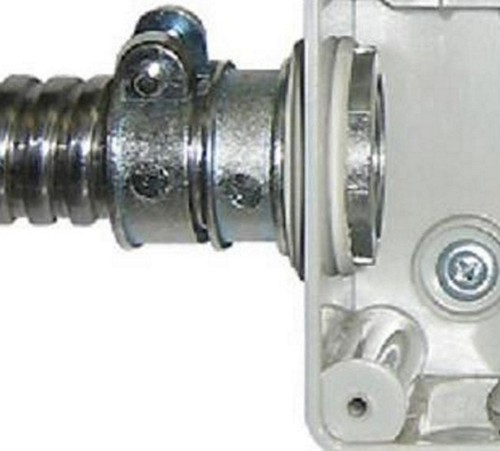

Так же имеются соединительный муфты и фитинги для завода металлорукава в распределительные коробки и щиты. Эта фурнитура решает несколько задач:

• Обеспечение прочного захвата рукава: он не должен отсоединиться при продольном рывке.
• Создание определенной герметичности (при необходимости).
• Если коробка металлическая, и необходимо обеспечить единое заземление оболочки — должен быть надежный контакт между муфтой, рукавом и коробкой.
• Образование гладкого фланца, о который не будет поврежден проложенный в металлорукаве кабель.

Рукав крепится на маршруте, в зависимости от способа прокладки.

• В штробах — на быстро схватываемую смесь (клей) или клипсы.
• Открытым способом по стене — на кабельросты с помощью стяжек, или на монтажную фурнитуру.
• В подвешенном состоянии — на тросах с помощью хомутов. Витковый рукав нельзя использовать, как самонесущий. При продолжительной тянущей нагрузке, могут разойтись витки.

Обычно кабель протягивают после монтажа металлорукава. Если по трассе нет изгибов, это оптимальный вариант. В гофр загоняется сталистая проволока (если ее на было в новом рукаве), с ее помощью заводится провод.

Но возможна прокладка силового кабеля и заранее: особенно в случае, когда рукав изгибается после монтажа на 90°. На ровном участке грунта (или пола) раскладываются раскроенные куски рукава, и в них заводится проводка с запасом для расключения в монтажных коробках.

После чего, собранный рукав с помощью фитингов и муфт крепится на конечные устройства: щитовые, распределительные коробки.

Важно!

При укладке силового кабеля в металлический гофр, следует использовать провода с двойным слоем изоляции. Пусть это несколько дороже, зато снижается риск повреждения изоляции при протяжке через витки металлорукава.
