На странице представлен перечень опубликованных на сайте статей в помощь домашнему электрику. Как выбрать сечение провода для электропроводки определить по цветам и с помощью индикатора фазный провод, выбрать и подключить счетчик, автомат и УЗО, выбрать, или отремонтировать лампочку, светодиодную ленту или прожектор для освещения.

Подключить люстру или потолочный светильник, установить датчик включения освещения, переделать светильник, подключить или перенести выключатель, розетку, заменить вилку, и ответы на многие другие вопросы, связанные с электротехникой вы получите из предлагаемых для прочтения статей.

УЗО: Характеристики устройств дифференциальной защиты

Настало время рассказать, что такое УЗО, для чего оно нужно и как работает. Мне предоставилась возможность…

Собрали распределительный щит в подъезде в этажном щите

Подробности 928

Всем привет! Сложилась такая ситуация. Заказчик купил квартиру в ипотеку и деньги у него сразу закончились на ближайшие 20 лет. Ремонт в ней был хороший. Но решили сделать ремонт только в одной комнате. Это была детская и в ней нужно было организовать два места для работы, учебы и т.д. Существующих двух розеток в разных углах было не достаточно. Данный дом — это типичная панельная девятиэтажка. В квартире нет распределительного щита и все провода выведены в этажный щит. Он находится в закрываемом кармане на несколько квартир. Для того, чтобы немного понять как организовано электроснабжение квартиры пригласили меня.

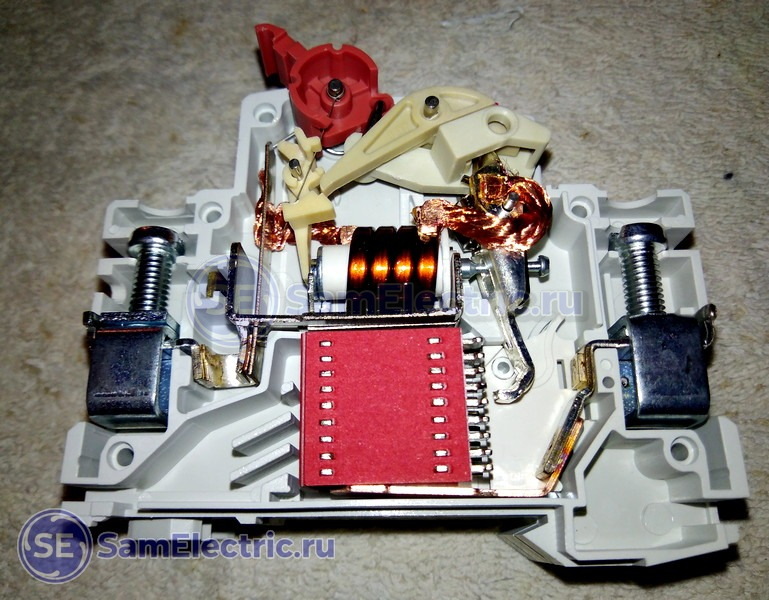

Как устроен защитный автомат

В предыдущей статье мы разобрались с характеристиками автоматических выключателей, а сейчас полезем глубже. Я…

Как нарастить вводной кабель — пошаговая фотоинструкция

Подробности 2085

Как нарастить вводной кабель? Да очень просто ))) В данной статье Вы узнаете как это можно сделать быстро и надежно. Наращивание кабеля очень частое явление в электромонтаже разнообразных объектов. Самым распространенным является не оставление запаса для расключения кабелей в щите, в распределительных коробках и т.д. Еще часто встречаются моменты в новостройках, когда застройщик располагает щит в прихожей возле входной двери. Это как бы логично и правильно. Но бывает так, что у владельца квартиры совершенно другие планы на стену, на который висит щит от застройщика. Поэтому он принимает решение о переносе щита на противоположную сторону или сдвигает его немного дальше в глубь квартиры. В таких ситуациях, соответственно, существующей длины вводного кабеля не хватает и его приходится наращивать. Это соединение очень важное, так как по нему будет протекать вся нагрузка квартиры. Наращиванием вводного кабеля стоит заниматься если нет возможности полной его замены от этажного щита до квартиры. Очень часто застройщик ввод прокладывает по полу и заливает стяжкой. В данной статье подробно расскажу и покажу пример наращивания вводного кабеля.

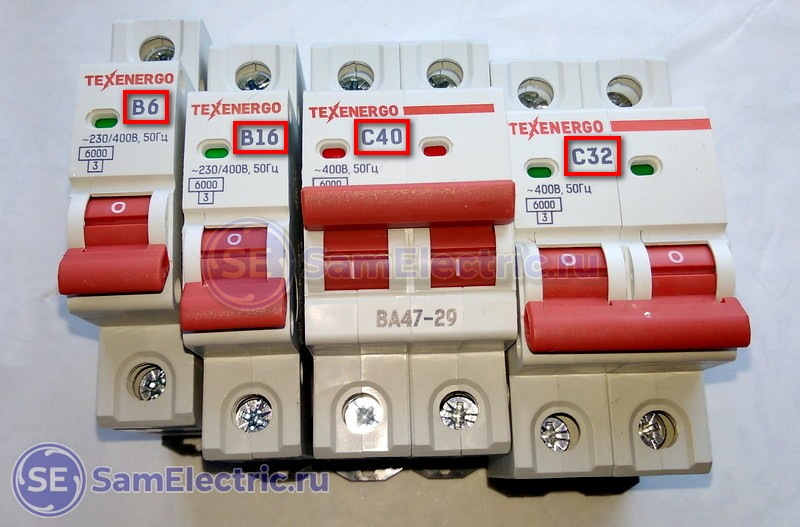

Характеристики автоматических выключателей на примере TEXENERGO

Несколько лет назад я опубликовал на блоге статьи по выбору автоматических выключателей и почему выбивает…

Схема подключения реле напряжения Easy9 от Schneider Electric

Подробности 4596

Давно я не работал с реле напряжени Schneider Electric серии Easy9. И вот пару дней назад мне нужно было собрать щит с тремя данными устройствами. Когда я их взял в руки, то меня сразу смутили подписи контактов. А именно обозначения входа и выхода реле. Я открыл каталог Schneider Electric, который у меня был в наличии, и посмотрел там схему подключения. Оказалось, что маркировка на самом реле напряжения и схема в каталоге противоречат друг другу. И тут я немного растерялся )))

Итоги Конкурса статей 2019 г

Конец года – время подводить итоги. 10 декабря я запустил голосование, в котором приняли участие 5 авторов…

Мой отзыв на продукцию ЭКМ Меандр — УЗМ-51М, УЗМ-50Ц, РКН-3-15-15, ВАР М01-08

Подробности 18635

С продукцией ЭКМ «Меандр» я познакомился в 2014 году и начал ее постоянно использовать. На текущий момент за четыре года у меня уже накопился некоторый опыт и статистика по работе с ней. Поэтому я считаю, что уже могу оставить свой отзыв. Здесь будет описано только то, с чем лично я или мои клиенты столкнулись. За это время я поставил более сотни УЗМ-51М, более 50 штук ВАР М01-08 (ВАР М01-083), около 30 штук УЗМ-50Ц, несколько УЗМ-16, РКН-3-15-15, УЗМ-3-63 и импульсных реле РИО-1. Это может и не много, но на таком количестве устройств уже можно составить некоторую статистику отказов и «спасений» бытовой техники клиентов. До 2014 года я с подозрением смотрел на эти УЗМки  и не решался их ставить. Но стоило только одному заказчику сказать, что он хочет поставить в щит УЗМ-51М и меня понесло ))) У меня есть ЛАТР (лабораторный автотрансформатор регулируемый) и все реле напряжения я через него прогоняю. Поэтому если устройство не исправно, то я могу это сразу выявить.

Реле выбора фаз. Автоматический переключатель фаз для важной нагрузки

Как правильно подключить МАСТЕР-ВЫКЛЮЧАТЕЛЬ, кнопку ОТПУСК, НЕОТКЛЮЧАЕМЫЕ ЛИНИИ или слаботочный щит к трехфазной сети 380В?
Автоматический переключатель фаз для подключения важной нагрузки.

— Далее —

Откуда в розетке может появиться 380В?

Подробности 7226

Всем привет! В данной статье хочу наглядно на рисунках показать в какой ситуации в обычных домашних розетках может появиться 380В и более вместо стандартных 220В. По новому ГОСТу даже 400В. Это очень высокое напряжение, от которого выходит из строя вся электронная бытовая техника, горят компрессоры холодильников, моторы и т.д. Мало того, что сама техника перегорает, так она еще может загореться и привести к пожару. Это очень опасно и поэтому про данную аварийную ситуацию нужно знать и нужно знать как от нее защититься. Вот посмотрите ниже на фото какие напряжения были на разных фазах в одном коттеджном поселке Московской области. На фазе L1 было 391В, на фазе L2 было 319В, на фазе L3 было 426В.

Неотключаемые линии в электрощите — 3 компоновки

Неотключаемые линии в современных электрощитах нашли широкое применение.
Это удобное и практичное решение!
При проектировании и сборке электрощитов неотключаемые линии можно подключить тремя разными способами.
Рассмотрены преимущества и недостатки каждого из способов.

— Далее —

Очередные примеры электрощитов, собранных на заказ с отправкой в разные города

Подробности 12720

Всем привет! Здесь публикую очередные свои работы электрощитов, которые я собирал на заказ для клиентов из разных регионов России. Тут будет много подробных фотографий с мои комментариями. По ним можно очень легко понять схемы и некоторые решения, которые я использовал при сборке. Все это можно реализовать самостоятельно у себя дома, если вы горите огромным желанием все сделать своими руками.

В данной статье выкладываю пять простых своих работ по сборке электрощитов небольших размеров. Также уже занимаюсь обработкой фотографий больших электрощитов размерами от 96 модулей и выше с более сложными схемами…

Сборка трехфазного щита на заказ — полная защита от скачков напряжения

Cборка трехфазного электрощита — применена полная защита всех электроприборов от скачков и перепадов напряжения, а также от обрыва нуля.
Возможность подключения резервного генератора. Неотключаемые линии.
Освещение дома подключается через ИБП.

— Далее —

Одна из причин почему автомат срабатывает без причины

Подробности 31138

Заголовок статьи получился какой-то сумбурный ))) Просто бывает такое, что автоматический выключатель начинает периодически срабатывать вроде как без причины, но на самом деле причина есть. Просто так он не будет же отключаться? Говорят «без причины» — это когда точно нет короткого замыкания и нагрузка, подключенная к нему, маленькая, а он все равно отключается. Также периодичность срабатывания вообще может не поддаваться какой-либо логике. Если у вас все так и происходит, то с вероятность 99% можно сказать, что просто сам автоматический выключатель вышел из строя. Мне частенько приходится их менять именно по этому поводу. Очередная типичная ситуация. Во время работы стиральной машины начал отключаться автомат…

Современный электрощит — что должно быть внутри?

Электрический щит современного дома — что должно быть внутри?
Как обеспечить надежное и бесперебойное электроснабжение современной бытовой техники и устройств.
Основные компоненты, советы и рекомендации.

— Далее —

Однофазный электрощит с двумя реле напряжения УЗМ-51М

Подробности 16230

В данной статье хочу рассказать об однофазном щите, который я собирал для клиента из Москвы. В нем я установил два реле напряжения УЗМ-51М. Это было пожелание клиента, которое я одобрил и реализовал. Почему мы так сделали вы можете узнать, прочитав весь написанный материал. Он небольшой)))

Сборка электрощита квартиры — максимальная трехступенчатая дифзащита

Сборка однофазного электрощита в 4-комнатную квартиру. ТРИЖДЫ БЕЗОПАСНЫЙ электрощит — трехступенчатая диф.защита.
Организована защита от скачков и перепадов напряжения, от обрыва нуля. Неотключаемые линии для режима «отпуск«. Двойной электрощит на базе Hager Volta 4х12 и Hager Volta 3х12.

— Далее —

Комплект электрощитов на заказ в Питер

Подробности 8952

В данной статье я хочу рассказать историю о том, как я собрал три электрощита в частный дом для одного клиента в Санкт-Петербург. Он обратился ко мне летом за разработкой схемы. По электронной почте я начал выяснять необходимую для этого информацию. Клиент отвечал редко. Потом мне приходит от него сообщение, что у него со связью проблемы, так как он находится в плавании. Поэтому он отвечает с большими перерывами, т.е. когда есть связь. Признаюсь честно, что с кораблей мне еще никто не писал))) Я был удивлен. Оказалось, что на суше, в свободное время от рейсов, он строит дом, а в плавании занимается разработкой схемы. В итоге мы спроектировали три электрощита, которые я собрал и уже отправил ему в Санкт-Петербург. Читайте дальше, чтобы узнать, что у нас получилось…

Электронный переключатель фаз ПЭФ-319 — для чего он нужен, схема подключения, пример сборки щита с ним

Подробности 18775

В последнее время сетевые компании очень часто стали выдавать технические условия на подключение частных домов к трехфазным сетям с разрешенной мощностью 15 кВт. То есть, в дом приходит три фазы и дальше в домашнем щите они равномерно распределяются по однофазным потребителям. Аварийные ситуации, когда возникаю проблемы с одной фазой, случаются. Например, может появиться опасное завышенное напряжение на одной фазе или вообще может на долгое время пропасть фаза. Так отключатся все потребители, которые были к ней подключены. Исходя из этого можно сделать вывод, что есть вероятность отключения жизненно важных потребителей, например, контроллера котла отопления и насосов, охранной или пожарной сигнализации, холодильника и т.д. Это может принести некоторые проблемы для комфортного проживания в доме и даже в зимнее время может разморозить систему отопления. Поэтому нужно электроснабжение приоритетной нагрузки каким-либо образом резервировать.

Существует такое устройство, как автоматический электронный переключатель фаз ПЭФ-319. Его выпускает предприятие «Новатек-Электро». Оно способно решить вышеописанную задачу. В данной статье вы найдете полное описание ПЭФ-319, подробные фотографии, схему подключения и пример сборки щита с ним для котельной частного дома.
