Когда необходима проверка

Согласно требованиям ПУЭ и ПТЭЭП, контроль исправности защитных автоматов производится во всех случаях официальных электроизмерительных испытаний.

То есть, такая необходимость возникает:

  • при сертификации изделия после его разработки;
  • при вводе электроустановки в эксплуатацию (приёмосдаточные испытания);
  • в ходе планово-профилактических проверок электросети;
  • после капитальных, плановых или аварийных ремонтов.

Отдельно подчеркнём важный момент: проверку автоматических расцепителей может производить только квалифицированный персонал, имеющий удостоверения по электробезопасности не ниже 3 группы и при наличии соответствующего оборудования.

В ходе испытаний производится прогрузка выключателя мощными импульсами тока и фиксируются временные показатели процесса срабатывания. Поскольку в данном случае граница между «годен» и «не годен» лежит в пределах нескольких миллисекунд, ни о каких самостоятельных выводах о работоспособности прибора и речи быть не может.

Любой вариант самостоятельных проверок (включая срабатывание по кнопке «тест» в тех устройствах, где она есть) подтвердит лишь факт исправности механической системы, но никак не правильность регулировок прибора.

Официальное экспертное заключение о соответствии характеристик автоматического расцепителя нормам и требованиям, озвученным в соответствующих стандартах, может дать лишь сертифицированная электроизмерительная лаборатория.

Оборудование

Для проверки работоспособности и исправного состояния автовыключателя используется достаточно простая схема, в которую включено требуемое оборудование:

  • проводки для соединения;
  • управляющий ключ — КУ;
  • для определения величины нагрузки — лабораторный трансформатор ЛАТР;
  • трансформатор нагружения НТ;
  • для использования в роли шунта — амперметр;
  • токовый трансформатор ТТ.

Схема работы для проверки автоматического выключателя с использованием лабораторного трансформатора

При выполнении прогрузки необходимо выполнение частичного демонтажа прибора, а по окончании проверки — обратной установки на место.

Устройство для определения работоспособности допускается и другого типа, главное — чтобы на отключающий прибор подавался ток короткого и искусственного замыканий и имелась возможность определения его величины, срока сработки защиты прибора в электросети.

Для проверки автовыключателей производятся специальные устройства, например, СИНУС-1600 или Сатурн-М.

Синус-1600

Проверочные комплексы Синус-1600 — относительно свежая серия приборов испытания высочайшего качества, безопасны и просты в эксплуатации. Их применение эффективно и рационально при предъявлении к форме испытательного тока повышенных требований относительно параметра нелинейных искажений.

Устройство, широко распространенное для выполнения проверки работоспособности автоматических выключателей Синус-1600
Устройство, широко распространенное для выполнения проверки работоспособности автоматических выключателей Синус-1600

Силовые элементы комплекса основаны на работе IGBT-транзисторов с регулировкой испытательного тока. Управление токами выполняется посредством программного обеспечения на микроконтроллере.

Синус-1600 изготовлен в форме системного блока ЭВМ, данные выводятся на ЖК-экран.

Главные характеристики представлены в таблице.

Сатурн-М

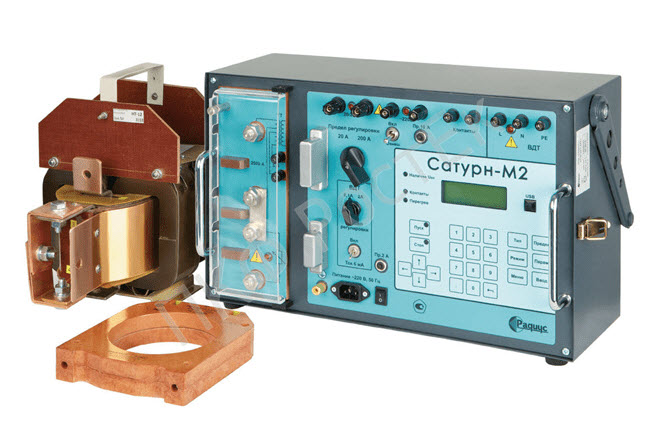

Комплекс для выполнения испытаний Сатурн-М используется для определения характеристик автовыключателей с тепловыми и электромагнитными расцепителями в местах их нахождения. Применяются также и в лабораторных условиях в целях контроля тока, протекающего по автовыключателю, определения тока при сработке автомата и срока его выключения.

Комплекс Сатурн-М предназначен для выполнения проверки параметров автовыключателей переменного тока

Благодаря использованию комплекса имеется возможность определения параметров подключенных в электросеть автовыключателей без применения нагрузочных трансформаторов через устройство искусственного замыкания.

Сатурн выполняет следующие функции:

  • определение параметров автоматов-выключателей;
  • подачу тока с возможностью его регулирования;
  • определение значения тока и скорости сработки автомата;
  • контроль работоспособности основных узлов при подаче к нему питания в автоматическом режиме;
  • запись и хранение полученной информации о результатах проверки;
  • передача информации на ПК.

статью ⇒ Как устроен дистанционный выключатель?

Сколько автоматических выключателей требуется проверить?

Даже на среднем объекте автоматических выключателей может быть сотни, поэтому проверить все может быть достаточно проблематично. К тому же это вызовет дополнительные траты.

Согласно ПУЭ (ПУЭ, п. 1.8.37, пп. 3) проверять необходимо определенную часть от всех выключателей. В жилых, административных, общественных, бытовых зданиях, спортивных сооружениях, клубных учреждениях, на зрелищных мероприятий проверять должно не менее 2% автоматических выключателей распределительного типа и групповых сетей, а также вводные, пожарной сигнализации, автоматического пожаротушения, цепи аварийного освещения, секционные выключатели. В прочих электрических установках возможно снижение количества проверяемых автоматов распределительного типа и групповых сетей до 1%. В остальном — правила те же.

Заказчик сам может решать, где проводить испытания — в лабораторных условиях или непосредственно на объекте. В последнем случае присутствие специалистов лаборатории на объекте может быть достаточно длительным, но это вполне выполнимо, если вы обратитесь в нашу лабораторию. Наши специалисты проведут на объекте столько времени, сколько потребуется.

Если объект еще не эксплуатируется, то проверка в лаборатории будет значительно проще и удобней. Но если объект введен в эксплуатацию, то потребуется замена проверяемых автоматов резервными. В этом случае заказчику потребуется заранее подготовить их а необходимом количестве. Резервные выключатели будут установлены на место проверяемых, чтобы электроустановка продолжала работать во время выполнения испытаний.

Если же заказчик не считает целесообразным приобретать большое количество резервного оборудования, то проводить испытание придется в нерабочие часы — вечером и ночью, а также в выходные дни. В этом случае потребителю не придется испытывать неудобства от отключения сети.

Заказчики могут выбрать вариант проведения испытаний, которые предложат наши специалисты. Окончательное решение всегда остается за ответственным лицом: инженером по технической безопасности или владельцем.

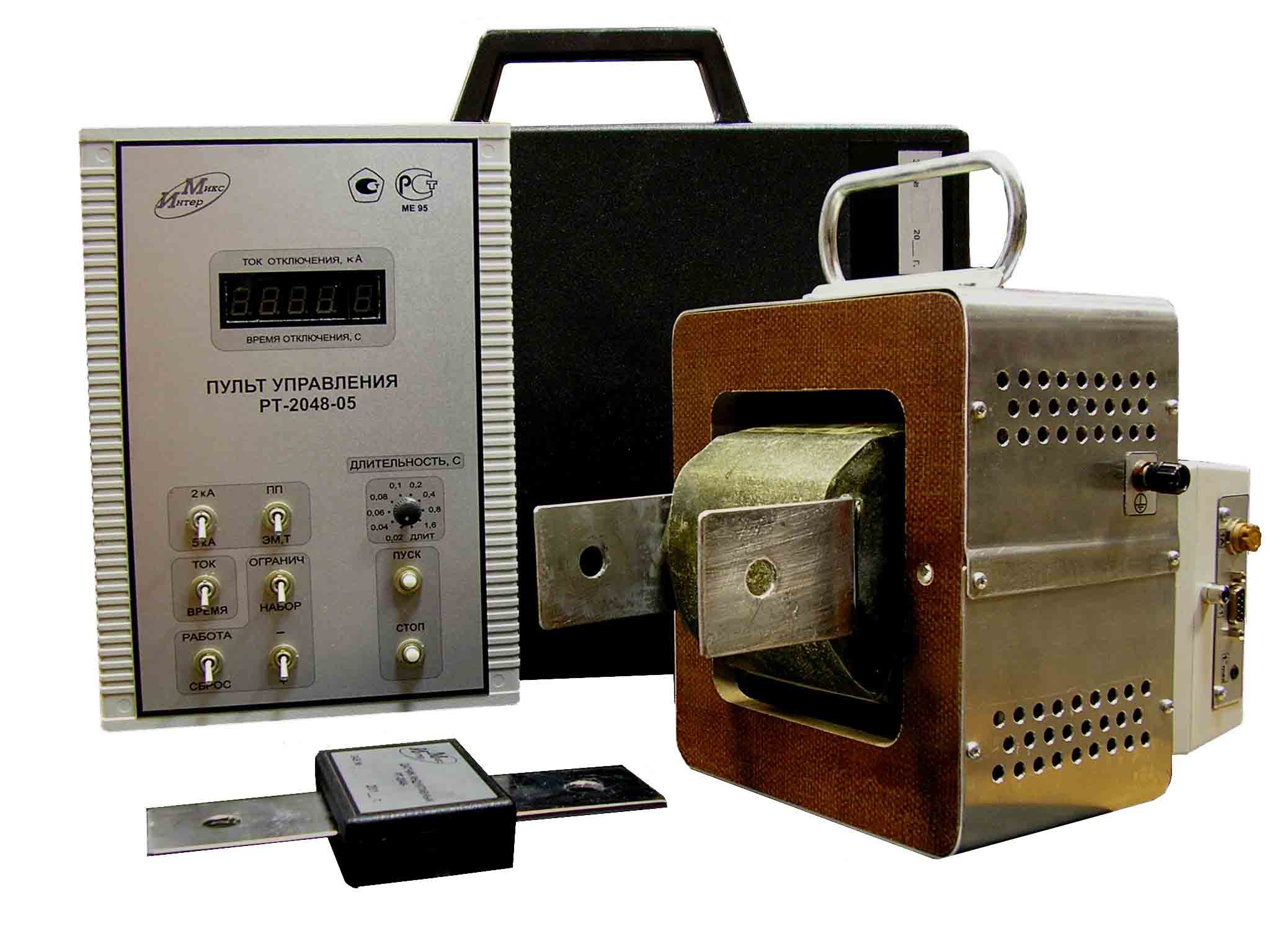

Устройства для проверки выключателей

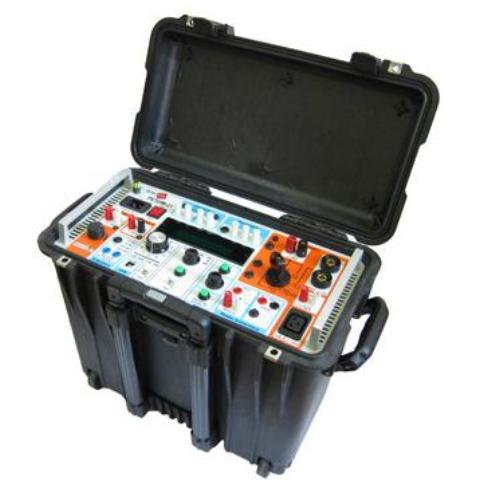

Комплексы, используемые для проверки выключателей, специально разрабатываются для этой цели. Исключением являются устройства серии РЕТОМ, которые изначально предназначены для проверки релейной защиты, но могут использоваться и для подачи токов на контактную систему выключателя с контролем момента отключения.

Наиболее подходит для этой цели РЕТОМ-21. Проверка срабатывания теплового расцепителя выполняется подачей непрерывного тока одновременно с запуском секундомера прибора, настроенного на фиксацию исчезновения тока при отключении. Электромагнитные расцепители проверяются токами, подающимися импульсами длительности, устанавливаемой пользователем. При плавном подъеме тока неизбежно срабатывание защиты автомата от перегрузки.

Важное достоинство РЕТОМа – ток, подающийся для проверки – синусоидальный. Большинство других устройств, специально разработанных для проверки автоматов, выдает импульсный ток, формируемый тиристорными регуляторами. Но их габариты меньше, а управление – проще.

Таких устройств много. Ток для проверки отсечки они тоже подают увеличивающимися по амплитуде импульсами регулируемой длительности, а для проверки тепловой защиты выставляется требуемый ток и запускается секундомер.

Необходимость эксплуатационной проверки и прогрузки автоматов

Требуется ли проведение проверку автоматических выключателей в ходе эксплуатационных испытаний, может решать технический руководитель объекта. В нормативной документации не указано точно, с какой периодичность должны проводиться проверки, поэтому их частота полностью в компетенции лица, ответственного за техническую безопасность объекта.

Специалисты все же рекомендую время от времени проводит проверку исправности автоматов. Это объясняется тем, что любой прибор со временем изнашивается и может выйти из строя. Чтобы убедиться в том, что автоматы выполняют свою защитную функцию, стоит установить определенную периодичность, с которой будут проводится эксплуатационные испытания.

Для установления периодичности лучше всего опираться на рекомендации производителя приборов. Как правило, приборы европейского производства можно проверять относительно редко. А вот если в системе установлены автоматы, изготовленные в Китае или на отечественном заводе, то рекомендуется проводить проверки чаще. В любом случае окончательное решение остается за заказчиком.

Сроки выполнения испытаний

Периодичность проведения испытаний указана в техническом паспорте автовыключателя, но рекомендуемый межповерочный интервал изделий составляет 3 года при условии эксплуатации его в нормальном режиме при номинальном нагрузочном токе. При нарушении нормальных условий работы либо при аварийных сработках рекомендуется проведение внеплановой поверки.

При выявлении автоматов-выключателей не соответствующих заводским параметрам, следует выполнить полную поверку всей партии аппаратов.

По окончании прогрузки каждый прибор помечается специальным штампом с обозначением лаборатории, выполнившей проверку, датой ее проведения и словом «Испытано» либо «Годен до…».

Результаты проверки автоматических выключателей

Результаты проведения испытательных работ заносятся в специальный протокол. В документе фиксируется срабатывание или несрабатывание автомата, время срабатывания и ток в момент срабатывания.

Выключатель должен быть исключен из сети и заменен аналогичным в следующих случаях:

  • при токе несрабатывания происходит расцепление;
  • при токе срабатывания расцепление не происходит;
  • автомат срабатывает, но этот момент не вписывает в допустимый интервал времени срабатывания.

Если в ходе испытаний был выявлен хотя бы один выключатель, который подлежит замене, то по требованиям ПУЭ необходимо дополнительно проверить такое же количество приборов, которое было отправлено на первичную проверку.

Чаще всего выявление неисправных выключателей происходит при эксплуатационных испытаниях. Если проверка осуществляется в рамках передачи объекта в эксплуатацию, то вероятность обнаружения неисправности значительно ниже. Использование надежного оборудования и строгое соблюдение регламента испытаний позволяет нам выявить дефектные выключатели с высокой точностью. Это позволяет максимально защитить электросеть, объект и людей, которые проживают на нем, работают или посещают его. И хотя замена выключателя может быть достаточно затратной, повышение безопасности этого стоит.

Случается, что из-за короткого замыкания происходит поломка другого оборудования сети: вентиляционного или промышленного. В результате затраты становятся еще больше, поэтому вклад средств в испытания и замену выявленных неисправных автоматов можно рассматривать как экономию в долгосрочной перспективе.
