Провод пв 3: технические характеристики, что означает ПВ, где применяется?

Каждый владелец автомобиля, гаража или частного дома всегда старается применить самые лучшие провода в своей электрической сети, особенно если необходимо надежно и с наименьшими потерями передавать большую силу тока. Как раз для этих целей и создан провод ПВ 3. Свое обозначение он приобрел еще в СССР, выполненный по ГОСТ 6323-79.

Сегодня ПВ-3 по прежнему производятся на современных производствах по новому ГОСТ 31947-2012 и имеют свое второе название ПуГВ, но поменялось не только название, сами проводники стали более гибкими, надежными и прочными. Подробнее о характеристиках, основных отличиях по цветам, где можно купить и многое другое вы узнаете из нашей статьи.

Что означает ПВ на проводе, расшифровка

Согласно утратившему силу ГОСТ 6323-79 провода маркируются по буквенным и цветовым обозначениям, расшифровываются буквенные значения следующим образом:

  1. Буква П – провод
  2. Буква В – винил (поливинилхлорид), изоляция
  3. Цифра 3 – класс по гибкости от 1 до 6. (По мере увеличения числа, увеличивается гибкость, пв1 имеет одну жилу, соответственно, обладает наименьшей гибкостью)

Например, ПВ-3 1х0,75-0,38 говорит о том, что это гибкий провод в виниловой изоляции, имеющий одну жилу с площадью сечения 0,75мм², способный пропускать через себя до 0,38 кВ электроэнергии, для ПуГВ аналогично. Так-как это одножильный провод, чаще его обозначают следующим образом – ПВ-3-5, это также означает, что в нем одна жила площадью 5мм² (цифра 0,75, 1,5, 2,5, 3, 5 и т. д – номинальное сечение, для каждого провода свое, см. таблицу ниже).
Важно! ПВ одножильные, многожильный вариант провода называется ПВС, ПУГНП/ПУГСП
Согласно ГОСТ 31947-2012

  1. Буквы ПУ – провод установочный
  2. Г – гибкий
  3. В – винил или поливинилхлорид соответственно

(ПВ, ПуГВ, пув одно и тоже)

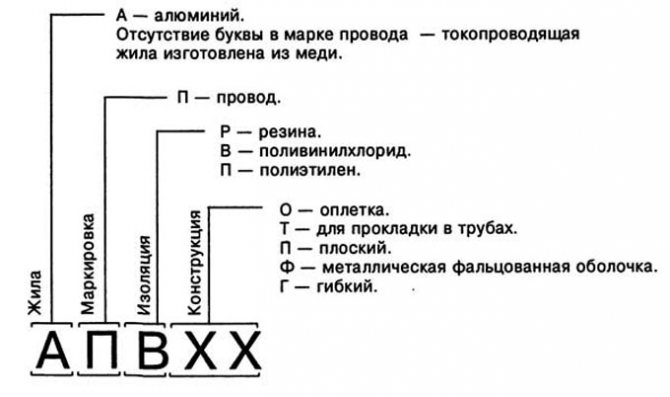

Рис.1 – Расшифровка обозначения проводов

Основным отличием проводов ПВ, ПуГВ по новому ГОСТу является то, что он не может применяться для монтажных работ, его использование возможно только в электроустановках.

Важно! основное отличие ПВ 6 от ПВ 3 является повышенная гибкость, она достигается за счет большего количества медной проволоки в сечении кабеля. Одинаковые по сечению провода по проводимости абсолютно равны. Сопротивление тонкопроволочных проводников нв 6 немного меньше, соответственно потер передачи электричества меньше.

Производство тонкопроволочных изделий дороже обычных, поэтому разница еще и в стоимости.

Расшифровка маркировки ПВ

Основные особенности строения ПВ3 можно узнать из его заводской маркировки. Согласно общепринятым принципам ПВ-3 расшифровывается следующим образом:

  • Отсутствие буквы А перед маркировкой свидетельствует о том, что в качестве токоведущего элемента в нем используются медные жилы;
  • Буква П обозначает, что это именно провод, а не кабель;
  • Буква В говорит о том, что изоляционный слой изготавливается из поливинилхлорида или производной винила;
  • Цифра 3 указывает на класс гибкости провода.

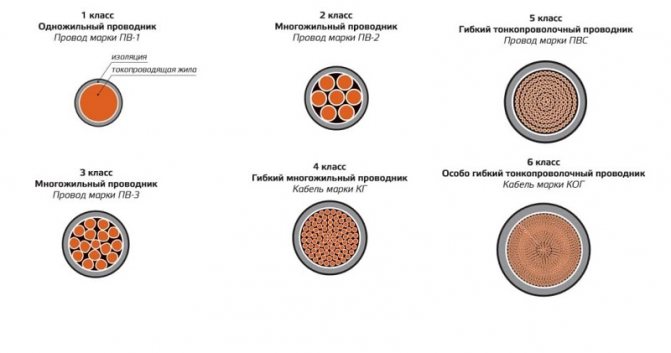

Касательно класса гибкости следует отметить, что всего выделяют шесть классов, в которых первый – наименее гибкий, а шестой самый гибкий провод. Поэтому ПВ3 обладает средней гибкостью среди остальных марок. Уровень гибкости обеспечивается за счет конструктивных особенностей провода.

Рассмотрите пример маркировки ПВ-3-2,5, он говорит о том, что данная марка провода является медной, с одним слоем виниловой изоляции, имеет третью категорию гибкости и сечение жилы 2,5 мм2.

Современный аналог.

Сегодня вы можете встретить отечественный аналог ПВ3 – это провод ПуГВ. Первый из них изготавливается на основании еще советского стандарта ГОСТ 6323-79, второй выпускается на основании более нового ГОСТ 31947-2012. Разница только в том, что ПуГВ обладает повышенной гибкостью, в сравнении с ПВ3, а в остальном они полностью идентичны.

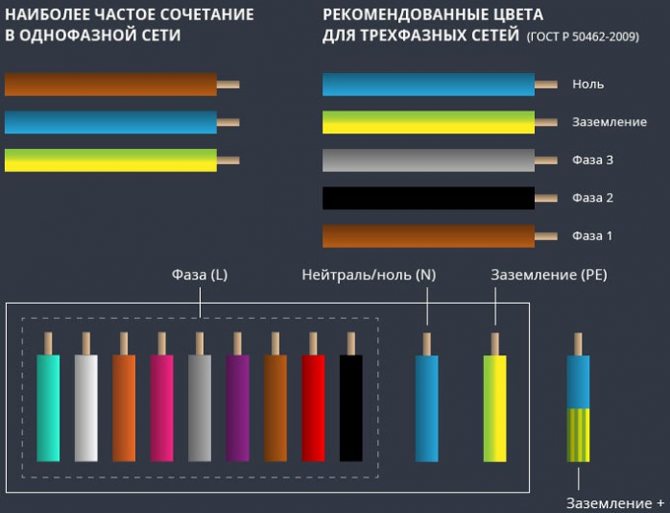

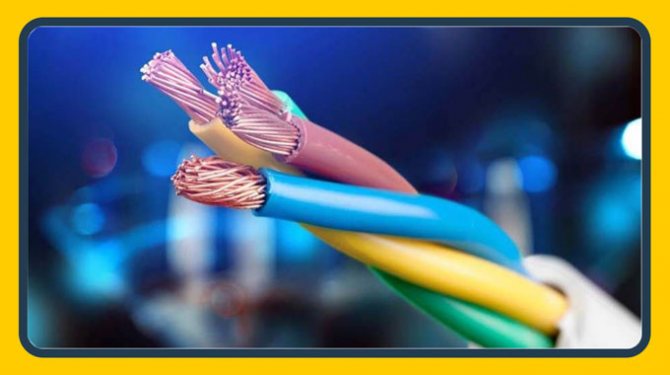

Конструкция кабеля пв 3, маркировка по цветам

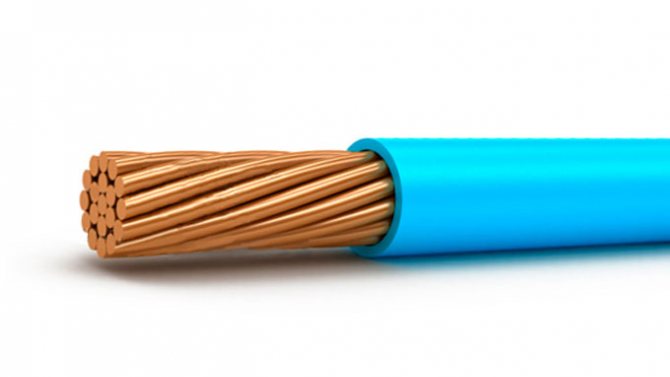

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

  1. синий, голубой – нейтральный/ноль
  2. желтый, желтый с зелеными полосками – заземление/земля
  3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

  1. максимальная длина – в зависимости от назначения, ограничивается 100м
  2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
  3. материал жил – медь
  4. температура установки – -15гр.С
  5. рабочая темпер. – -50 – +35гр.С
  6. минимальный срок службы – 15 лет. Фактический до 50 лет.
  7. Относительное удлинение – до 50%
  8. Термостойкость – до 150гр.С (краткосрочно)
  9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²) Кол-во проволок (шт) Наружный диаметр(мм) Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более Справочная масса/вес 1км провода, (кг) Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5 7 2,1 39,5 8 13
1х0,75 7 2,3 25,6 11 11
1х1,0 7 2,5 21,7 14 10
1х1,5 7 3,1 14,1 21 10
1х2,5 19 3,7 8,01 34 9
1х4,0 19 4,3 4,8 49 7
1х6,0 19 4,7 3,1 70 6
1х10 49 6,5 2 116 5,6
1х16 49 8,1 1,2 182 4,6
1х25 65 10,5 0,81 272 4,4
1х35 105 11,4 0,55 365 3,8
1х50 144 13,3 0,4 540 3,7
1х70 210 15 0,28 706 3,2
1х95 285 18,1 0,21 1004 2,9
1х120 360 19,5 0,163 1245 2,7
1х150 444 21,2 0,128 1410 2,4
1х185 555 23,8 0,105 1650 2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

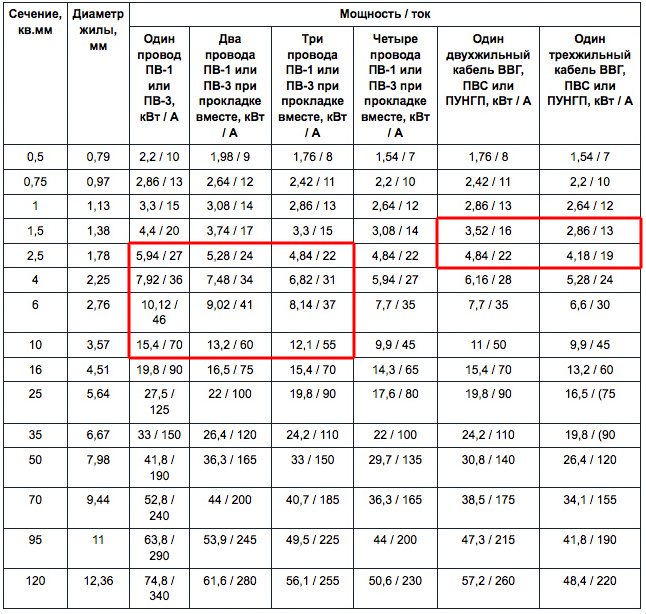

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм² Диаметр жилы, мм Мощность/сила тока (кВт/А, ампер)
0,5 0,79 2,2/10
0,75 0,97 2,86/13
1 1,13 3,3/15
1,5 1,38 4,4/20
2,5 1,78 5,94/27
4 2,25 7,92/36
6 2,76 10,12/46
10 3,57 15,4/70
16 4,51 19,8/90
25 5,64 27,5/125
35 6,67 33/150
50 7,98 41,8/190
70 9,44 52,8/240
95 11 63,8/290
120 12,36 74,8/340
150 14,2 85,6/390
185 15,34 93,1/450

Важные моменты при проверке в магазине

  1. Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
  2. Должна быть этикетка на упаковке и маркировка на самом кабеле
  3. Читайте отзывы, выбирайте только проверенных производителей (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское. Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

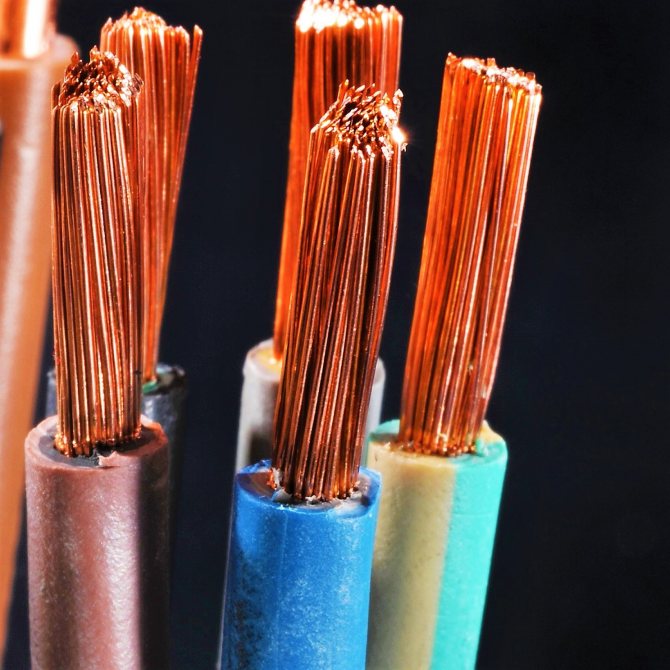

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

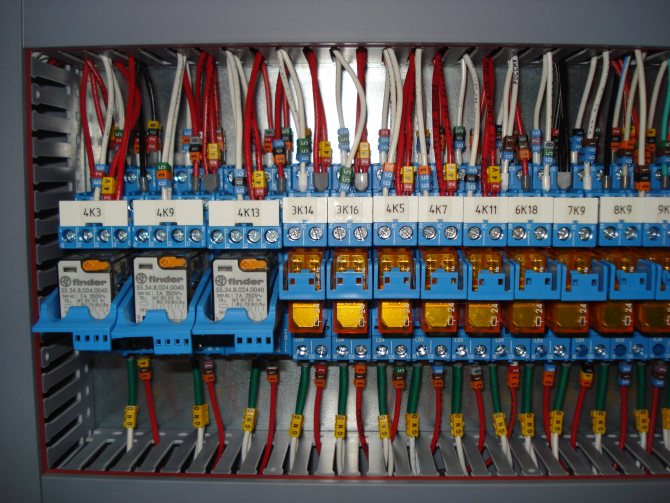

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже.

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.


Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Вам это будет интересно Описание сетевого кабеля

Основные преимущества и недостатки кабеля марки ПВ-3

Как и все проводники, ПВ3 имеет ряд преимуществ перед другими, но к сожалению, не лишен недостатков.

Плюсы

  1. гибкость за счет большого количества проволок
  2. устойчивость к внешней среде за счет виниловой изоляции
  3. провод большого диаметра, свыше 15мм², может применяться в акустических системах автомобилей, также для этих целей хорошо подойдет ПВ-6 от компании zandz (zz)
  4. тугоплавкость
  5. невысокая цена
  6. более тонкая изоляция, а соответственно и собственный вес (см. таблицу выше)

Минусы

  1. при старении, изоляция становится более жесткой
  2. при подаче высокой силы тока возможно выгорание токопроводящих проволок в жиле
  3. при частых перегибах возможны надрывы отдельных прожилок

Применение

Благодаря широкому спектру моделей с различным сечением и количеством проволок в жиле, ПВ3 отлично подходит для различных сфер и промышленности, и народного хозяйства. В целом установочный ПВ-3 применяется для:

  • Бытовых нужд – при монтаже электропроводки в квартире, гараже, переносе узлов подключения, изготовлении удлинителей и для других целей.
  • Промышленных – для изготовления проводки на предприятиях, подключения осветительной аппаратуры, специального оборудования, мощных потребителей и т.д.
  • Для линий коммуникации с рабочей частотой в сети не больше 400Гц.

Отличительной особенностью данного провода является высокая устойчивость к атмосферным и другим видам воздействия, за счет чего он используется и для наружной прокладки.

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:

  • в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
  • в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
  • для линий электропередач – с частотой до 400Гц, линиях связи
  • для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) – подробнее.

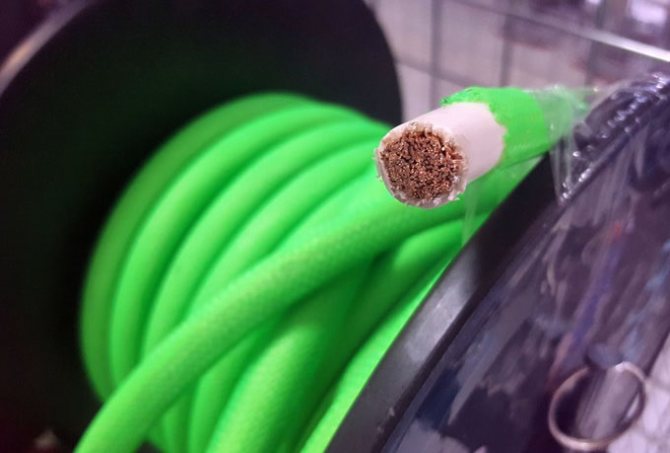

ПВ 3 для звука в машину 50мм2

Технические характеристики провода ПВЗ 1Х6

Провод ПВ-1

С учетом суммарной оценки изоляционных и проводящих параметров эксплуатация изделий данной категории разрешена в широком температурном диапазоне (от -50°C до +65°C). Даже при высоком уровне относительной влажности (до 98%) обеспечивается надежное выполнение основных функций. Для уточнения соответствия климатических условий рекомендуется изучить нормативы второй категории стандарта ГОСТ 15150-69.

Для корректного монтажа следует поддерживать температуру не ниже -15°C. Это предотвратит повреждение защитной оболочки, сделанной из полимерного материала. Если необходимо, рабочую зону нагревают с помощью специализированного оборудования.

При выполнении обозначенных условий можно создавать трассы с радиусом на изгибах 24 мм. Для контроля этого параметра применяют удлинение провода механической нагрузкой на 50%. Качественная оболочка сохраняет целостность после такой экстремальной деформации.


Небольшой радиус изгиба обеспечивает целостность линий при использовании жгутовых соединений

Изоляция не повреждается, если температура проводника увеличивается до +70°C при прохождении сильного тока. Допустимо кратковременное превышение номинала до +150°C. Электрическая изоляция сохраняет функциональность при погружении в воду на 5 мин. с одновременным подключением к источнику питания 2,5 кВ. Эти способности проверяют в ходе стандартной процедуры лабораторных испытаний готовой продукции.

Основные технические характеристики серийного провода пв 3 1х6 (разные значения приведены по официальным данным заводов-производителей):

  • допустимый радиус изгиба – 23,5-24 мм (не менее 5 наружных диаметров);
  • толщина изоляционного слоя – 1-1,1 мм;
  • наружный диаметр – 4,7-4,8 мм;
  • вес 1 км провода – 68-71 кг;
  • электрическое сопротивление контрольного участка 1 км при температуре во время испытаний +20°C – не более 3,05-3,1 Ом;
  • сопротивление изоляции – 1 МОм;
  • ток – 65-67А;
  • напряжение (переменный/ постоянный ток) – 750/ 1 000 V;
  • частота – до 400 Гц;
  • длина провода при намотке на стандартные барабаны (тип катушки/ м) – 8/ 900; 8б/1 950; 12/ 6 100;
  • расчетный ресурс – 15-25 лет.

К сведению. В розничной сети можно приобрести кабель любой длины с минимальным типовым шагом торговой партии один метр.

Демократичную стоимость пвз 1х6 частично определяет простая конструкция. Проводник создан из нескольких медных проволок. При создании этих изделий применяют нормативы ГОСТа 22483-77, что обеспечивает неизменность параметров каждой товарной партии. В частности, используется отжиг для улучшения гибкости. Лужение применяют для упрощения монтажных операций.

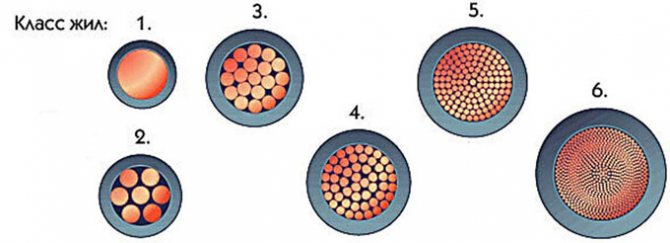

Классы гибкости (примеры кабельной продукции)

Провод ПВ 3 создают не менее, чем из 7 жил. Это ограничение соответствует третьей категории гибкости по действующим стандартам. Производители вправе улучшать данный параметр.

Идентифицировать назначение отдельных линий в процессе монтажа и при ремонтных работах несложно. Провод пв 3 1х6 желто-зеленый используют для подключения оборудования к шине заземления. Аналогичным образом применяют иные стандартные способы цветового обозначения:

  • синий – ноль;
  • белый, красный и другие – фазы.

К сведению. При размещении крупных заказов профильные предприятия могут создать цветную маркировку с учетом особых требований заказчика.

Единственная защитная оболочка создана из поливинилхлорида с добавками, которые препятствуют горению. Провод пв 3 6 не относится к специальной категории «негорючих» кабелей. Однако при авариях попадающие на поверхность искры не смогут провоцировать образование пламени. Разумеется, оплавленные участки линий придется заменить.

В конструкции нет дополнительных оболочек. Отсутствие экрана, например, подразумевает плохую защищенность от электромагнитных помех. Эту особенность следует учитывать при выборе кабельной продукции. Опытные специалисты советуют внимательно изучать особенности будущей эксплуатации, а не только режимы токов (напряжений) и подключаемые нагрузки.

Другие плюсы и минусы отмечены в следующем сводном перечне:

  • Универсальный уровень гибкости (3 класс) не ограничивает сферу применения. Изделия этой категории используют в быту и для решения производственных задач.
  • Дополнительное преимущество – хорошие нагрузочные параметры по допустимым токам.
  • Найти потерянный провод в сложной схеме можно быстро по хорошо различимой цветовой маркировке.
  • Доступная стоимость поможет минимизировать затраты при работе с крупными проектами.

Изоляция выполняет свои функции безупречно в нормальном режиме эксплуатации. Лучше выбрать другой кабель, если предъявляются повышенные требования по следующим позициям:

  • помехоустойчивость;
  • стойкость к открытому пламени (выделению дыма);
  • защищенность от прямого попадания солнечного света и других природных воздействий.

Вместо изменения типа кабеля можно применить гофрированную трубку, специализированные сборные каналы или штробы в стенах. Особо внимательно проектируют прокладку трассы в деревянных домах и при прохождении легко воспламеняющихся конструкций. В подобных ситуациях применяют металлическую трубу для обеспечения надежной дополнительной защиты.

Если электрошкаф будет использоваться в условиях повышенной влажности, обеспечивают качественную герметизацию дверцы и входов специальными уплотнительными элементами. Соблюдение рассмотренных правил и учет технических параметров обеспечат длительную эксплуатацию провода без повреждений. Одновременно будут выполнены законные требования нормативов электротехнической и пожарной безопасности.

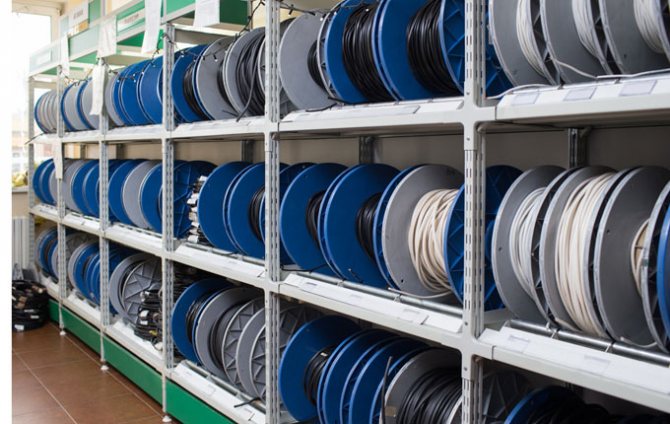

Где купить провод ПВ-3: производители, цены

Сегодня на рынке присутствует большое количество фирм – производителей проводов различных марок, выдающих качественную проводную продукцию широкого ассортимента по оптимальным ценам. Компаний посредников еще больше, особенно в интернете, например, компания ЭТМ (не реклама).

Мест для покупки огромное количество, поэтому в первую очередь обращайте свое внимание на производителя. Среди лидеров отрасли считаются следующие Российские компании: Энергокабель, ТД Альянс Кабель, НКЗ Электрокабель НН, Спецкабель, РОССКАТ, Кабельный завод АЛЮР, Москабельмет.

Из иностранных отличились компании Zandz (ZZ) производящая молниезащиту, заземление, Pride. Обычно они продаются метражом, цены сильно разняться от марки и сечения. Например, ПВ3 1х0,75мм стоит в среднем 4-5 руб/м, цена пвз 1 х 2.5мм для теплового пола уже 20руб/м, а ПВ3-150 – 959 рублей за один метр.

ГОСТ для электрических проводов

  1. ГОСТ 6323-79 (СТ СЭВ 587-87) “Провода с поливинилхлоридной изоляцией для электрических установок”
  2. ГОСТ 31947-2012 “Провода и кабели для электрических установок на номинальное напряжение до 450/750В включительно”
  3. ГОСТ 22483-2012 “Жилы токопроводящие для кабелей, проводов и шнуров”
