Реле напряжения — устройство, принцип действия и назначение

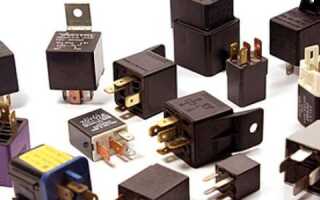

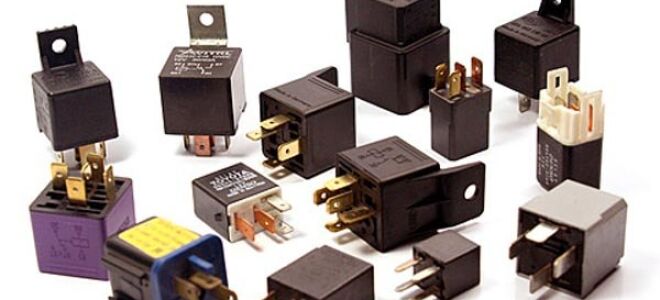

Реле – это электротехническое устройство с прозрачным и понятным принципом работы. Его основное предназначение связано с разъединением и соединением цепи в зависимости от тех или иных условий.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

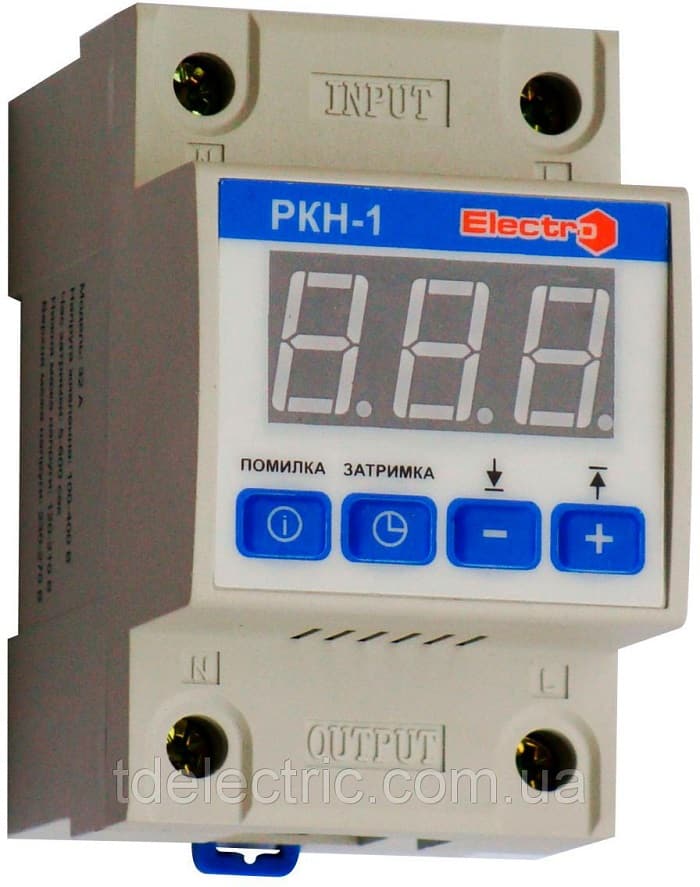

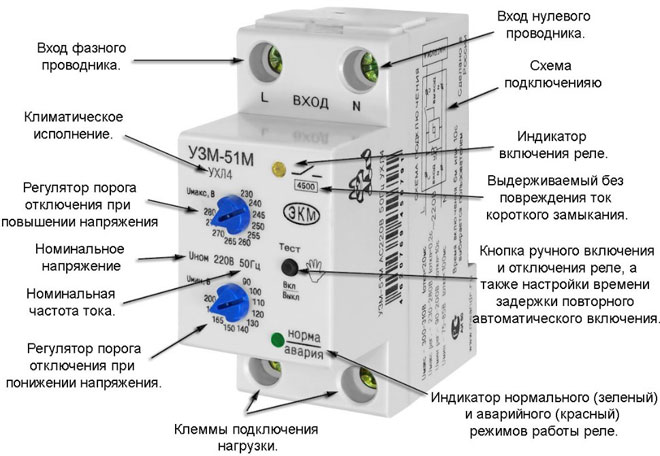

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

  • для защиты однофазных и трехфазных сетей;
  • для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
  • для защиты оборудования от неисправностей;
  • в устройствах с применением высоконагруженных моторов;
  • в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

История

Некоторые историки науки утверждают, что реле впервые было разработано и построено русским учёным П. Л. Шиллингом в 1830—1832 гг. Это реле составляло основную часть вызывного устройства в разработанном им телеграфе.

Другие историки отдают первенство известному американскому физику Дж. Генри (его именем названа единица индуктивности — генри), который сконструировал контактное реле в 1835 году при попытках усовершенствовать изобретённый им в 1831 г. телеграфный аппарат. В 1837 году устройство получило применение в телеграфии. Фактически первое реле было изобретено американцем Джозефом Генри в 1831 г. и основывалось на электромагнитном принципе действия. Следует отметить, что первое реле Дж. Генри было не коммутационным.

Слово «реле» возникло от французского relay, — процедура смены уставших почтовых лошадей на станциях или передача эстафеты в спортивных эстафетных состязаниях.

Как самостоятельное устройство реле впервые упомянуто в патенте на телеграф Самюэля Морзе.

Первые попытки создания научной методики для построения структуры релейных устройств относятся к 1925—1930 годам (работы ученых СССР Кутти А, Цимбалистый М, а также работы иностранных авторов). Однако началом развития теории релейный устройств является 1936—1938 года, когда В.Шестаков,К.Шеннон, и А. Накашима,применили для решения задач релейными устройствами аппарат математической логики; указание на возможность применения этого аппарата было сделано ещё в 1910 году ученым П.Эренфестом.

Существенную роль в развитии релейных устройств сыграли международные симпозиумы по теории релейных устройств и конечных автоматов. Первый из них (1957 г.) имел место в США, а второй (1962 г.) — в СССР.

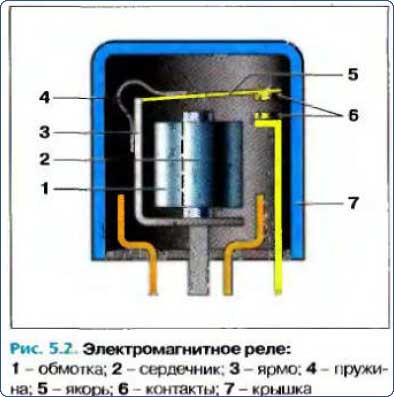

Устройство и принцип действия

Принцип работы реле достаточно простой. Работа управляемого объекта регулируется при помощи электрического магнита при поступлении сигнала с определённым значением. Элемент обязательно подключается к двум цепям – та, по которой идёт нужный сигнал, называется управляющей, а та, которая регулируется за счёт прибора – управляемой.
Есть несколько основных элементов у приборов любого типа:

  • якорь;
  • магниты;
  • соединяющие элементы.

Когда сигнал попадает на электрический магнит, то происходит замыкание якоря и контакты – так замыкается и сама цепь. Как только значение тока уменьшается ниже заданного уровня, якорь за счёт пружины отходит от контакта и цепь размыкается.

Классификация

По виду физических явлений, используемых для действия:

  • электромагнитные
    • нейтральные;
    • поляризованные;
  • магнитоэлектрические;
  • ферродинамические;
  • индукционные реле;
    • с вращающимся полем;
    • с бегущим полем;
  • ферромагнитные;
  • магнитострикционные;
  • электростатические;
  • электронные;
  • ионные;
  • полупроводниковые (твердотельные);
  • сегнетоэлектрические;
  • пьезоэлектрические;
  • МЭМС-реле;
  • фотоэлектрические
    • эмиссионные;
    • резистивные;
  • резонансные;
  • тепловые:

По виду физических величин, на которые реагируют: По назначению делятся на:

  • аварийные
  • контроля и управления
    • воспринимающие;
    • исполнительные;
    • промежуточные.

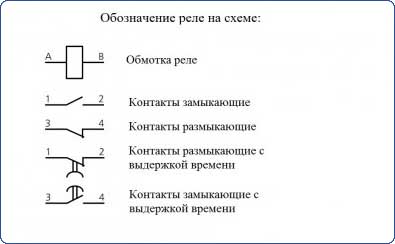

Обозначение на схемах

На принципиальных электрических схемах реле обозначается следующим образом:

На некоторых схемах ещё можно встретить обозначения по ГОСТ 7624-55.

Основные технические характеристики

Большинство реле работают при напряжении в пределах от 50 до 400 Вт. Такой большой интервал позволяет использовать устройство как в однофазных, так и трехфазных сетах, а также гибко настраивать нужные границы срабатывания защитного прибора. Из основных технических характеристик следует выделить:

  • напряжение питания;
  • максимальная мощность нагрузки;
  • максимальный ток нагрузки;
  • степень защиты по корпусу;
  • коммутационная стойкость контактов реле;
  • время отключения нагрузки;
  • максимальное сечение подключаемых проводов;
  • время задержки на включение;
  • габаритные параметры.

Реле промышленного назначения

Чтобы ограничить максимальный ток в сети, вам понадобится использовать реле контроля тока. Оно обеспечивает размыкание цепи тогда, когда превышается пороговое значение тока, в то время как минимального тока размыкает цепь в случае уменьшения этого параметра.

Указательное реле – это электромагнитное устройство особого типа, которое используется в различных сигнализациях, входящих в состав приборов автоматики, защиты или управления. Оно является одним из важных компонентов приборов сейсмостойкого типа.

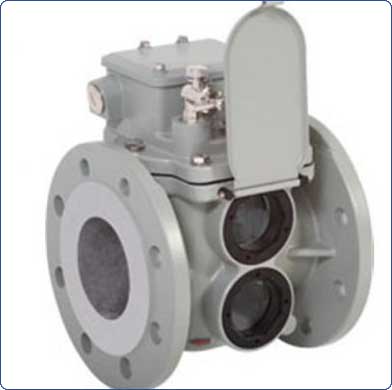

Реле Бухгольца или как его называют «газовое защитное», необходимо для предотвращения неполадок и уменьшения количества повреждений, связанных с масляными трансформаторами.

Важной составляющей конструкции холодильных, компрессорных и других приборов является реле контроля трехфазного напряжения.

Вспомогательным можно назвать реле мощности, функционирование которого связано с направлением мощности. В случае с этими элементами важным показателем является угол максимальной чувствительности.

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

  • розеточные;
  • в виде удлинителя;
  • с установкой на din рейку.

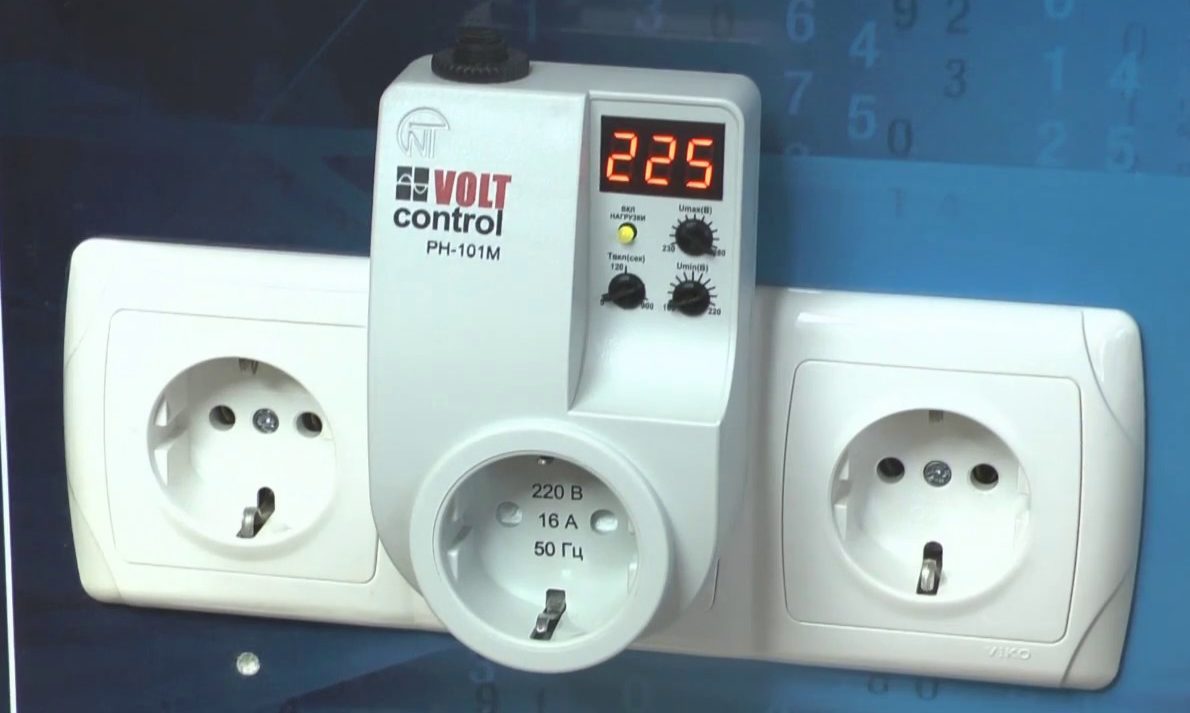

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

  • однофазное РН;
  • трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

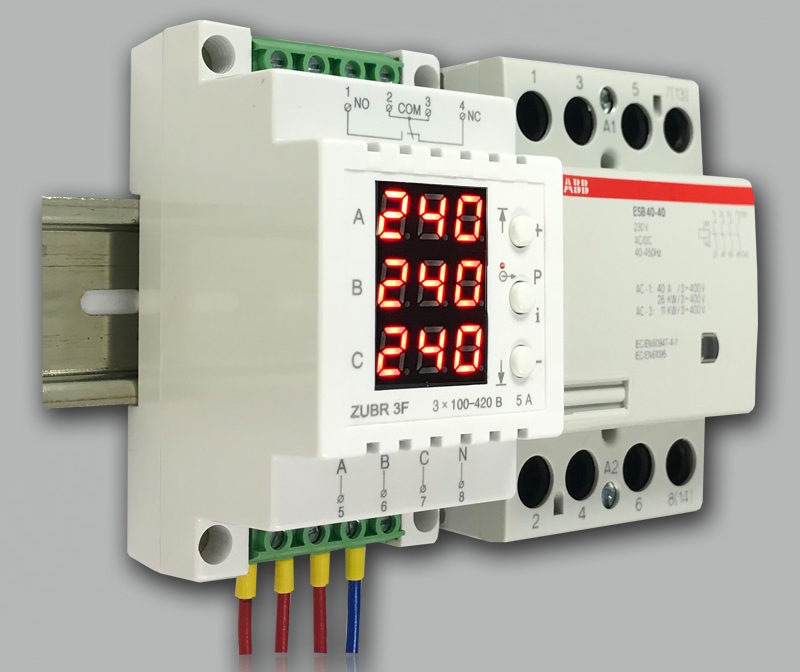

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

Обозначение на схеме

В любой электрической схеме реле постоянного и переменного тока обозначаются прямоугольником. С наибольшей стороны этой геометрической фигуры отводят линии выводов. Контакты изображаются точно так же, как и контакты на выключателях или переключателях. Обозначение устройства, расположенного около катушки, осуществляется с помощью штриховых линий. Если же контакты находятся в разных местах, то рядом с прямоугольником изображают букву «К» и порядковый номер, являющиеся маркировкой устройства.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

  • однофазное РН;
  • трехфазное;
  • схема подключения через контактор.

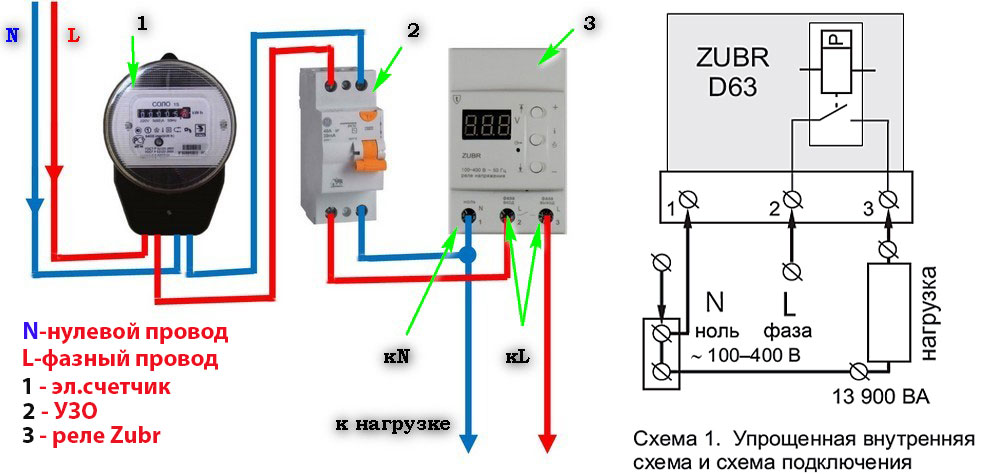

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

  1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
  2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
  3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

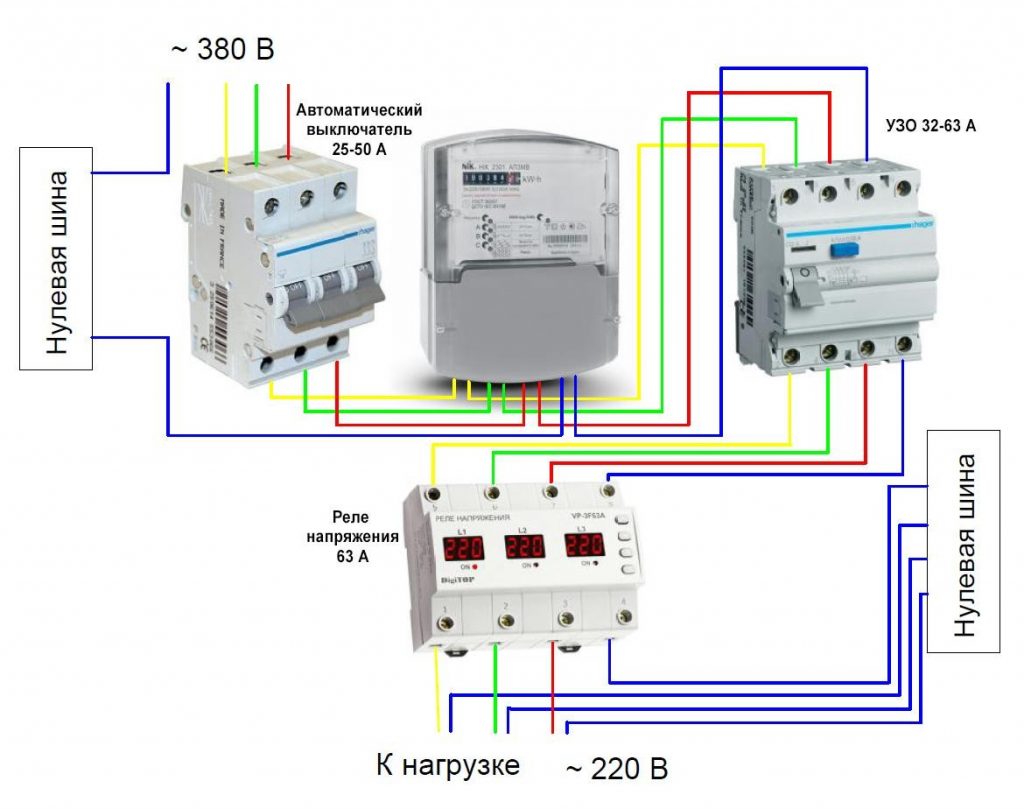

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

  1. К клеммам РН подключаются фазные и нулевые провода питающей линии. Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
  2. К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования. Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

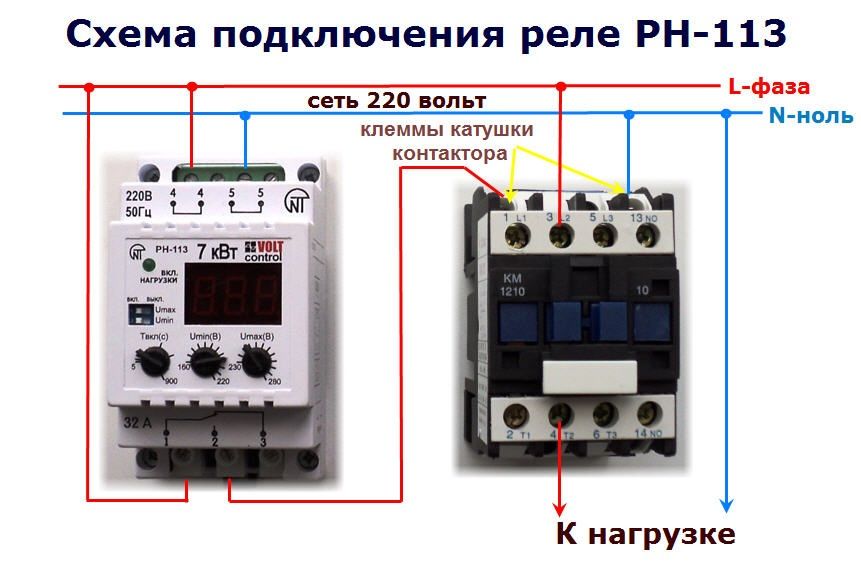

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям.

Заключение

Таким образом, рассмотренные элементы являются одним из важных электротехнических устройств, используемых при построении различных агрегатов – начиная от простых УЗО (устройство защитного отключения) и заканчивая защитными цепями в космической и военной промышленности.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте , задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Рекомендации по выбору

Из вышесказанного вытекает, что существует множество видов реле контроля напряжения. Подбор осуществляется с учетом конкретной ситуации, в которой РН предстоит работать. Наиболее значимые критерии выбора реле контроля напряжения таковы:

  1. Однофазная или трехфазная сеть. Практикуется вариант, когда вместо одного трехфазного реле устанавливается 3 однофазных.
  2. Тип исполнения реле. Подключаемые к розетке, рассчитаны на 1-3 потребителя. Они выдерживают ток до 16 А. Модификации под DIN рейку мощнее. Через них возможно подключить всю квартиру. Пропускаемый ток составляет 40-80 А.
  3. Допустимый ток реле. Для обычной квартиры подойдет прибор, способный пропускать 30-40 А. Этот ток больше, чем позволит сечение бытовой проводки, но РН лучше брать с запасом по мощности в 1,5-2 раза. Так устройство прослужит заметно дольше.
  4. Если реле приобретается для подключения одиночного бытового прибора, то перед покупкой следует узнать какой у него потребляемый ток. В этой ситуации достаточно делать запас в 30-50%.

Дополнительная информация. Существуют реле контроля напряжения, оснащенные встроенным амперметром. Эти приборы позволяют отслеживать потребляемый квартирой ток. На них возможно организовать защиту от короткого замыкания или перегрузки сети.

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки. Необходимо обратить внимание на такие факторы, как:

  1. Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
  2. Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
  3. В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

Монтаж и настройка реле напряжения

Как проверить реле напряжения

Все устройства проходят проверку в отделе контроля качества перед тем, как попасть к конечному потребителю. Если вы сомневаетесь в исправности РКН, можете выполнить проверку следующими способами:

  • Замерять напряжение мультиметром или вольтметром между фазной и нулевой клеммами. Значение должно соответствовать показанию на цифровом табло. Учитывайте погрешность мультиметра.
  • Пригласить специалиста с поверенным измерительным прибором, чтобы получить максимально точный результат.

С каждым годом в домах появляется все большее количество дорогих электроприборов. Чтобы обеспечить их корректную работу и уберечь кошелек от дорогих ремонтов, необходимо использовать реле напряжения. Если установить РКН на входе сети невозможно, используйте переносные устройства.

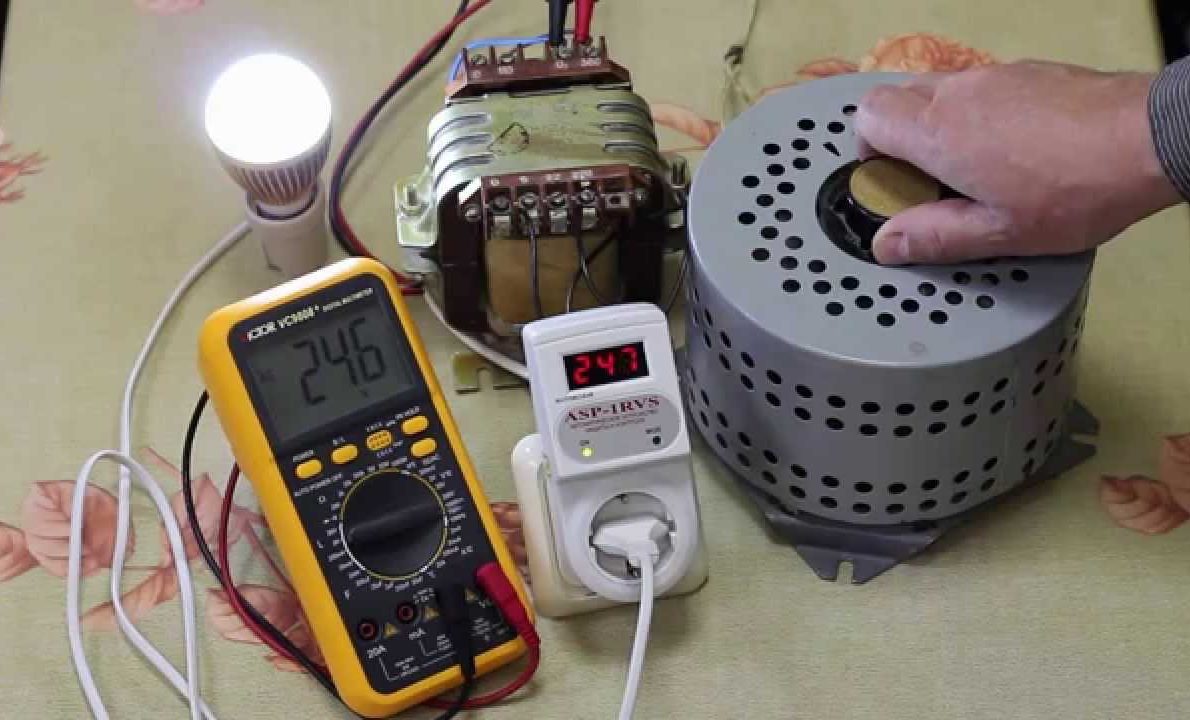

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Применение РН защитит бытовые электроприборы от перепадов напряжения. Для этого потребуется правильно подобрать уставки его срабатывания. Ориентировочные значения можно посмотреть в паспорте на устройство.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.
