Саморегулирующийся теплый пол — виды греющих кабелей, особенности применения и пошаговый монтаж

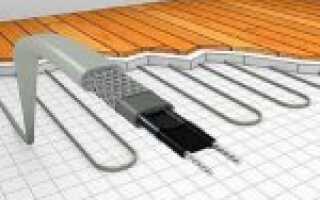

Фото — Саморегулирующийся тёплый пол в квартире

Электрические тёплые полы уже не считаются чем-то сверхестественным. Они сегодня популярны в частных домах и квартирах многоэтажек. Однако рост цен на электрическую энергию, делает их недоступными многим обывателям.

Но выход есть — использовать греющий саморегулирующий кабель для тёплого пола, позволяющий экономно расходовать электроэнергию.

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Особенность саморегулируемого пола — может сам производить регулировку подачи электроэнергии, отталкиваясь от степени обогрева.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Кабельные полы на основании

Среди достоинств этой технологии можно выделить небольшую толщину системы. Это достаточно тонкий нагревательный мат для теплого пола. Он представляет собой сетку с кабелем. Сечение его составляет около 2,8 мм. Если сравнить данный вариант с обыкновенными кабельными полами, то его монтаж еще более упрощен. Все дело в том, что провод уже правильно уложен и надежно зафиксирован на сетке. Для установки необходимо лишь расстелить мат по полу и зафиксировать его на поверхности.

Такие полы очень просто и удобно использовать под кармической плиткой. Толщины клея или клеевых растворов достаточно, чтобы вся нагревательная конструкция оказалась в клеевой смеси. Если проводить монтаж таких полов под какие-либо другие напольные покрытия, стяжку делать все-таки придется, однако толщина ее будет небольшая. Зачастую, это всего около 30 мм.

Греющий кабель для теплого пола — виды и их характеристики

Сегодня ассортимент кабельной продукции огромен. Он подразделяется на группы в зависимости от предназначения, мощности и материала из которого изготовлен.

1 Виды кабелей для эл теплого пола

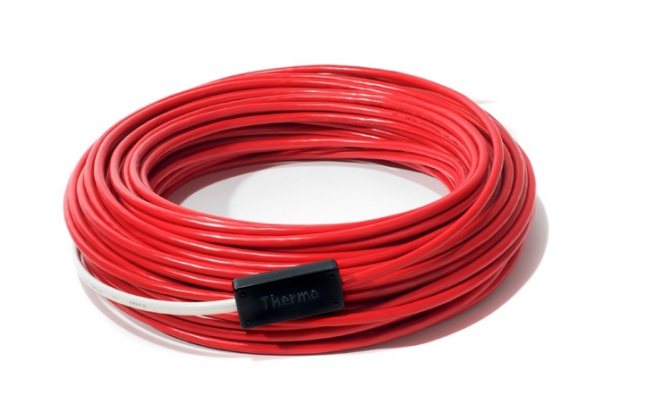

Резистивный греющий кабель

Данный греющий кабель обладает активной нагрузкой, и имеет вытянутую форму. Проводник с постоянным сопротивлением, оно выше того, которым обладает силовой и монтажный провод. Нагревание осуществляется с помощью изолированных греющих медных или изготовленных из специального сплава жил. Кроме того, изделие оснащено медным или фольгированным экраном с дренажной жилой.

Функции экрана:

  1. Снижает электромагнитное излучение, которое обязательно присутствует в проводнике с током.
  2. Заземляет, и в случаи пробоя изоляции, электроэнергия будет замкнута экраном, и уйдёт в землю, это способствует защите человека от удара током. Кроме того, срабатывают выключатели-автоматы и устройство УЗО.

Резистивная кабельная продукция бывает:

  • Одножильной — в ней только одна проводящая ток жила. Данный вид один из самых недорогих, но укладка довольно сложная, так как оба конца необходимо выводить в одну точку и подключать к термостату.

Саморегулирующийся теплый пол - виды греющих кабелей, особенности применения и пошаговый монтаж

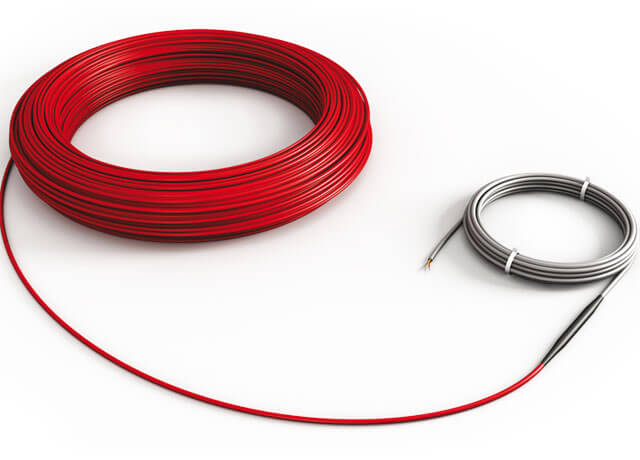

  • Двужильной — имеет две параллельно идущие жилы, заключённые в экран. Варианты жил могут быть различны, две нагревательные или одна нагревательного типа, а вторая питающего. В конце секция имеет муфту, она соединяет две жилы и осуществляет их изоляцию. Плюс данного вида заключается в простоте подключения, так как такой провод достаточно лишь разместить по запланированной схеме, и нет надобности доводить второй конец к термостату. Помимо этого, двужильный кабель производит минимум электромагнитных волн. Естественно, что цена у кабельных изделий на порядок выше.

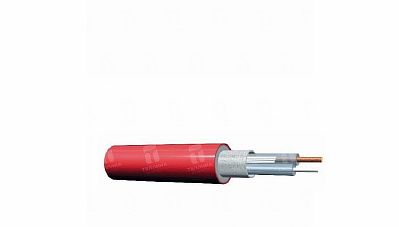

Фото — Двужильный кабель

Резистивные кабели производятся в виде готовых секций, имеющих фиксированный размер, и менять его нельзя. Основной характеризующий показатель любого кабеля — удельная мощность одного метра, она должна быть 10 — 20 Вт/м, превышение не допустимо, это может вывести элементы нагрева из строя.

Длину секции следует выбирать с учётом произведённых расчётов. А так как, выпускается кабель разного размера, от 10 до 110 м, то подобрать нужную длину не составит труда. Бывает изделие продаётся намотанное на катушки, с них допустимо отрезать провод любой длины.

Плюсы модели:

  1. Приемлемая цена.
  2. Неизменность основных характеристик.
  3. Нет пускового тока, поэтому отсутствует необходимость устанавливать специальные автоматические выключатели.

Но резистивный кабель имеет и минусы:

  1. Если монтаж сделан не правильно, то есть вероятность перегрева, что может спровоцировать выход из строя системы.
  2. Нельзя изменить длину провода, без корректировки характеристик.
  3. Нуждается в обеспечении требуемых показателей теплоотдачи.

Резистивный зональный кабель

В процессе развития кабельной промышленности был изобретён секционный тип резистивной модели — зональный. В центре размещены два изолированных проводника. Они замотаны проволочной спиралью с высоким напряжением. Данная проволока, через каждый метр подсоединяется к одному из центральных проводников поочерёдно. При этом, все участки независимы.

Среди положительных сторон зонального кабеля можно отметить:

  • одинаковую удельную мощность по всей длине;
  • запуск не требует больших токов;
  • неизменность характеристик.

Отрицательные стороны данного вида:

  • возможен локальный перегрев;
  • потребность в теплоотдаче;
  • стоимость наиболее высокая, в отличие от обычного резистивного шнура.

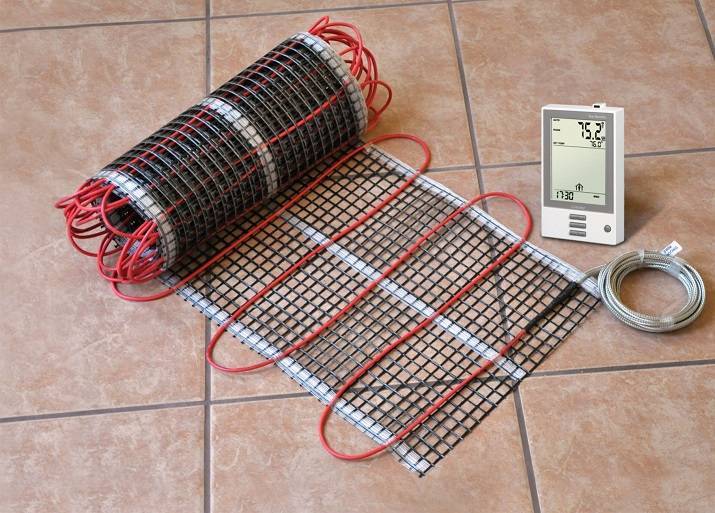

Нагревательные маты

Нагревательные маты — конструкция состоящая из кабеля, закреплённого на специальной сетке с определённым шагом. Использование данных мат делает монтаж тёплых полов проще, достаточно раскатать их на ровной основе. Разрешается их укладка в слой плиточного клея. В матах могут использоваться различные типы кабеля.

Важно! При их фиксации в слой клея, нельзя допустить образования воздушных пузырьков — это может спровоцировать локальный перегрев.

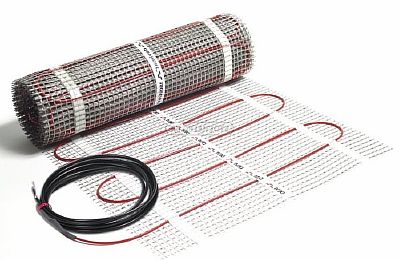

Фото — Нагревательные маты

Основной недостаток греющих матов — трудности их укладки в комнатах с нестандартной, геометрически сложной планировкой.

Саморегулирующийся кабель

Наиболее технологически продвинутый вид греющих кабелей для тёплых полов — саморегулирующийся. Он способен менять температуру отталкиваясь от уровня нагрева помещения.

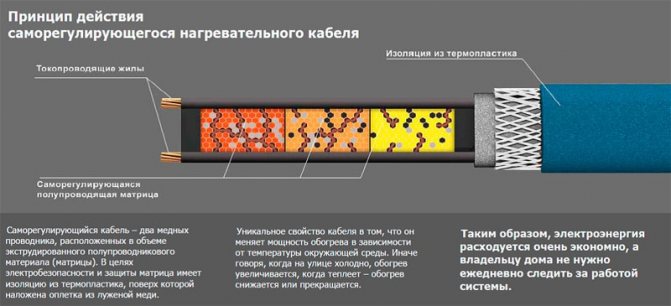

Представленная модель — это два проводника, с размещённой между ними полимерной матрицей, выполняющей функцию полупроводника. Он похож на обычный кабель, но по форме сплюснутый, а не круглый, и может иметь различную длину.

Снижение температуры способствует сжатию матрицы, в которой образуются теплопроводящие пути с повышенным сопротивлением. Ток, протекая нагревает матрицу и кабель.

При увеличении градуса нагрева выше требуемого уровня, полимер расширяется и число проходов для тока сокращается, в итоге их становится очень мало, и нагрев пола прекращается. При этом, все участки работают автономно.

Полупроводник защищён слоем изоляции с термостойкими свойствами. Затем идёт экран из меди или стали, покрытого дополнительной изоляцией. Каждый кабель следует подбирать с учётом эксплуатационных особенностей.

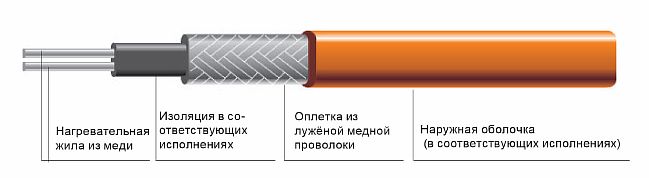

Фото — Саморегулирующийся кабель

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

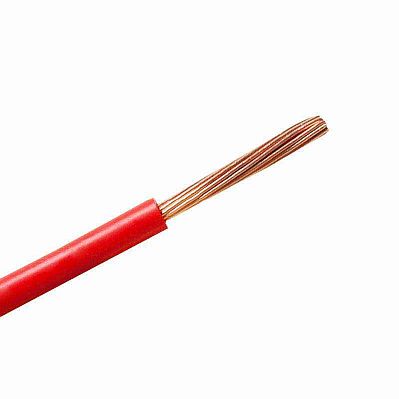

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

  1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
  2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
  3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Особенности электропроводки при подключении теплых полов

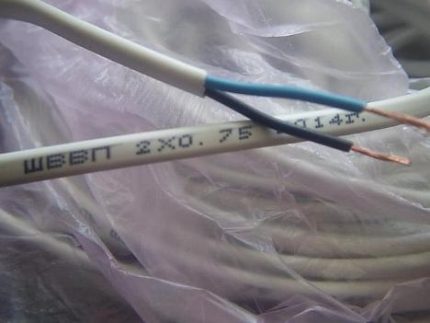

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для прокладки электросетей в квартире еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Можно ли использовать саморегулирующий кабель для тёплого пола?

Главная функция саморегулирующего нагревательного кабеля — сокращать подачу электричества при достижении требуемого градуса нагрева, при этом не страдает качество и равномерность обогрева поверхности. Эта особенность позволяет удачно применять модель при сооружении тёплых полов в любых помещениях, от жилых комнат, до ванной и туалета.

Кроме того, при наличии тёплых полов с саморегулируемым кабелем, можно переставлять мебель в квартире, так как он обладает способностью регулировать уровень нагрева, в отличие от резистивного. То есть, допустимо уменьшение обогрева под тяжёлой мебелью. У резистивного провода изменить теплоподачу нельзя, тем самым может произойти перегрев поверхности, что приведёт к выходу из стоя системы.

Теплый пол из саморегулирующегося кабеля. Есть ли смысл?

Стоит отметить и простоту сооружения саморегулирующего пола, так как данный электрический шнур возможно разрезать в любом месте, и собственноручно заделать конец. При этом, все соединения, при произведённом грамотно монтаже, способны прослужить не один год.

Естественно как и любой электропол, саморегулирующий, нужно подключать к питанию соблюдая все стандартные способы защиты. То есть, система должна иметь автоматический выключатель и УЗО, утечка тока в котором не больше 30мА. Кабель самрег должен обладать экраном и мощностью 30 — 40 Вт. При этом, укладочный шаг нагревательного элемента 15 — 20 см.

К сведению! Огромное достижение — использование свойства материала на саморегулирование в плёночных полах.

Раньше применение этой функции было не возможно, из-за небольшого размера плёнки. Сегодня в Корее производится инфракрасная плёнка с 30% способностью к саморегулированию.

Учет нюансов при выборе

Некоторые критерии все же стоит рассмотреть. Первым фактором, а иногда и самым главным, становится цена на провод для теплого пола. Такие города, как Москва или СПБ обладают крупными строительными гипермаркетами.

Наличие огромного выбора сбивает людей с толку, не говоря уже о продавцах-консультантах. Идеальным вариантом станет обращение в фирмы, занимающиеся монтажом. У них есть опыт и знания.

На основе чего можно сделать собственные выводы. Ведь не всегда проверенный производитель дает необходимые результаты.

Рекомендуем: Какое выбрать напольное покрытие для тёплого пола?

Резистивный электрический кабель для теплого пола функционирует только с помощью регулятора. Это специальное устройство, отвечающее за выставление конкретной температуры. Такой набор 100% монтируется на средние и выше показатели площади.

То есть, 20 квадратных метров и далее. Саморегулирующийся работает без подобного оборудования. Плюс, он больше подходит для некоторых финишных покрытий с последующим размещением декоративных элементов.

Окончательный выбор все равно происходит после подсчета всех за и против. Человеку нужно определиться с ожиданиями, чтобы в дальнейшем не иметь проблем с реализацией. Иногда вместо обоих кабелей реально использовать маты.

Во всех случаях придется покрывать бетонной стяжкой. Её толщина не должна превосходить 5 см. Этого достаточно для прогрева в короткие сроки.

Особенности применения

Однако, несмотря на всю простоту монтажа саморегулирующего тёплого пола, следует отметить некоторые особенности его сооружения:

  • Раскрой необходимо проводить в процессе укладки греющего пола. При этом длина саморегулирующего контура может быть как несколько сантиметров, так и несколько десятков метров. Для различных видов шнура максимальная длина различна, и колеблется от 70 до 160 метра.

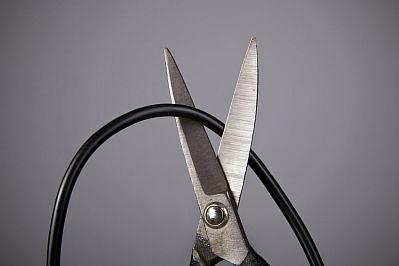

Фото — Раскрой кабеля для тёплого пола

  • Монтируя тёплые полы с саморегулирующим кабелем следует учитывать, что существует большая разница токов между номинальным и пусковым значением, в 2 — 4 раз. Это следует брать во внимание выбирая пускорегулирующую аппаратуру.

Придерживаясь данных советов специалистов, вы сможете сделать правильно конструкцию тёплого пола своими руками.

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Плюсы и минусы саморегулирующего кабеля

Планируя монтаж тёплого пола с саморегулирующими свойствами, следует помнить, что цена проводника высокая, значительно выше цены обычного провода. Однако, при правильно составленном проекте, такое устройство обойдётся дороже процентов на 40, не больше. Несмотря на это, система считается выгодной, так как более экономична, а затраты на монтаж быстро окупятся.

Основные достоинства саморегулирующихся тёплых полов:

  1. Высокая надёжность, в отличие от полов с резистивным шнуром. Этот провод не перегревается, поэтому вероятность возгорания или выхода из строя мала.
  2. Нагревательный контур не ограничен определённой длиной, что позволяет укладывать его на любой площади, даже менее метра, это не возможно с обычным проводом.
  3. Несложный монтаж, при этом используются простейшие регуляторы.
  4. Возможность применять в помещениях, где запрещено использование взрывоопасных приборов.
  5. Экономия электроэнергии, так как производится нагрев только холодных участков.
  6. Независимость удельной мощности от длины.
  7. Неточности при монтаже не влияют на качество работы пола, и даже перехлёсты не приводят к перегреву.

Стоит сказать, что саморегулирующиеся полы имеют и минусы:

  • высокая цена;
  • не способны прогревать помещение полностью, а лишь поверхность пола;
  • возможность укладки только в стяжку не меньше 35 мм;
  • периодический износ тепловыделяющей матрицы;
  • срок эксплуатации всего 10 лет;
  • стартовые токи такого кабеля высокие, особенно при наличии больших холодных участков, поэтому возникает необходимость в защитных автоматах класса С.

Важно! Необходимо учитывать показания защитных блоков от сети, если температура вокруг кабеля низкая, то ток при старте будет выше в 1,5 раз, чем в рабочем состоянии.

Расчет сечения

Терморегуляторы не выпускаются более 16 ампер. Нагрузка равняется 3,5 кВт. В такие параметры вписывается ПВ3. Его сечение 1,5 мм в квадрате. Модели электропроводки на 2,5 мм в кв. выдерживают до 25 А.

Кстати, максимальное значение пропускного тока на регуляторе никак не превышает общее потребление. Это гарантия эффективного функционирования всей системы. Иначе терморегулятор быстро выйдет из строя. Проблема решается наличием вспомогательного реле или установкой нескольких управляющих компонентов.

У специалистов всегда можно спросить таблицу удельной мощности. В ней показано количество шагов, используемые провода теплого пола, дополнительные нюансы.

Какой кабель выбрать

На выбор кабельного изделия влияют не только его характеристики, но и рейтинг выпускающей его компании. Следует отдавать предпочтение проверенным производителям, изготавливающих качественную продукцию.

Среди таких производителей можно отметить следующие компании:

  • «Devi» (Дания)— выпускает резистивные греющие кабеля Deviflex 18T, которые предназначены для обустройства тёплого пола основного или дополнительного типа. Длина провода в комплекте 105 метров, мощность 1880 Вт. Продукция компании — это надёжность, качество и гарантия до 20 лет.

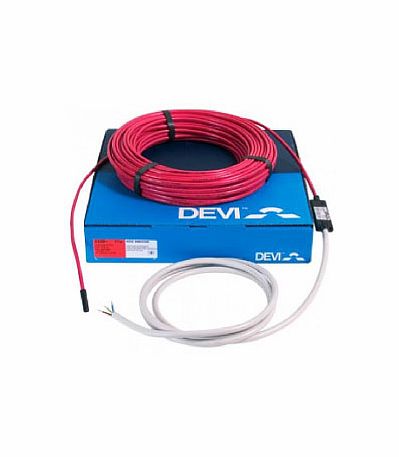

Фото — Кабель Devi

  • «Ceilhit» (Испания) — производит недорогие и эффективные устройства, способные создать комфортные условия в помещении. Основной продукт компании — двужильный экранированный кабель мощностью 220 — 230 Вт. Гарантия производителя на изделие 16 лет.
  • ГК «Тепловые системы» (Россия) — надёжная компания, специализируется на выпуске нагревательных кабелей для тёплого пола: саморегулируемых и резистивных. Продукция выпускается на современном оборудовании, и по новым технологиям. При этом, цена на греющие изделия приемлемая.

Саморегулирующаяся система

Лучшими техническими параметрами обладает саморегулирующийся провод. Его состав и способ действия совершенно непохожи на принцип действия описанных выше кабелей. Этот провод имеет в своём составе две токопроводящие жилы, которые контактируют с матрицей, выполненной из специального полимерного материала. За счёт этого полупроводникового устройства происходит регулировка нагрева. Когда температура повышается, проводимость полупроводника понижается, за счёт чего сокращается мощность теплоотдачи. С внешней стороны матрица покрыта изолирующими материалами, между ними располагается специальная экранирующая оплётка.

кабель_укладка
Подобный кабель прослужит вам достаточно, чтобы не задумываться об его ремонте

Для более точного понимания стоит подробнее описать принцип работы такого провода:

  1. Когда в комнате понижается температура, в середине кабеля сжимается полимерный материал. Это дает толчок электричеству, проходящему по кабелю, и в итоге повышается теплоотдача.
  2. Когда в комнате температура понижается, происходит обратная реакция, которая провоцирует понижение силы тока. В итоге число выделяемого тепла понижается.

Саморегулирующийся нагревательный кабель для пола очень популярен. Это объясняется массой преимуществ такого вида устройства перед аналогами:

  • способность самостоятельно изменять силу нагревания, реагируя на уровень комнатной температуры;
  • стабильная многослойная защита от механического воздействия;
  • уникальность конструкции кабеля дает защиту от перегрева, автоматически продлевая срок работы греющего элемента;
  • не предполагает частого ремонта.

Технические параметры электронагревателя дают возможность применять такого рода кабель в разных помещениях без учета особенностей напольного покрытия и областей расположения мебели. Каждый из участков конструкции работает независимо, самостоятельно реагируя на внешнее воздействие и поддерживая указанную пользователем температуру.

Если под воздействием давления, которое могут оказывать бытовые приборы или мебель, температура достигнет максимума, то область перегруженного кабеля отключится самостоятельно. При этом остальные участки контура будут продолжать свою работу.

Когда отключенная область остынет, она снова будет поддерживать необходимую температуру. Саморегулирующиеся провода часто выбирают в жилые помещения, их помещают под ламинат, паркет или плитку.

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчет мощности нагревательного шнура (нагревательный кабель из углерода)

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

  1. Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
  2. Монтаж теплоотражающей подложки.
  3. Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
  4. Укладка провода.
  5. Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
  6. Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Монтаж электрического теплого пола с саморегулирующимся проводом

Монтаж любого тёплого пола следует начинать с приобретения необходимо материал, в соответствии с произведёнными расчётами.

Процесс обустройства нагревательной конструкции с саморегулирующимся кабелем схож с монтажом любого электрического полового отопления:

  • Устанавливается термостат — определяется место его размещения на стене, расстояние от пола не меньше 30 см, желательно недалеко от выключателя. В стене делается углубление, куда и монтируется терморегулятор. От него пробивается штроба до пола, в которой размещается гофрошланг.

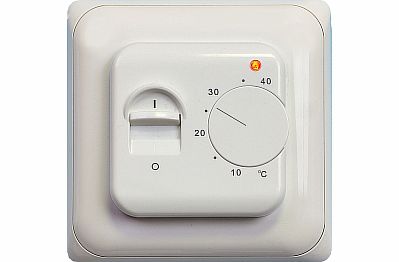

Фото — Установка термостата

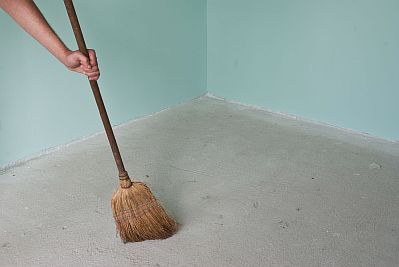

  • Подготавливается основание — его нужно выровнять и очистить от мусора. Если пол имеет большие перепады, то лучше его залить тонким слоем черновой стяжки.

  • Производятся работы по гидро и теплоизоляции — укладывается два слоя материала. Сначала гидроизоляционный — это может быть полиэтиленовая плёнка, поверх — термостойкая теплоизоляция, лучше с металлизированной поверхностью. Перед их монтажом, периметр помещения проклеивается демпферной лентой, для компенсации тепловых расширений стяжки при нагревании.

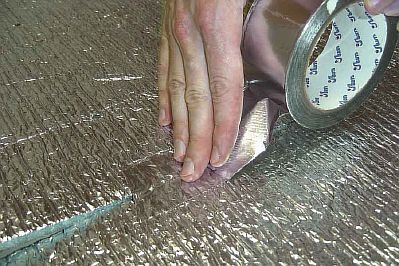

Фото — Теплоизоляция пола

  • Стелется саморегулирующийся кабель — укладывается согласно запланированной схеме («змейка» или «улитка»). Он должен быть целостным, начинать следует от термостата. Важный момент — шаг укладки нагревательного элемента. Чем он меньше, тем быстрее происходит нагрев пола. А большие шаги приведут к холодным зонам. Рекомендованный отступ от стен 15 см.

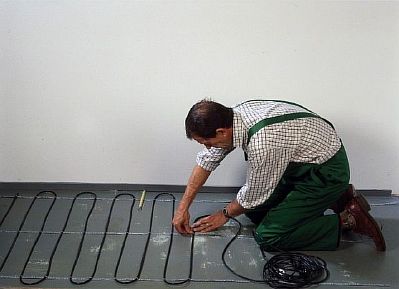

Фото — Укладка кабеля

Фиксация кабеля производится к армирующей сетке, которая уложена на теплоизоляцию, или с помощью специальной клеящейся ленты к подложке.

  • Монтируется термодатчик пола — электрошнур от него следует подвести к терморегулятору через гофрированную трубу. Устанавливается термодатчик по центру комнаты, между двумя проводами.

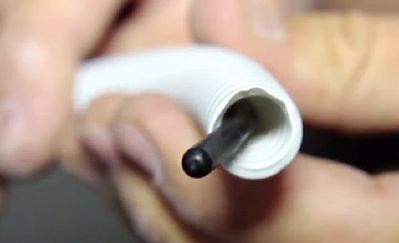

Фото — Монтаж термодатчика

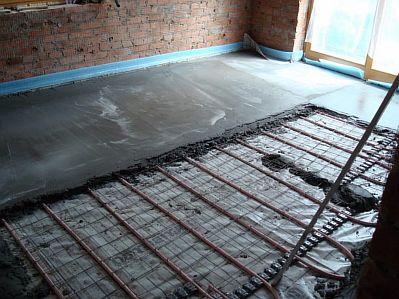

  • Заливается финишная стяжка — слой бетона должен быть не менее 6 см. Заливка пола делается в один подход, и после выравнивания раствора, бетонная поверхность оставляется на 4 недели для полного затвердевания.

Важно! Заливать стяжку следует только после проверки кабель на работоспособность. Осуществляется проверка сопротивления в проводе при помощи тестера. Показатель должен совпадать с паспортными данными, допустимо отклонение на 10%.

Фото — Заливка бетонной стяжки

  • Подключается нагревательный элемент к термостату — это делается при помощи специальных зажимов.

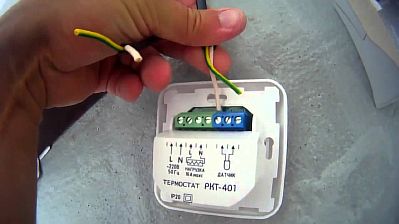

Фото — Подключение пола

  • Укладывается финишное покрытие — любой материал (плитка, ламинат), который может соседствовать с отоплением.

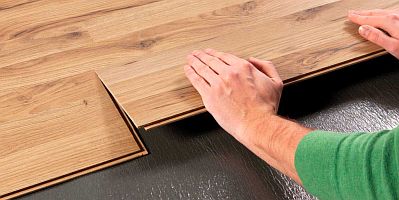

Фото — Укладка покрытия

Использование в тёплых полах саморегулирующего кабеля выгодно и удобно. Ведь в такой конструкции нет риска перегрева нагревательного элемента, это делает её безопасней. А способность самостоятельно регулировать температурный уровень, позволяет без труда создать комфортную атмосферу в доме.

Рекомендации и правила монтажа

Полезные советы от профессионалов в данном случае, никогда не будут лишними. Исключить стоит пересечение кабеля, образования петель. Дугообразный контур напоминает путь из начала в конец.

Никаких соприкосновений с остальной частью. От металлических конструкций расстояние минимум 5 см. Деревянные могут находиться в трех. Остальное по личным требованиям. Источники тепла минимум в 50-60 см.

Шаг укладки это 6-10 внешних диаметров электрического провода. То есть, 2,8*6=16,8 см. При этом горячая часть помещается в изоляционный материал. Ничего напрямую в сеть не подключается. Для этого есть регулятор.

Он обеспечит правильное функционирование без каких-либо сторонних сложностей/проблем. Соединение с помощью клем. Их обжимают с дальнейшим изолированием. От скачков напряжения выбирают бесперебойник или автомат.

Все это залог успешного функционирования всей системы. Конкретный выбор, это дело людей в их индивидуальных ситуациях. Все советы по этому поводу неправильные. Исключением станут меры обеспечения безопасности со стороны работы электричества в целом.

    Похожие записи

  • Как правильно сделать обвязку тёплого пола?
  • Как выполнить монтаж тёплого пола Devi?
  • Как установить тёплый пол Q-Term?
  • Как выбрать насос для тёплого пола?
  • Какие бывают маты для тёплого водяного пола?
  • Как положить тёплый пол по грунту?

Итоги

На изготовление кабельного теплого пола требуется много времени. Большая часть уходит на «схватывание» бетонного раствора стяжки. Еще один минус — достаточно большая толщина пирога материалов: не меньше 5-6см. К плюсам нужно отнести небольшую стоимость погонного метра кабеля, но к общей стоимости нужно добавить также затраты на изготовление стяжки, утепление, крепежные ленты, и т.д. В результате стоимость получается гораздо выше. Потому, перед тем, как принимать решение, стоит ознакомиться и с другими возможностями обустройства электрического теплого пола. Если вы хотите кабельный пол уложить под плитку, то просмотрите еще материалы по электрическим матам или пленочным инфракрасным полам. Присмотритесь к карбоновым стержневым матам. Они, как и карбоновые пленки выделяют тепло в инфракрасном диапазоне. Эти материалы отлично уживаются с керамической плиткой, а укладываются проще. Стоимость отопления при сравнении этих вариантов нужно сравнивать относительно квадратного метра, а не погонного.

К плюсам пленочных и стержневых нагревателей можно отнести то, что они излучают тепло в инфракрасном диапазоне. А этот диапазон лучше воспринимается человеческим телом, так как мы тоже излучаем тепло в том же диапазоне. Потому при обогреве инфракрасными теплыми полами, комфортная температура на 2-3оС ниже, чем при тепловом излучении. Это приводит к пониженным затратам на электроэнергию. К достоинствам стержневого ИК пола можно добавить его способность к саморегуляции (у ИК пленок такой способности нет), то есть он не боится перегрева и сам уменьшает свою температуру в нужных местах. Так что как всегда, на вопрос «Что лучше»? однозначного ответа нет.

Ссылка на основную публикацию
