Схема подключения однофазного счетчика с УЗО и автоматами: объясняем по порядку

Содержание

Для каждого типа потребителя предусмотрена своя схема подключения УЗО. При выборе учитывается состояние проводки и количество питающих фаз. Чтобы поставить на ввод УЗО, необходимо знать правильную последовательность сборки однофазных и трехфазных схем.

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

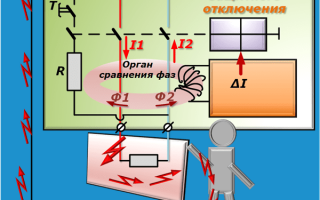

Как работает защитное отключение при образовании тока утечки

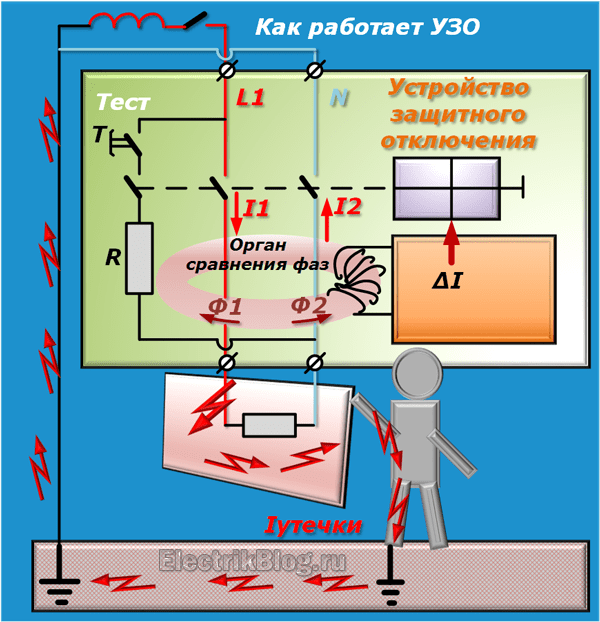

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

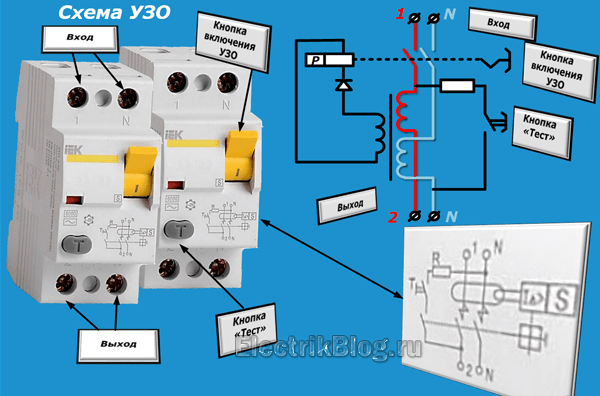

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

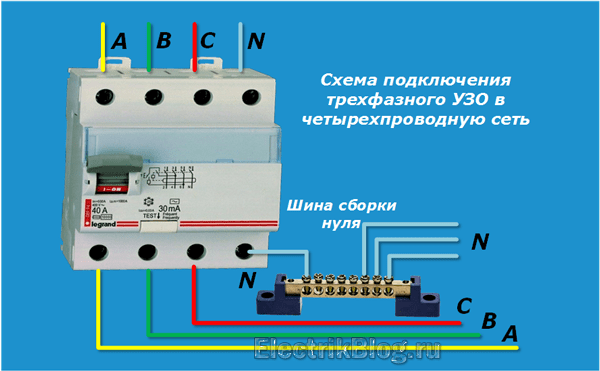

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Назначение и область применения УЗО

УЗО предназначено для сравнения величины электрического тока, протекающего в фазном и нулевом проводе. При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Как только возникает аварийная ситуация — где-то нарушается изоляция с последующим протеканием заряженных частиц на землю в обход нуля, дифференциальные токи будут отличаться и защита отключит питание.

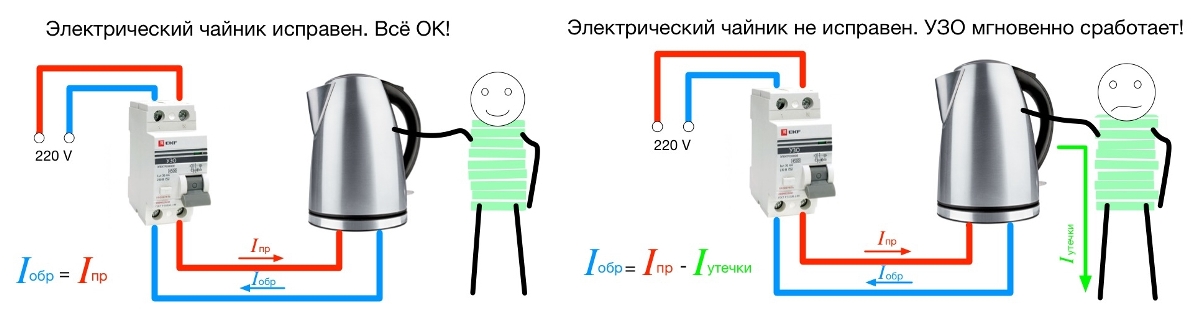

На практике это можно представить следующим образом: при пробое электропроводки на корпус стиральной машинки или водонагревателя их корпус будет находиться под потенциалом. Как только с корпуса потенциал начнет перетекать на землю, защита отреагирует, и человек не пострадает. Наиболее актуально подключать УЗО в цепь мощных приборов на кухне или в ванной, так как из-за выделения конденсата на их поверхности и металлическом корпусе, который является потенциальным проводником.

Но это не означает, что остальное оборудование не требует подобных приспособлений для защитного отключения: те же светильники, розетки и прочая подключенная нагрузка также может нести угрозу человеку. Поэтому их тоже актуально подключать к УЗО  на щитке как общим для всей электрической проводки, так и отдельно для каких-либо приборов или их групп. Особенности применения электронных и электромеханических УЗО  напрямую зависит от схемы электроснабжения и места их установки.

Типы УЗО

По виду питающей сети УЗО могут выполняться в виде однофазного или трехфазного прибора защиты, а по своей конструкции – изготавливаться в виде отдельного модуля или совмещённого с автоматическим выключателем.

У трехфазного устройства защиты число входных и выходных контактов увеличено до 4-х (по одному на каждую фазу). Ещё один клеммник нужен для подключения общего или земляного провода.

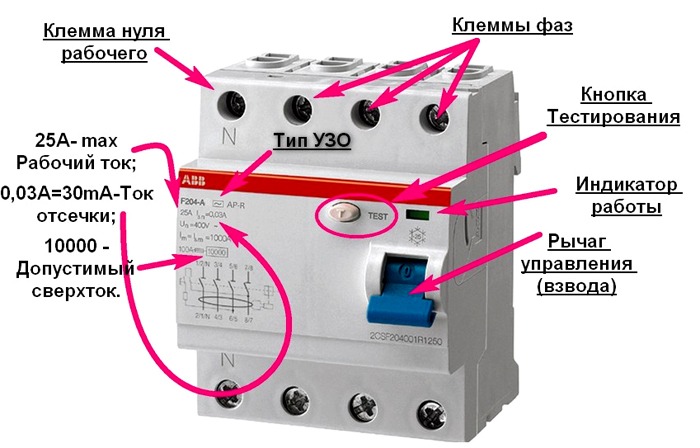

Вид трехфазного УЗО

Относительно конструктивных особенностей различных образцов защитных устройств можно отметить следующее. Заявленная в названии статьи тема предполагает раздельное использование УЗО и автоматического линейного выключателя, поэтому вариант совмещённого устройства здесь не рассматривается.

При этом закономерно возникает следующий вопрос: как правильно подключить узо и автомат в питающую схему при их раздельном применении.

Электромонтажная схема
соединения приборов в электрическом щитке

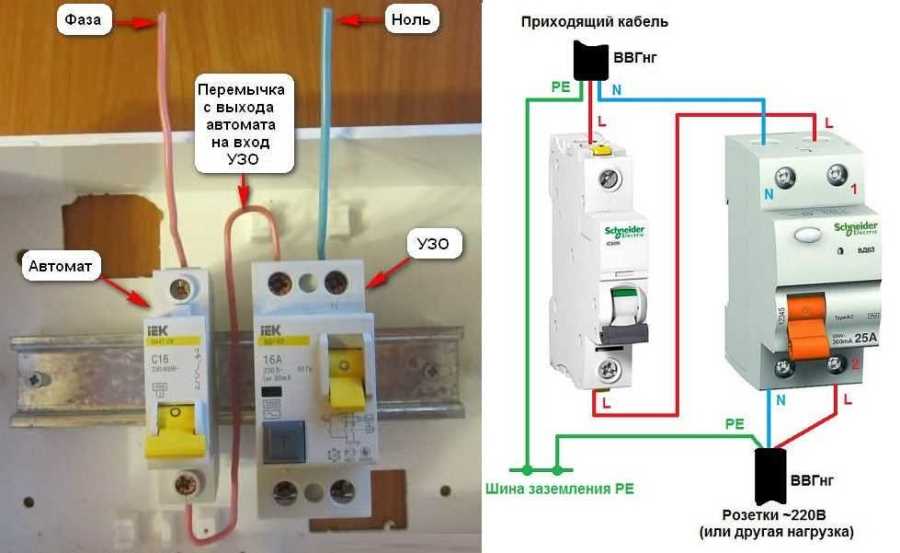

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Мой щиток создавался под уже имеющуюся электропроводку и состоит всего из электрического счетчика и двух автоматических выключателей. Соединение проводов с помощью клеммной планки и перемычек я заменил скрутками, пропаянными припоем. Провод заземления PE в квартирной электропроводке отсутствует, поэтому он остался никуда не подключенным.

Схема УЗО в сети однофазного напряжения

В советское время проводка в домах строилась по двухпроводной схеме. В каждой розетке присутствовал фазный и нулевой провод. С приходом зарубежных стандартов ситуация изменилась. Теперь, согласно ПУЭ, к каждой розетке должен подводиться отдельный заземляющий проводник.

В результате в одних домах «земля» предусмотрена и, как положено, идет стояком по квартирным щитам. В других она отсутствует. Заземление имеется на трансформаторной подстанции, питающей старый дом. Это создает путаницу в вопросах правильного подключения УЗО.

Схема без применения заземления

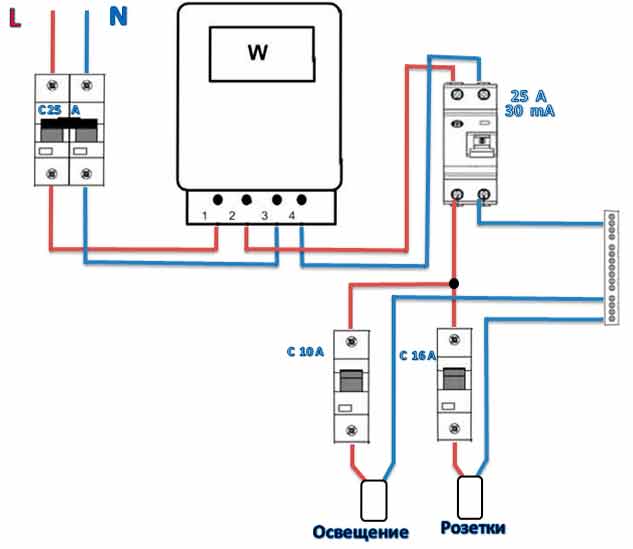

Данная схема применяется в домах советской проектировки без заземления. На вводе в квартиру имеется фазный и нулевой проводники. Оба подаются на вход электрического счетчика. УЗО устанавливается после прибора учета. Подключать устройство защитного отключения необходимо в соответствии с маркировкой клемм. Фазный провод присоединяется на контакт L, а нулевой на N.

УЗО не предназначено для защиты от перегрузки по току или короткого замыкания. Поэтому после него устанавливаются обыкновенные автоматические выключатели на 16, 25 или 32 А.

Если квартира небольшая, достаточно одного устройства защитного отключения. Если потребителей много, желательно разгруппировать их. Например, в щитке на вводе в квартиру устанавливается одно противопожарное УЗО с током срабатывания равным 300 мА, после него выполняются разветвления. Отдельные устройства монтируются на розетки и освещение. Их номинал срабатывания должен составлять около 30 мА. На ответственные помещения вроде детской и ванной комнаты подбираются устройства, рассчитанные на отключение при утечке тока, равной 10 мА.

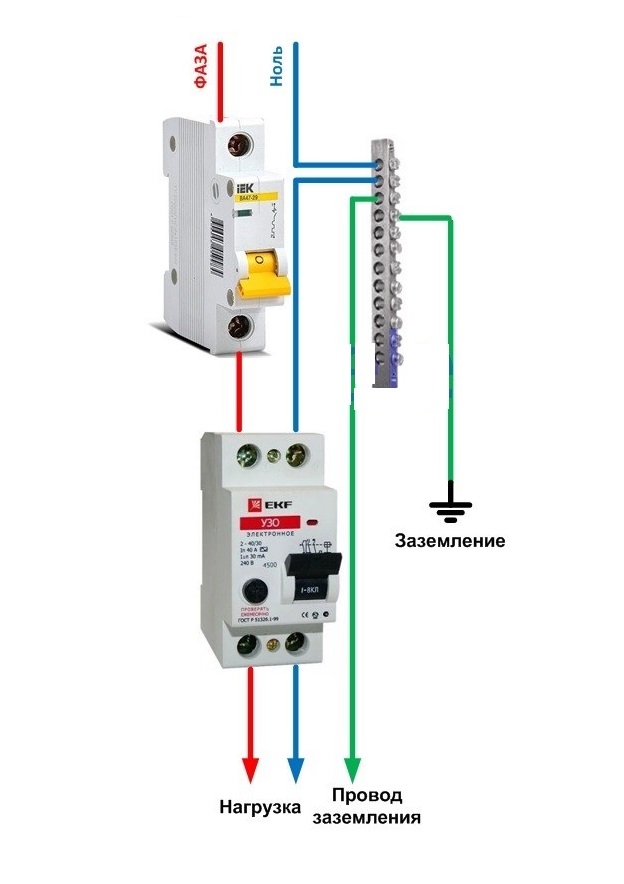

УЗО в электрощите с заземляющим проводом

Данная схема предпочтительней с точки зрения безопасности. В ней УЗО способно полностью реализовать свой потенциал. В однофазной сети с заземлением исключено нахождение металлического корпуса бытового прибора под опасным высоким потенциалом.

В рассматриваемой схеме устройство защитного отключения более чувствительно к повреждению изоляции и контакту фазного проводника с корпусом электрического аппарата. В электрощите имеется фазный, нулевой и заземляющий проводник. Он обозначается желто-зеленым цветом изоляции и разветвляется до каждой розетки в квартире. УЗО подключается между прибором учета и автоматическими выключателями с соблюдением назначения проводов (L и N).

Поскольку УЗО более чувствительно к замыканиям на землю, его номиналы необходимо подбирать тщательней. Желательно использовать разделение нагрузки на отдельные линии. Так в будущем получится проще выявить место повреждения изоляции и утечки тока на землю.

Типовая схема 1 — общее УЗО на вводе

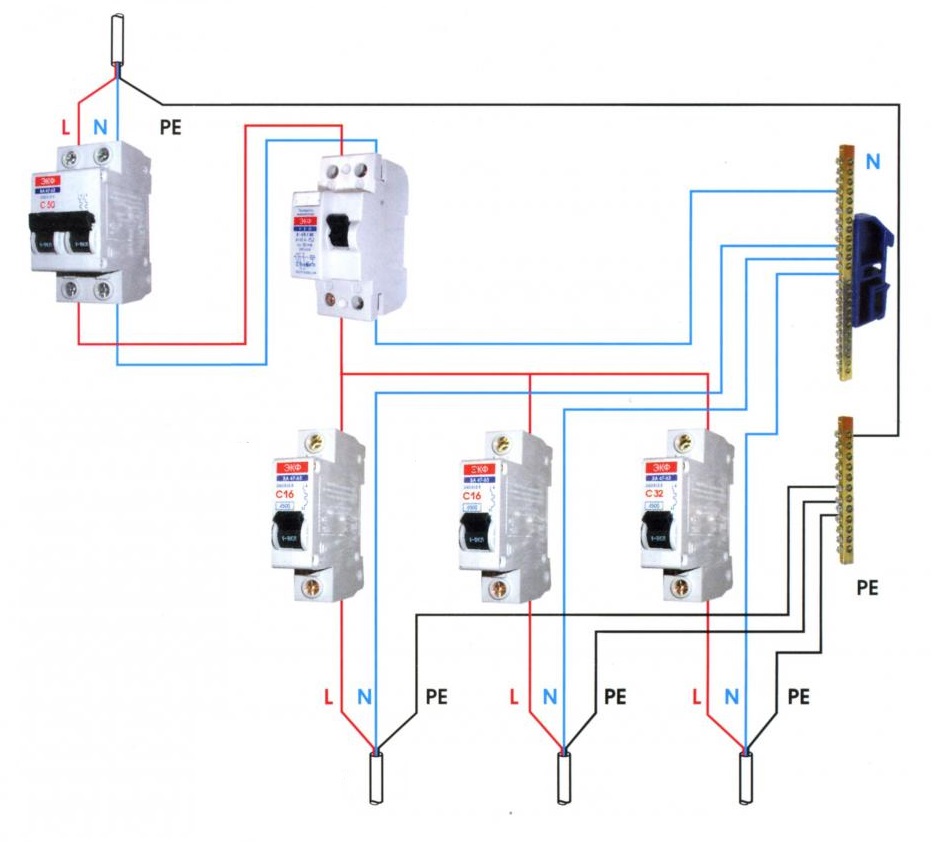

Общее устройство защитного отключения необходимо подсоединить между вводным и групповыми автоматическими выключателями. Схема применима для небольших однокомнатных квартир с проводкой в хорошем состоянии.

Этот вариант отличается яркими достоинствами. Среди них:

  • одно устройство стоит недорого и требует меньше времени на наладку;
  • простой выбор устройства, ведь не нужно подбирать УЗО со своей уставкой для каждой комнаты в отдельности.

Недостатки более весомые:

  • если произошло замыкание на землю, отключится вся квартира (нет селективности защиты);
  • в больших квартирах возможны ложные срабатывания и отключения света.

Типовая схема 2 — общее вводное УЗО + однофазный счетчик

Электроэнергия стоит денег. Поэтому на вводе в квартиру всегда устанавливается электрический счетчик. Чтобы у поставщика энергии не возникло вопросов к монтажу щитка, все элементы необходимо установить правильно по схеме.

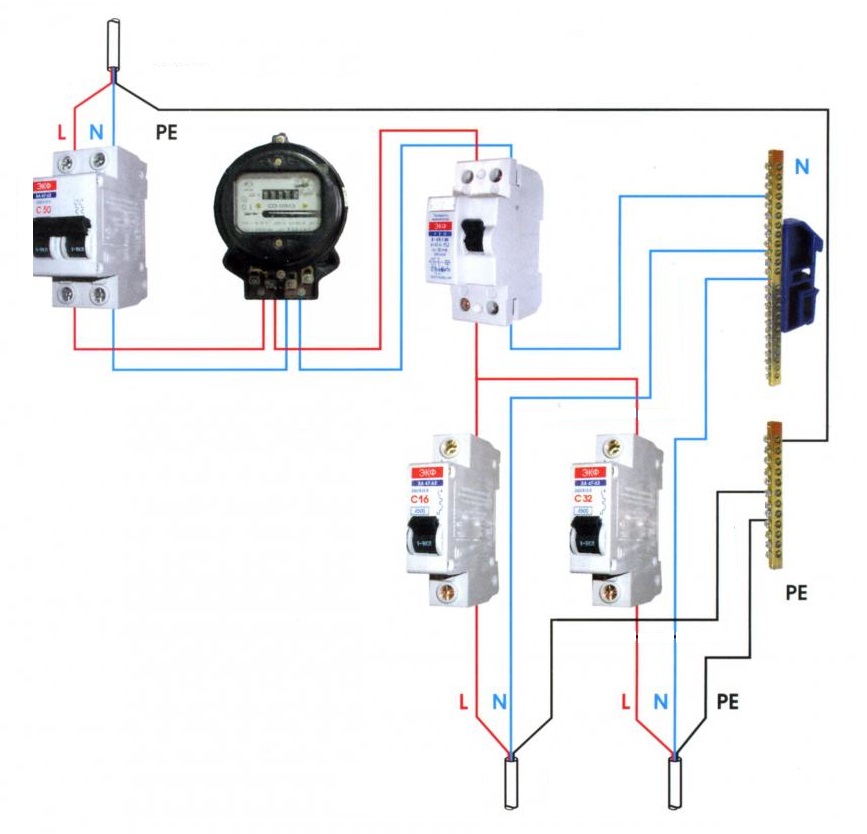

Устройство защитного отключения подсоединяется ко 2-му и 4-му выводам прибора учета с соблюдением «полярности». Вывод счетчика № 2 идет на фазный вход УЗО «L», а № 4 на нулевой «N». Они располагаются сверху защитного устройства. Выходные клеммы находятся в нижней части прибора. Отходящий нулевой провод подключается к нейтральной N шине, а фазные расходятся по автоматическим выключателям и комнатам квартиры.

Положительные свойства схемы:

  • не нужно делать отдельного щитка для защиты, что позволяет сократить время на монтаж проводки;
  • низкие расходы, ведь достаточно купить 1 защитное устройство.

Отрицательные:

  • если квартира отключилась, то непонятно, где именно находится проблема;
  • если УЗО неисправно, то напряжение пропадет во всей квартире.

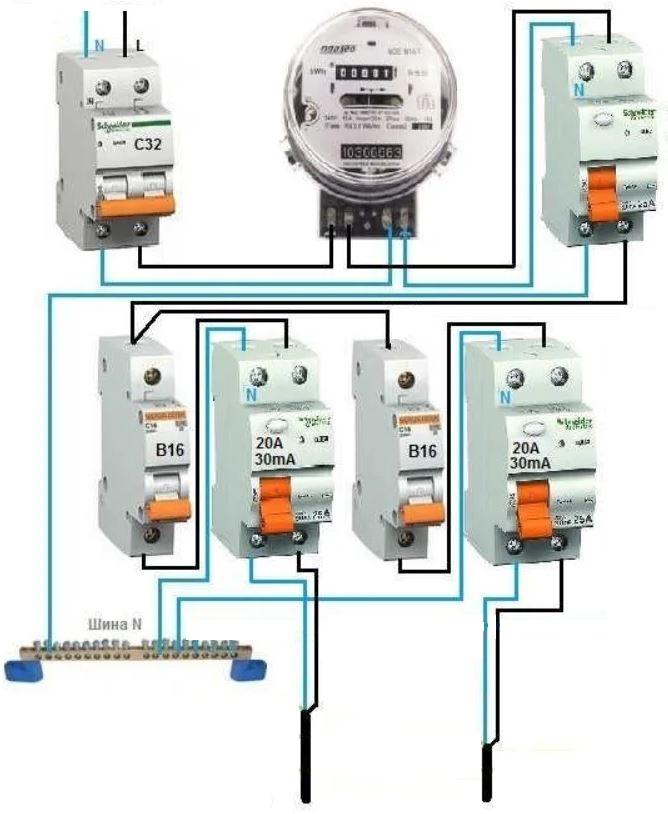

Типовая схема 3 — вводное и групповые УЗО + прибор учета электроэнергии

Схема является усовершенствованной версией предыдущей. Выходы счетчика 2 и 3 подключаются на вход общего УЗО. Затем фазный провод с защитного устройства подсоединяется на автоматический выключатель. Нулевой же с УЗО идет на N шину. Далее L провод с автомата раскидывается по отдельным для каждой комнаты устройствам защиты. Их может быть неограниченное количество. Но обычно не более 3-7 штук. Нулевой провод для группы защитных устройств берется с N шины.

Достоинства схемы:

  • отключается только та комната, в которой произошло замыкание (селективность защиты);
  • возможность подбора тока утечки под конкретного потребителя.

Недостатки:

  • многократно возрастают затраты на покупку и установку защитных устройств;
  • выбор тока срабатывания требует профессионального подхода со знанием дела.

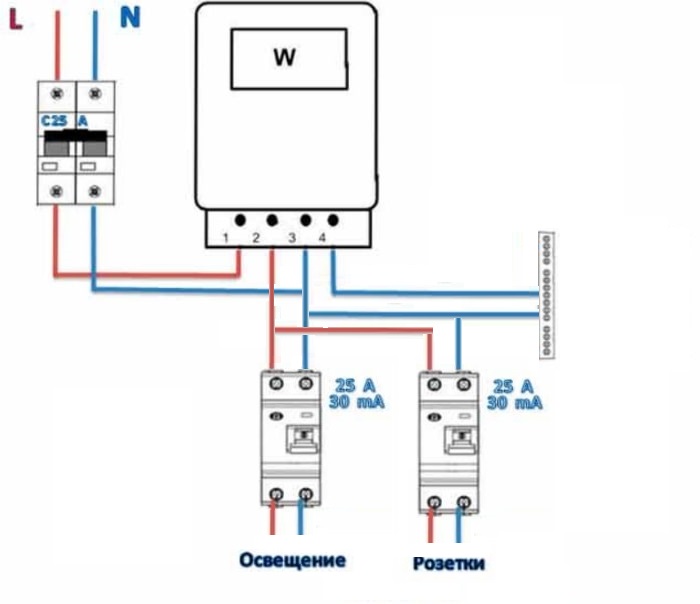

Типовая схема 4 — только групповые УЗО

Схема отличается от предшествующей отсутствием вводного УЗО с высоким током срабатывания. L и N проводники от счетчика поступают на групповые автоматы и общую шину нейтрали. Ток срабатывания автоматов подбирается под каждую конкретную комнату или цепь. Например, для освещения он самый низкий всего в несколько ампер, а для розеток на кухне самый высокий порядка 32 А. Затем фазный провод поступает на групповые защитные устройства. Их ток срабатывания отстраивается также исходя из потребителя. Его значение лежит в диапазоне 10-50 мА.

Из плюсов схемы отмечаются:

  • экономия на покупке общего вводного УЗО;
  • в схеме сохраняется свойство селективности.

Минусы подобной схемы:

  • есть риск, что одно из защитных устройств окажется бракованным и не сработает, что чревато пожаром или травмой;
  • при неправильном подборе токов срабатывания возможны ложные отключения.

Знакомство с устройством

Перед тем как подключить УЗО, неплохо было бы разобраться с его конструкцией, принципом работы и основными функциями.

Для чего необходимо?

Главная задача УЗО – защита людей от поражения электрическим током. Человек может случайно прикоснуться к оголённым проводам, которые находятся под напряжением. Либо дотронуться до корпуса бытового электроприбора, на котором появился потенциал из-за повреждения изоляции. В любом из этих случаев устройство сработает и прекратится подача напряжения.

Также оно защищает наше жильё от возгорания, которое может быть вызвано токовыми утечками или замыканиями на землю. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

Сходство и различие УЗО с автоматами

Внешний вид, конструкция и основные параметры устройства защитного отключения очень похожи на автоматические выключатели. Оба этих коммутационных аппарата применяются в схемах как однофазной, так и трёхфазной сети. Главной задачей и УЗО и автоматов является мгновенное отсечение повреждённого участка электрической сети при аварийных ситуациях.

Разница лишь в том, что автомат работает с большими величинами токов (при перегрузах и коротких замыканиях они превышают рабочий ток самого автоматического выключателя). А для срабатывания УЗО достаточно небольшого тока утечки.

Чтобы большие токи в момент аварии не оказывали негативного воздействия на устройство защитного отключения, его необходимо подключать в схему совместно с автоматом.

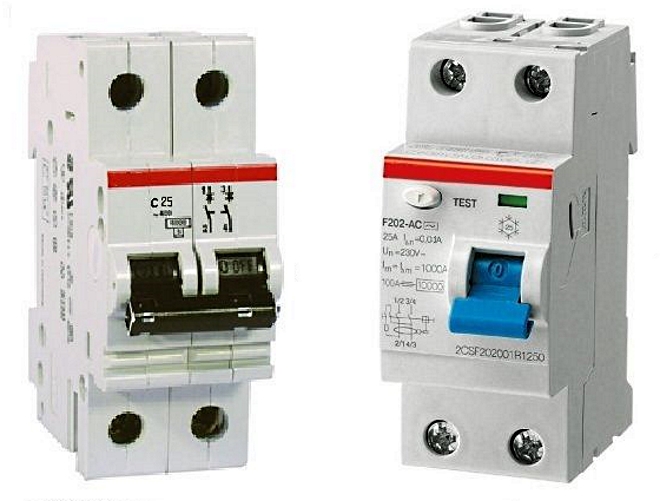

Если посмотреть на внешний вид УЗО и автомата, особых отличий вы не найдёте, кажется, что это одно и то же устройство.

Но стоит только внимательнее присмотреться к нарисованным на корпусе схемам и цифрам, как сразу станет понятно – где какой аппарат.

  1. Номинальное рабочее напряжение у них будет одинаковое – 220 В или 380 В.
  2. Также одинаковым может быть и рабочий ток, который классифицируется по специальной шкале (10, 16, 25, 32 А). Рабочим называется максимальный ток, при котором устройство нормально работает.
  3. Принципиальной разницей будет такой параметр, как величина тока утечки. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Она также имеет свой стандартный ряд – 6, 10, 30, 100 мА.

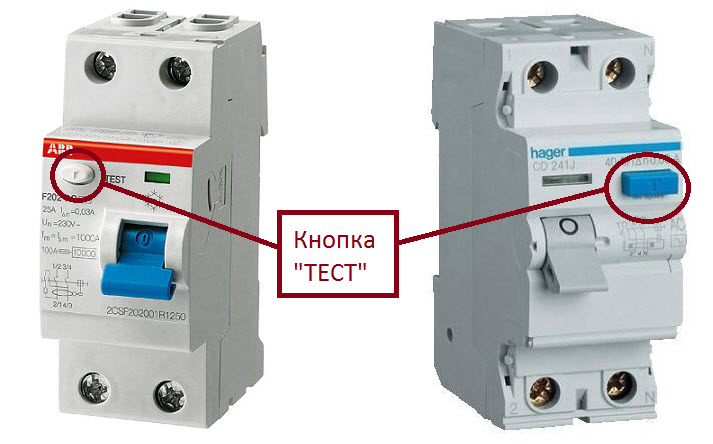

  4. Важным отличием УЗО от автомата является кнопка «ТЕСТ». В этих устройствах конструктивно предусмотрена дополнительная проверочная цепь, имитирующая ток утечки. С помощью такой цепи проверяется исправное состояние УЗО, запускается проверка кнопкой «ТЕСТ».

Самое главное отличие автоматов и УЗО в том, что автоматический выключатель будет работать и в двухпроводной однофазной сети, то есть ему достаточно фазы и ноля. А для того, чтобы УЗО корректно срабатывало, обязательно наличие трёхпроводной однофазной сети, помимо фазы и ноля должно быть защитное заземление.

Подключение УЗО в двухфазной сети

Двухфазное питание относится к нестандартным присоединениям, где переоборудованный трансформатор старого образца на 127 В был переподключен в треугольник под современных потребителей на 220В, которые питаются от него линейным напряжением.

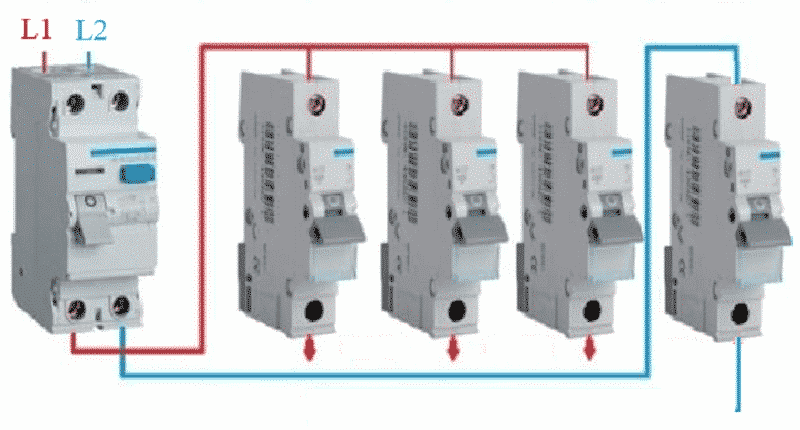

Рис. 4: Подключение УЗО в двухфазной системе

Чтобы подключить устройство защитного отключения в двухфазную цепь, необходимо обязательно отключить оба провода на вводе в щит, так как каждый из них находится под потенциалом. Затем каждая из фаз подключается к соответствующим фазным клеммам и нулевым клеммам с дальнейшим соблюдением их полярности. В отличии от однофазной системы, автоматы на выходе из УЗО должны устанавливаться для каждой линии или их можно заменить одним двухполюсным.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Что такое трёхфазная сеть и как в ней подключать УЗО?

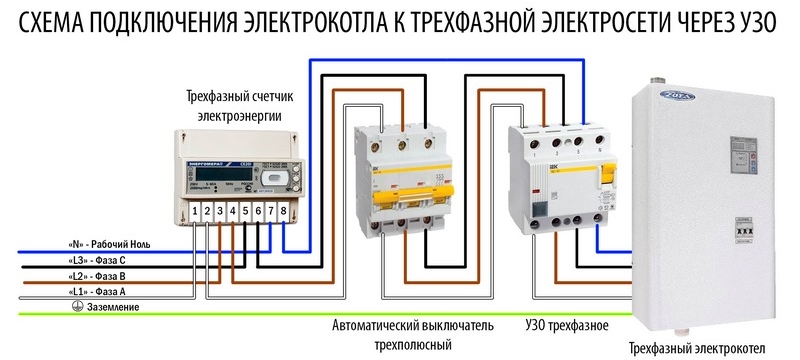

В трёхфазной сети также имеются фаза и ноль, только фазных проводников три («L 1», «L 2», «L 3»). Напряжение между любыми из фаз – 380 В, между фазой и нулём – 220 В. Очень важно в такой электрической сети выполнить равномерное распределение нагрузки между фазами. Если одну фазу нагрузить больше, а другую меньше, возникнет перекос, и как следствие, аварийная ситуация.

Аналогично однофазной сети, трёхфазная может состоять из четырёх или пяти проводников. В первом случае – три фазных провода и нулевой, во втором ещё добавляется проводник защитного заземления.

Пример сборки трехфазного электрощита на видео:

Монтаж УЗО в трёхфазной сети выполняется точно так же, как и в однофазной: можно устанавливать его только на вводе либо подключать ещё по одному устройству защитного отключения на каждую отходящую группу потребителей. Точно также уместен вариант, когда между вводным автоматическим выключателем и УЗО подключается прибор учёта электроэнергии.

В квартирах вряд ли вы где-нибудь повстречаете трёхфазную сеть, а вот для частных домов может потребоваться напряжение 380 В для подключения насосов, двигателей, станков.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода.

Как сделать и закрепить
электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы. На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Как выбрать и подключить автомат
защиты электропроводки

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель.

Как проверить УЗО за 30 секунд

Устройство защитного отключения отвечает за здоровье и безопасность людей, поэтому периодически его следует проверять на исправность. Для этого на приборе предусмотрена кнопка «test». Если при ее нажатии УЗО выбивает, то оно считается исправным.

Автомат с кнопкой “тест”

Существует и другая более надежная методика проверки. Для нее необходимо подключить резистор между заземлением и фазным проводом розетки. Сопротивление резистора подбирается исходя из закона Ома и тока срабатывания УЗО. Способ крайне опасный для испытателя. Его не рекомендуется использовать людям, которые не имеют образования и опыта работы электриком.

Несколько советов по выбору

И немного рекомендаций по выбору УЗО. Если планируете устанавливать одно устройство на вводе, то выбирайте качественную продукцию хорошо зарекомендовавших себя производителей. Это такие фирмы, как:

  • «ABB»;
  • «Legrand»;
  • «Schneider Electric».

Устройства защитного отключения от этих производителей обойдутся вам порядка 1800-2000 рублей.

Если хотите подключить несколько УЗО и автоматов в квартире (для каждой отходящей ветви), то вам придётся либо хорошо потратиться, либо выбрать устройства немного дешевле. В случае небольших финансовых возможностей остановите свой выбор на УЗО фирм «ИЭК» или «EKF», они немного уступают в показателях качества и надёжности, но и стоят намного меньше (около 600-700 рублей).

Мы привели несколько вариантов, как подключить УЗО. Выберите наиболее подходящий для себя в зависимости от того, где вы проживаете (в квартире или частном доме), какая у вас сеть (однофазная или трёхфазная). Ну, а сколько вы поставите устройств (одно на вводе или для каждой потребительской группы), решайте, исходя из своего финансового положения.

Выводы и полезное видео по теме

Несколько практических советов и объяснений помогут новичкам разобраться, как правильно выбрать и подключить УЗО в доме или квартире.

Ошибки при подключении розеток:

О необходимости и нюансах установки защитных приборов:

Не всегда существует возможность вызова квалифицированного специалиста для оборудования распределительного электрощита. Иногда автоматы или УЗО приходится устанавливать самостоятельно.

Из-за оплошности при монтаже может произойти удар током, поэтому важно использовать схемы подключения, правильно делать расчеты и следовать правилам техники безопасности.

Профессионально занимаетесь электромонтажными работами и хотите добавить полезные советы или другие схемы подключения УЗО? Может хотите дополнить нашу статью рекомендациями по электробезопасности? Пишите свои в блоке ниже – ваши замечания будут полезными многим домашним мастерам.

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления
автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

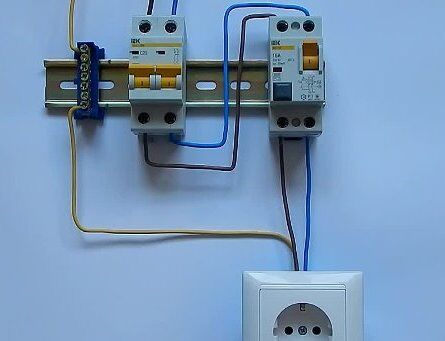

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Ссылка на основную публикацию
