Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.
Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений. Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.
Конструктивные особенности
Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.

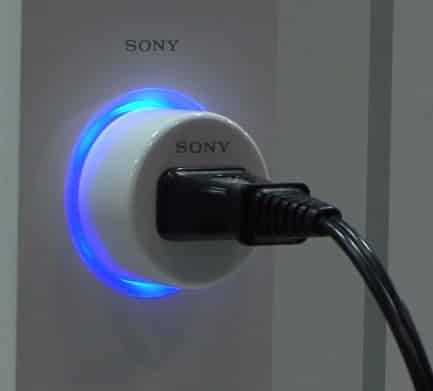

Фото — переходник
Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.

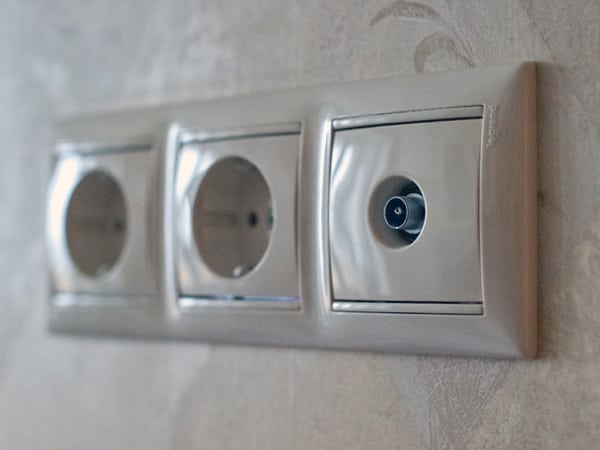

Фото — кабельная
В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.

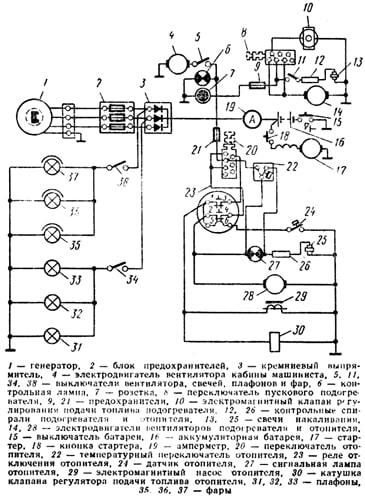

Фото — описание схемы отвода, амперметра и лампы
Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.
Виды розеток по типу разъемов
Существует по меньшей мере 12 типов разъемов розеток, которыми пользуются в разных странах. Данная классификация была предложена правительством США, и ее одобрили в большинстве других стран.

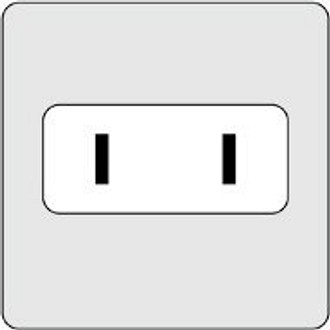

Тип А. Изначально стандарт данной розетки был принят в США, а затем его подхватили еще 38 стран. У него два плоских прямоугольных контакта, расположенных параллельно. Здесь нет заземляющего проводника. Такие розетки можно до сих пор видеть в старых зданиях, так как они совместимы с вилками современного электрооборудования. Однако в продаже они практически не появляются.

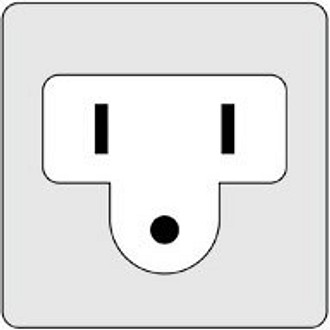

Тип В. Это усовершенствованный тип А, в который добавлен заземляющий контакт. Если вы купили бытовую технику из США, то, наверняка, у нее будет вилка, подходящая к такой розетке. Кроме США такой тип использует также Мексика, Венесуэла, Канада, Колумбия и другие страны.

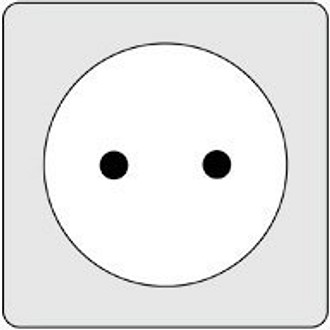

Тип С. Это наиболее знакомый нам тип еще со времен СССР. Он представляет собой два круглых контакта, расположенных параллельно, без наличия заземления. Используется подобный тип розеток в большинстве стран Европы и Ближнего Востока. Хотя с появлением моделей типа F постепенно начинает отмирать.

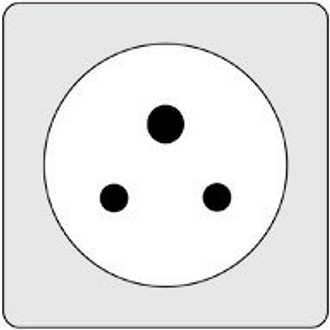

Тип D. Устаревший тип розеток, введенный в свое время британцами в странах, бывших колониях Англии. Такие розетки очень редко можно встретить в старых английских домах, а также на территории Индии.

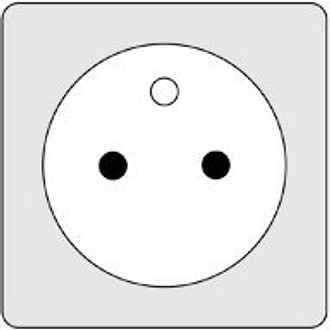

Тип Е. Современный стандарт, принятый во Франции. Он отличается от типа С наличием заземления, расположенного над контактами. Такие розетки широко распространены на территории Франции, Бельгии, Польши, Чехии и Словакии. Иногда их можно встретить и на территории современной России.

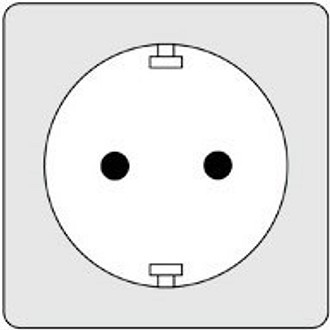

Тип F. Это самый распространенный в нашей стране евростандарт розеток с двумя токопроводящими контактами и двумя заземляющими контактами, расположенными снизу и сверху. Такие розетки впервые появились в Германии и стали называться «Shuko» («защитный контакт»). Размер токоведущих контактов в устройстве здесь немного больше, чем в моделях типа С, поэтому некоторые старые советские тонкие вилки могут неплотно вставляться в розетку.

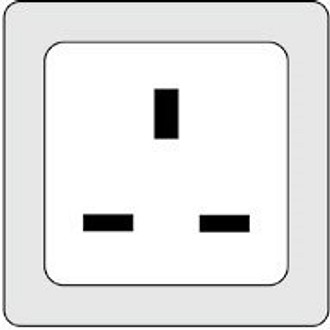

Тип G. Этот стандарт введен англичанами и предполагает использование вилок с наличием предохранителя внутри них. Можно также использовать евровилки через переходник, однако в переходнике обязательно должен быть предохранитель (заземляющий контакт). Наибольшее распространение этот тип розеток получил на территории Ирландии.

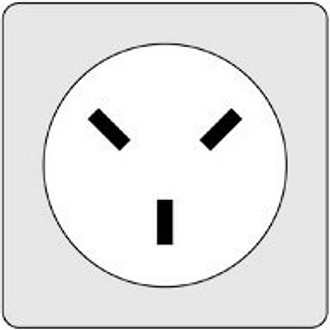

Тип Н. Исключительно израильский вариант розеток, у которого три контакта образуют букву «Y». До 1989 года использовались изделия с плоскими контактами (как на рисунке), а сейчас в основном с круглыми. К сожалению, к вилкам под такие розетки, нет переходников (хотя в Китае уже, наверное, в разработке) под другие типы розеток, поэтому покупка израильской бытовой техники и использование ее у нас в стране – проблематичное занятие.

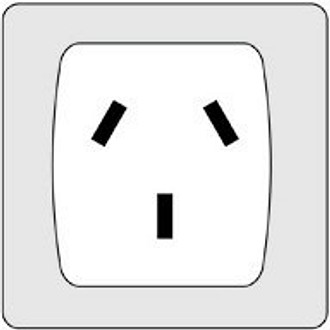

Тип I. Это австралийский стандарт, используемый также в Новой Зеландии, островах Фиджи и Папуа-Новой Гвинее. Два токоведущих контакта располагаются под углом, а внизу контакт заземления. Если вдруг поедете в кругосветное путешествие, и вас занесет в эти страны, то обязательно обзаведитесь переходником.

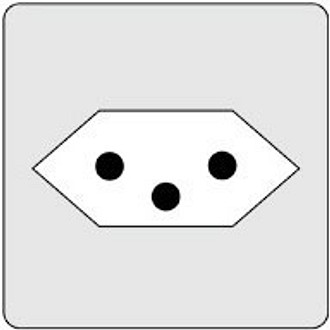

Тип J. Стандарт, принятый Швейцарией. Он чем-то схож с типом С, только заземляющий контакт расположен между токоведущими и немного опущен вниз. Евровилки с ним можно использовать без каких-либо переходников.

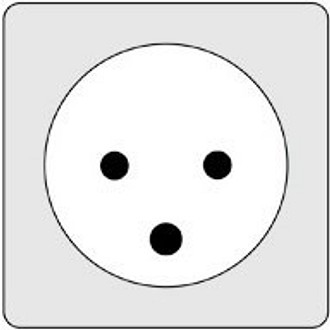

Тип K. Датский тип розеток. Отличие от французского стандарта лишь в месте расположения заземляющего контакта, который установлен непосредственно в вилке прибора.

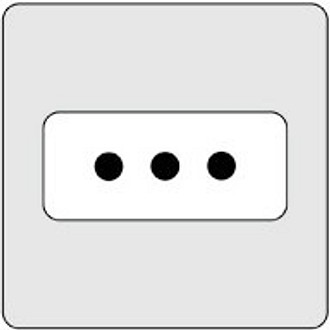

Тип L. Стандарт, который распространен в Италии. Он совместим с евровилками типа С, поэтому современные электроприборы можно смело подключать к итальянским розеткам. Средний контакт является заземляющим.
Виды
Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:
- Внутренние;
- Внешние.
Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.
Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

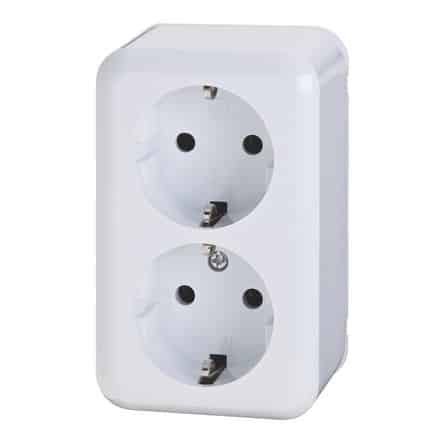

Фото — двухместная модель
По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

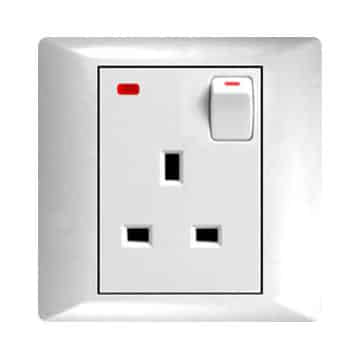

Фото — тройная
Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

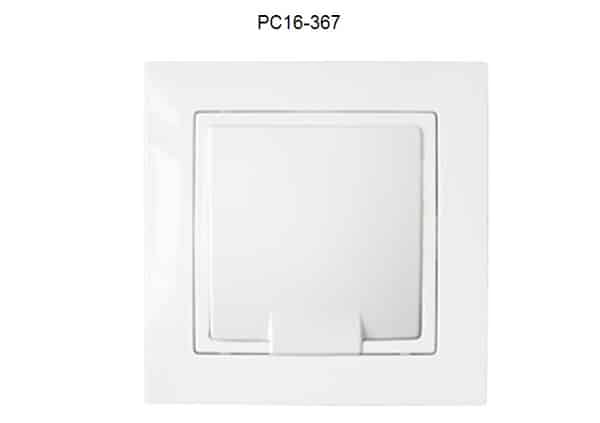

Фото — с крышкой
Также розетки бывают:
- С одним вводом (одноместная);
- С двумя отводами, соединенными в одном подрозетнике (двухместная);
- Силовая трехфазная или 3-полюсная.
Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.
Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.
Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ
Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.
Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.
Разберем, что значат самые распространенные из них.
- Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям
-
Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?
Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.
Как это выглядит?

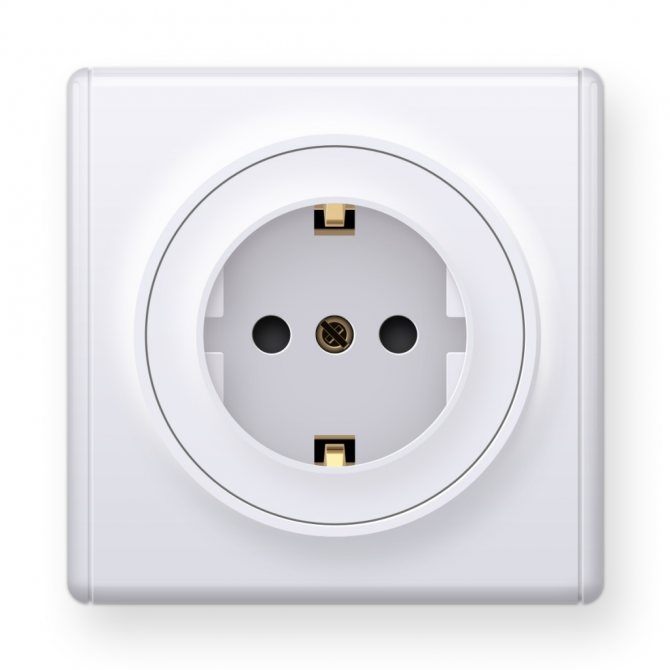

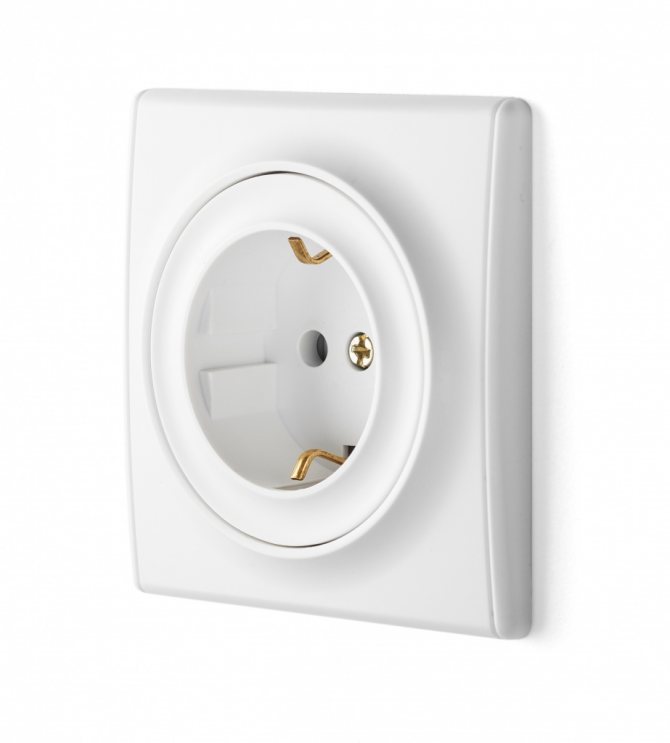

На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence. Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.
-
Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?
Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.
Как это выглядит?
На фото: белая розетка открытой установки с заземлением стороннего производителя. Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.
-
Что такое розетки и выключатели опт. уп.?
Это розетки и выключатели в оптовой упаковке.
Как это выглядит?

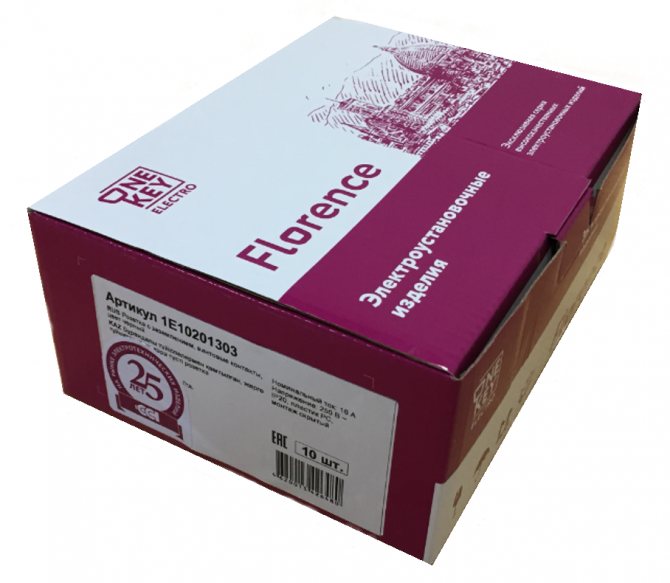

На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах. Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.
-
Что такое розетки с/з?
Это розетки и выключатели с заземлением.
Как это выглядит?
На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.
-
Что такое розетки б/з?
Это розетки и выключатели без заземления.
Как это выглядит?

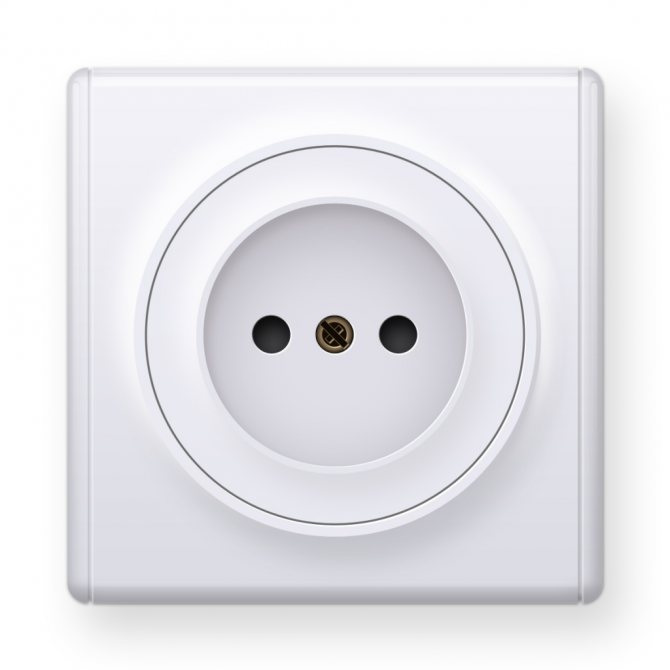

На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.
-
Что такое розетки с/з нем. ст.?
Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).
Как это выглядит?

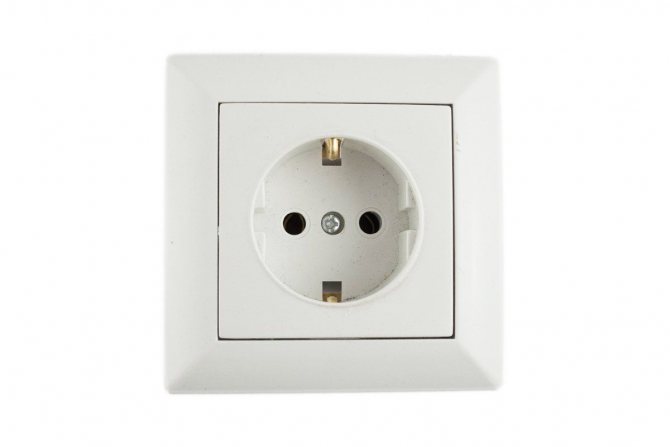

На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.
-
Что такое розетки з/ш?
Это розетки с защитными шторками.
Как это выглядит?

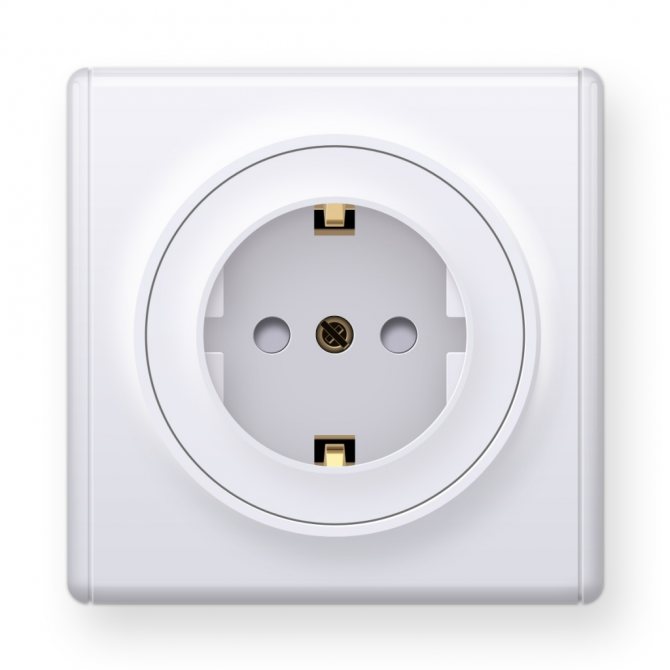

На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?».
Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.
-
Что такое розетки 2к+з?
Это розетки с заземлением.
Как это выглядит?
На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.
-
Что такое розетка с кр.?
Это розетки с крышкой.
Как это выглядит?

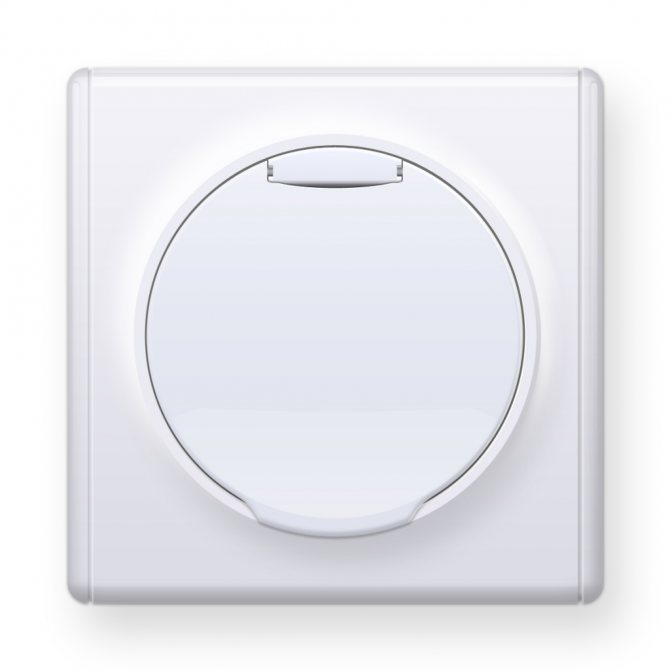

На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence. -
Что такое розетка дв.? Что такое роз.х2?
Это двойная розетка.
Как это выглядит?

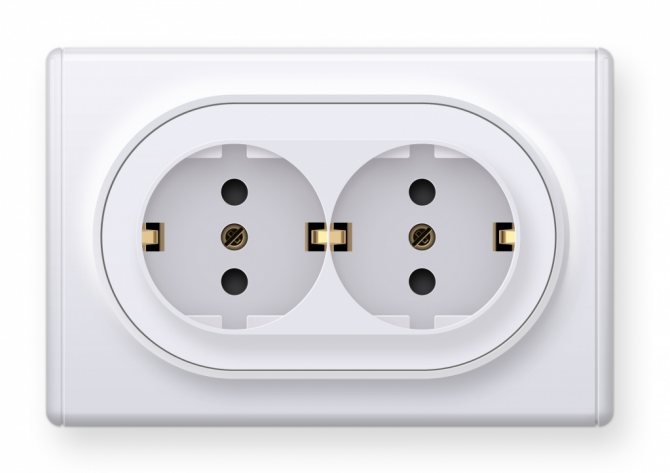

На фото: двойная белая розетка скрытой установки с заземлением Florence. -
Что такое розетка для каб. кан.?
Это розетка для кабельного канала.
Как это выглядит?
На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.
-
Что такое выключатель1 кл.?
Это одноклавишный выключатель.
Как это выглядит?
На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.
-
Что такое выключатель 2 кл.?
Это двухклавишный выключатель.
Как это выглядит?
На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.
-
Что такое выключатель с подсв.?
Это выключатель с подсветкой.
Как это выглядит?

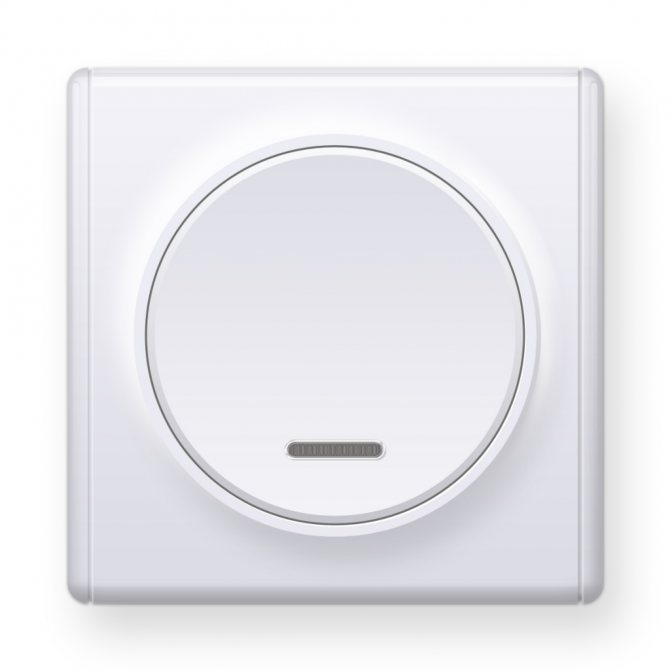

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть без подсветки.
-
Что такое пер. на 2 напр.?
Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:
Как это выглядит?
На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:
-
Что такое ТВ-розетка окон.? TV оконеч.? TV-FM-SAT окон.?

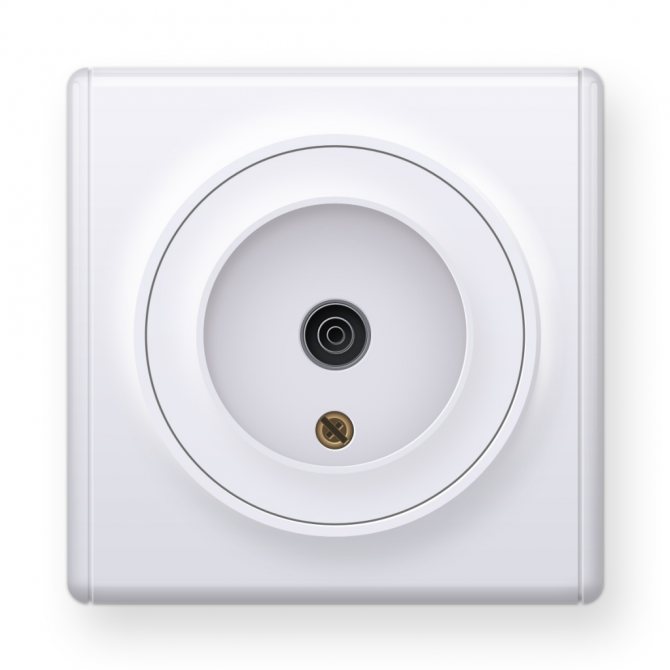

Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).
Как это выглядит?
На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.
-
Что такое розетка RJ45
Это интернет-розетка, RJ45 – это обозначение разъема.
Как это выглядит?

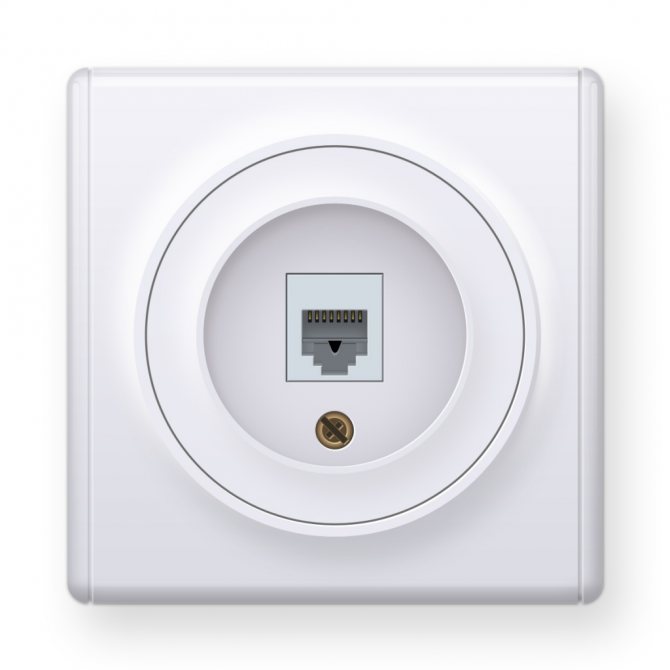

На фото: одиночная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.
-
Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?
Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).
Как это выглядит?

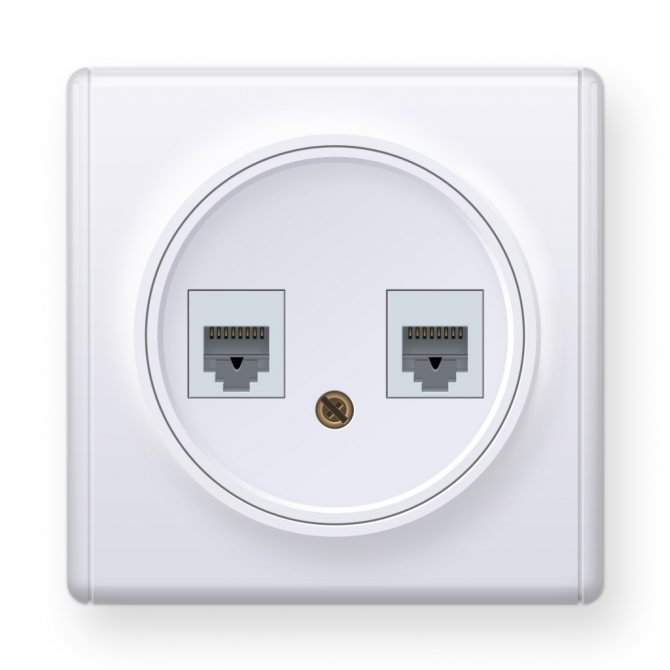

На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.
-
Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?
Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).
Как это выглядит?
На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.
-
Что такое гор. рамка?
Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.
Как это выглядит?

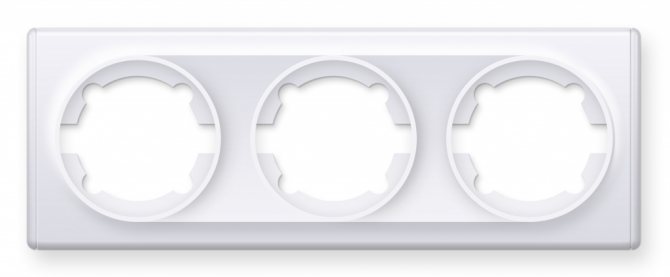

На фото: тройная рамка для электроустановочных изделий Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.
-
Что такое рамка 2 пост.?
Это двухпостовая рамка, т.е. рамка на два механизма.
Как это выглядит?

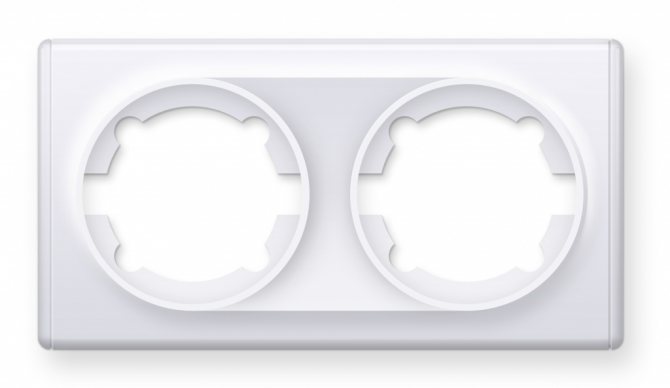

На фото: двойная рамка для электроустановочных изделий Florence. Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.
-
Что такое л.п. розетки?
Это лицевая панель розетки.
Как это выглядит?
На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.
-
Что такое эл. термостат?
Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.
Как это выглядит?

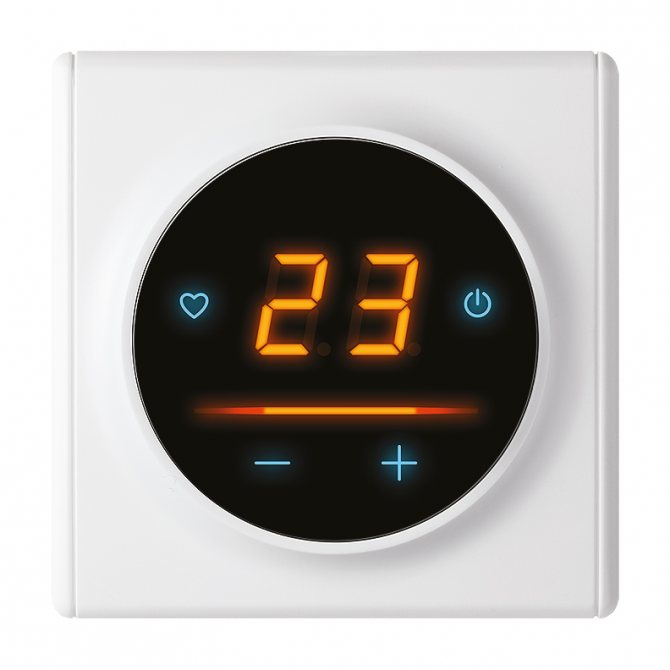

На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте). Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.
Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!
Параметры
Для начала разберем маркировку розеток штепсельного типа. Обозначение состоит из букв и цифр, к примеру:
РШ-Ц- 20-0-01-10/220 – это розетка штепсельная утопленного типа при открытой проводке, однофазная, из серии с заземлением, используется в сети 220 В, 50 Гц.
Рассмотрим технические характеристики различных штепсельных розеток.
Малогабаритная модель РС-16-006 скрытой установки:
| Напряжение, В | 250 |
| Ток, А | 16 |
| Защита | IP20 |
| Климатические требования | УХЛ 4 |
| Габаритные размеры, мм | 80х80х30 |
| Полюса | 2 |
Фото — РС-16-006
Розетка штепсельная ПС-326-100 (марка ИЭК) — утопленного типа при открытой проводке:
| Ток, А | 40 |
| Напряжение, В | 24 |
| Кол-вот контактов | 7 |
Может использоваться для прицепа ВАЗ, КАМАЗ, КРАЗ и т. д.
Штепсельная низковольтная розетка 42В РП-2Б (РШ-п-2-о-IP43-01-10/42) утопленного типа при скрытой проводке для переносной или настольной лампы
| Напряжение, В | 42 |
| Размеры, мм | 61х61х50 |
| Ток, А | 10 |
| Климат | УХЛ |
| Количество полюсов | 2 |
Розетки нейтральные малогабаритные штепсельные типа НМШ (АНШМ2-310) к реле (их схема установки несколько отличается от классических моделей):
| Сопротивление, Ом | 310 |
| Напряжение, В | 12 |
| Отпускание якоря, В | 6,7 |
| Время отпускания, с | мгновенно |

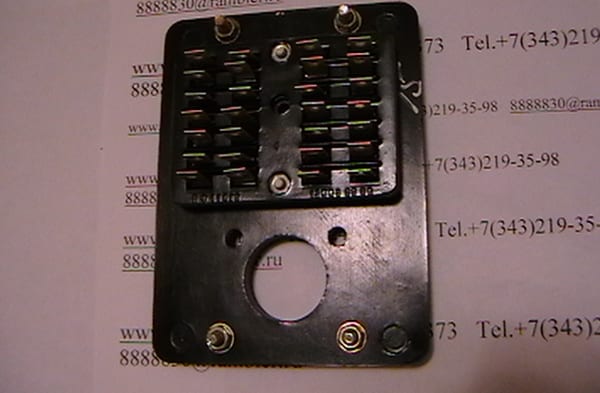

НМШ
Технические характеристики розеток
Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.
Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.

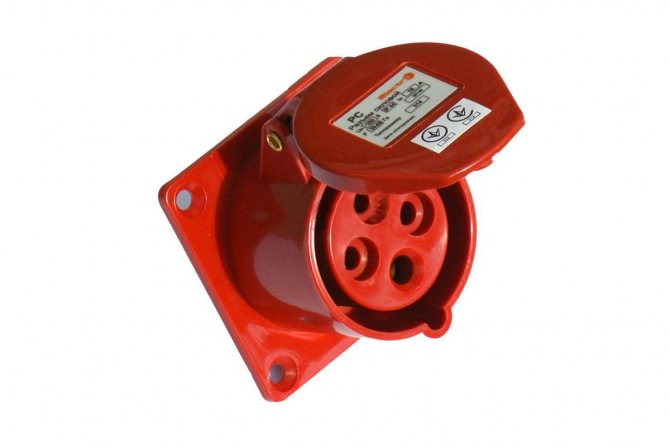

Розетка четырехполюсная с заземляющим контактом
